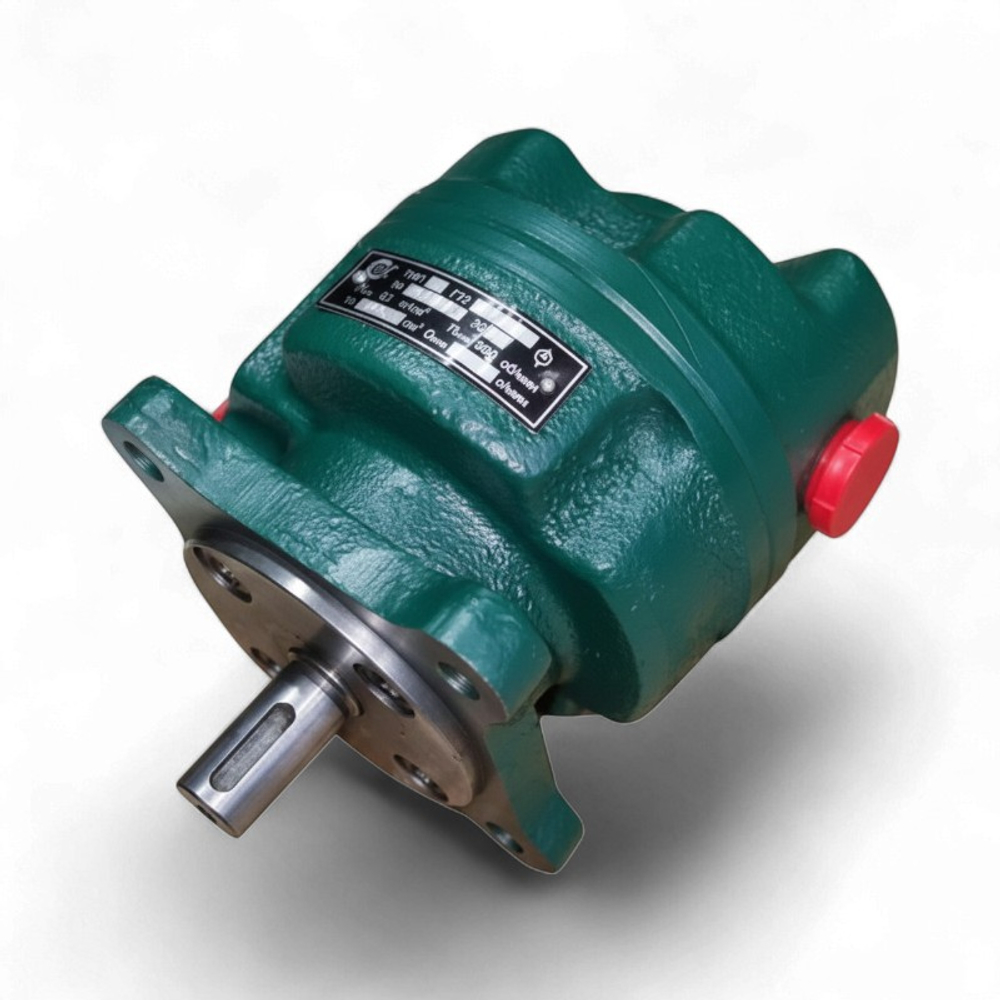

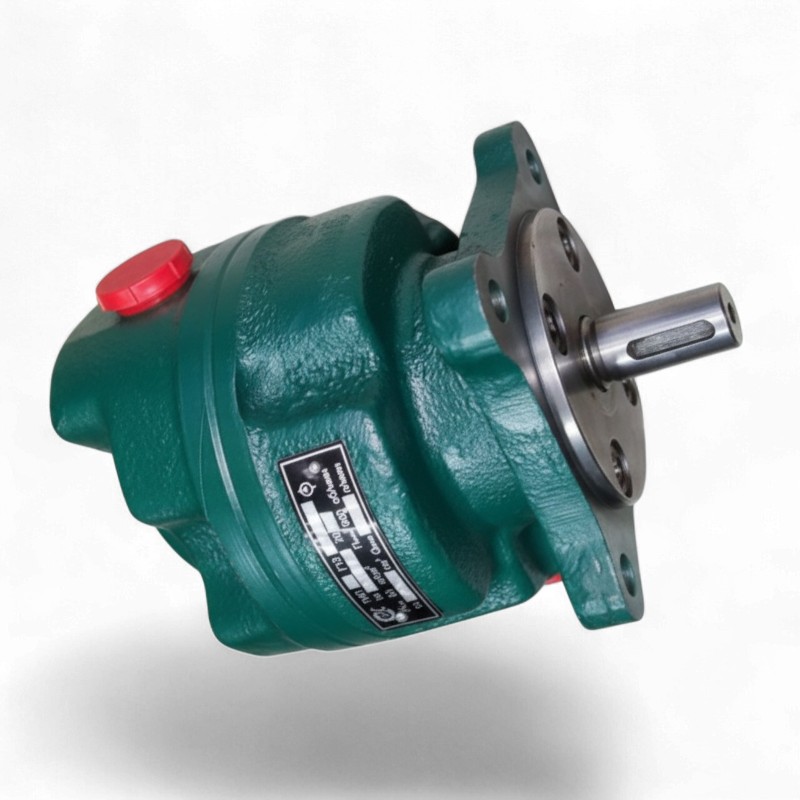

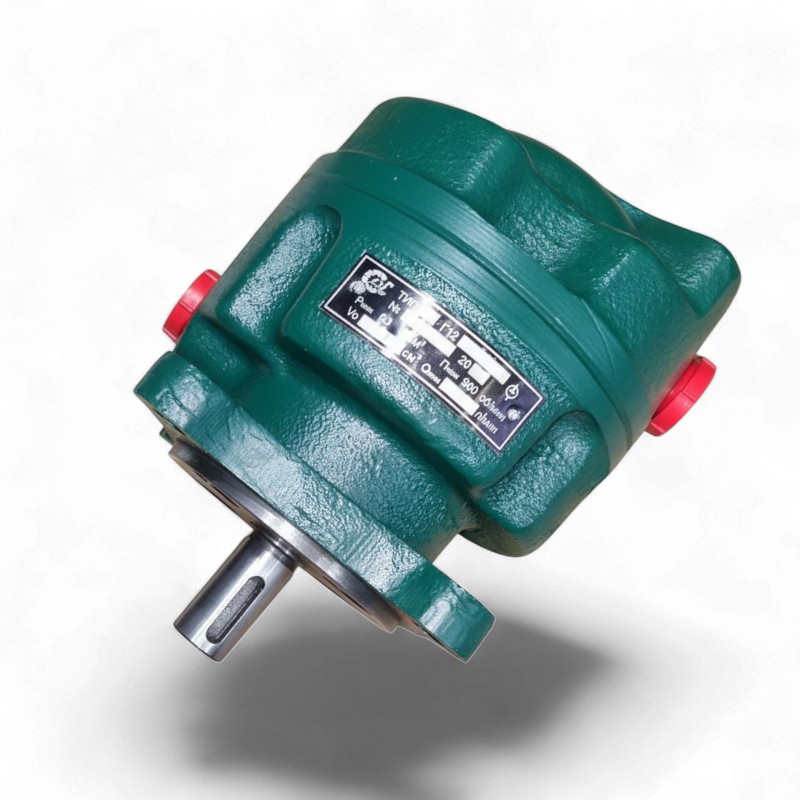

Описание и назначение насоса Г12-21АМ
Пластинчатый насос Г12-21АМ представляет собой однопоточный нерегулируемый гидроагрегат лопастного типа. Он предназначен для нагнетания минерального масла в гидравлические системы промышленного оборудования, металлорежущих станков и других машин, где требуется стабильный поток рабочей жидкости под давлением.
Модель Г12-21АМ отличается модернизированным исполнением (индекс «М»), что обеспечивает повышенную надежность и долговечность узлов. Насос имеет правое направление вращения вала (по часовой стрелке со стороны привода), однако возможно изготовление версии с левым вращением по индивидуальному заказу.
Технические характеристики и условия эксплуатации
- Рабочий объем: 8 см³;
- Номинальная подача: 5,8 л/мин;
- Номинальное давление: 63 бар (6,3 МПа);
- Мощность: 1,04 кВт;
- Частота вращения: номинальная — 960 об/мин, максимальная — 1500 об/мин;
- Тип монтажа: фланцевое крепление;
- Исполнение вала: шпоночный.
Для корректной работы устройства необходимо использовать минеральные масла с кинематической вязкостью от 17 до 400 сСт. Температурный режим эксплуатации жидкости должен находиться в пределах от +10 до +50 °C. Важным условием долговечности является тонкость фильтрации масла — не более 0,025 мм.
Структура условного обозначения (Г12-21АМ УХЛ4)
| Элемент кода | Значение | Расшифровка |
|---|---|---|
| Г12-2 | Серия | Пластинчатые однопоточные насосы на давление 6,3 МПа |
| 1А | Типоразмер | Определяет рабочий объем и подачу (8 см³ / 5 л/мин) |
| М | Модернизация | Усовершенствованная конструкция корпуса и внутренних деталей |
| УХЛ4 | Климат | Для районов с умеренным и холодным климатом, категория размещения 4 |
