Описание и назначение насоса Г12-21М

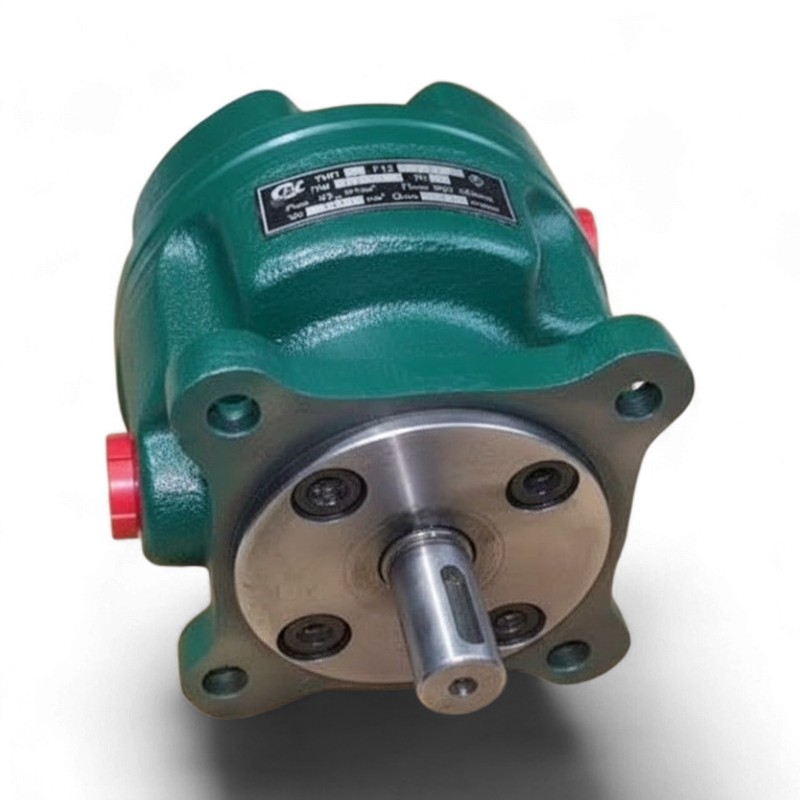

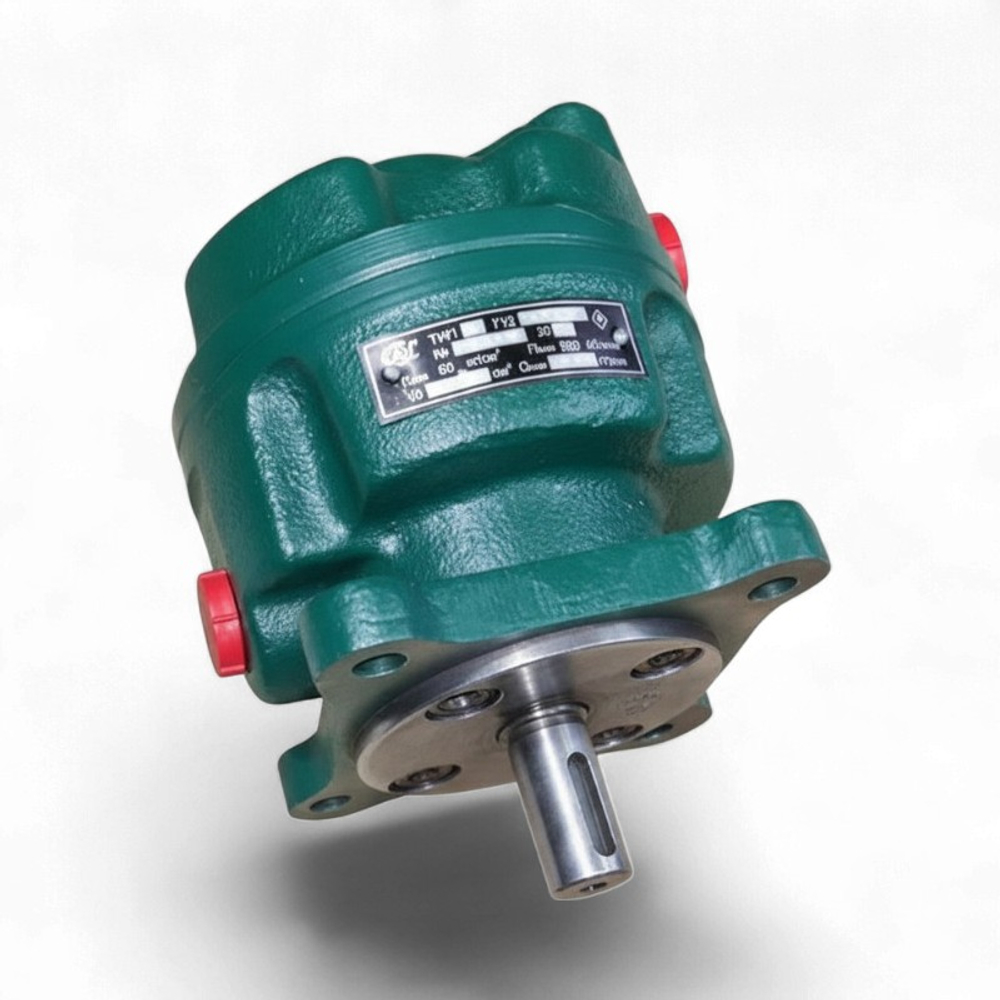

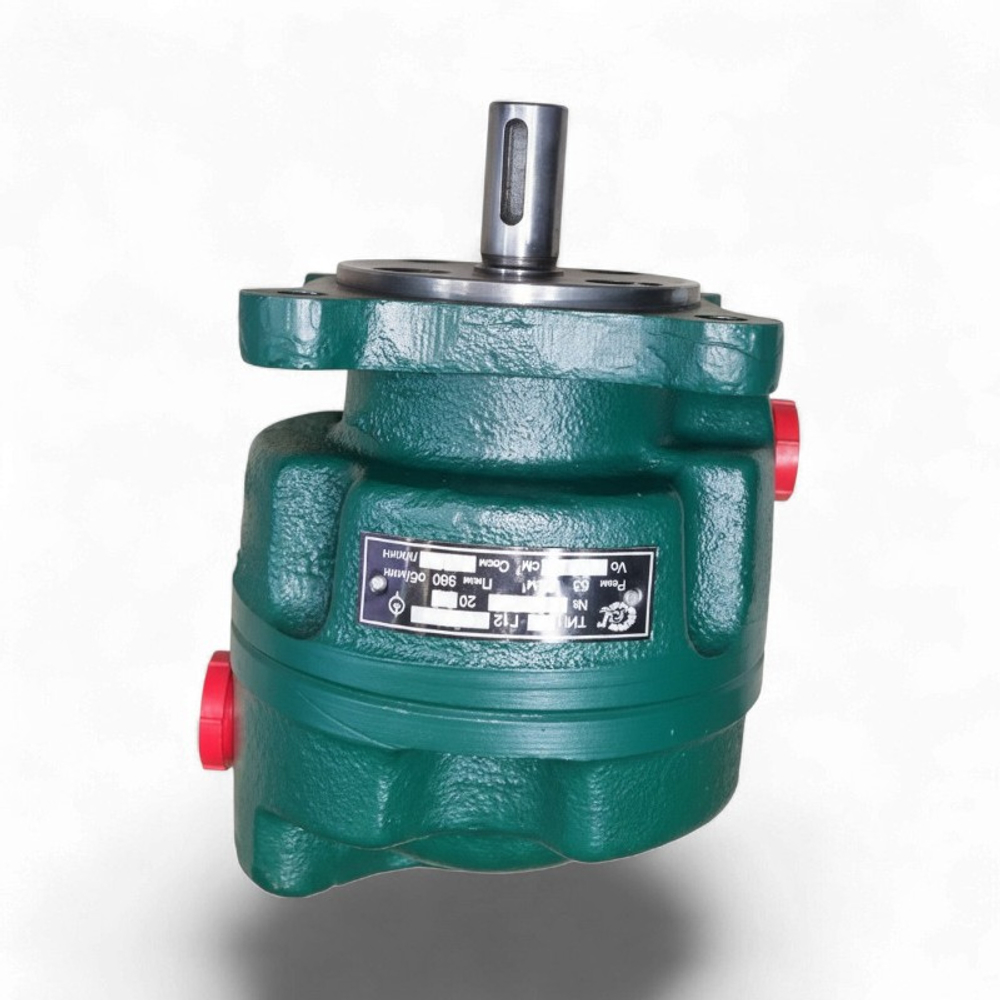

Пластинчатый насос Г12-21М — это однопоточный нерегулируемый гидронасос лопастного типа, предназначенный для нагнетания минерального масла в гидравлические системы промышленного оборудования, металлорежущих станков и других машин. Модель относится к модернизированной серии (индекс «М»), отличается высокой надежностью и стабильностью подачи рабочей жидкости.
Технические характеристики и условия эксплуатации
- Рабочий объем: 12,5 см³.
- Номинальная подача: 9,7 л/мин (при номинальных оборотах).
- Давление: Номинальное давление на выходе составляет 63 бар (6,3 МПа).
- Привод: Насос предназначен для работы от электродвигателя, исполнение вала — шпоночное.
- Рабочая жидкость: Чистое минеральное масло с кинематической вязкостью от 17 до 400 сСт.
- Температурный режим: Температура масла от +10 до +50 °C, окружающая среда от 0 до +40 °C.
- Фильтрация: Для предотвращения износа масло должно быть отфильтровано от частиц размером более 0,025 мм.
Конструктивные особенности
Насос имеет фланцевое крепление и непогружное исполнение. Стандартное направление вращения вала — правое (по часовой стрелке со стороны вала). Возможно изготовление с левым вращением по спецзаказу. Присоединение на входе осуществляется через резьбу K 1/2\", на выходе — K 3/4\".
Структура условного обозначения
| Г12-2 | 1 | М | УХЛ4 |
|---|---|---|---|
| Серия пластинчатых насосов | Подача (типоразмер) | Модернизированное исполнение | Климатическое исполнение и категория размещения |
Сравнительные характеристики серии Г12-2*М
| Параметр / Модель | Г12-21АМ | Г12-21М | Г12-22АМ | Г12-22М |
|---|---|---|---|---|
| Рабочий объем, см³ | 8 | 12,5 | 16 | 25 |
| Ном. давление, бар | 63 | |||
| Частота вращения (ном.), об/мин | 960 | |||
| Масса, кг | 9,5 | |||
Характеристики
Способ крепления
Фланцевое крепление
Серия
Г12-21(А)М; Г12-22(А)М; Г12-23(А)М
Направление вращения
Правое
Мощность, кВт
1,6
Номинальная подача, л/мин
9,7
Рабочий объем, см³
12,5
Вид конструкции насоса
Пластинчатый
Исполнение вала
Шпоночный
Единица измерения
шт
Возможность регулирования подачи
Нерегулируемый
Номинальная частота вращения, об/мин
960
Наличие электродвигателя
Нет
Номинальное давление на выходе, бар
63
Применяемый привод
Электродвигатель
Диапазон вязкости рабочей жидкости, сСт
17…400
Количество отводов
1
Исполнение по возможности погружения
Непогружное исполнение
Присоединение на входе
K 1/2"
Присоединение на выходе
K 3/4"
