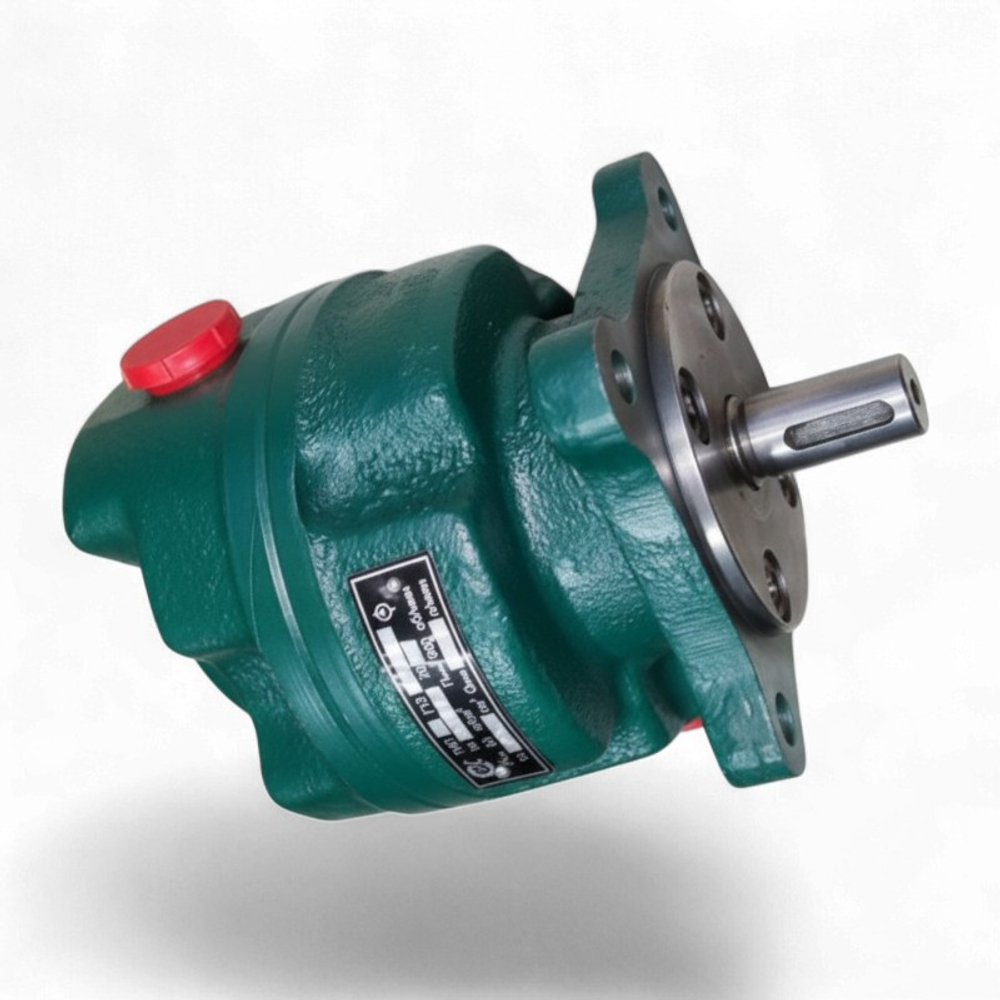

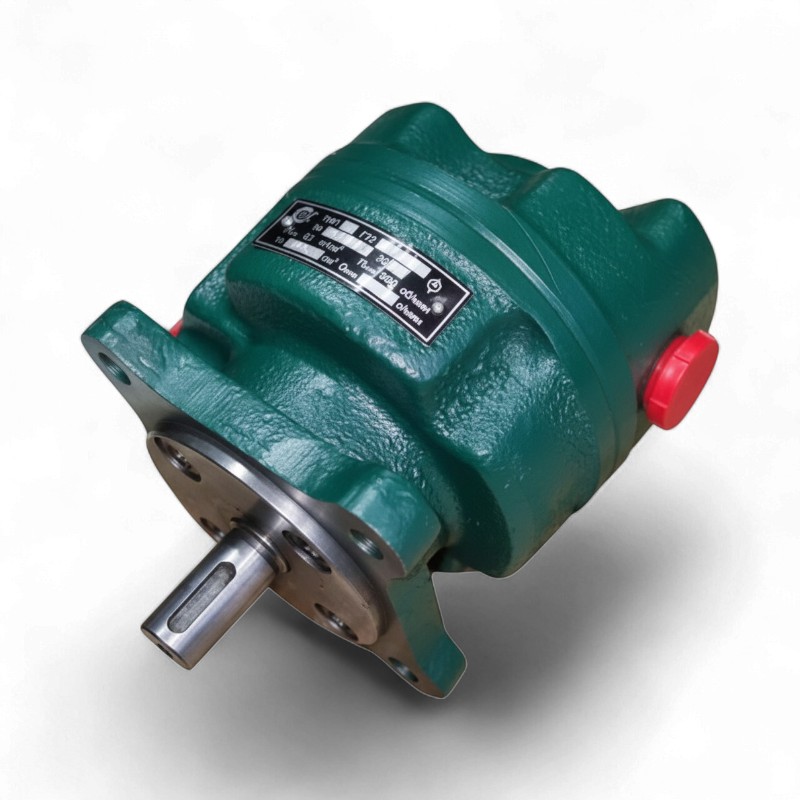

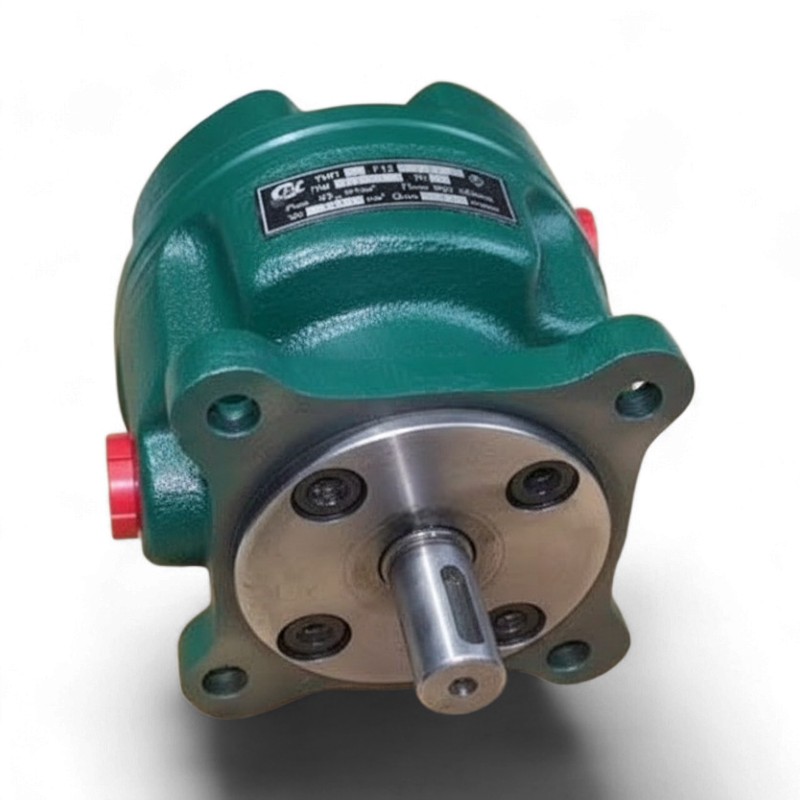

Описание и назначение пластинчатого насоса Г12-23АМ
Насос пластинчатый Г12-23АМ представляет собой однопоточный гидроагрегат нерегулируемого типа. Он предназначен для нагнетания минерального масла в гидравлические системы металлорежущих станков, прессов и других промышленных машин. Модель отличается модернизированным исполнением (индекс «М»), что обеспечивает повышенную надежность и стабильность рабочих параметров.
Технические характеристики Г12-23АМ
| Рабочий объем, см³ | 32 |
| Номинальная подача, л/мин | 27,9 (при 960 об/мин) |
| Номинальное давление на выходе, МПа (бар) | 6,3 (63) |
| Максимальное давление, МПа (бар) | 7,0 (70) |
| Номинальная мощность, кВт | 3,6 |
| Частота вращения (мин / ном / макс), об/мин | 600 / 960 / 1500 |
| Масса, кг | 9,5 |
Особенности эксплуатации и монтажа
- Рабочая жидкость: Чистое минеральное масло с кинематической вязкостью от 17 до 400 сСт.
- Фильтрация: Для предотвращения износа внутренних деталей необходимо использование фильтров с тонкостью очистки не менее 25 мкм.
- Температурный режим: Масло — от +10 до +50 °С, окружающая среда — от 0 до +40 °С.
- Конструкция: Насос имеет фланцевое крепление и шпоночный вал. Присоединение на входе — K 1/2", на выходе — K 3/4".
- Вращение: Стандартное исполнение — правое (по часовой стрелке со стороны вала). Левое вращение доступно по спецзаказу.
Структура условного обозначения
| Г12-2 | 3А | М | УХЛ4 |
|---|---|---|---|
| Серия пластинчатых насосов | Типоразмер (подача) | Модернизированный | Климатическое исполнение |
Характеристики
Способ крепления
Фланцевое крепление
Серия
Г12-21(А)М; Г12-22(А)М; Г12-23(А)М
Направление вращения
Правое
Мощность, кВт
3,6
Номинальная подача, л/мин
27,9
Рабочий объем, см³
32
Вид конструкции насоса
Пластинчатый
Исполнение вала
Шпоночный
Единица измерения
шт
Возможность регулирования подачи
Нерегулируемый
Номинальная частота вращения, об/мин
960
Наличие электродвигателя
Нет
Номинальное давление на выходе, бар
63
Применяемый привод
Электродвигатель
Диапазон вязкости рабочей жидкости, сСт
17…400
Количество отводов
1
Исполнение по возможности погружения
Непогружное исполнение
Присоединение на входе
K 1/2"
Присоединение на выходе
K 3/4"
