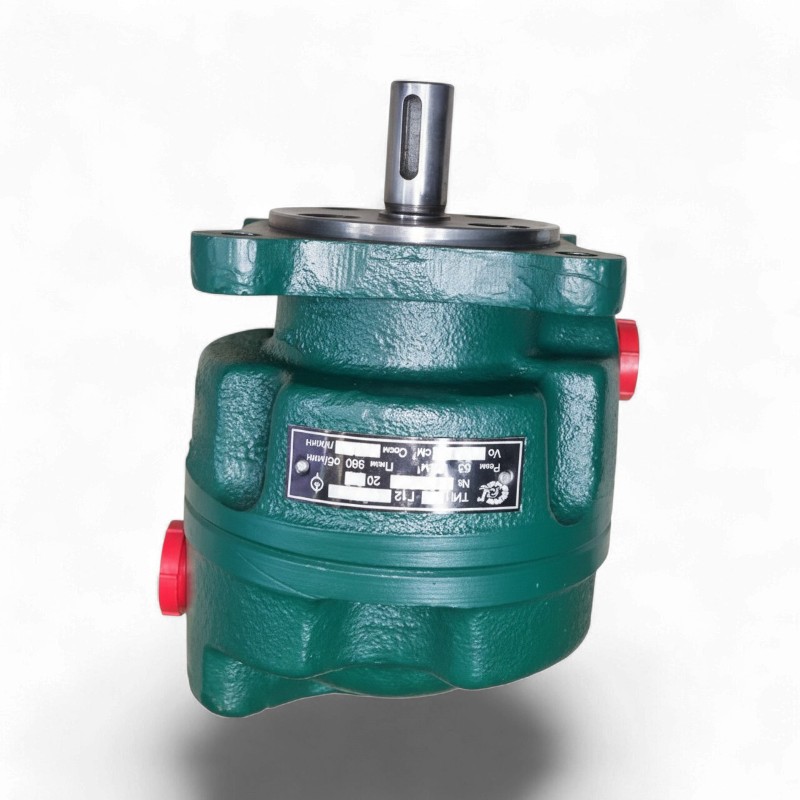

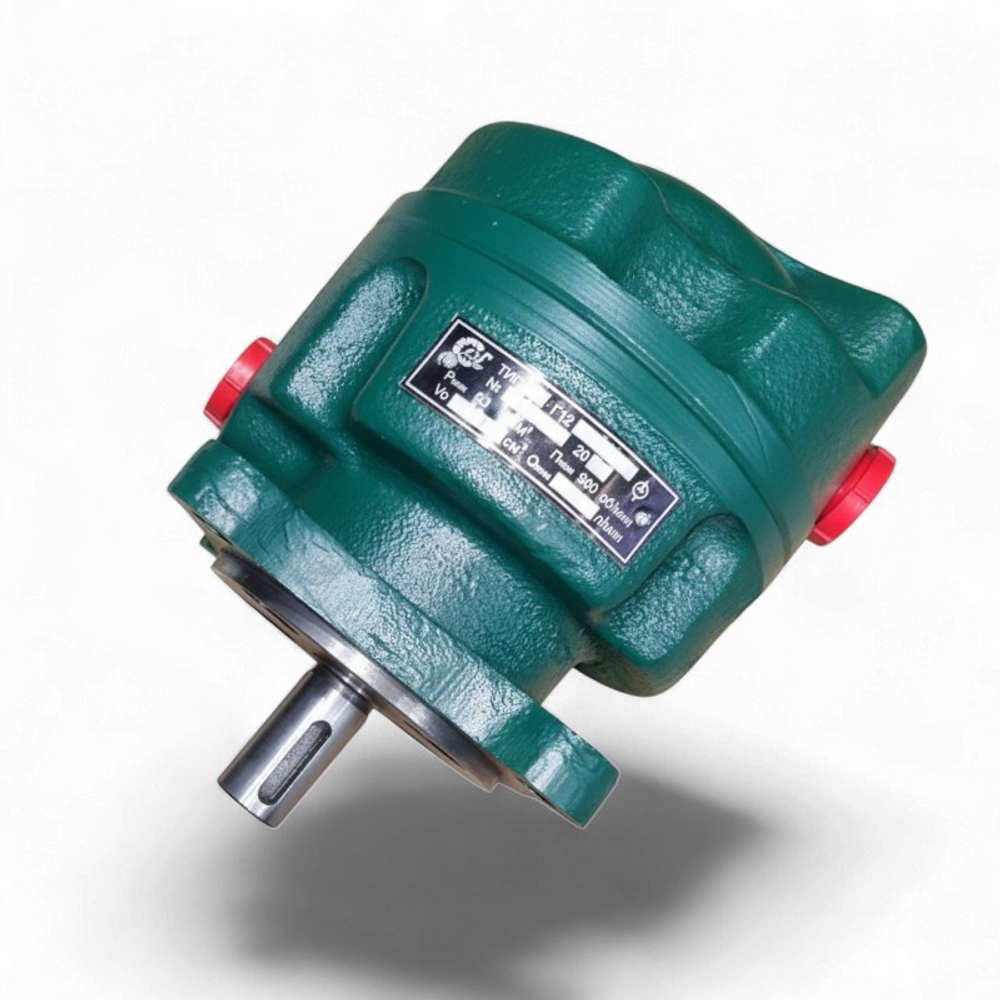

Описание и назначение насоса Г12-22АМ
Пластинчатый насос Г12-22АМ — это однопоточный нерегулируемый гидроагрегат лопастного типа, предназначенный для нагнетания минерального масла в гидравлические системы промышленного оборудования, металлорежущих станков и других машин. Данная модель относится к модернизированной серии (индекс «М») и отличается высокой надежностью и стабильностью рабочих параметров.
Основные характеристики и условия эксплуатации
- Рабочий объем: 16 см³;
- Номинальная подача: 12,7 л/мин;
- Номинальное давление: 63 бар (6,3 МПа);
- Мощность: 1,9 кВт;
- Частота вращения: номинальная 960 об/мин (диапазон от 600 до 1500 об/мин);
- Рабочая жидкость: чистое минеральное масло вязкостью от 17 до 400 сСт;
- Температурный режим: масло от +10 до +50 °С, окружающая среда от 0 до +40 °С;
- Фильтрация: обязательна очистка масла от частиц размером более 0,025 мм.
Конструктивные особенности
Насос Г12-22АМ имеет фланцевое крепление и шпоночное исполнение вала. Стандартное направление вращения — правое (по часовой стрелке со стороны вала). По запросу возможно изготовление с левым направлением вращения. Привод осуществляется через электродвигатель.
Структура условного обозначения
| Обозначение | Расшифровка |
|---|---|
| Г12-2 | Серия однопоточных пластинчатых насосов |
| 2А | Типоразмер, определяющий рабочий объем и подачу |
| М | Модернизированное исполнение |
| УХЛ4 | Климатическое исполнение (умеренный и холодный климат) |
Технические параметры серии
| Параметр / Модель | Г12-21АМ | Г12-21М | Г12-22АМ | Г12-22М |
|---|---|---|---|---|
| Рабочий объем, см³ | 8 | 12,5 | 16 | 25 |
| Подача, л/мин | 5 | 8 | 12,7 | 18 |
| Давление ном., бар | 63 | |||
| Масса, кг | 9,5 | |||
| Присоединение (вход/выход) | K 1/2" / K 3/4" | |||
Характеристики
Способ крепления
Фланцевое крепление
Серия
Г12-21(А)М; Г12-22(А)М; Г12-23(А)М
Направление вращения
Правое
Мощность, кВт
1,9
Номинальная подача, л/мин
12,7
Рабочий объем, см³
16
Вид конструкции насоса
Пластинчатый
Исполнение вала
Шпоночный
Единица измерения
шт
Возможность регулирования подачи
Нерегулируемый
Номинальная частота вращения, об/мин
960
Наличие электродвигателя
Нет
Номинальное давление на выходе, бар
63
Применяемый привод
Электродвигатель
Диапазон вязкости рабочей жидкости, сСт
17…400
Количество отводов
1
Исполнение по возможности погружения
Непогружное исполнение
Присоединение на входе
K 1/2"
Присоединение на выходе
K 3/4"
