Описание и назначение насоса Г12-22М

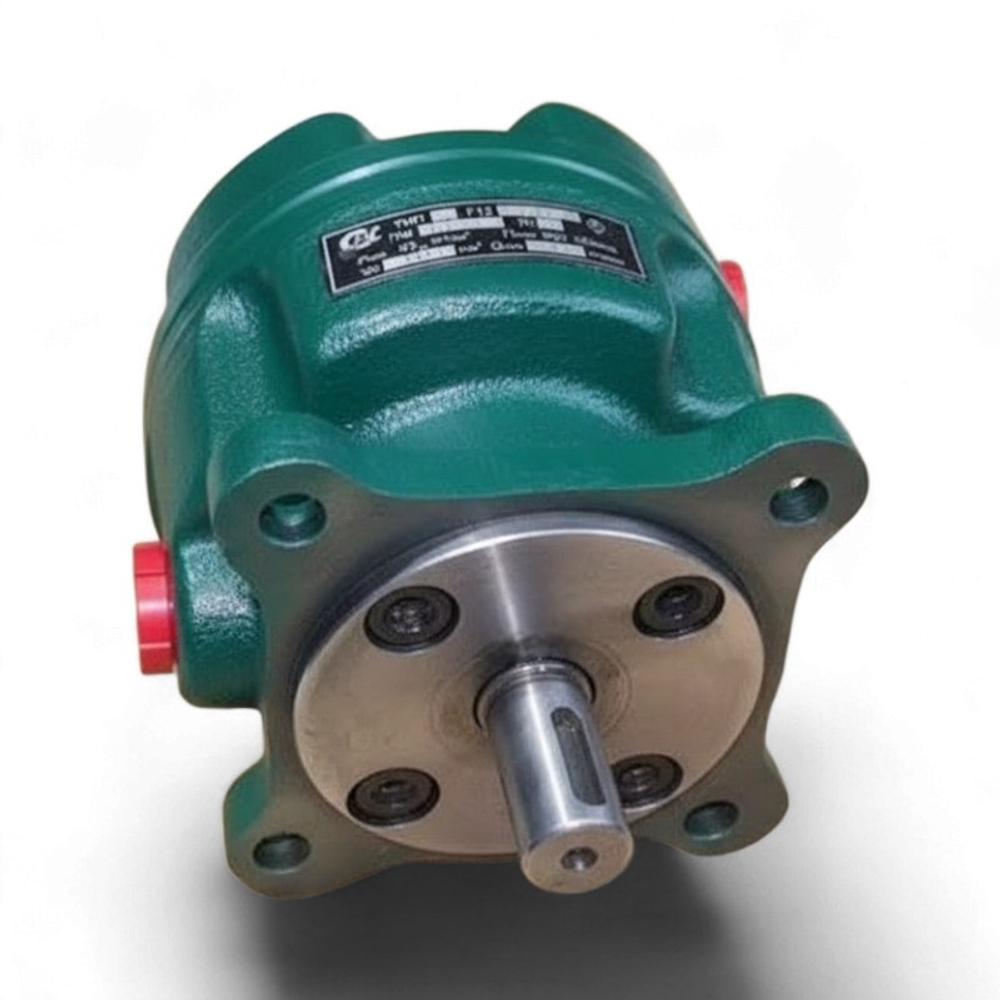

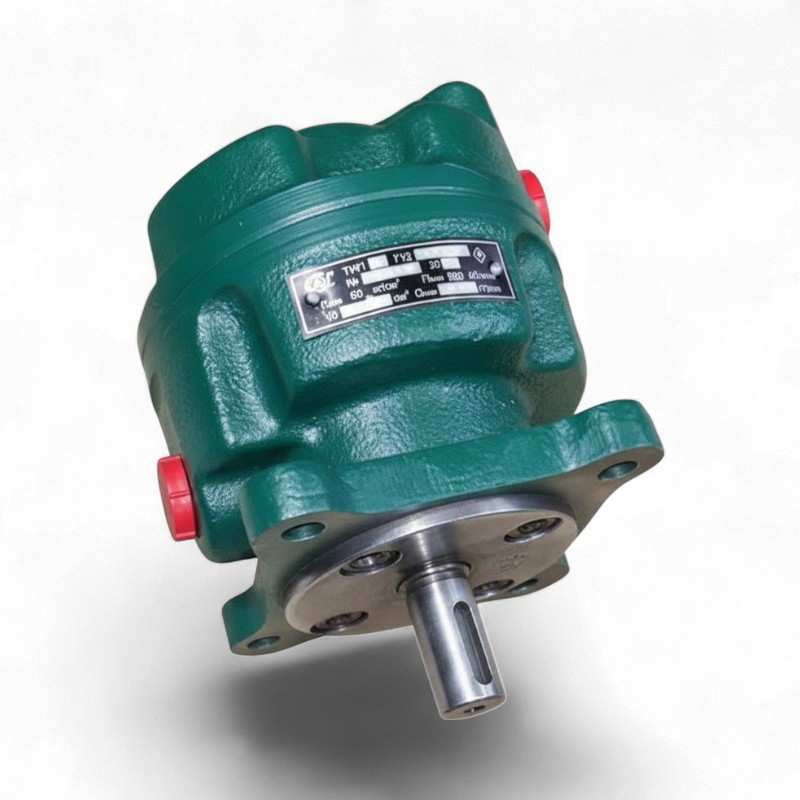

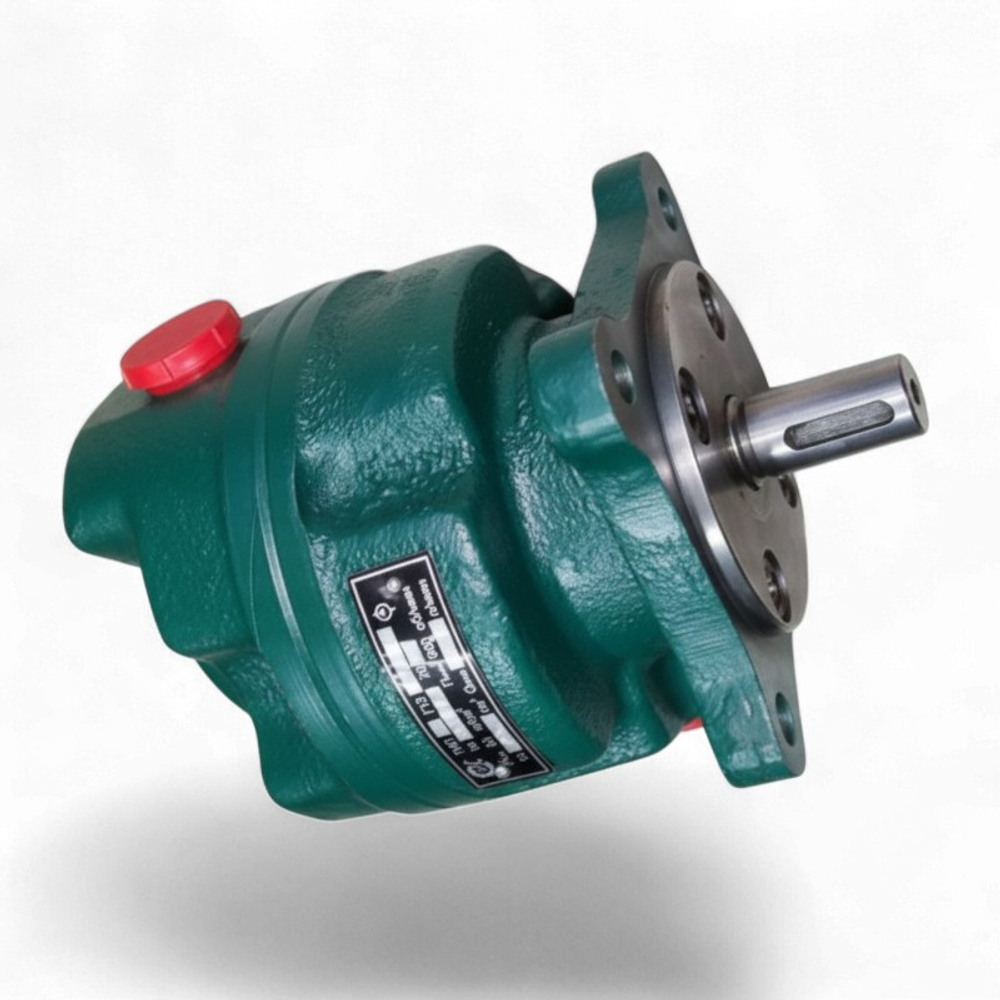

Пластинчатый насос Г12-22М — это однопоточный нерегулируемый гидронасос лопастного типа, предназначенный для нагнетания минерального масла в гидравлические системы промышленного оборудования, металлорежущих станков и других машин. Модель относится к модернизированной серии (индекс «М»), что обеспечивает повышенную надежность и стабильность рабочих параметров.
Технические характеристики
Насос Г12-22М обеспечивает постоянное направление потока рабочей жидкости и обладает следующими характеристиками:
- Рабочий объем: 25 см³
- Номинальная подача: 21,1 л/мин (при номинальных оборотах)
- Номинальное давление: 63 бар (6,3 МПа)
- Мощность: 2,8 кВт
- Частота вращения: номинальная — 960 об/мин, максимальная — 1500 об/мин
- Тип крепления: Фланцевое
- Исполнение вала: Шпоночный
Эксплуатационные требования
Для долговечной работы насоса необходимо соблюдение условий эксплуатации:
- Рабочая жидкость: чистое минеральное масло с кинематической вязкостью от 17 до 400 сСт.
- Фильтрация: обязательна очистка масла от частиц размером более 0,025 мм.
- Температурный режим: температура масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С.
- Вращение: базовое исполнение — правое (по часовой стрелке со стороны вала). Левое вращение доступно по спецзаказу.
Структура условного обозначения
| Г12-2 | 2 | М | УХЛ4 |
|---|---|---|---|
| Серия пластинчатых насосов | Индекс подачи (типоразмер) | Модернизированное исполнение | Климатическое исполнение и категория размещения |
Присоединительные параметры
Насос Г12-22М имеет следующие порты для подключения:
- Входное отверстие: K 1/2"
- Выходное отверстие: K 3/4"
- Масса: 9,5 кг
Характеристики
Способ крепления
Фланцевое крепление
Серия
Г12-21(А)М; Г12-22(А)М; Г12-23(А)М
Направление вращения
Правое
Мощность, кВт
2,8
Номинальная подача, л/мин
21,1
Рабочий объем, см³
25
Вид конструкции насоса
Пластинчатый
Исполнение вала
Шпоночный
Единица измерения
шт
Возможность регулирования подачи
Нерегулируемый
Номинальная частота вращения, об/мин
960
Наличие электродвигателя
Нет
Номинальное давление на выходе, бар
63
Применяемый привод
Электродвигатель
Диапазон вязкости рабочей жидкости, сСт
17…400
Количество отводов
1
Исполнение по возможности погружения
Непогружное исполнение
Присоединение на входе
K 1/2"
Присоединение на выходе
K 3/4"
