Описание

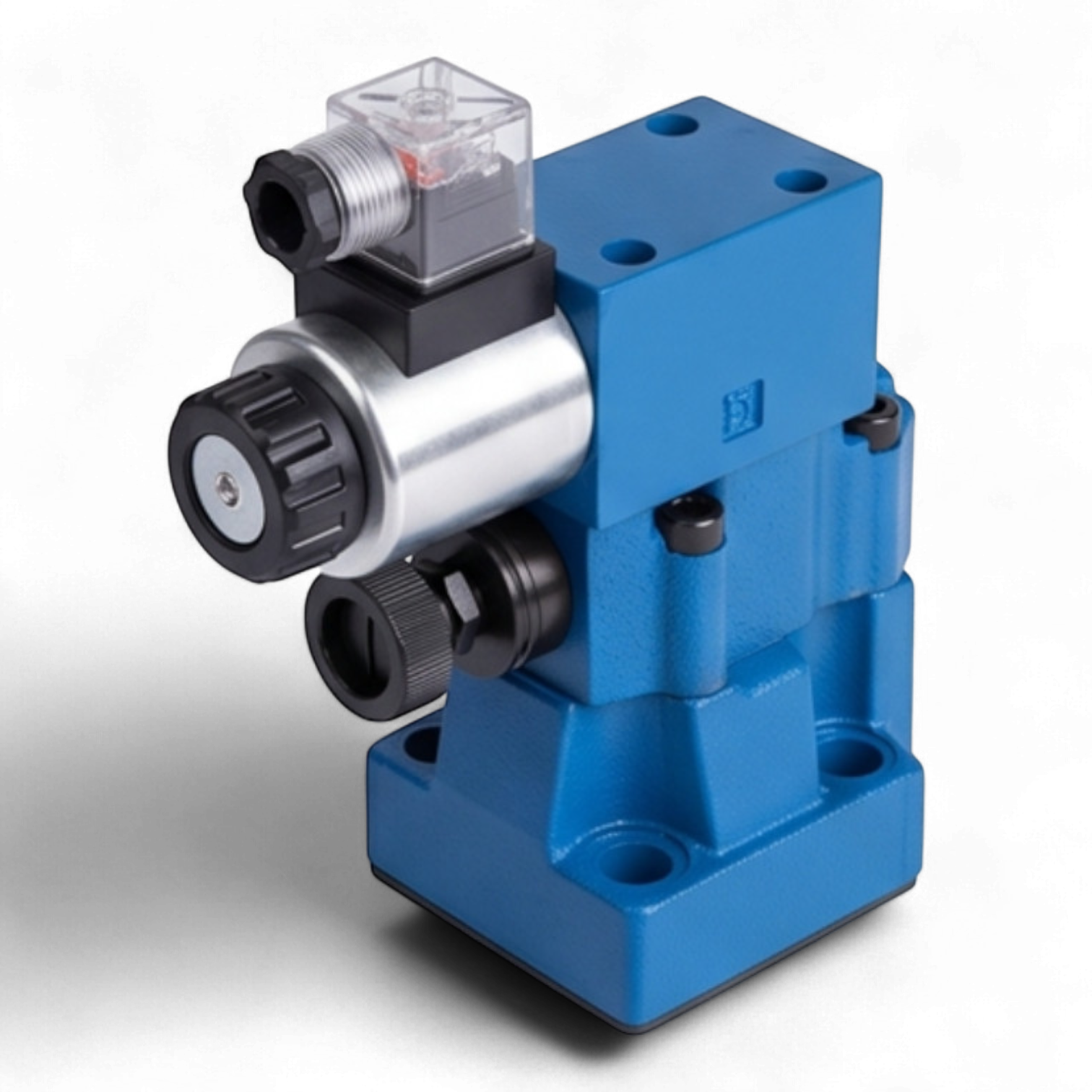

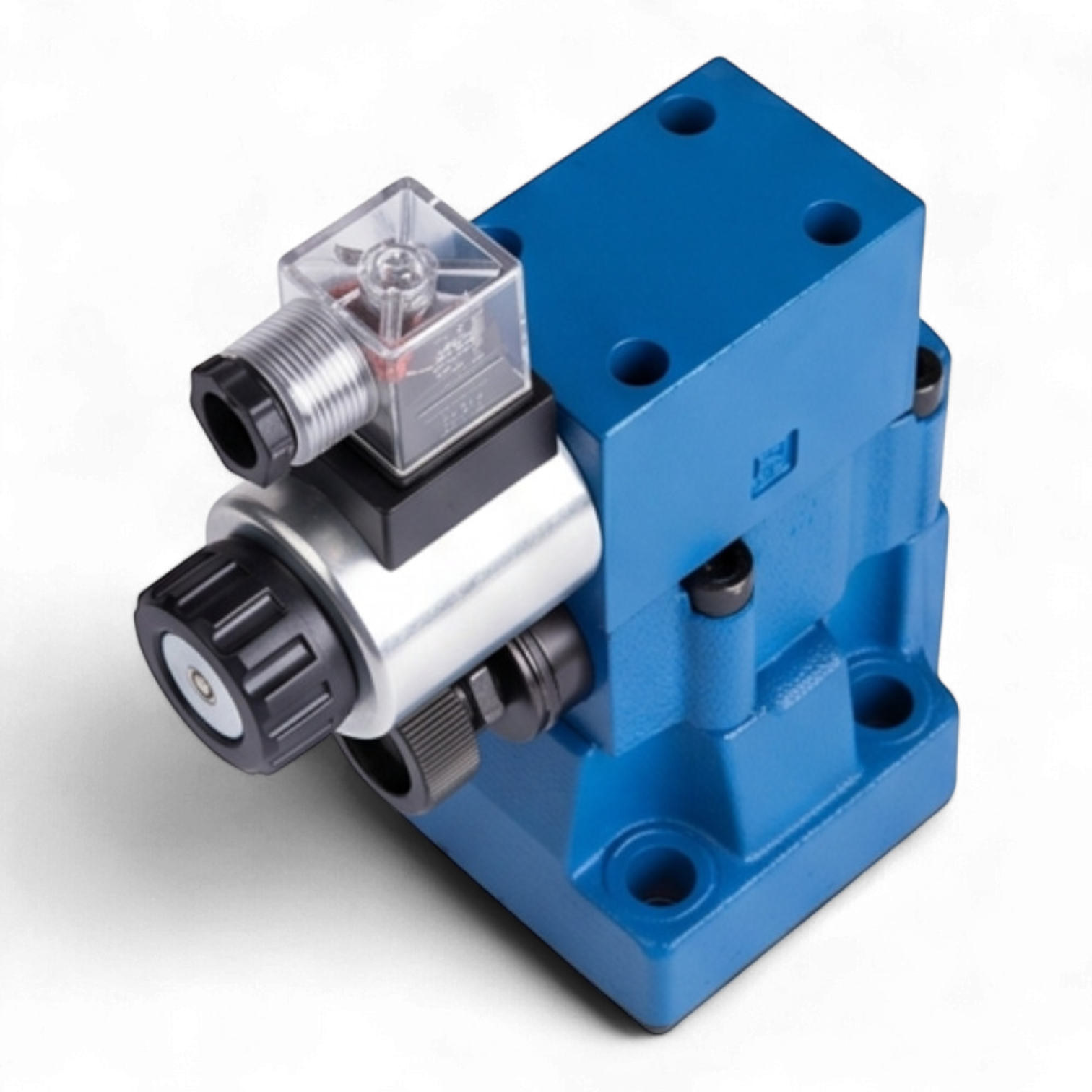

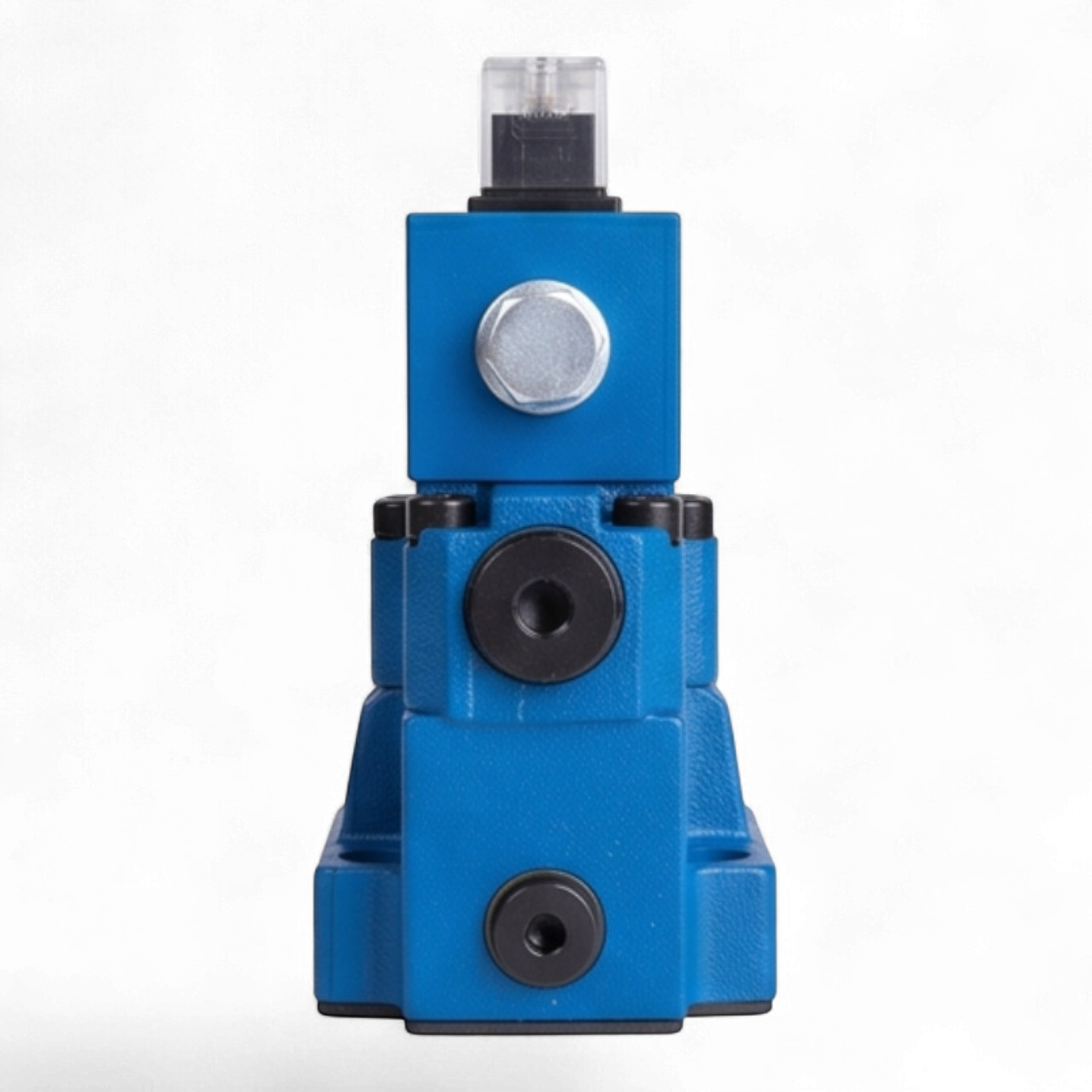

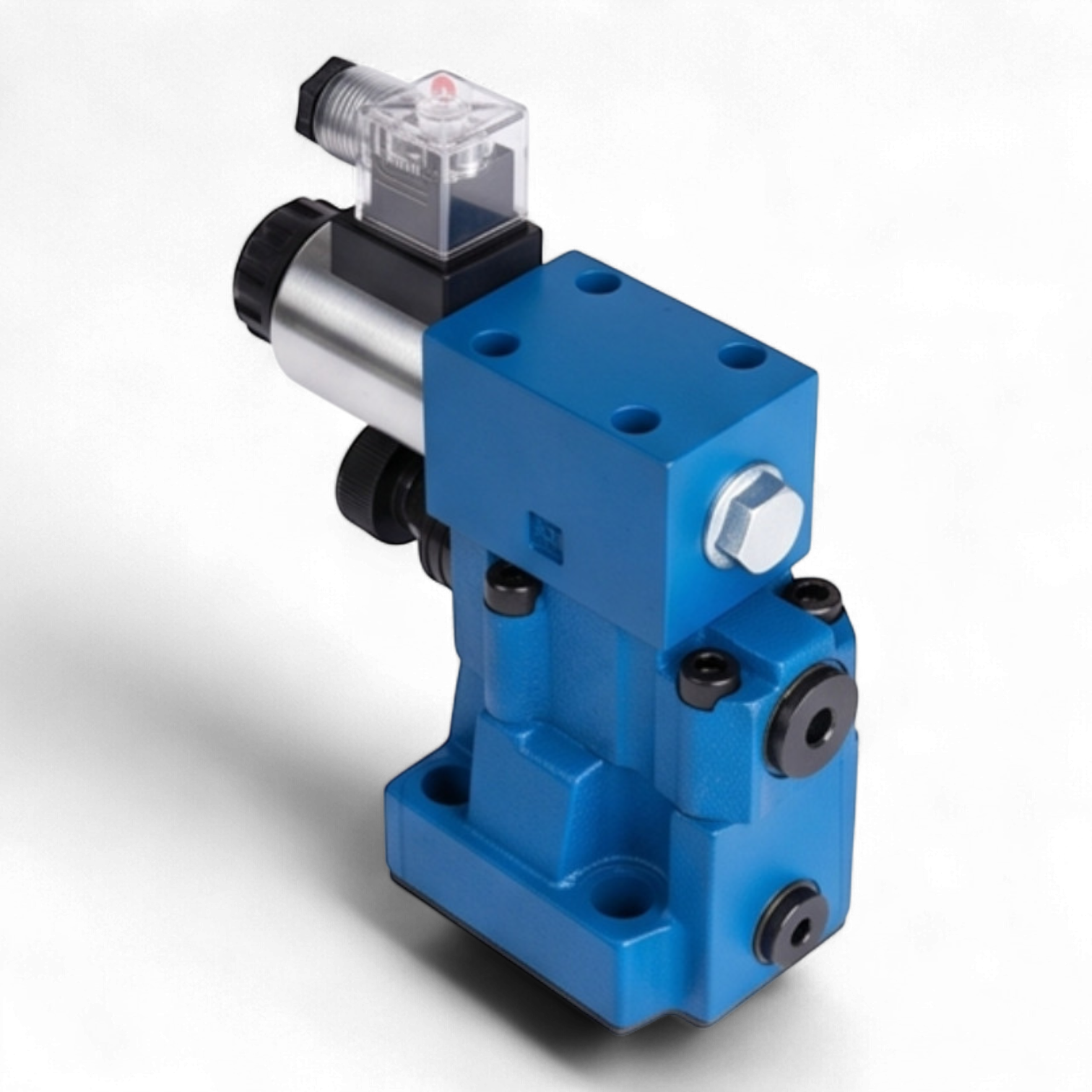

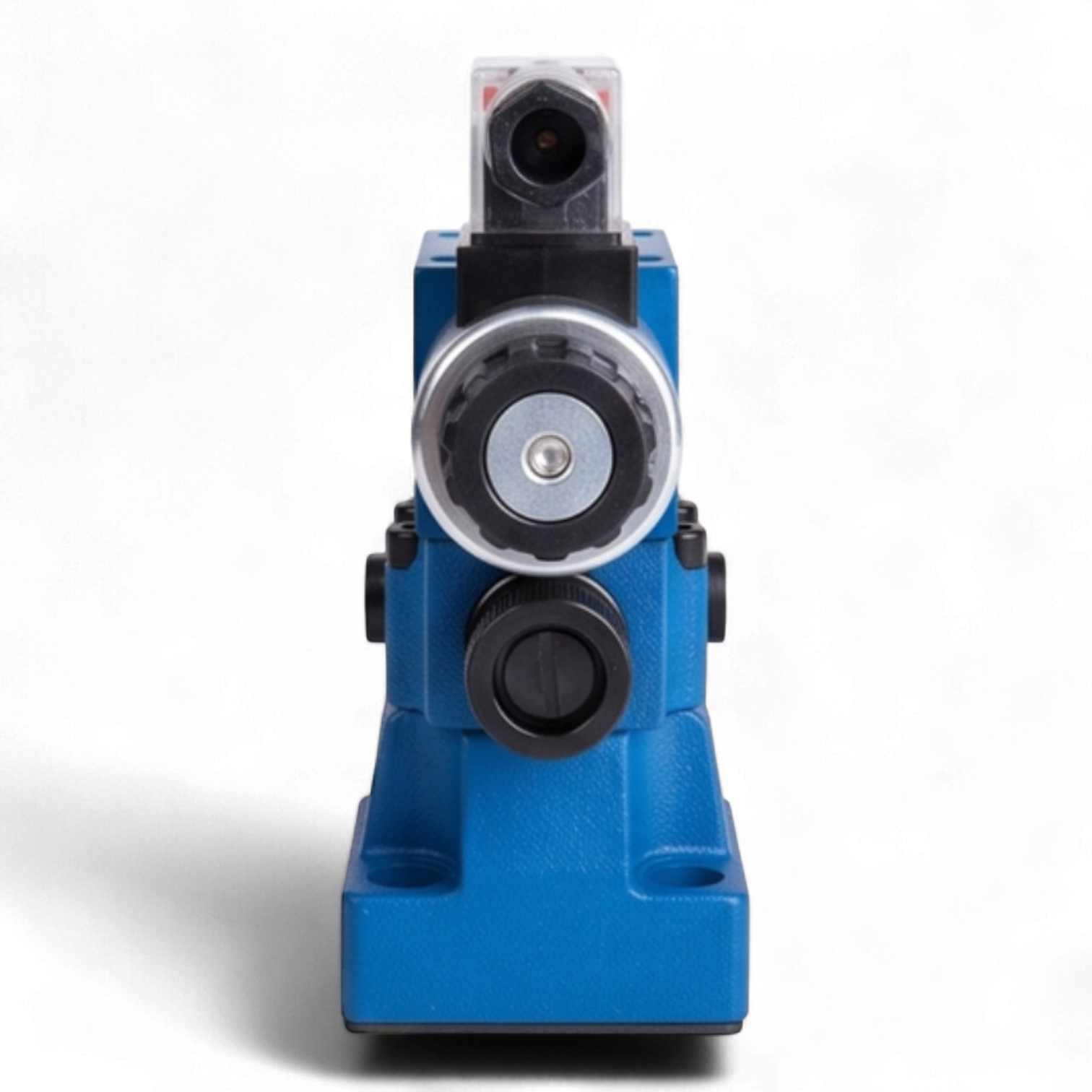

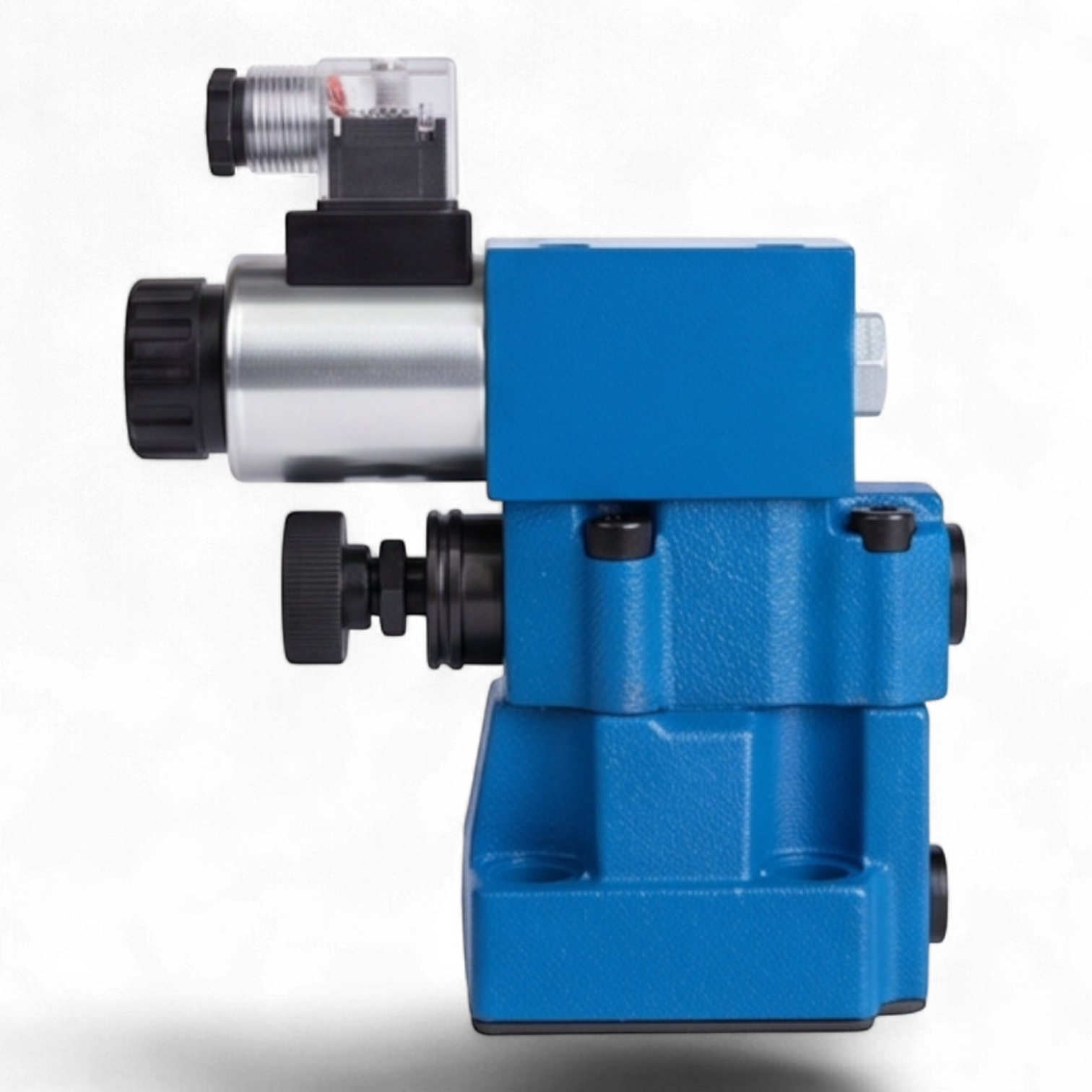

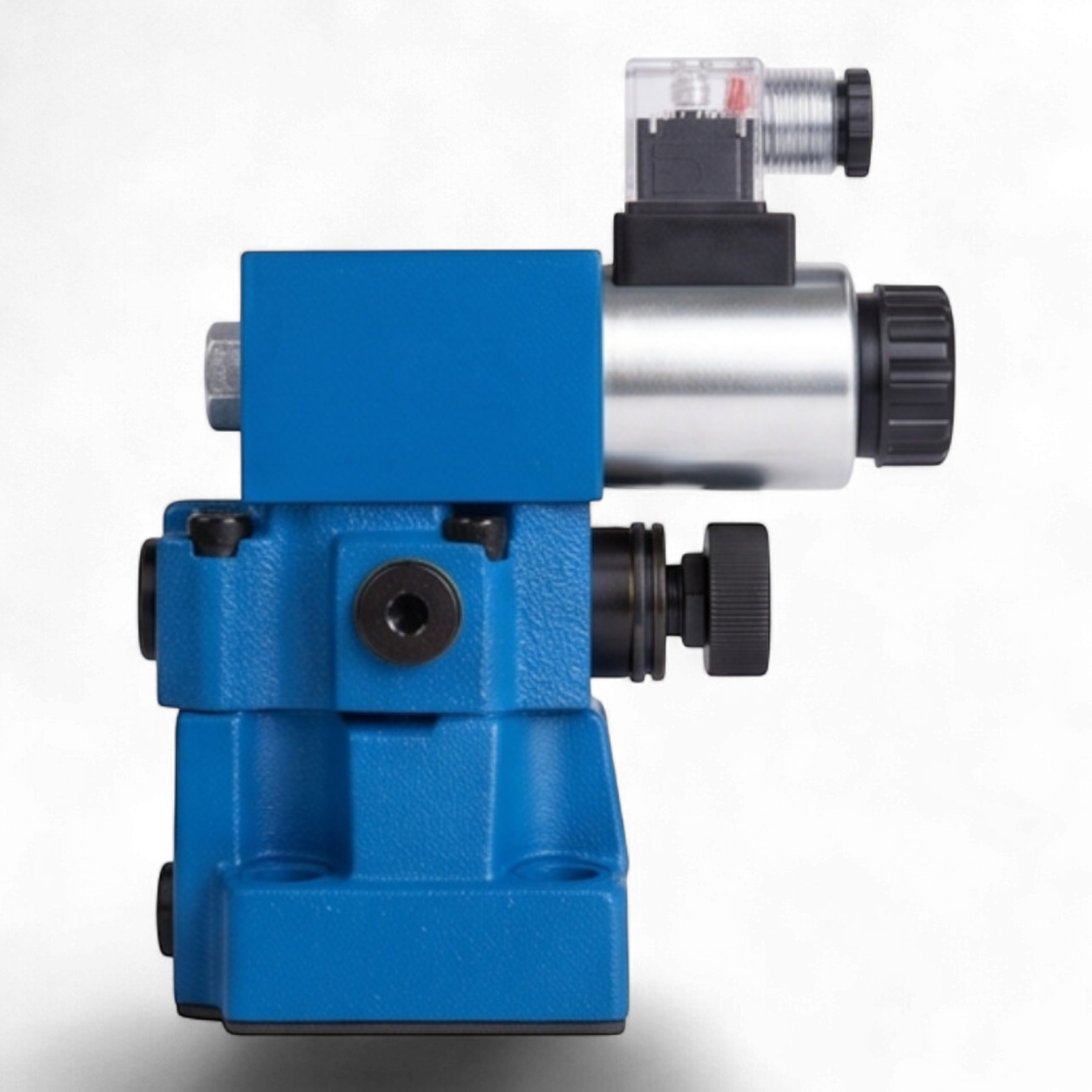

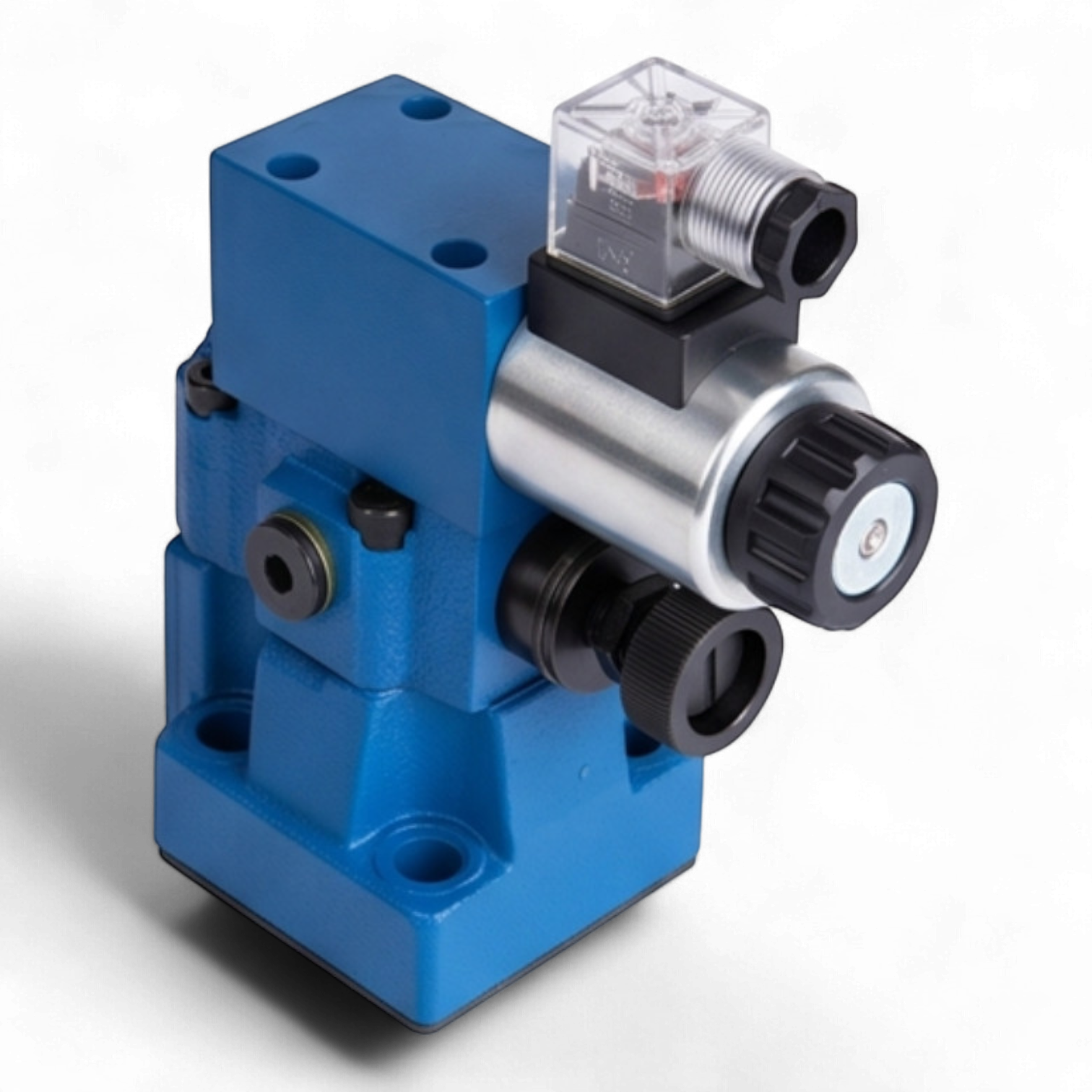

Техническое описание гидроклапана МКПВ-10/3С3Р1.110
Предохранительный гидроклапан непрямого действия МКПВ-10/3С3Р1.110 предназначен для поддержания установленного давления в гидравлических системах станочного и мобильного оборудования, защиты от превышения номинальных параметров давления и обеспечения дистанционной разгрузки системы.
Технические характеристики
- Тип монтажа: Стыковой (плитный) по стандарту ISO 6264 (CETOP R06).
- Условный проход (Ду): 10 мм.
- Номинальный расход: 80 л/мин.
- Номинальное рабочее давление: 320 бар (32 МПа).
- Диапазон регулирования давления настройки: 5 – 125 бар (0,5 – 12,5 МПа).
- Номинальное давление настройки: 100 бар (10 МПа).
- Функция разгрузки: Электромагнитное управление, нормально-разгруженное исполнение (при обесточенном электромагните система находится в режиме разгрузки).
- Пилотное управление: Гидрораспределитель ВЕ6.574А.В110.
- Электропитание: Переменный ток ~110В / 50Гц.
- Регулировочный орган: Рукоятка (ручка).
- Класс защиты: IP65.
- Рабочая среда: Минеральные масла вязкостью 10...400 сСт.
Конструктивные особенности и интерфейс
Клапан состоит из основного каскада и пилотного узла с электромагнитным управлением. Стыковой интерфейс обеспечивает герметичность соединения и компактность установки на гидравлическую панель. Электрическое соединение выполнено через разъем стандарта DIN43650 A со светодиодной индикацией состояния.
Структура условного обозначения (МКПВ-10/3С3Р1.110)
| Параметр | Значение | Расшифровка |
|---|---|---|
| МКПВ | Тип | Клапан предохранительный взрывного типа (непрямого действия) |
| 10 | Ду | Условный проход 10 мм |
| 3 | P ном | Номинальное давление корпуса 32 МПа |
| С | Монтаж | Стыковой монтаж |
| 3 | Управление | С электромагнитной разгрузкой, нормально-разгруженный |
| Р | Регулировка | Рукоятка |
| 1 | Настройка | Диапазон давления до 10 МПа |
| 110 | Питание | Напряжение управления ~110В AC |
Характеристики
Условный проход, мм
10
Номинальный расход, л/мин
80
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R06
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
5-125
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
100
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
