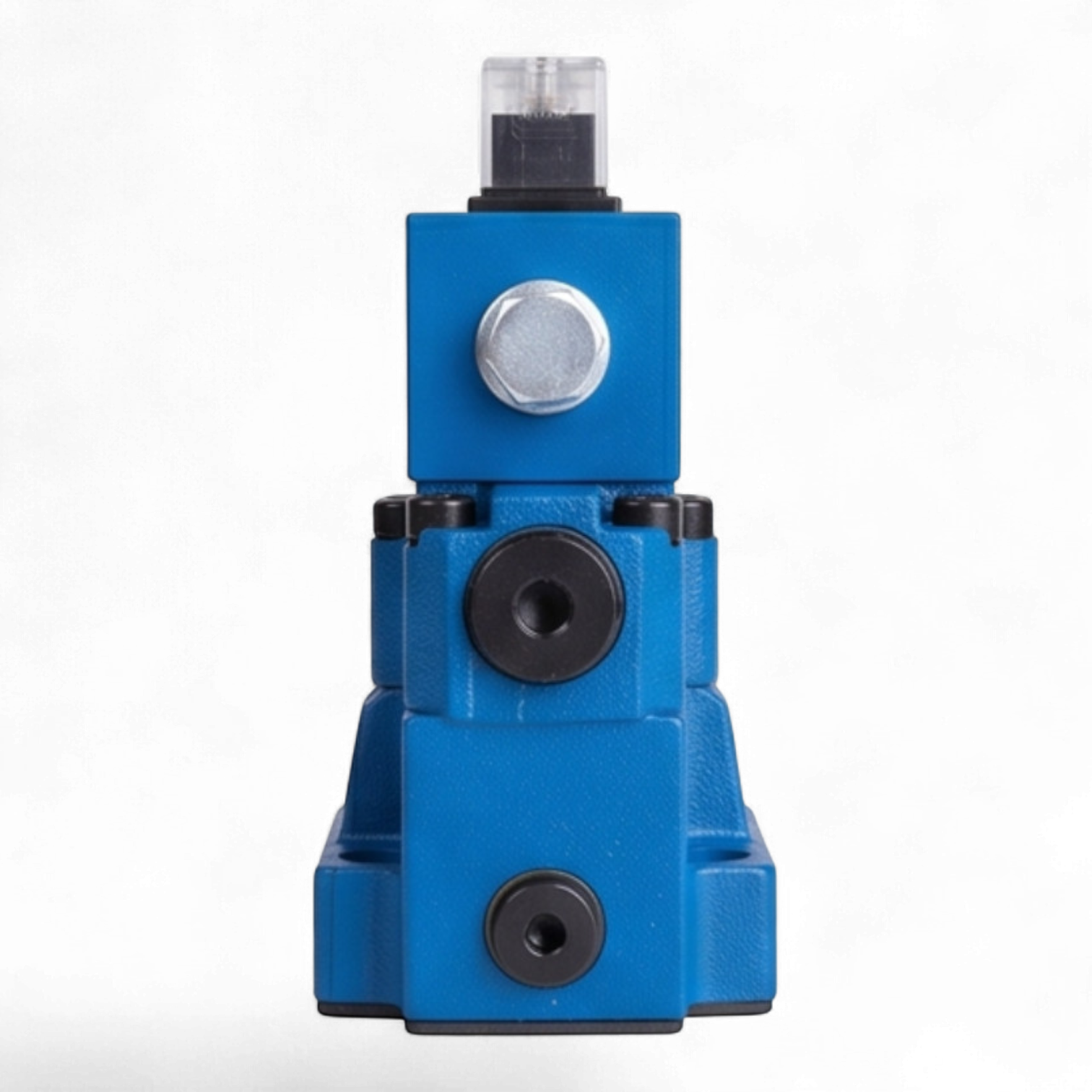

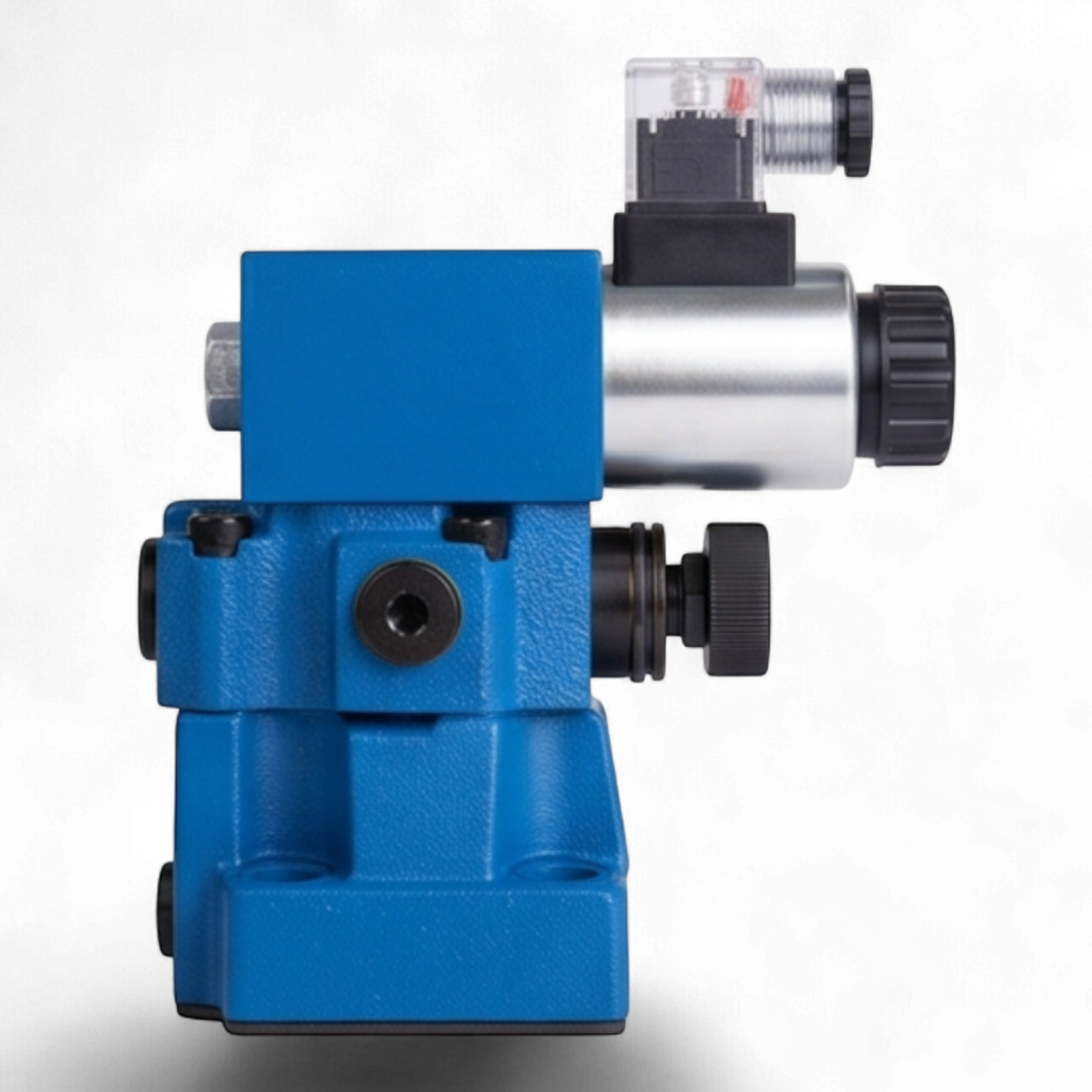

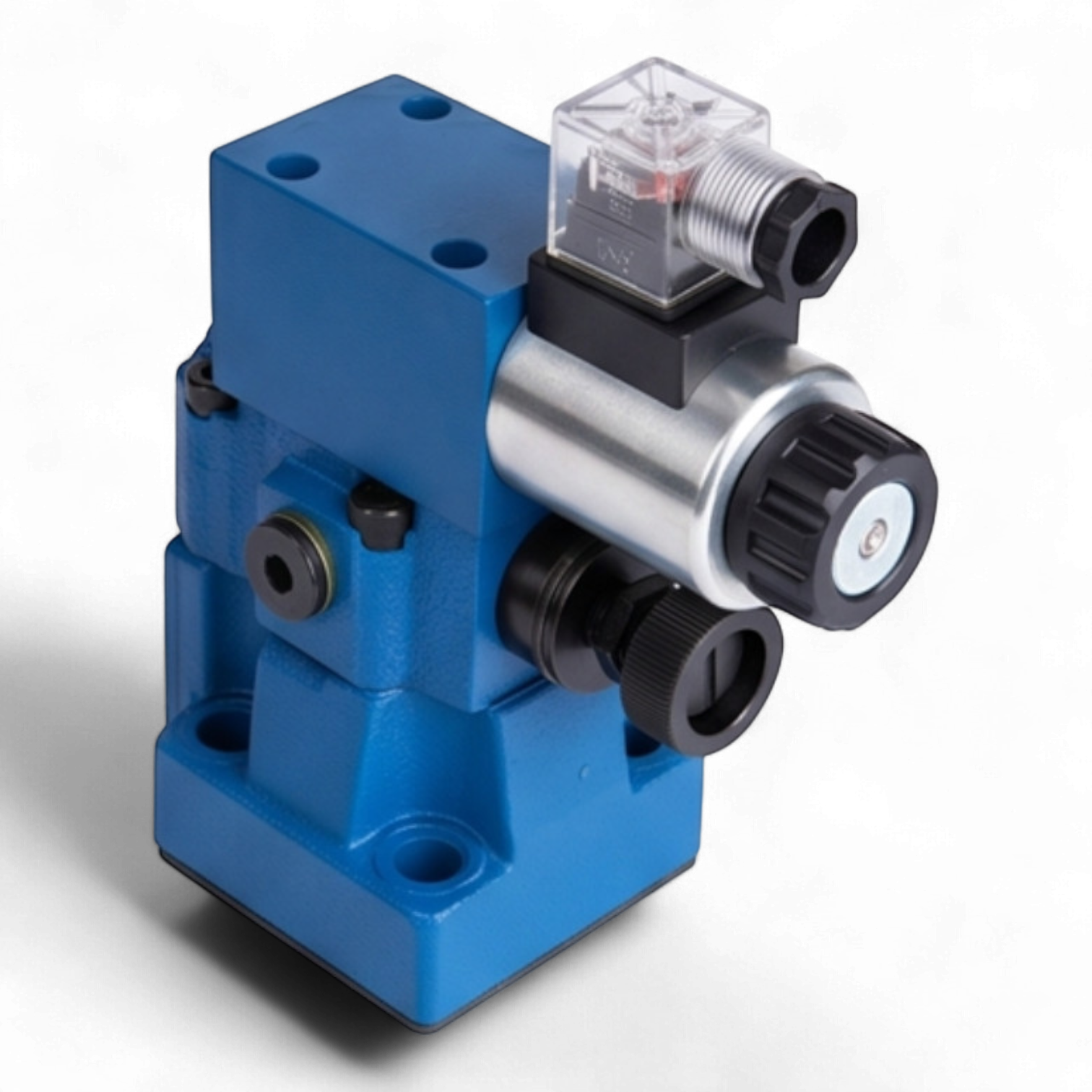

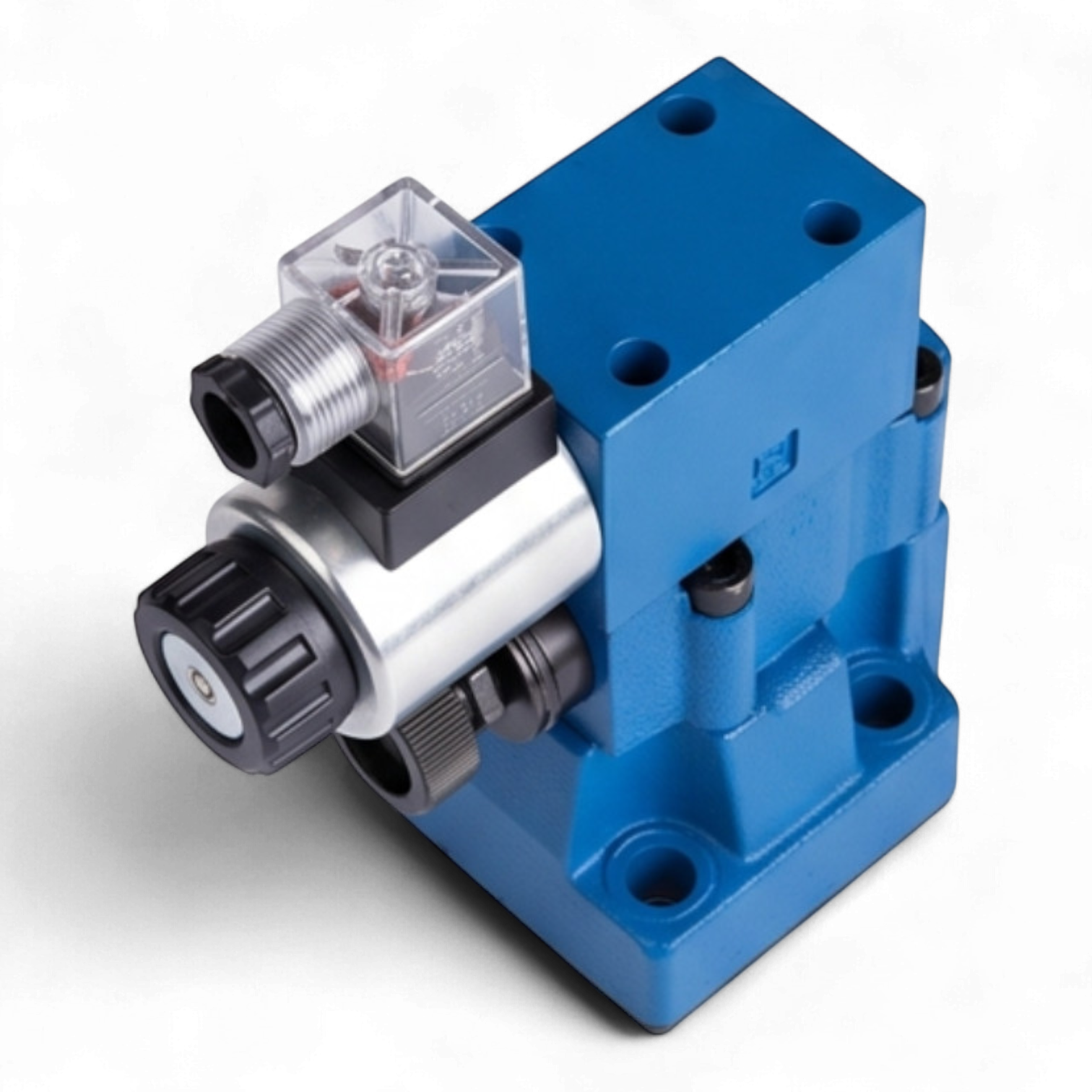

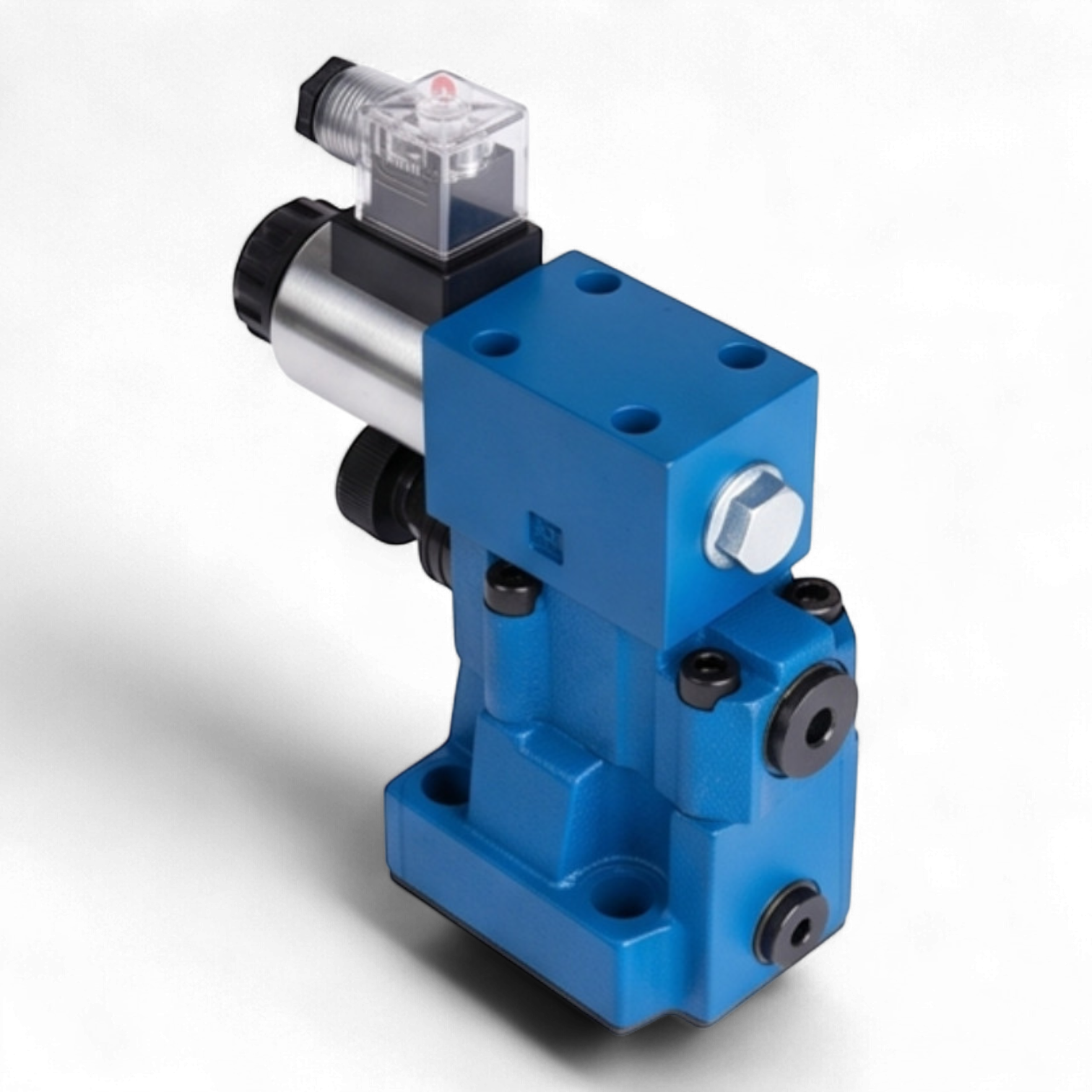

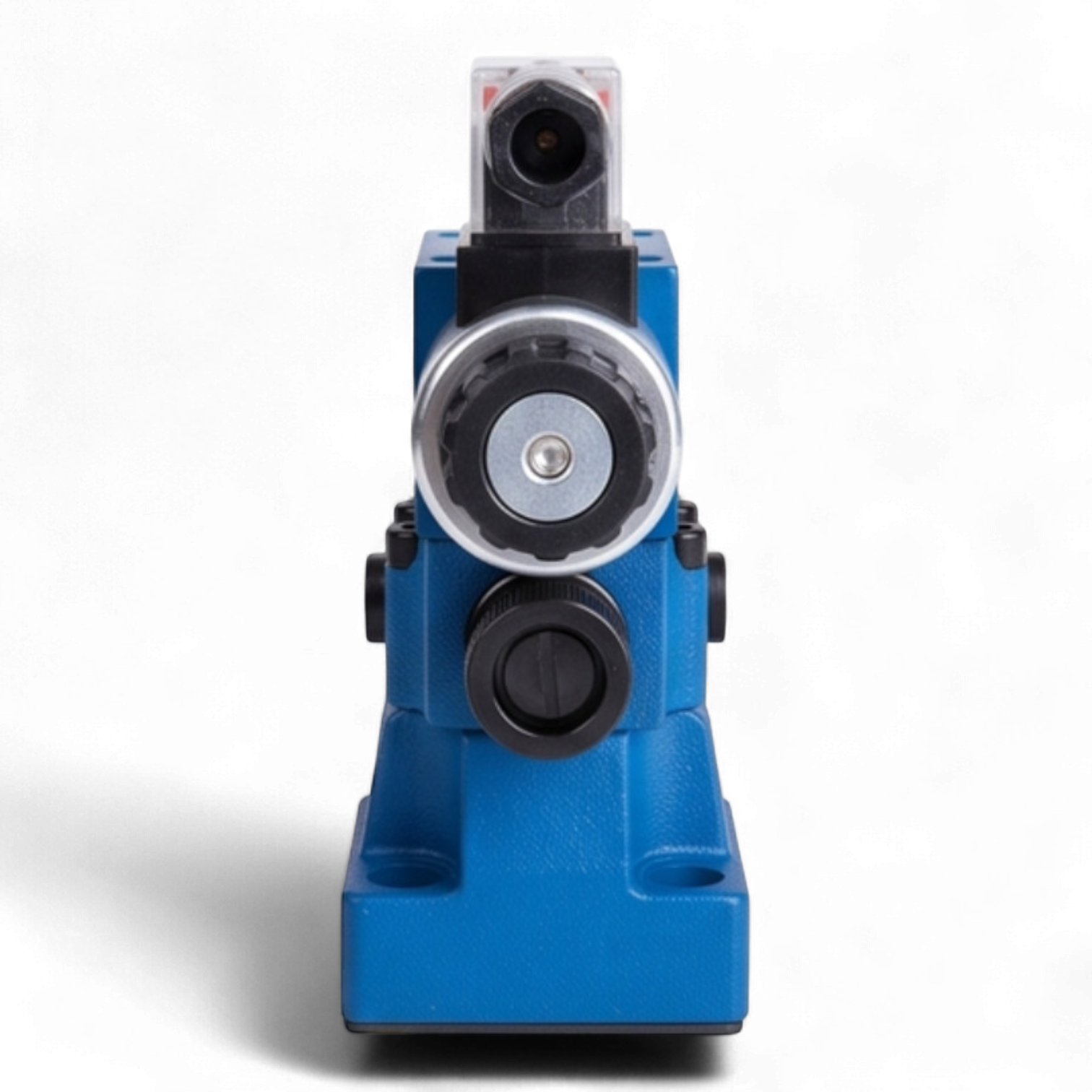

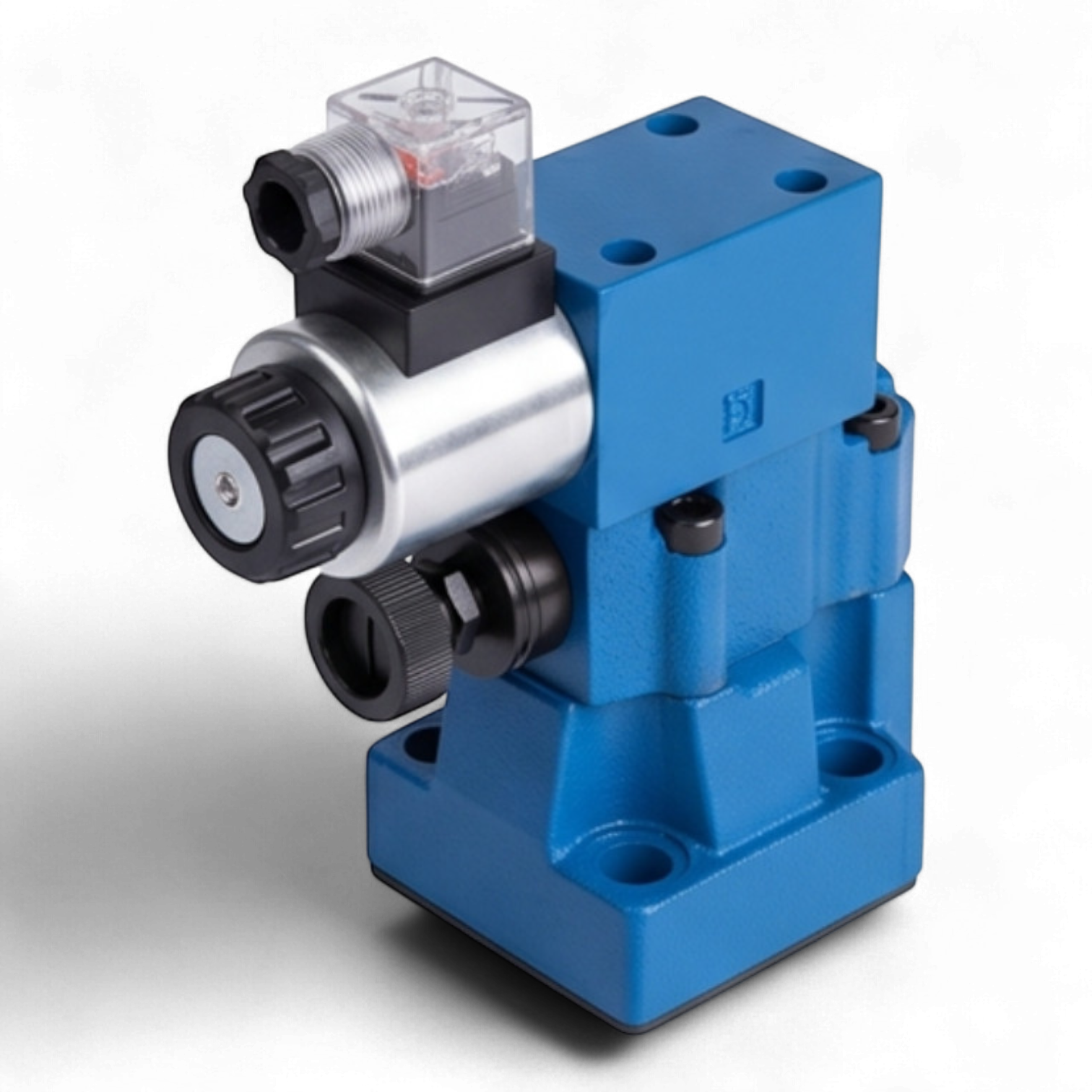

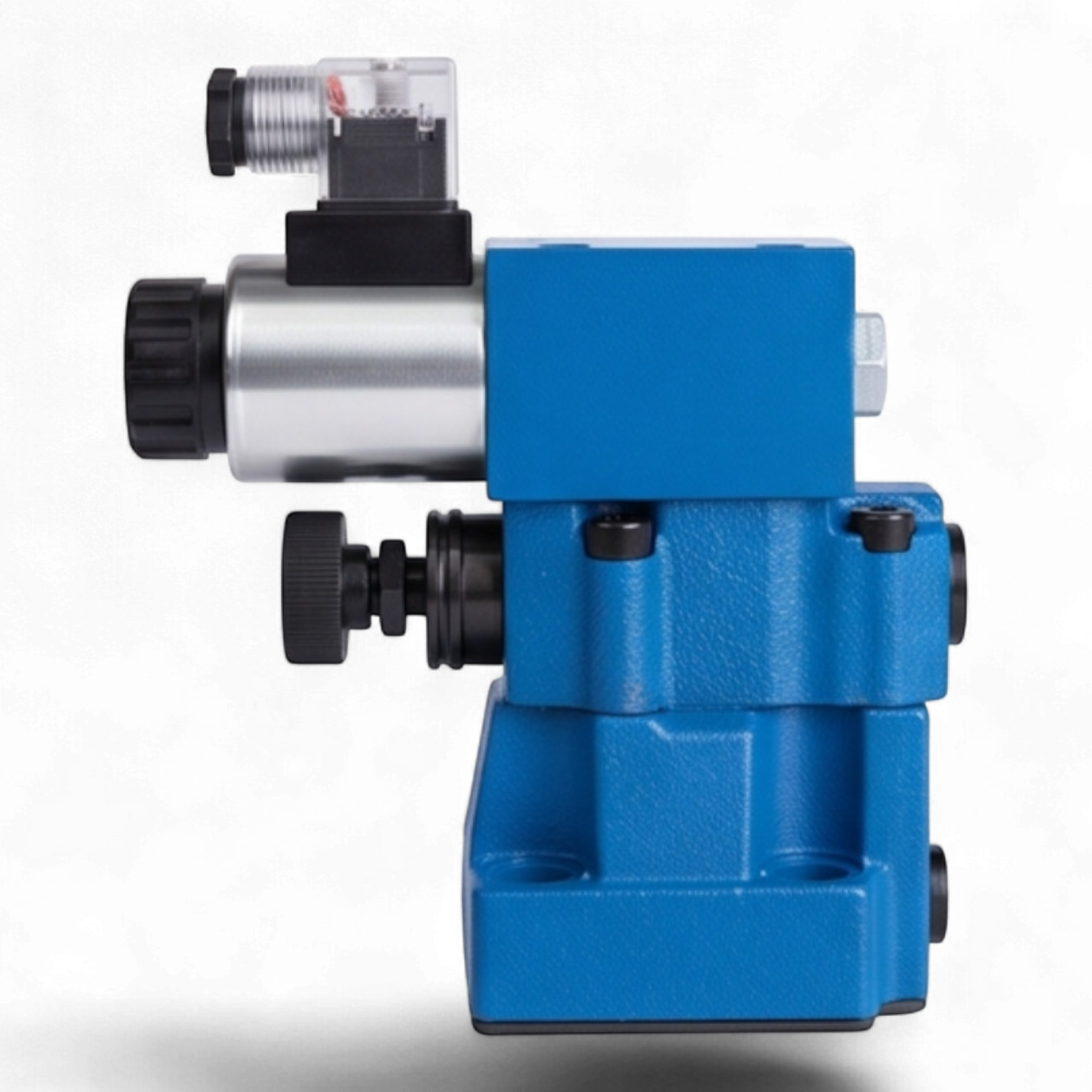

Техническое описание гидроклапана МКПВ-10/3С3Р1.220
Предохранительный гидроклапан МКПВ-10/3С3Р1.220 относится к клапанам непрямого действия стыкового монтажа (согласно ISO 6264). Устройство предназначено для защиты гидравлических систем от превышения установленного рабочего давления, поддержания стабильного давления в контуре и дистанционной разгрузки системы.
Конструктивные и функциональные особенности
- Тип монтажа: Стыковой (плитный), типоразмер CETOP R06.
- Управление разгрузкой: Электромагнитное, реализовано через пилотный клапан ВЕ6.574А.В220.
- Режим разгрузки: Нормально-разгруженный (при обесточенном электромагните поток рабочей жидкости направляется в линию слива с минимальным сопротивлением).
- Регулировочный орган: Рукоятка для ручной настройки давления срабатывания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход (Ду) | 10 мм |
| Номинальный расход рабочей жидкости | 80 л/мин |
| Номинальное давление на входе (макс.) | 32 МПа (320 бар) |
| Диапазон регулирования давления | 0,5 – 12,5 МПа (5 – 125 бар) |
| Номинальное давление настройки | 10 МПа (100 бар) |
| Напряжение питания пилота | AC 220-230В / 50Гц |
| Класс защиты электромагнита | IP65 |
| Кинематическая вязкость жидкости | 10 – 400 сСт |
Характеристики
Условный проход, мм
10
Номинальный расход, л/мин
80
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R06
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
5-125
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~220-230В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
100
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В220
