Описание

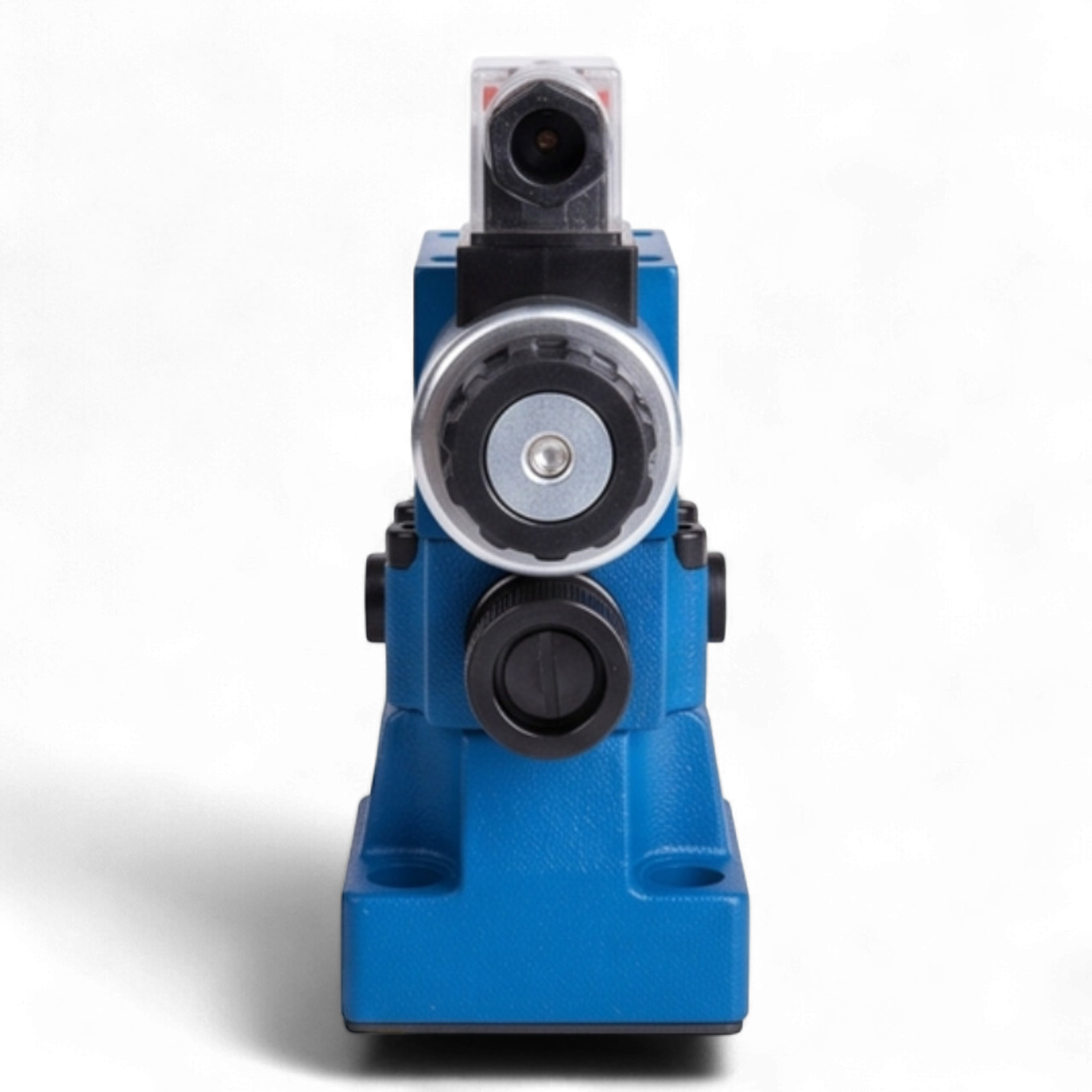

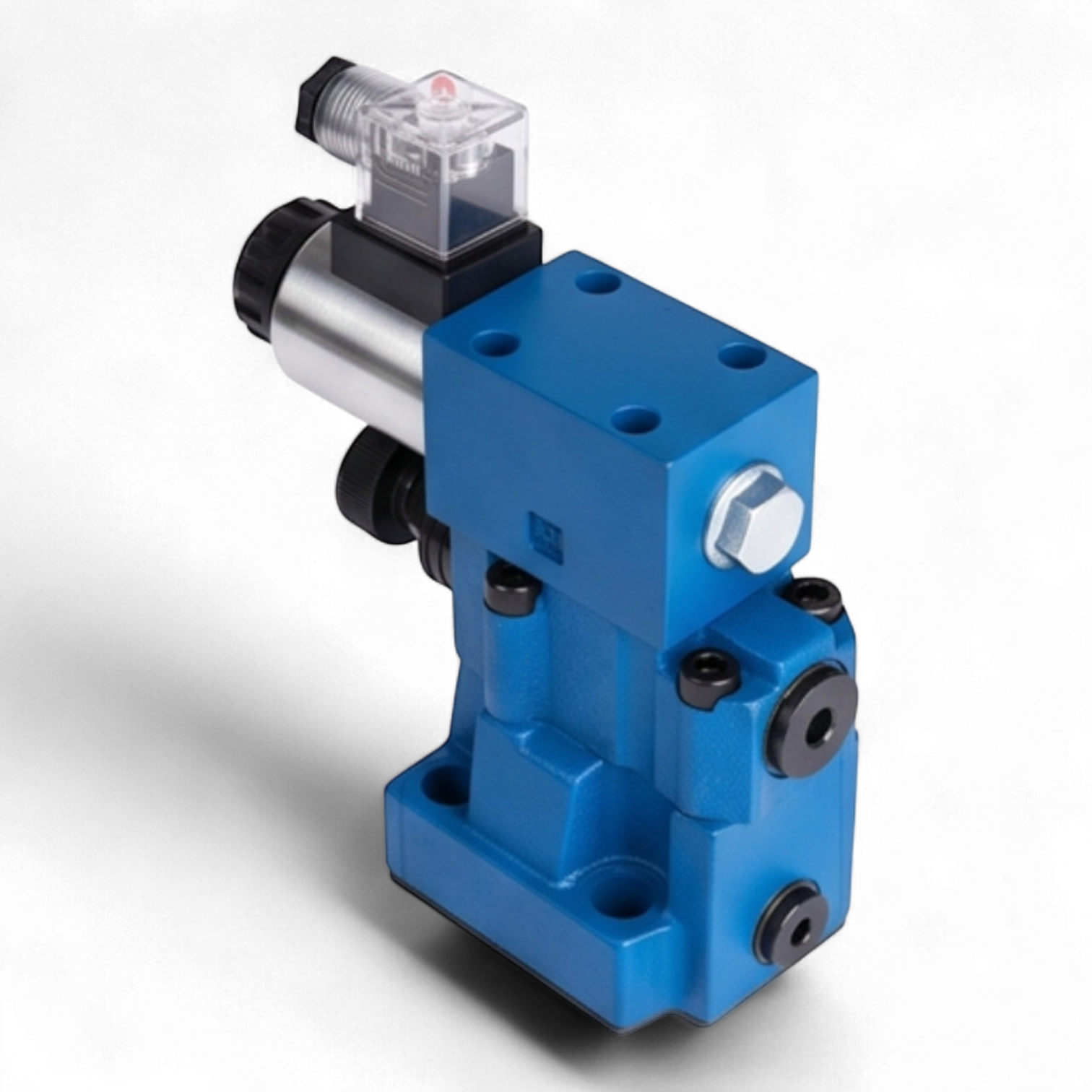

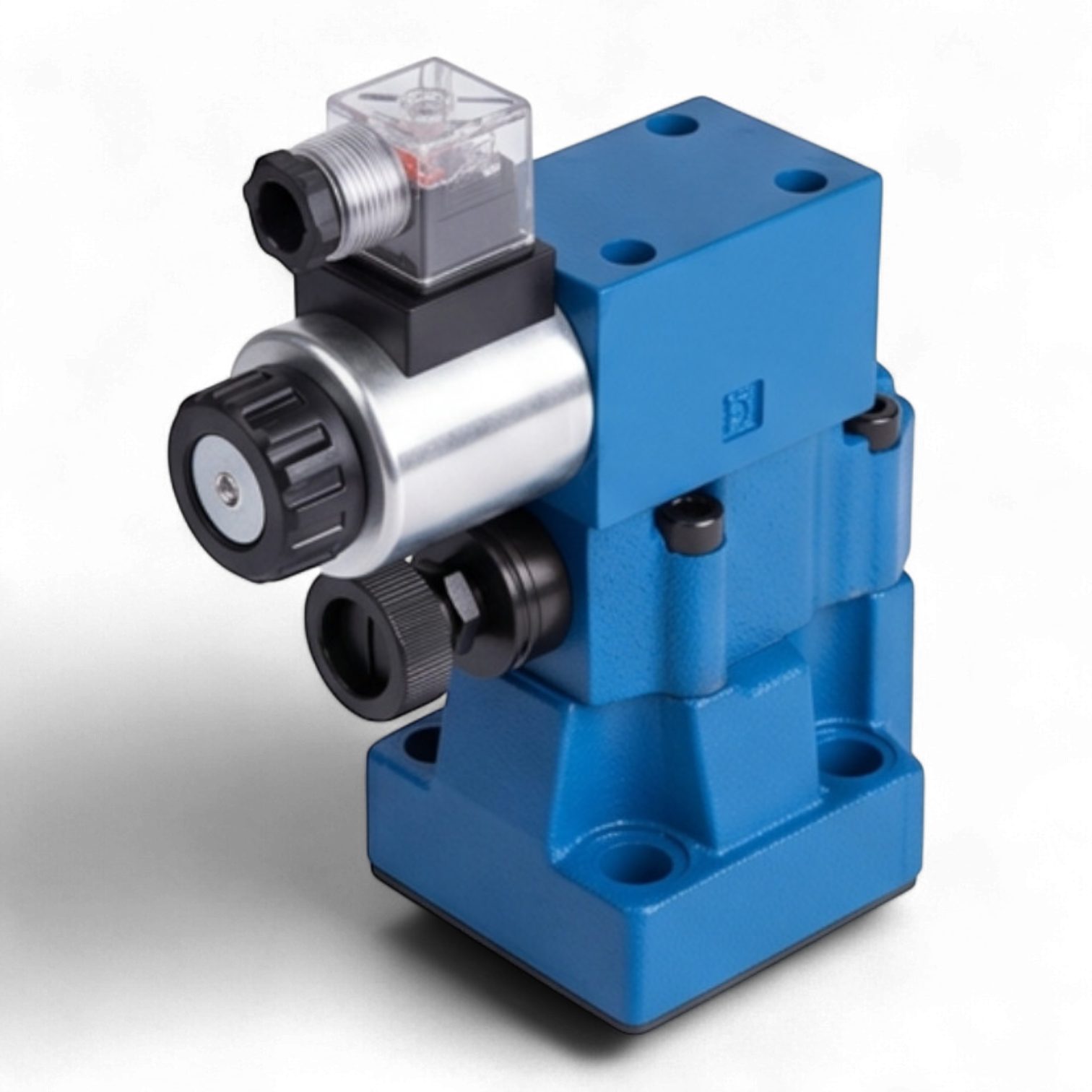

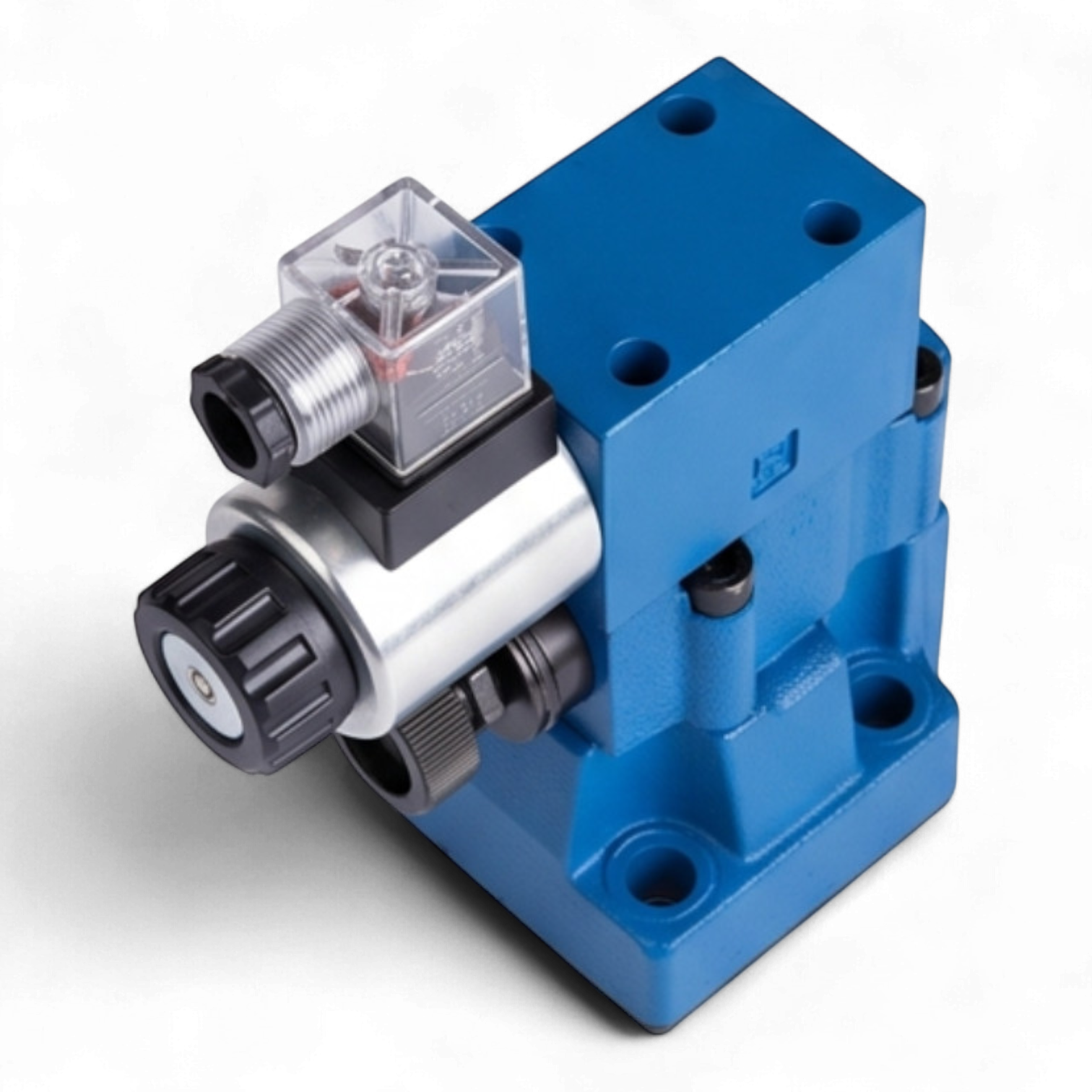

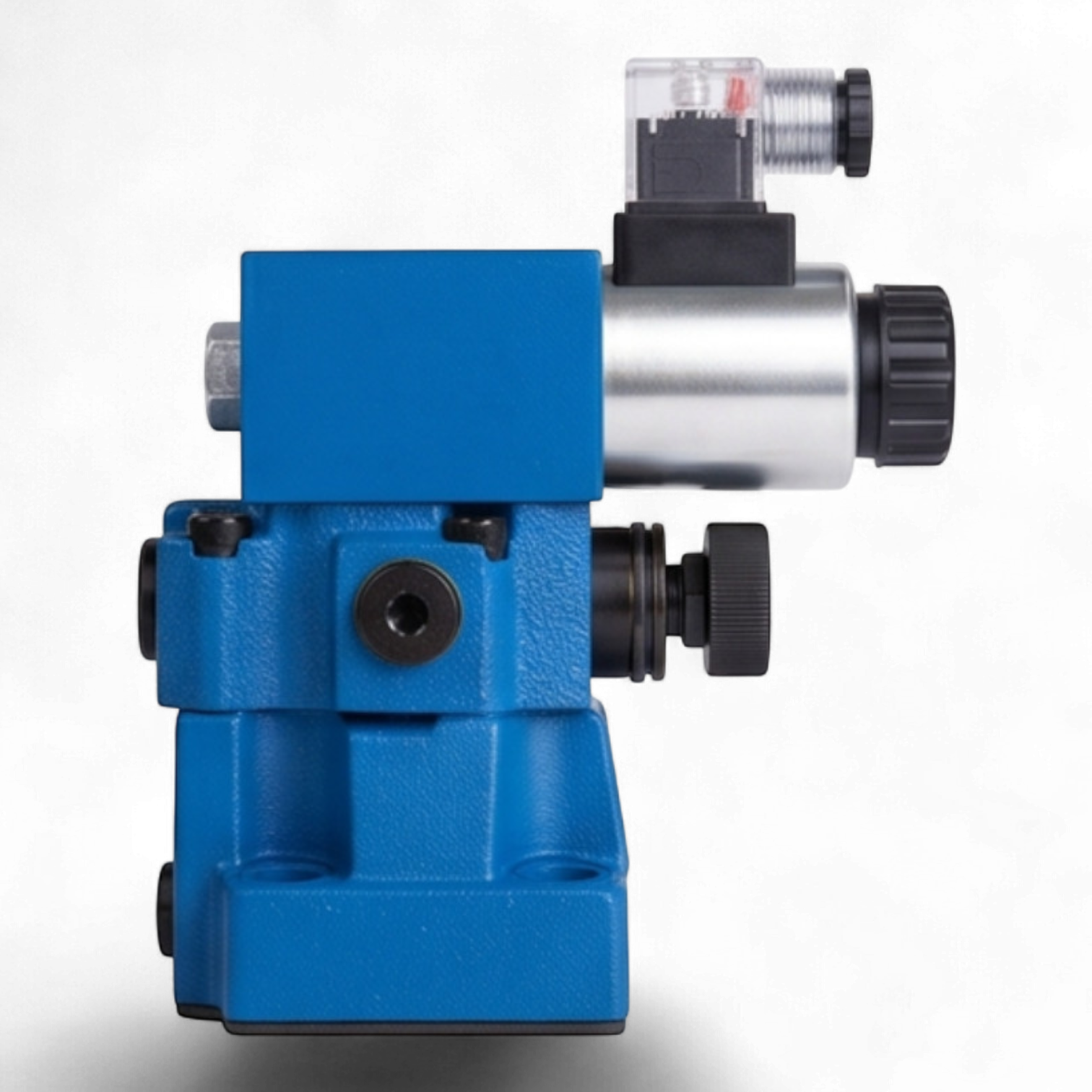

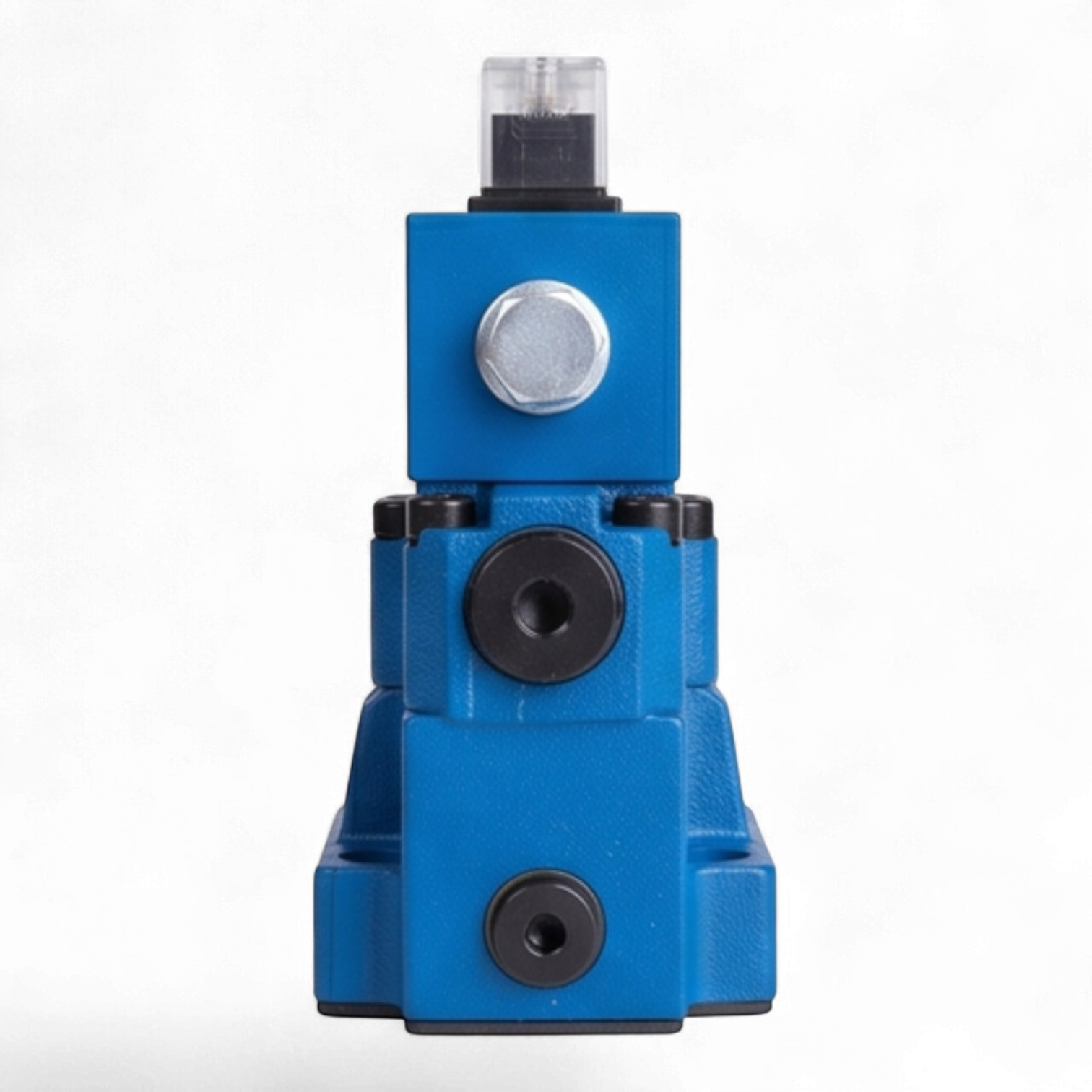

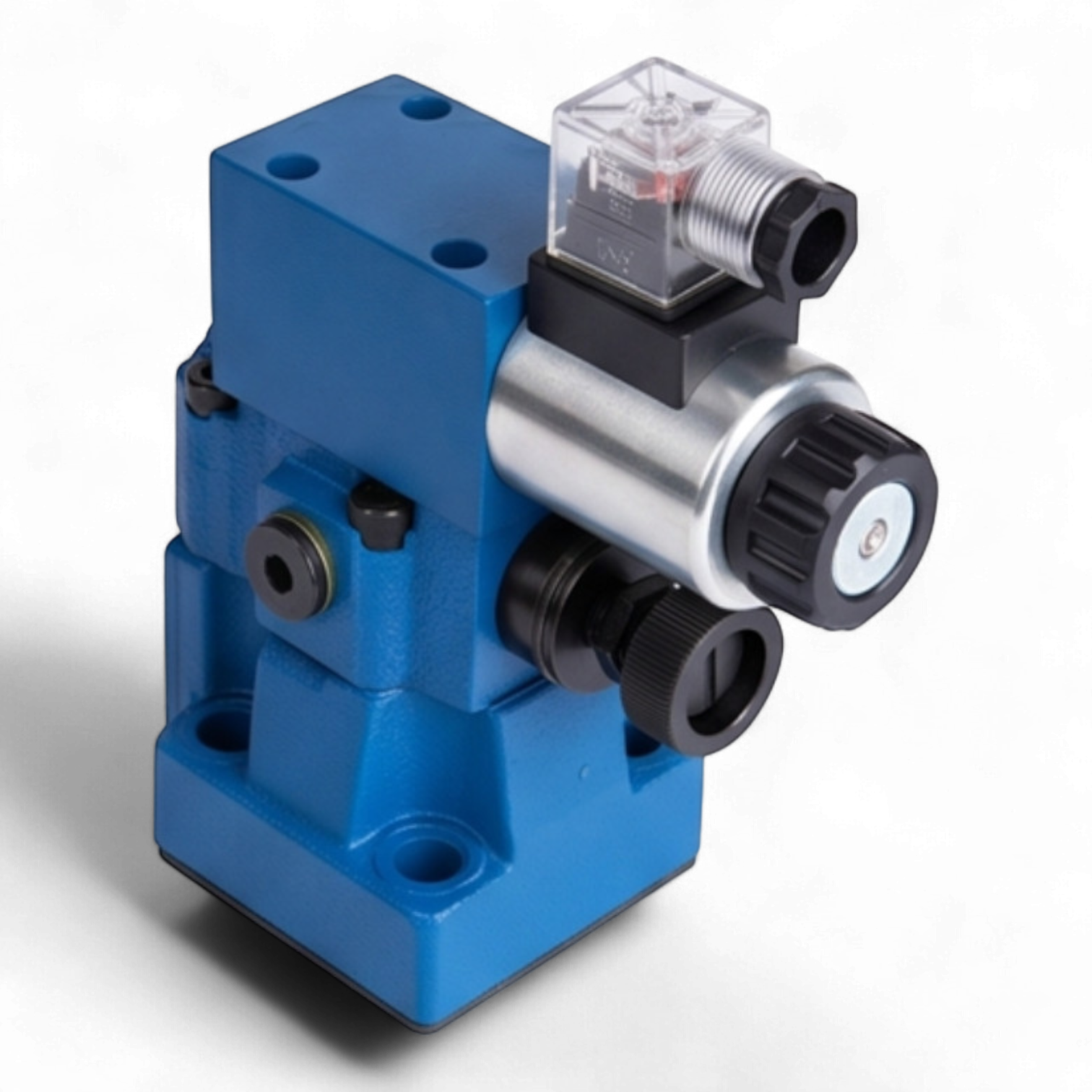

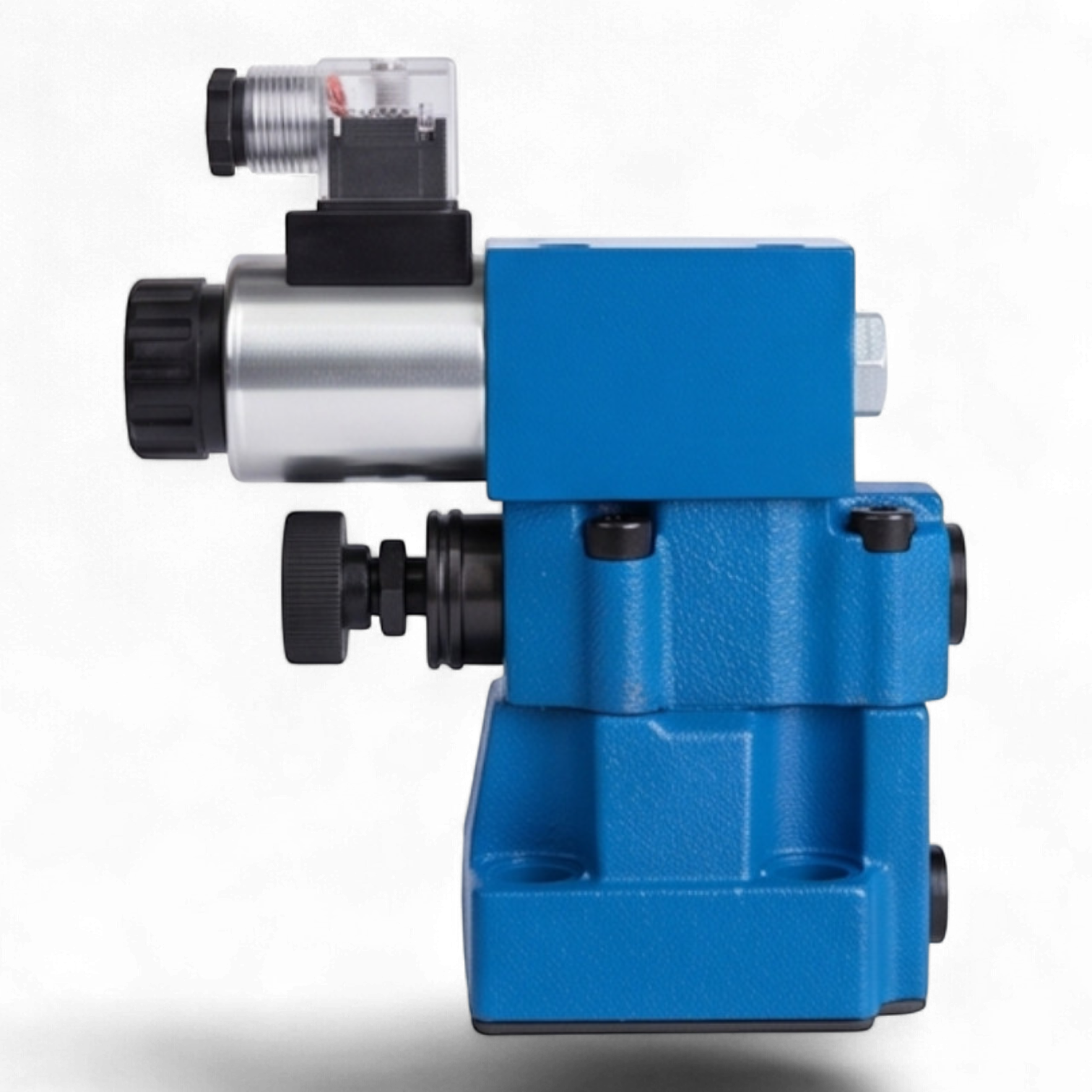

Техническое описание гидроклапана МКПВ-10/3С3Р2.110
Гидроклапан предохранительный МКПВ-10/3С3Р2.110 является гидравлическим аппаратом непрямого действия стыкового монтажа (стандарт ISO 6264, типоразмер CETOP R06). Устройство предназначено для ограничения давления в гидросистемах, защиты от превышения установленного рабочего давления и дистанционной разгрузки системы.
Технические характеристики
- Условный проход (Ду): 10 мм
- Номинальный расход: 80 л/мин
- Максимальное рабочее давление: 320 бар (32 МПа)
- Диапазон регулирования давления: 20–250 бар (2.0–25.0 МПа)
- Давление настройки (ном.): 200 бар
- Тип разгрузки: Нормально-разгруженный (при обесточенном электромагните система находится в режиме разгрузки)
- Управление разгрузкой: Электромагнитное, посредством пилотного клапана ВЕ6.574А
- Параметры электромагнита: Переменный ток (AC) ~110В / 50Гц
- Класс защиты: IP65
- Вязкость рабочей жидкости: 10–400 сСт
Конструктивные особенности
Клапан оснащен ручным регулировочным устройством (рукоятка) для установки порога срабатывания. Стыковой тип монтажа обеспечивает компактность установки и удобство обслуживания без демонтажа трубопроводов. Электрическое соединение осуществляется через разъем DIN43650 A со светодиодной индикацией состояния.
Структура обозначения
| Код | Параметр | Значение |
|---|---|---|
| МКПВ | Тип устройства | Предохранительный гидроклапан |
| 10 | Условный проход | 10 мм |
| 3 | Ном. давление | 32 МПа |
| С | Монтаж | Стыковой |
| 3 | Управление | Электромагнитное, нормально-разгруженный |
| Р | Регулировка | Рукоятка |
| 2 | Давление настройки | 20 МПа (200 бар) |
| 110 | Напряжение | ~110В AC |
Характеристики
Условный проход, мм
10
Номинальный расход, л/мин
80
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R06
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
