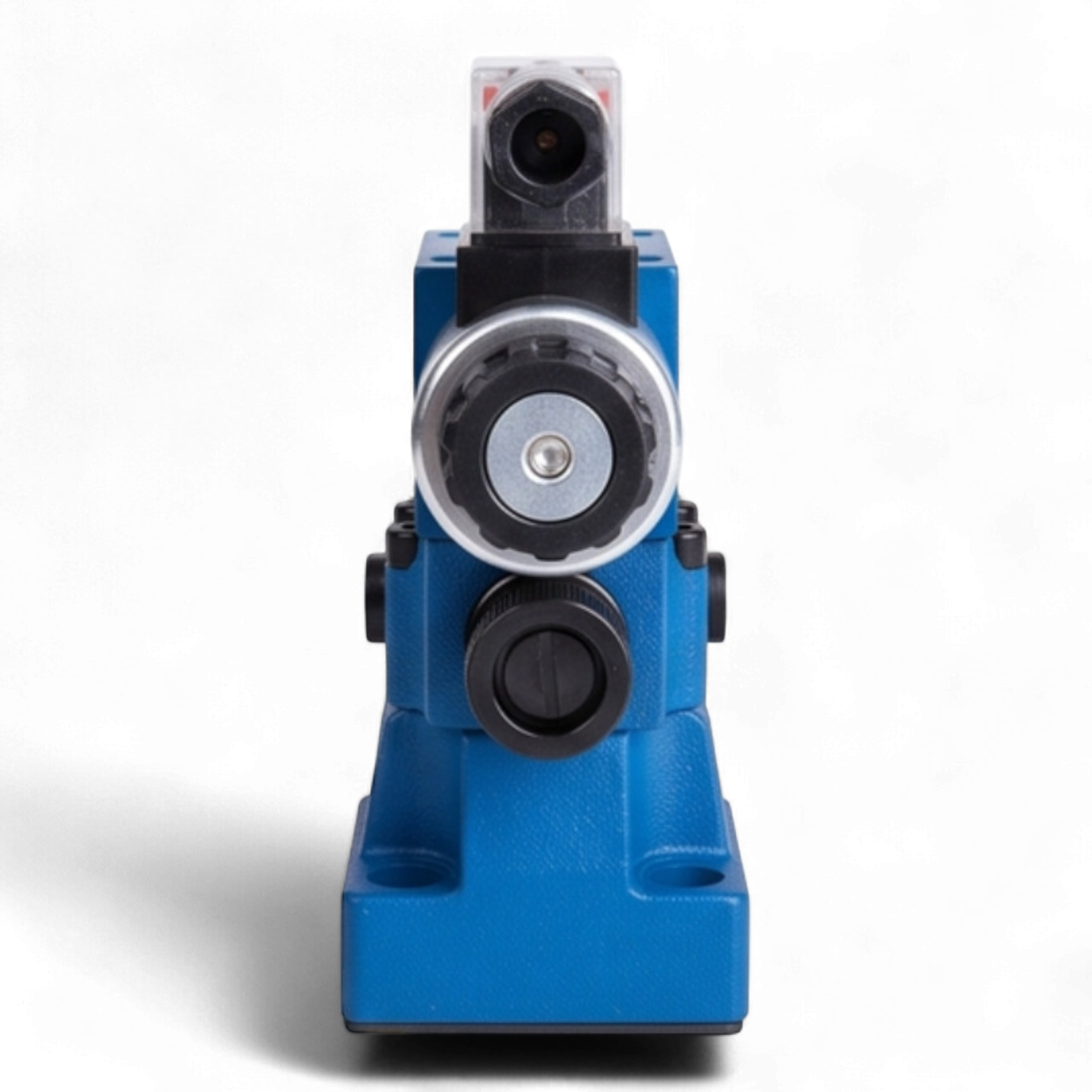

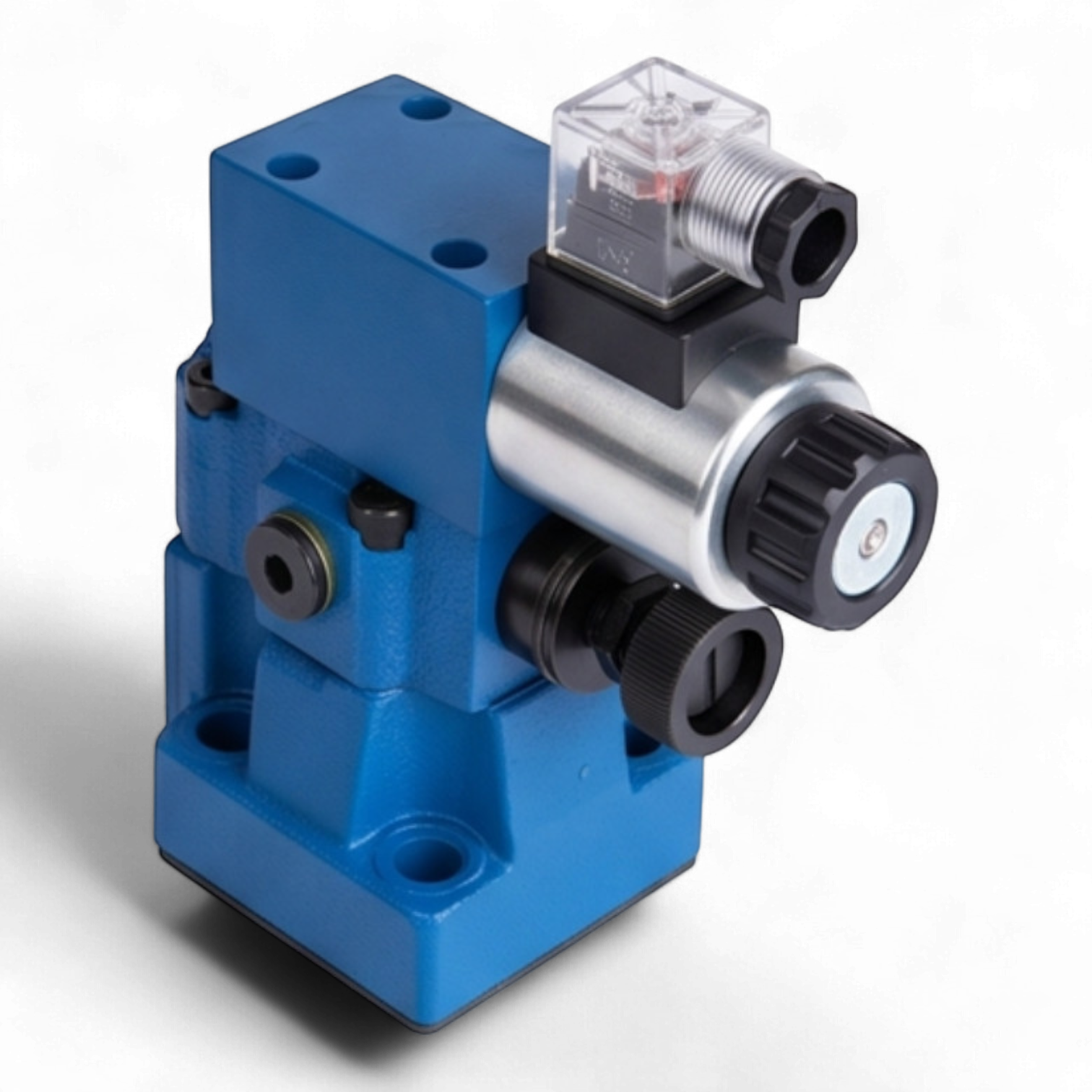

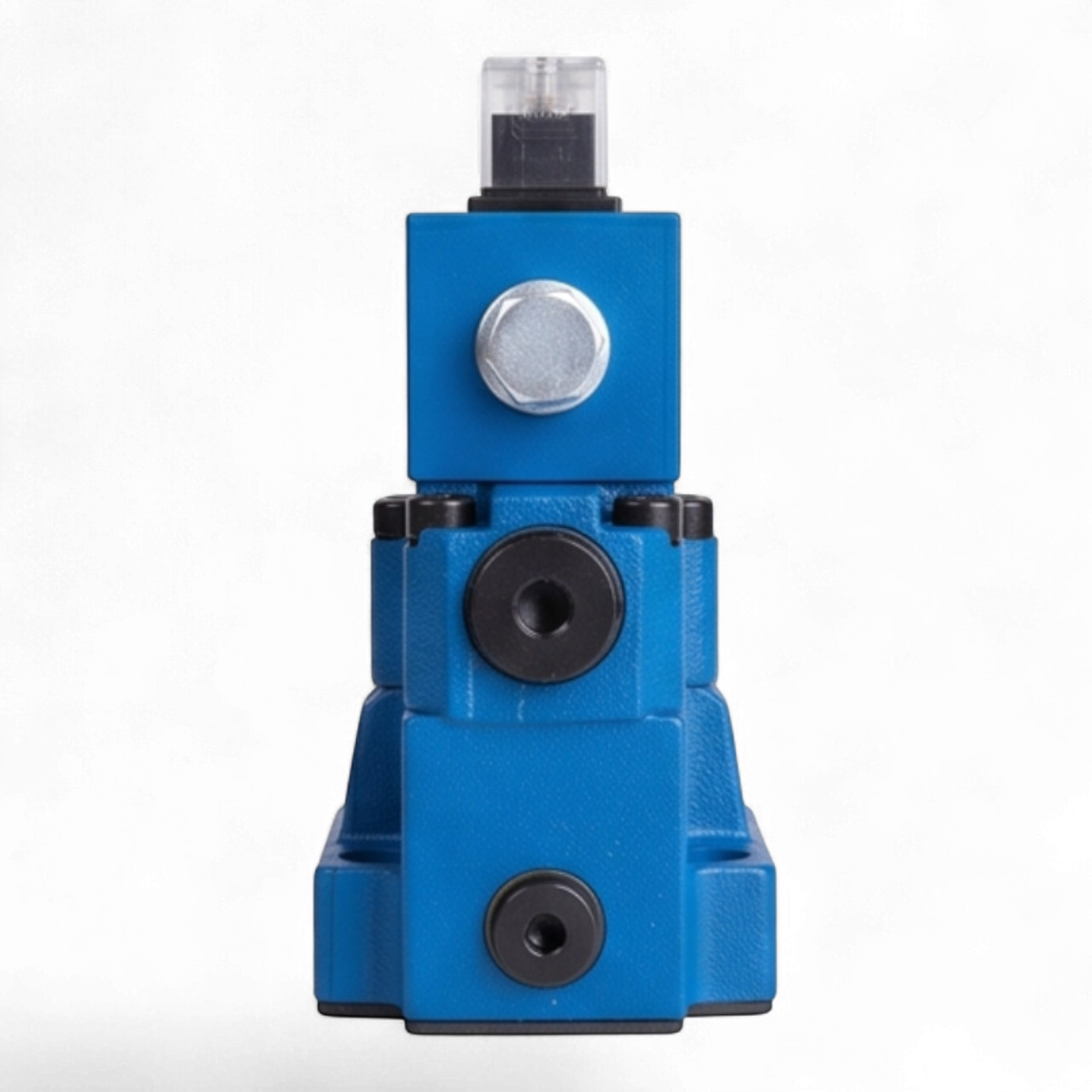

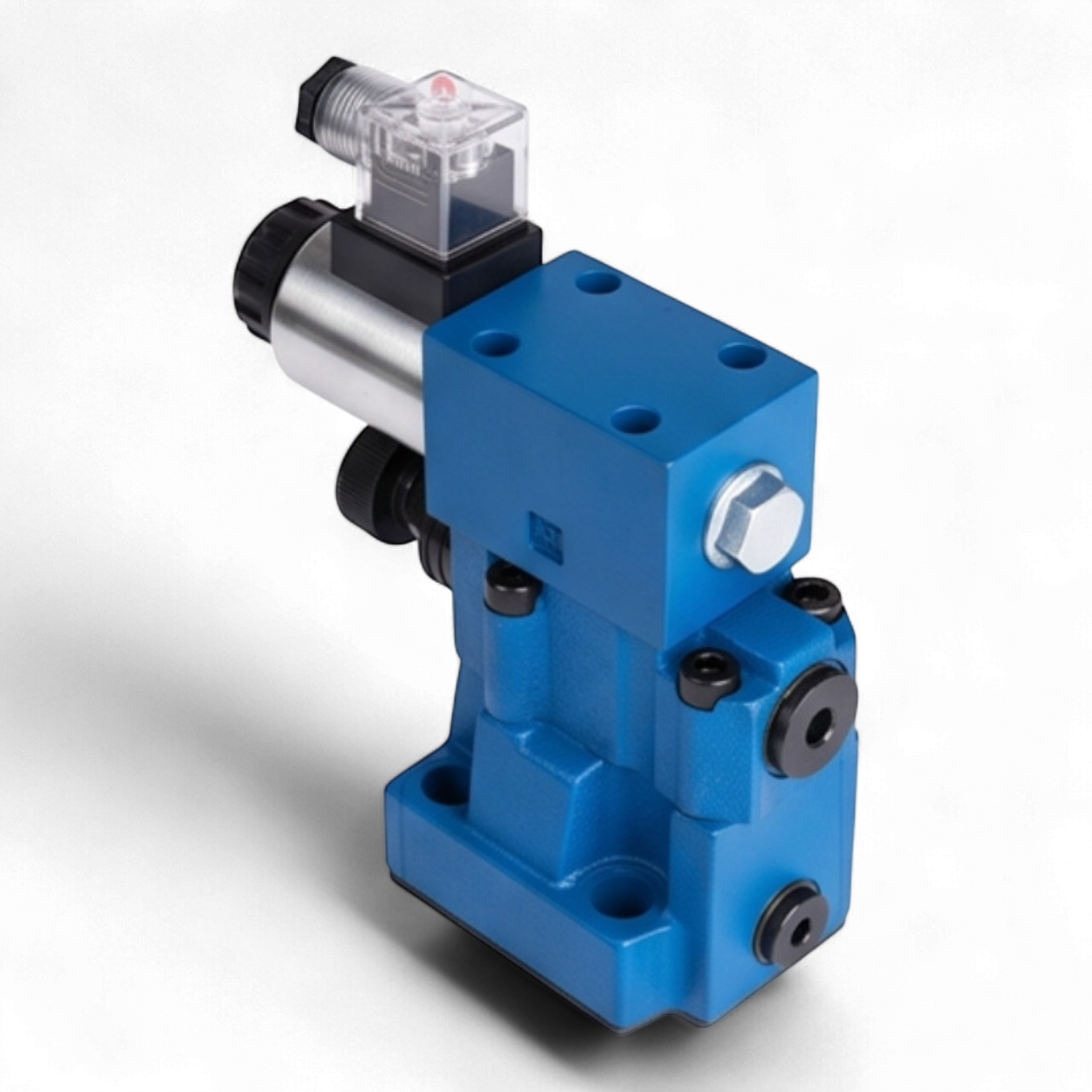

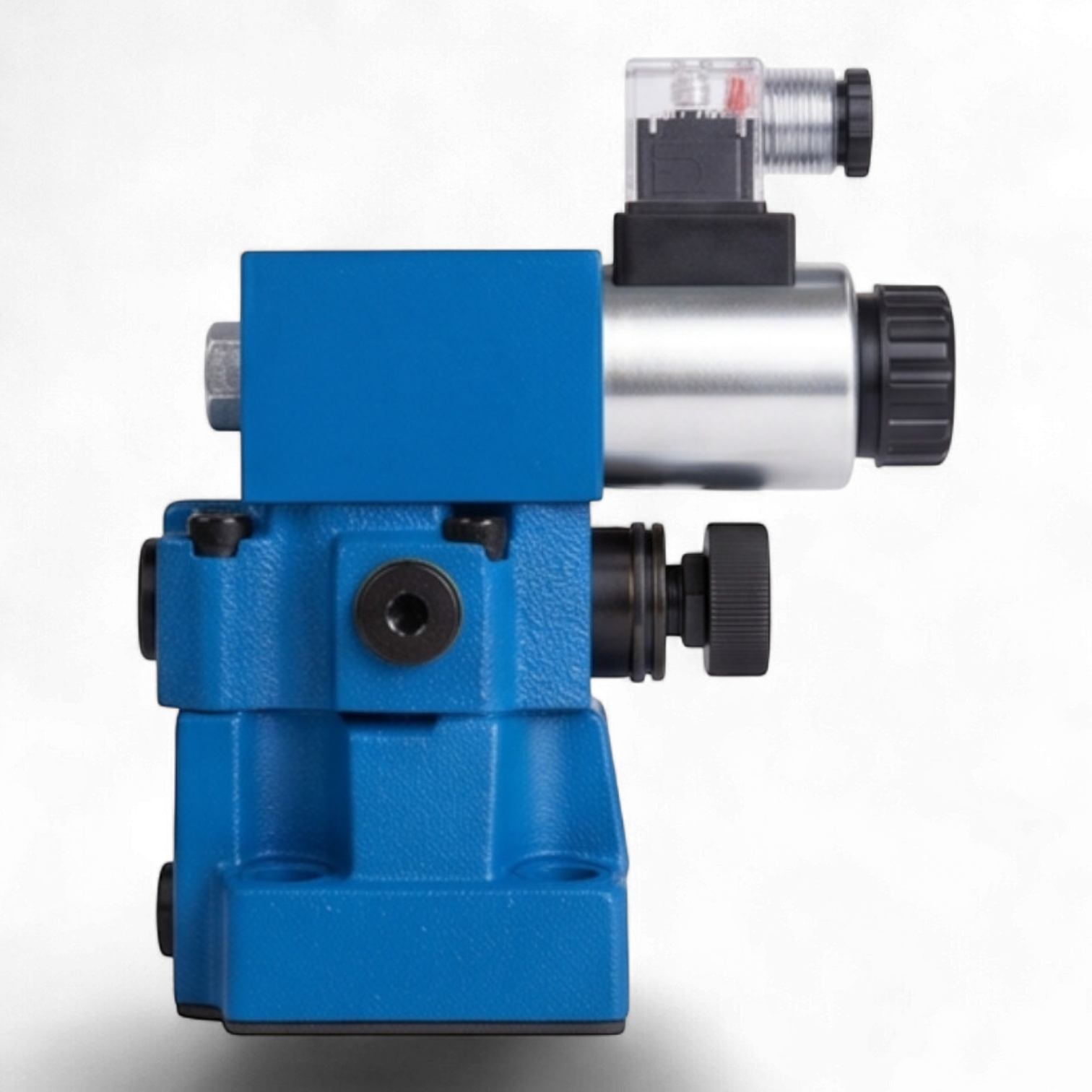

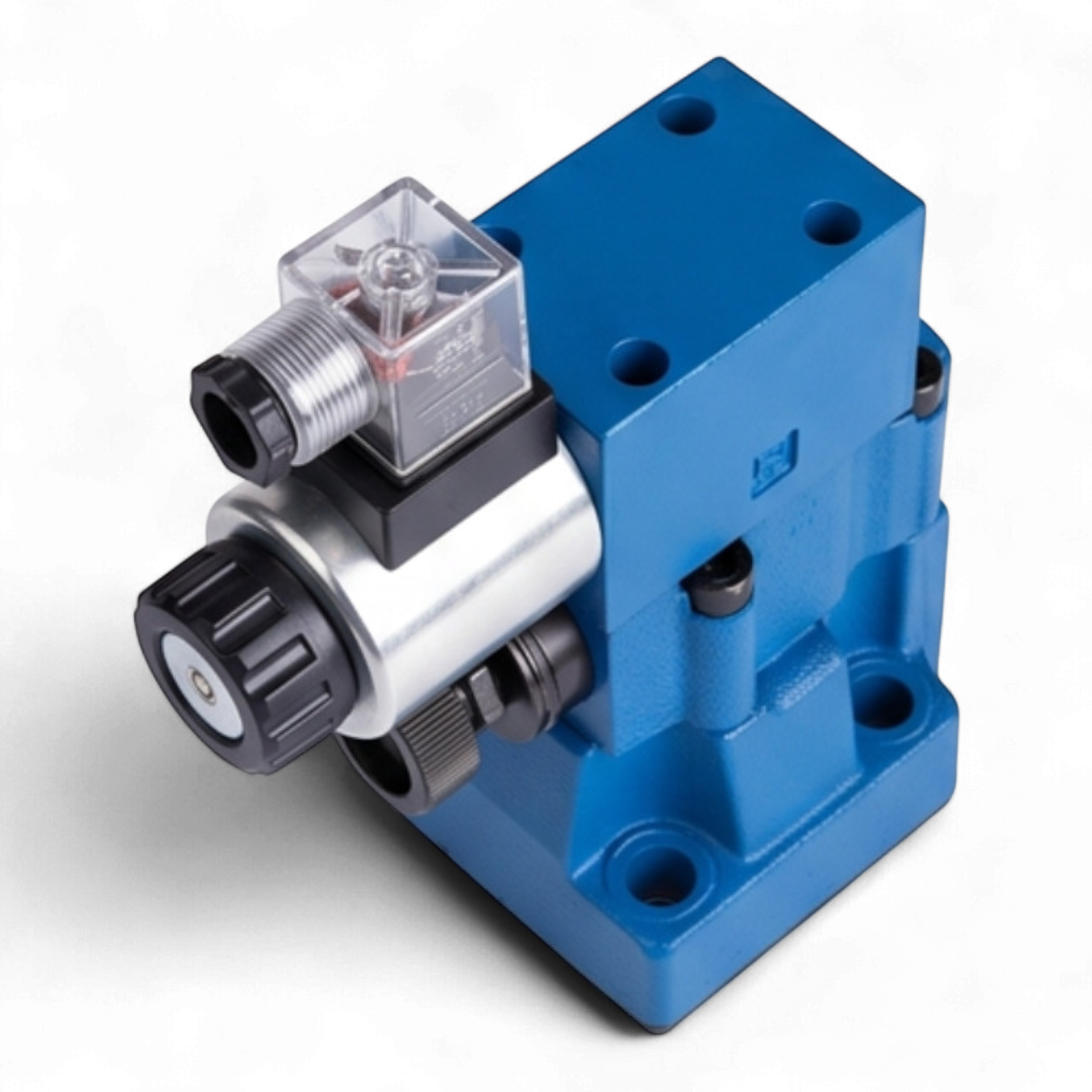

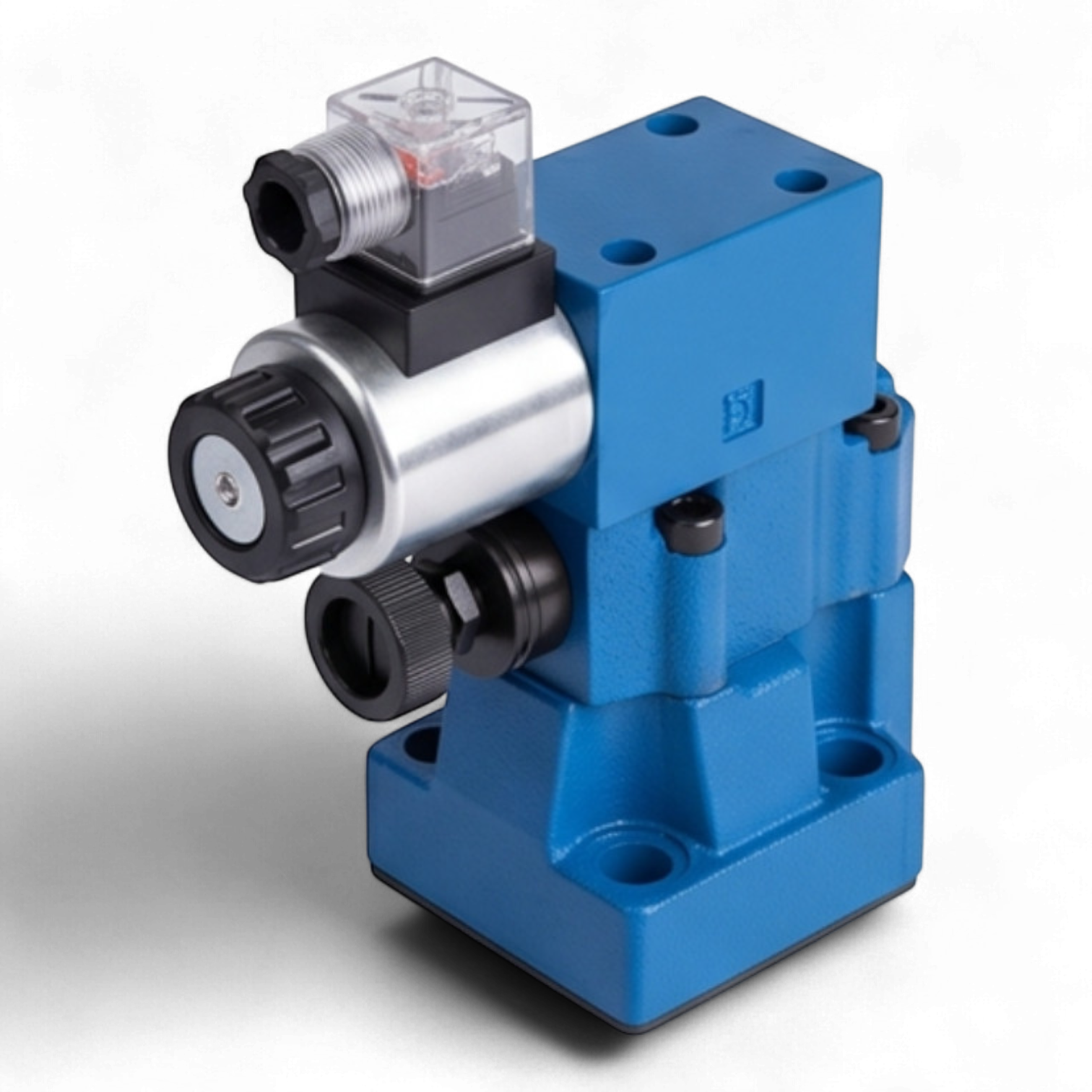

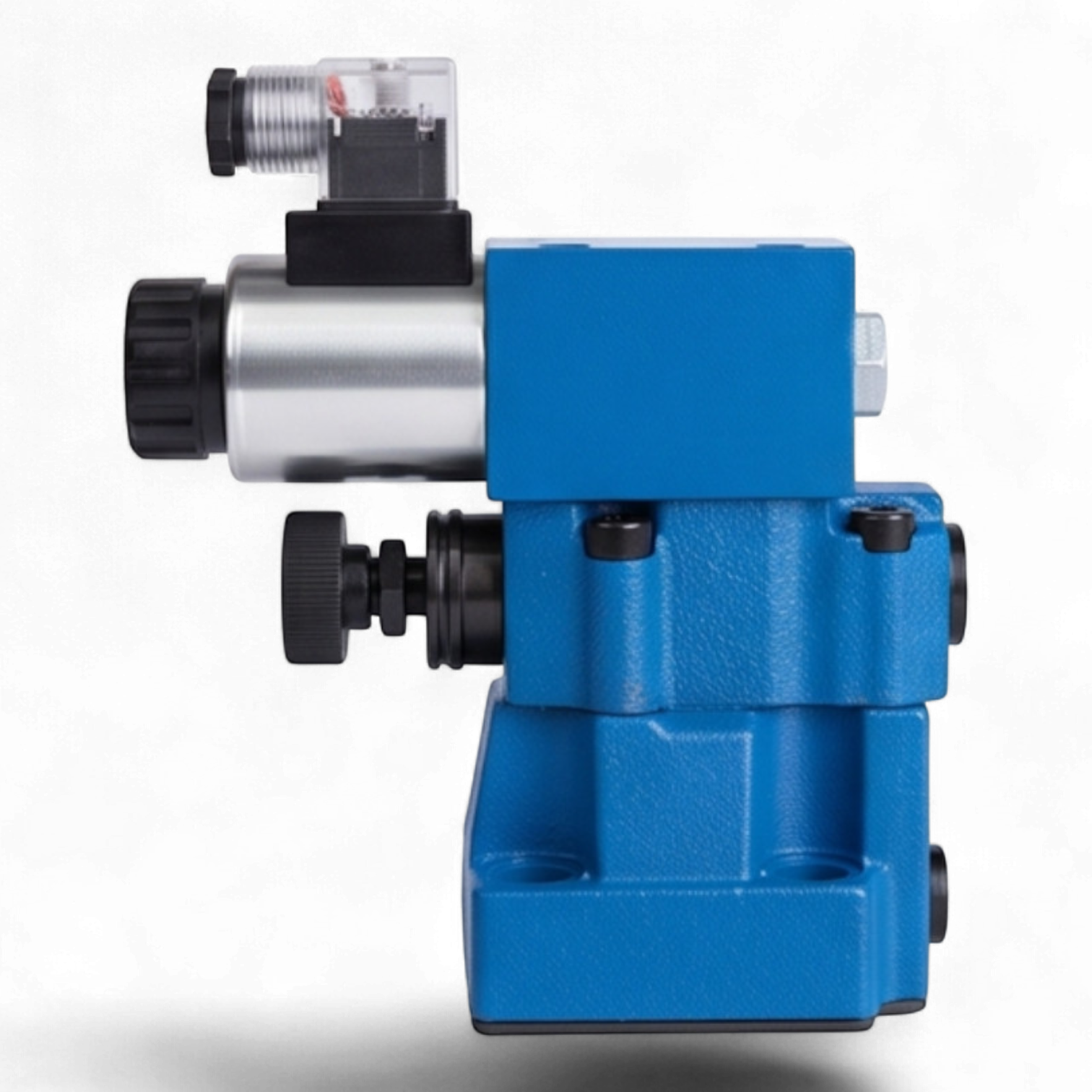

МКПВ-10/3С3Р2.220 - Гидроклапан предохранительный

Техническое описание гидроклапана МКПВ-10/3С3Р2.220

Гидроклапан предохранительный МКПВ-10/3С3Р2.220 является аппаратом непрямого действия стыкового монтажа, предназначенным для поддержания заданного давления в гидравлических системах, защиты их от превышения давления сверх установленного лимита, а также для дистанционной разгрузки системы. Данная модификация классифицируется как нормально-разгруженная с электромагнитным управлением.

Технические характеристики

• Условный проход (Ду): 10 мм
• Номинальный расход: 80 л/мин
• Максимальное рабочее давление: 32 МПа (320 бар)
• Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
• Номинальное давление настройки: 20 МПа (200 бар)
• Тип монтажа: Стыковой (присоединительная поверхность согласно ISO 6264 / CETOP R06)
• Управление разгрузкой: Электромагнитное (пилот ВЕ6.574А.В220)
• Параметры электропитания: Переменный ток ~220-230В / 50Гц
• Регулировочный орган: Рукоятка (тип «Р»)
• Класс защиты: IP65

Конструктивные особенности и принцип работы

Клапан состоит из основного каскада и пилотного каскада управления. Наличие встроенного электромагнитного пилота позволяет осуществлять переход системы в режим разгрузки при подаче или снятии управляющего сигнала. В нормально-разгруженном исполнении (индекс «3») при обесточенном электромагните основной поток рабочей жидкости направляется в линию слива под минимальным давлением.

Структура условного обозначения

Эксплуатационные требования

Рабочая жидкость — минеральные масла с кинематической вязкостью от 10 до 400 сСт. Рекомендуемая тонкость фильтрации не хуже 25 мкм. Температурный режим эксплуатации должен соответствовать параметрам используемой гидравлической жидкости.
