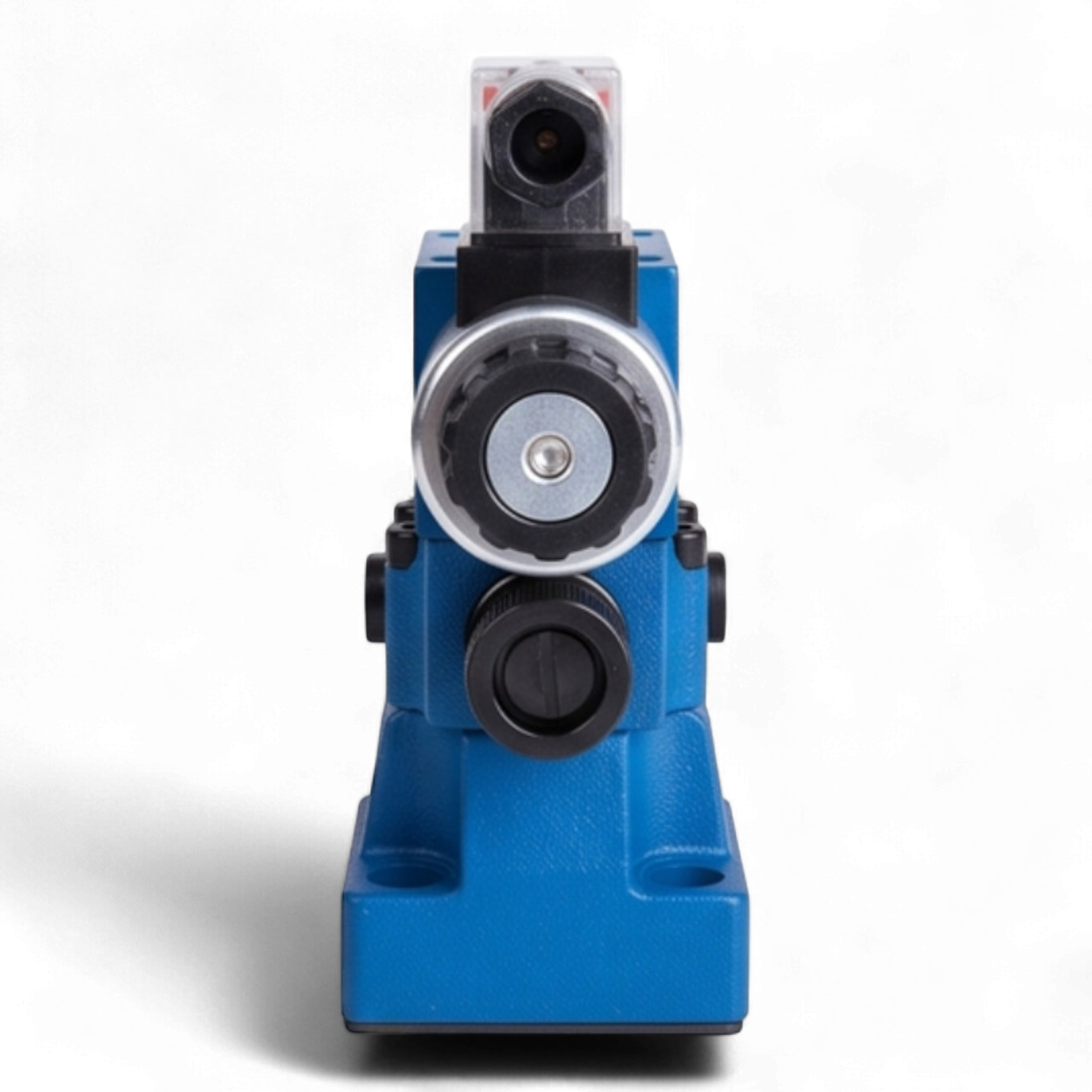

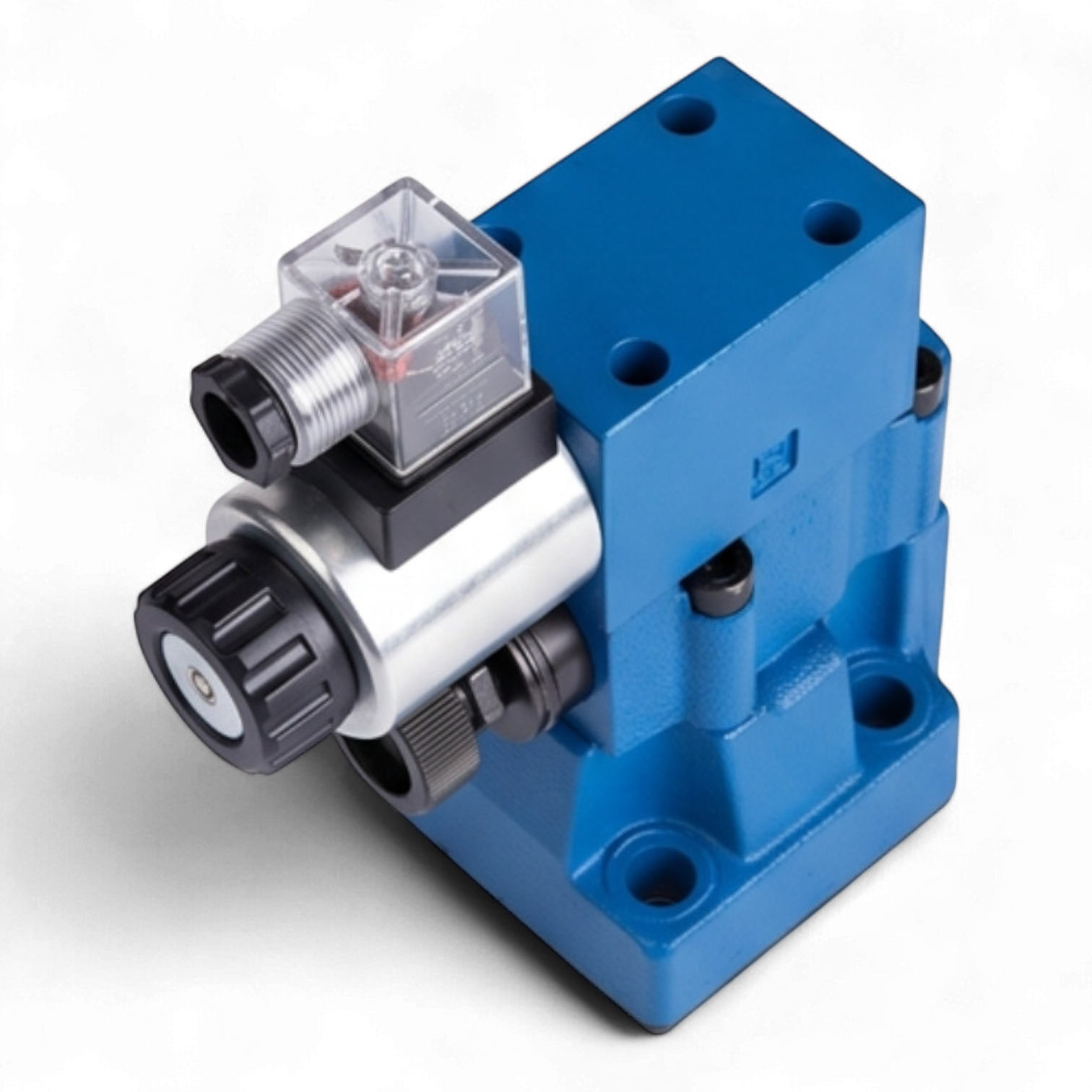

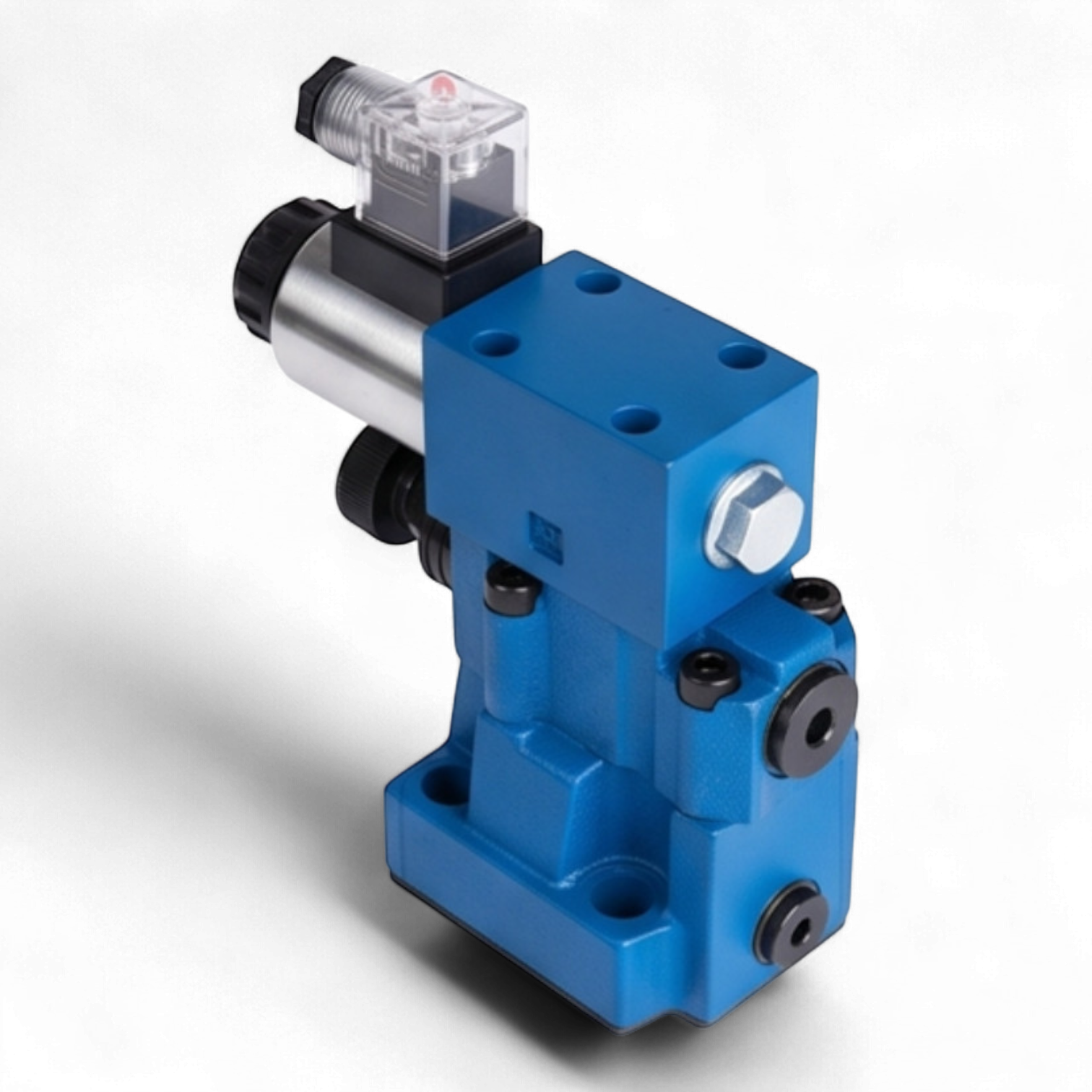

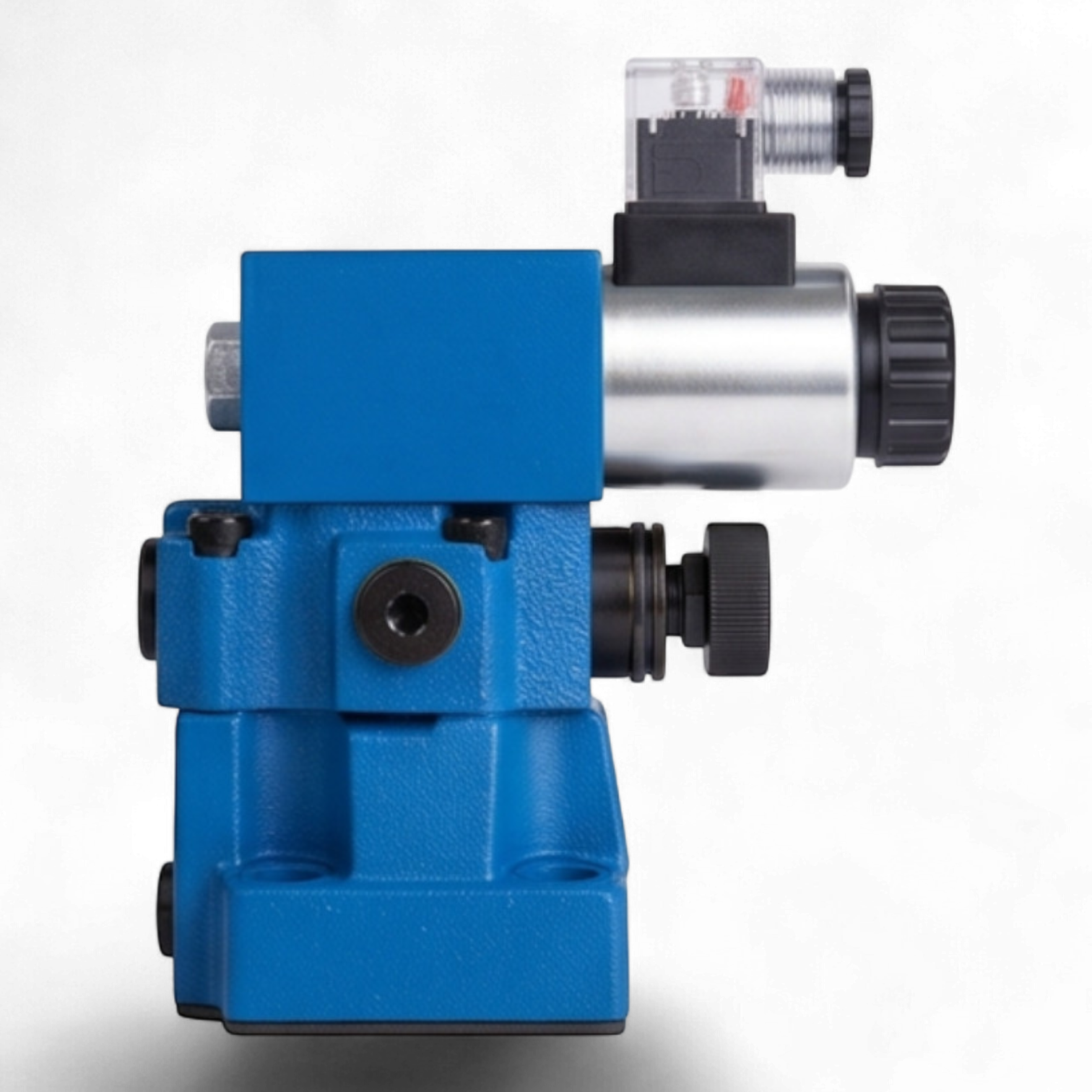

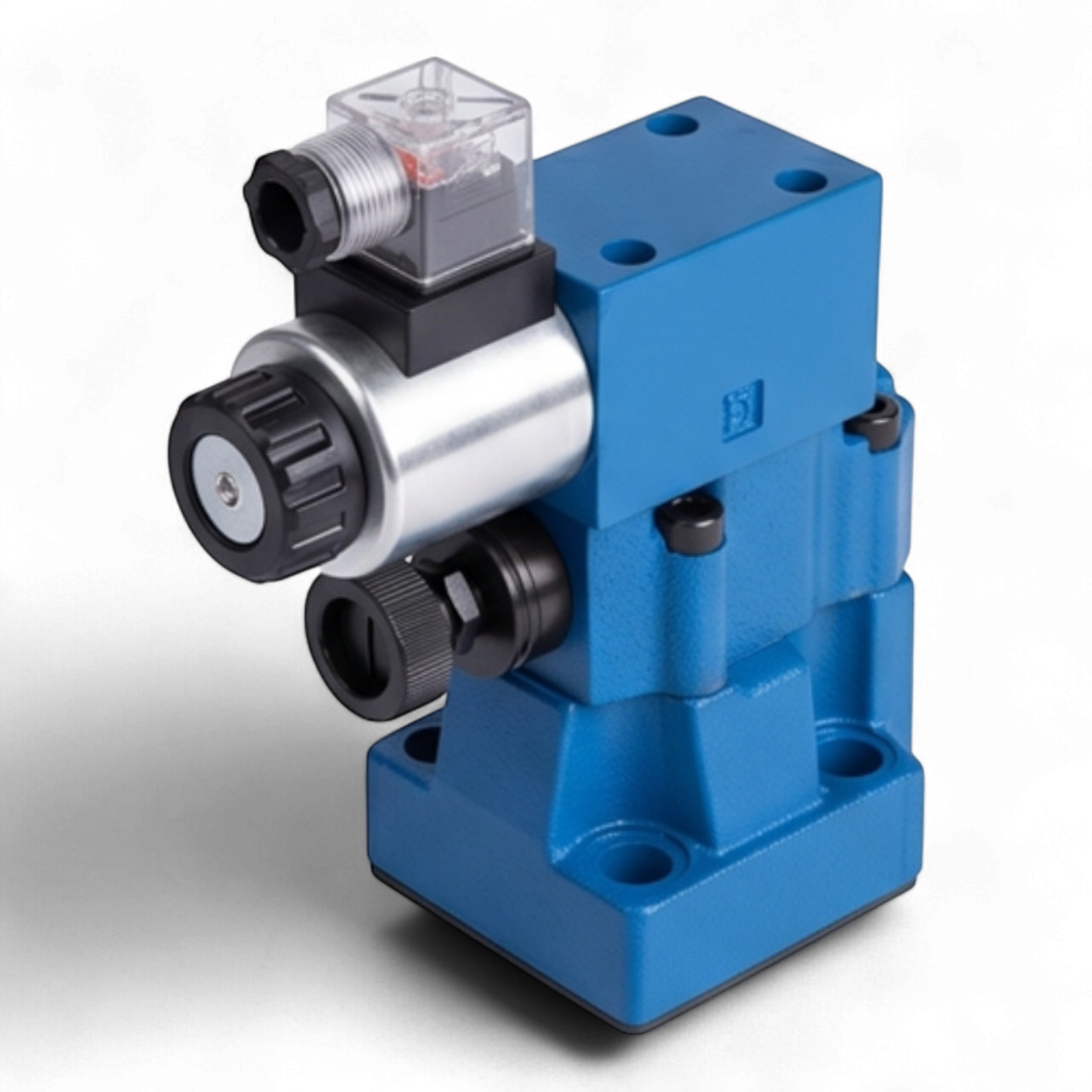

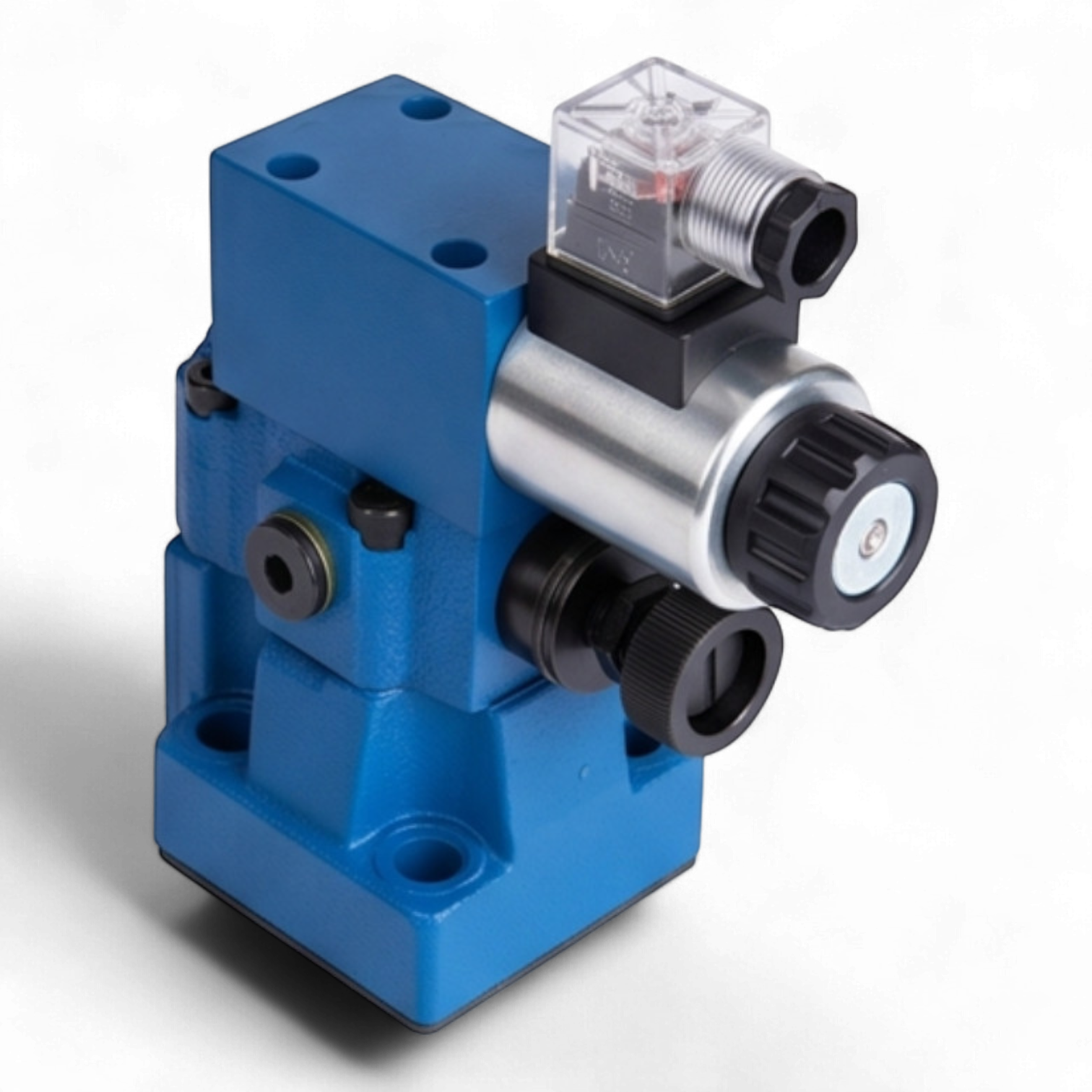

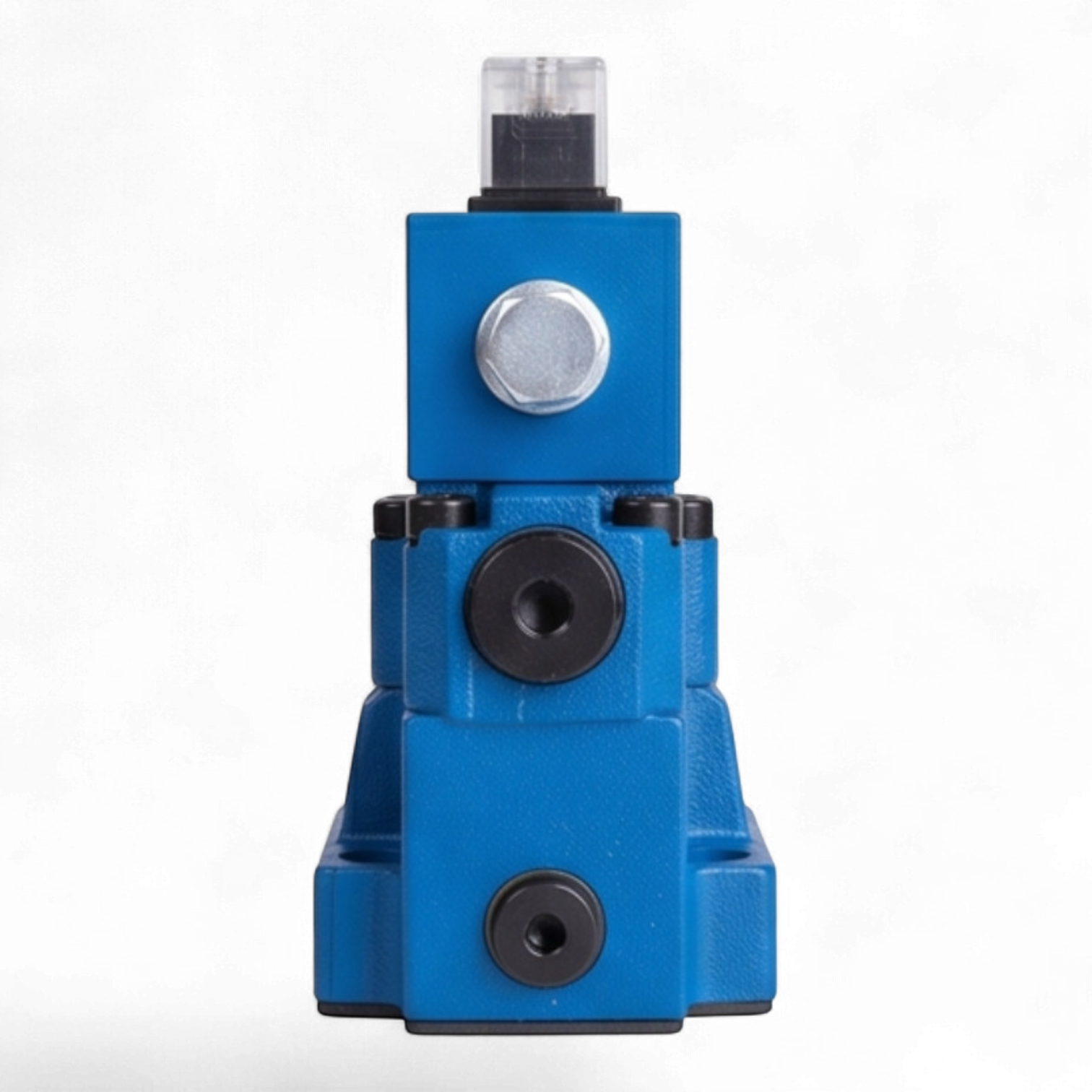

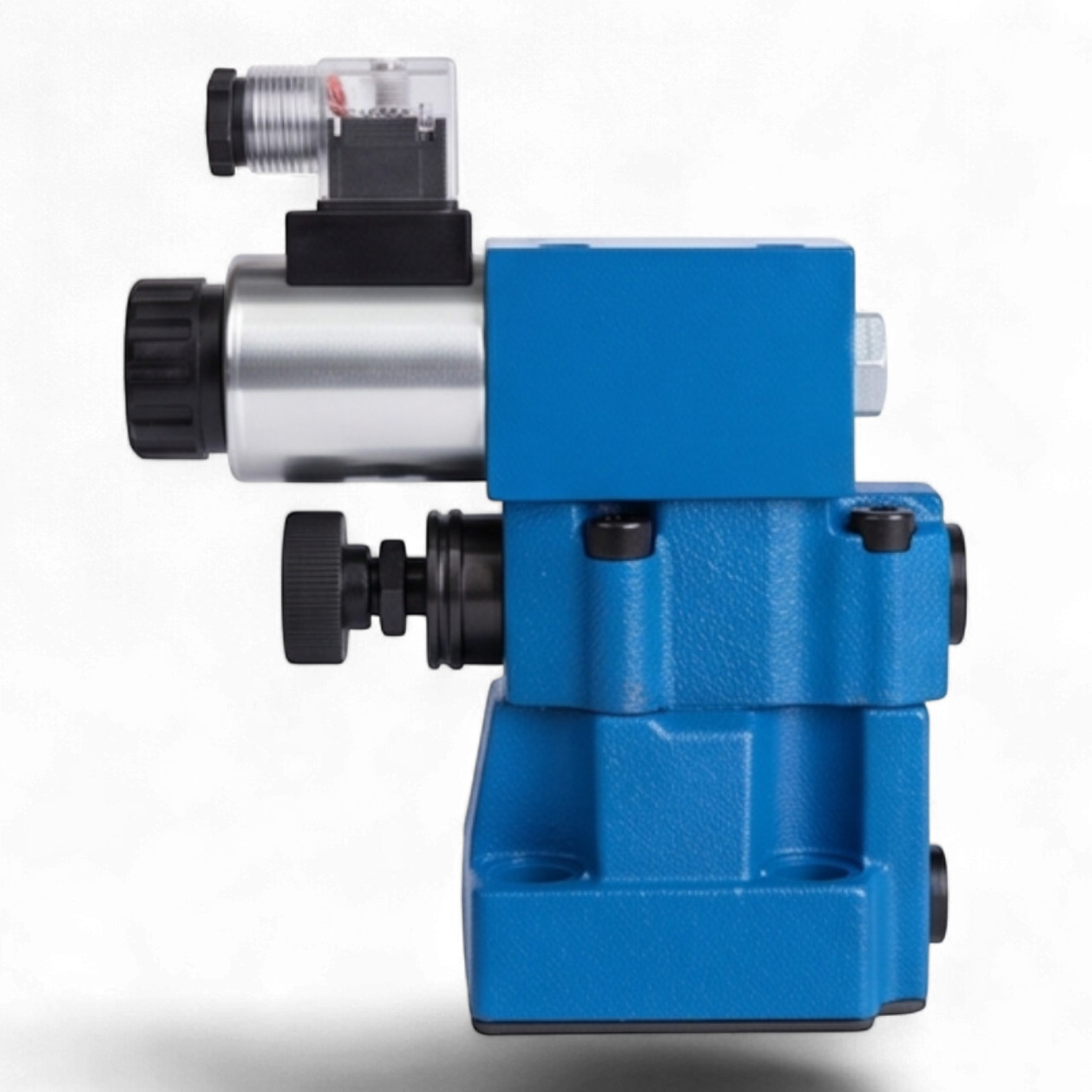

Техническое описание гидроклапана МКПВ-10/3С3Р2.48
Гидроклапан МКПВ-10/3С3Р2.48 представляет собой предохранительный клапан непрямого действия со стыковым типом монтажа. Устройство предназначено для защиты гидравлических систем от превышения установленного рабочего давления, а также для дистанционной разгрузки системы посредством встроенного электромагнитного пилота.
Технические характеристики
- Тип монтажа: Стыковой (плитный), стандарт ISO 6264 (CETOP R06).
- Условный проход (Ду): 10 мм.
- Номинальное рабочее давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар).
- Номинальный расход: 80 л/мин.
- Тип управления разгрузкой: Электромагнитное, пилот ВЕ6.574А.Г48.
- Функциональное исполнение: Нормально-разгруженный (при обесточенном электромагните система находится в режиме разгрузки).
- Напряжение питания соленоида: 48 В постоянного тока (DC).
- Регулировочный орган: Рукоятка (ручка).
- Класс защиты: IP65 (с разъемом DIN 43650 A).
Конструктивные особенности
Конструкция клапана включает основной каскад и пилотный каскад управления. Стыковой монтаж обеспечивает высокую герметичность соединения и удобство технического обслуживания без демонтажа трубопроводов. Наличие светодиодной индикации на электрическом соединителе позволяет визуально контролировать подачу питания на катушку управления.
Эксплуатационные параметры
Клапан предназначен для работы на минеральных маслах с кинематической вязкостью от 10 до 400 сСт. Рекомендуемая тонкость фильтрации рабочей жидкости — не менее 25 мкм.
