Техническое описание гидроклапана МКПВ-10/3С3Р3.110
Предохранительный гидроклапан непрямого действия МКПВ-10/3С3Р3.110 предназначен для поддержания заданного давления в гидравлических системах стационарных и мобильных машин, защиты гидропривода от превышения давления сверх установленного лимита, а также для дистанционной разгрузки системы через электромагнитное управление.
Основные технические характеристики
- Тип монтажа: Стыковой (плитный), стандарт присоединения ISO 6264 (CETOP R06).
- Условный проход (Ду): 10 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 5,0 – 35,0 МПа (50 – 350 бар).
- Номинальный расход: 80 л/мин.
- Тип управления разгрузкой: Электромагнитное, пилотный клапан ВЕ6.574А.
- Функциональное состояние: Нормально-разгруженный (при обесточенном электромагните система находится в режиме разгрузки).
- Параметры электропитания: Переменный ток (AC) 110В / 50Гц.
- Класс защиты: IP65 (пыле- и влагозащищенное исполнение разъема DIN43650 A).
Конструктивные особенности

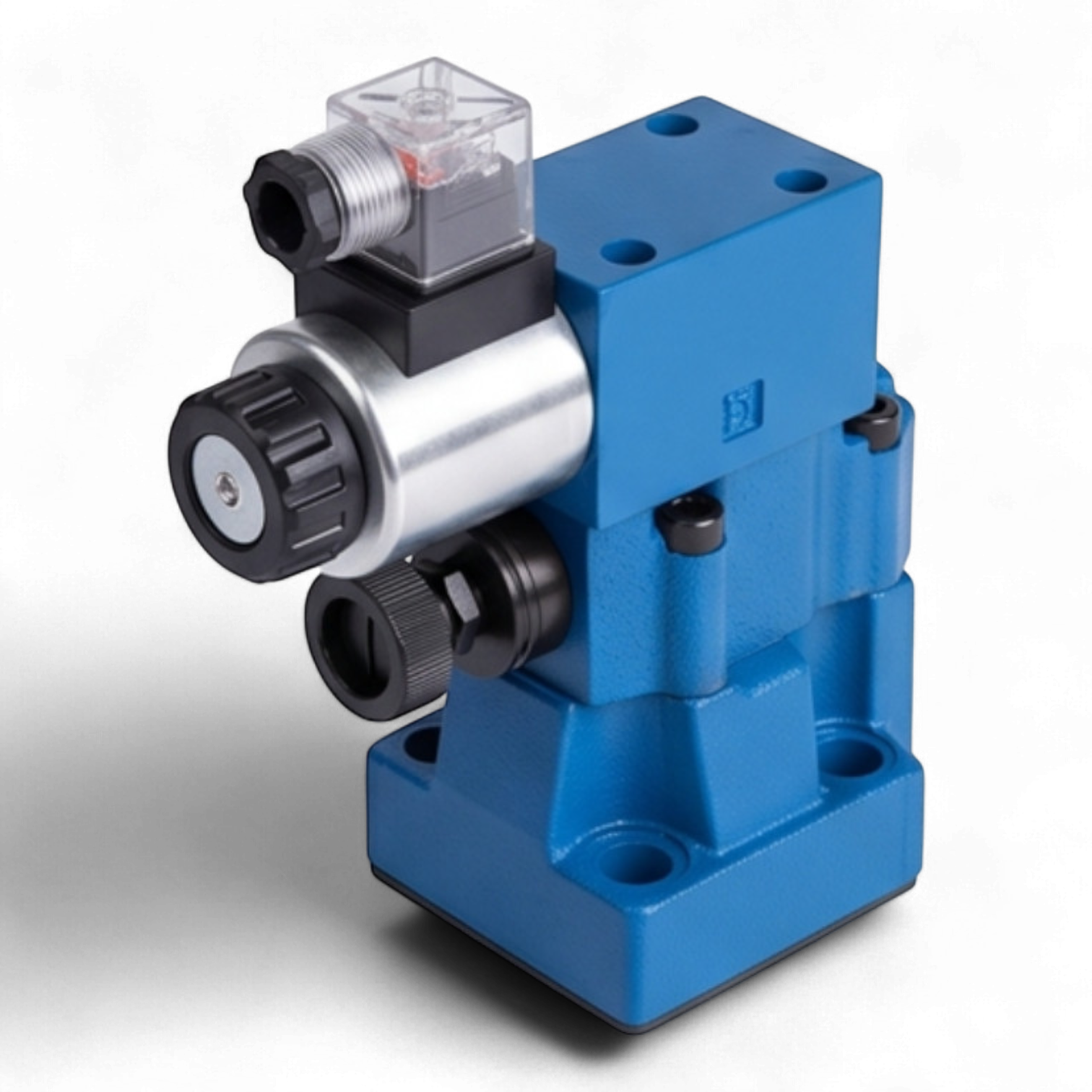

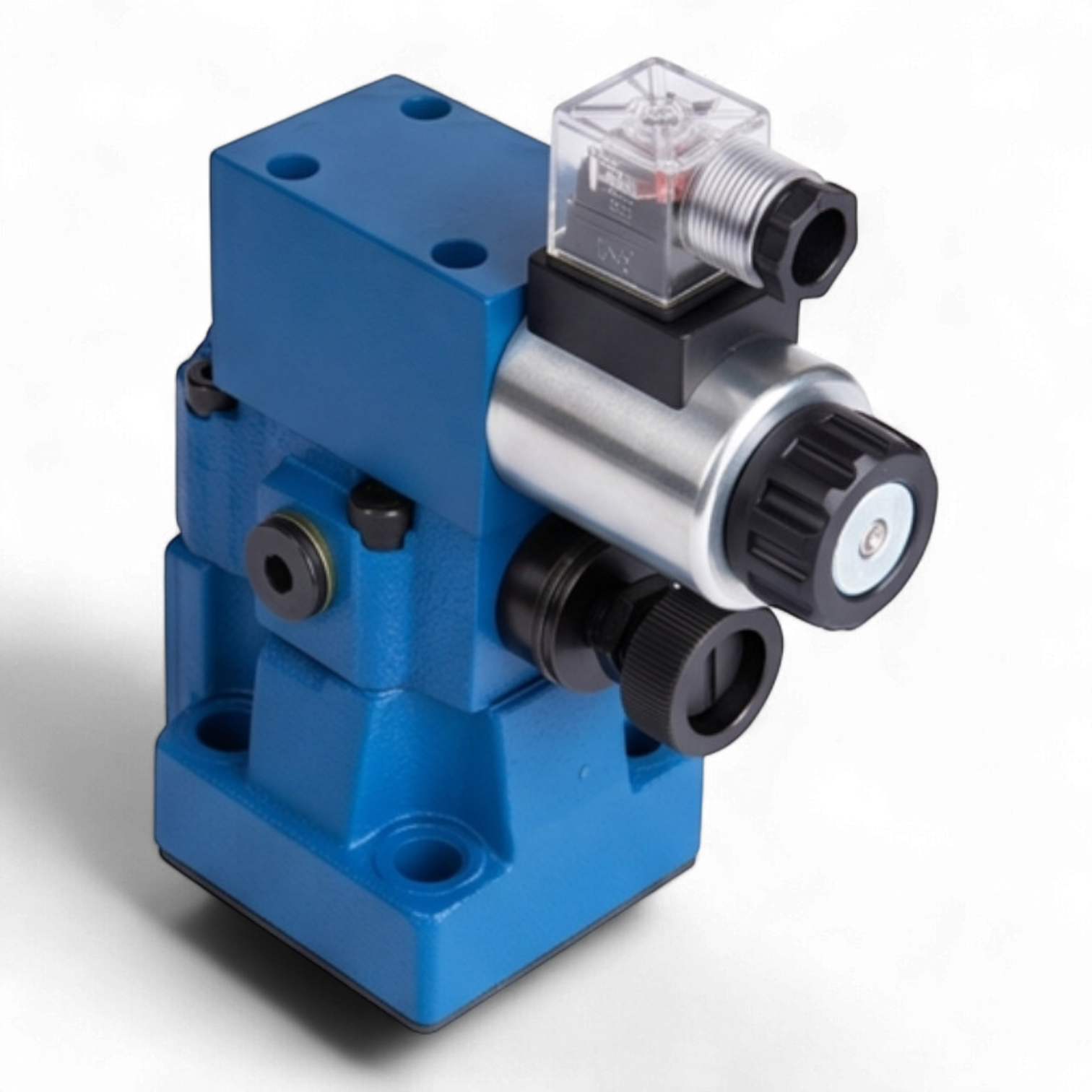

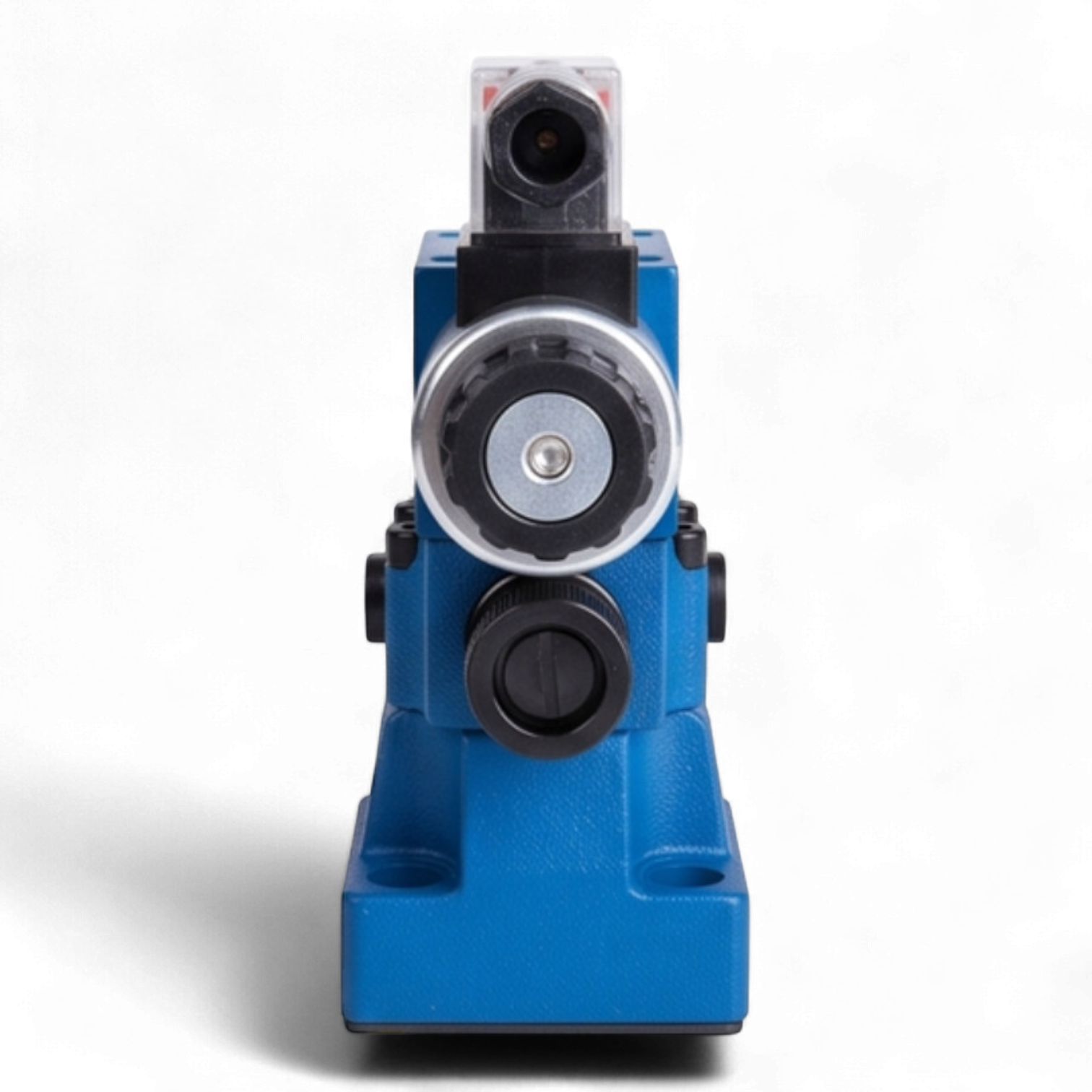

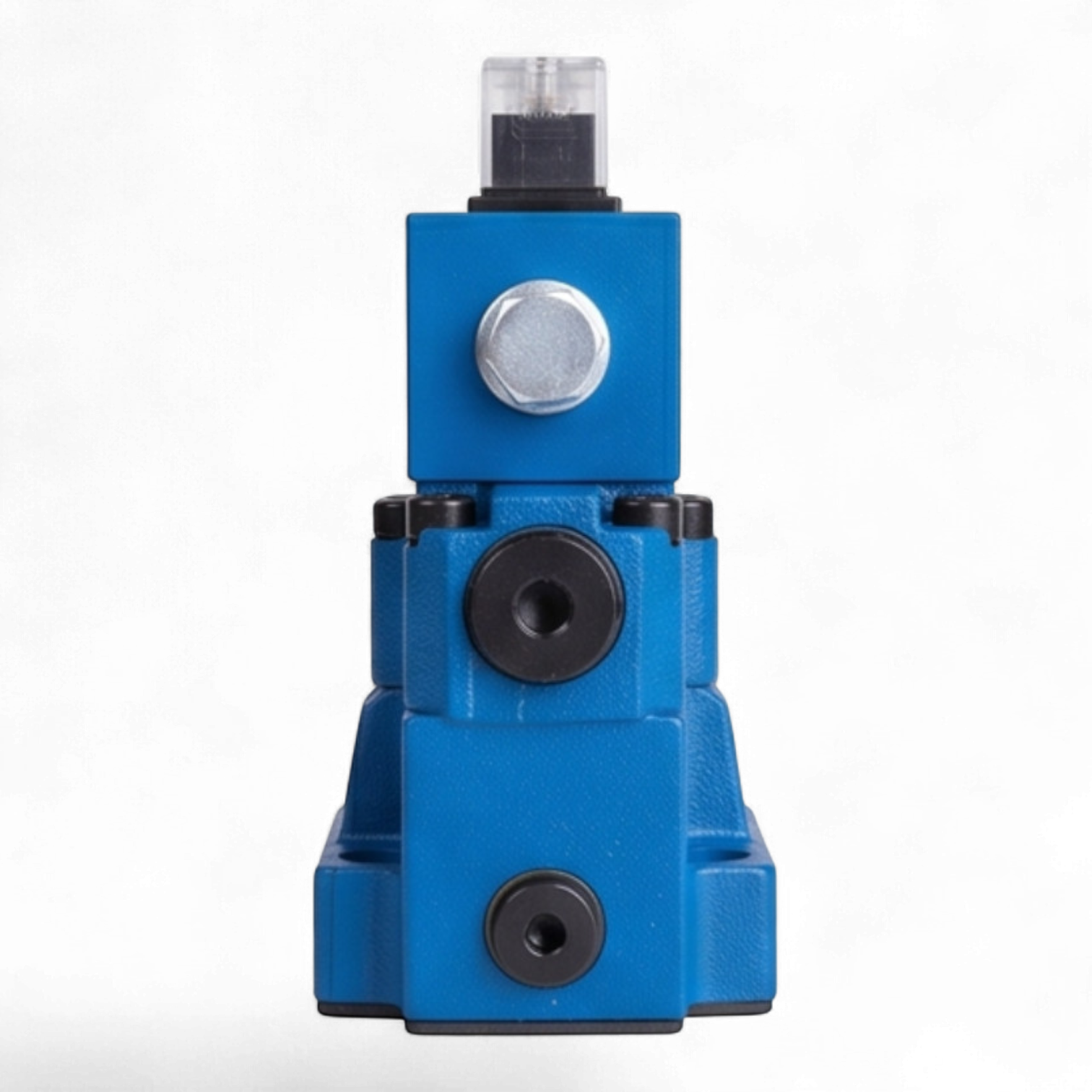

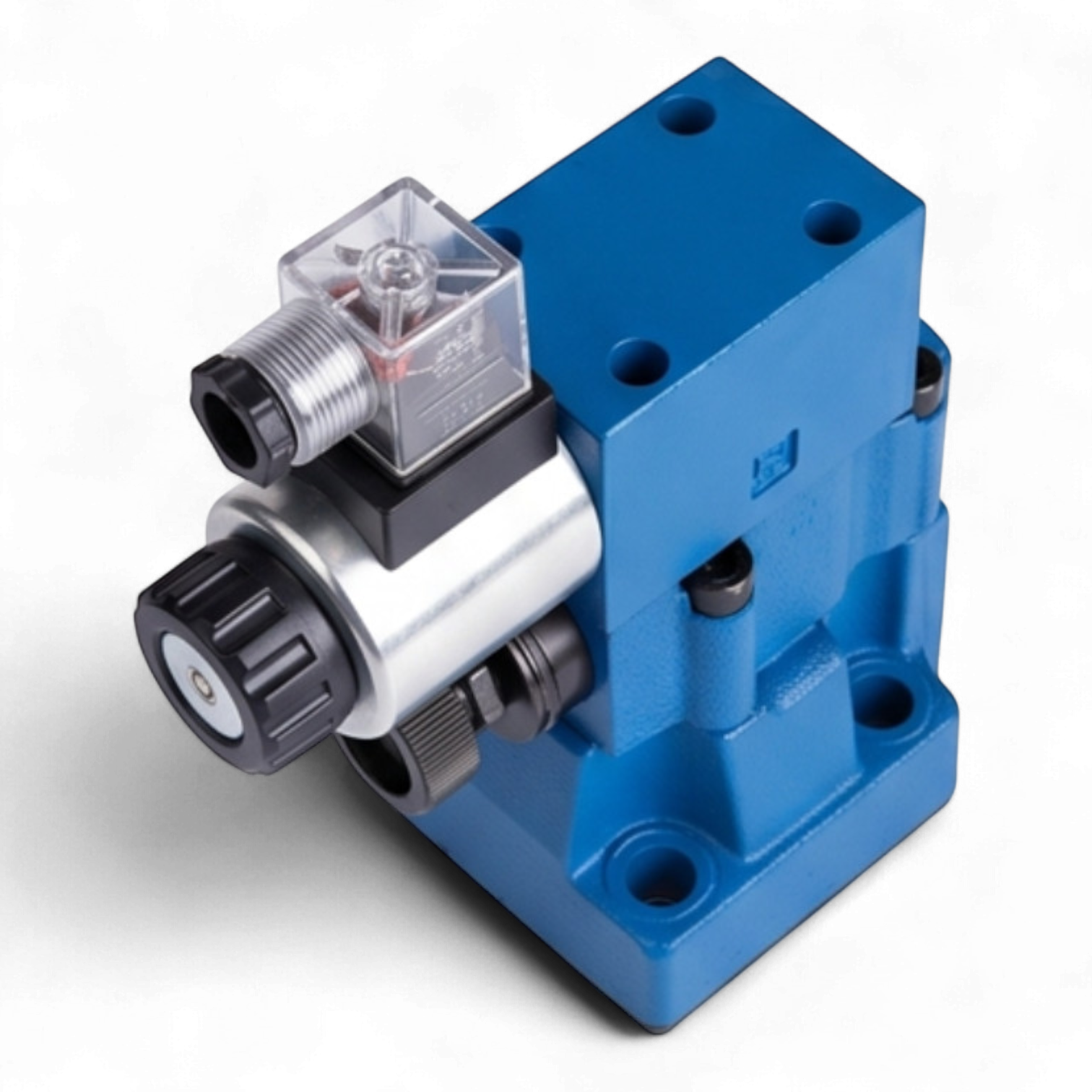

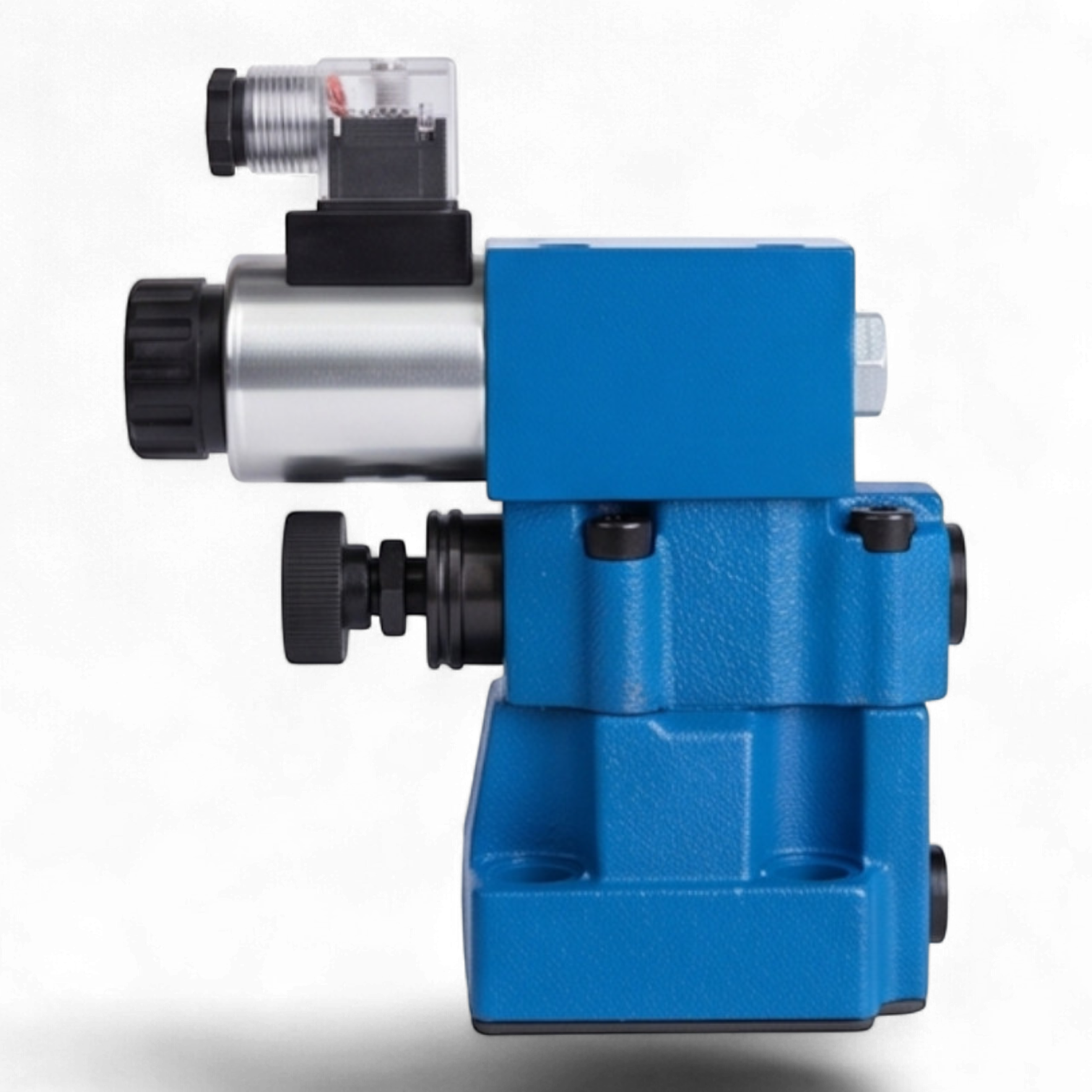

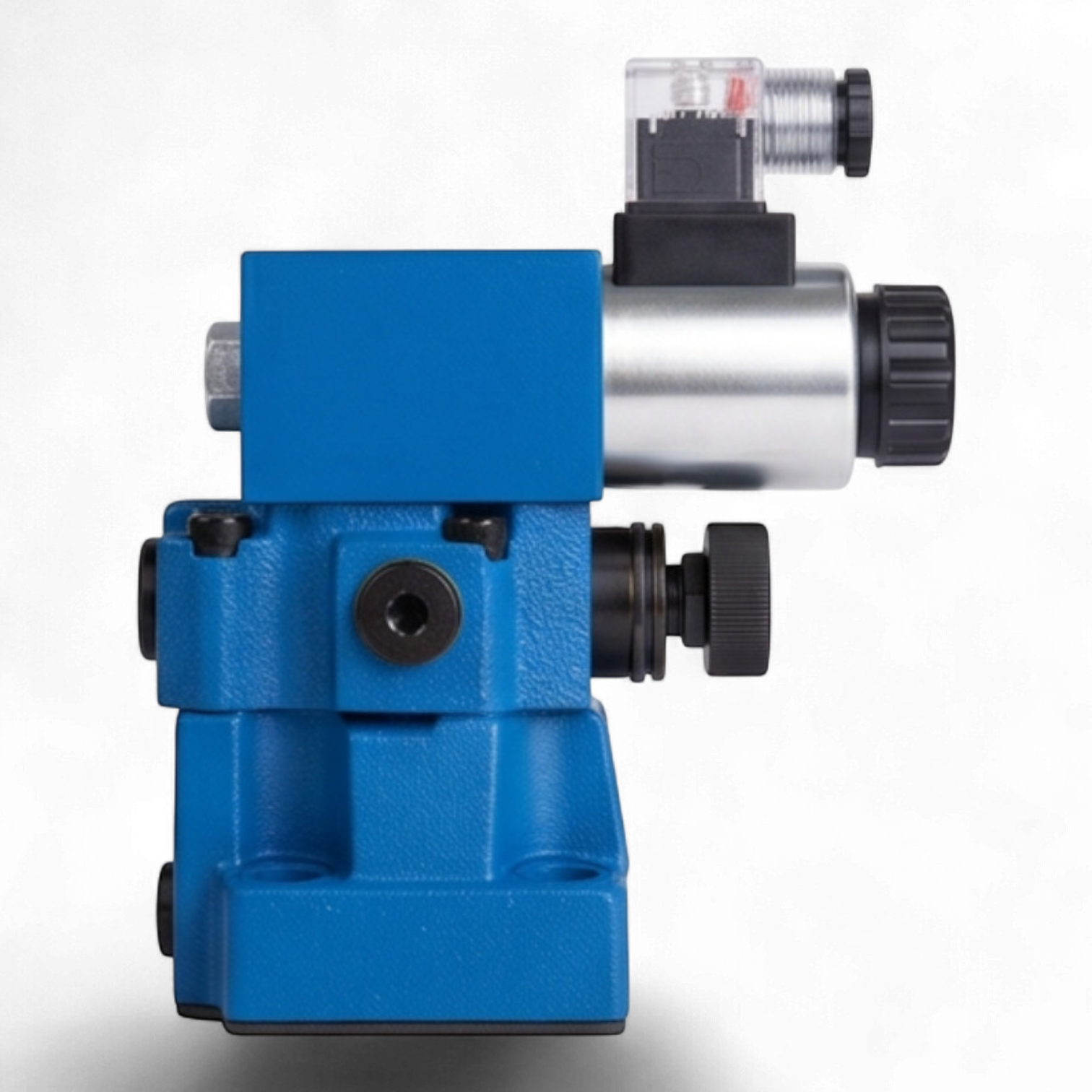

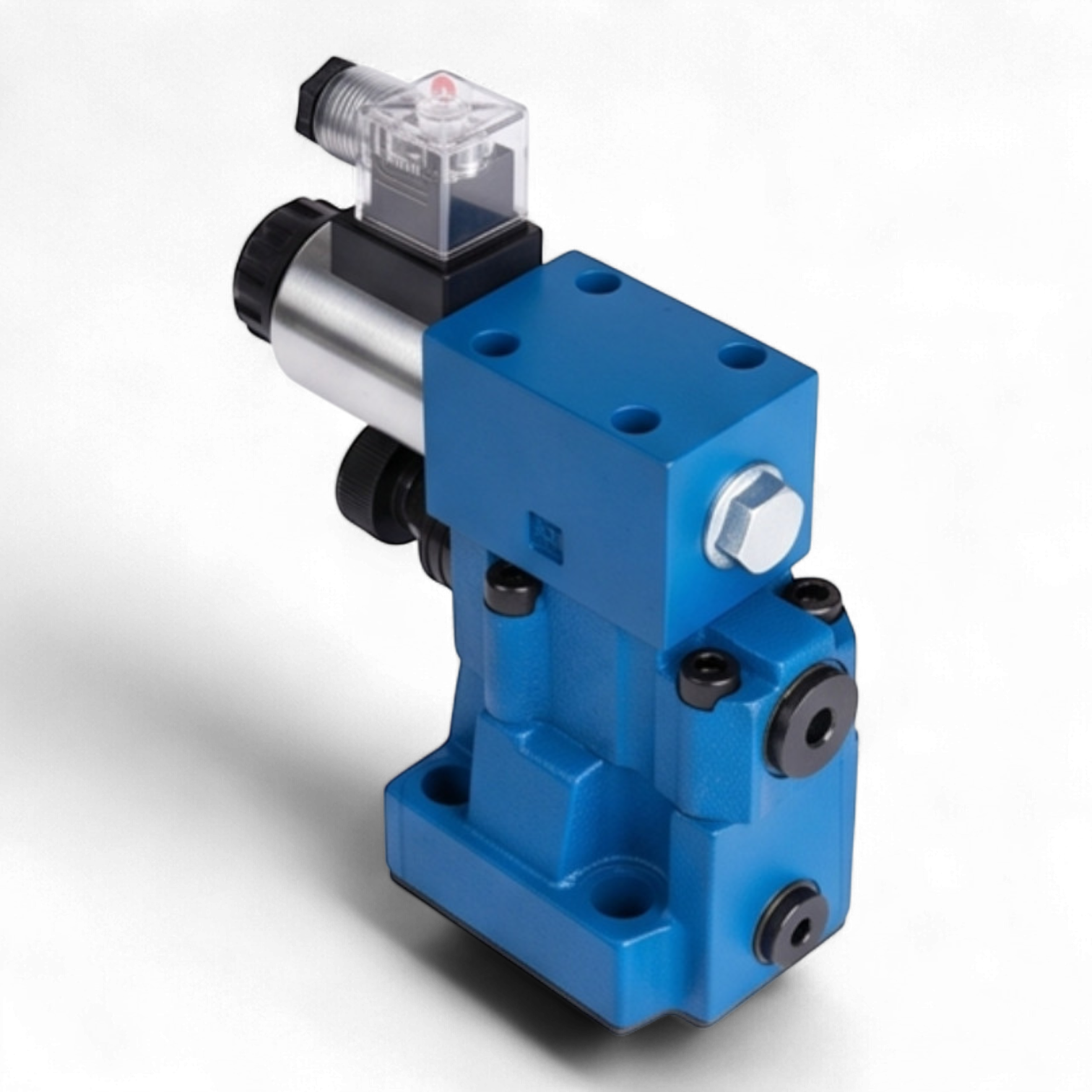

Клапан состоит из основного каскада и пилотного каскада управления. Регулировка давления срабатывания осуществляется вручную с помощью рукоятки. Наличие светодиодной индикации на электрическом соединителе позволяет визуально контролировать подачу питания на катушку управления. Устройство рассчитано на работу с минеральными маслами кинематической вязкостью от 10 до 400 сСт при тонкости фильтрации не хуже 25 мкм.
Расшифровка маркировки (структура обозначения)
Маркировка МКПВ-10/3С3Р3.110 включает следующие параметры:
МКПВ — Клапан предохранительный взрывного/непрямого действия.
10 — Условный проход 10 мм.
3 — Номинальное давление на входе (32 МПа).
С — Стыковой способ монтажа.
3 — Исполнение с электромагнитным управлением (нормально-разгруженный).
Р — Регулировочное устройство: рукоятка.
3 — Диапазон настройки давления до 32 МПа.
110 — Напряжение питания катушки 110В AC.
