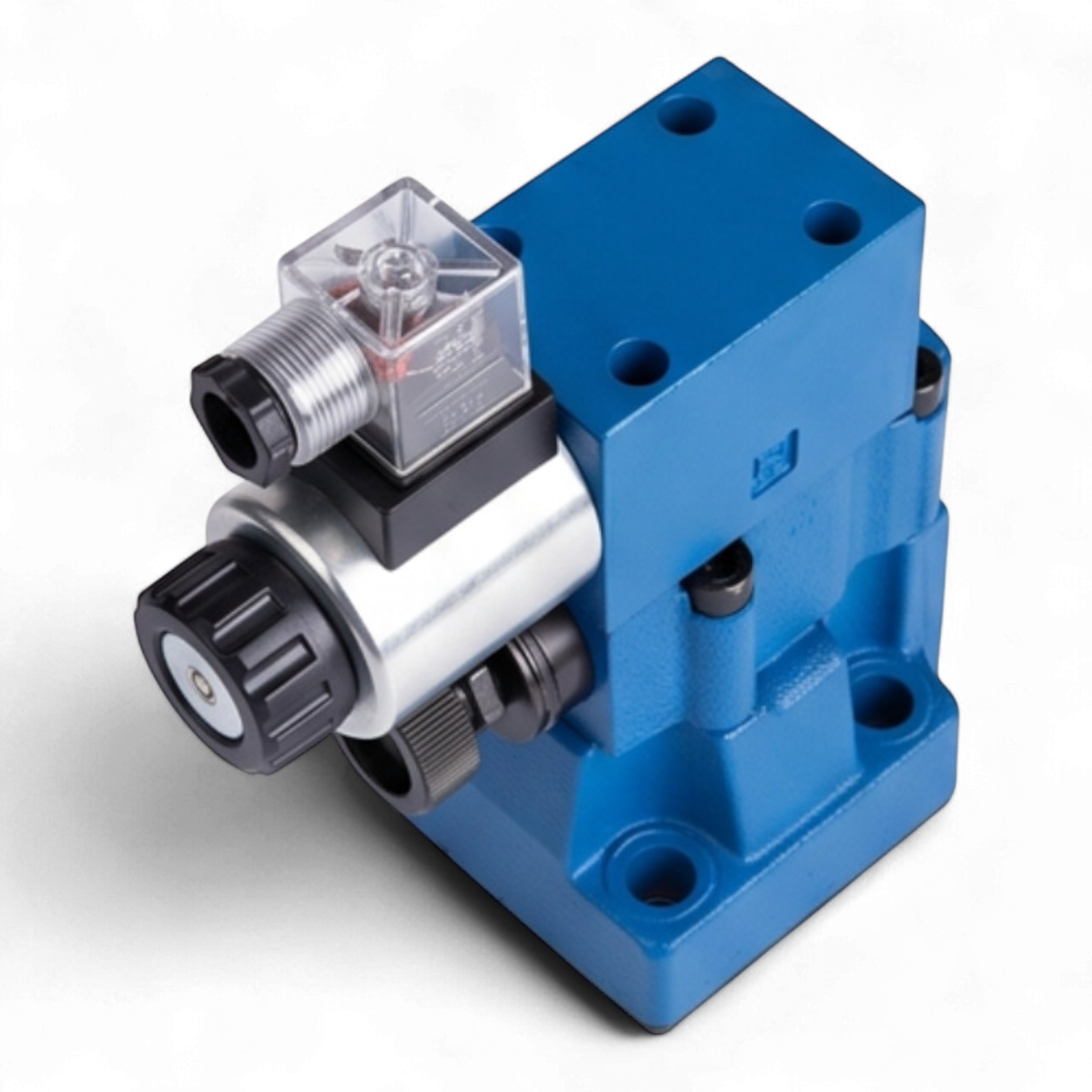

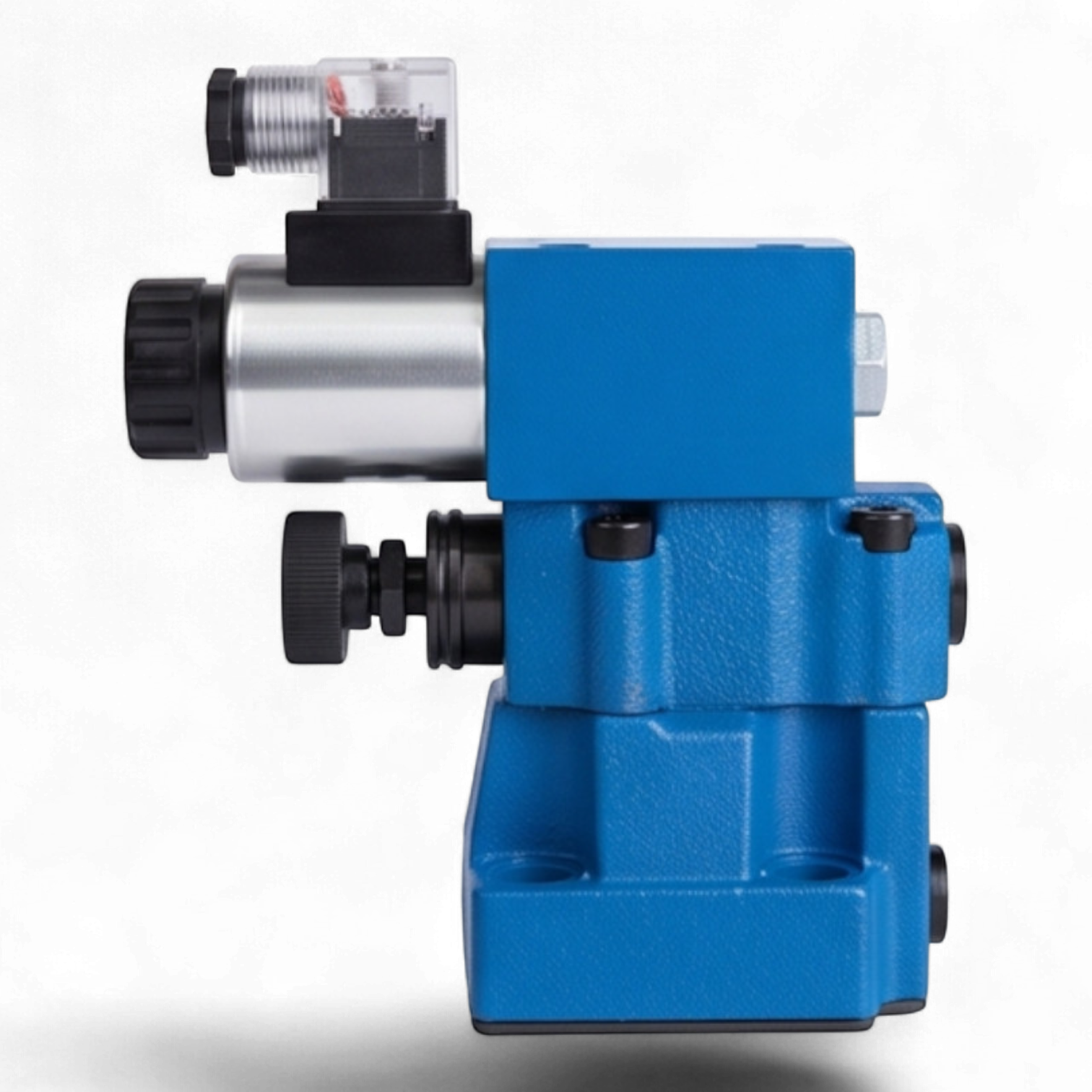

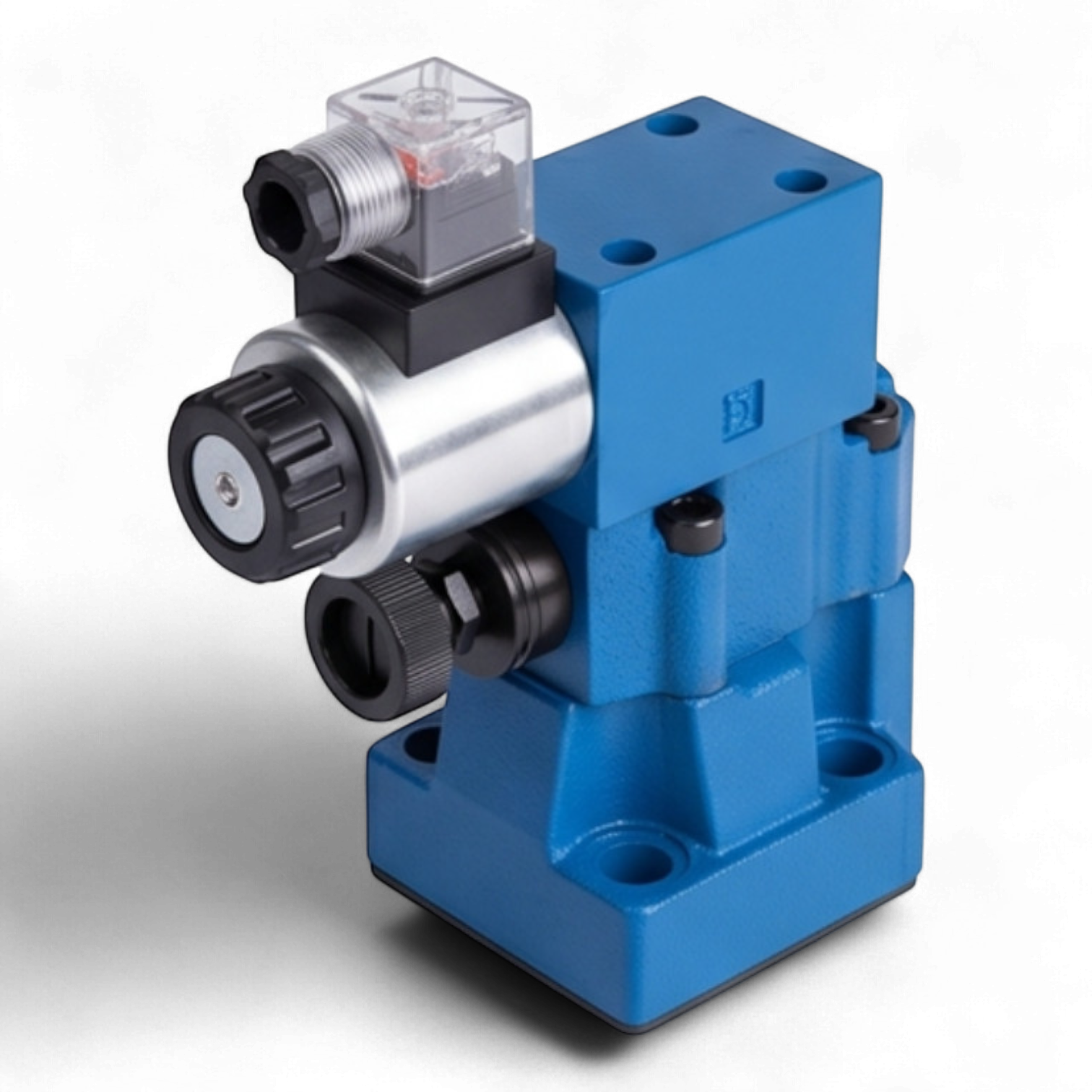

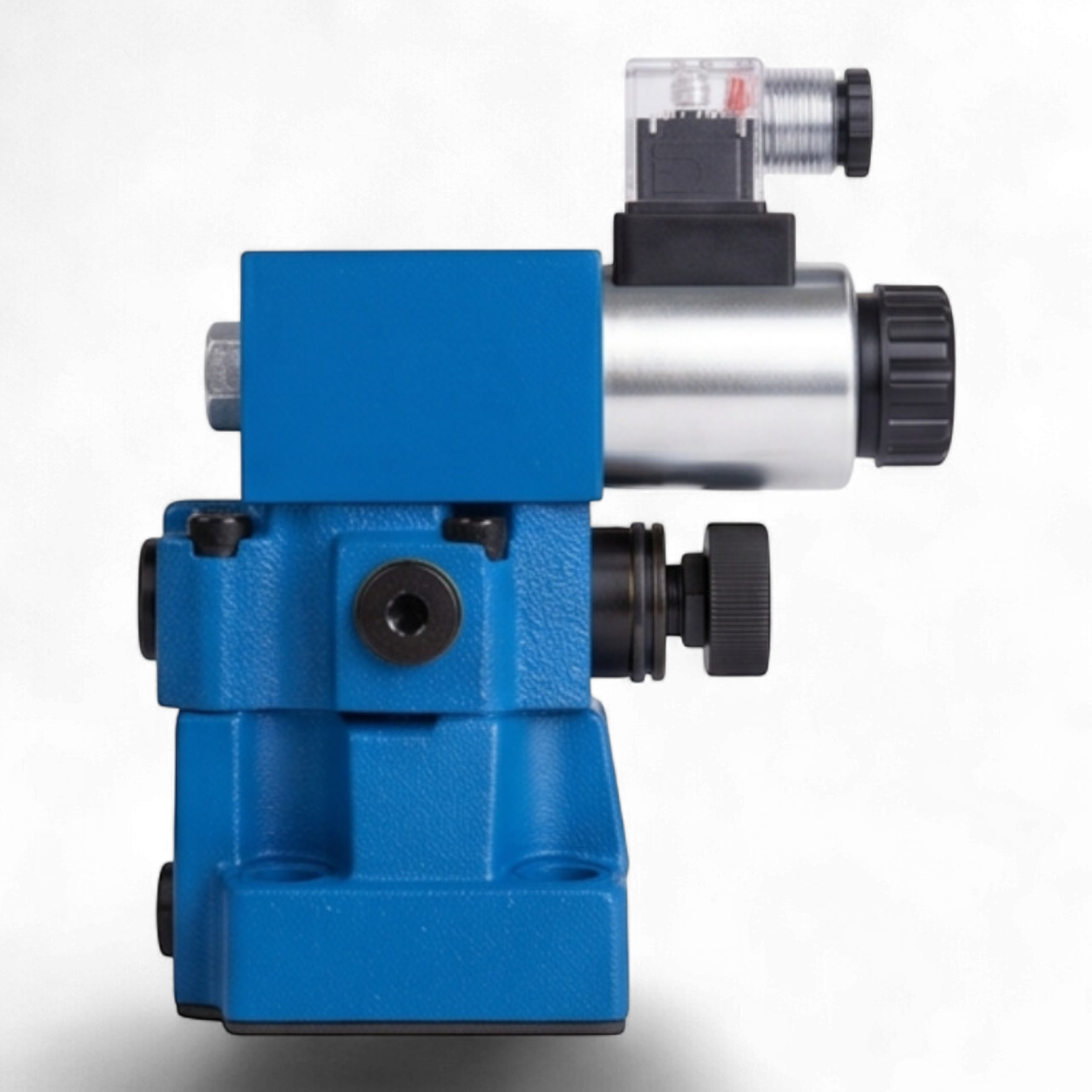

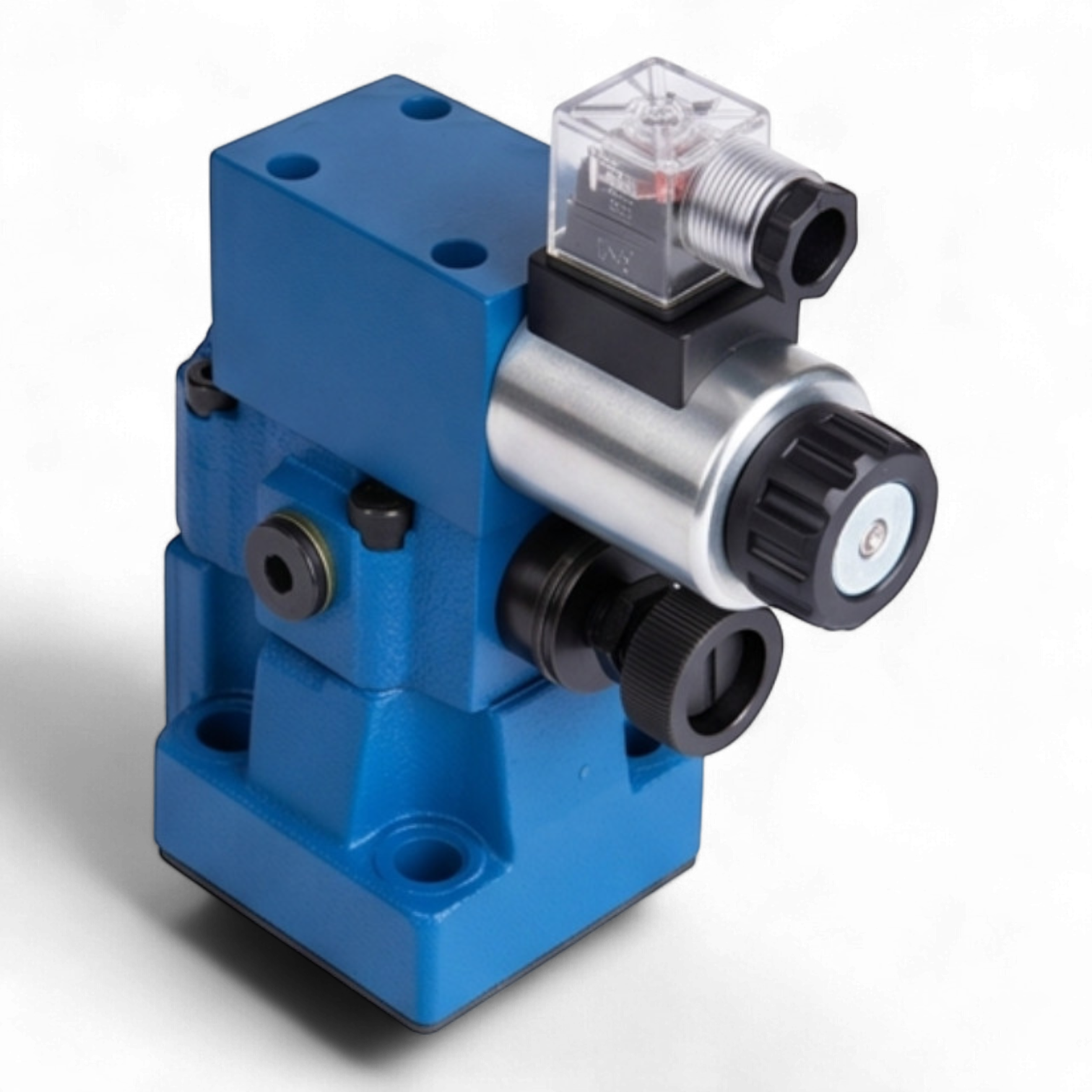

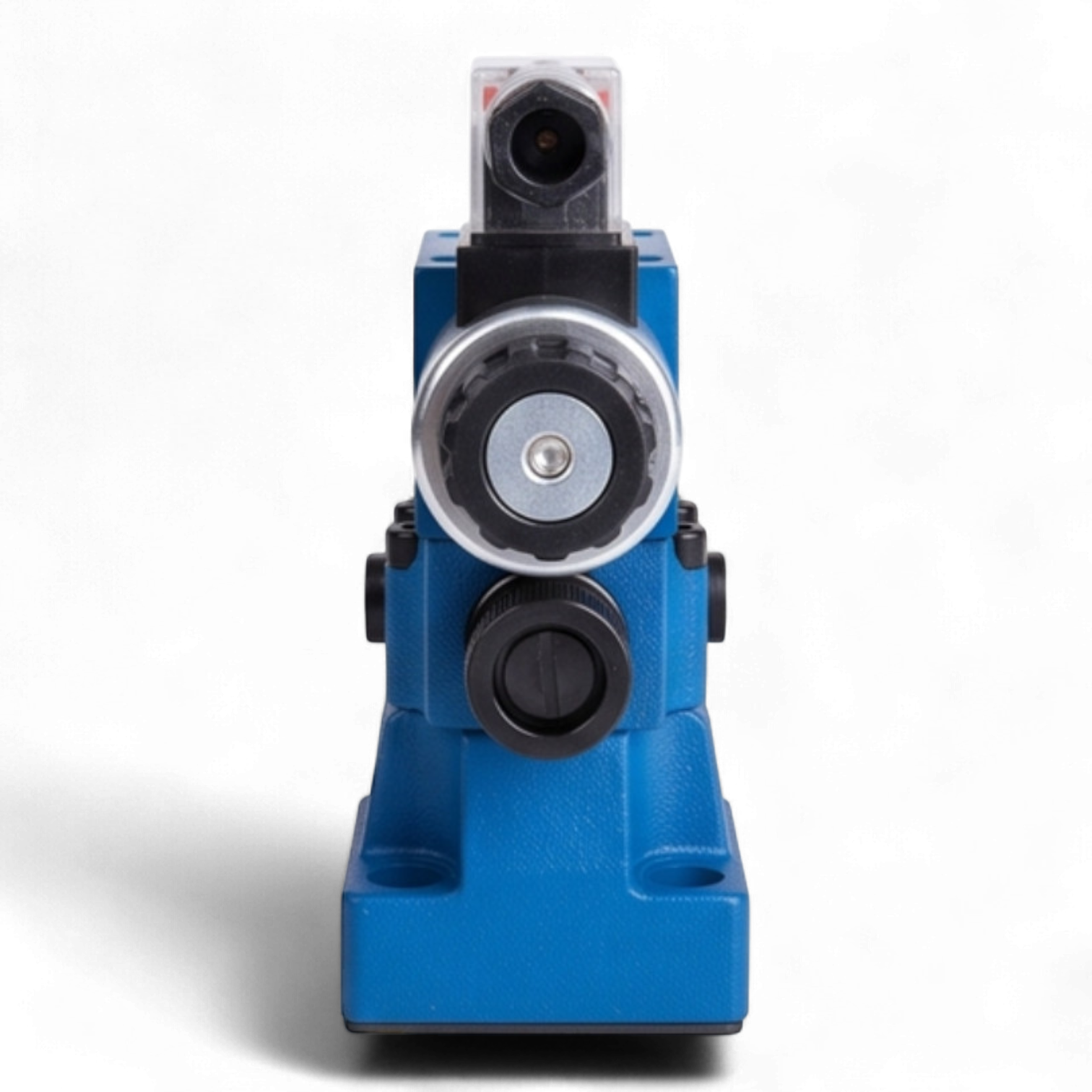

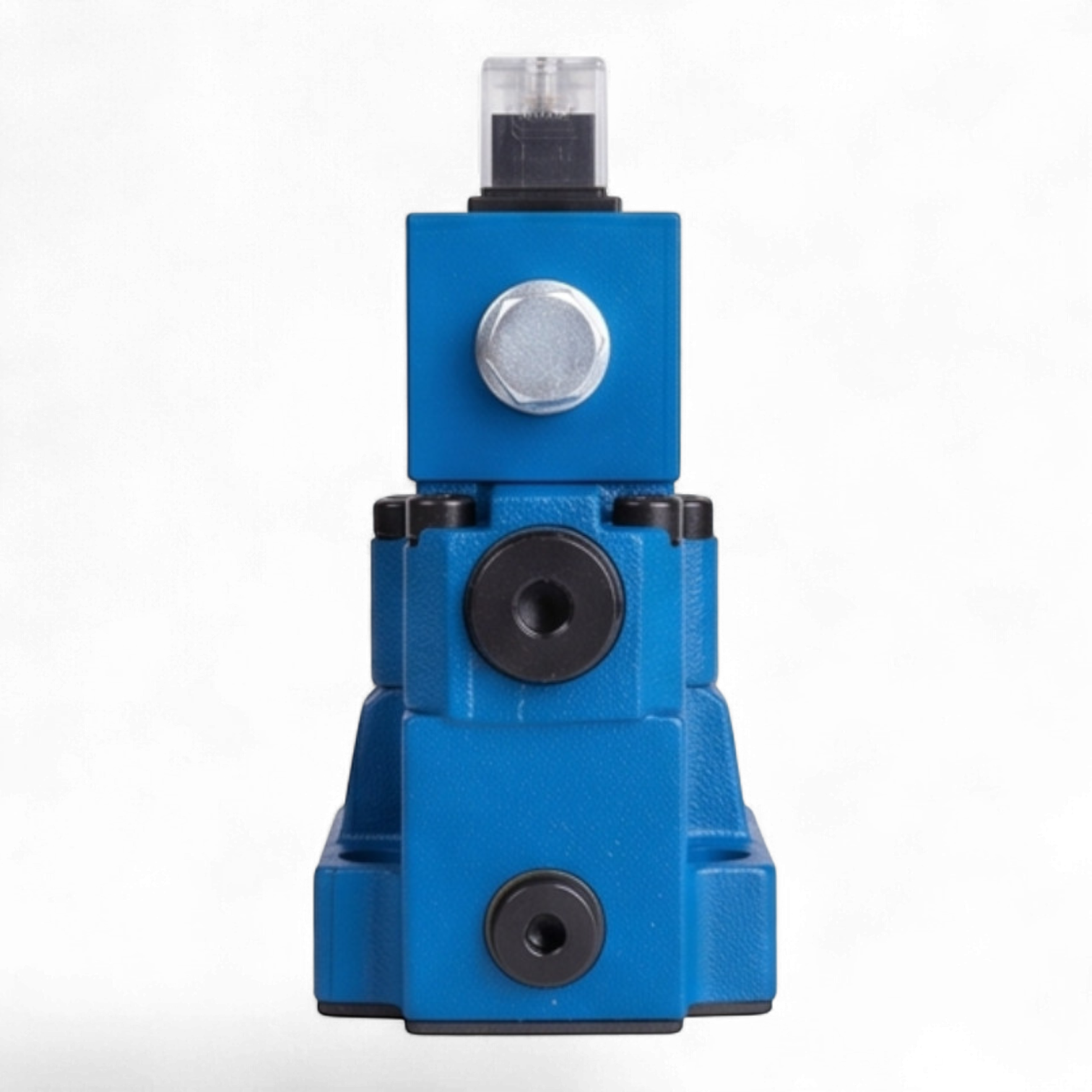

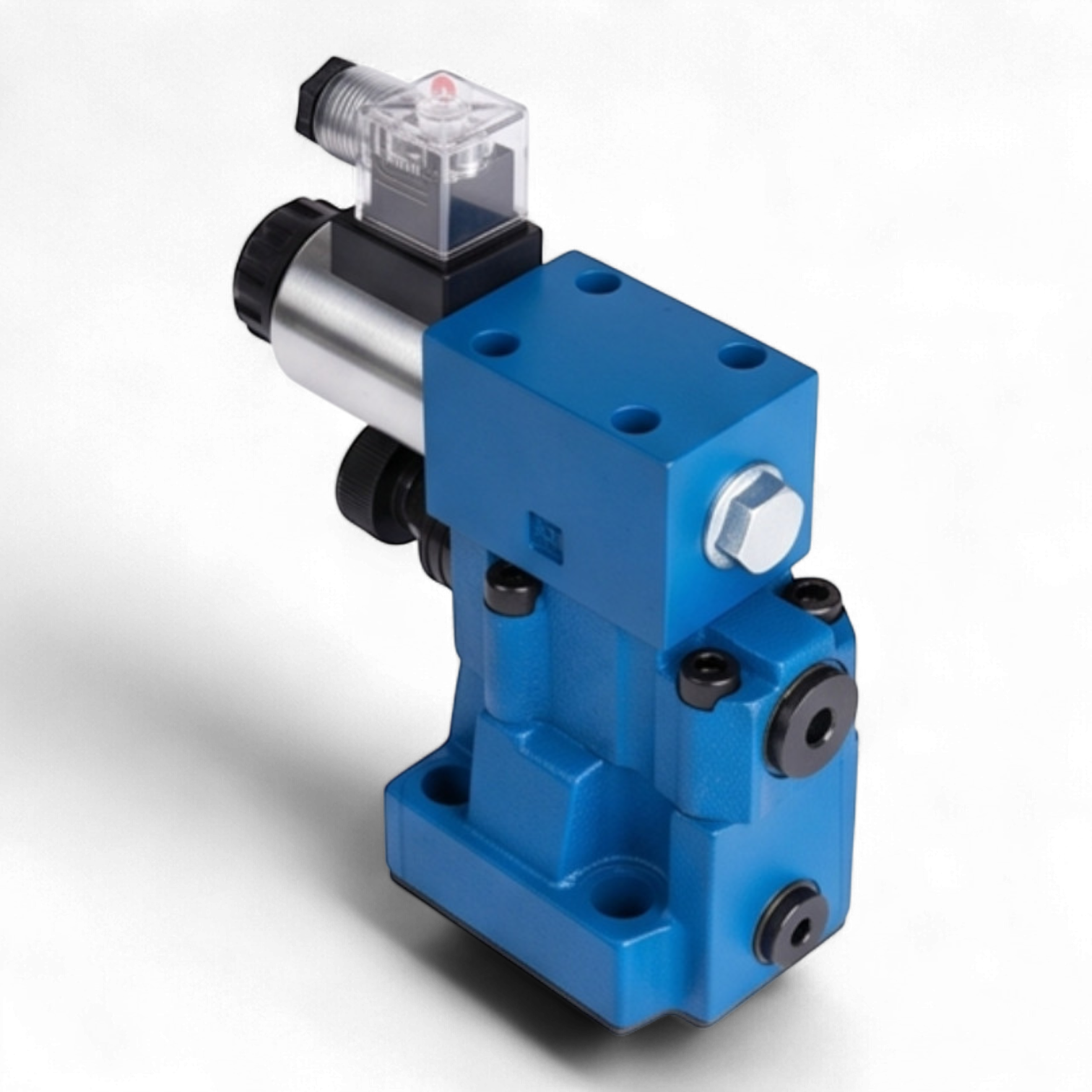

Техническое описание гидроклапана МКПВ-10/3С3Р3.12
Предохранительный гидроклапан непрямого действия МКПВ-10/3С3Р3.12 предназначен для поддержания установленного давления в гидравлических системах, защиты оборудования от превышения допустимых значений давления (перегрузки) и дистанционной разгрузки системы посредством электромагнитного управления.
Основные технические характеристики:
- Тип монтажа: Стыковой (согласно ISO 6264, CETOP R06).
- Условный проход (Ду): 10 мм.
- Номинальный расход: 80 л/мин.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 5,0 – 35,0 МПа (50 – 350 бар).
- Тип управления разгрузкой: Электромагнитное, пилотный клапан ВЕ6.574А.Г12.
- Режим разгрузки: Нормально-разгруженный (при обесточенном электромагните система находится в режиме разгрузки).
- Напряжение питания: 12 В постоянного тока (DC).
- Регулировочный орган: Рукоятка.
Конструктивные особенности и эксплуатация:
Клапан состоит из основного каскада и пилотного каскада управления. Стыковое исполнение обеспечивает высокую герметичность и удобство монтажа на плиту. Электромагнитный разъем стандарта DIN 43650 A оснащен светодиодной индикацией состояния. Степень защиты корпуса соответствует классу IP65, что позволяет эксплуатировать устройство в условиях повышенной влажности и запыленности. Рекомендуемая вязкость рабочей жидкости находится в диапазоне от 10 до 400 сСт.
Структура условного обозначения:
Маркировка МКПВ-10/3С3Р3.12 расшифровывается следующим образом:
- МКПВ: Клапан предохранительный взрывного типа (непрямого действия).
- 10: Условный проход 10 мм.
- 3: Номинальное давление 32 МПа.
- С: Стыковой монтаж.
- 3: Электромагнитное управление разгрузкой, нормально-разгруженный.
- Р: Регулировка рукояткой.
- 3: Настройка давления до 32 МПа.
- 12: Напряжение управления 12В DC.
