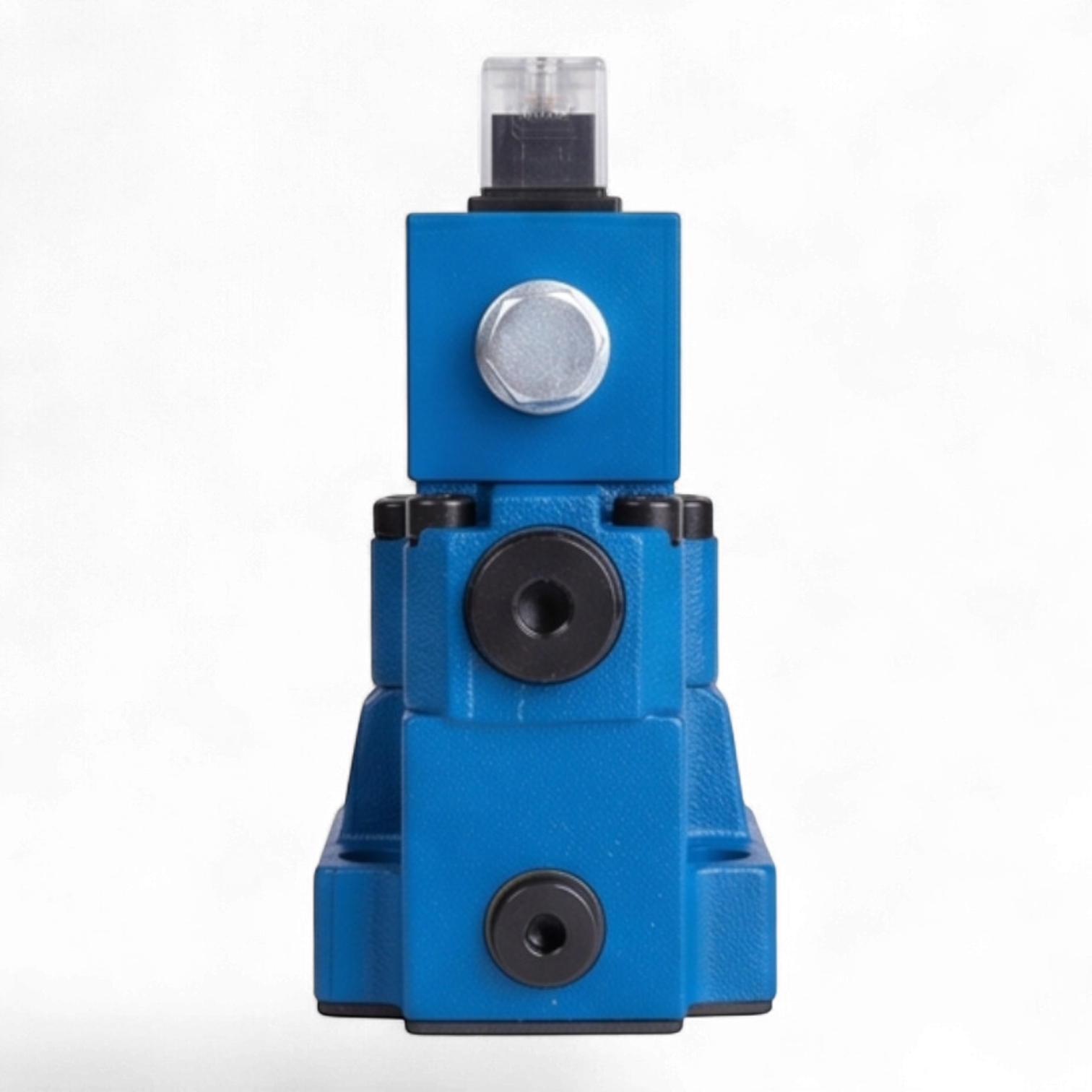

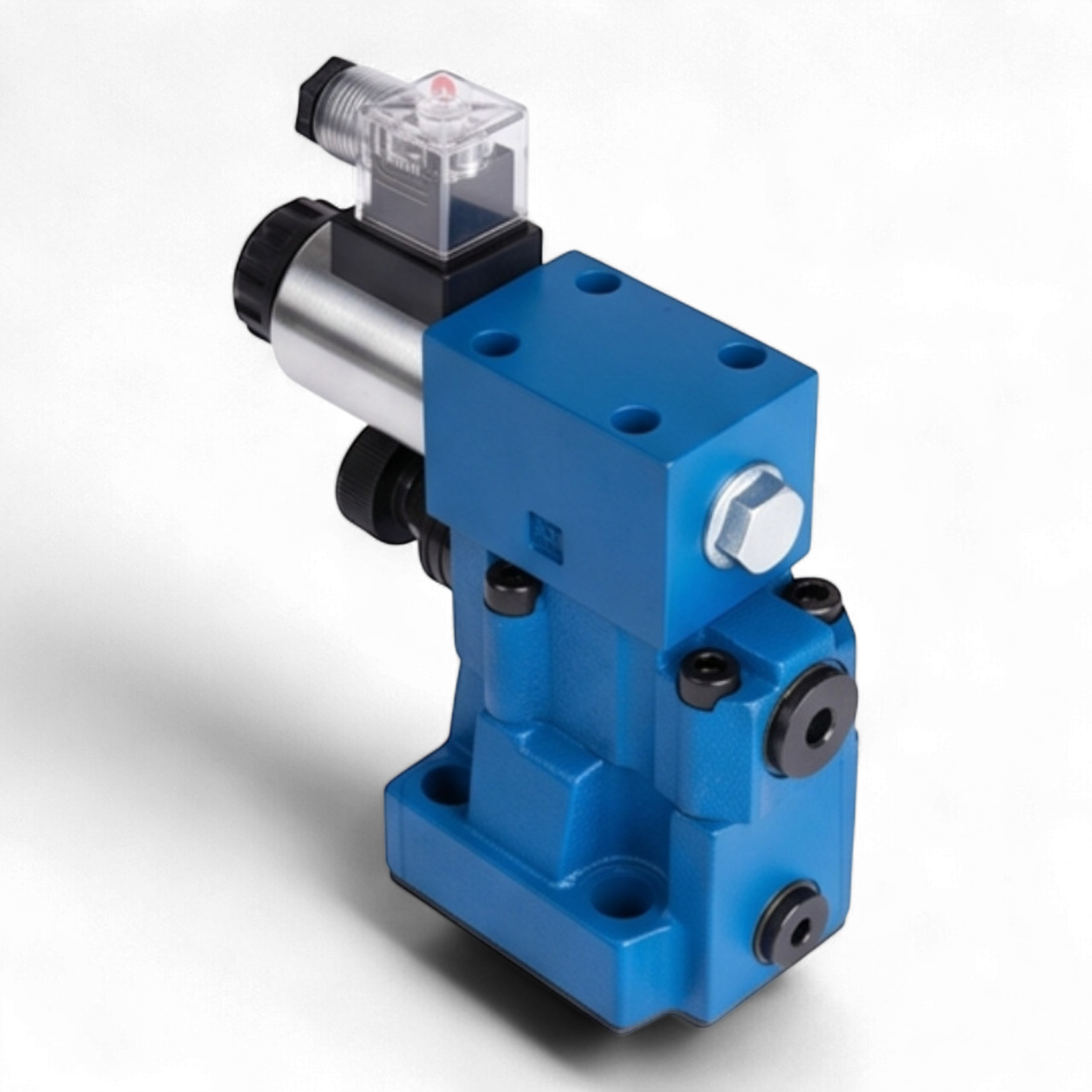

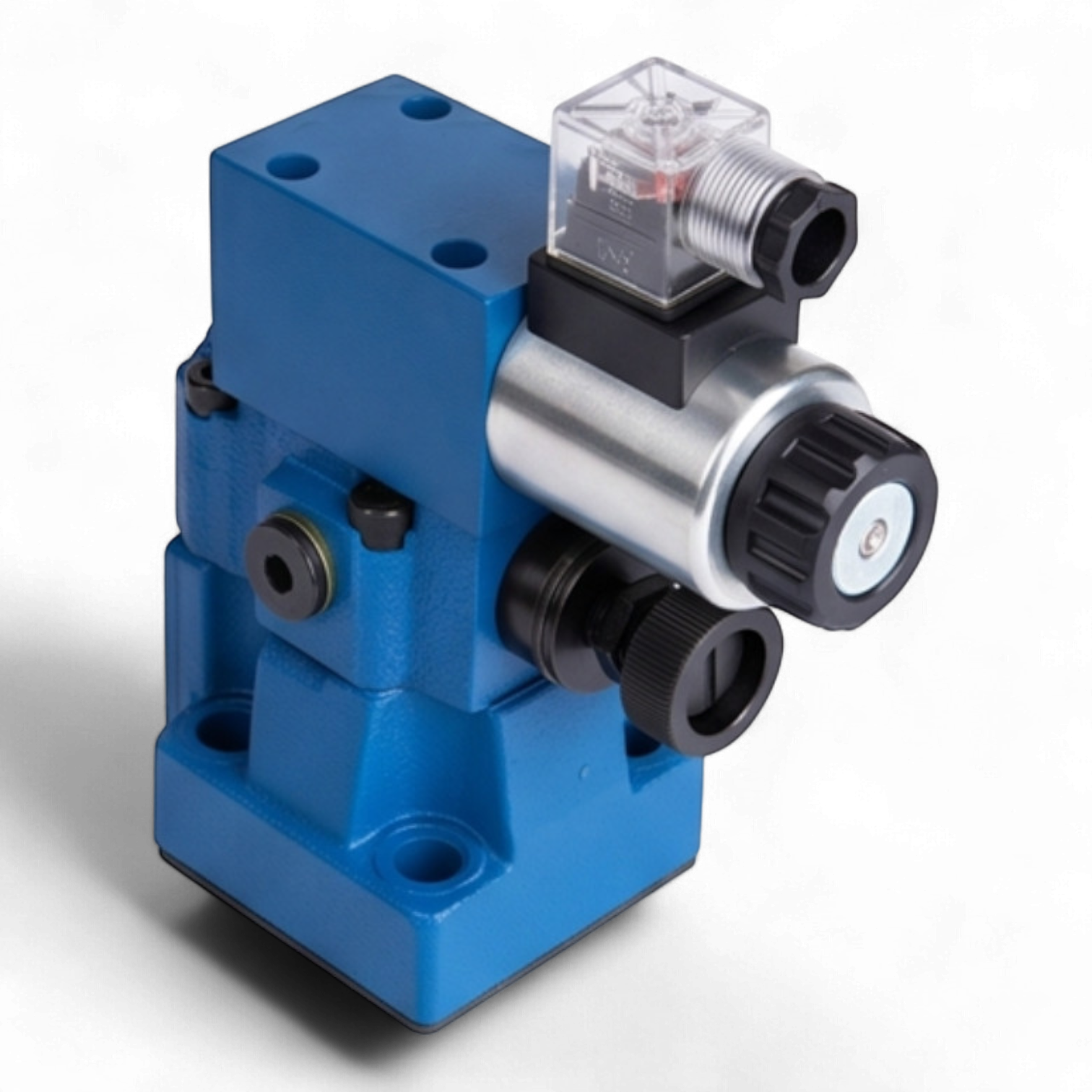

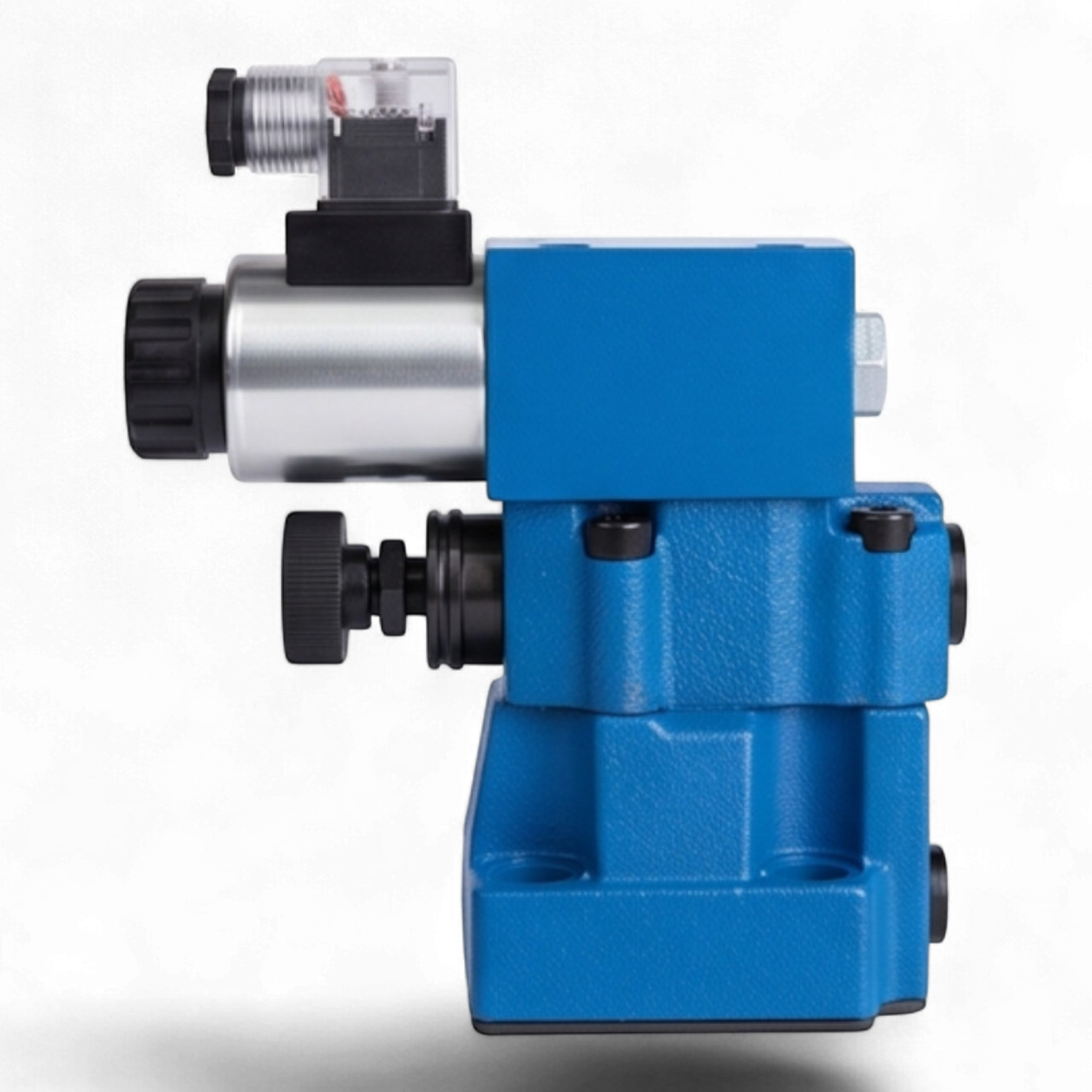

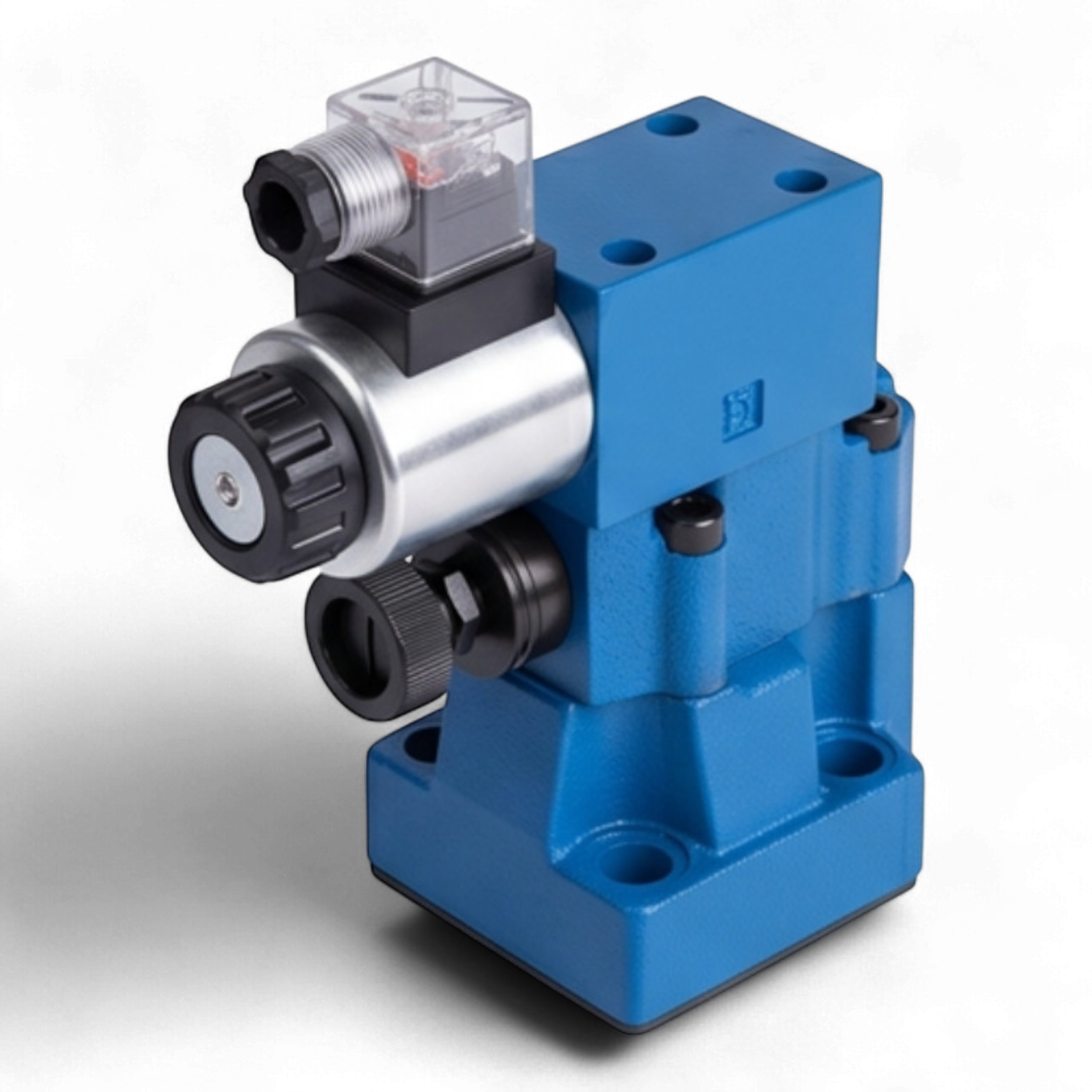

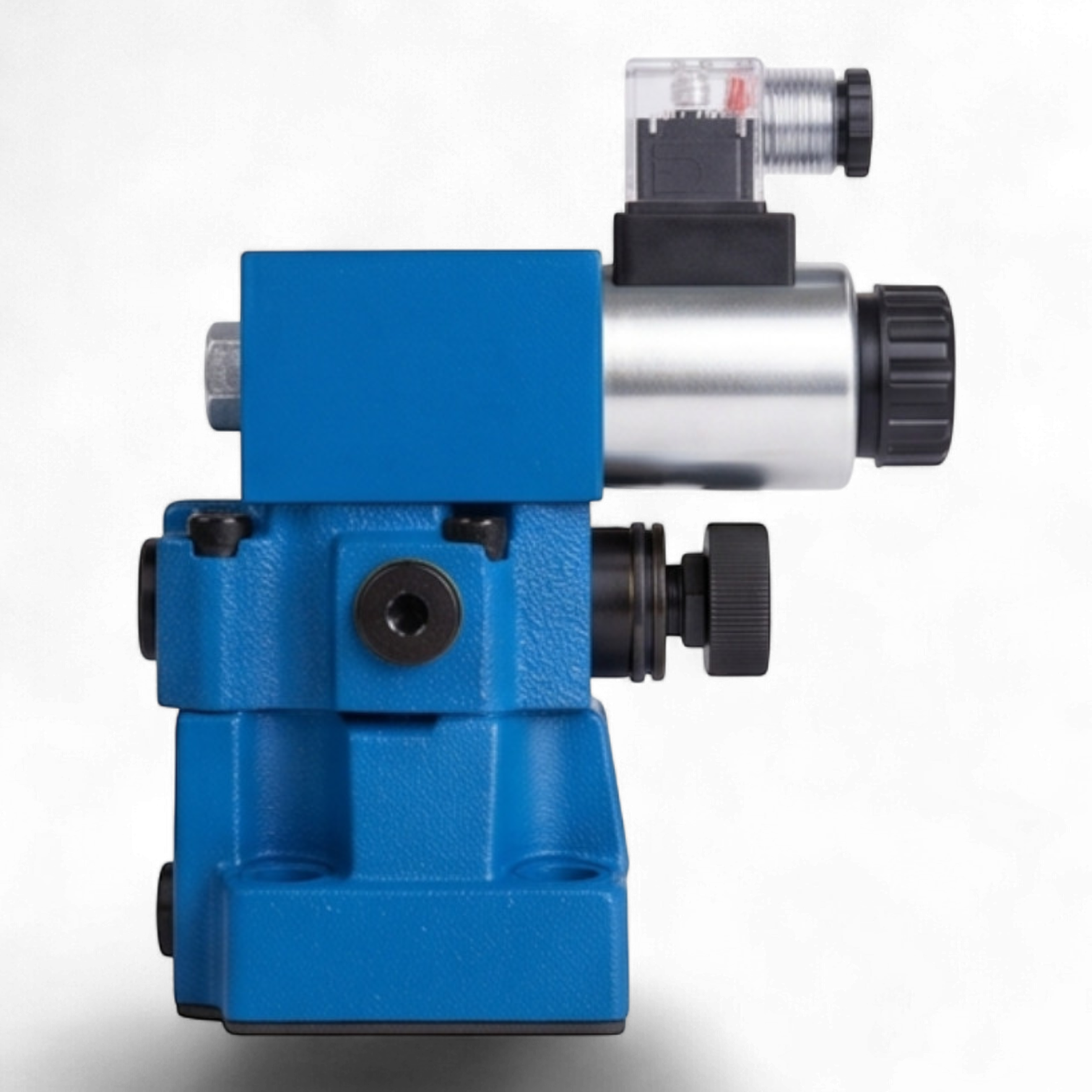

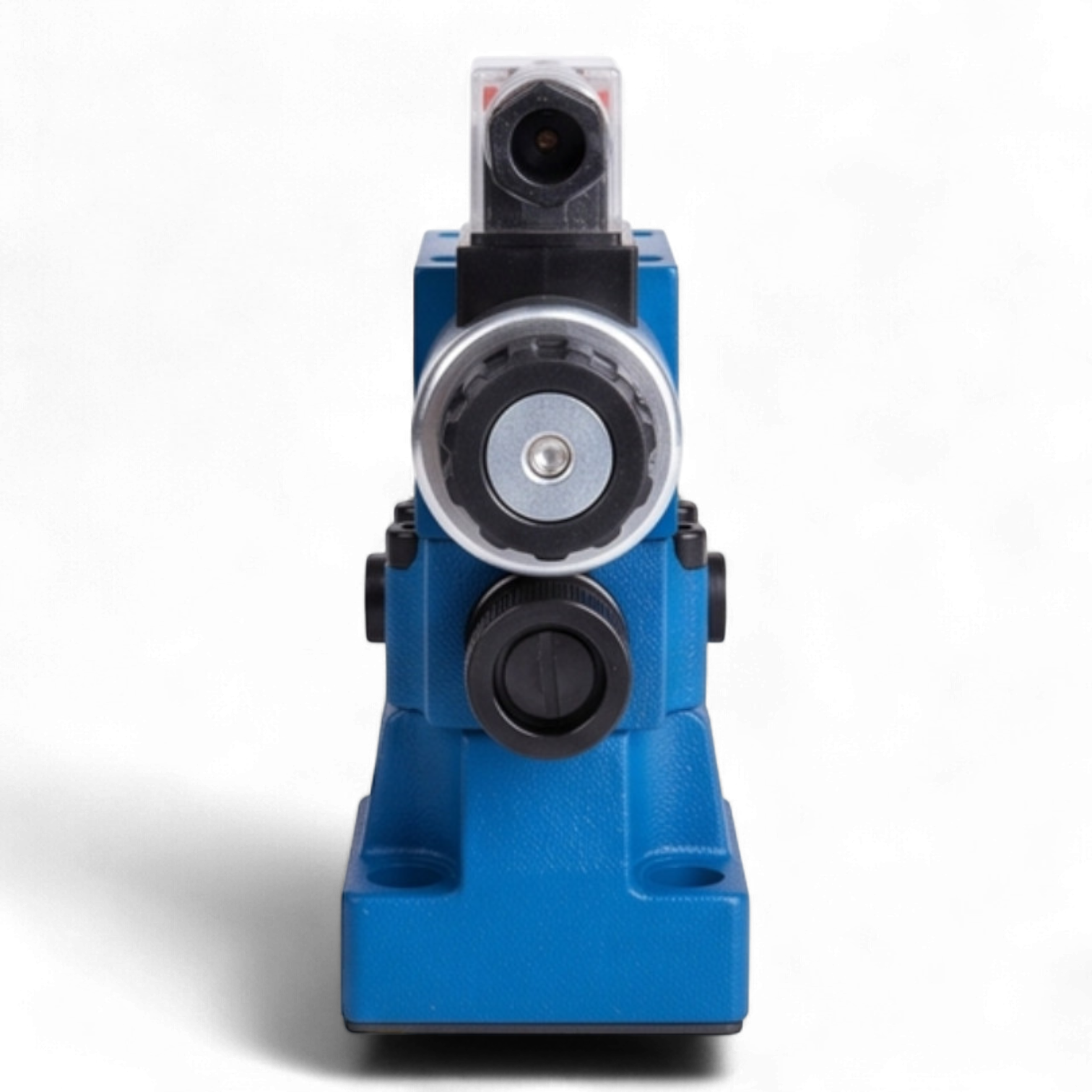

Техническое описание гидроклапана МКПВ-10/3С3Р3.220
Предохранительный гидроклапан непрямого действия МКПВ-10/3С3Р3.220 предназначен для поддержания заданного давления в гидравлических системах стационарных и мобильных машин, защиты оборудования от избыточных нагрузок, а также для дистанционной разгрузки системы через электромагнитный пилот.
Технические характеристики
- Тип монтажа: Стыковой (плитный), стандарт присоединения ISO 6264 (CETOP R06).
- Условный проход (Dn): 10 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 5,0–35,0 МПа (50–350 бар).
- Номинальный расход рабочей жидкости: 80 л/мин.
- Функция разгрузки: Электромагнитное управление, исполнение "нормально-разгруженный" (при обесточенном магните поток направляется в линию слива T).
- Параметры электромагнита: Переменный ток ~220-230В / 50Гц.
- Тип регулировочного органа: Рукоятка (ручной маховик).
- Класс защиты: IP65 (пыле- и влагозащищенное исполнение разъема DIN 43650 A).
Конструктивные особенности
Аппарат состоит из основного клапана и вспомогательного пилотного каскада (модель ВЕ6.574А.В220). Конструкция обеспечивает высокую стабильность давления настройки при изменении расхода. Светодиодная индикация на электрическом соединителе позволяет визуально контролировать подачу питания на катушку управления.
Эксплуатационные требования
Рекомендуемая вязкость рабочей жидкости находится в пределах 10–400 сСт. Тонкость фильтрации должна составлять не менее 25 мкм для обеспечения надежной работы прецизионных пар клапана.
