Техническое описание гидроклапана МКПВ-10/3С3Р3.24

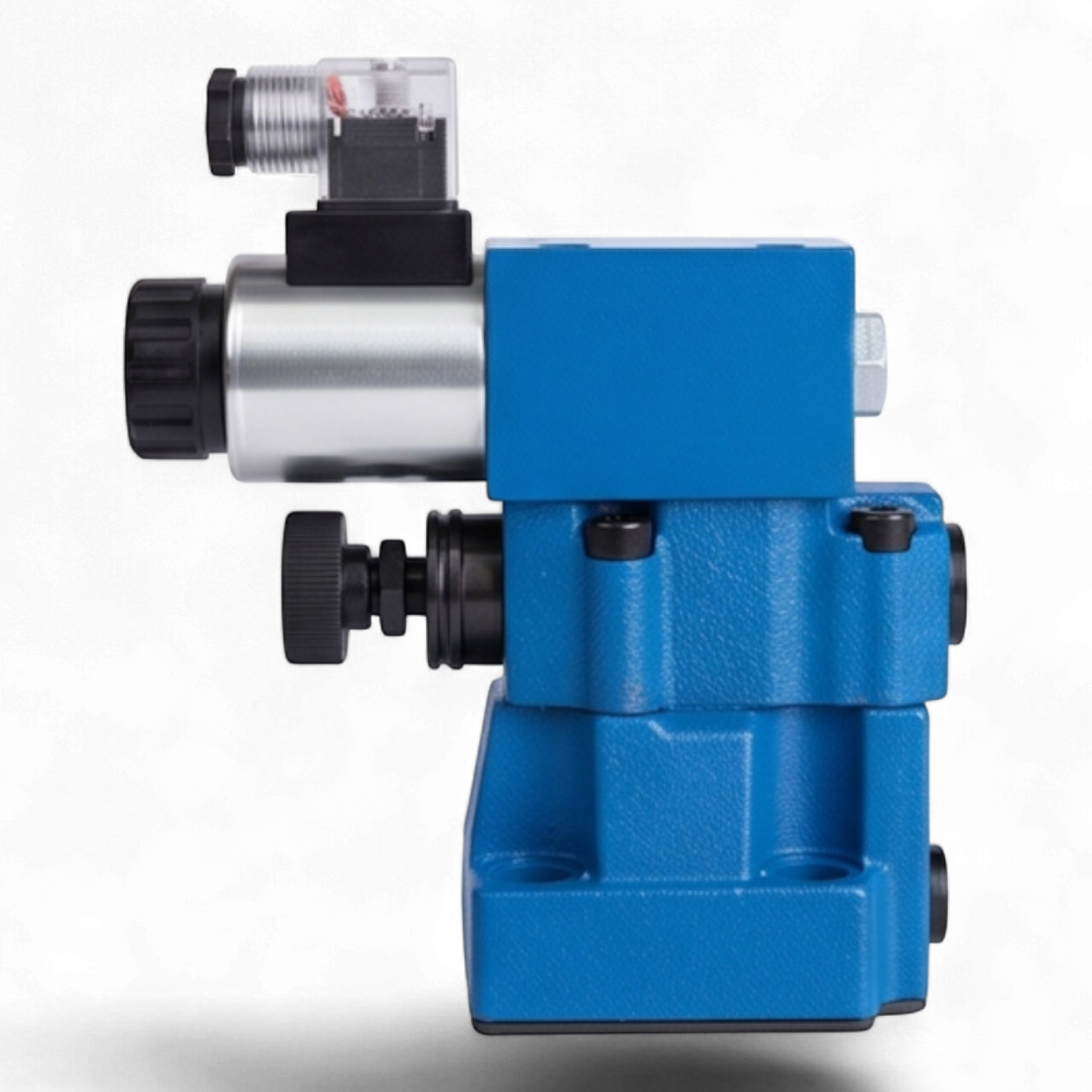

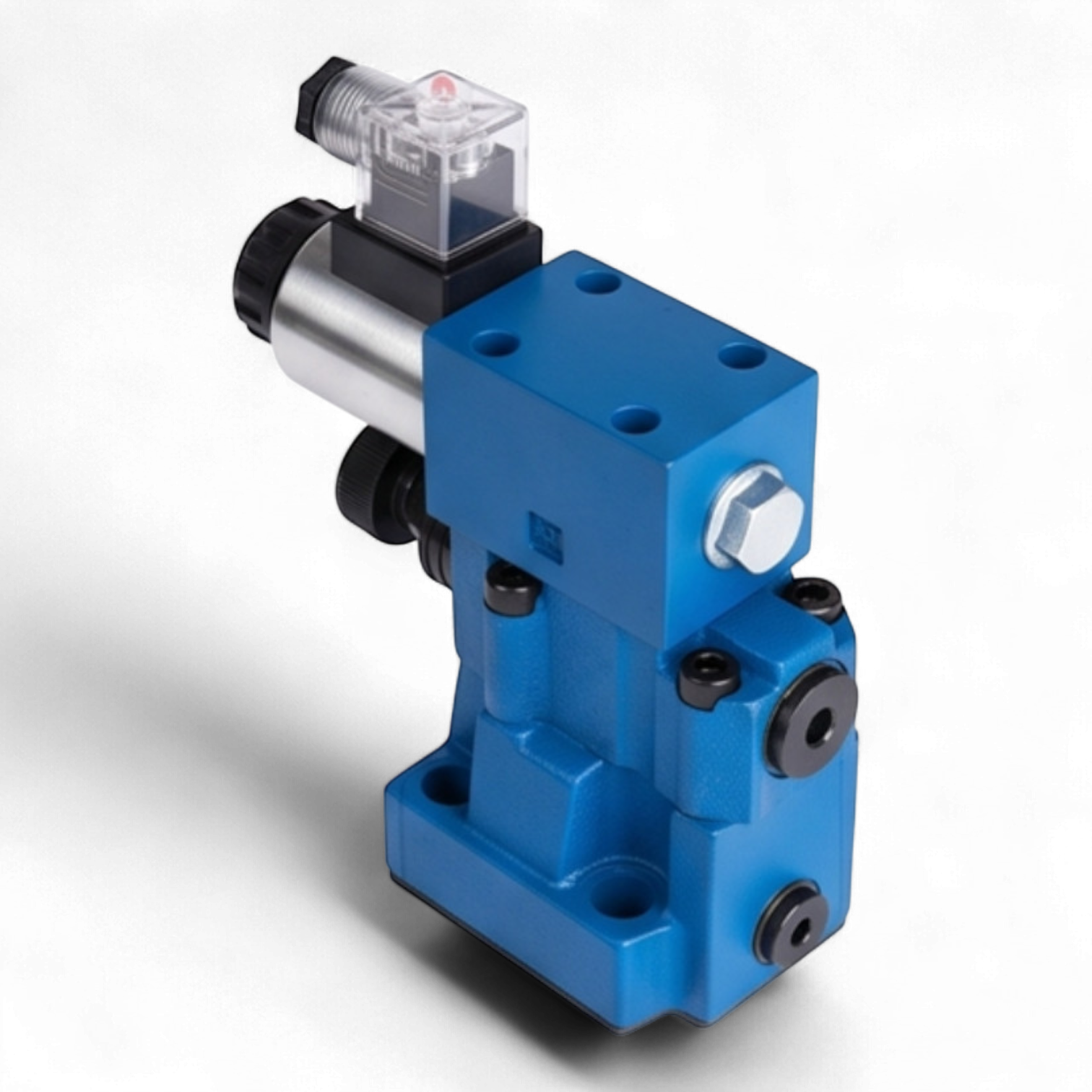

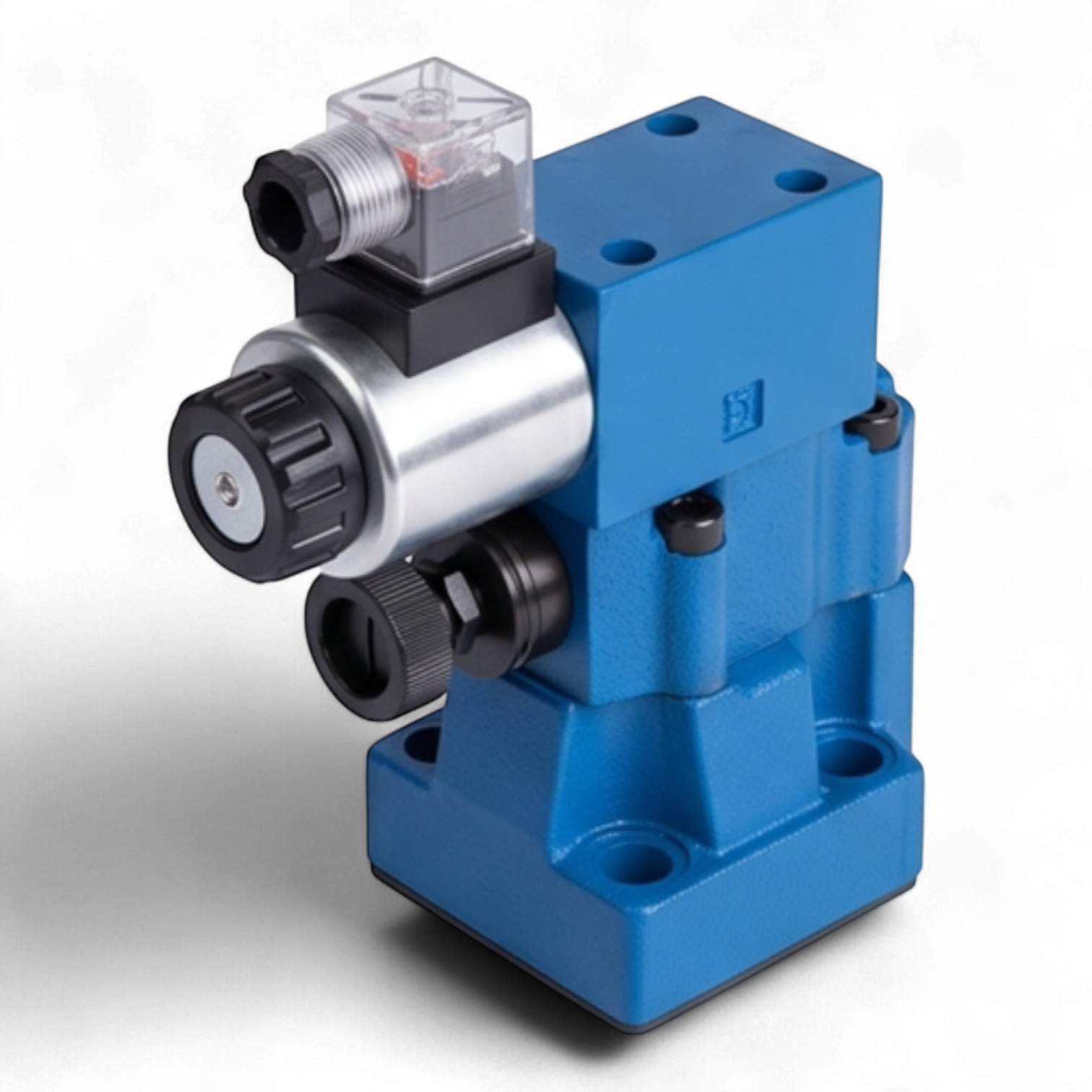

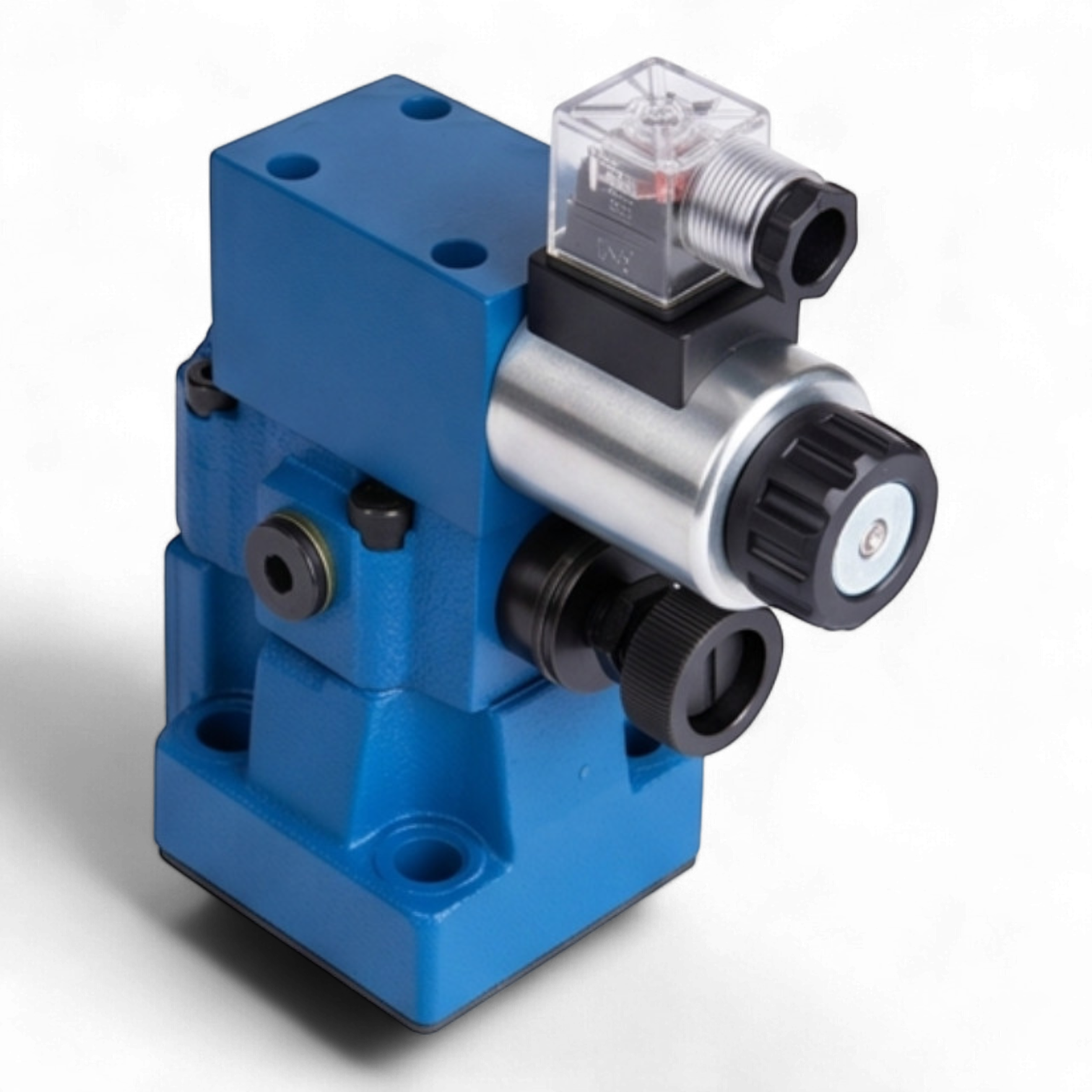

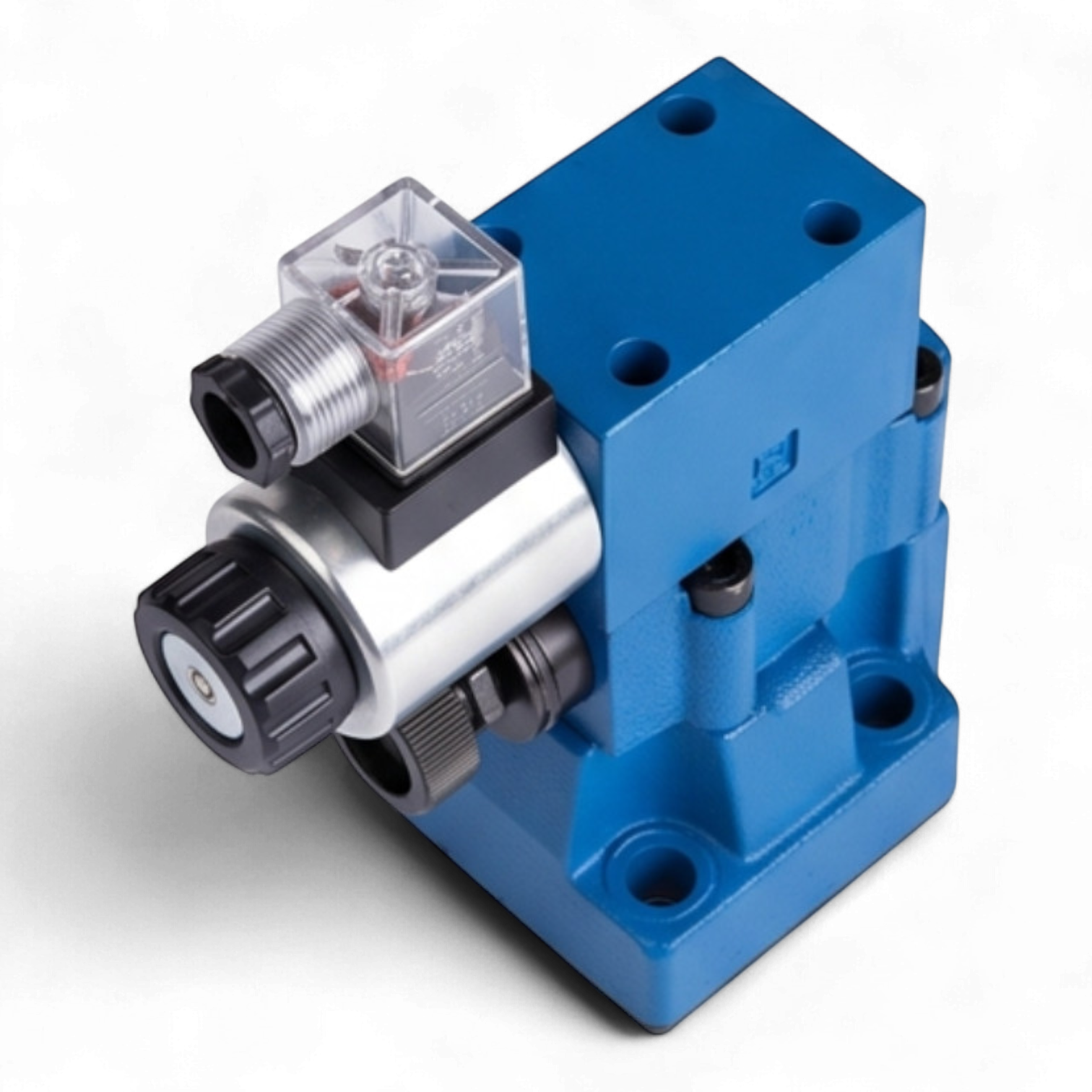

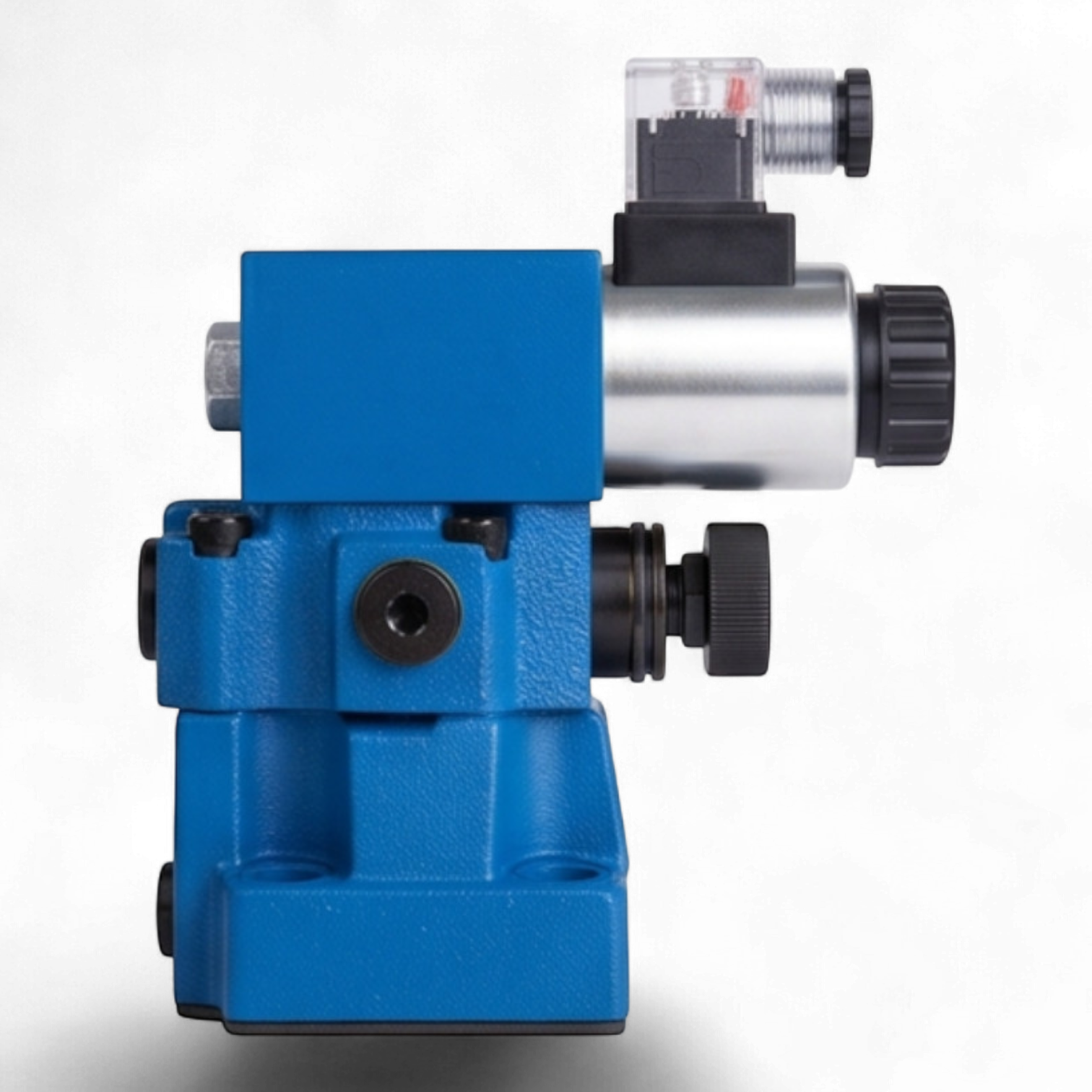

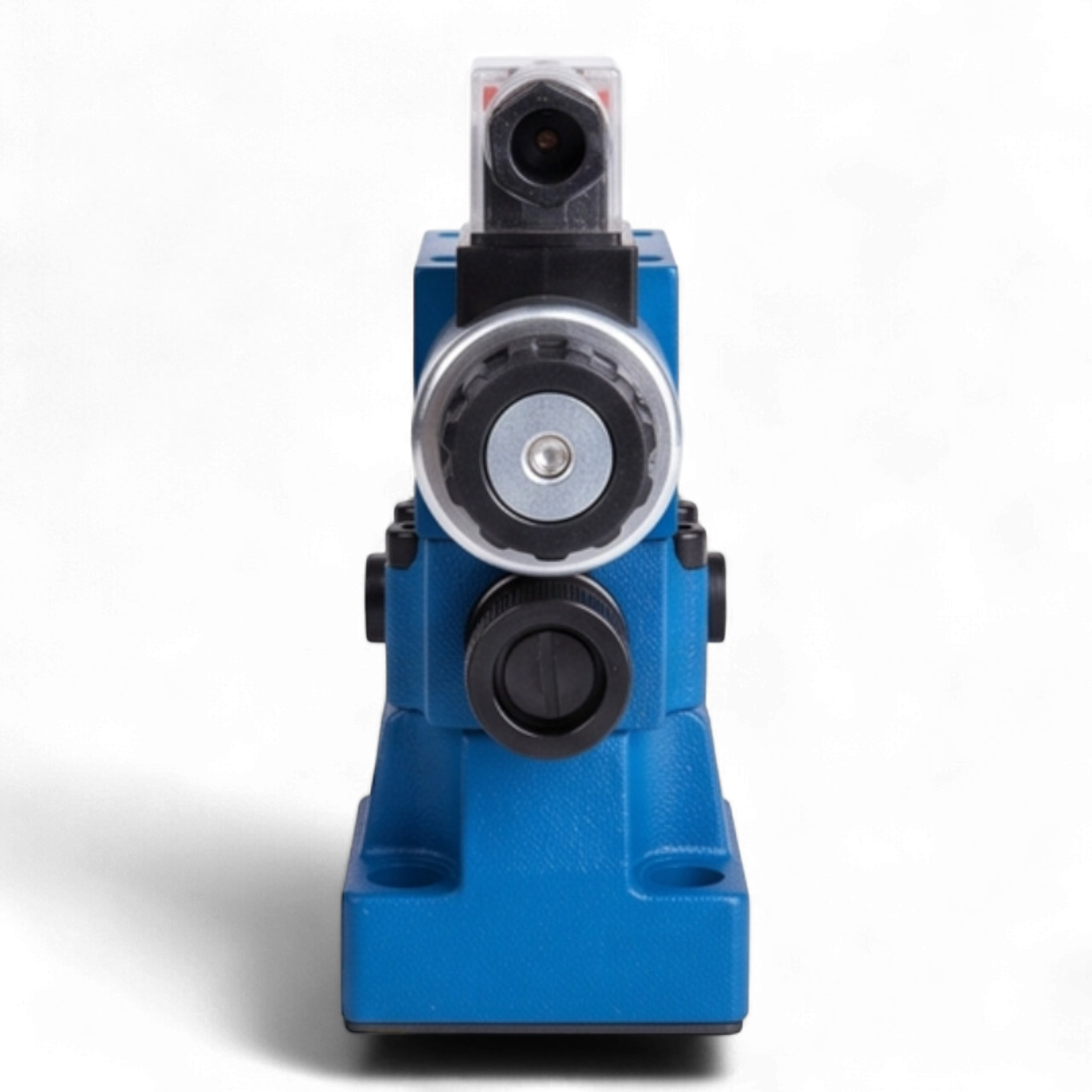

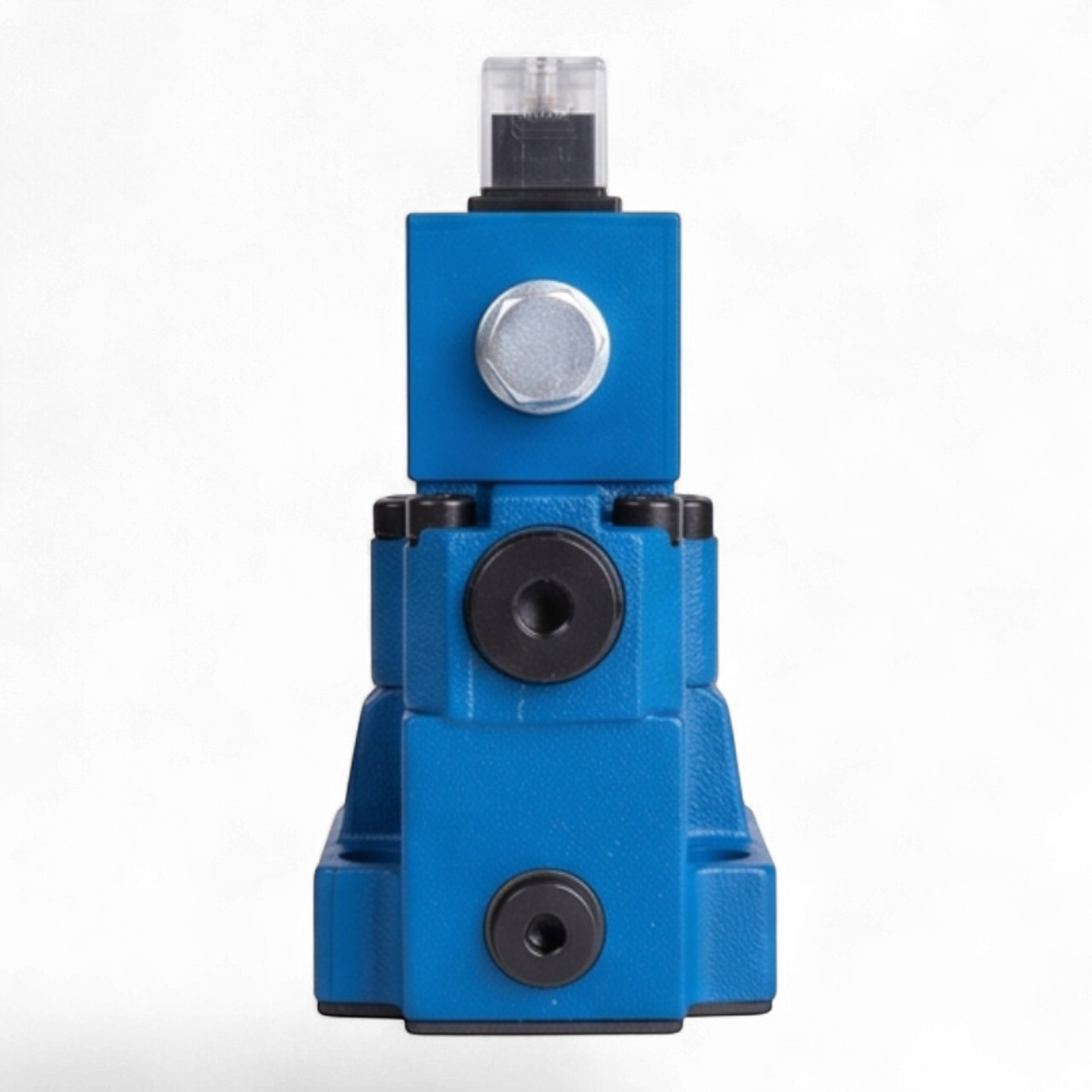

Гидроклапан МКПВ-10/3С3Р3.24 является предохранительным устройством непрямого действия со стыковым типом монтажа (соответствие стандарту ISO 6264, типоразмер CETOP R06). Прибор предназначен для прецизионного поддержания установленного давления в гидравлических системах, защиты от превышения номинальных параметров давления и обеспечения функции дистанционной разгрузки системы.
Конструктивное исполнение включает основной клапан и вспомогательный пилотный клапан модели ВЕ6.574А.Г24. Управление разгрузкой осуществляется электромагнитным способом; в обесточенном состоянии клапан находится в нормально-разгруженном режиме.
Технические характеристики
- Условный проход (Ду): 10 мм
- Номинальный расход: 80 л/мин
- Номинальное рабочее давление: 320 бар (32 МПа)
- Диапазон регулирования давления: 50–350 бар (5,0–35,0 МПа)
- Тип регулировочного устройства: Рукоятка
- Напряжение управления: 24 В постоянного тока (DC)
- Класс защиты: IP65
- Электрическое соединение: Разъем DIN43650 A с LED-индикацией
- Вязкость рабочей жидкости: 10–400 сСт
Структура условного обозначения
| Код | Параметр | Значение |
|---|---|---|
| МКПВ | Тип устройства | Предохранительный гидроклапан |
| 10 | Условный проход | 10 мм |
| 3 | Ном. давление | 32 МПа |
| С | Монтаж | Стыковой |
| 3 | Тип управления | Электромагнитное, нормально-разгруженный |
| Р | Регулировка | Рукоятка |
| 3 | Давление настройки | 32 МПа |
| 24 | Напряжение | 24В DC |
Габаритные и присоединительные параметры
Монтажная поверхность соответствует международным стандартам для гидроаппаратуры с Ду=10мм. Крепежные отверстия под болты М12. Основные геометрические параметры корпуса (B1xL1): 78x98,5 мм.
