Техническое описание гидроклапана МКПВ-10/3С4Р1.24

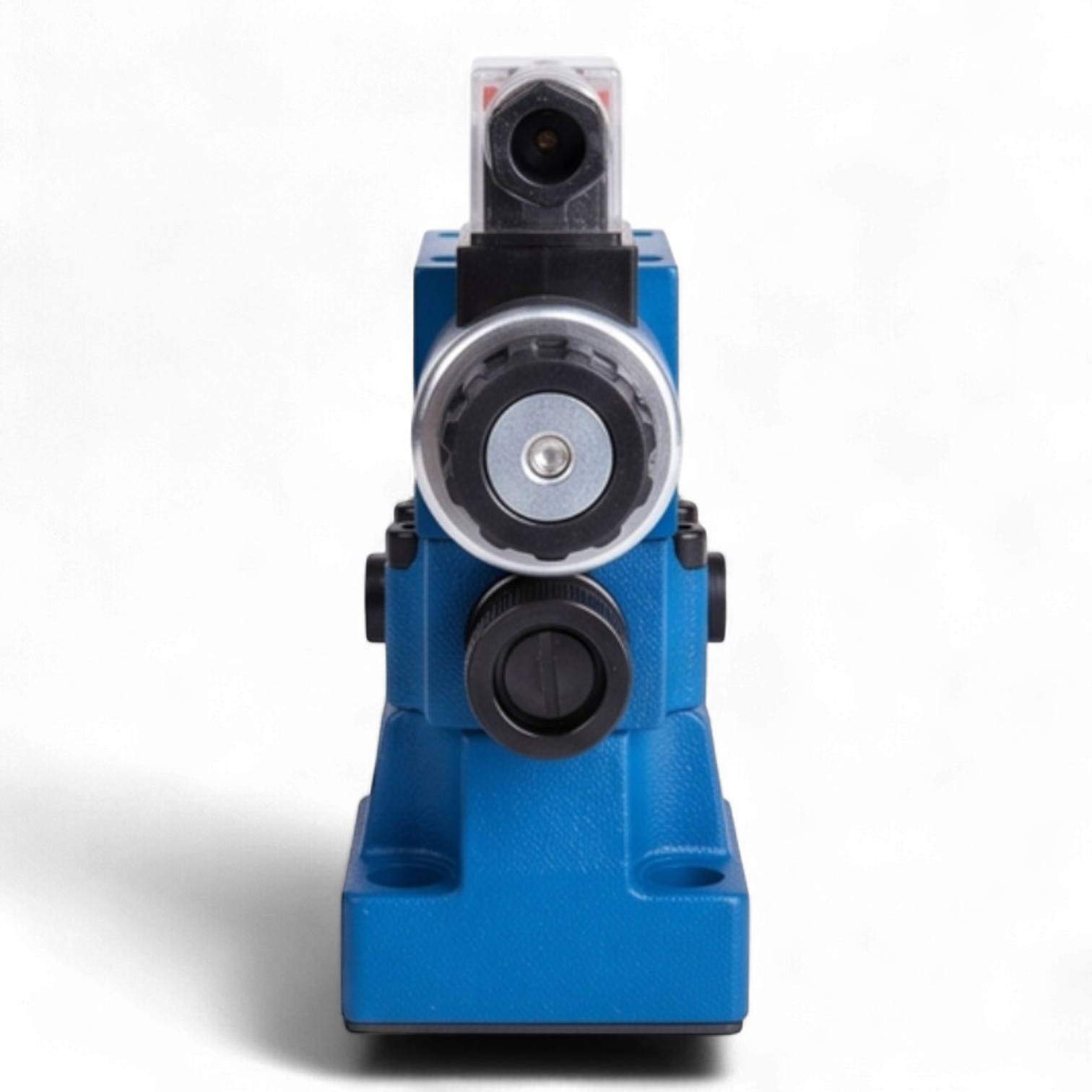

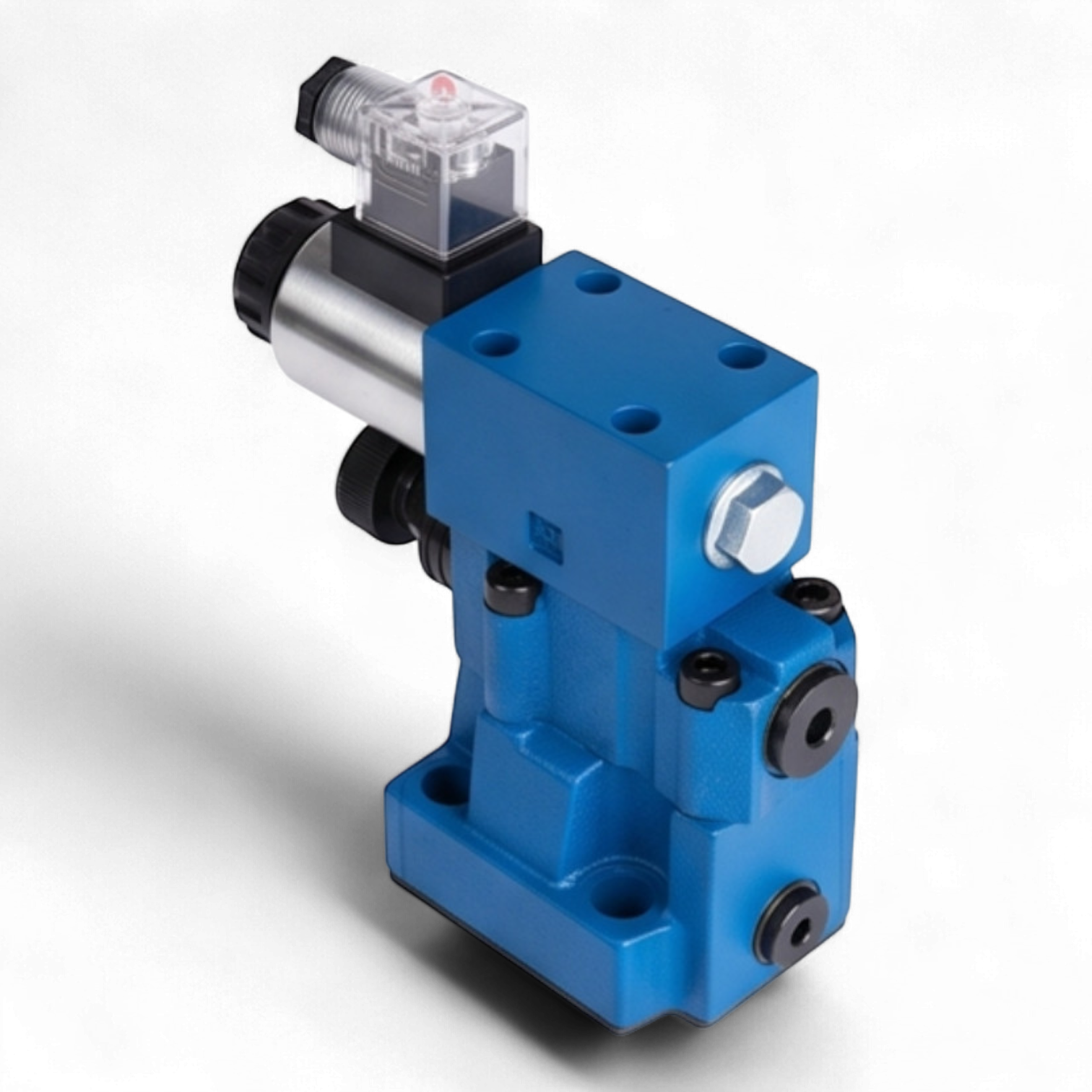

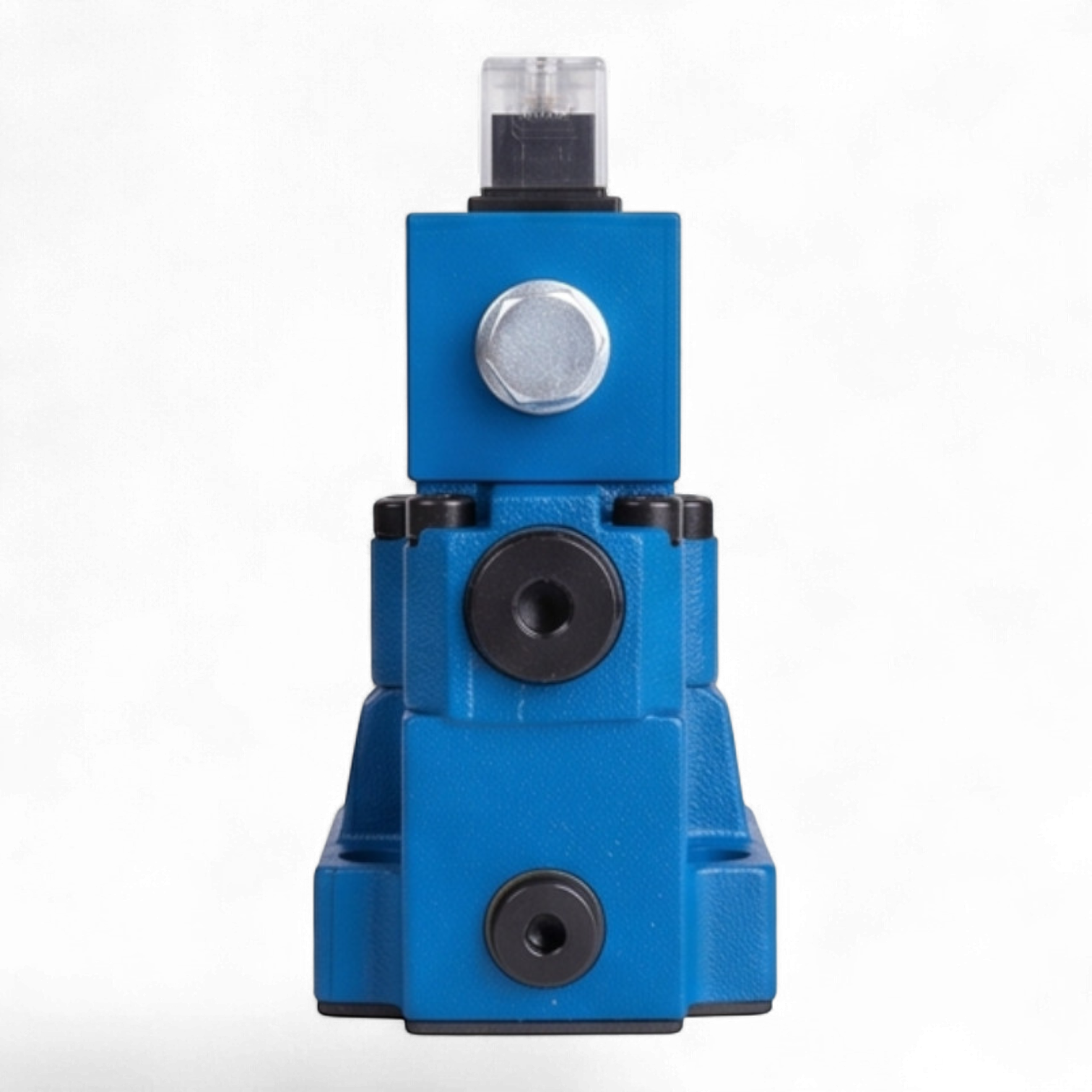

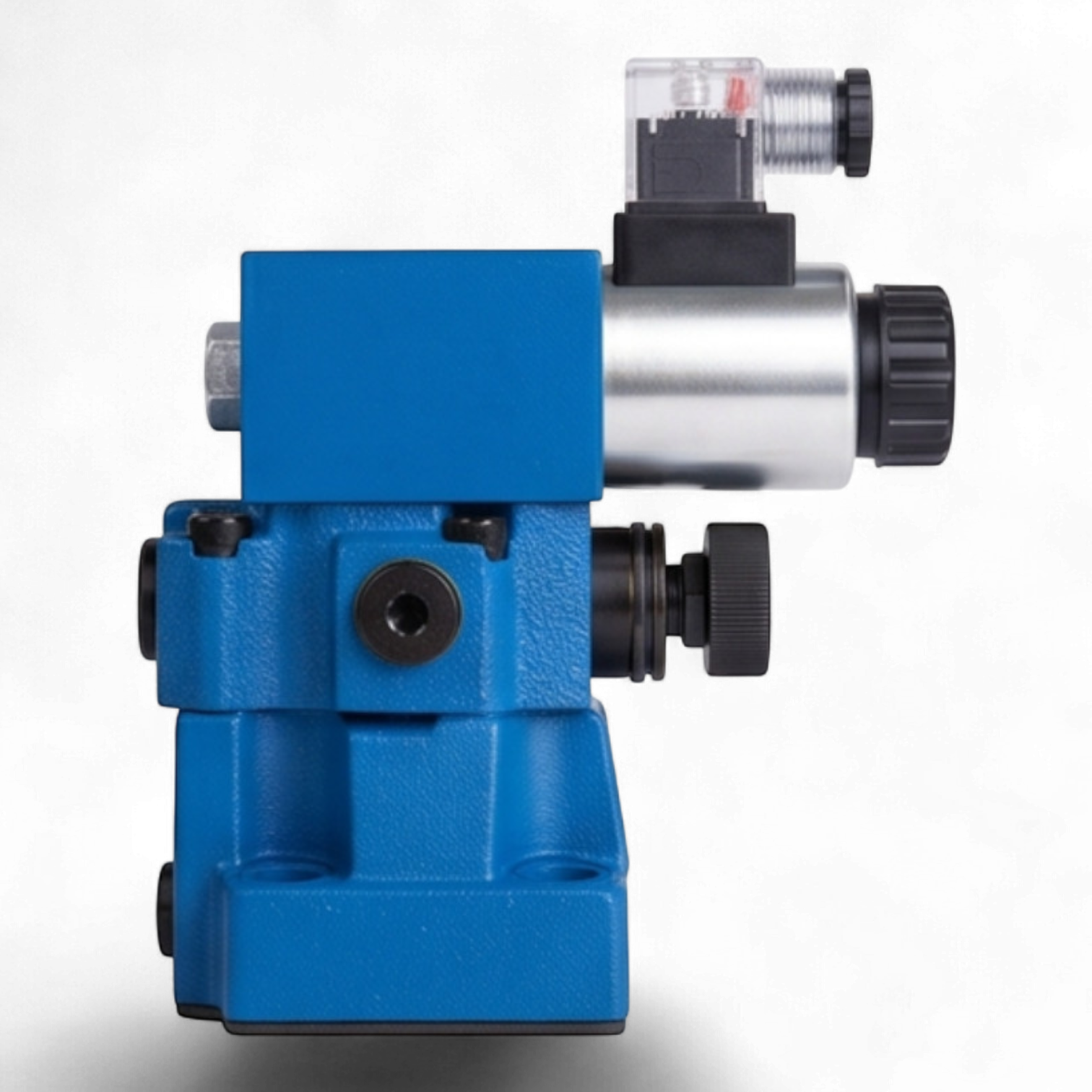

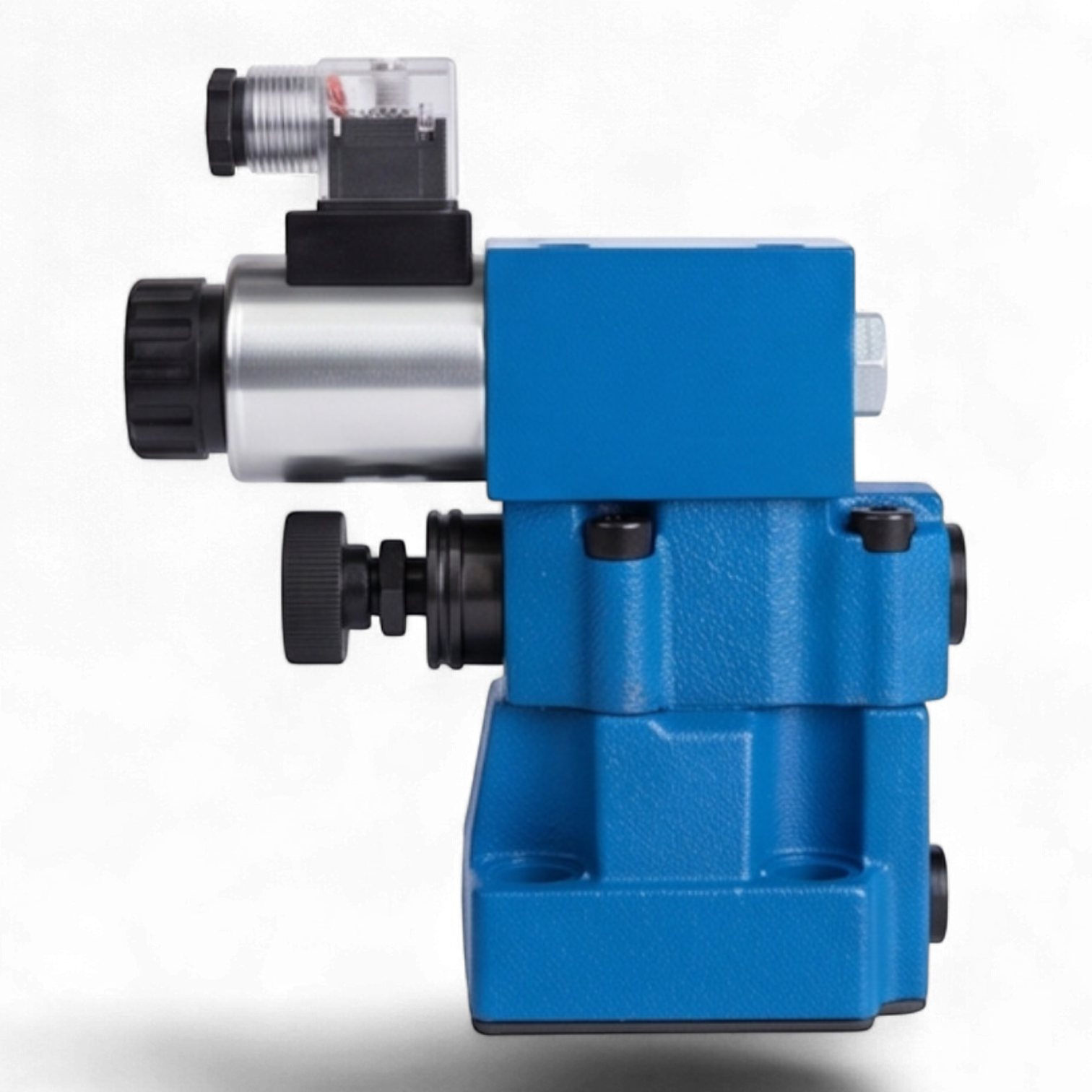

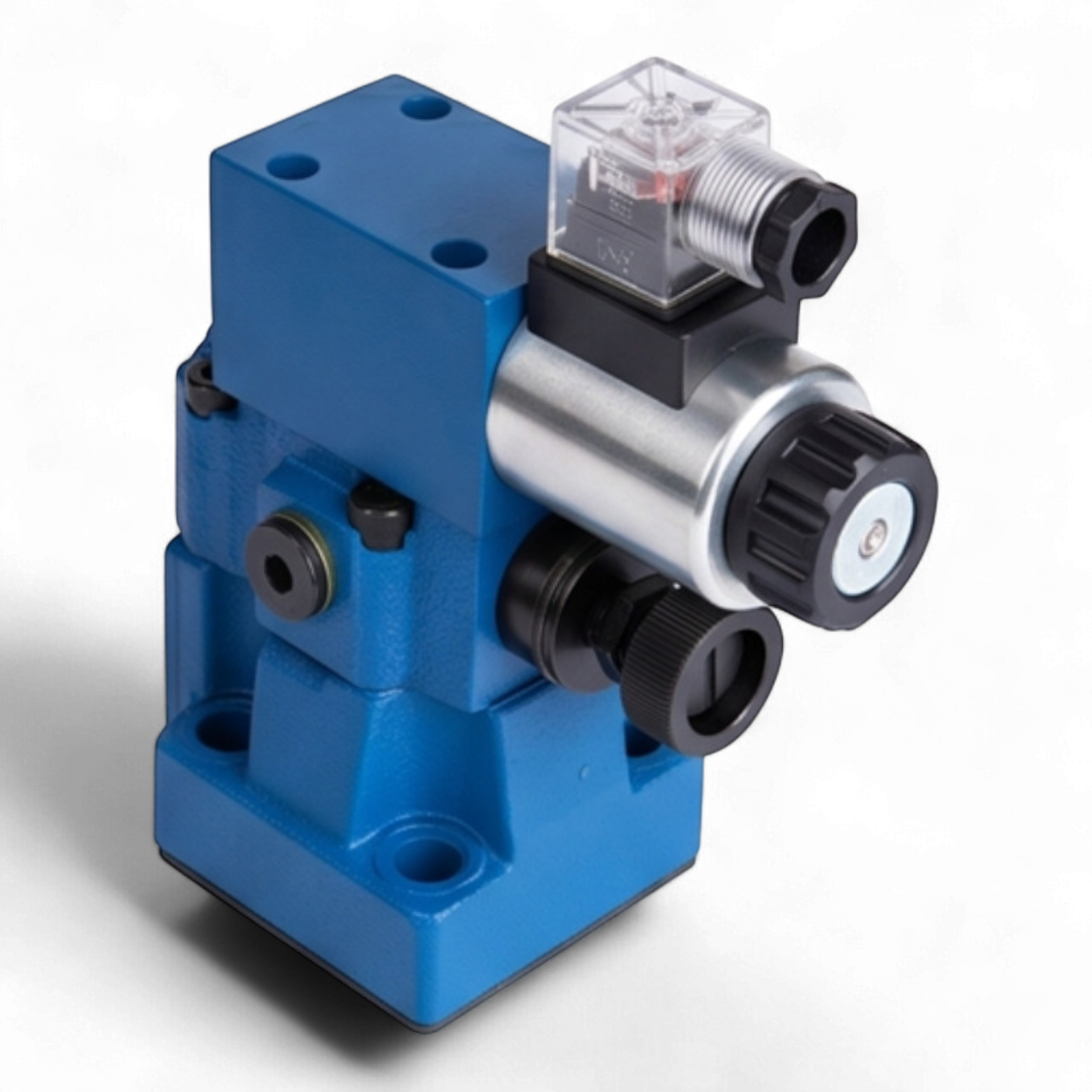

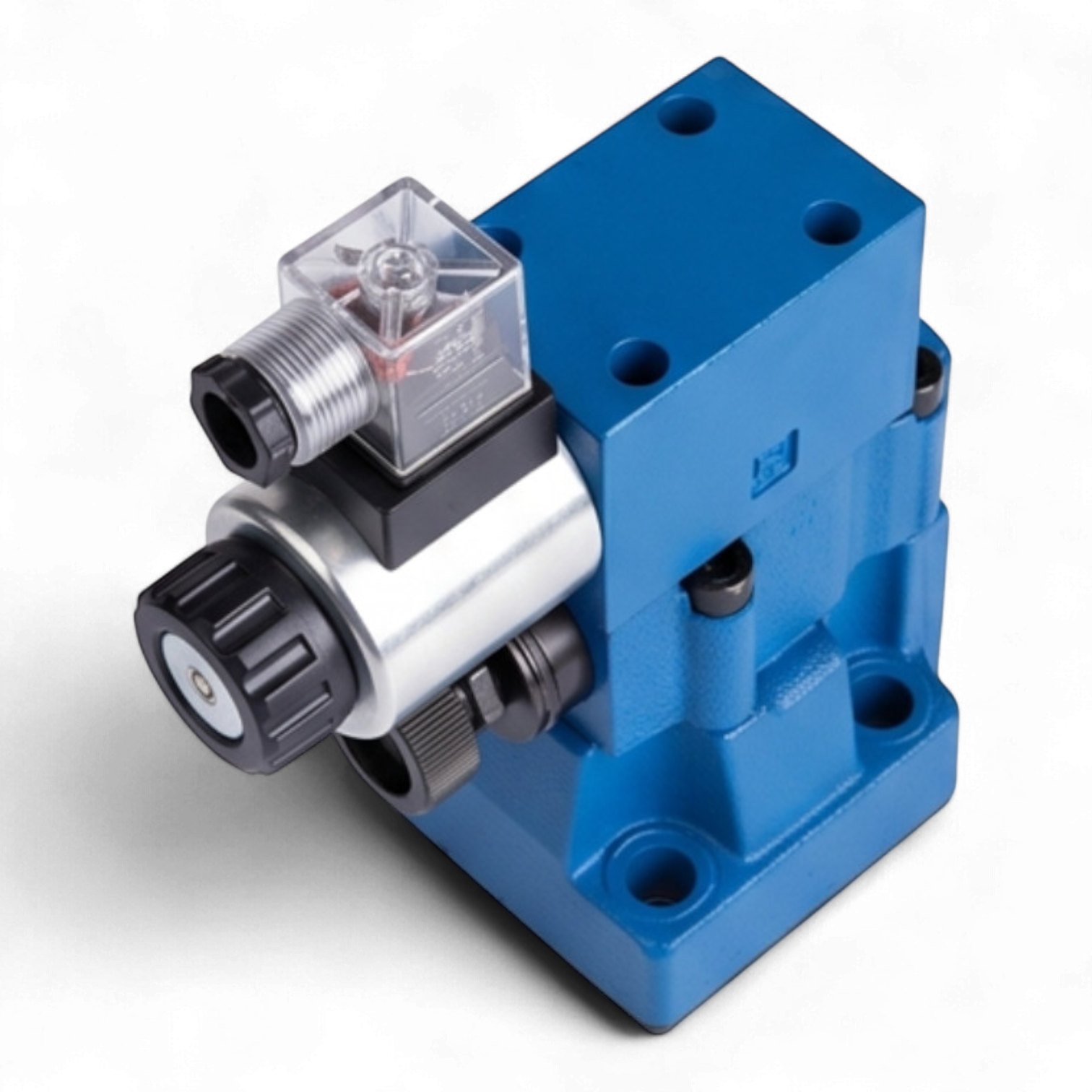

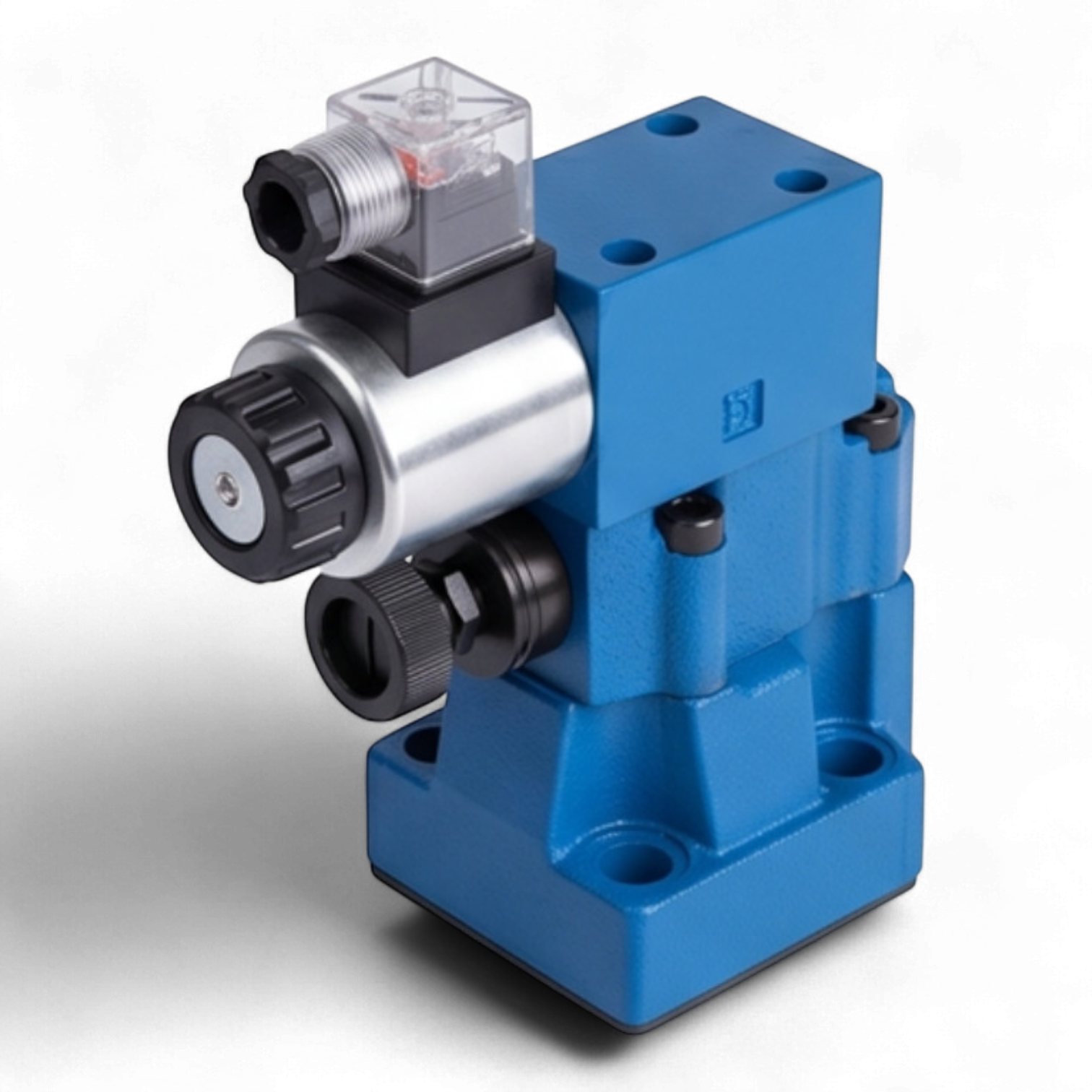

Гидроклапан предохранительный МКПВ-10/3С4Р1.24 представляет собой устройство непрямого действия со стыковым способом монтажа. Данный аппарат предназначен для поддержания установленного давления в гидравлических системах, предохранения их от перегрузок, а также для дистанционной разгрузки системы от давления.
Технические характеристики
- Условный проход (Ду): 10 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 0,5...12,5 МПа (5...125 бар)
- Номинальное давление настройки: 10 МПа (100 бар)
- Номинальный расход рабочей жидкости: 80 л/мин
- Тип монтажа: Стыковой (согласно ISO 6264 / CETOP R06)
- Управление разгрузкой: Электромагнитное, пилотный клапан ВЕ6.574А.Г24
- Режим разгрузки: Нормально-нагруженный (разгрузка при включении электромагнита)
- Напряжение питания: 24 В постоянного тока (DC)
- Регулировочное устройство: Рукоятка
- Степень защиты: IP65
- Вязкость рабочей жидкости: 10...400 сСт
Функциональные особенности
Конструкция клапана включает основной каскад и пилотный каскад с электромагнитным управлением. В исходном состоянии (электромагнит обесточен) клапан работает в режиме ограничения давления. При подаче напряжения на электромагнит происходит соединение линии управления с баком, что обеспечивает разгрузку гидросистемы.
Габаритные и присоединительные параметры
Устройство соответствует стандартам присоединения CETOP 06. Для обеспечения герметичности стыка используются уплотнительные кольца. Электрическое подключение осуществляется через разъем стандарта DIN 43650 A со светодиодной индикацией.
