Техническое описание гидроклапана МКПВ-10/3С4Р2.110

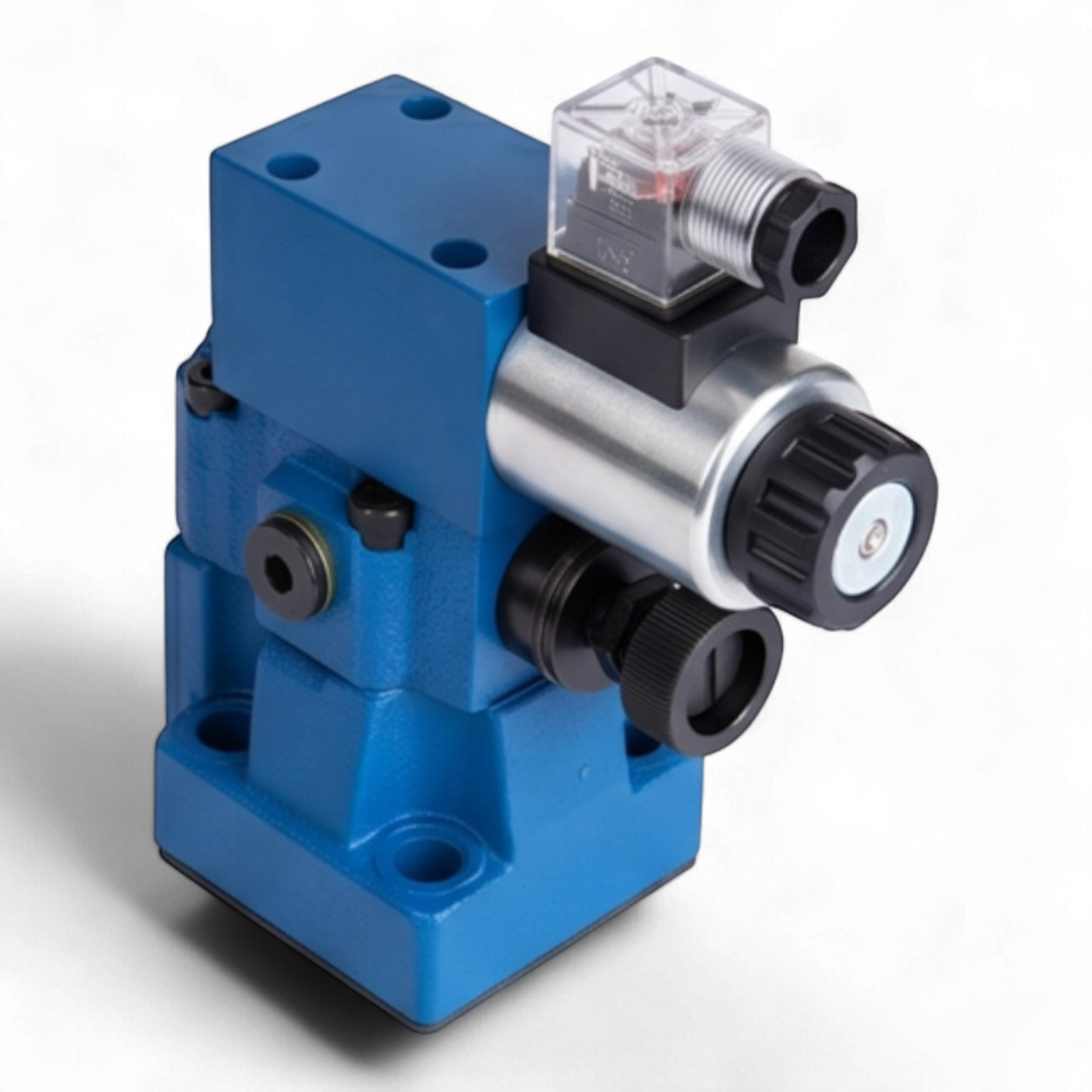

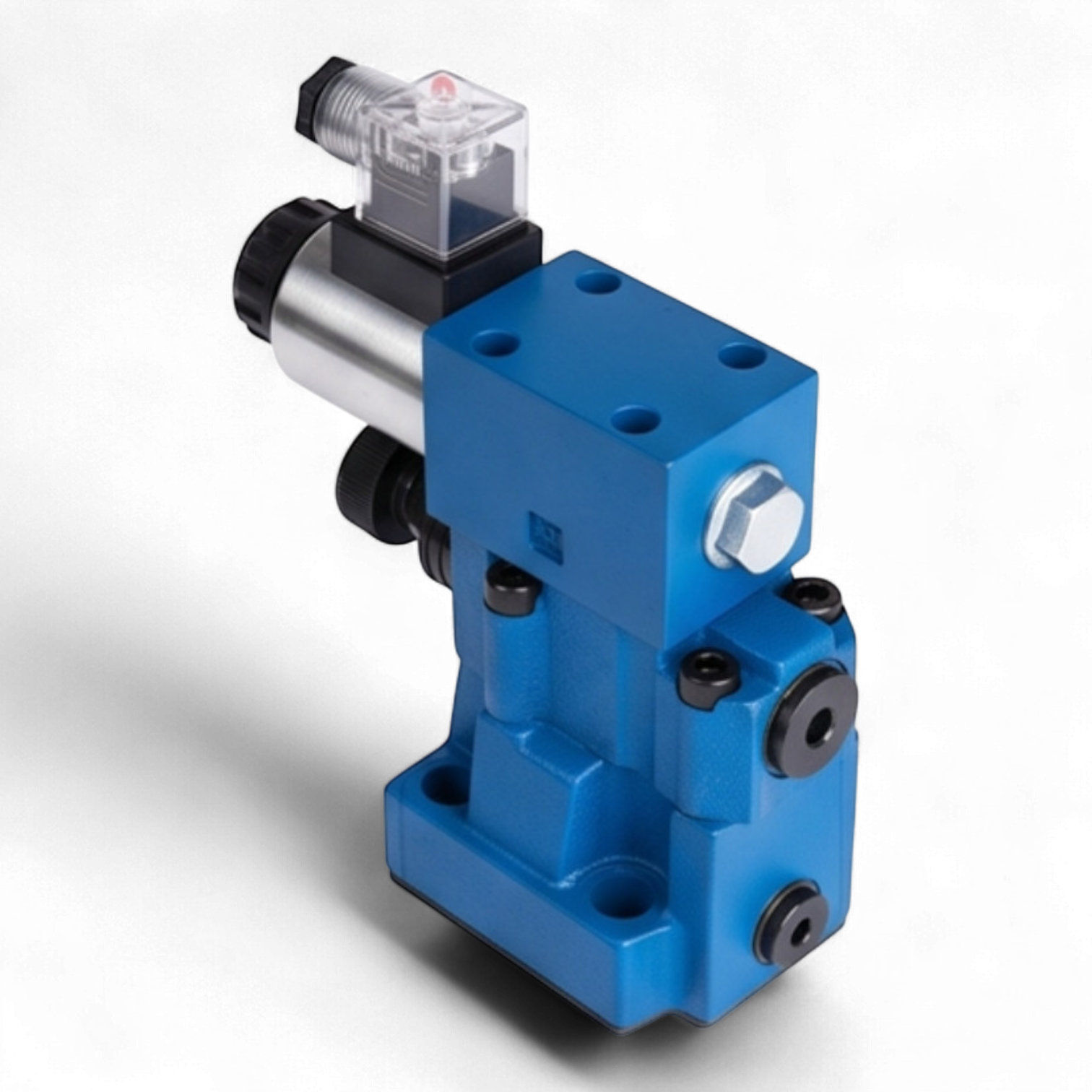

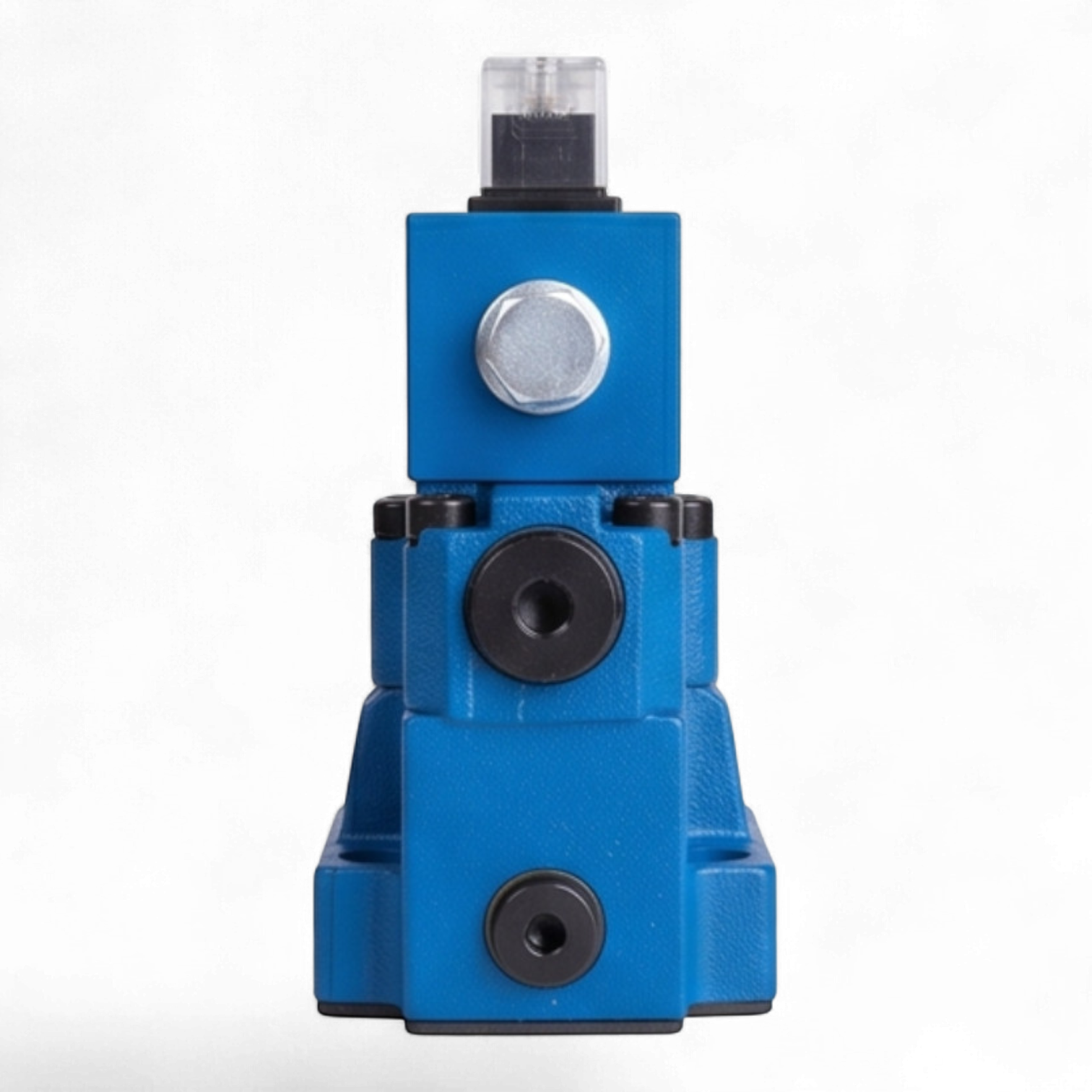

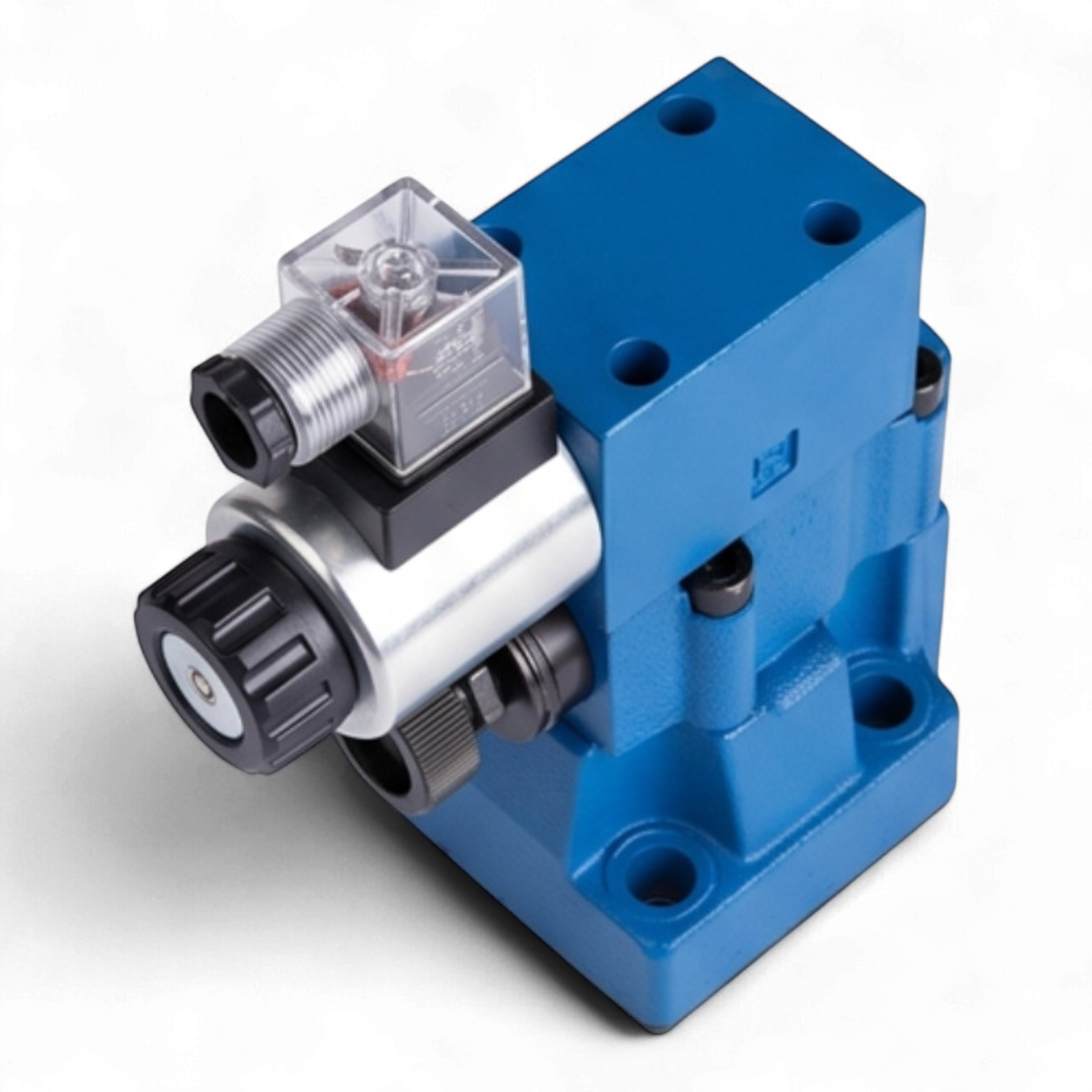

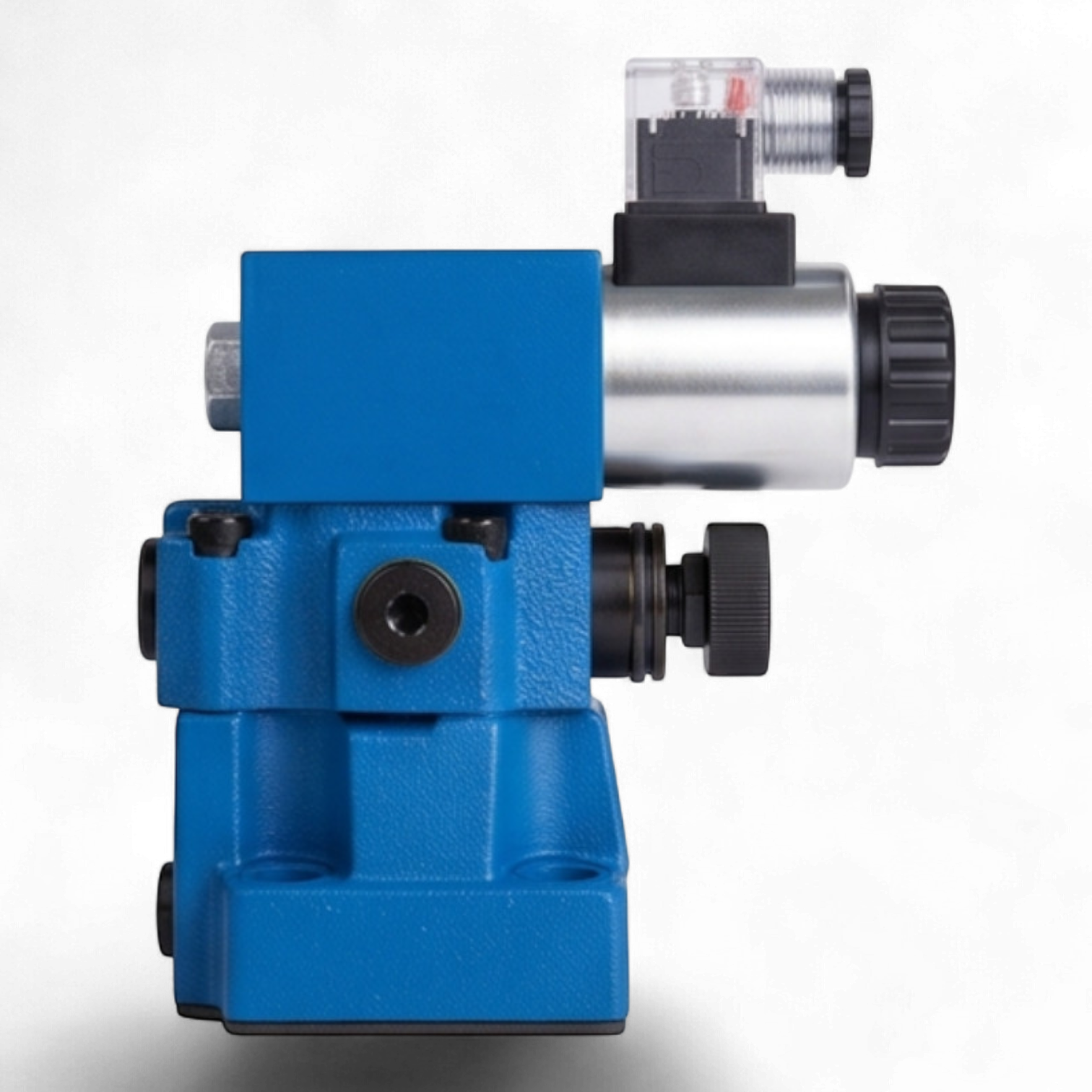

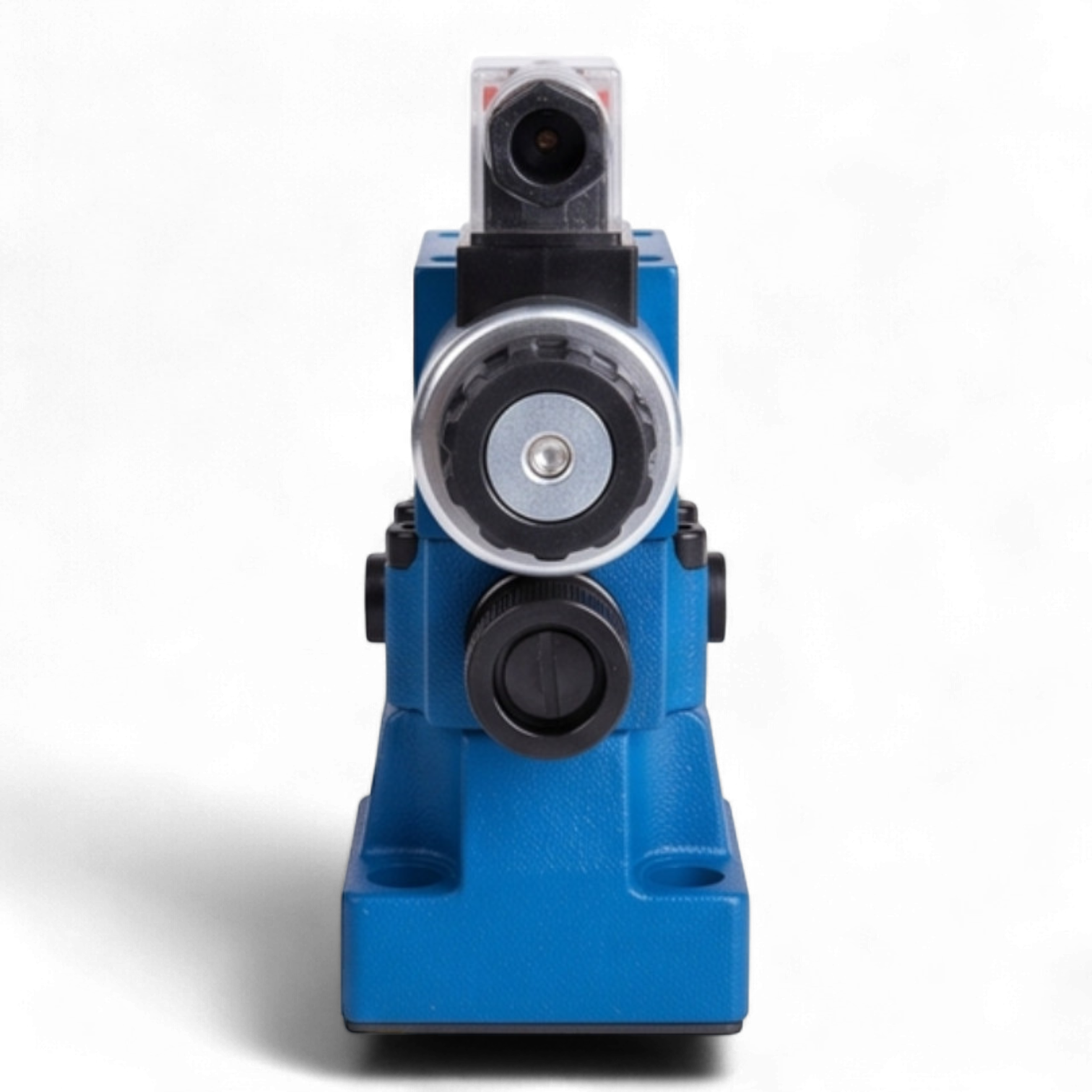

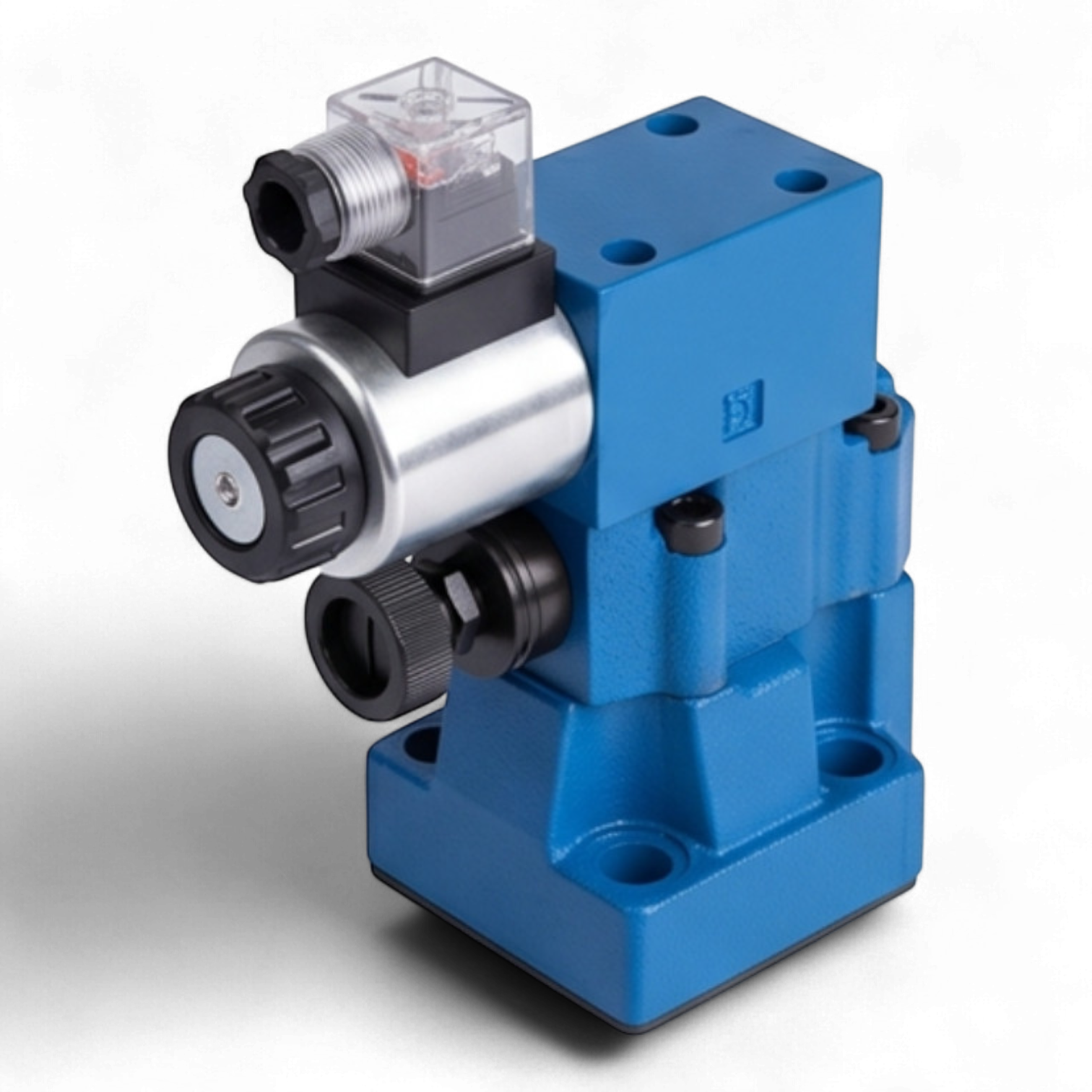

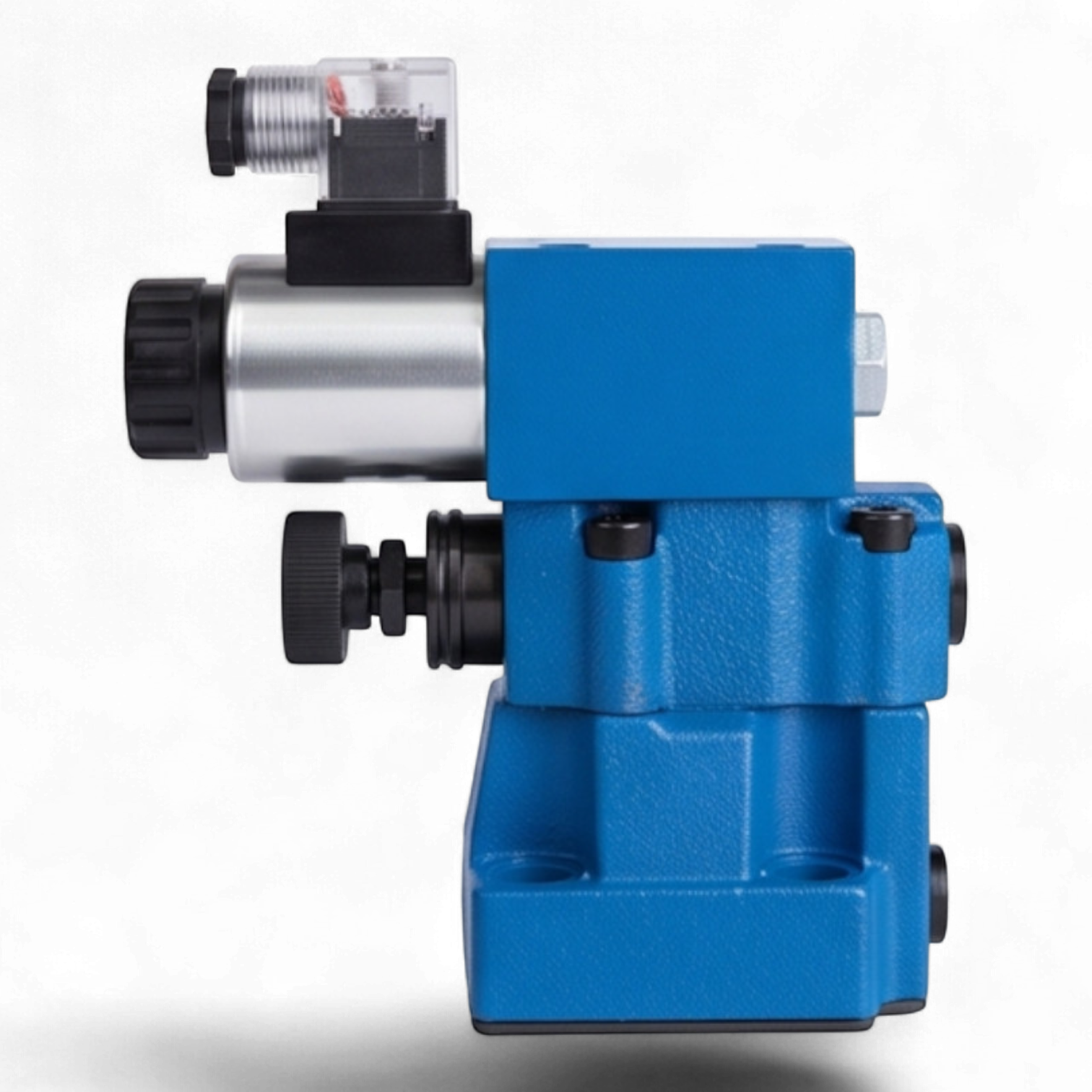

Гидроклапан МКПВ-10/3С4Р2.110 представляет собой предохранительное устройство непрямого действия со стыковым типом монтажа (соответствует типоразмеру CETOP R06). Данный аппарат предназначен для поддержания установленного давления в гидравлической системе, защиты напорной магистрали от перегрузок, а также для дистанционной разгрузки системы посредством встроенного электромагнитного управления.
Конструктивные и функциональные особенности:
- Тип управления: Электромагнитное управление разгрузкой (нормально-нагруженное исполнение). В качестве пилота используется гидрораспределитель ВЕ6.574А.В110.
- Регулировка: Механическое регулировочное устройство в виде ручки для прецизионной настройки давления срабатывания.
- Индикация: Электрический разъем стандарта DIN43650 A оснащен светодиодным индикатором состояния (LED AC).
- Защита: Корпус и электрические компоненты соответствуют классу защиты IP65.
Технические характеристики:
| Условный проход (Ду) | 10 мм |
| Номинальный расход жидкости | 80 л/мин |
| Номинальное рабочее давление | 320 бар (32 МПа) |
| Диапазон настройки давления | 20–250 бар (2,0–25,0 МПа) |
| Напряжение питания электромагнита | ~110В / 50Гц |
| Кинематическая вязкость рабочей жидкости | 10…400 сСт |
| Контролируемые линии | P (напор), T (слив) |
Характеристики
Условный проход, мм
10
Номинальный расход, л/мин
80
Типоразмер
CETOP R06
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
