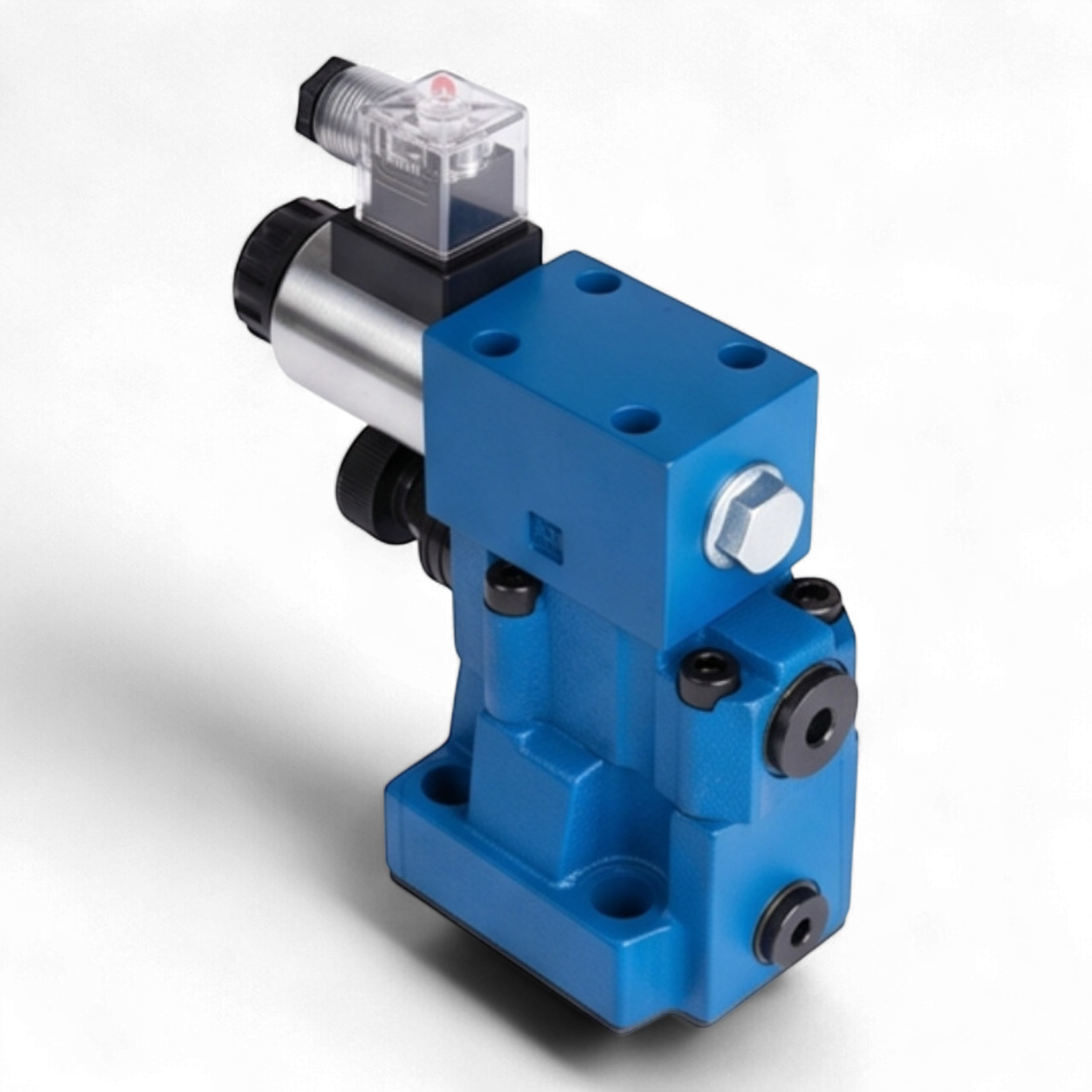

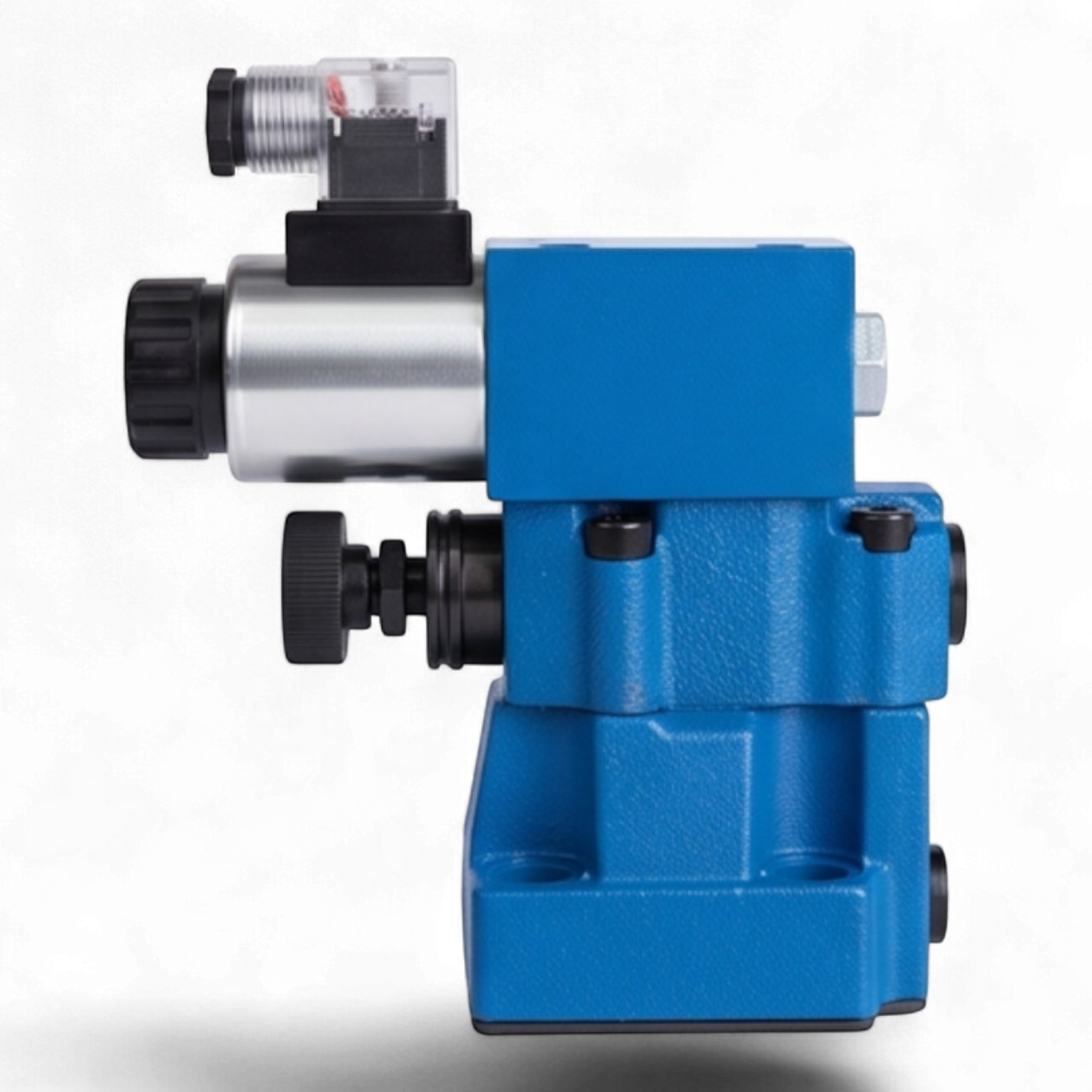

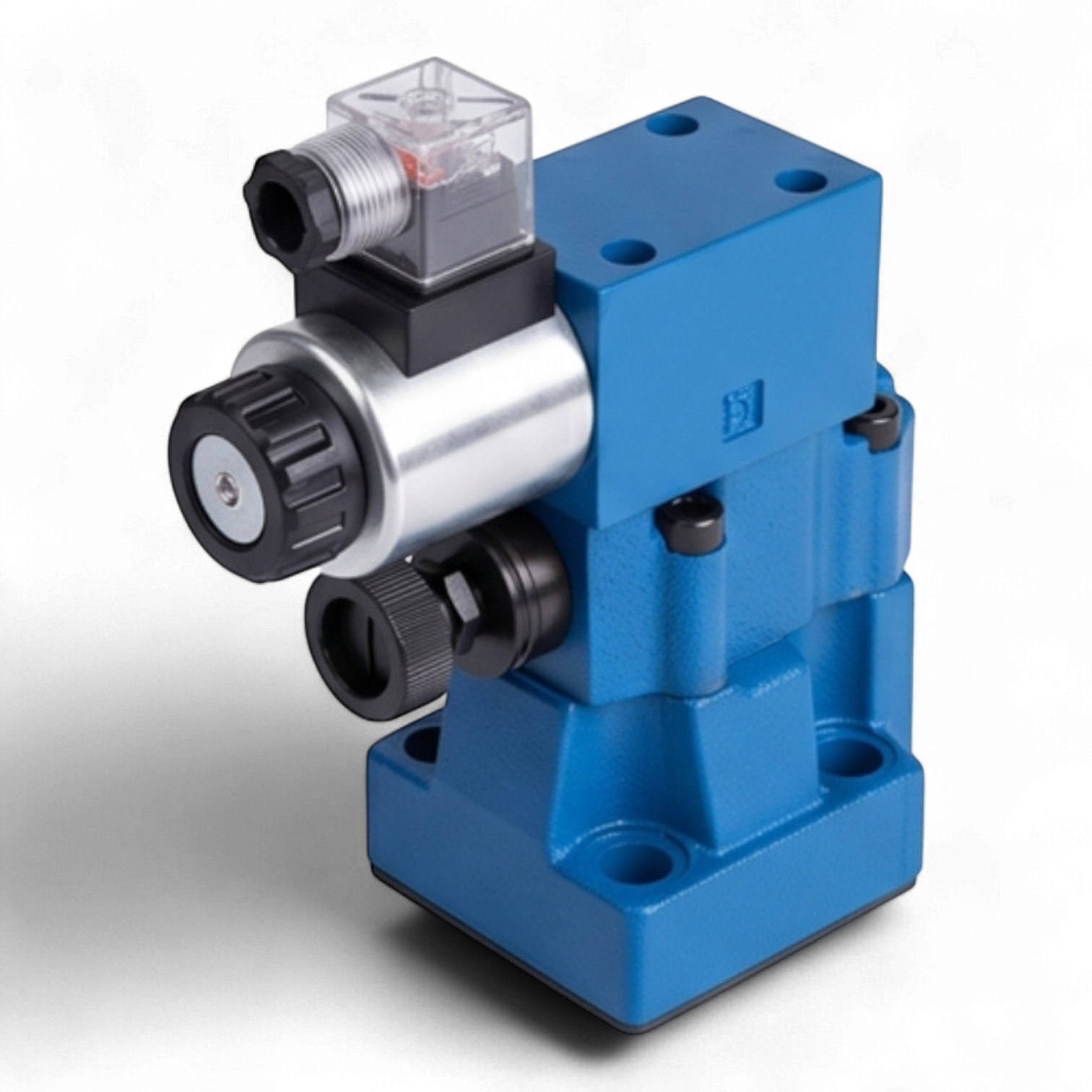

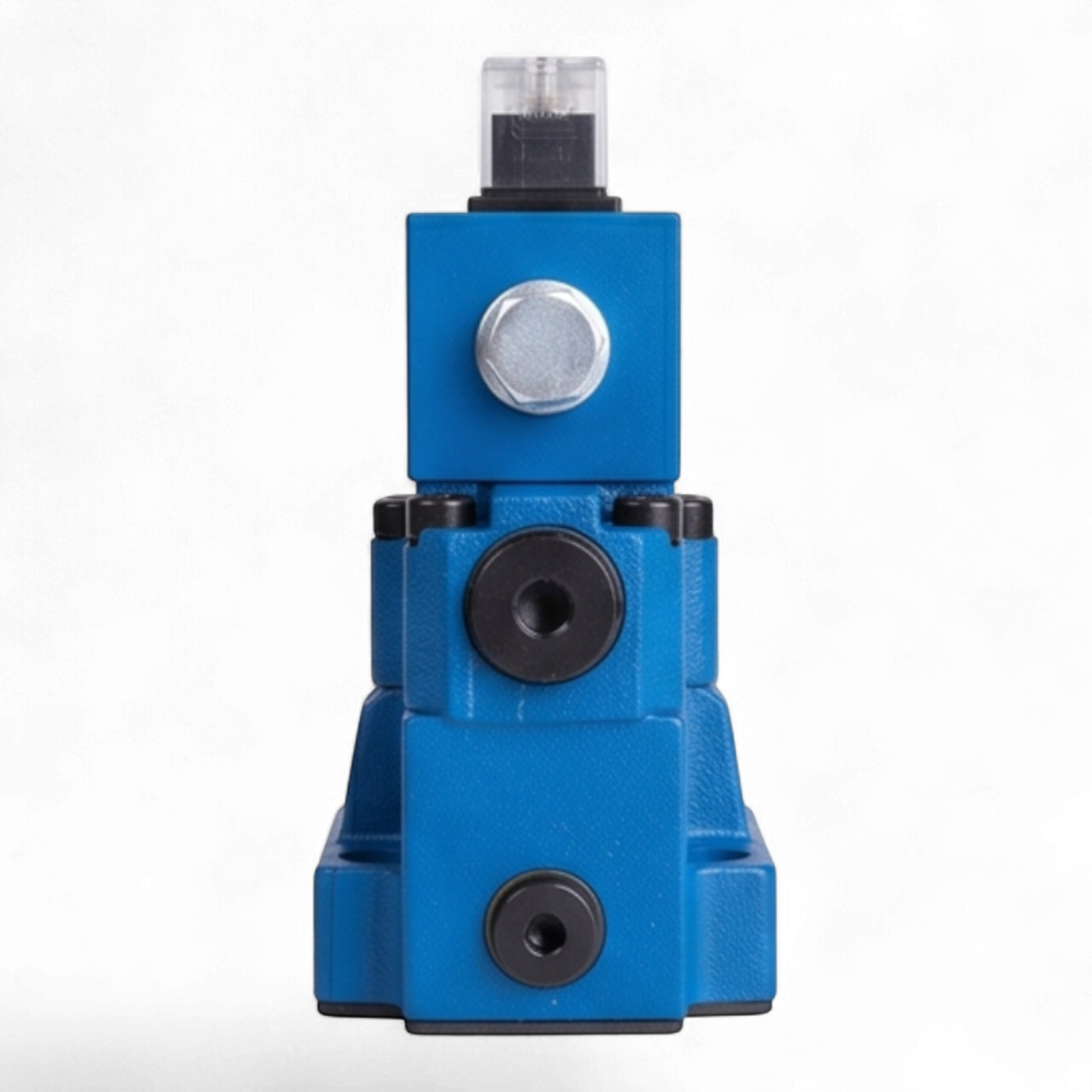

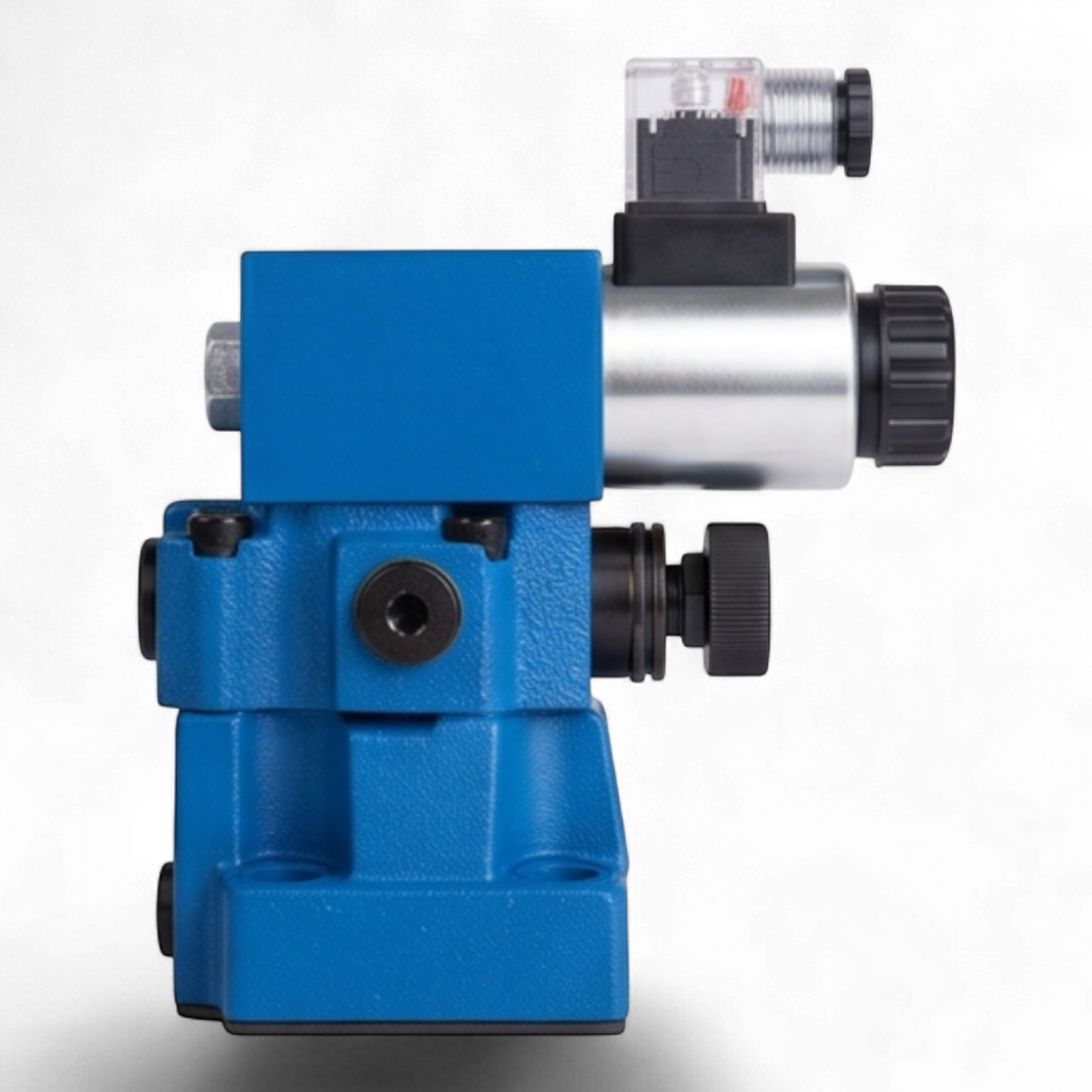

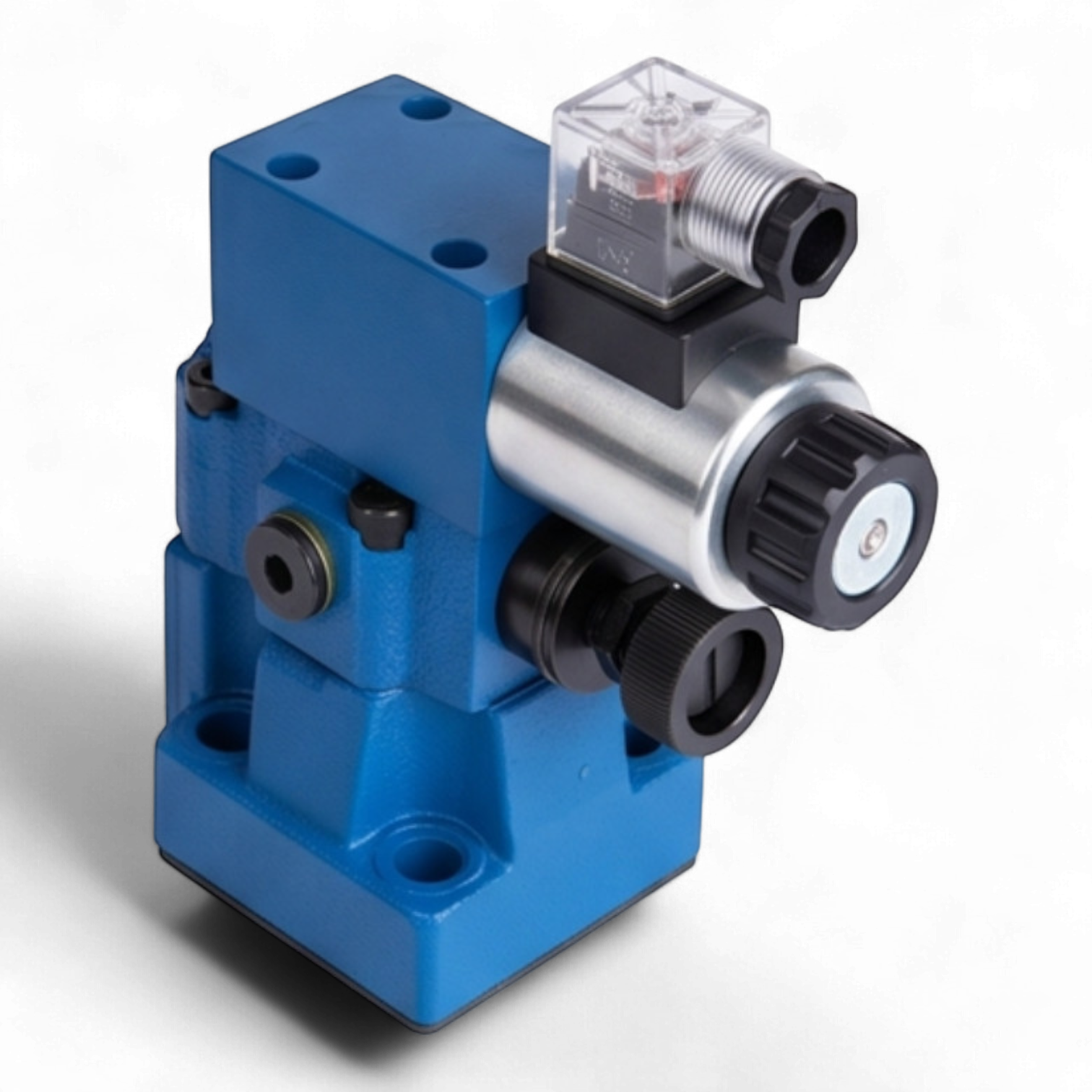

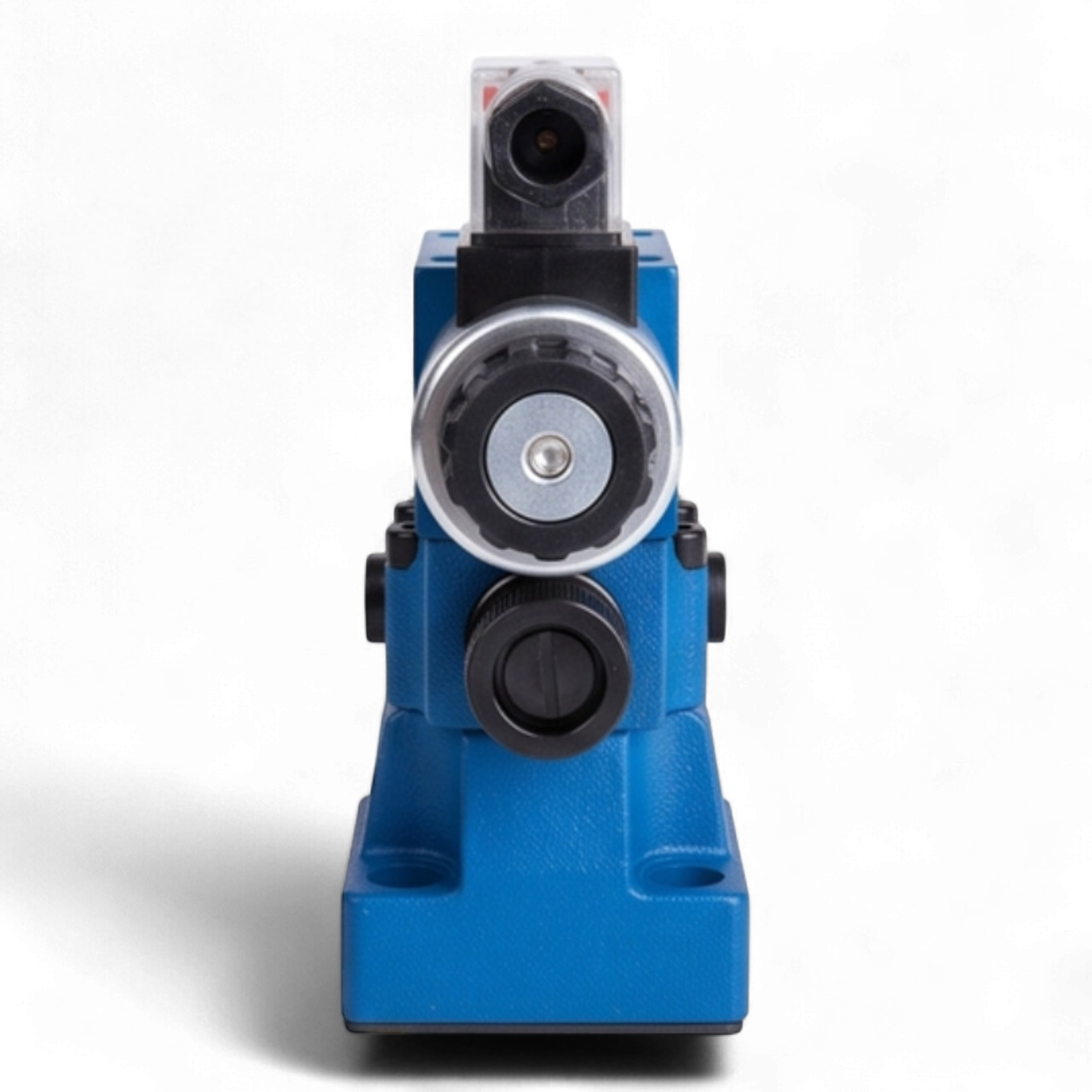

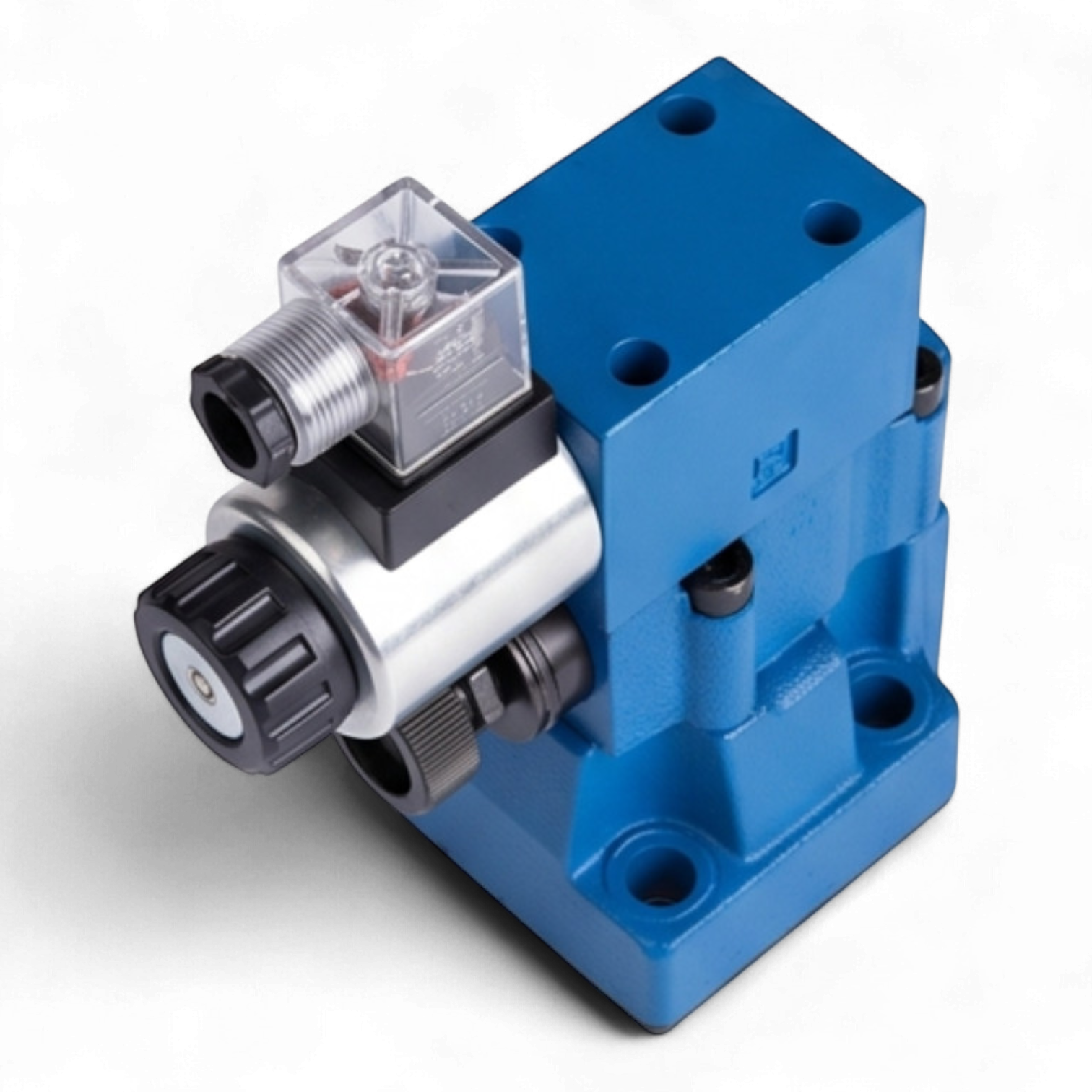

Техническое описание гидроклапана МКПВ-10/3С4Р2.12
Предохранительный гидроклапан непрямого действия МКПВ-10/3С4Р2.12 предназначен для поддержания установленного давления в гидравлических системах стационарных и мобильных машин, защиты их от превышения номинального давления (перегрузки) и обеспечения дистанционной разгрузки системы.
Конструктивные особенности и принцип работы
Данная модификация выполнена в корпусе для стыкового монтажа (стандарт CETOP R06 / ISO 6264). Клапан является нормально-нагруженным: при обесточенном электромагните пилотного клапана основная линия находится под рабочим давлением. При подаче напряжения на соленоид происходит разгрузка системы (сброс давления в линию слива).
Технические характеристики
- Условный проход (Ду): 10 мм;
- Номинальный расход: 80 л/мин;
- Максимальное рабочее давление: 32 МПа (320 бар);
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар);
- Давление настройки (номинальное): 20 МПа (200 бар);
- Тип управления разгрузкой: электромагнитное (пилот ВЕ6.574А);
- Параметры электропитания: постоянный ток (DC), напряжение 12В;
- Регулировочный орган: рукоятка (индекс Р);
- Класс защиты: IP65 (с разъемом DIN 43650 A).
Эксплуатационные требования
Устройство функционирует на минеральных маслах с кинематической вязкостью от 10 до 400 сСт. Рекомендуемая тонкость фильтрации рабочей жидкости — не менее 25 мкм. Стыковая поверхность должна соответствовать требованиям плоскостности и шероховатости для обеспечения герметичности соединения.
