Описание
Технические характеристики МКПВ-10/3С4Р2.24

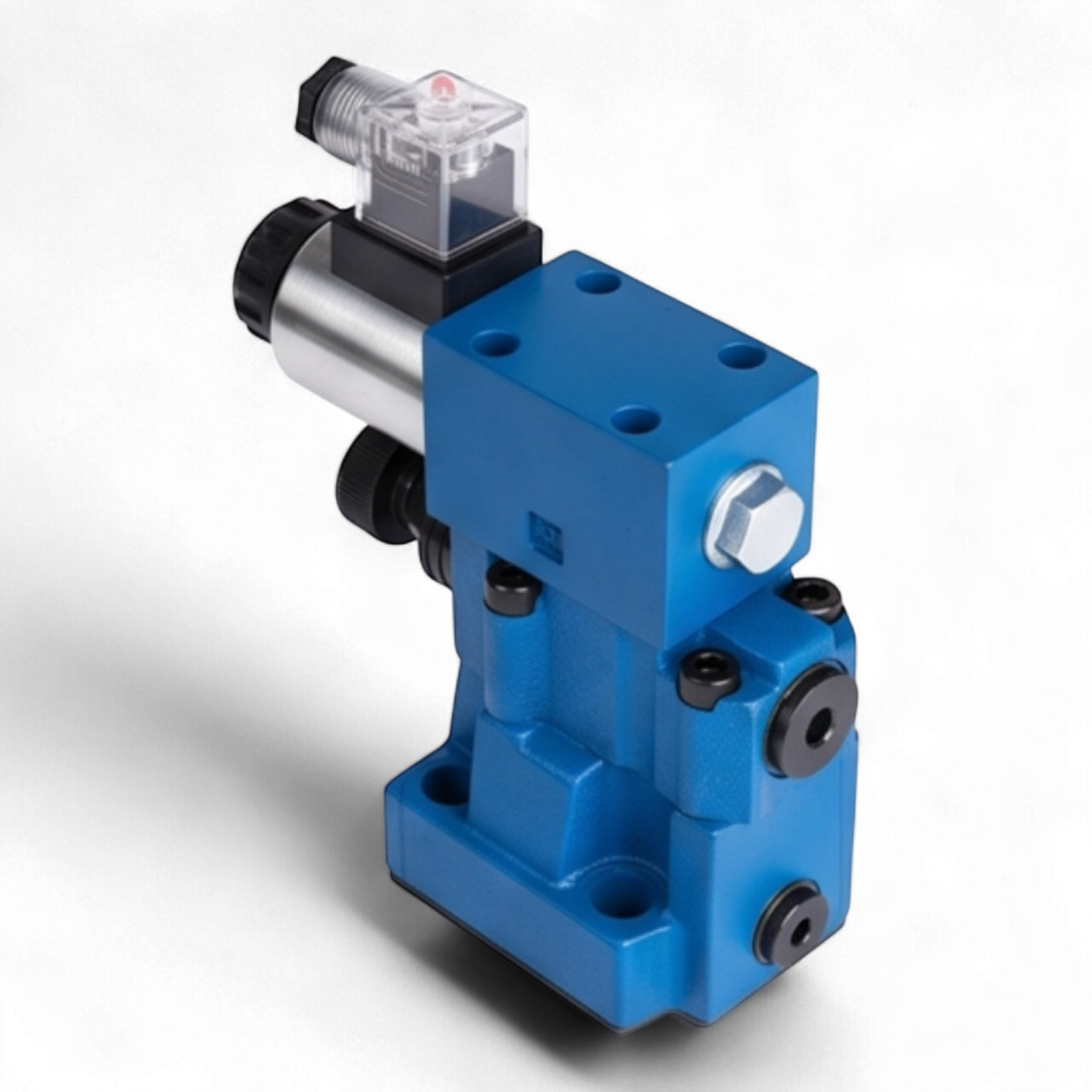

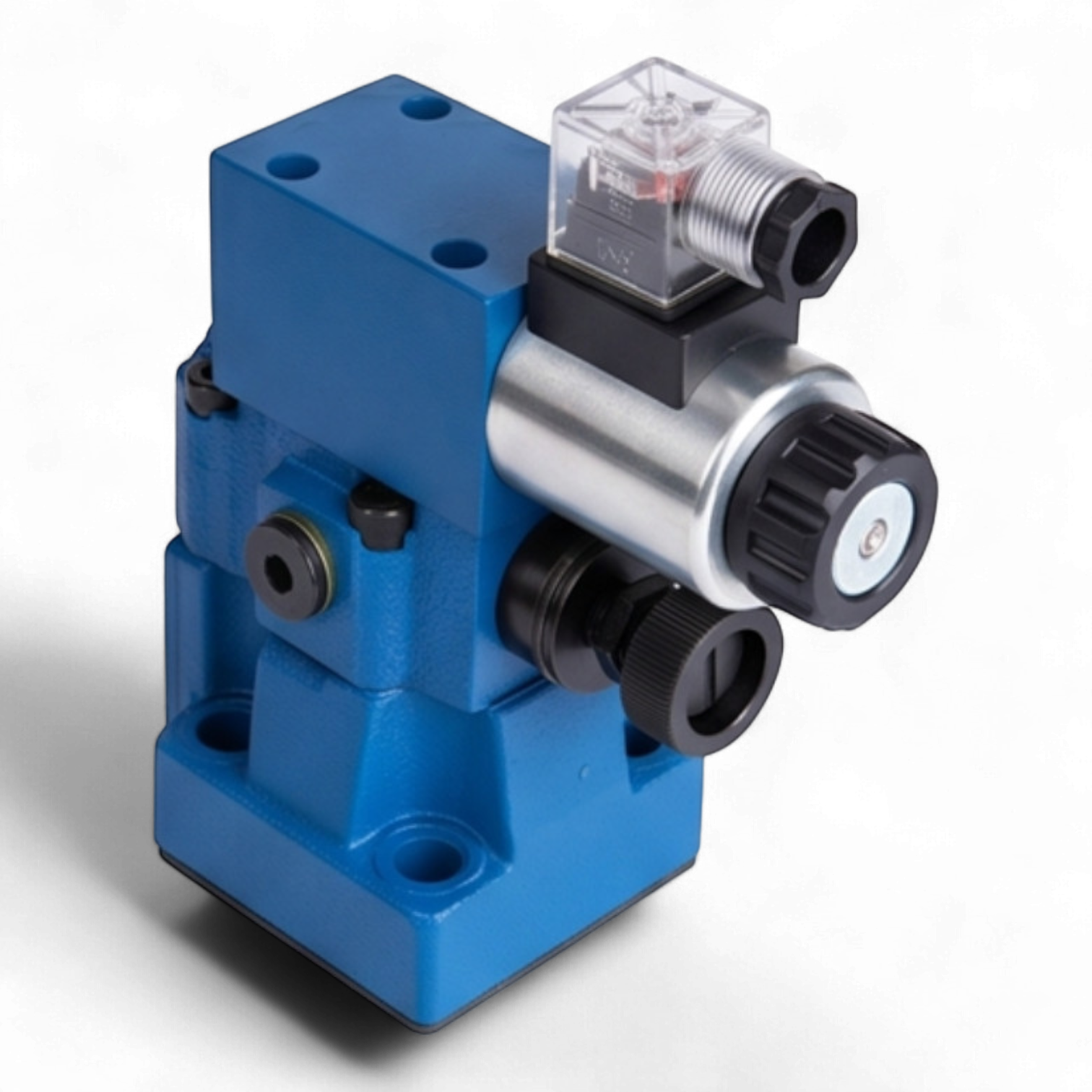

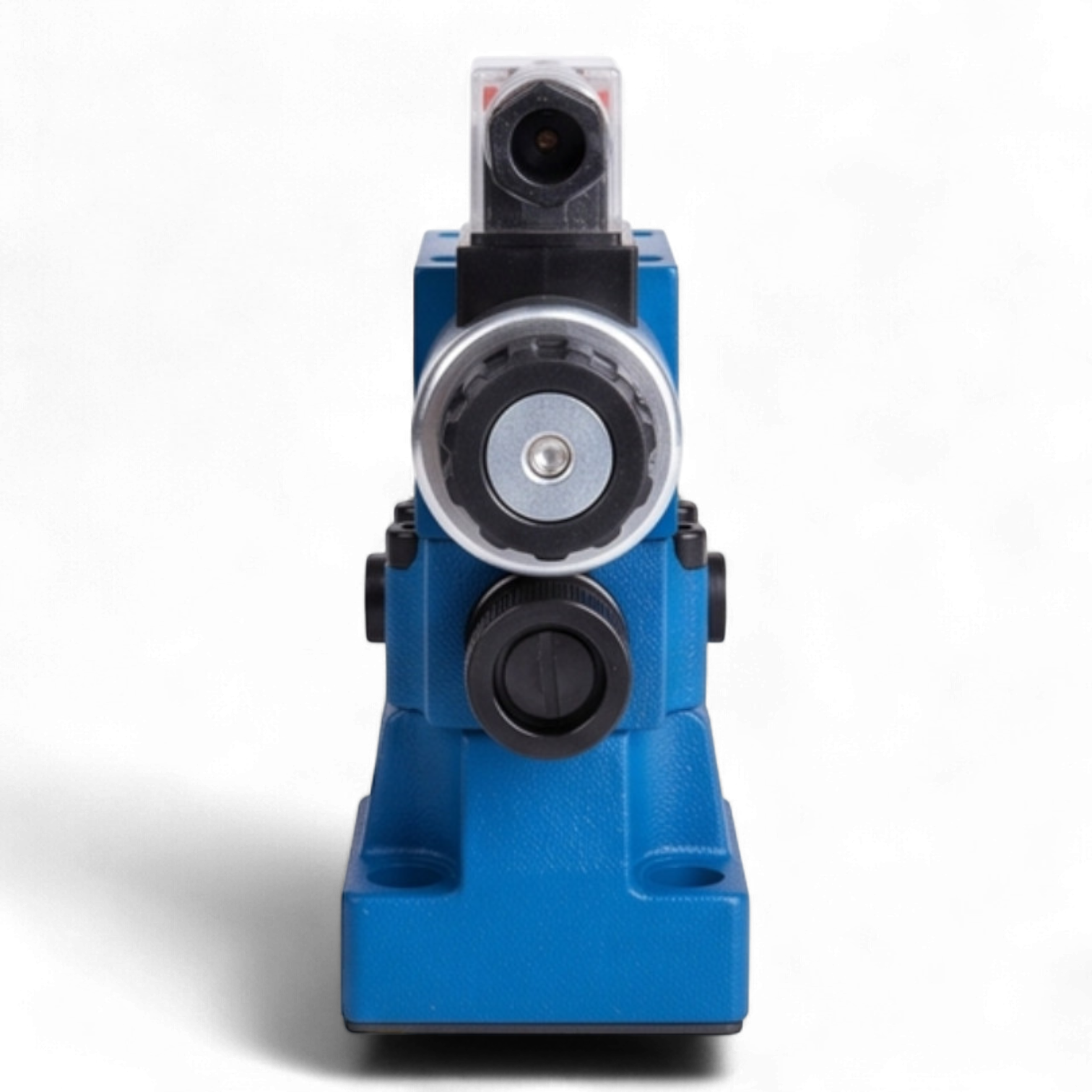

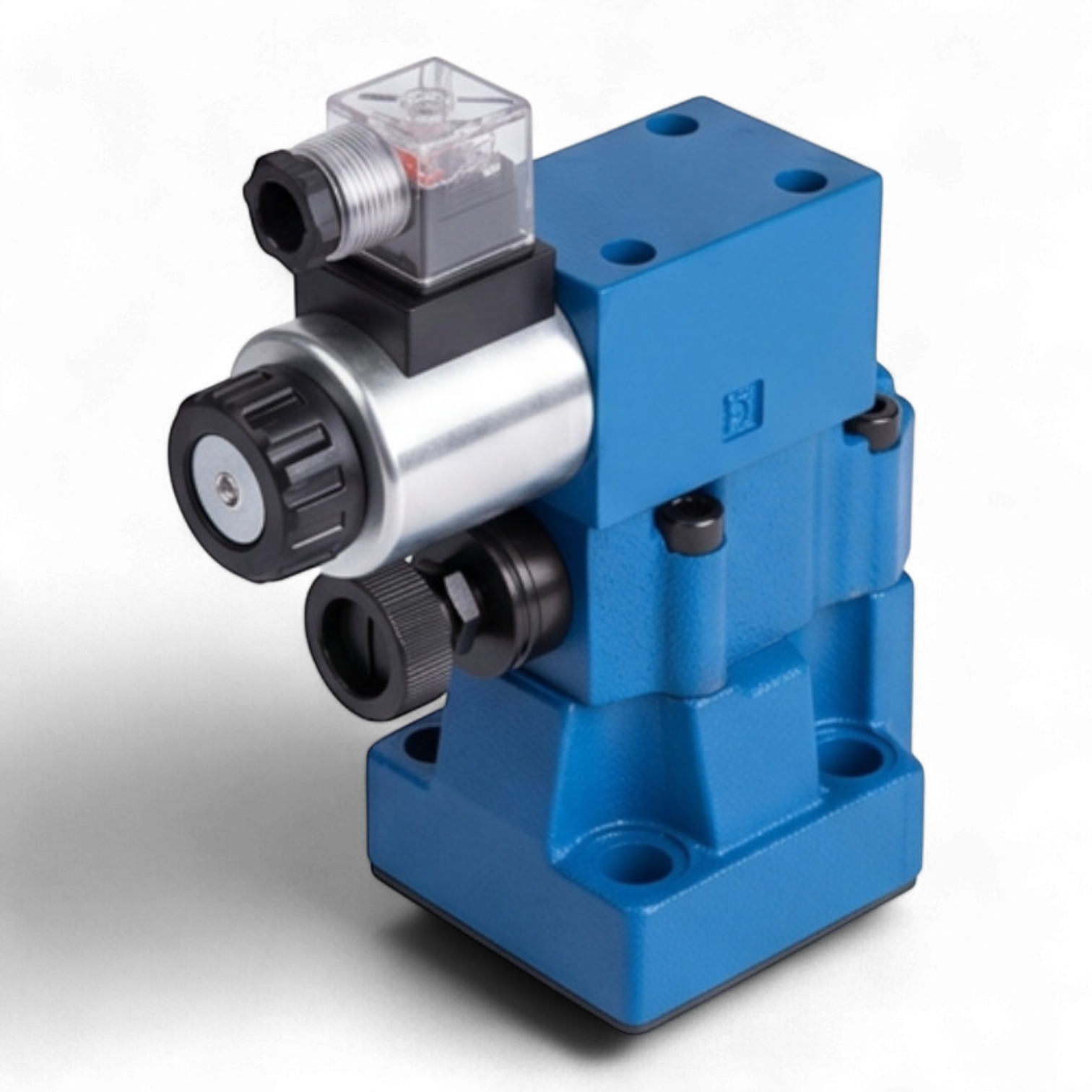

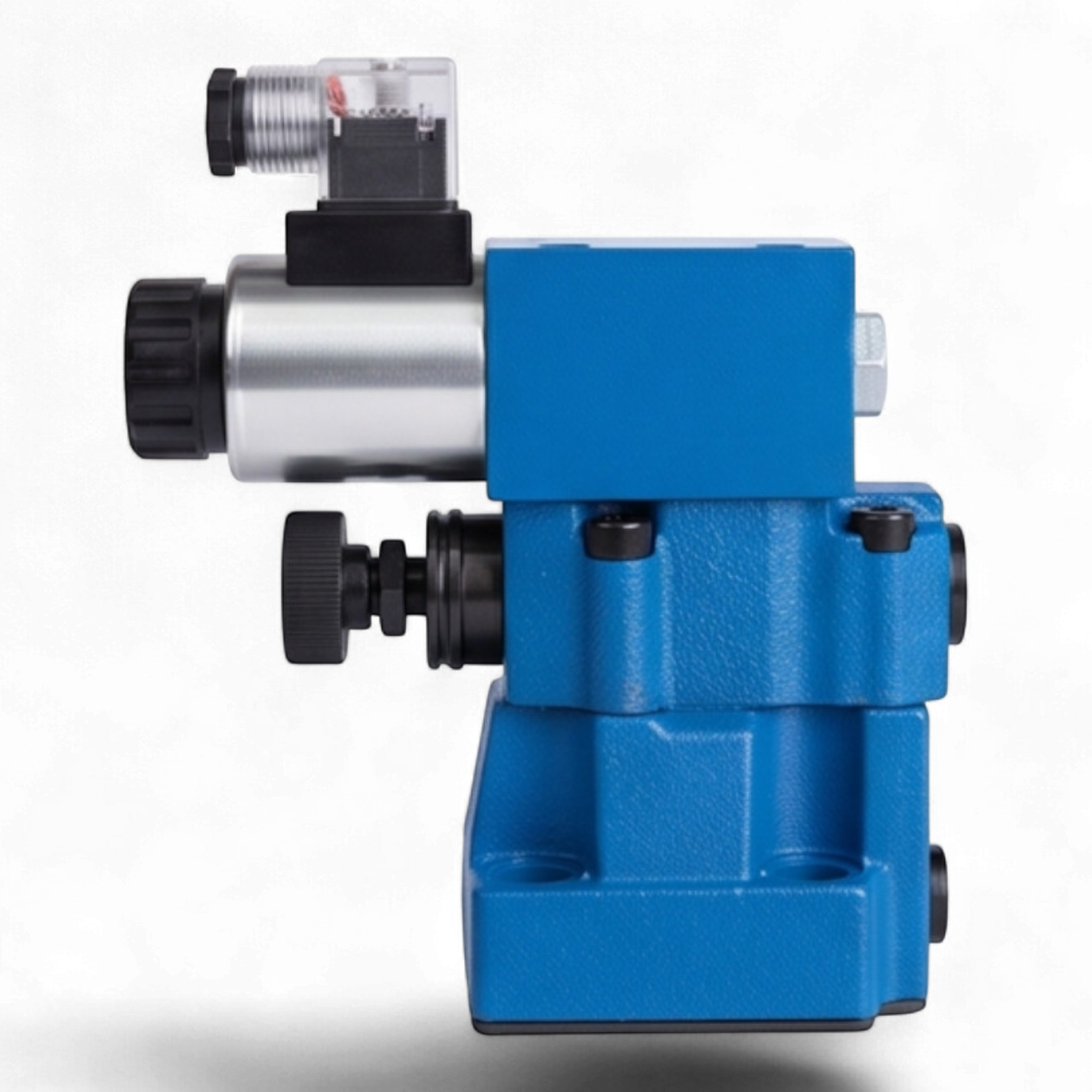

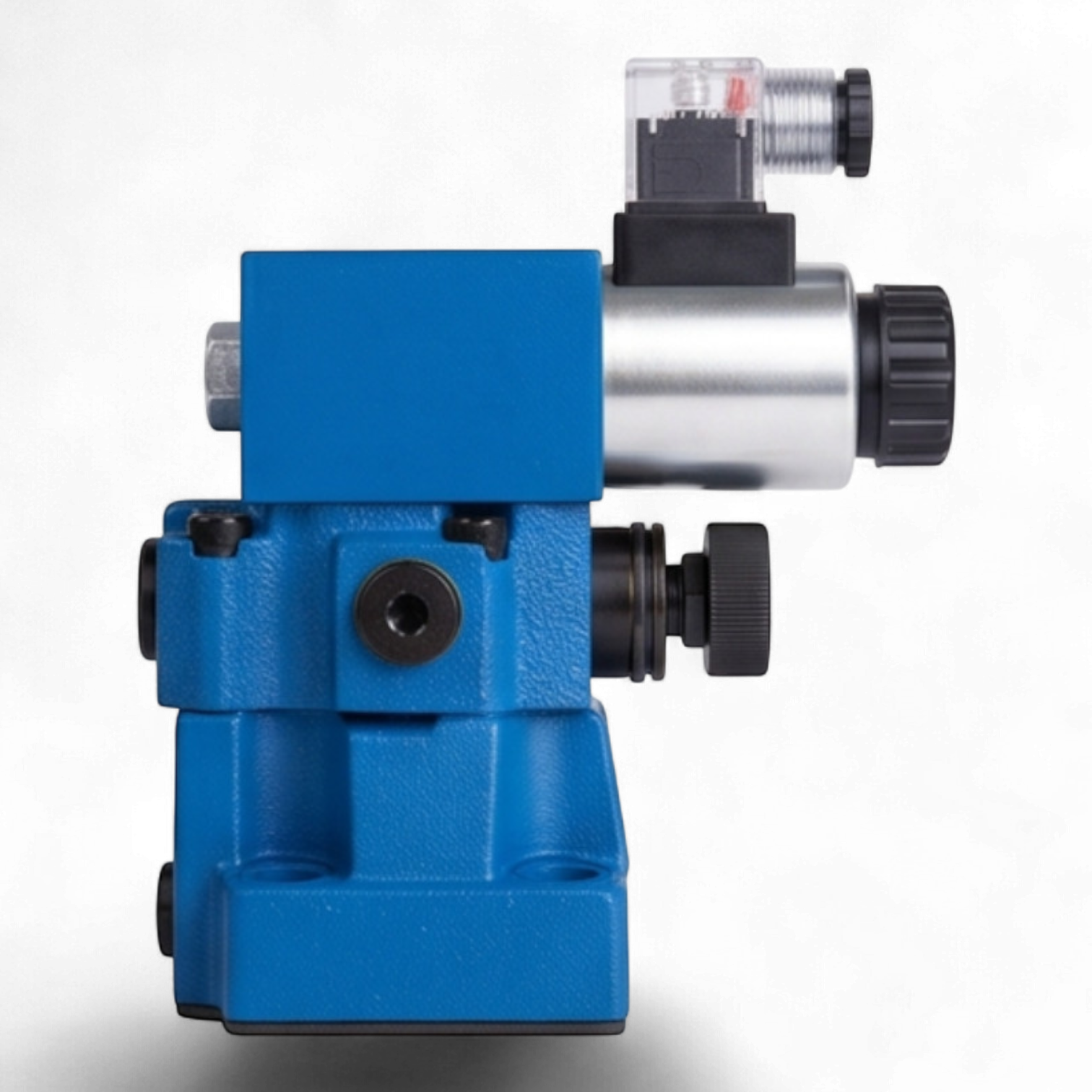

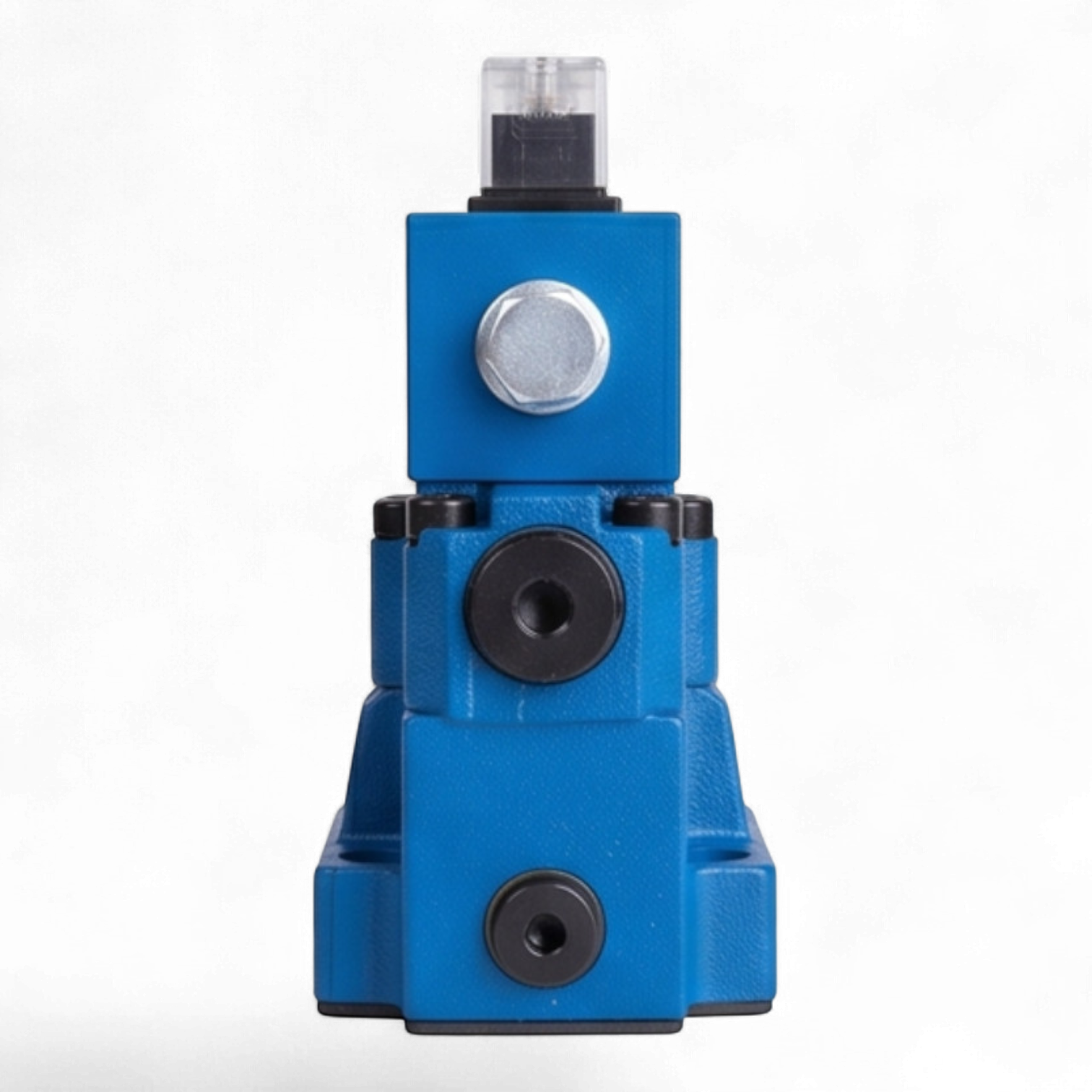

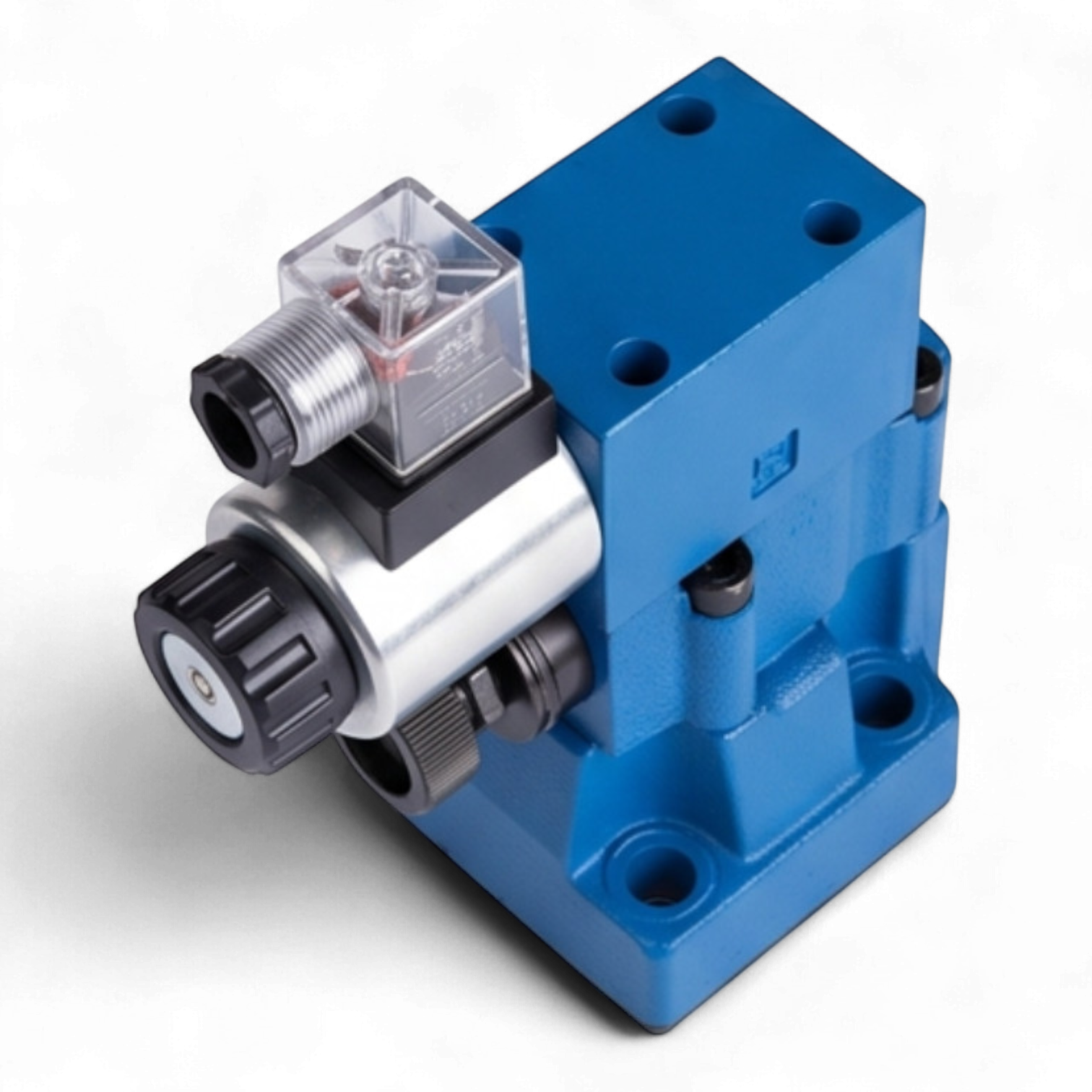

Гидроклапан предохранительный МКПВ-10/3С4Р2.24 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, предохранения гидросистемы от превышения номинальных параметров и дистанционной разгрузки системы. Конструктивное исполнение включает электрогидравлический пилот управления (распределитель ВЕ6.574А.Г24) для реализации функции электромагнитного управления разгрузкой.
Основные технические параметры:
- Условный проход (Ду): 10 мм
- Номинальный расход: 80 л/мин
- Номинальное рабочее давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
- Номинальное давление настройки: 20 МПа (200 бар)
- Тип монтажа: Стыковой (ISO 6264, CETOP R06)
- Тип разгрузки: Нормально-нагруженный (разгрузка при включении электромагнита)
- Управление: Электромагнитное, напряжение питания =24В DC
- Регулировочное устройство: Рукоятка (Р)
- Класс защиты: IP65
- Вязкость рабочей жидкости: 10 – 400 сСт
Конструктивные и присоединительные особенности:
Устройство монтируется на плиту. Герметизация стыковой плоскости обеспечивается резиновыми уплотнениями. Электрическое подключение осуществляется через разъем DIN43650 A со светодиодной индикацией состояния соленоида.
| Параметр | Значение |
|---|---|
| Модель пилота | ВЕ6.574А.Г24 |
| Тип электрического соединителя | DIN43650 A LED DC |
| Стандарт присоединения | ISO 6264 |
Характеристики
Условный проход, мм
10
Номинальный расход, л/мин
80
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R06
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
24В
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED DC
Модель пилотного клапана
ВЕ6.574А.Г24
