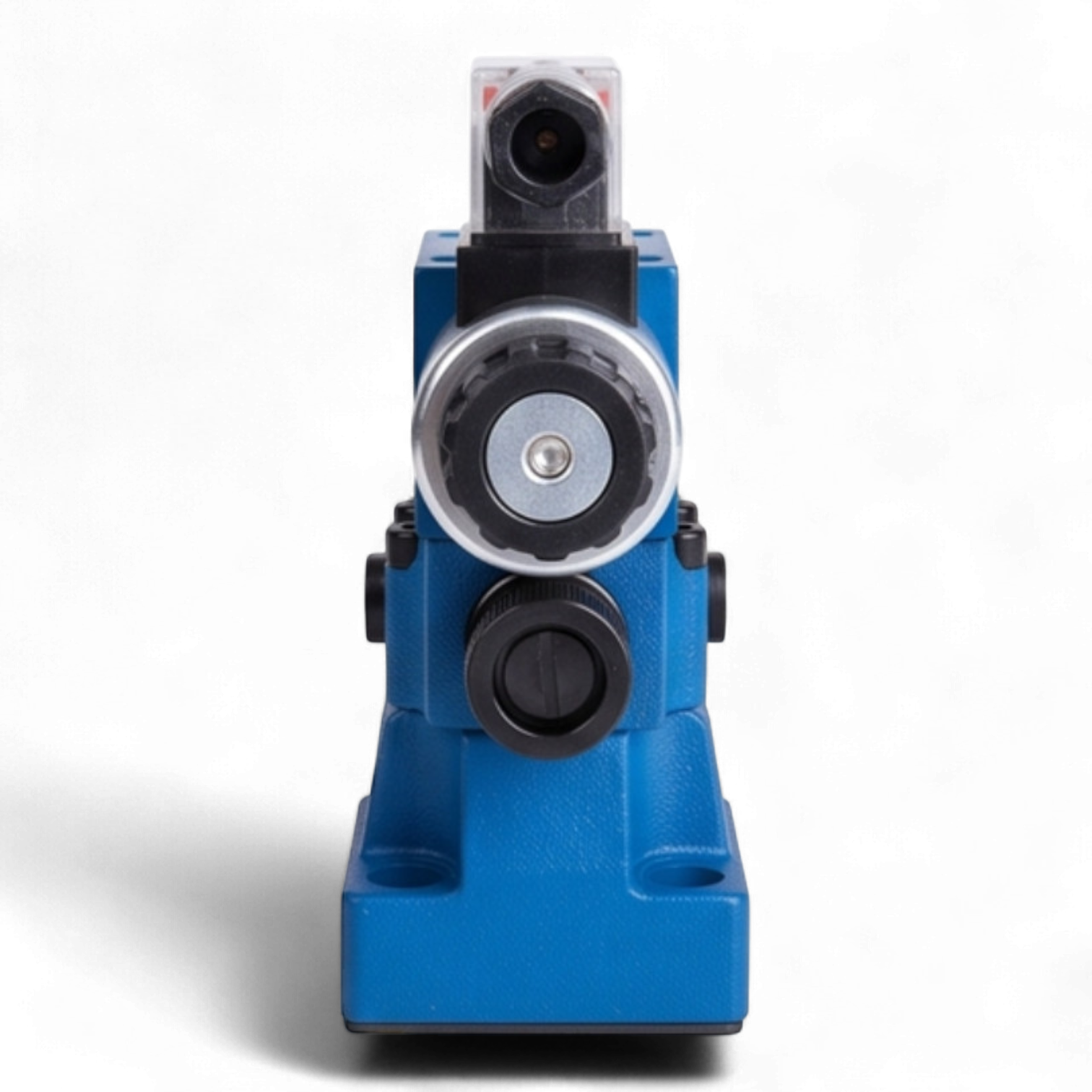

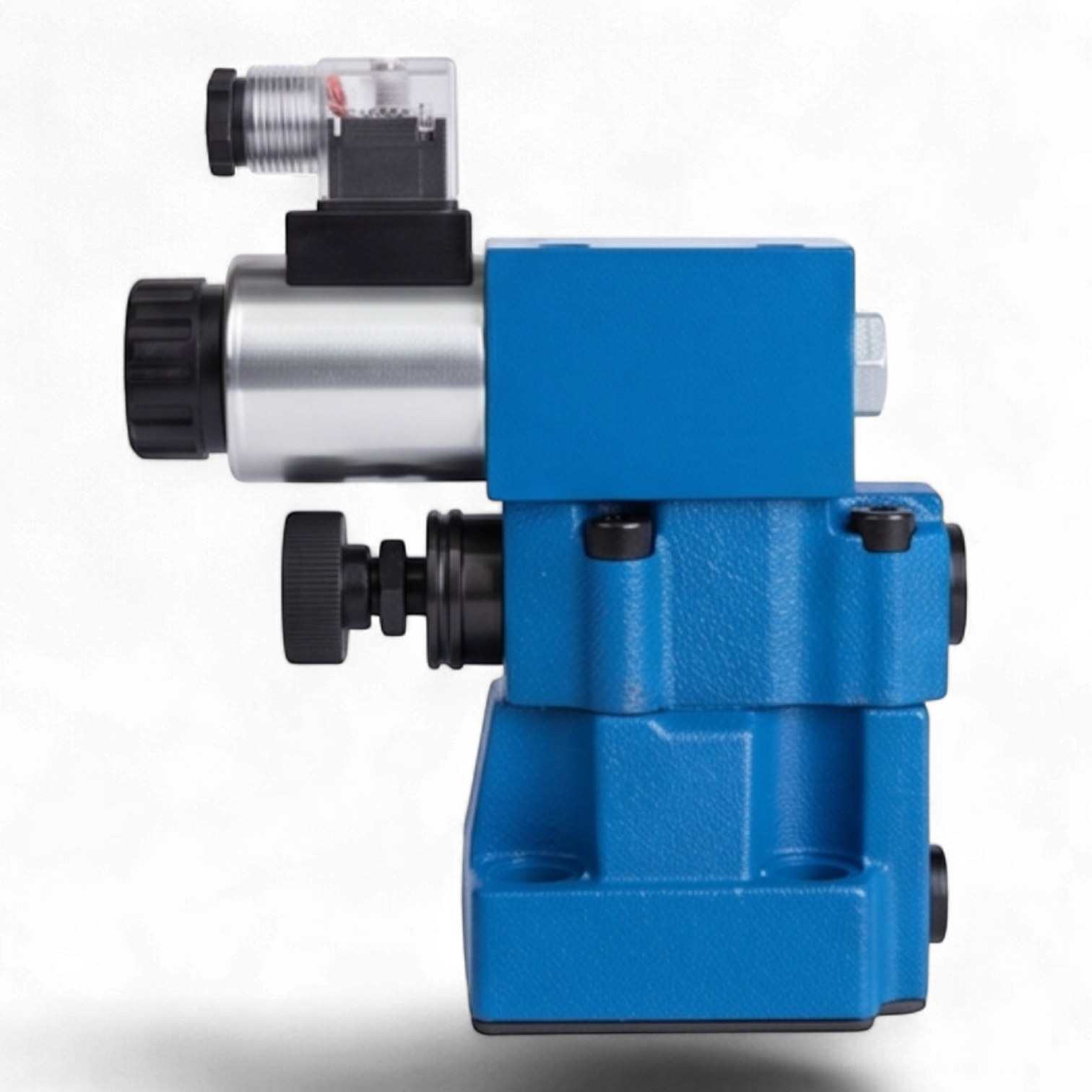

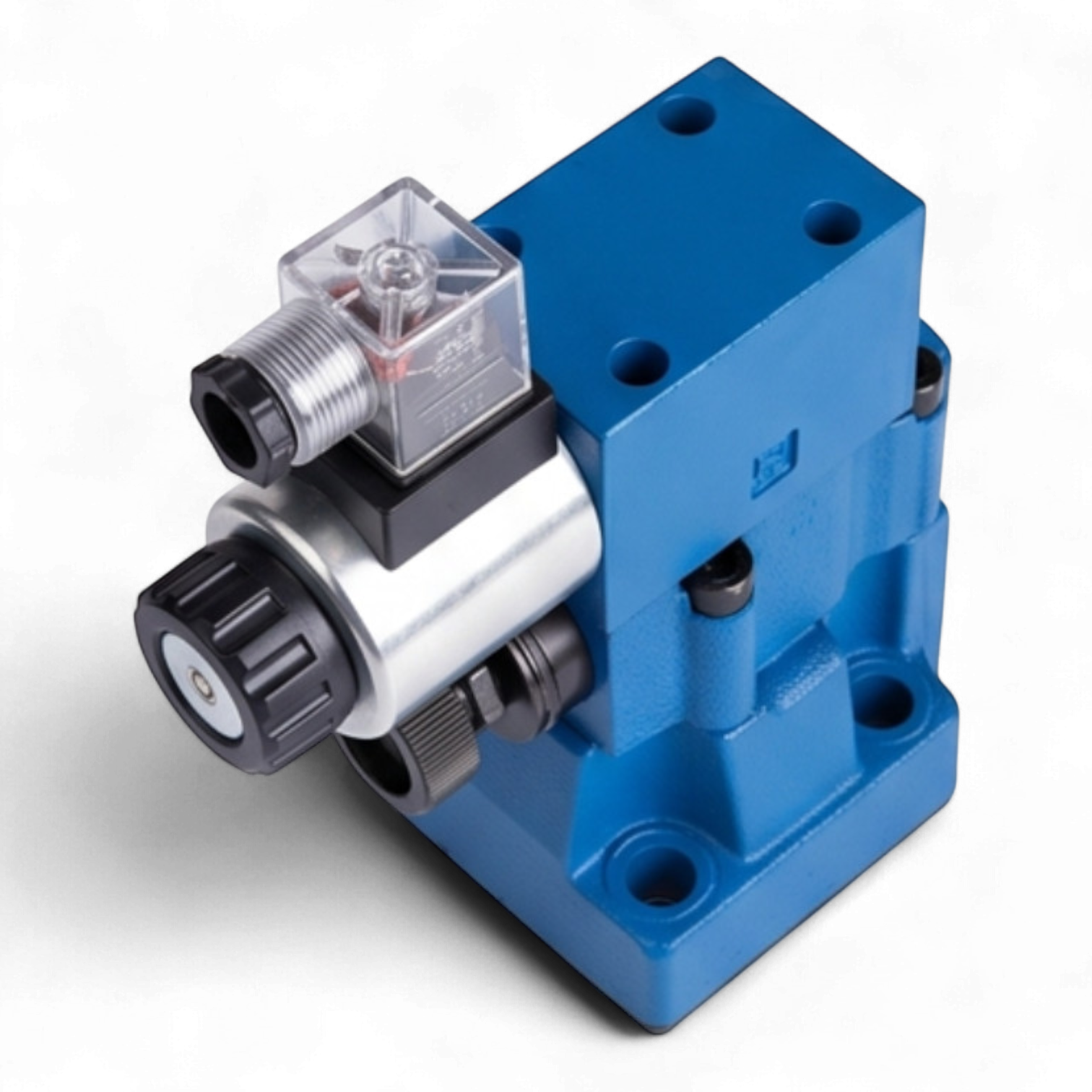

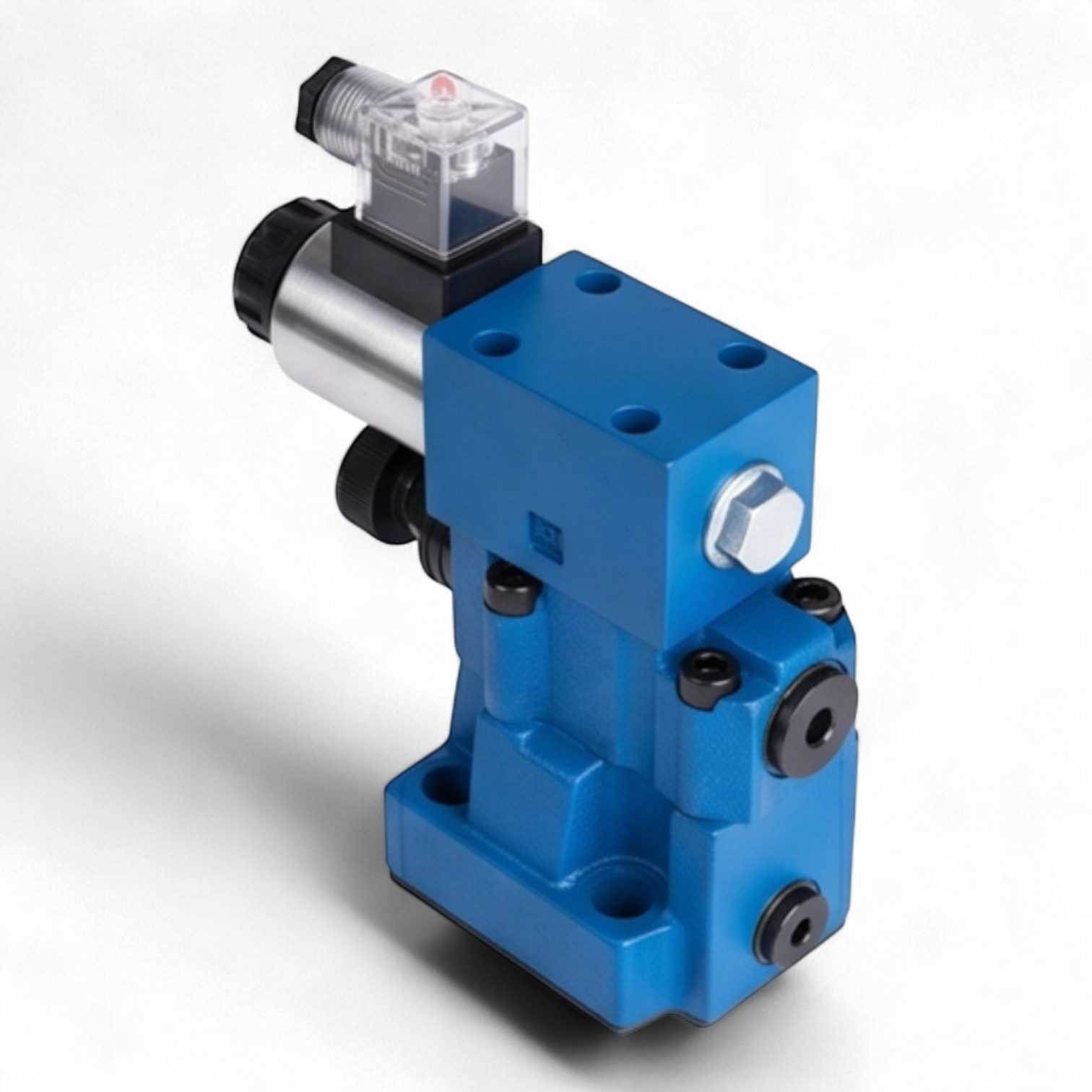

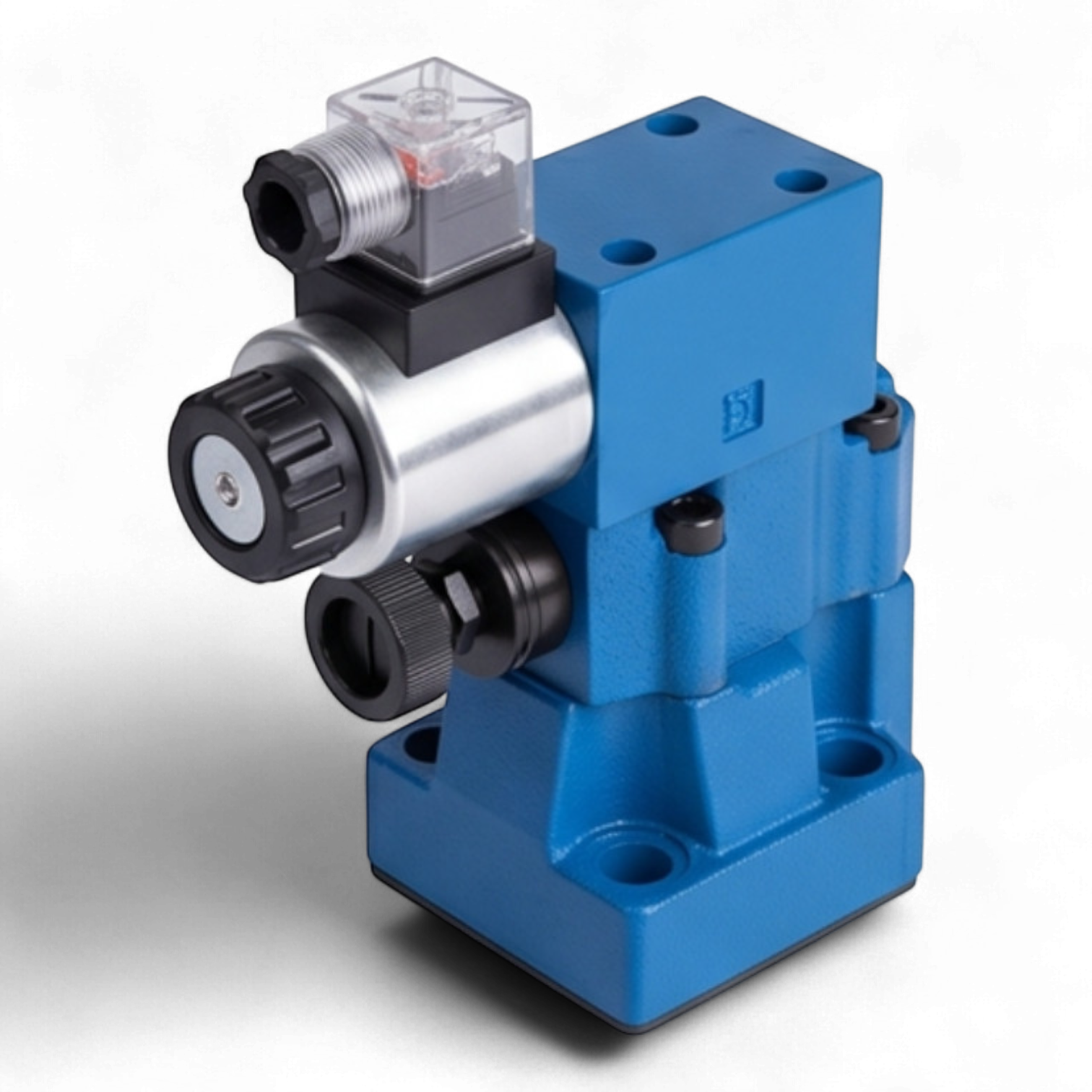

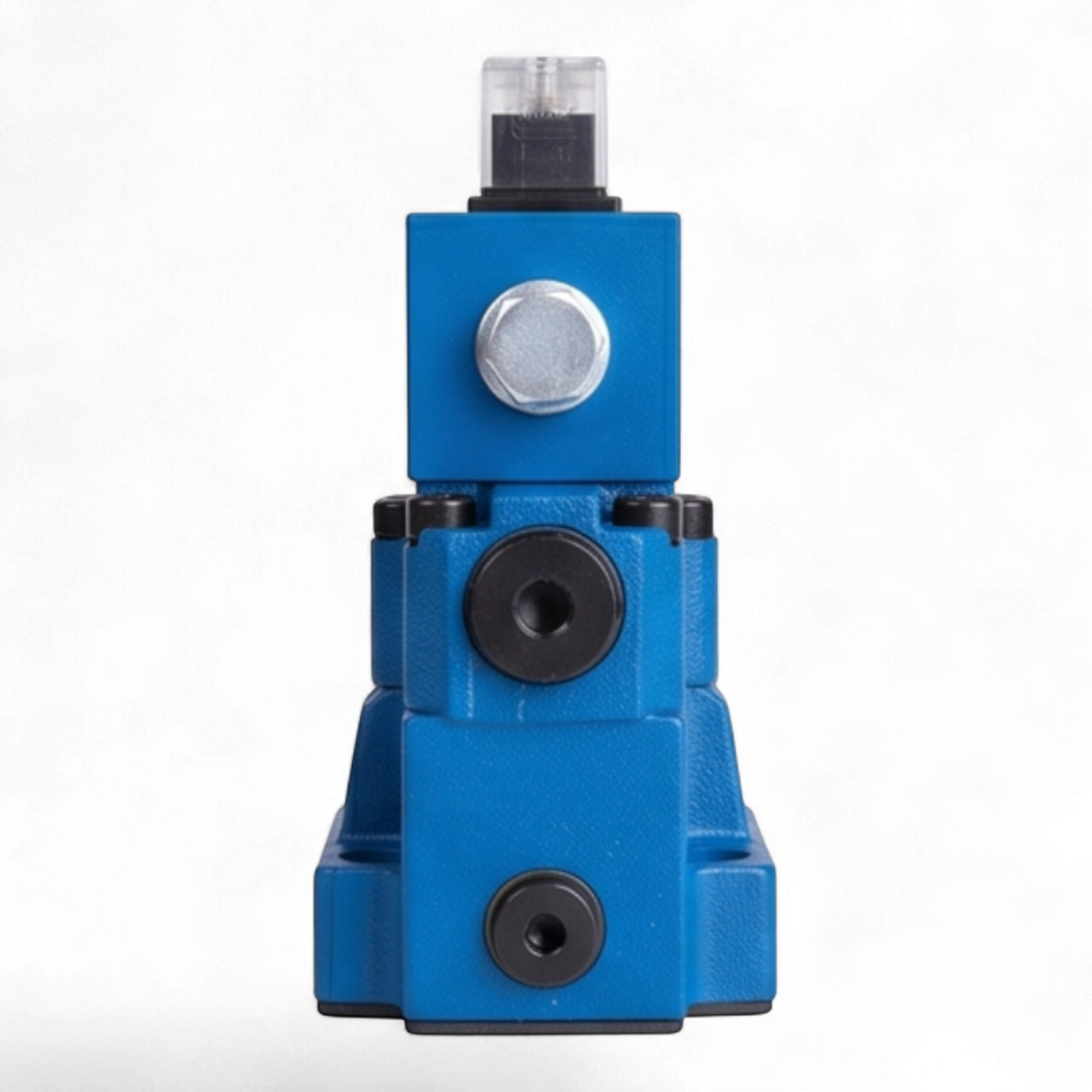

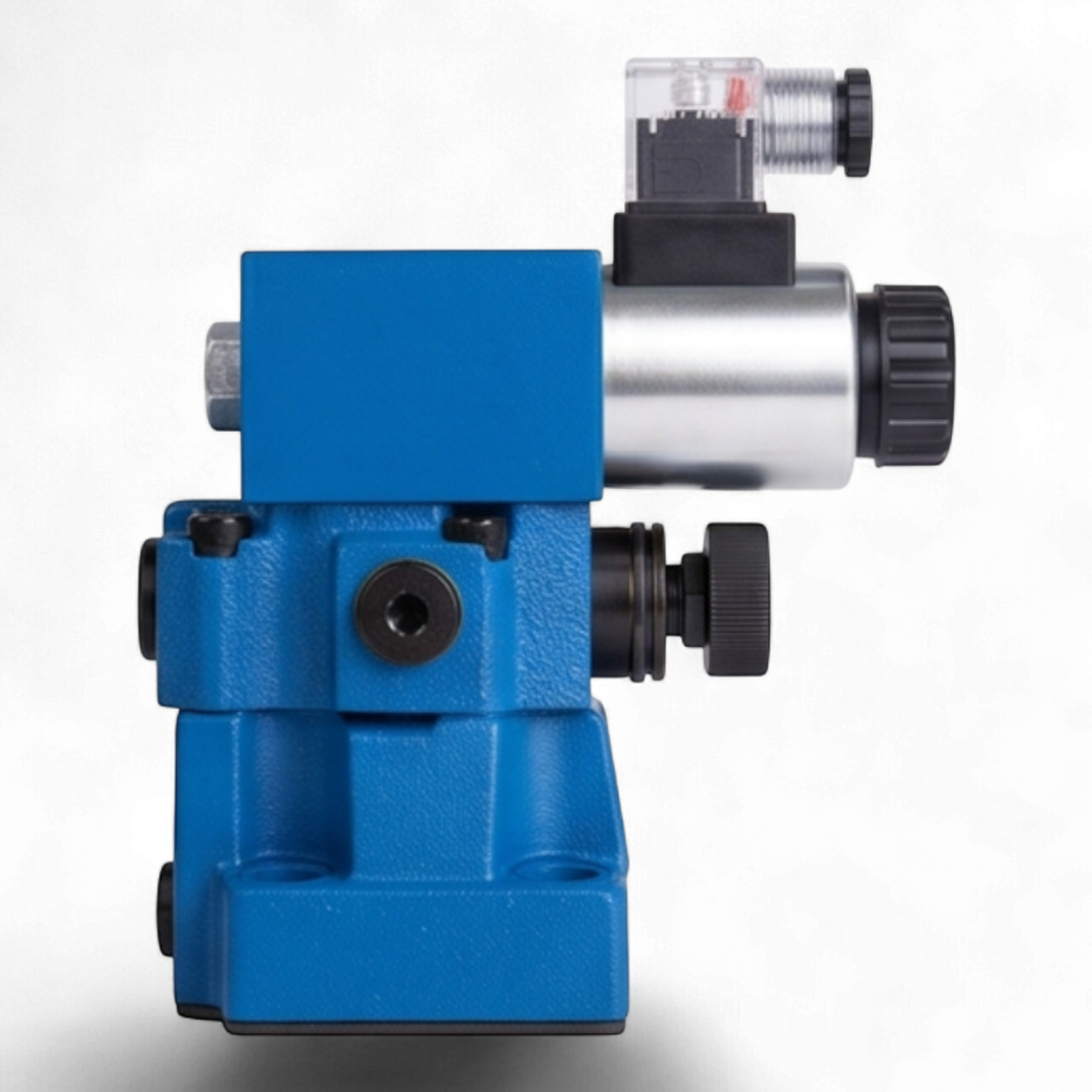

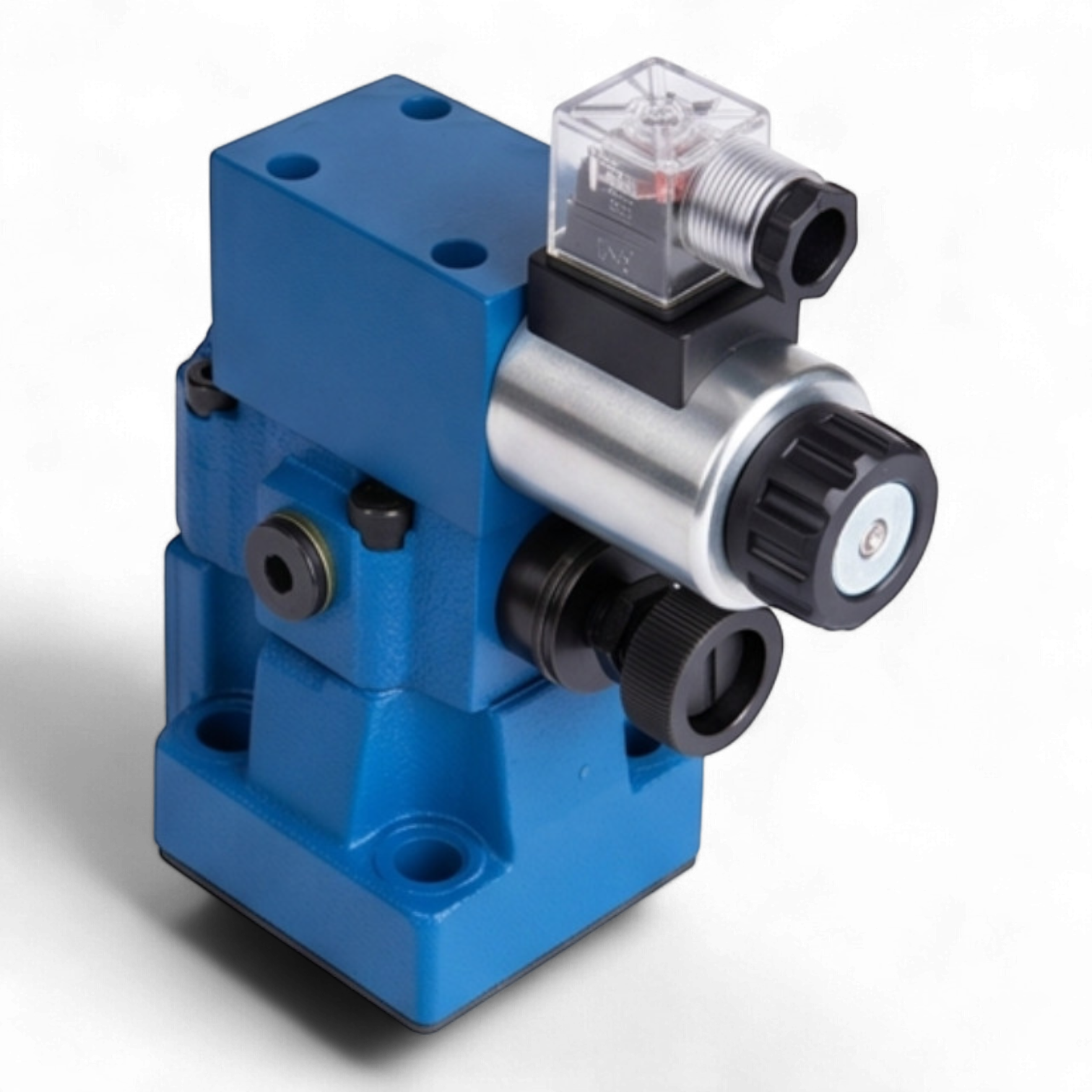

Техническое описание гидроклапана МКПВ-10/3С4Р3.24
Предохранительный гидроклапан непрямого действия МКПВ-10/3С4Р3.24 предназначен для поддержания установленного давления в гидравлических системах, защиты от превышения давления сверх номинального значения, а также для дистанционной разгрузки системы через встроенный электромагнитный пилот.
Технические характеристики
- Тип монтажа: Стыковой (плитный), стандарт присоединения ISO 6264 (CETOP R06).
- Условный проход (Ду): 10 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 5,0–35,0 МПа.
- Номинальный расход жидкости: 80 л/мин.
- Управление разгрузкой: Электромагнитное (нормально-нагруженное исполнение).
- Тип пилотного клапана: ВЕ6.574А.Г24 (односоленоидный).
- Напряжение управления: 24 В постоянного тока (DC).
- Регулировочный орган: Рукоятка (Р).
- Класс защиты: IP65 (с установленным разъемом DIN 43650).
Принцип работы и конструкция
Клапан состоит из основного каскада (корпус с основным золотником) и пилотного каскада (регулировочный клапан и электромагнитный распределитель). В исходном состоянии (электромагнит обесточен) клапан работает в режиме предохранения: при достижении давления настройки основной золотник открывается, соединяя линию P с линией T. При подаче напряжения на соленоид пилота происходит разгрузка системы (сброс давления в бак при минимальном сопротивлении).
Эксплуатационные требования
Устройство работает на минеральных маслах с кинематической вязкостью от 10 до 400 сСт. Тонкость фильтрации рабочей жидкости должна составлять не менее 25 мкм. Допустимая температура окружающей среды: от -40°C до +50°C.
