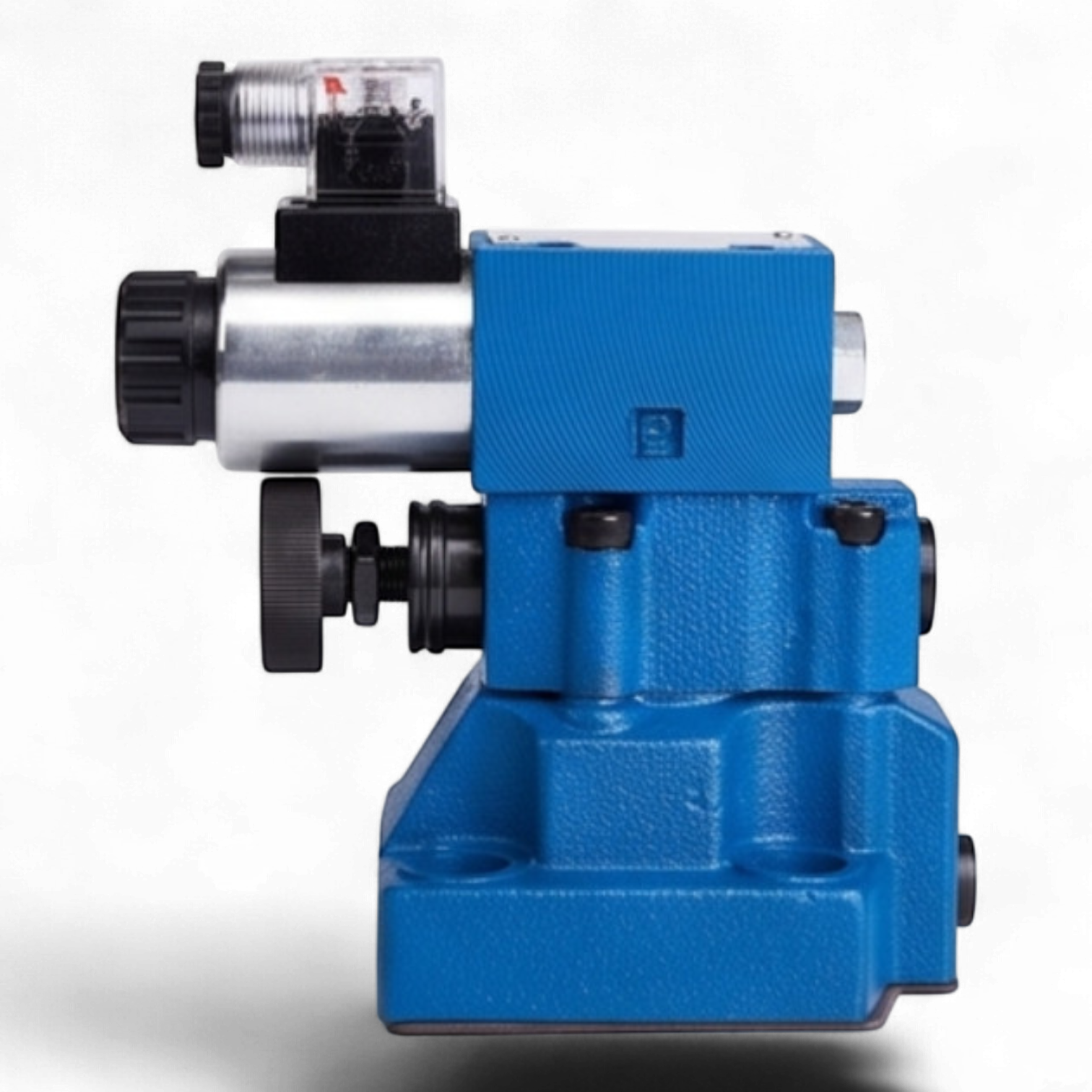

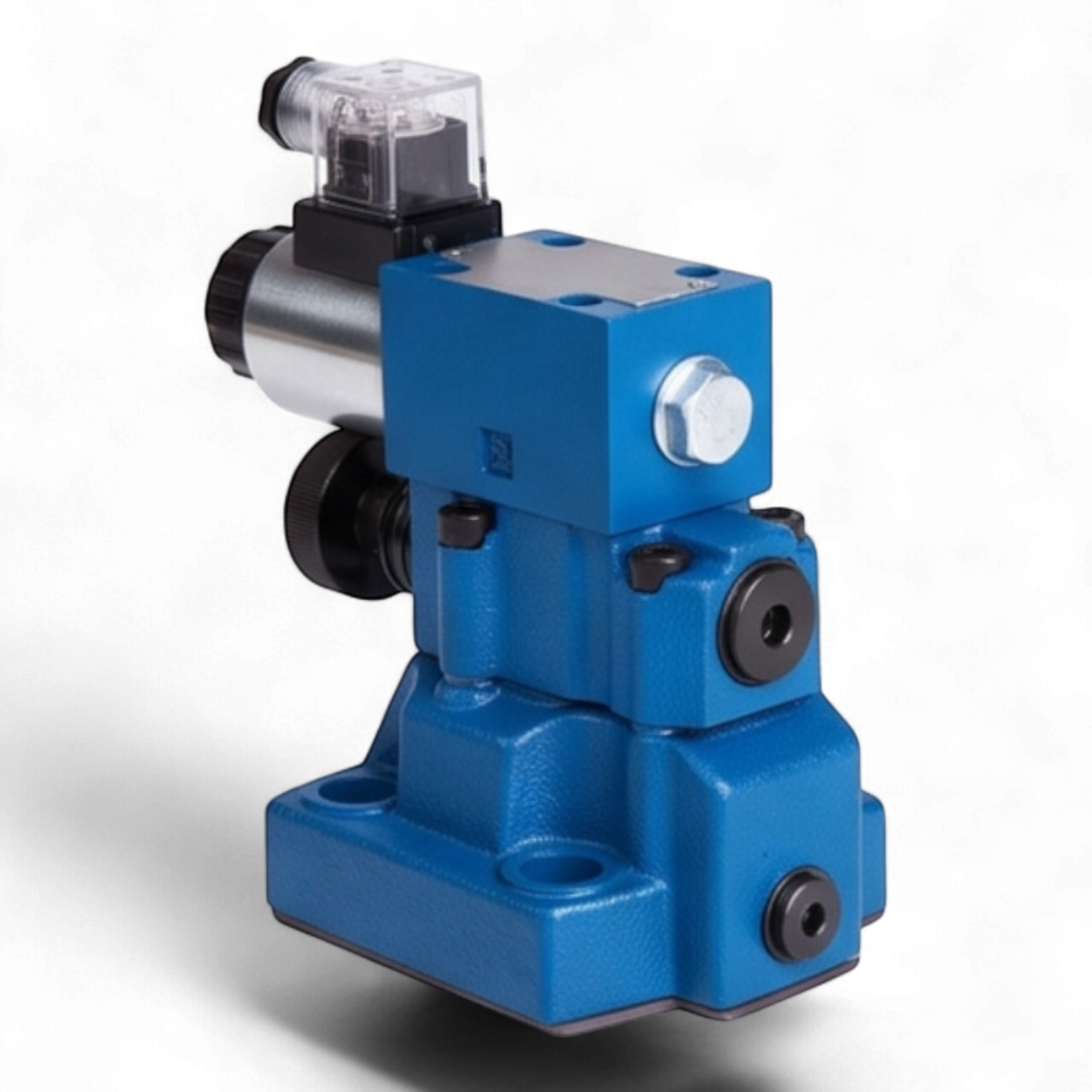

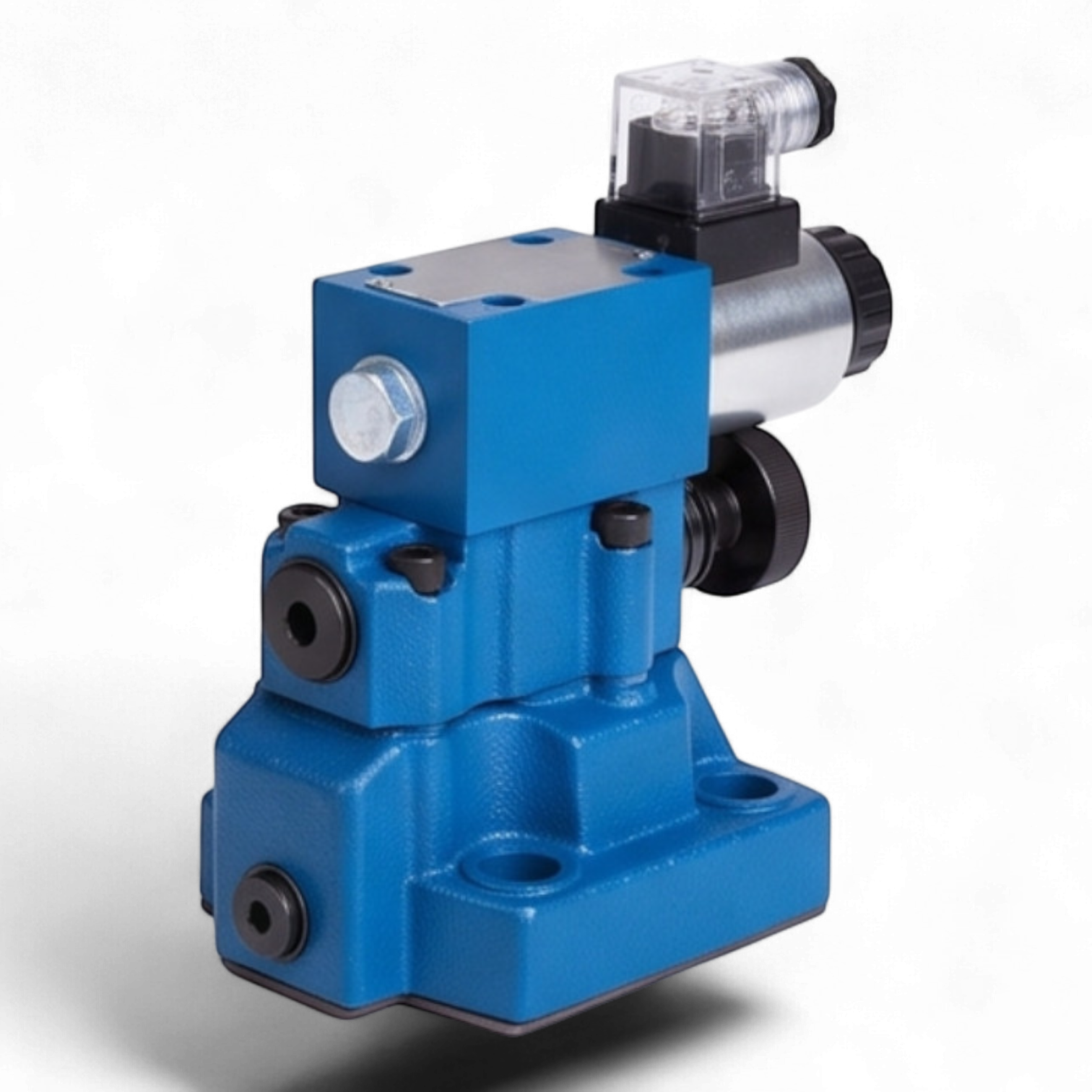

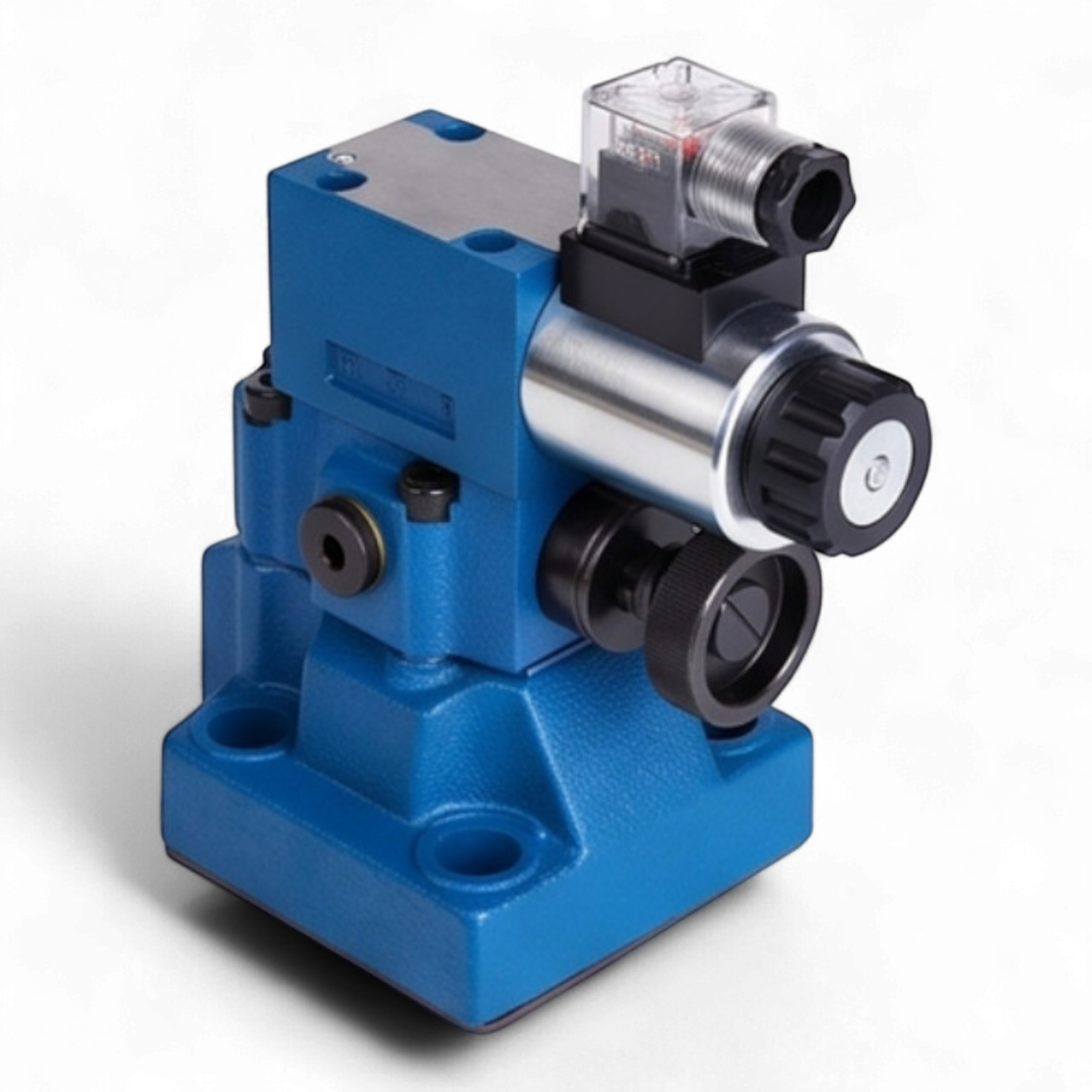

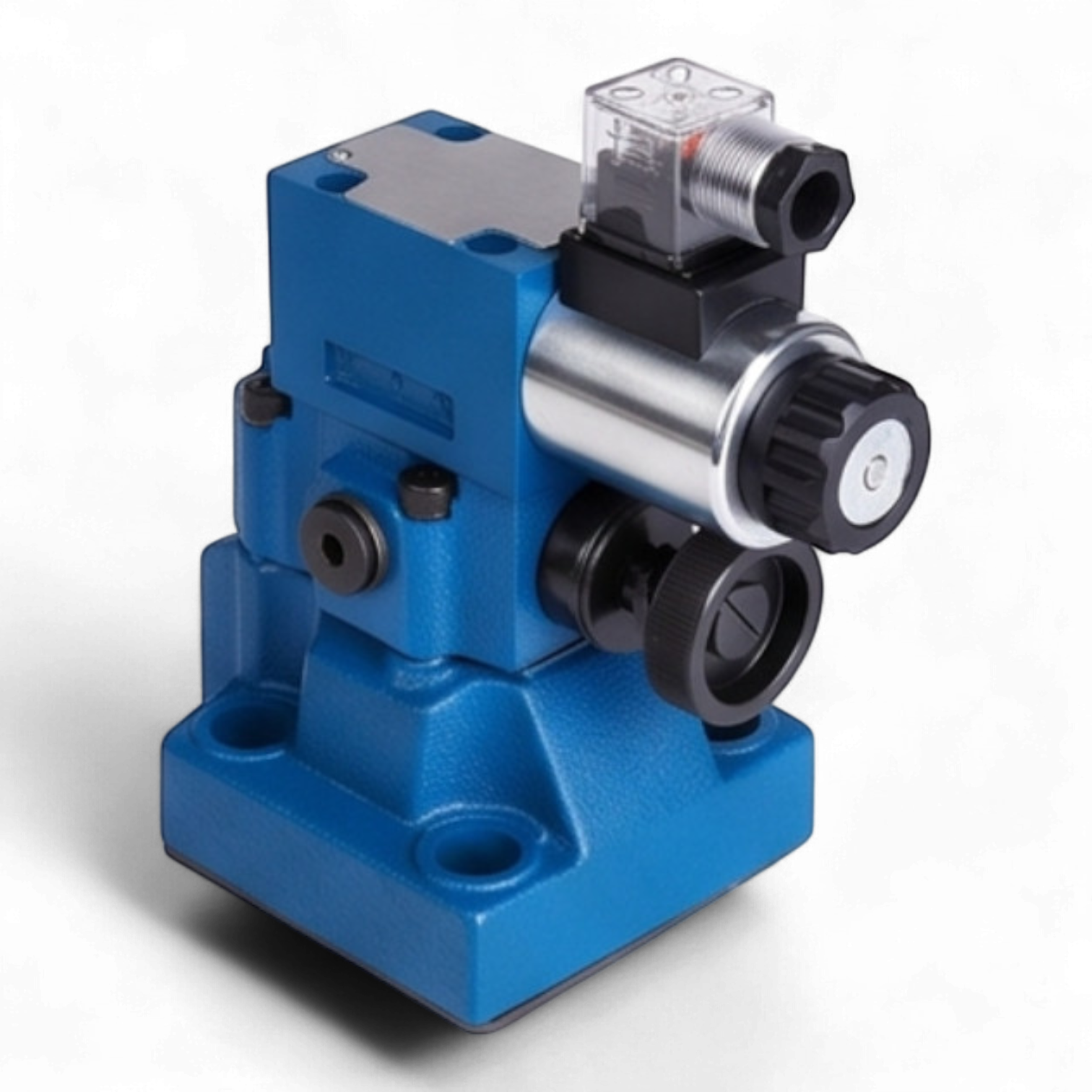

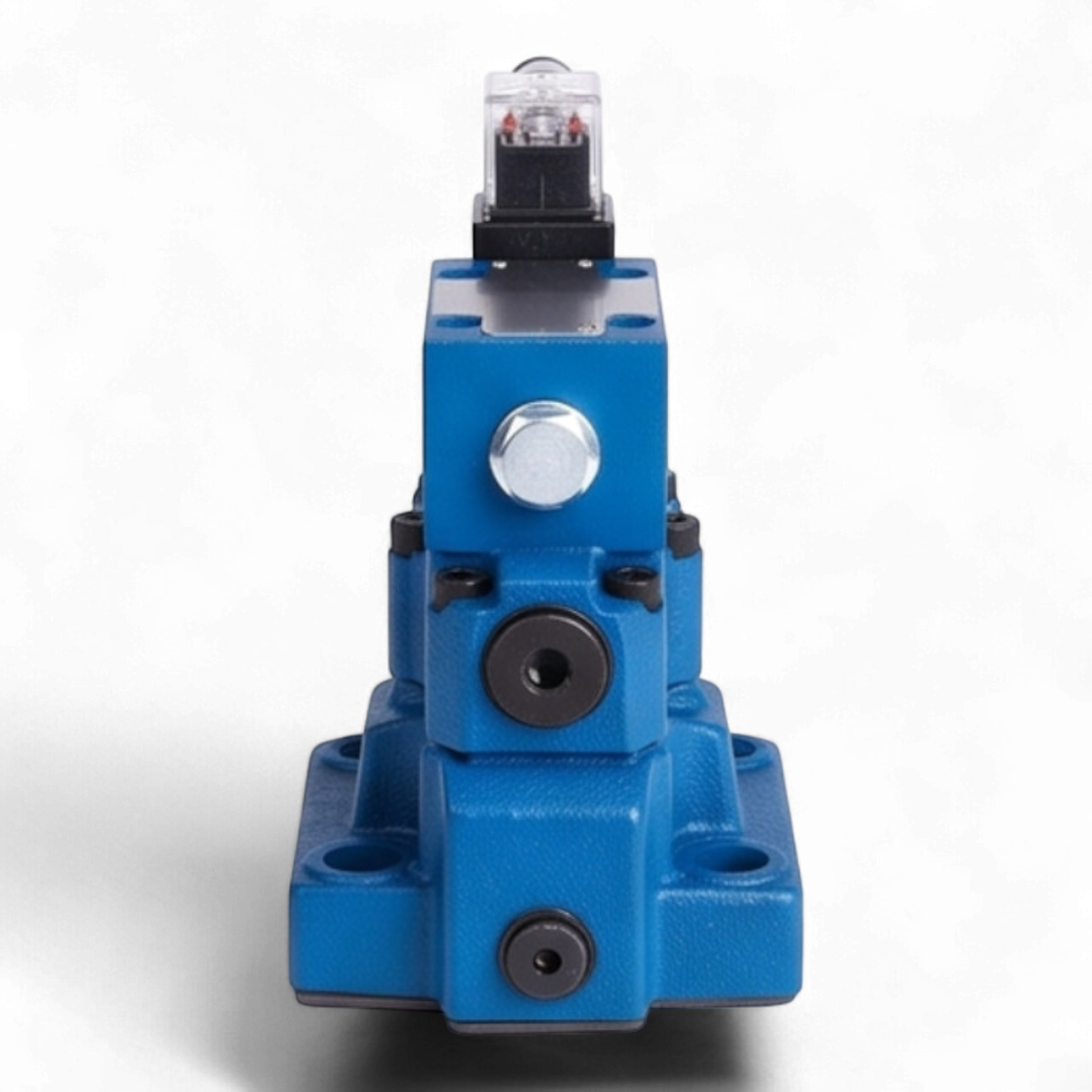

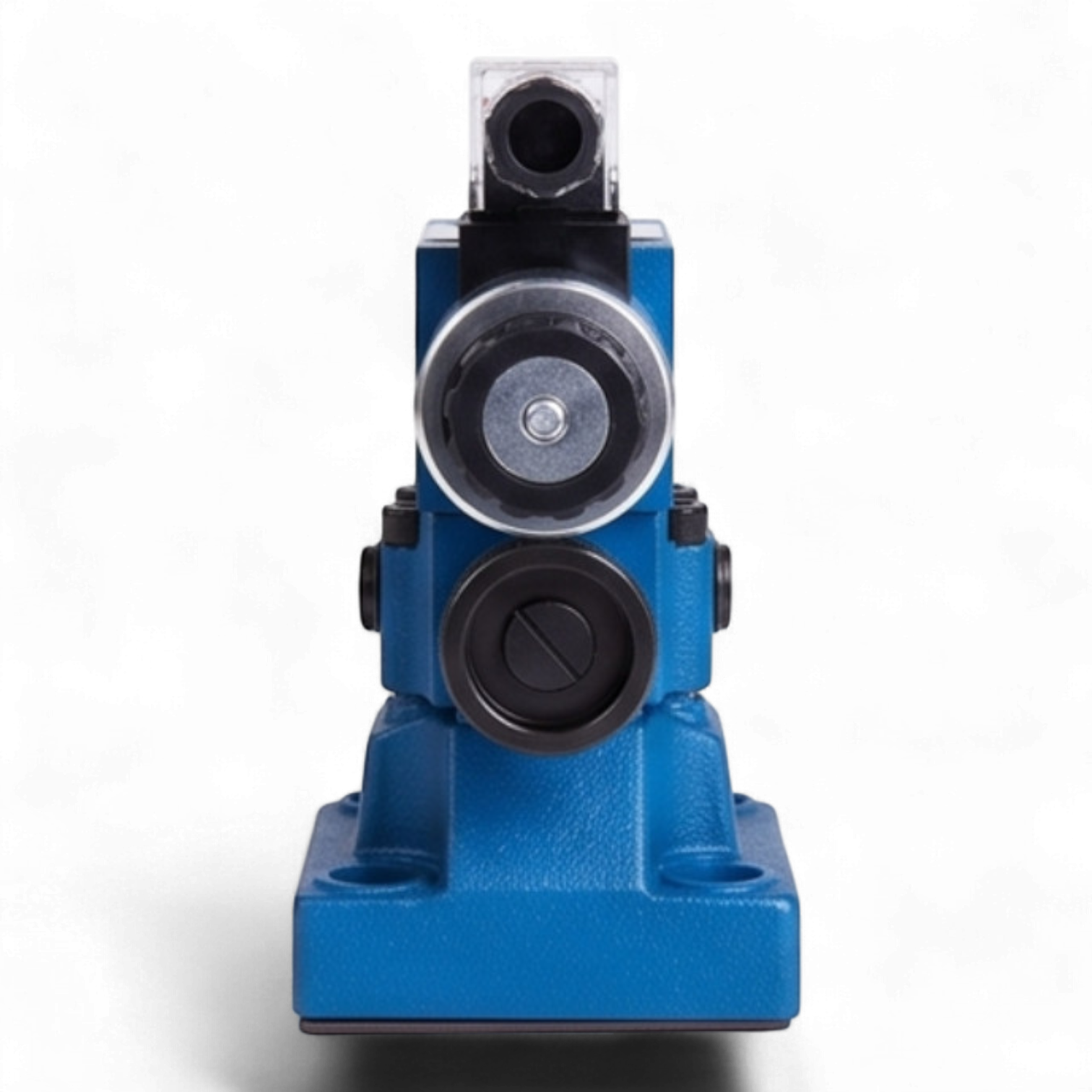

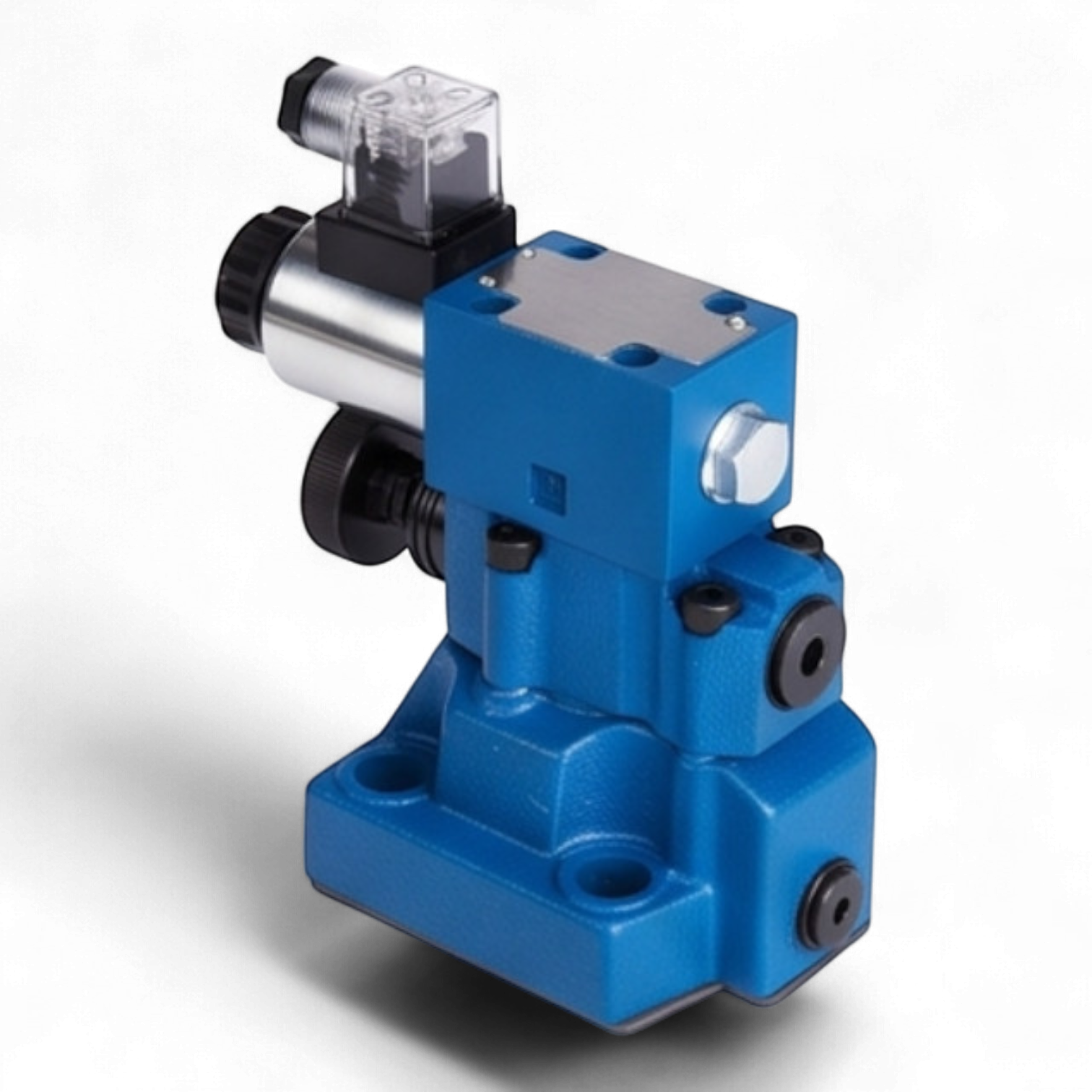

Техническое описание гидроклапана МКПВ-20/3С3Р1.110
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р1.110 предназначен для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и обеспечения дистанционной разгрузки системы. Конструктивное исполнение — стыковой монтаж (ISO 6264).
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 0,5 – 12,5 МПа (5 – 125 бар)
- Номинальное давление настройки: 10,0 МПа (100 бар)
- Номинальный расход: 160 л/мин
- Тип управления разгрузкой: электромагнитное, нормально-разгруженное (тип 3)
- Параметры электромагнита: переменный ток ~110В / 50Гц
- Пилотный клапан: ВЕ6.574А.В110
- Регулировочный орган: рукоятка (Р)
- Класс защиты: IP65
- Вязкость рабочей жидкости: 10 – 400 сСт
Конструкция и функционал
Клапан состоит из основного каскада и пилотного каскада управления. Стыковой монтаж обеспечивает высокую герметичность и удобство интеграции в плиты управления (CETOP R08). Наличие электромагнитного управления позволяет осуществлять разгрузку системы (перевод в режим холостого хода) по электрическому сигналу. В обесточенном состоянии клапан находится в режиме разгрузки.
Габаритные и присоединительные параметры
| Параметр | Значение |
|---|---|
| Ширина корпуса (B1) | 100 мм |
| Межосевое расстояние (B2) | 69,8 мм |
| Высота в сборе (L11) | 172,2 мм |
| Крепежные отверстия | 4 x M16 |
| Присоединительный стандарт | ISO 6264-08-13-*-97 |
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
5-125
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
100
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
