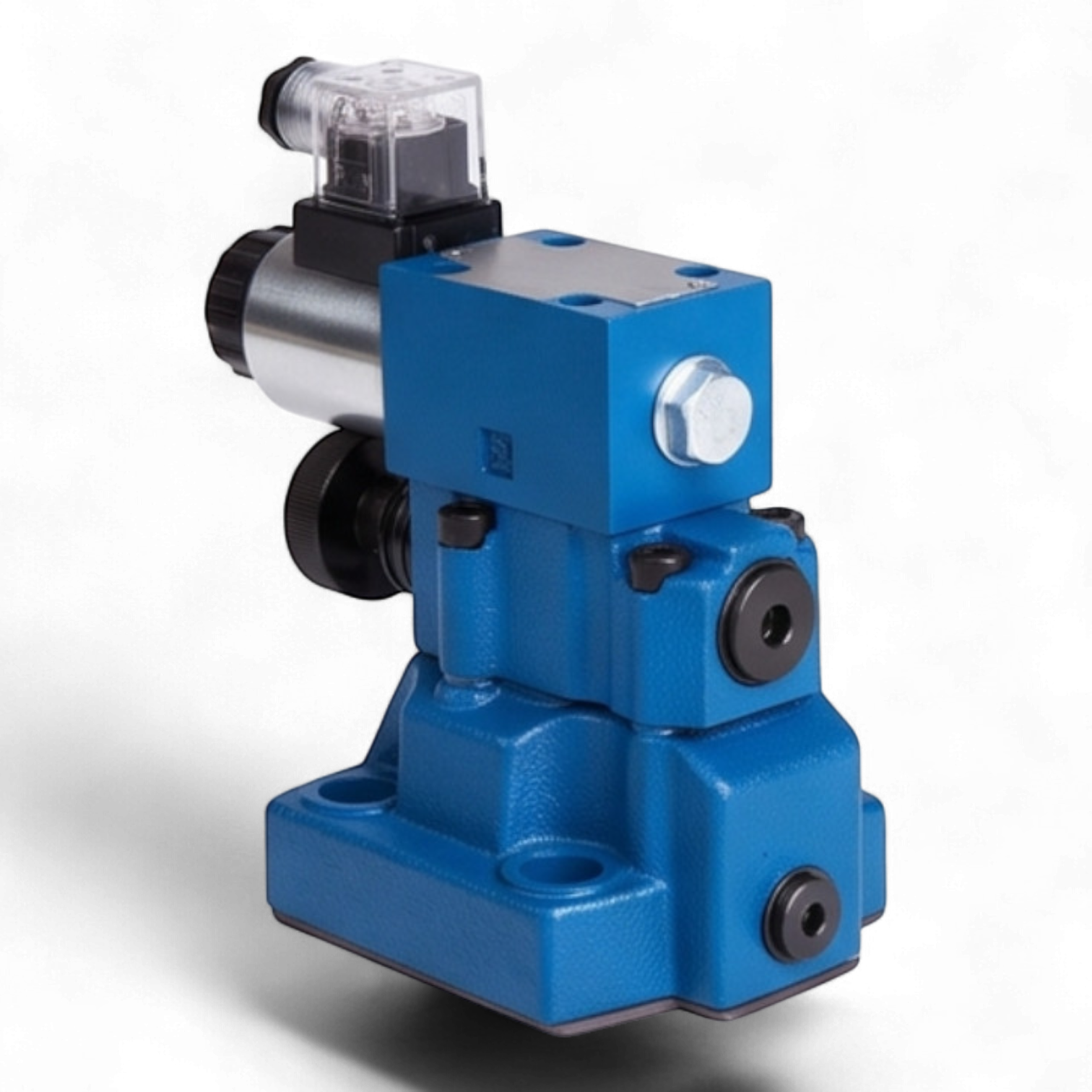

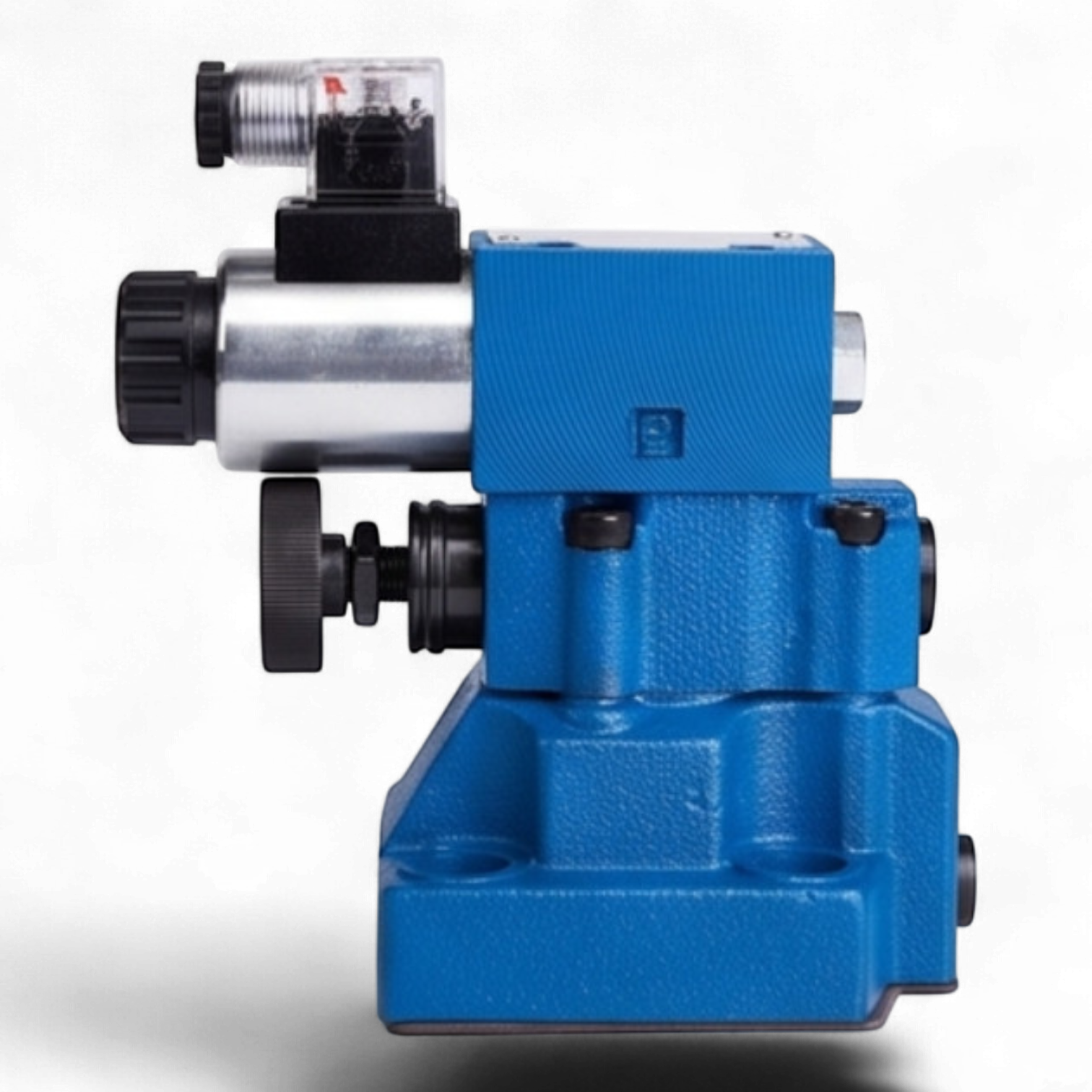

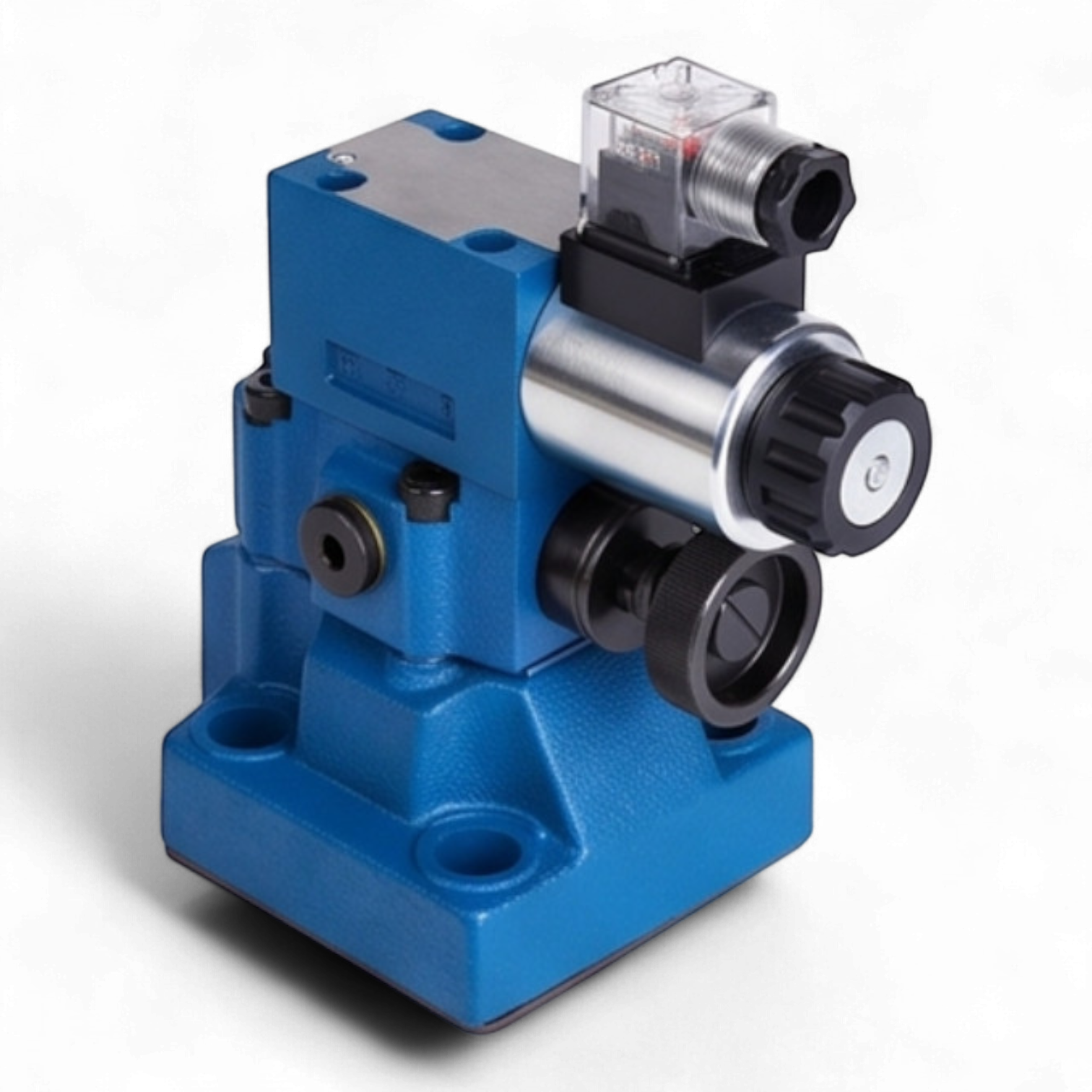

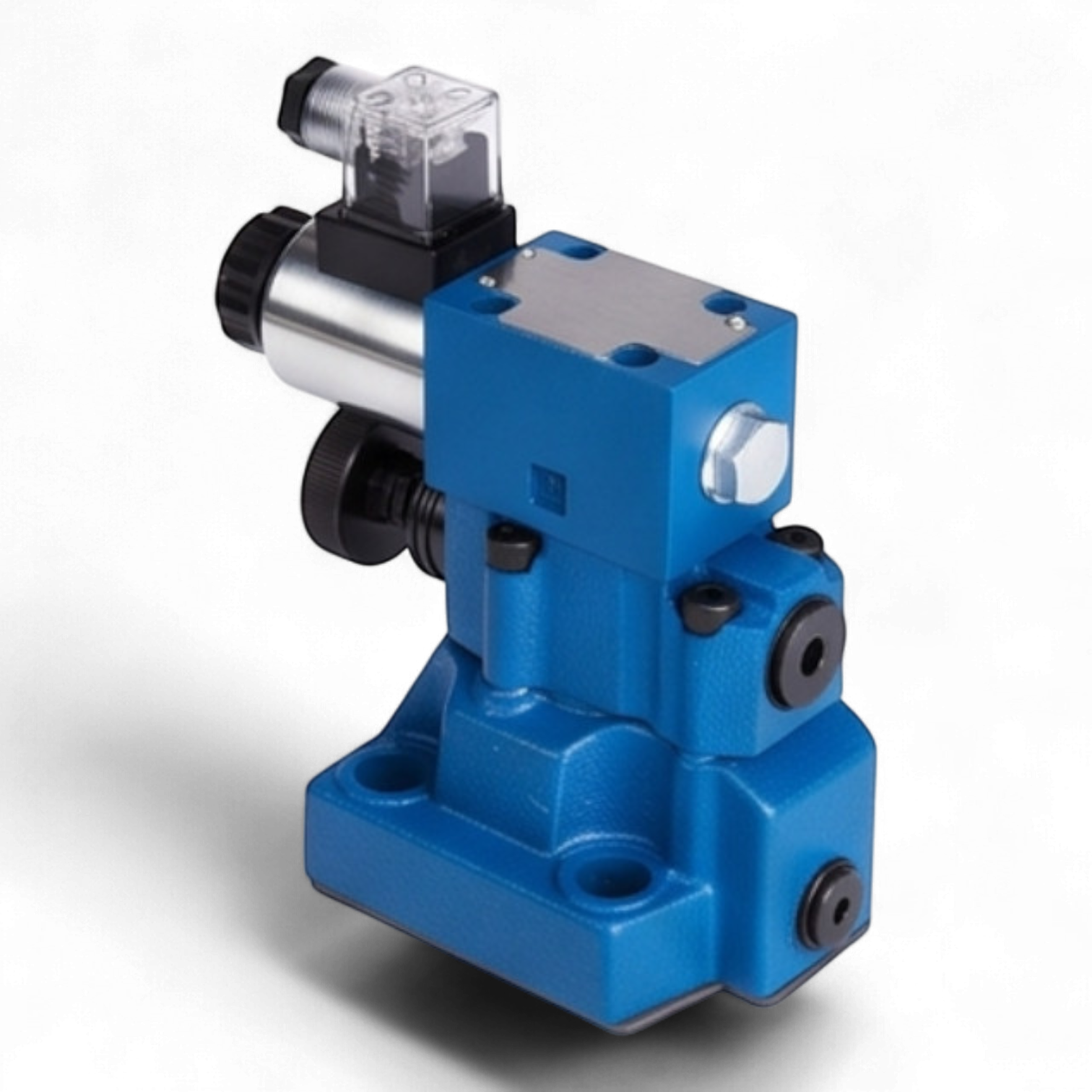

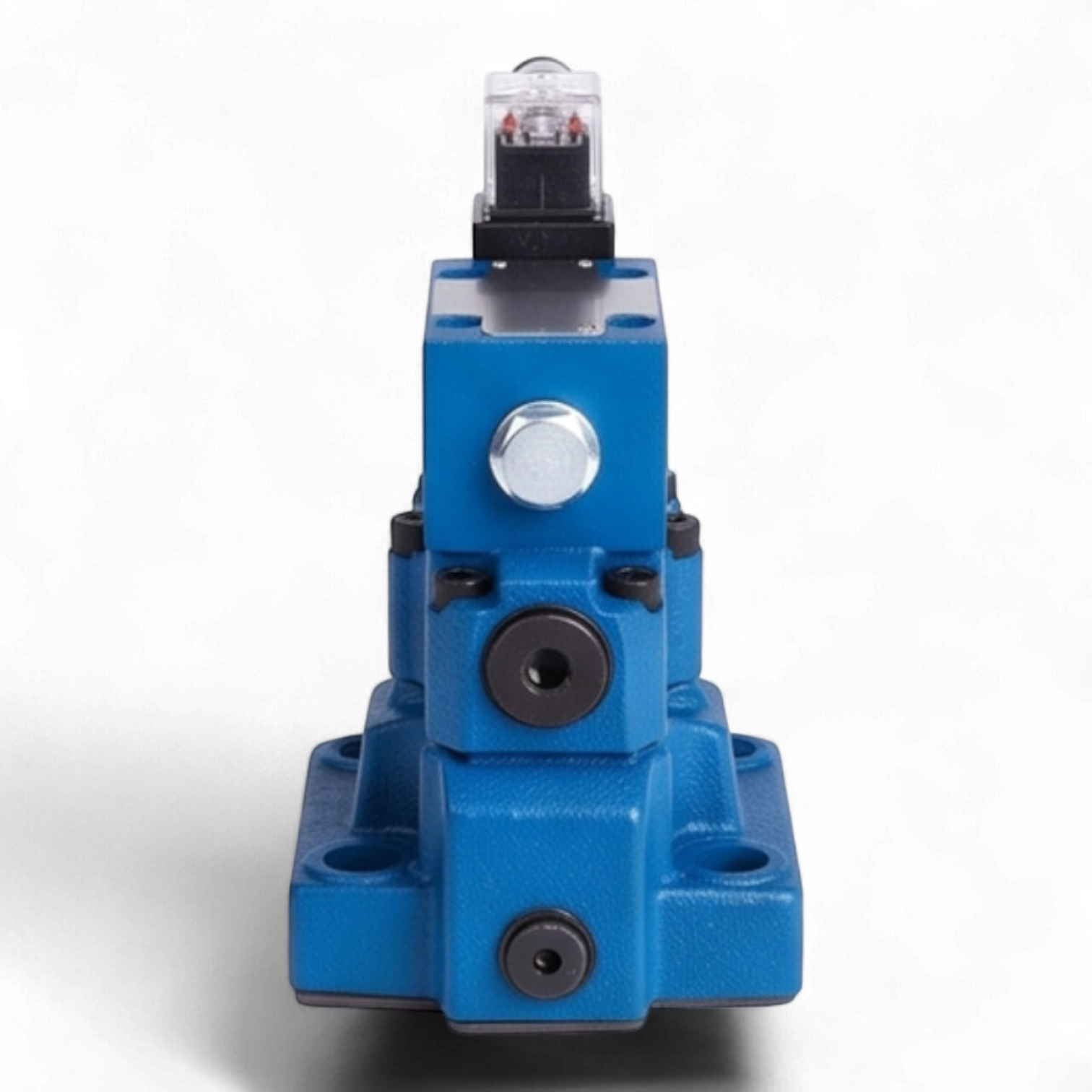

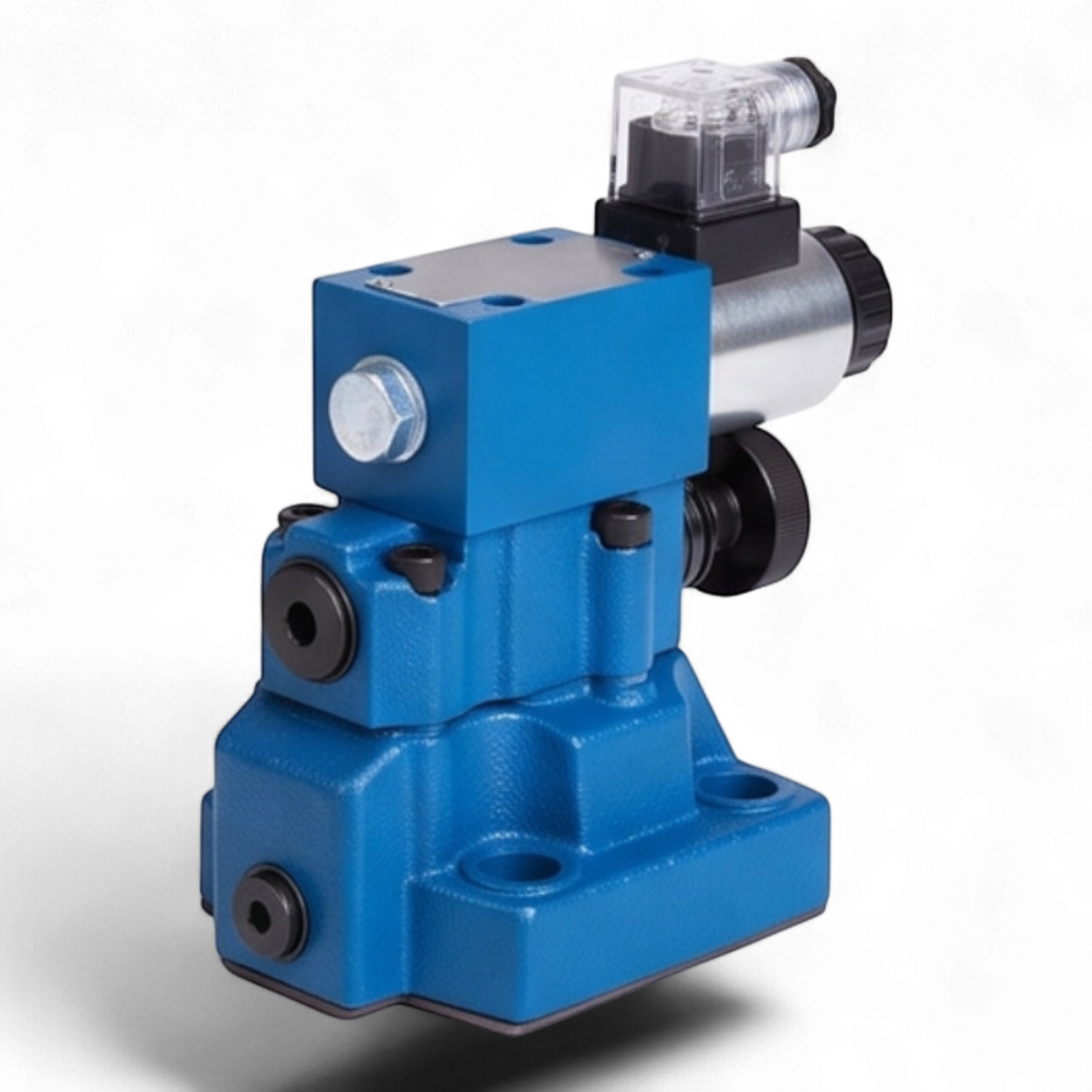

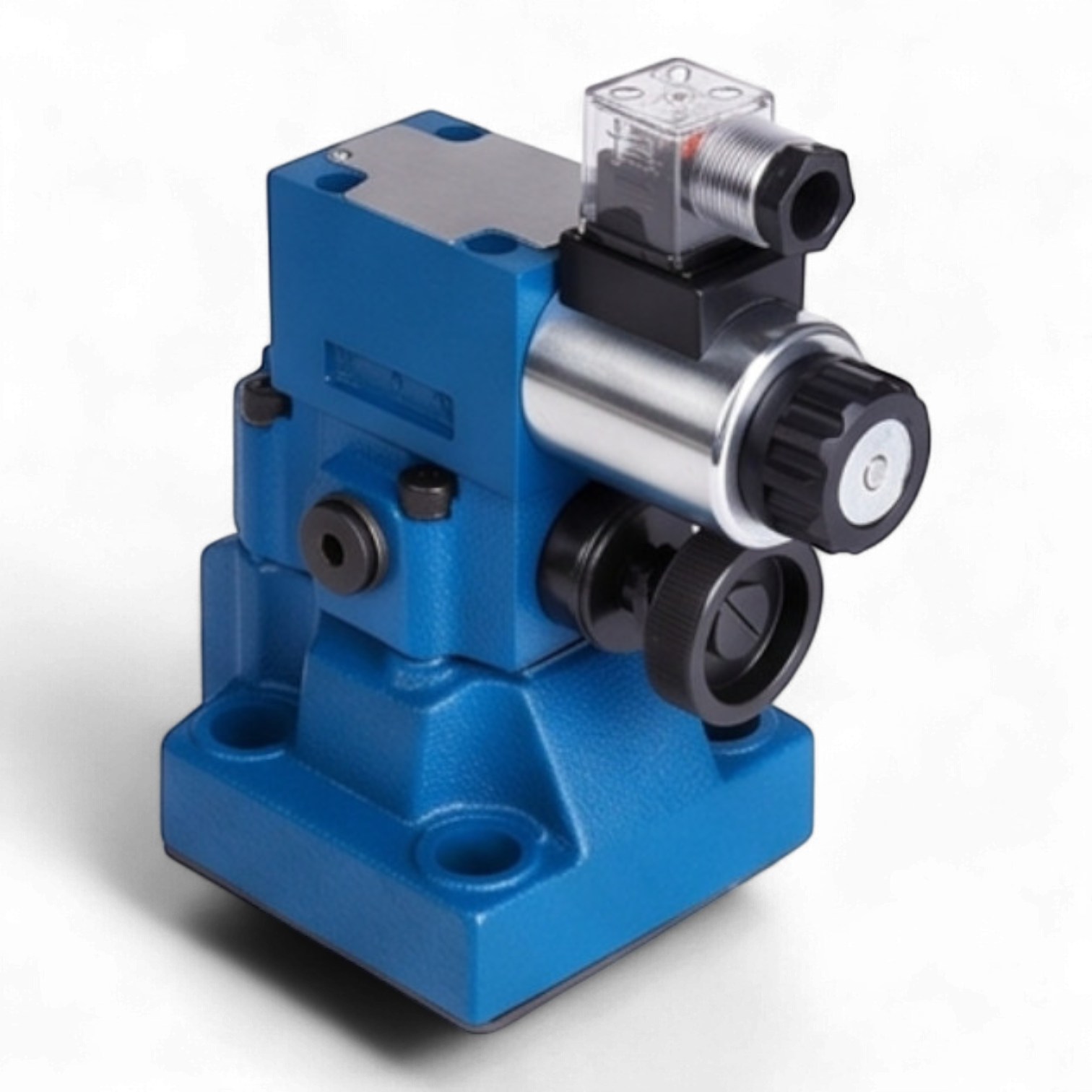

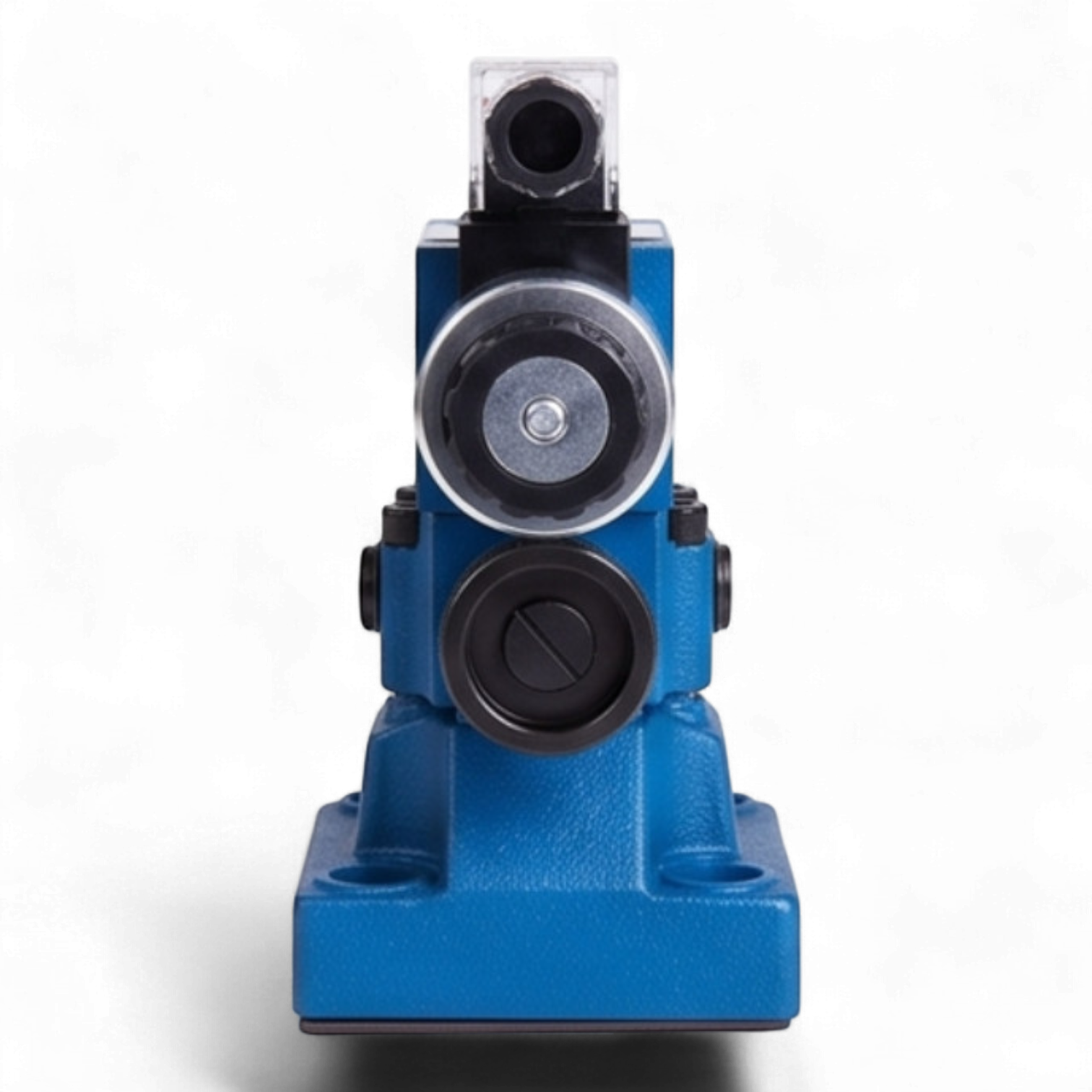

Техническое описание гидроклапана МКПВ-20/3С3Р1.220
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р1.220 предназначен для поддержания установленного давления в гидравлических системах стационарных и мобильных машин, защиты гидропривода от превышения номинального давления, а также для дистанционной разгрузки системы от давления.
Конструктивные особенности и принцип работы
Клапан выполнен в корпусе для стыкового (плитного) монтажа в соответствии со стандартом ISO 6264 (CETOP R08). Конструкция включает в себя основной каскад и пилотный каскад управления. Модель оснащена вспомогательным электромагнитным распределителем ВЕ6.574А.В220, который обеспечивает функцию разгрузки системы. Данная модификация является нормально-разгруженной: при отсутствии питания на электромагните основной поток рабочей жидкости направляется в сливную линию при минимальном давлении.
Технические характеристики
- Условный проход (DN): 20 мм
- Номинальное давление корпуса: 32 МПа (320 бар)
- Диапазон регулирования давления: 0,5 – 12,5 МПа (5 – 125 бар)
- Номинальное давление настройки: 10 МПа (100 бар)
- Номинальный расход: 160 л/мин
- Тип регулировочного устройства: Рукоятка (Р)
- Электропитание управления: Переменный ток ~220-230В / 50Гц
- Класс защиты: IP65
- Тип присоединения: Стыковой монтаж
Эксплуатационные параметры
Устройство стабильно функционирует при вязкости рабочей жидкости в диапазоне 10...400 сСт. Электрическое подключение осуществляется через разъем стандарта DIN43650 A со светодиодной индикацией рабочего состояния. Клапан обеспечивает высокую точность поддержания давления и надежность при длительной эксплуатации в высоконагруженных гидросистемах.
