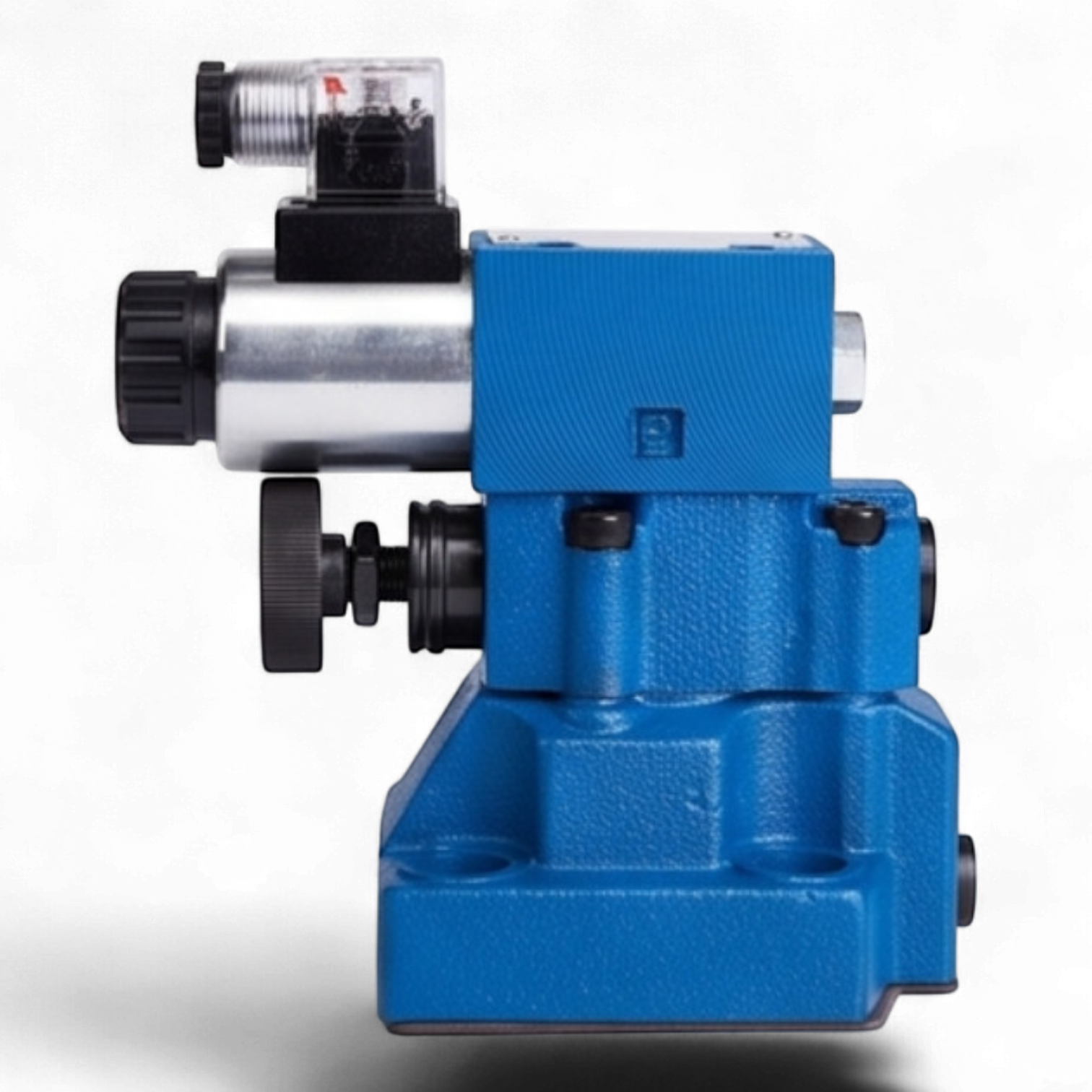

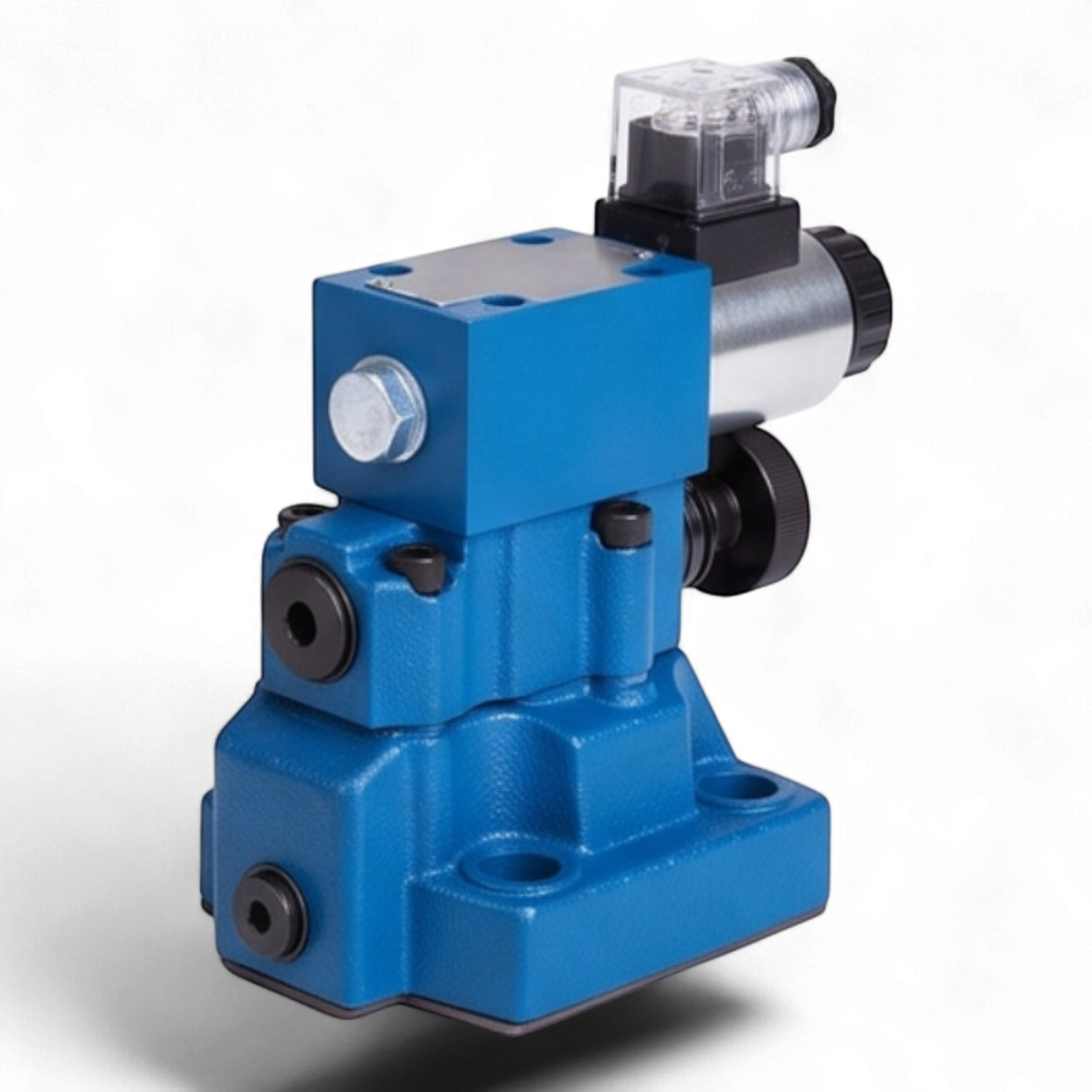

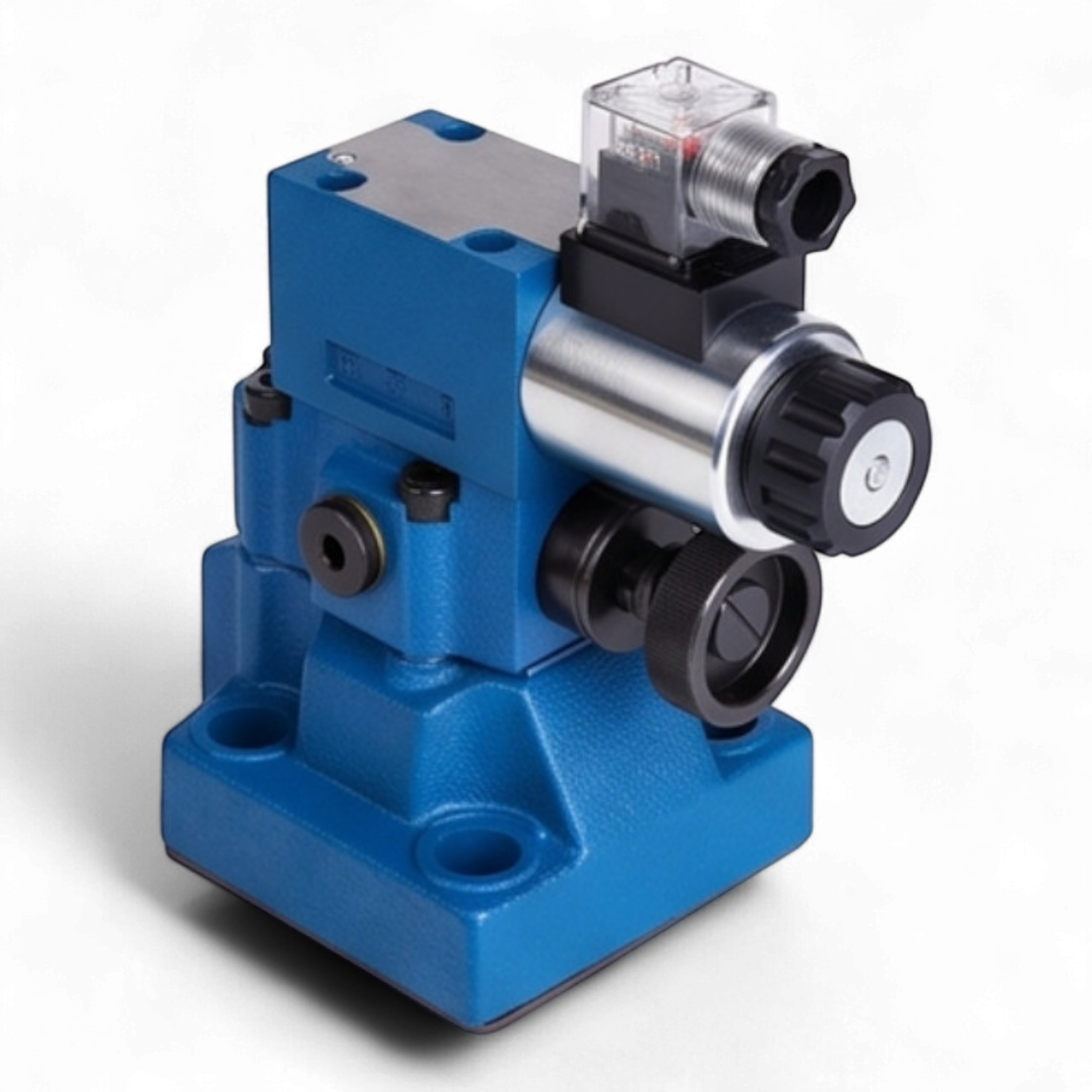

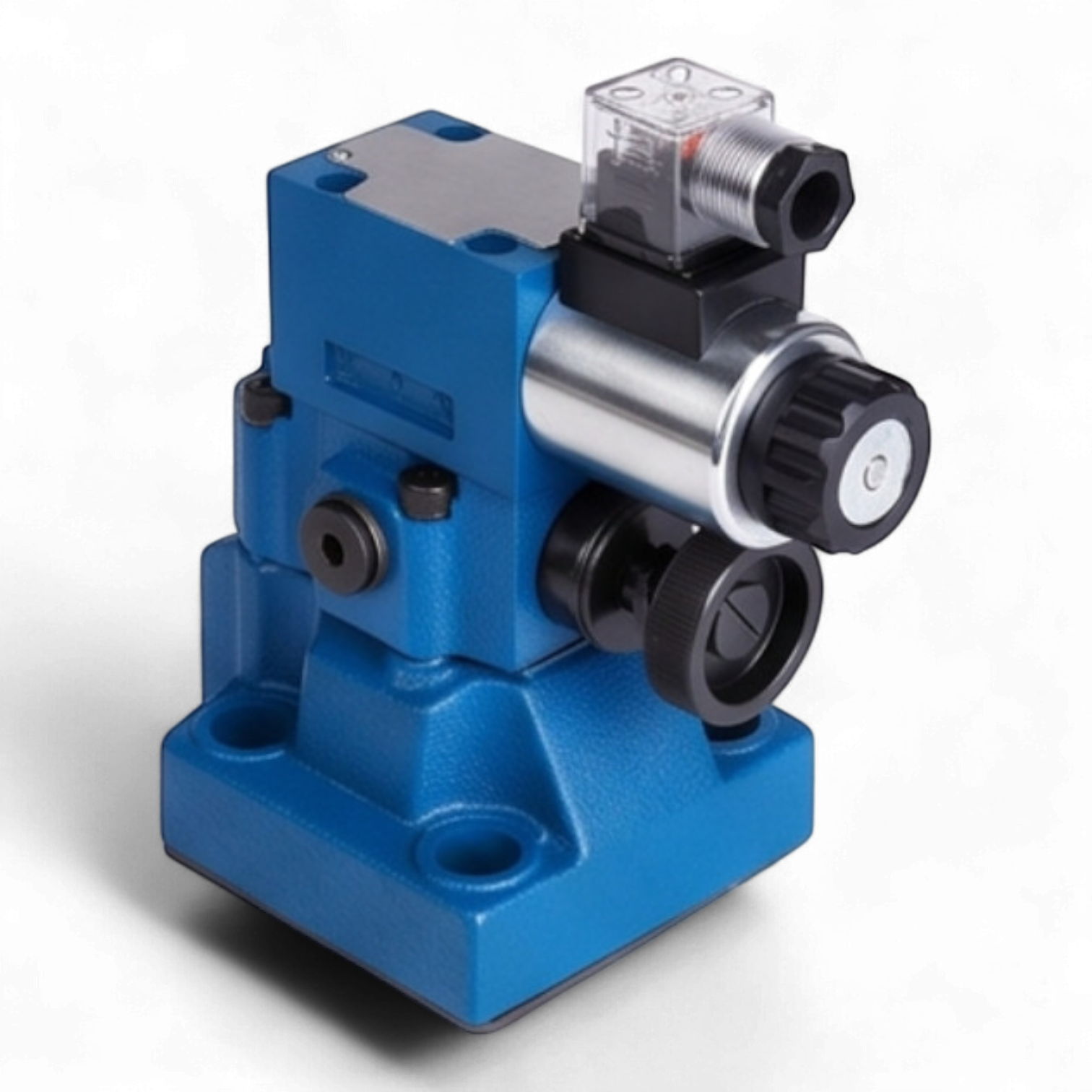

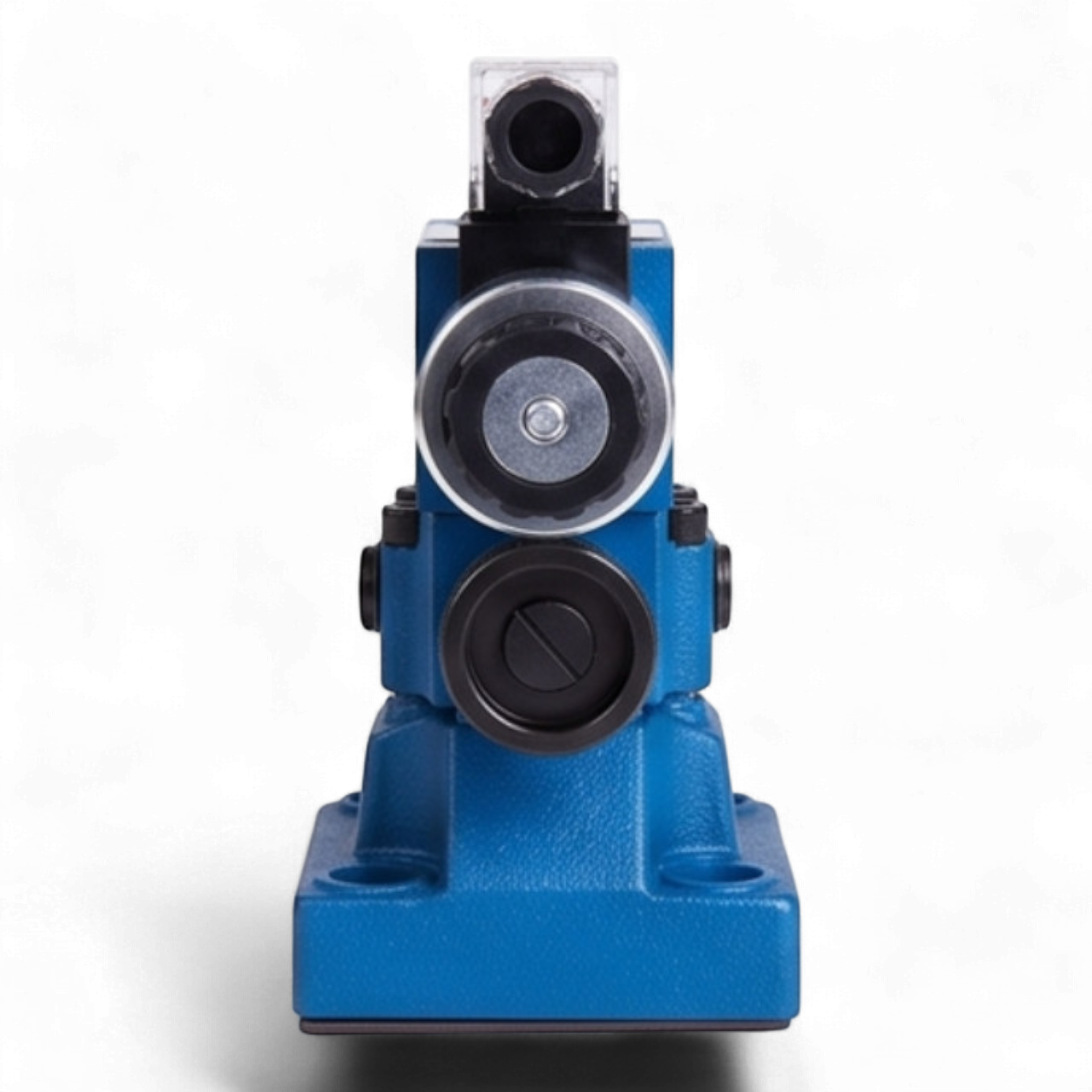

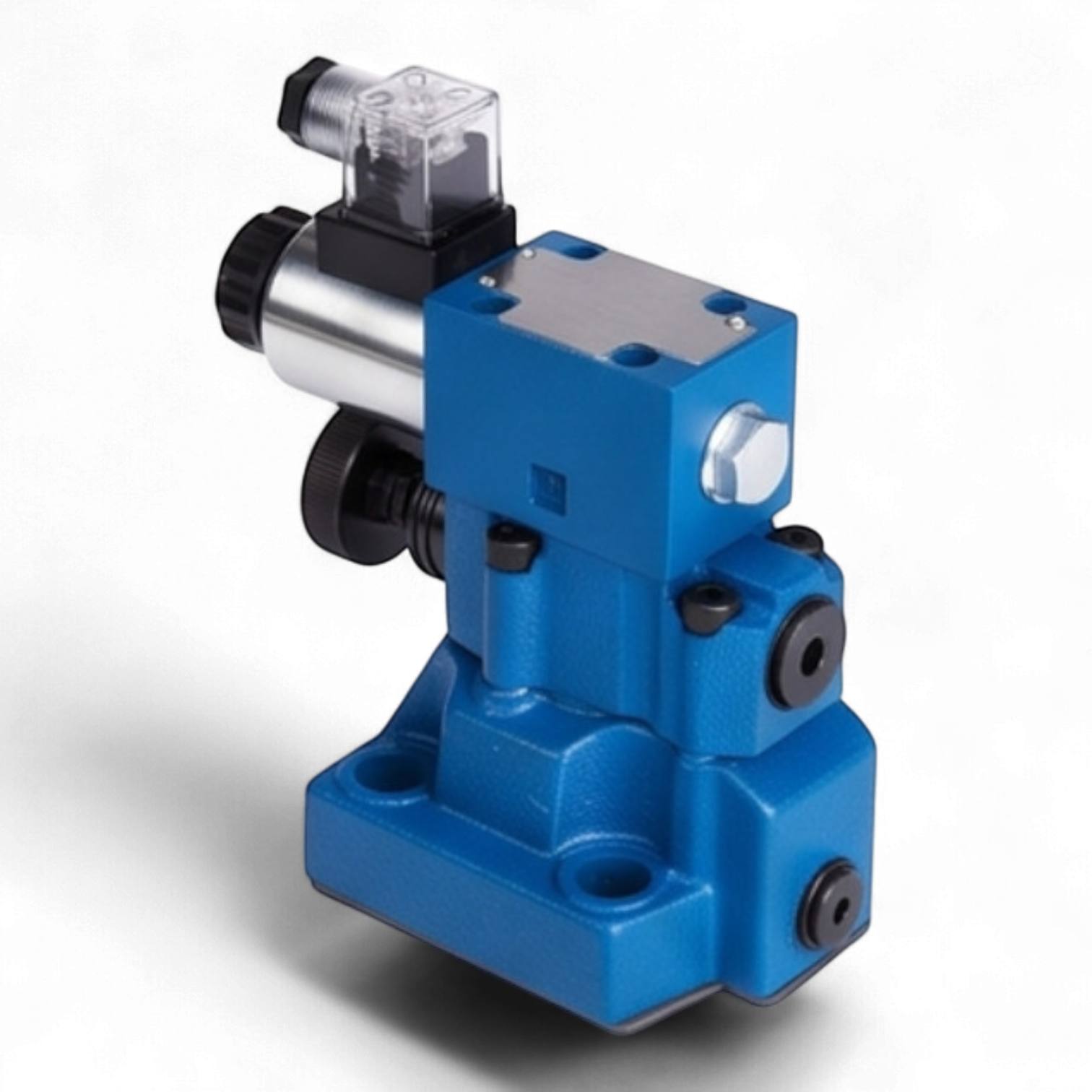

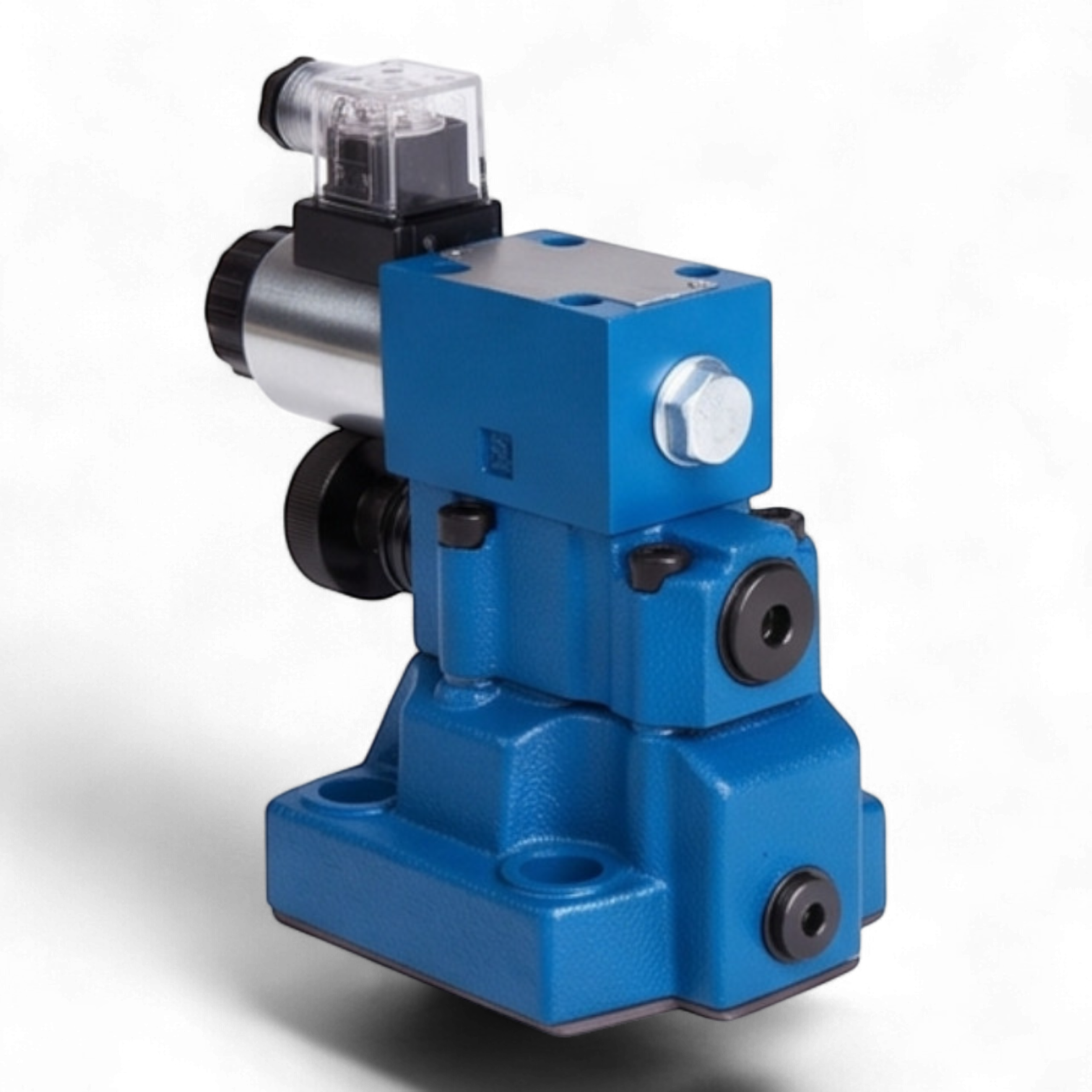

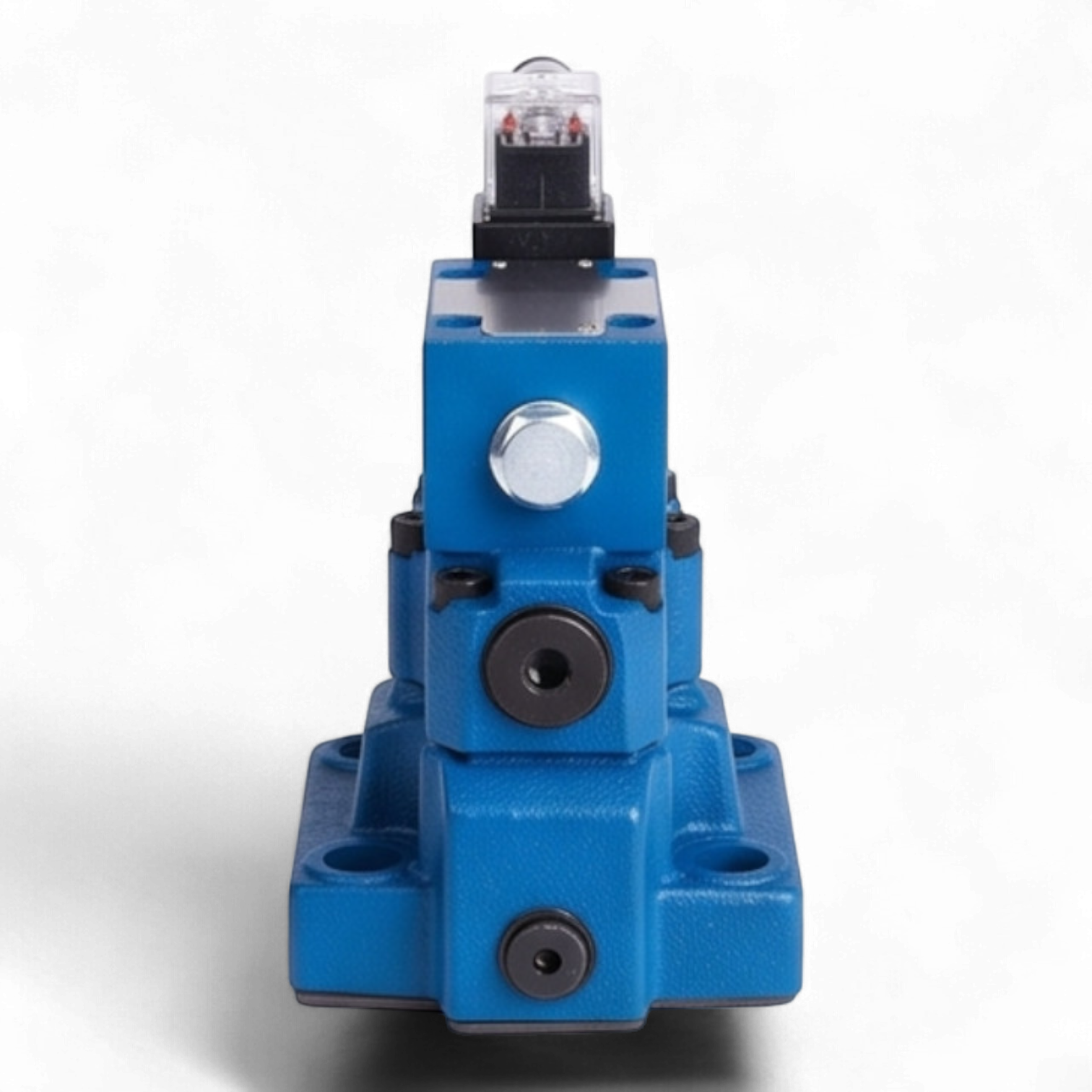

Техническое описание гидроклапана МКПВ-20/3С3Р1.24
Гидроклапан предохранительный непрямого действия МКПВ-20/3С3Р1.24 предназначен для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров давления и обеспечения дистанционной разгрузки системы. Конструктивное исполнение предусматривает стыковой монтаж на плиту в соответствии со стандартом ISO 6264 (типоразмер CETOP R08).
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальный расход: 160 л/мин
- Диапазон регулирования давления: 0,5–12,5 МПа (5–125 бар)
- Номинальное давление настройки: 10 МПа (100 бар)
- Максимальное рабочее давление: 32 МПа (320 бар)
- Тип разгрузки: Электромагнитное управление, нормально-разгруженный (Р-Т при обесточенном магните)
- Управляющий клапан: Гидрораспределитель ВЕ6.574А.Г24
- Напряжение питания: 24 В постоянного тока (DC)
- Класс защиты: IP65
Конструктивные особенности
Устройство состоит из основного клапана и пилотного каскада с электромагнитным управлением. Регулировка давления осуществляется вручную при помощи рукоятки. Стыковая поверхность уплотняется резиновыми кольцами. Электрическое подключение выполняется через разъем DIN 43650 A со светодиодной индикацией состояния.
Структура условного обозначения
| МКПВ | 20 | 3 | С | 3 | Р | 1 | 24 |
|---|---|---|---|---|---|---|---|
| Тип: Предохранительный клапан | Ду: 20 мм | P ном: 32 МПа | Монтаж: Стыковой | Разгрузка: Э/М норм.-разгруж. | Регулировка: Рукоятка | Настройка: 10 МПа | Питание: 24В DC |

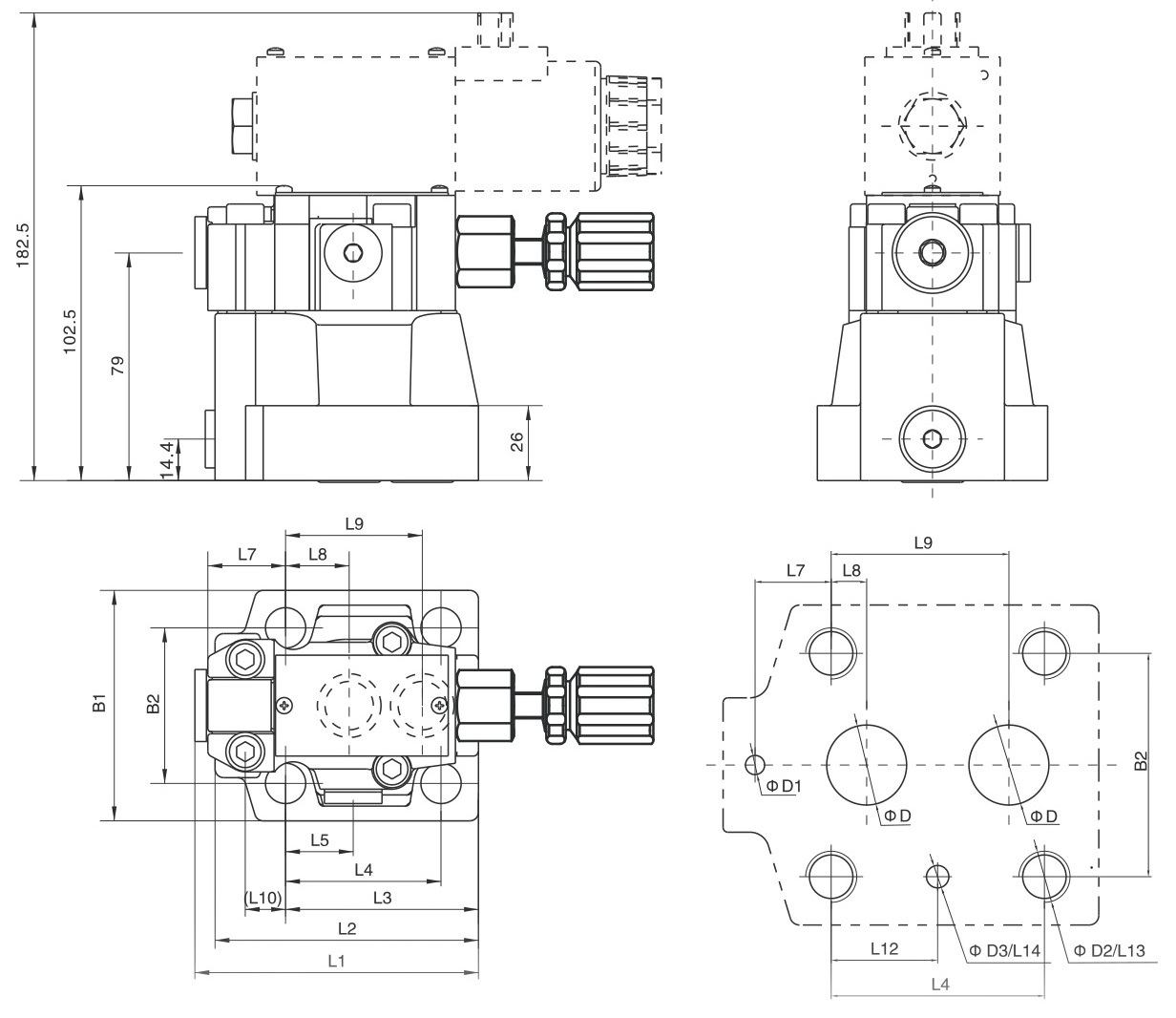

Габаритные и присоединительные параметры
| B1 | B2 | L1 | L2 | L6 | L11 | D | D2 |
| 100 | 69,8 | 122,2 | 117,5 | 161,8 | 172,2 | 25 | M16 |
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
5-125
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
24В
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
100
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED DC
Модель пилотного клапана
ВЕ6.574А.Г24
