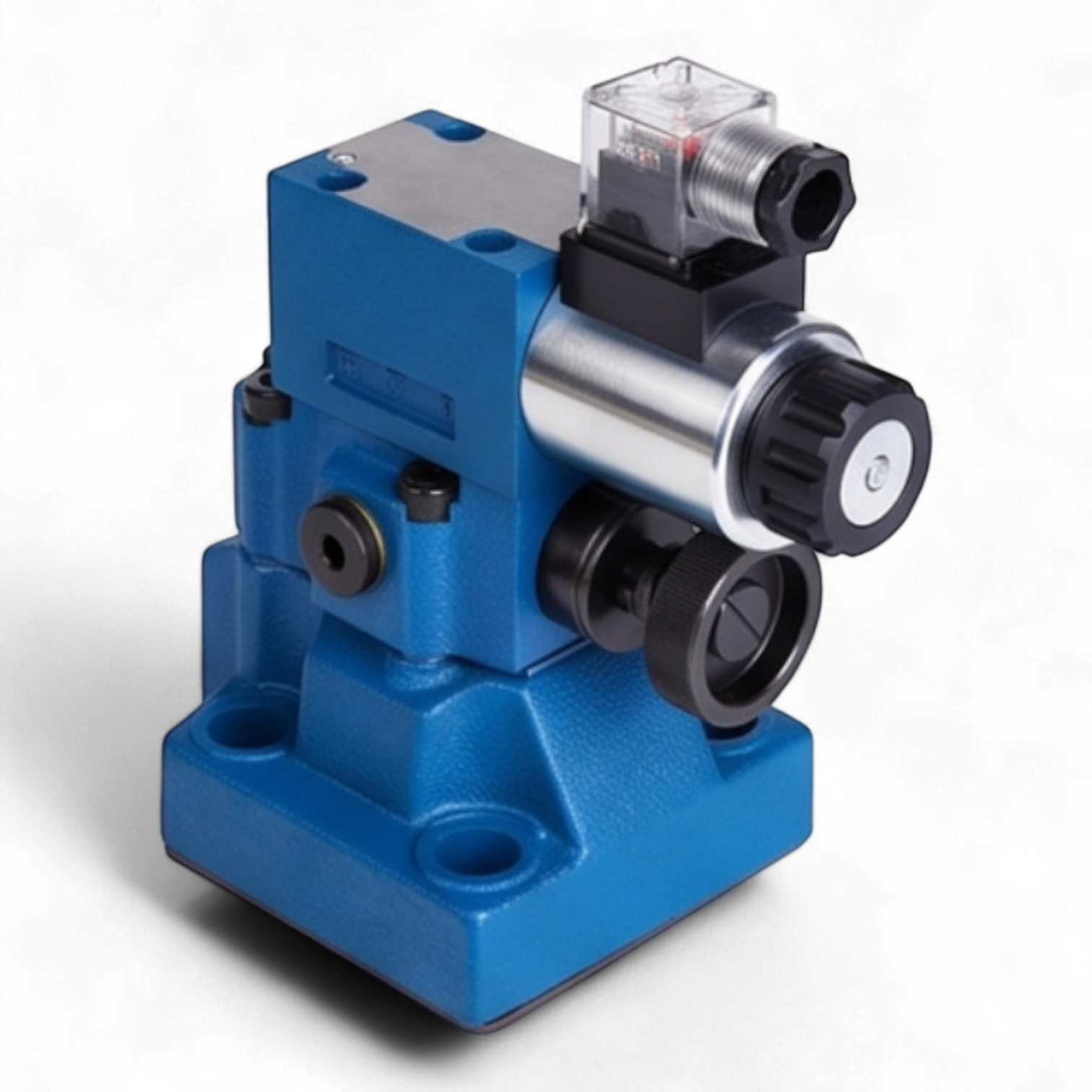

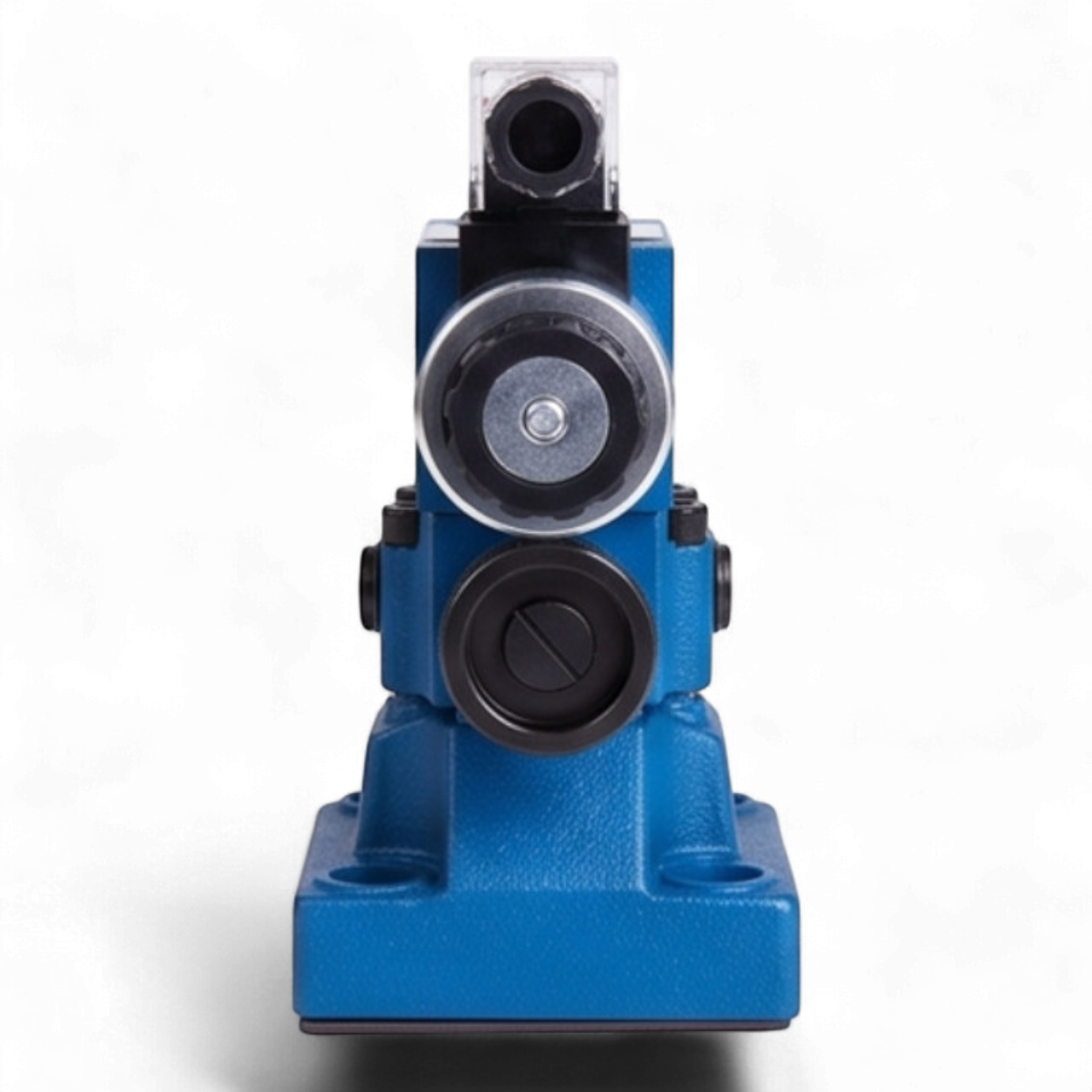

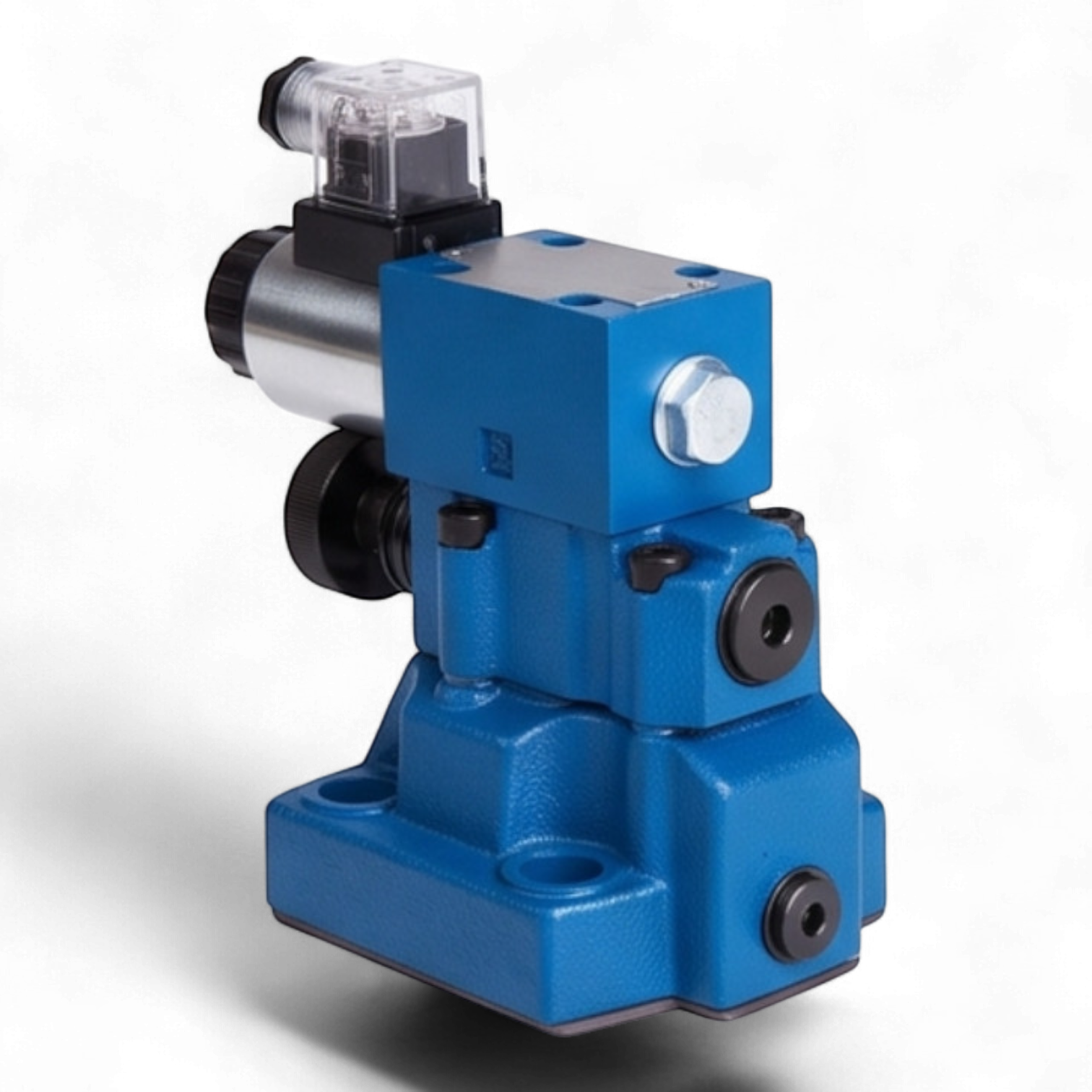

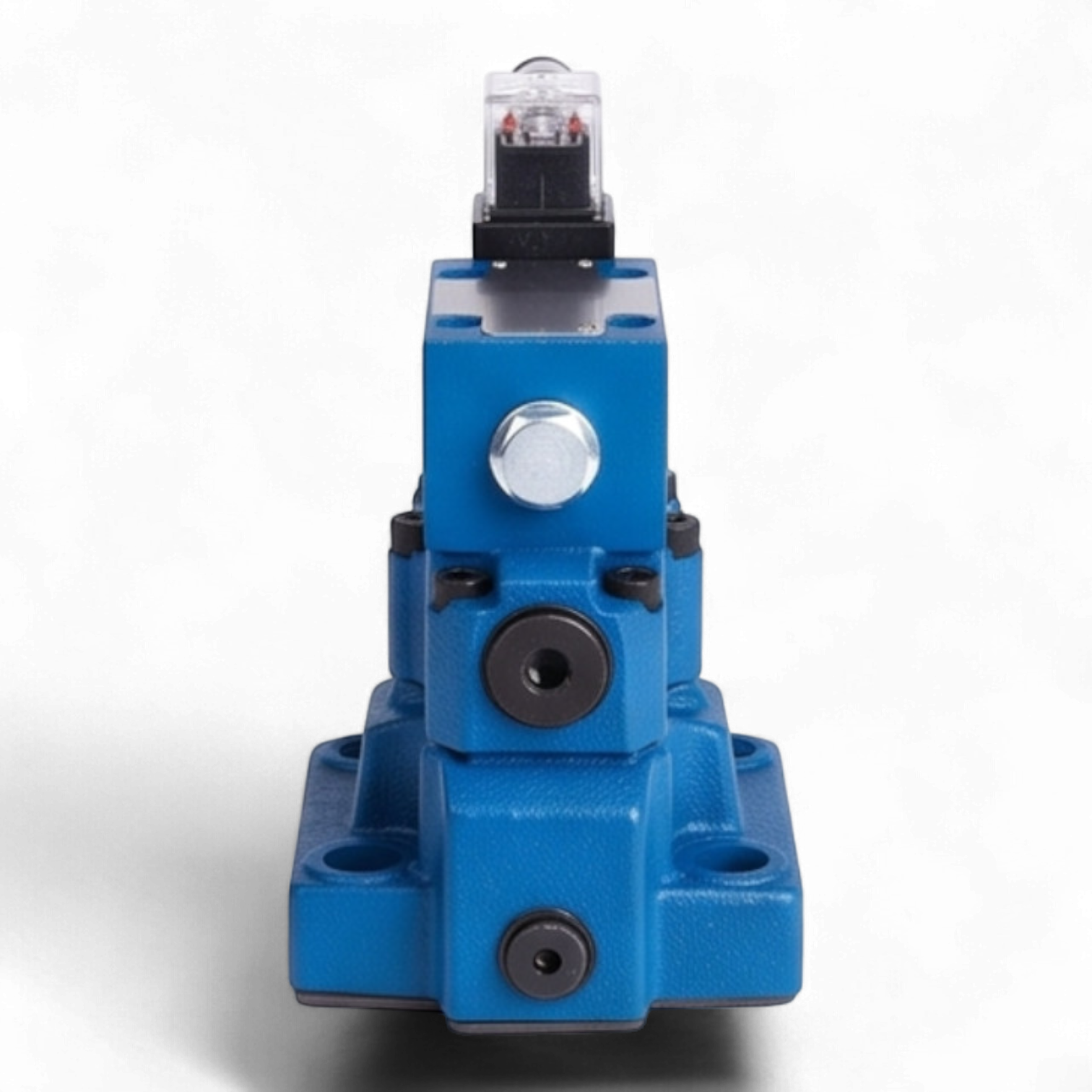

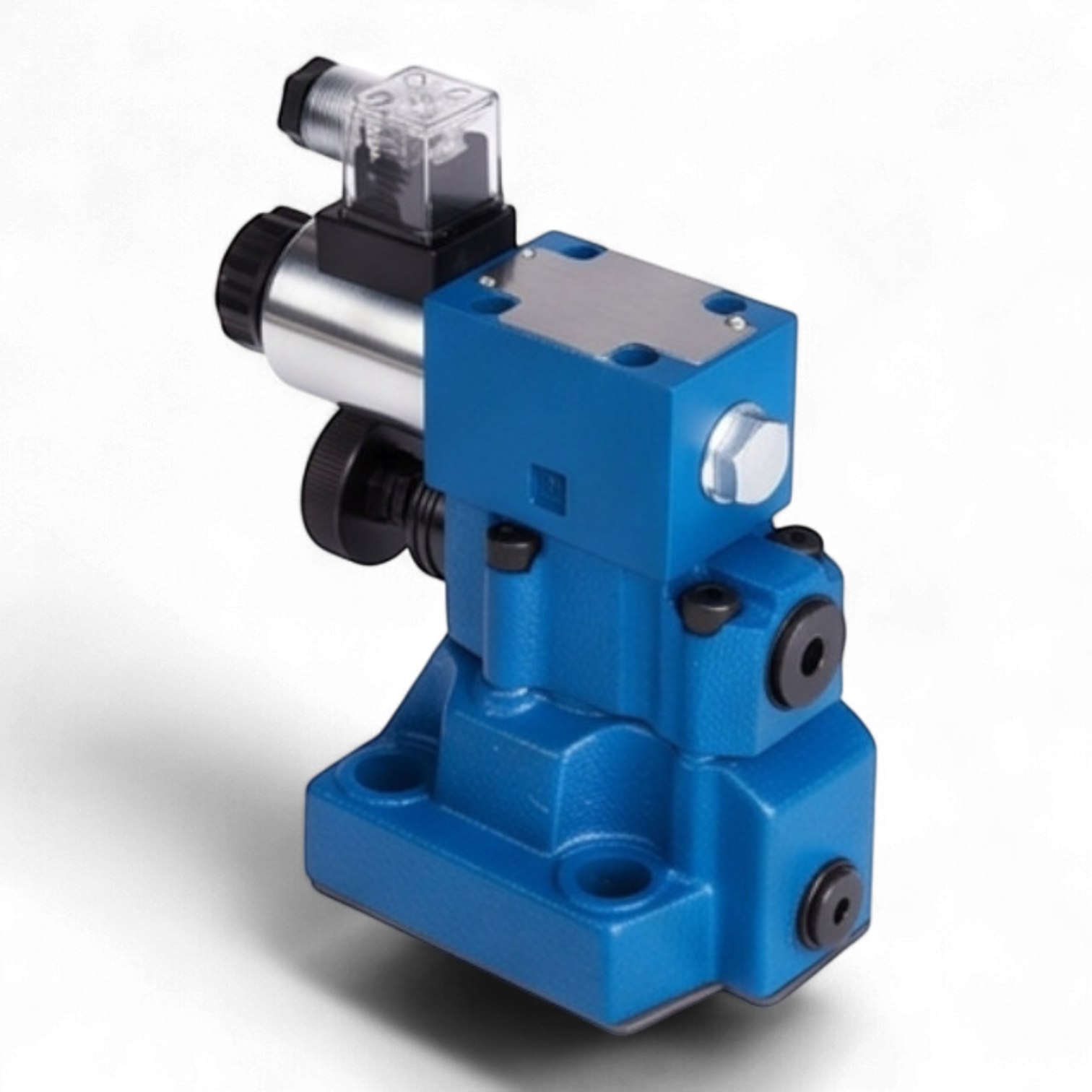

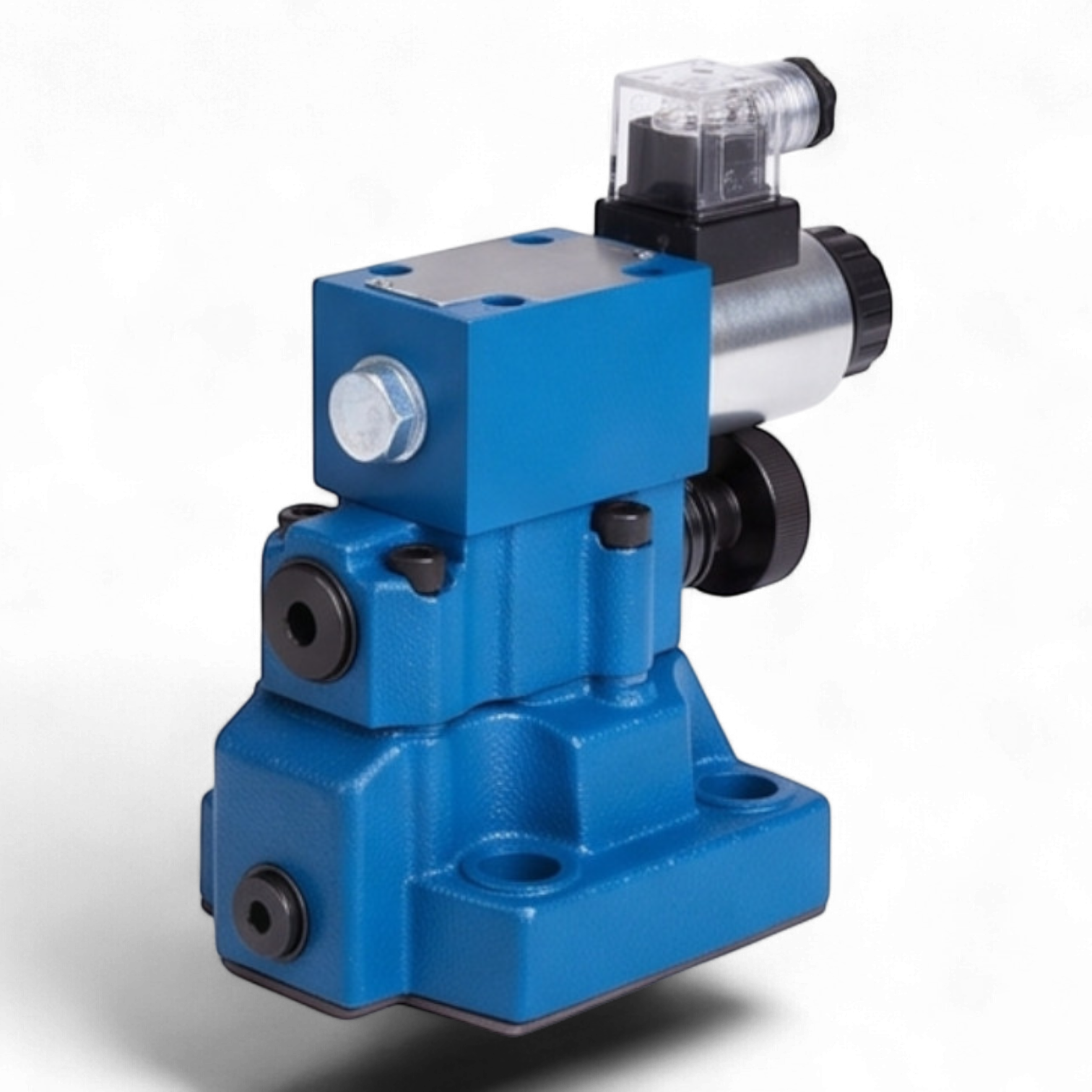

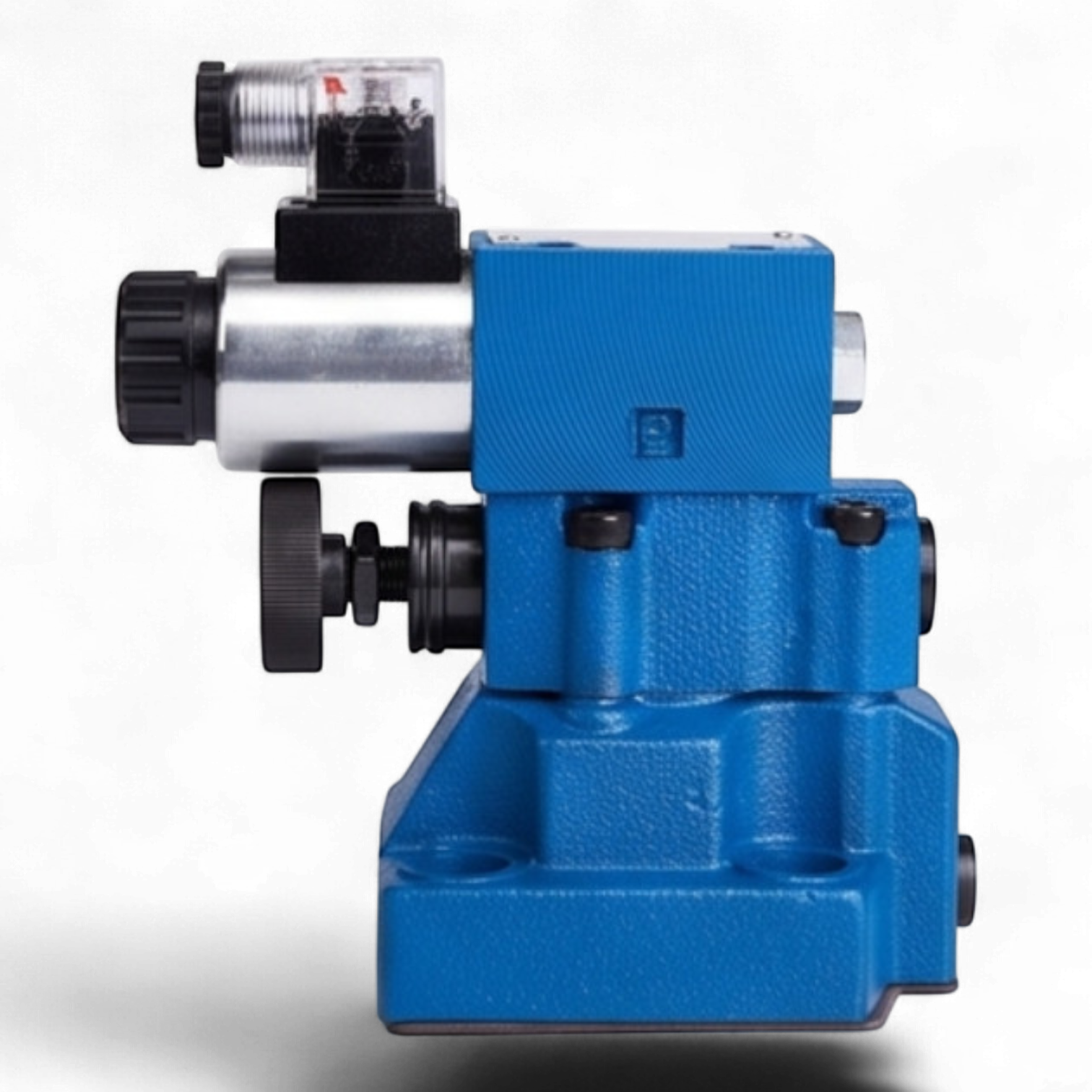

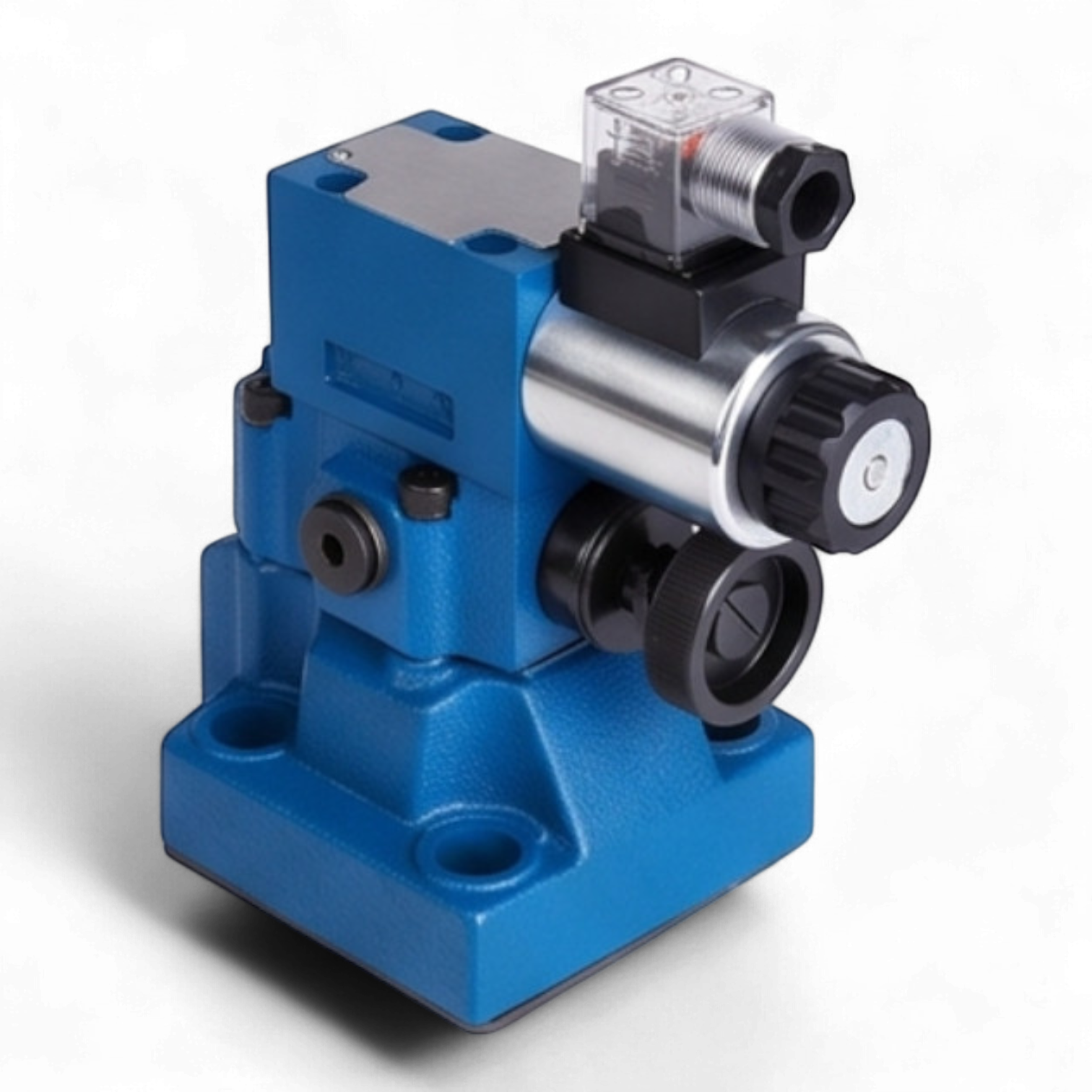

Техническое описание гидроклапана МКПВ-20/3С3Р2.110
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р2.110 предназначен для поддержания установленного давления в гидравлических системах станков и мобильной техники, защиты оборудования от превышения допустимых нагрузок и дистанционной разгрузки системы через электромагнитное управление.
Технические характеристики
- Тип монтажа: Стыковой (плитный), стандарт присоединения ISO 6264 (CETOP R08).
- Условный проход (Ду): 20 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар).
- Номинальный расход: 160 л/мин.
- Тип управления разгрузкой: Электромагнитное, пилотный клапан ВЕ6.574А.
- Функциональное состояние: Нормально-разгруженный (при отсутствии питания на соленоиде система находится в режиме разгрузки).
- Параметры электропитания: Переменный ток (AC) 110В / 50Гц.
- Регулировочный орган: Рукоятка (ручка).
- Класс защиты: IP65 (с разъемом DIN 43650 A).
- Рабочая среда: Минеральные масла вязкостью 10–400 сСт.
Функциональные особенности
Конструкция клапана включает основной каскад и пилотный каскад управления. Использование электромагнитного пилота позволяет интегрировать устройство в автоматизированные системы управления для перевода гидросистемы в режим холостого хода. Светодиодная индикация на электрическом разъеме обеспечивает визуальный контроль подачи напряжения.
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
