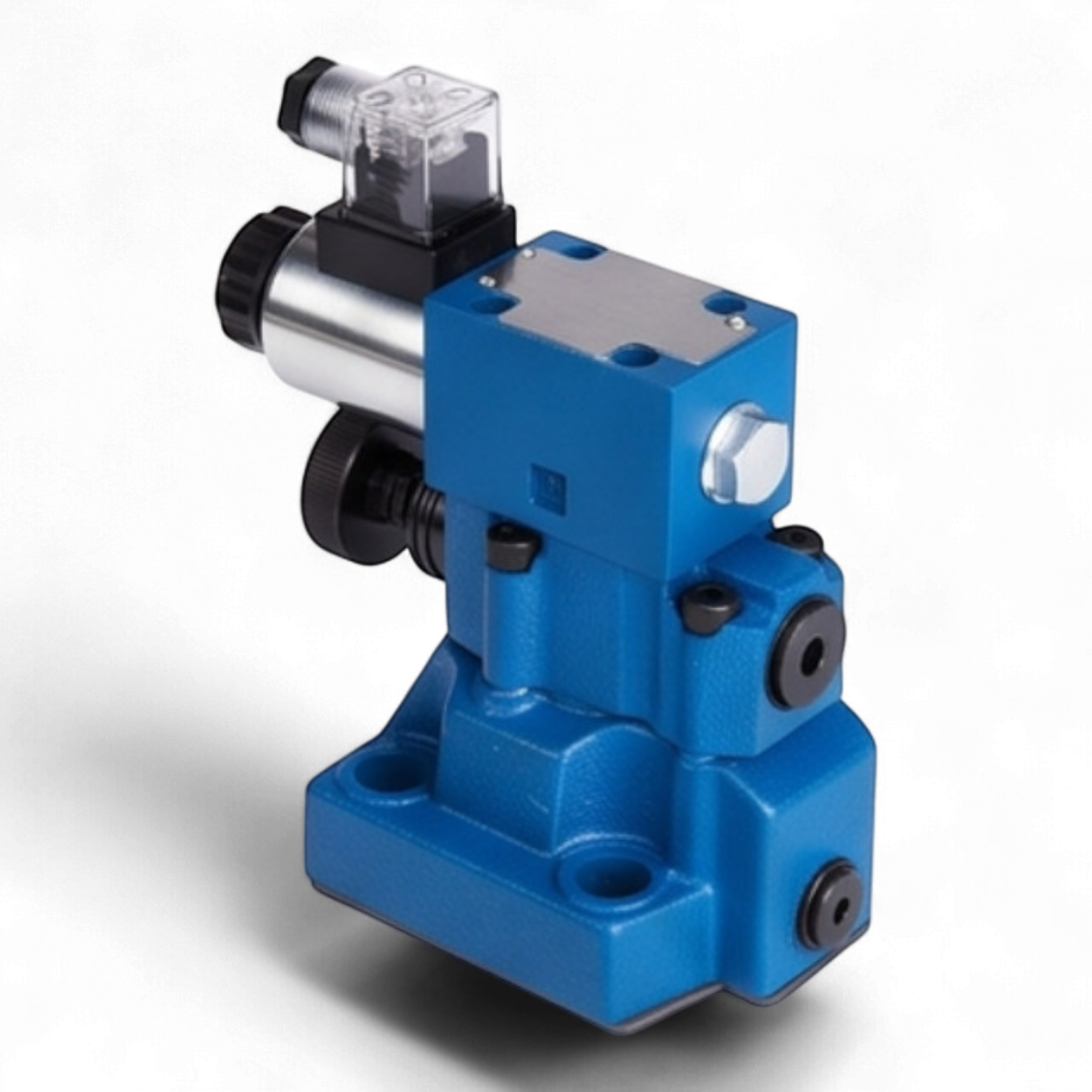

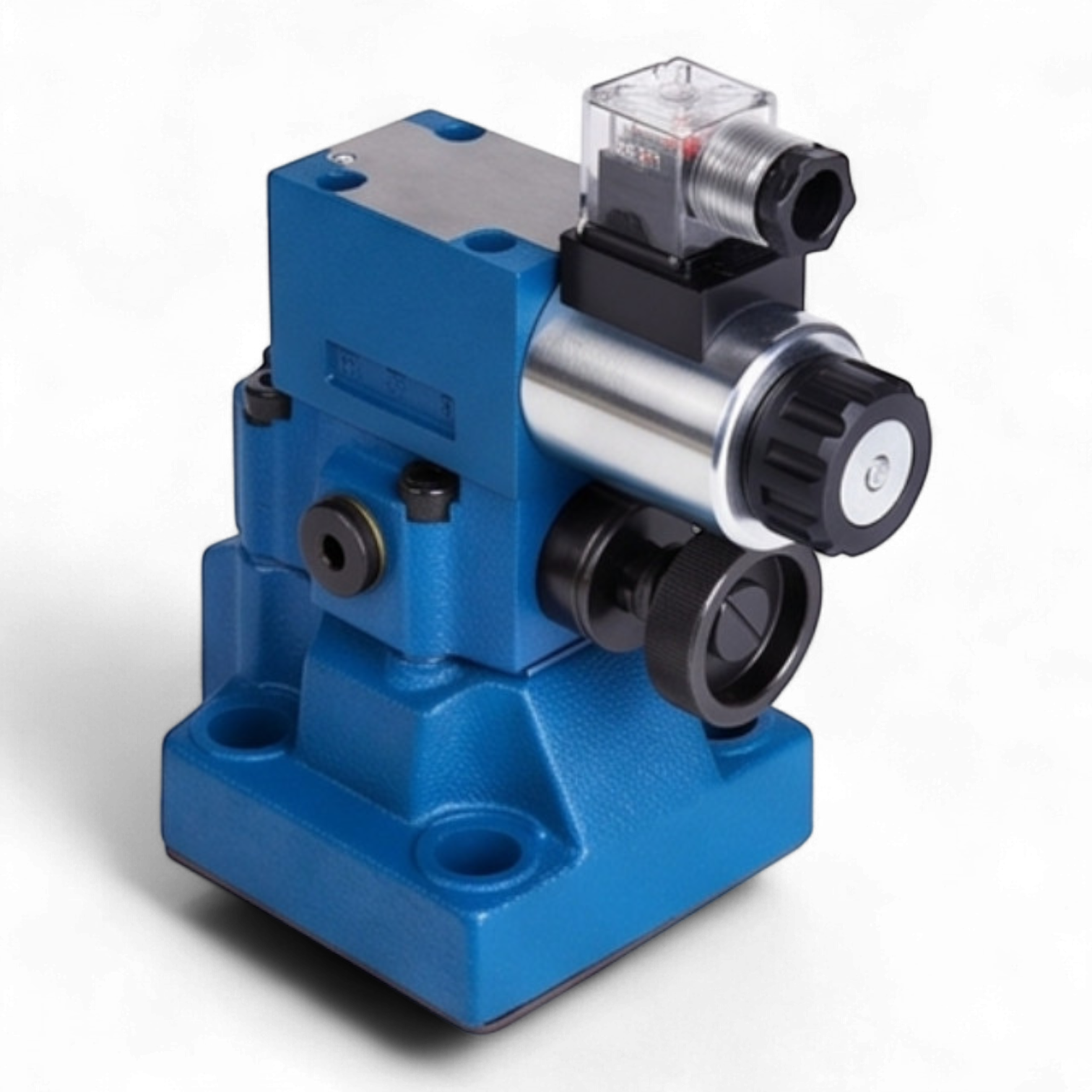

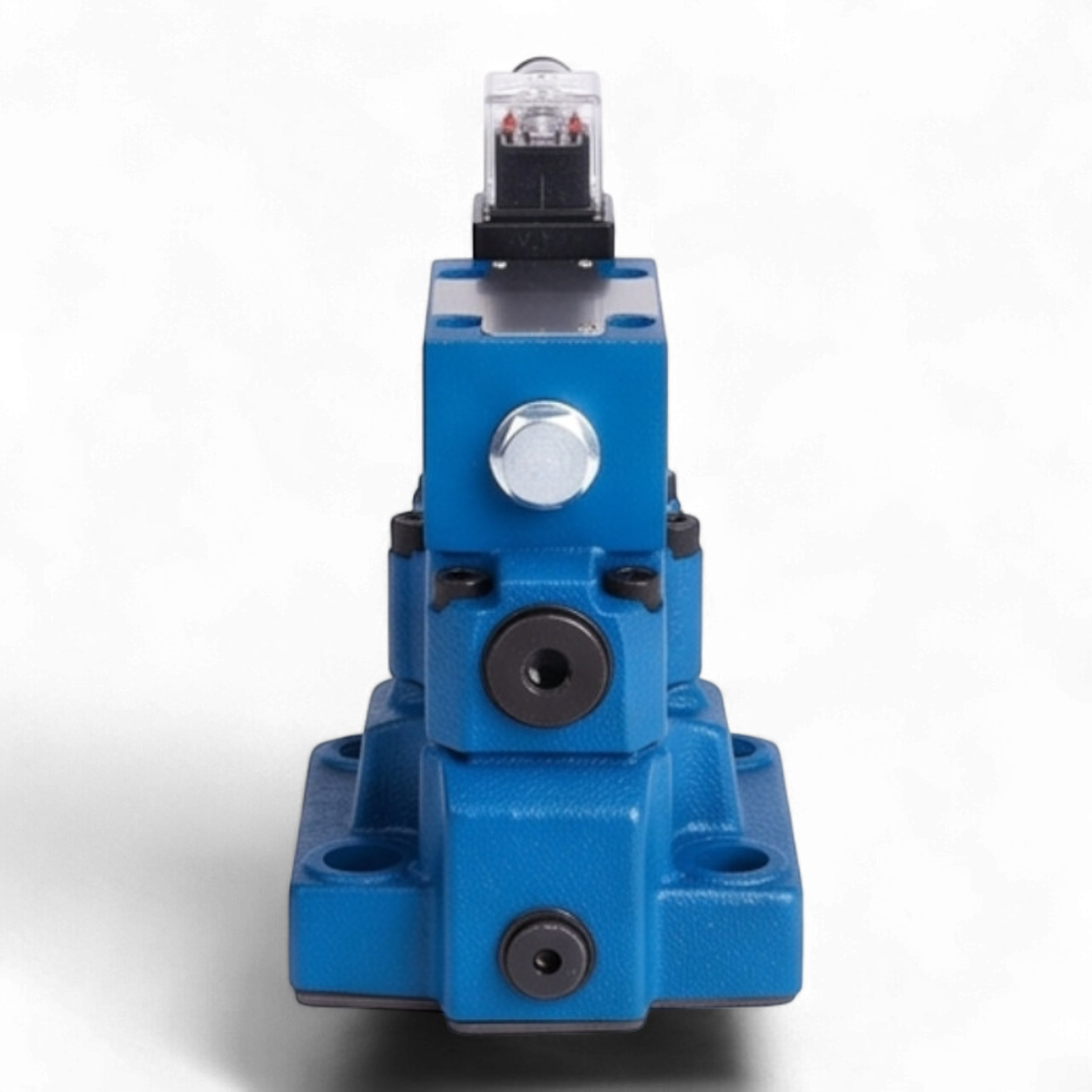

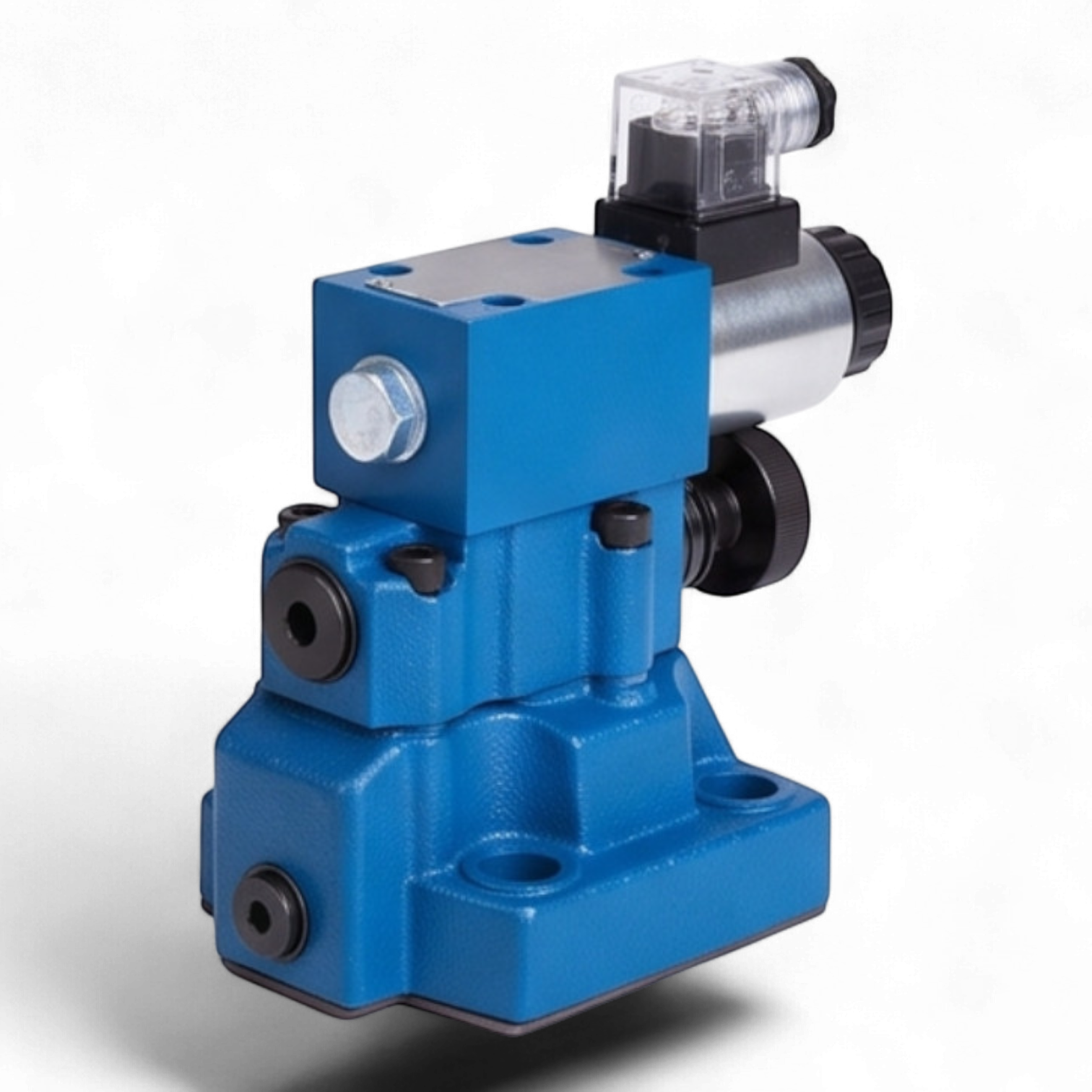

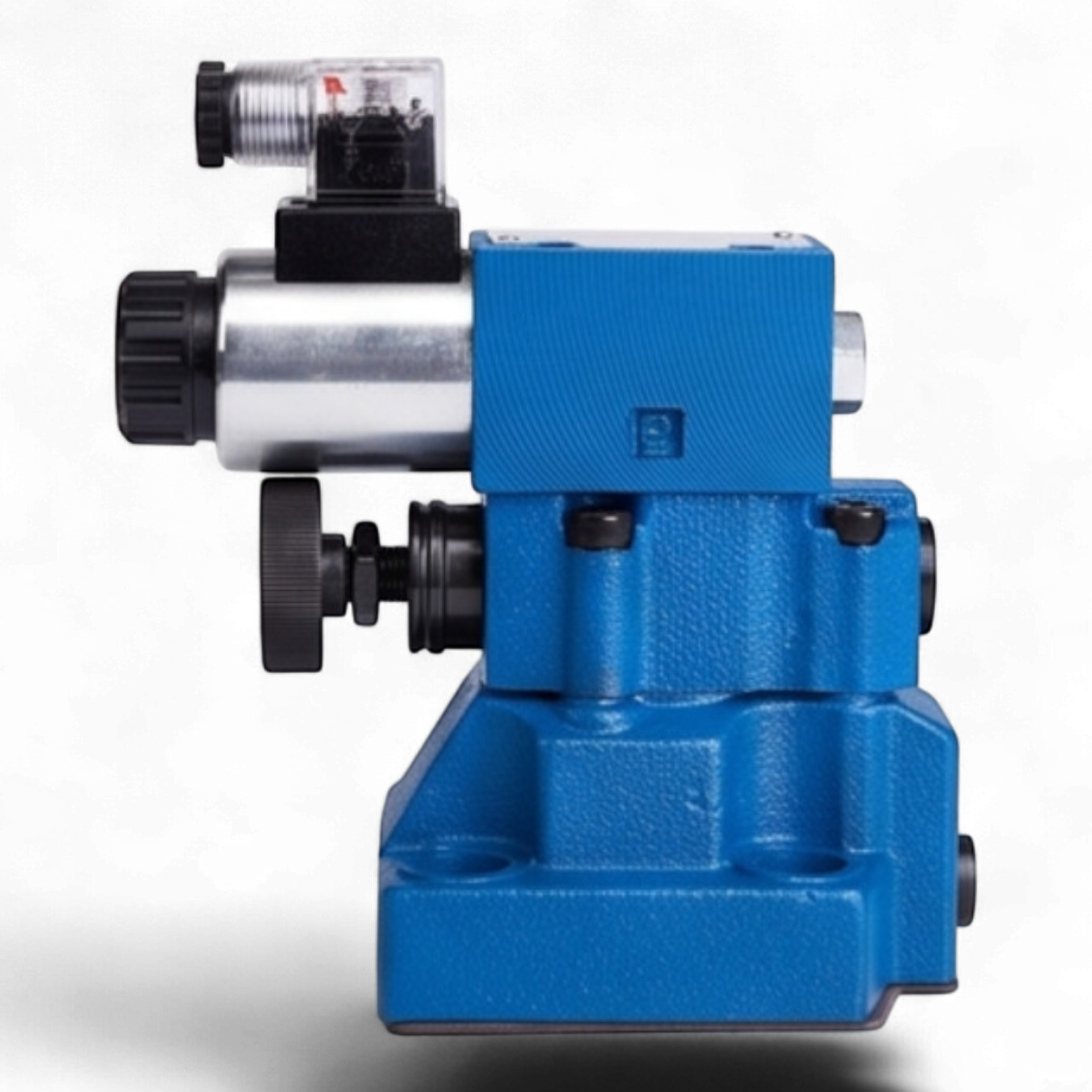

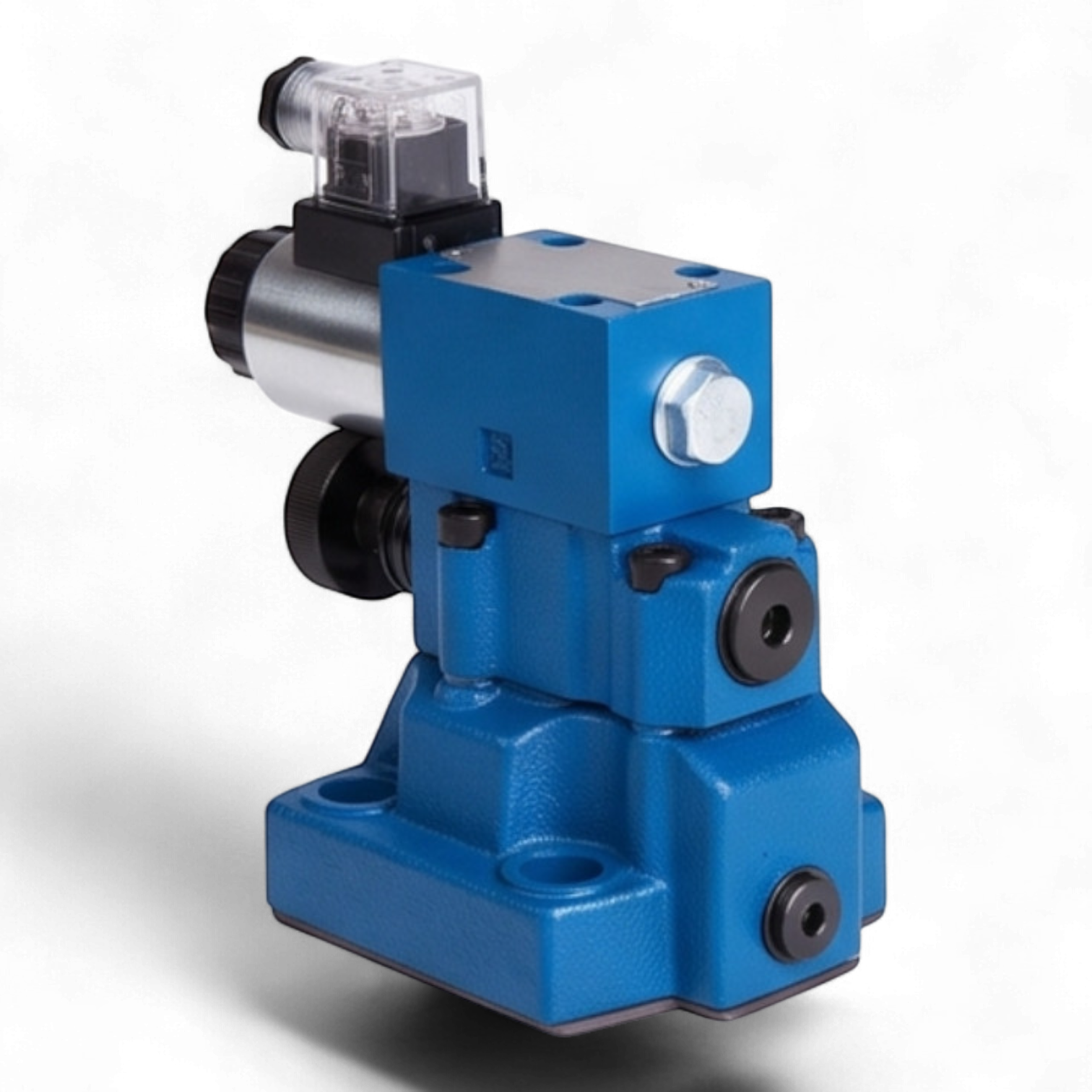

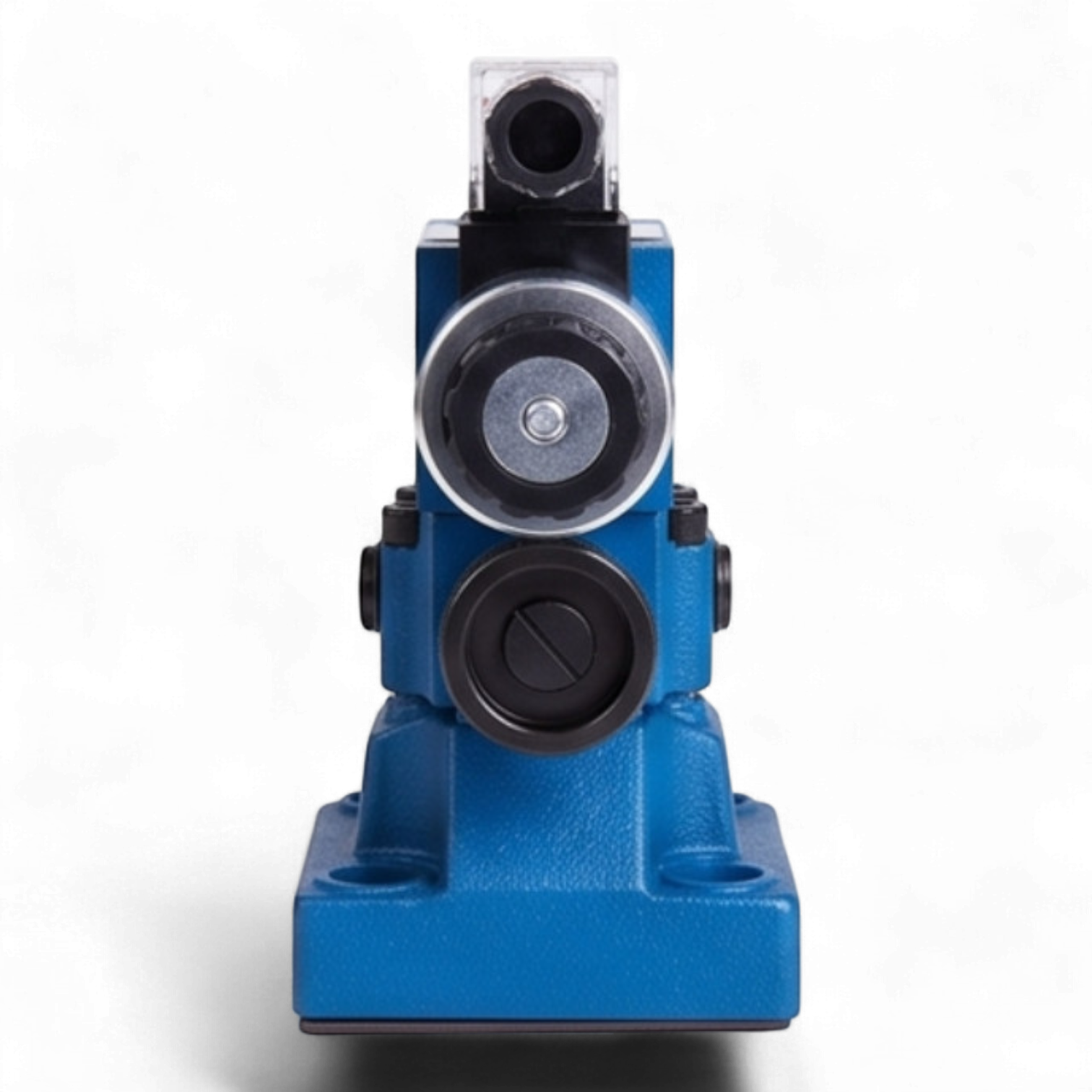

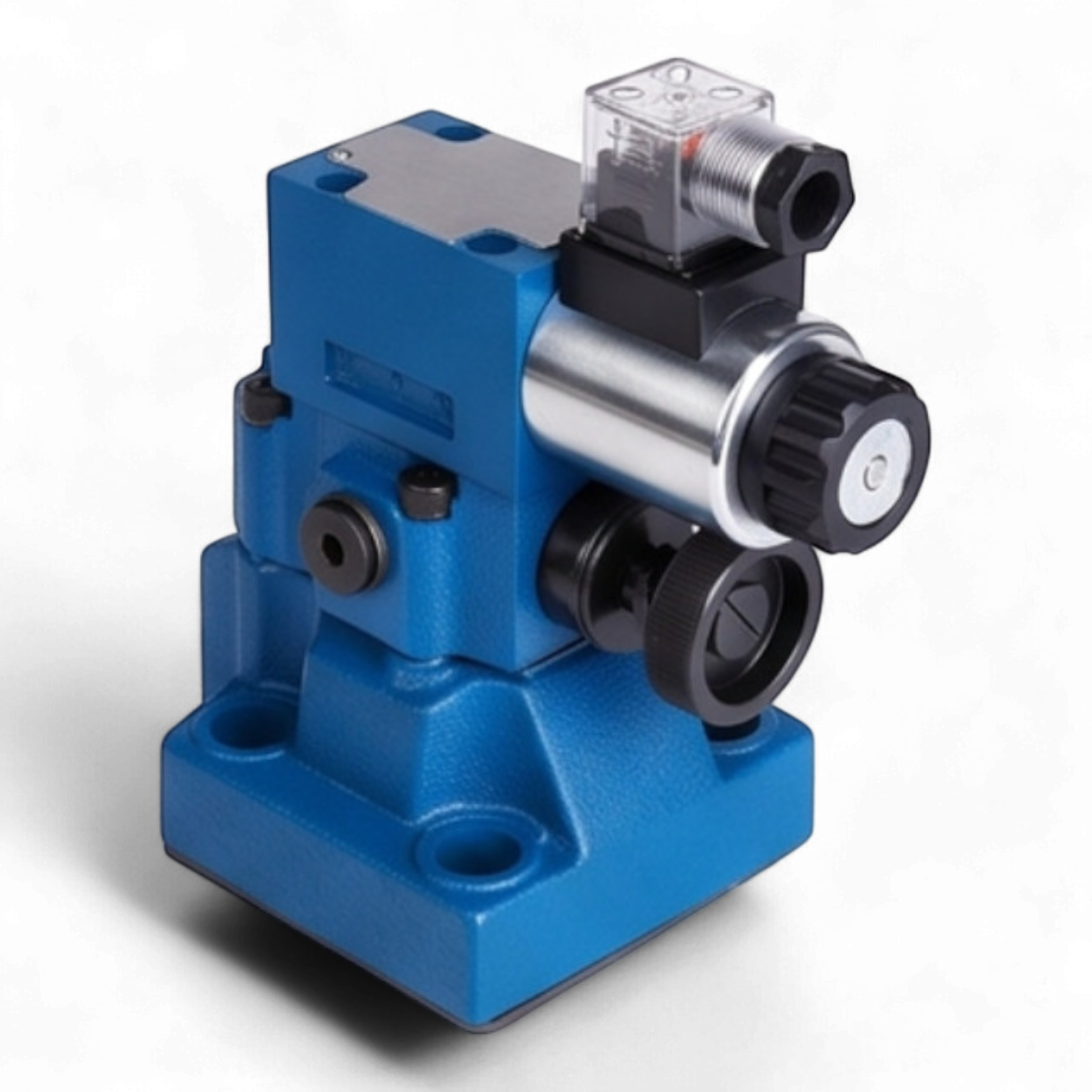

Техническое описание гидроклапана МКПВ-20/3С3Р2.12
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р2.12 предназначен для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и обеспечения дистанционной разгрузки гидросистемы. Данная модель выполнена в исполнении для стыкового монтажа (стандарт ISO 6264, типоразмер CETOP R08).
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальный расход: 160 л/мин
- Номинальное рабочее давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
- Номинальное давление настройки: 20 МПа (200 бар)
- Тип разгрузки: Электромагнитная, нормально-разгруженный (Р-Т при обесточенном магните)
- Пилотное управление: Гидрораспределитель ВЕ6.574А.Г12
- Параметры электропитания: Постоянный ток (DC), 12В
- Степень защиты: IP65 (с разъемом DIN43650 A LED)
- Вязкость рабочей жидкости: 10...400 сСт
Конструктивные особенности
Клапан состоит из основного каскада и пилотного каскада с электромагнитным управлением. Регулировочное устройство выполнено в виде рукоятки для ручной настройки давления срабатывания. Стыковой тип монтажа обеспечивает высокую герметичность соединения и удобство технического обслуживания без демонтажа трубопроводов.
Габаритные и присоединительные параметры
| Параметр | Значение (мм) |
|---|---|
| Габарит B1 / B2 | 100 / 69,8 |
| Габарит L1 / L2 | 122,2 / 117,5 |
| Монтажные отверстия D2 | M16 |
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
12В
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED DC
Модель пилотного клапана
ВЕ6.574А.Г12
