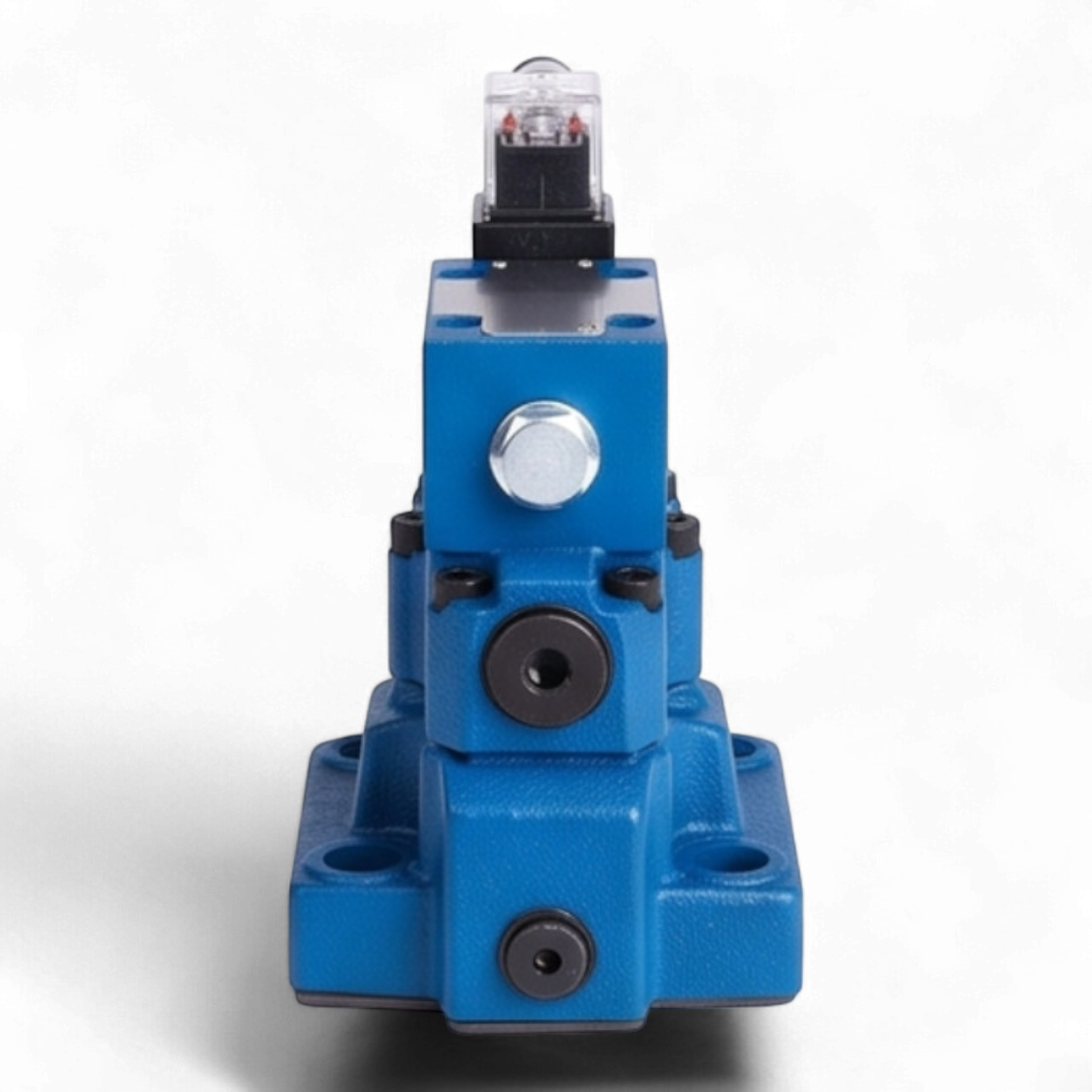

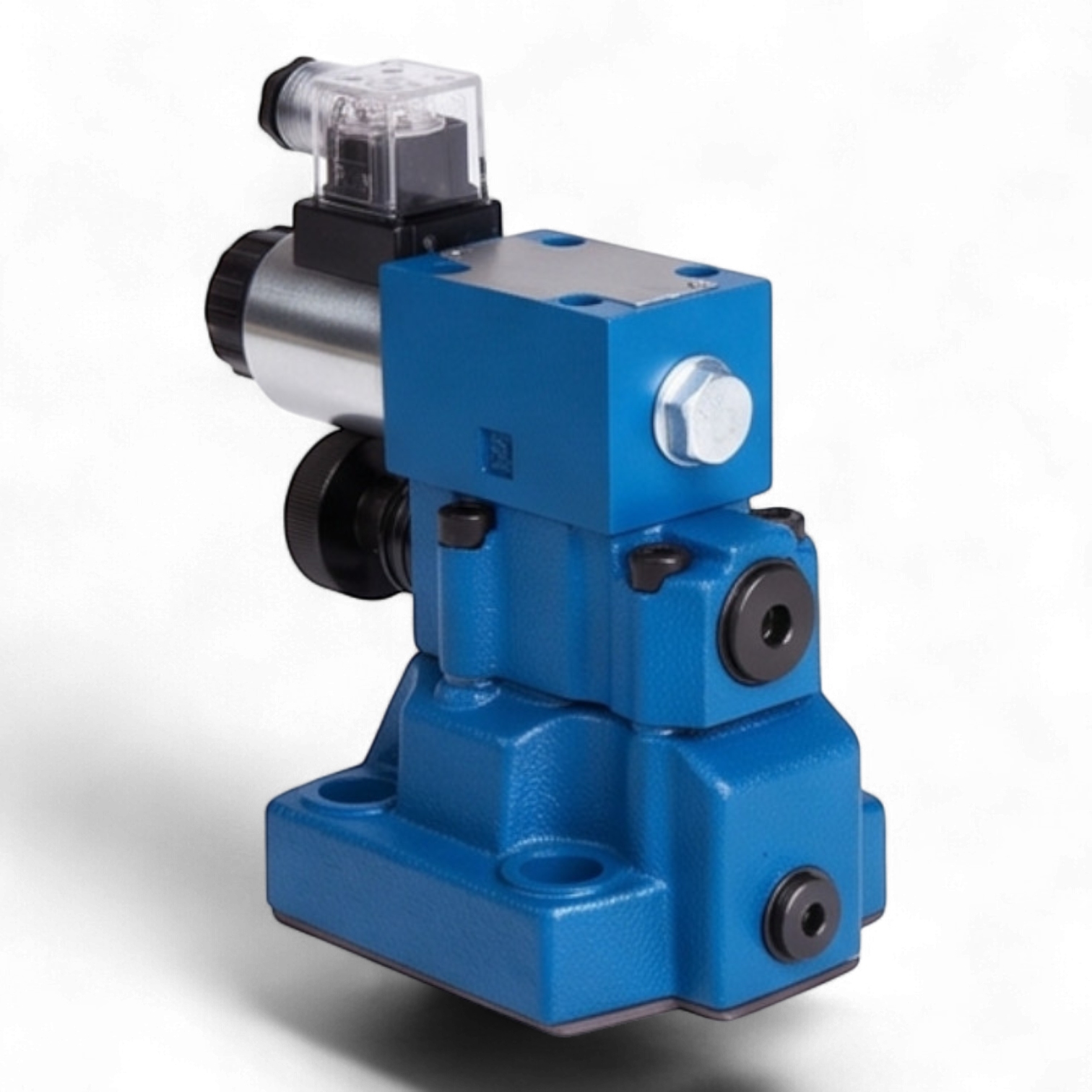

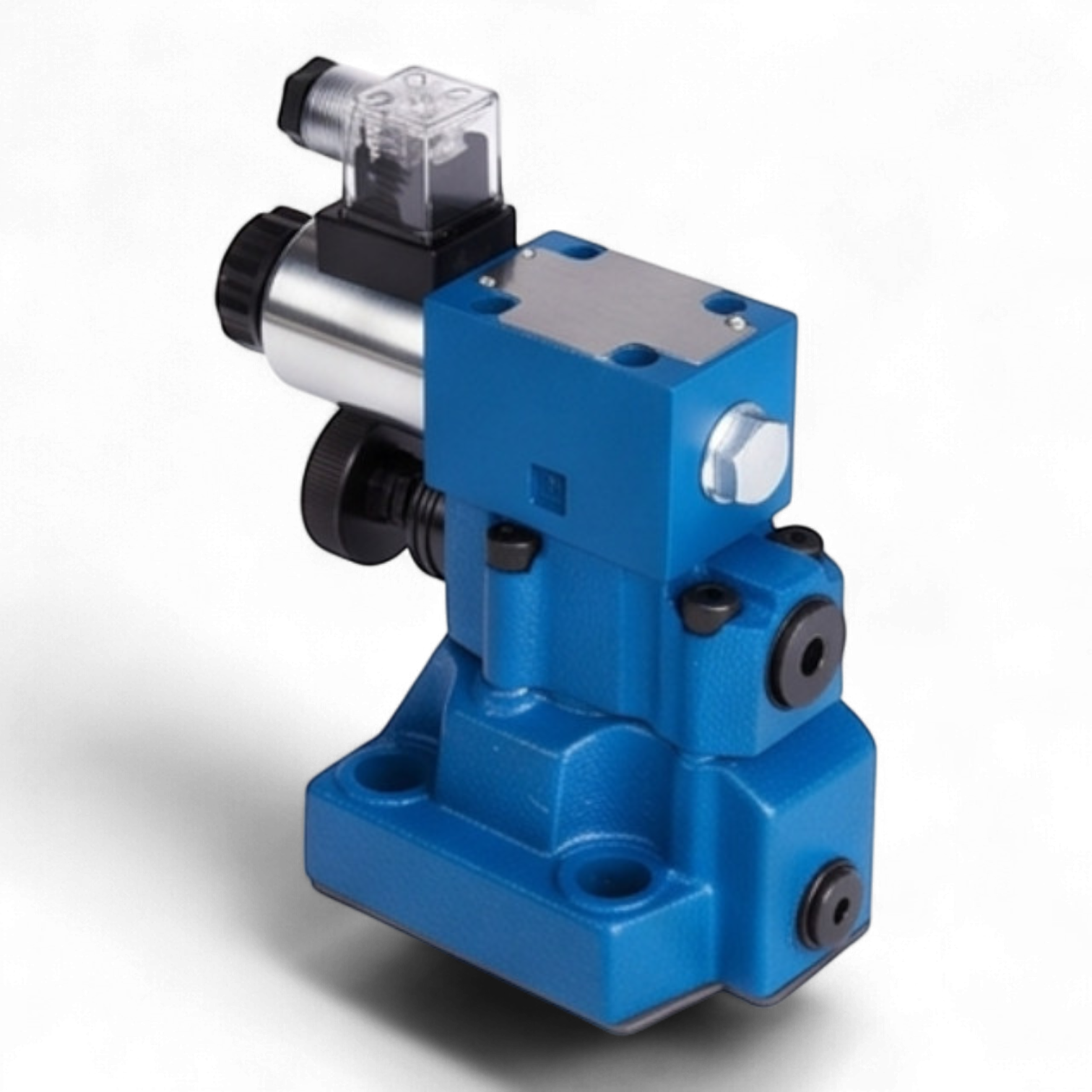

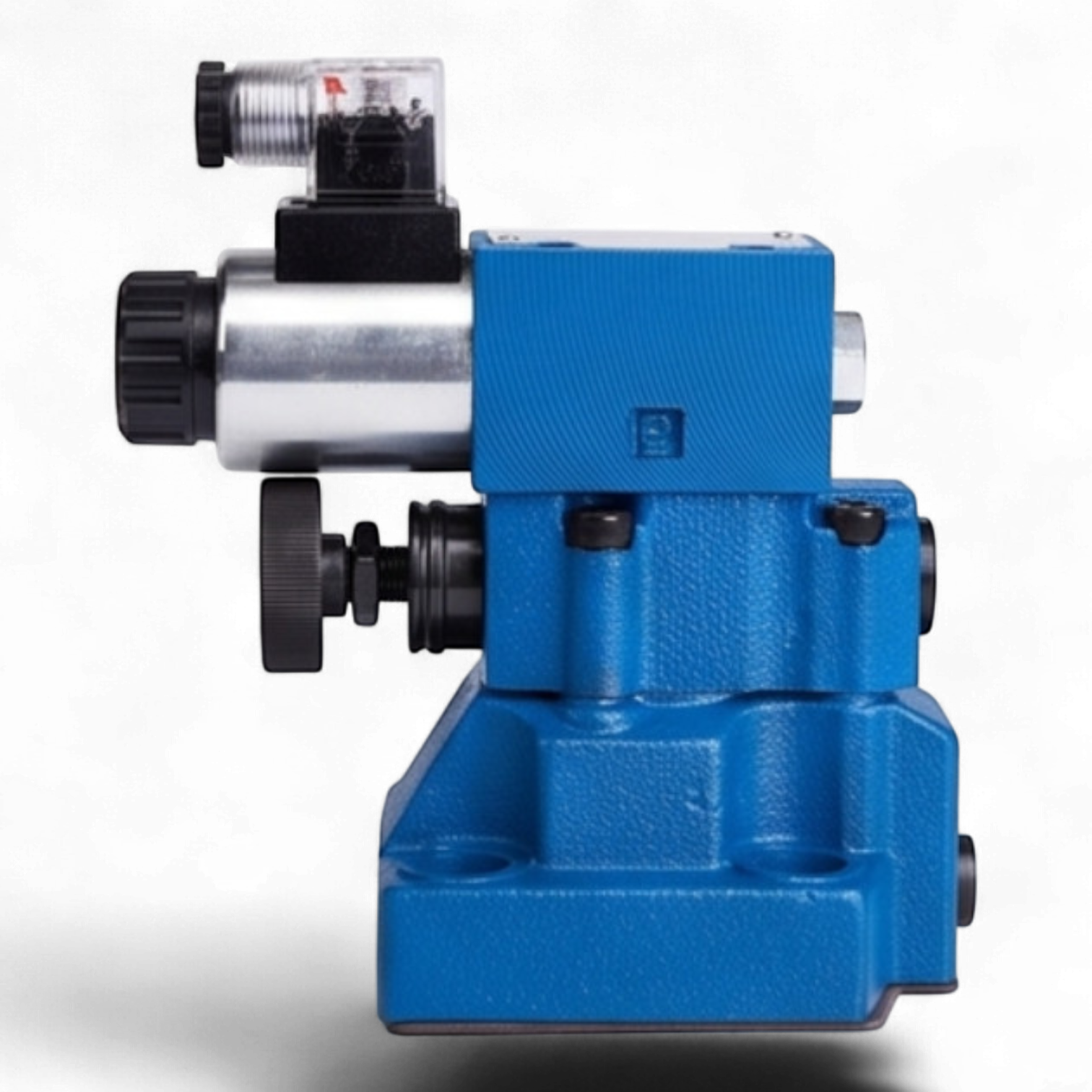

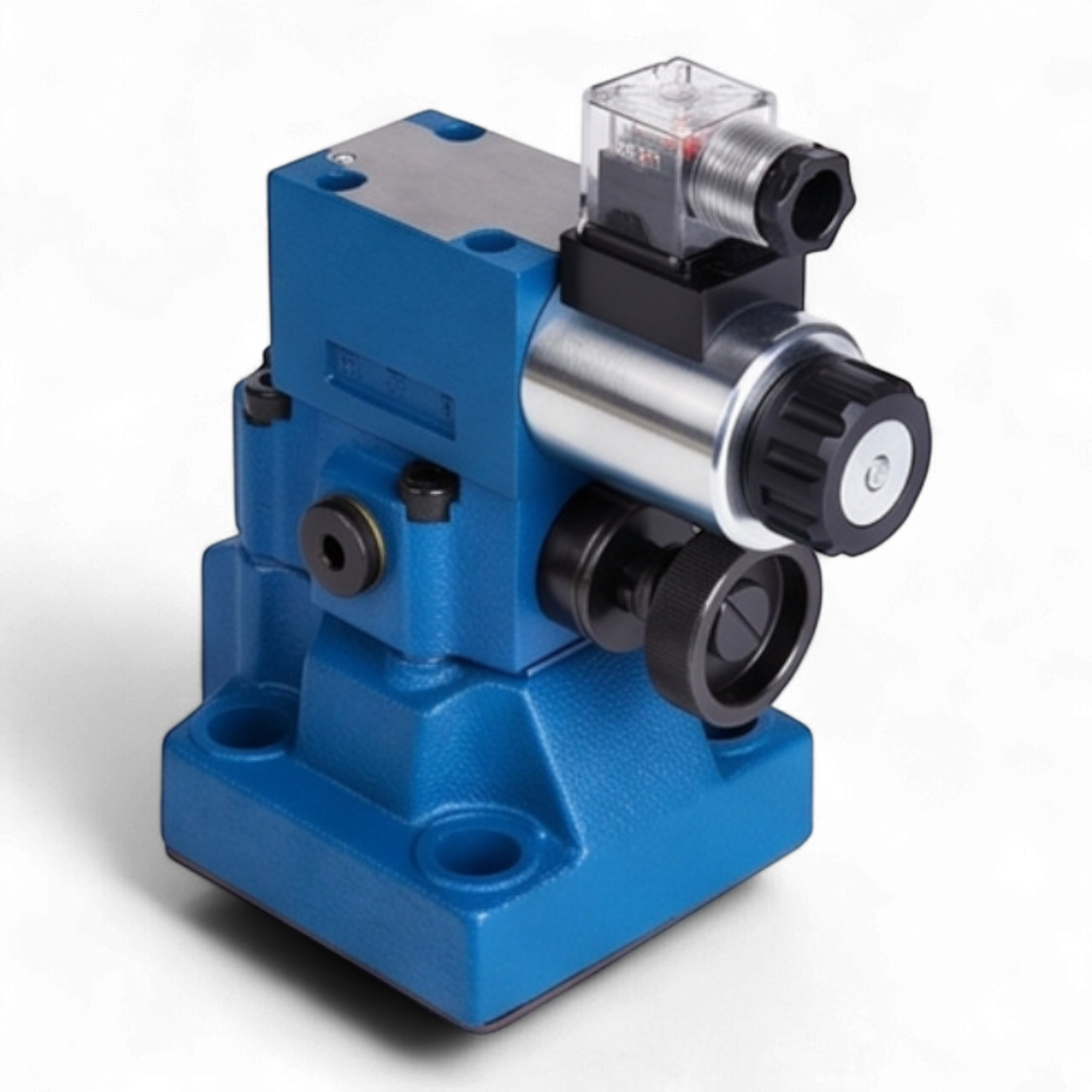

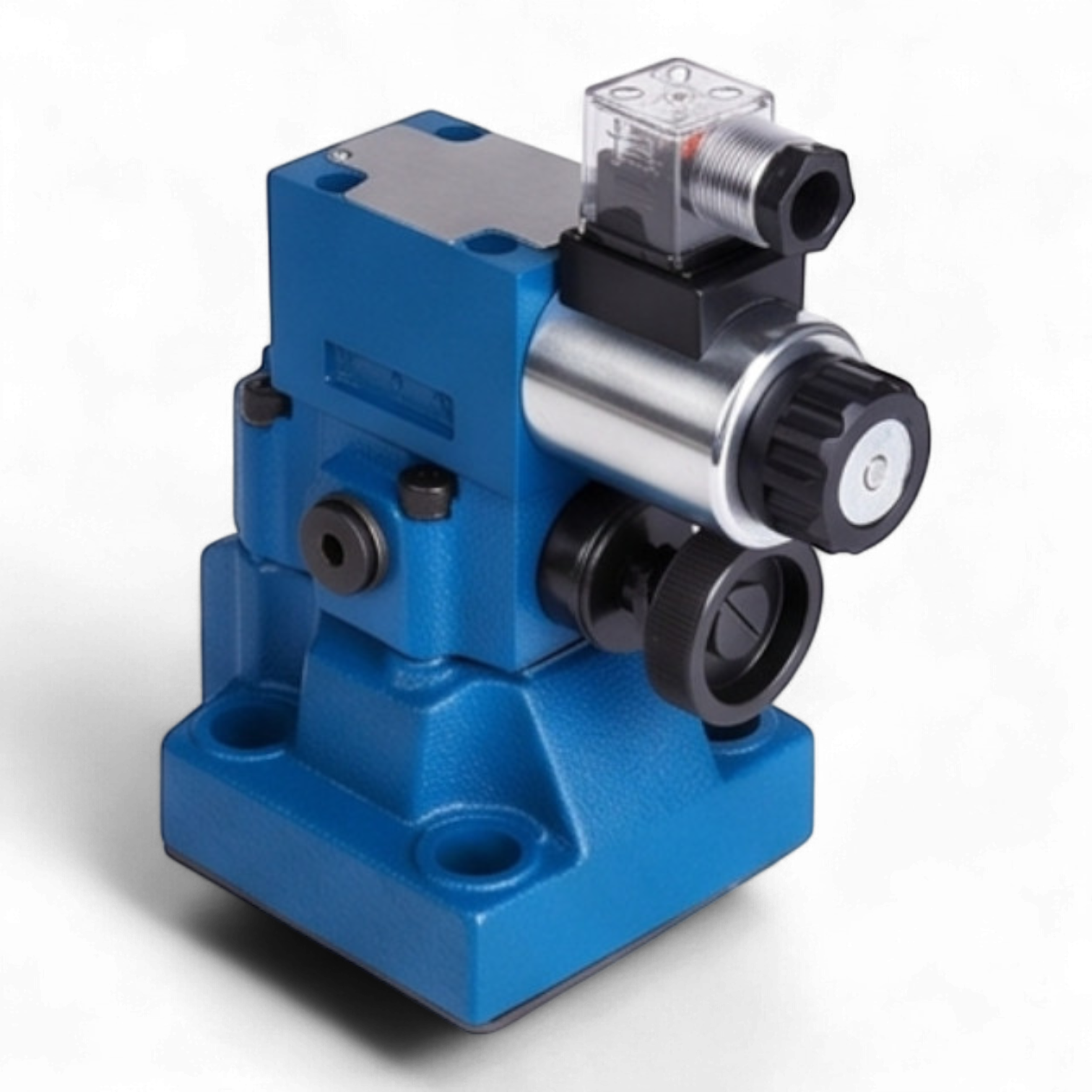

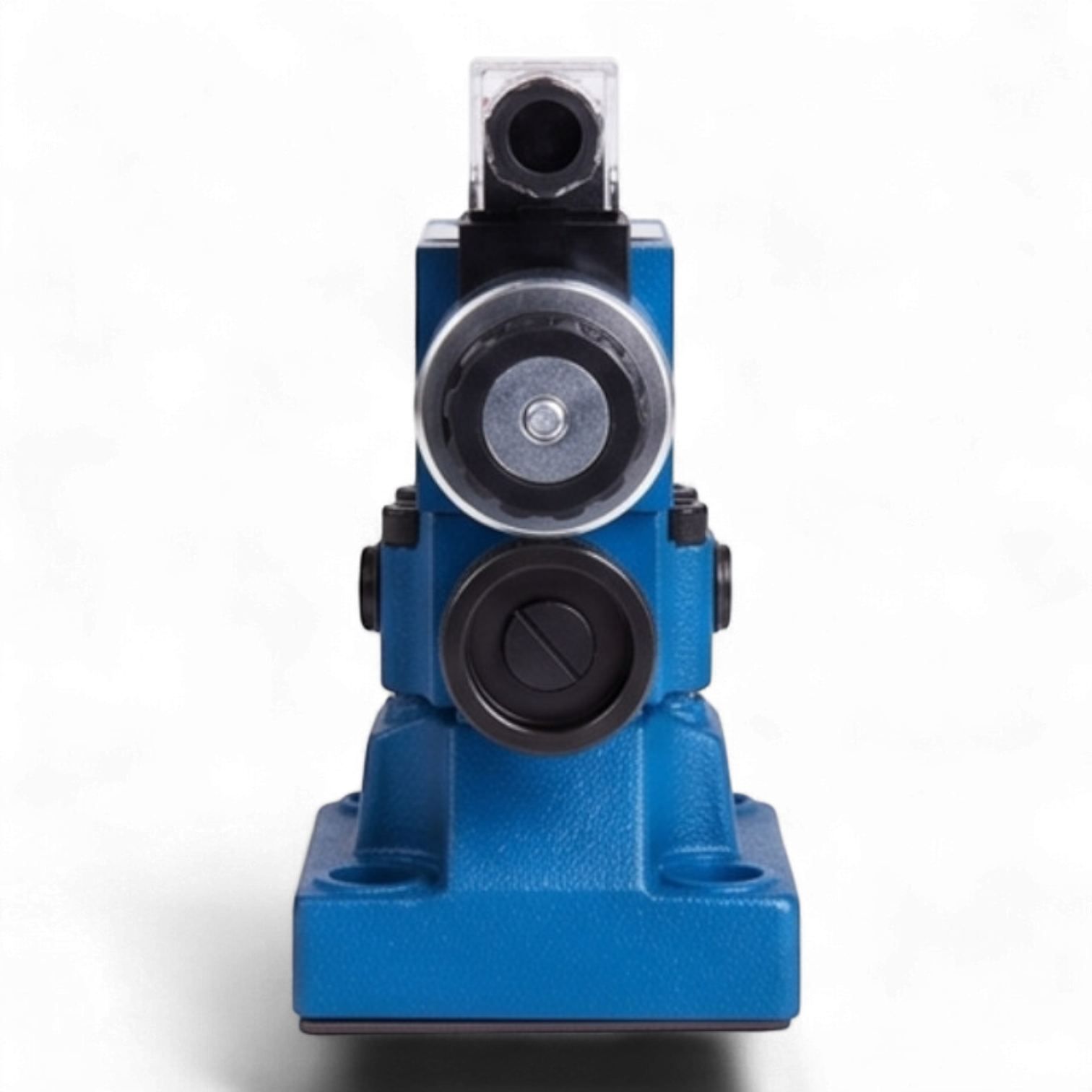

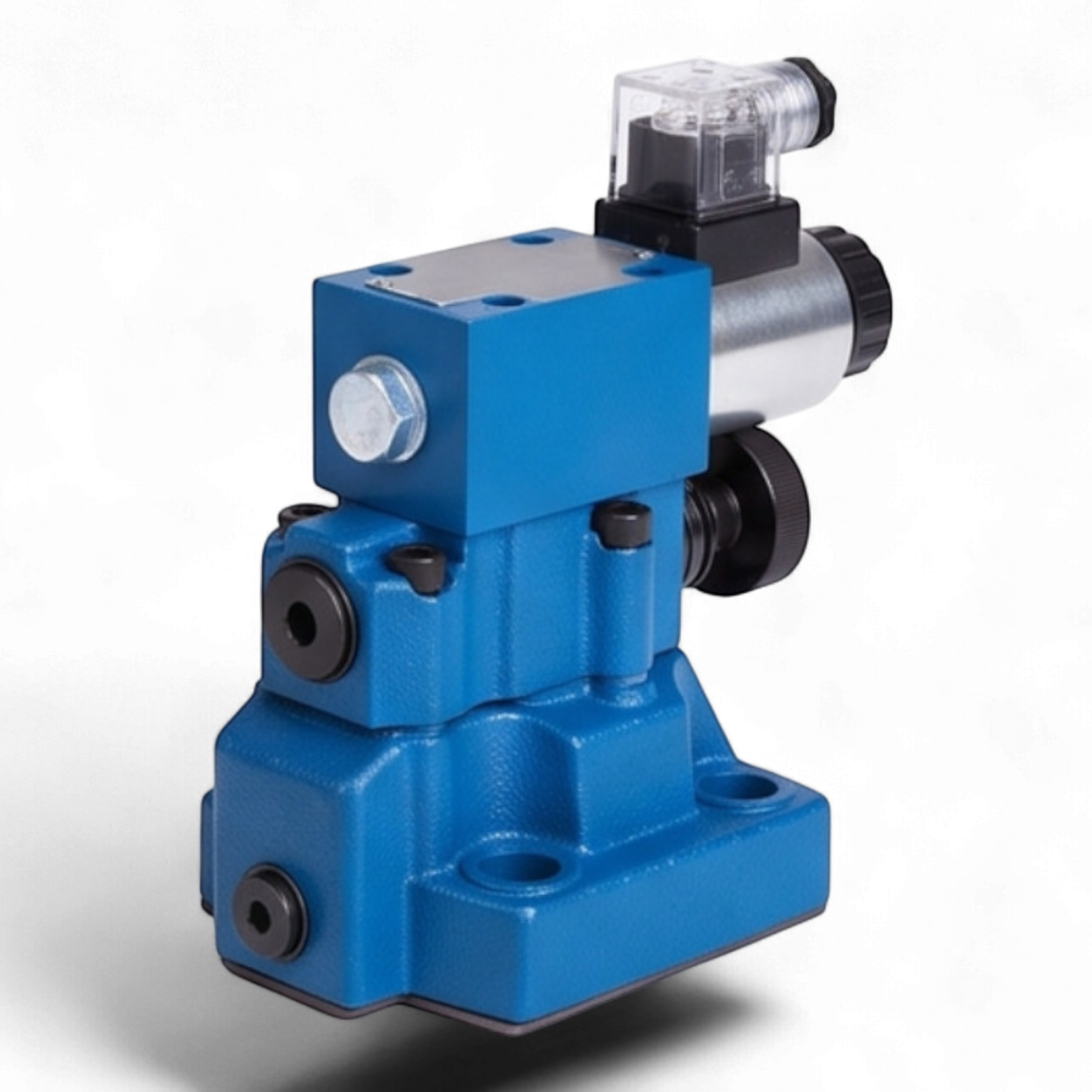

Техническое описание гидроклапана МКПВ-20/3С3Р2.220
Гидроклапан предохранительный МКПВ-20/3С3Р2.220 представляет собой регулирующее устройство непрямого действия, предназначенное для поддержания заданного уровня давления в гидравлических системах и защиты исполнительных механизмов от превышения допустимых нагрузок. Конструктивное исполнение предусматривает стыковой монтаж на плиту (стандарт ISO 6264, типоразмер CETOP R08).
Технические характеристики
| Условный проход (Ду) | 20 мм |
| Номинальный расход | 160 л/мин |
| Максимальное рабочее давление | 32 МПа (320 бар) |
| Диапазон регулирования давления | 2,0 – 25,0 МПа (20 – 250 бар) |
| Номинальное давление настройки | 20 МПа (200 бар) |
| Тип управления разгрузкой | Электромагнитное (пилотный клапан ВЕ6.574А) |
| Напряжение питания соленоида | ~220-230В / 50Гц (AC) |
| Режим разгрузки | Нормально-разгруженный (Р-Т при обесточенном магните) |
| Класс защиты | IP65 |
| Вязкость рабочей жидкости | 10 – 400 сСт |
Функциональные особенности
- Дистанционная разгрузка: Наличие встроенного электромагнитного пилота позволяет осуществлять перевод системы в режим холостого хода (сброс давления в бак) по электрическому сигналу.
- Механическая регулировка: Настройка давления срабатывания осуществляется вручную с помощью рукоятки (исполнение «Р»).
- Стыковой монтаж: Обеспечивает высокую герметичность соединений и удобство технического обслуживания без демонтажа трубопроводов.
Габаритные и присоединительные параметры
Устройство соответствует международным стандартам присоединения. Габаритные размеры корпуса МКПВ-20/3С: ширина 100 мм, межосевое расстояние крепежных отверстий согласно схеме CETOP R08. Для подключения электропитания используется разъем стандарта DIN 43650 A со светодиодной индикацией состояния.
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~220-230В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В220
