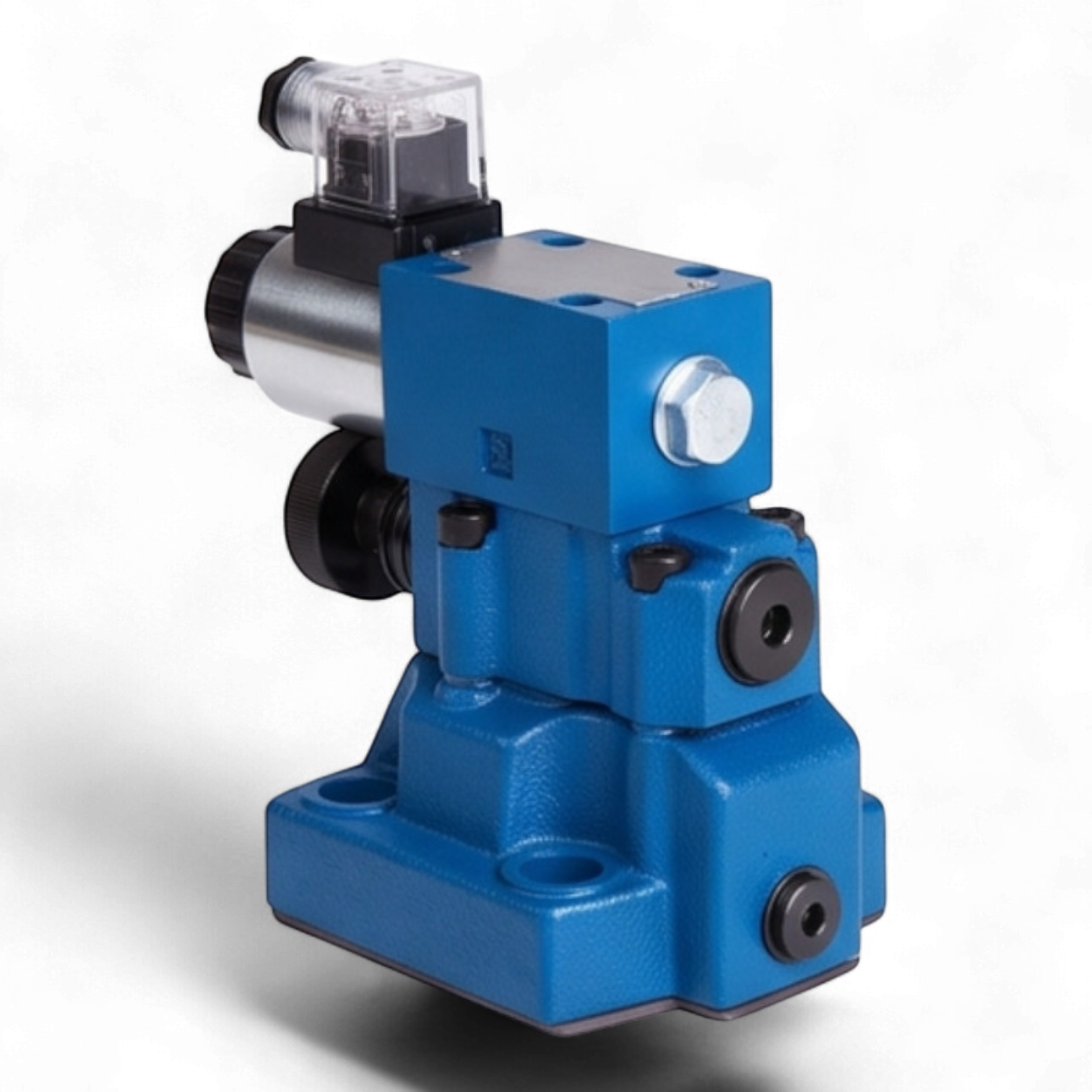

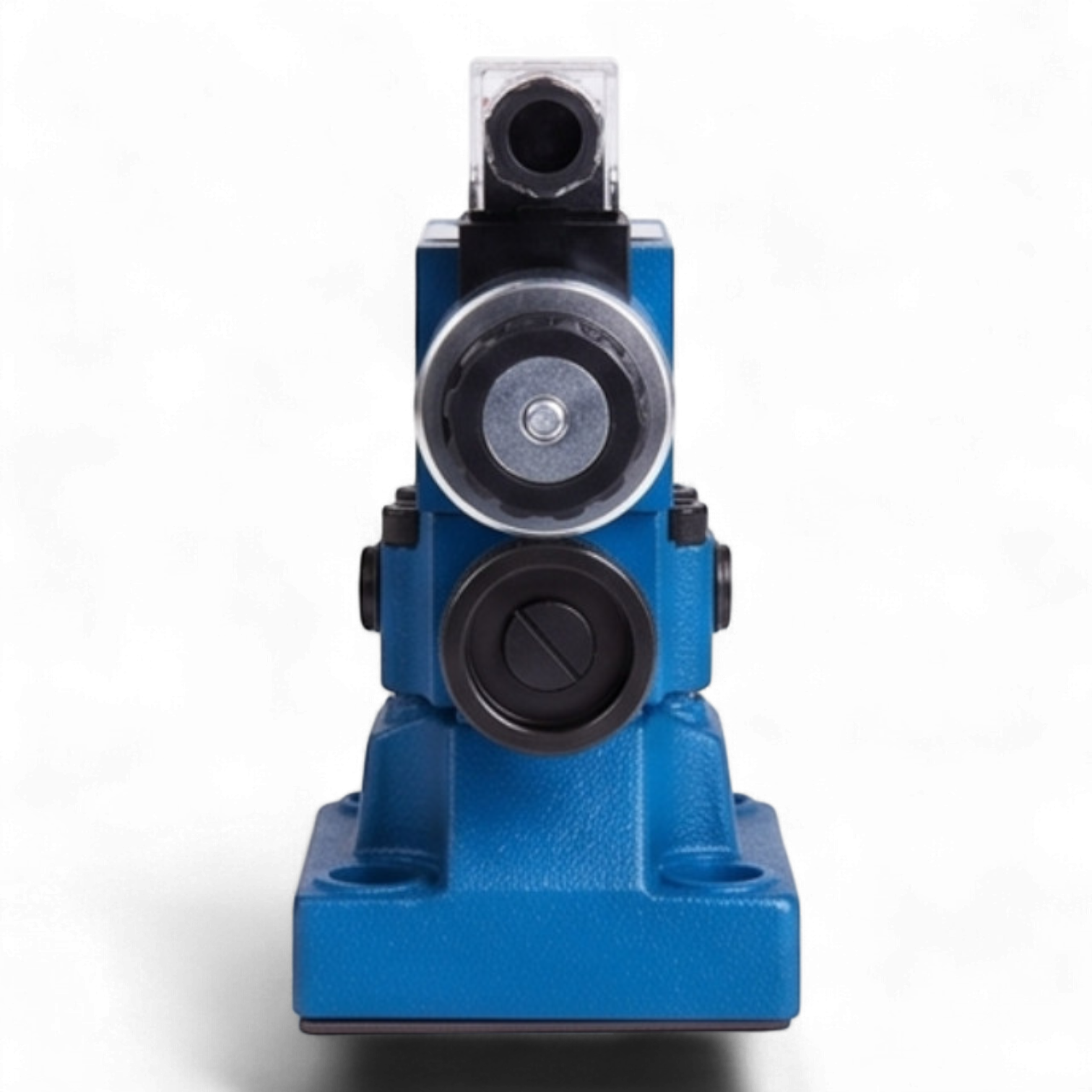

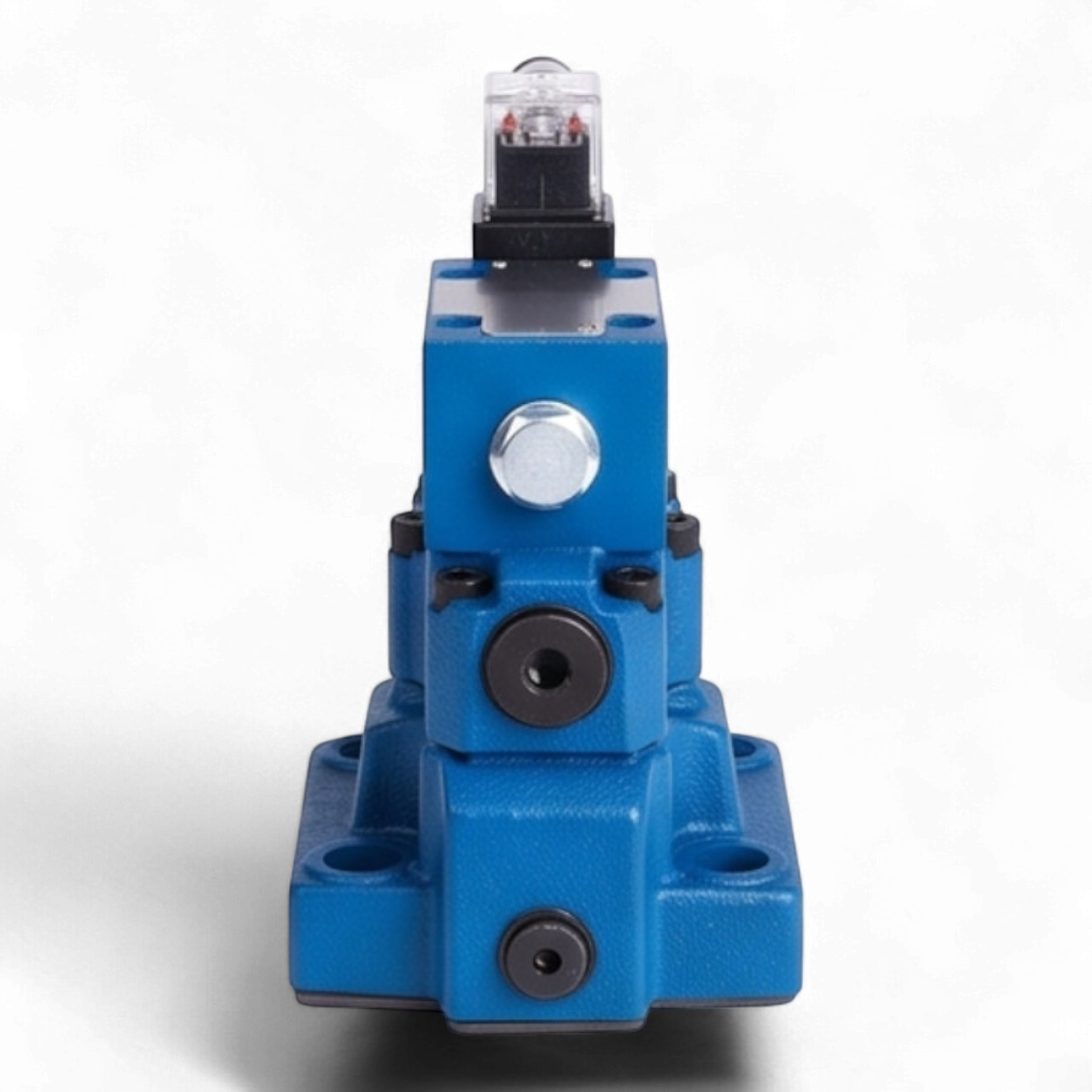

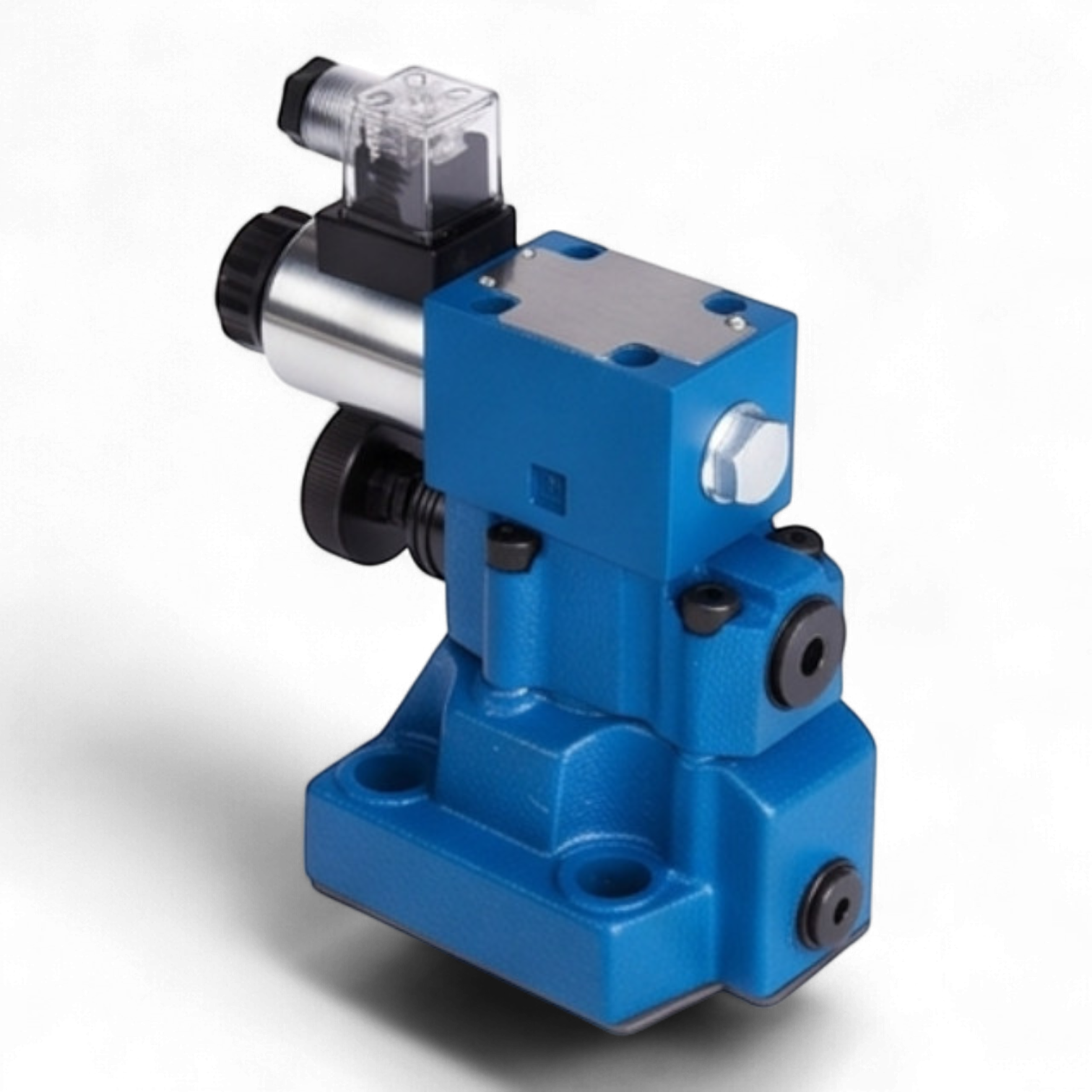

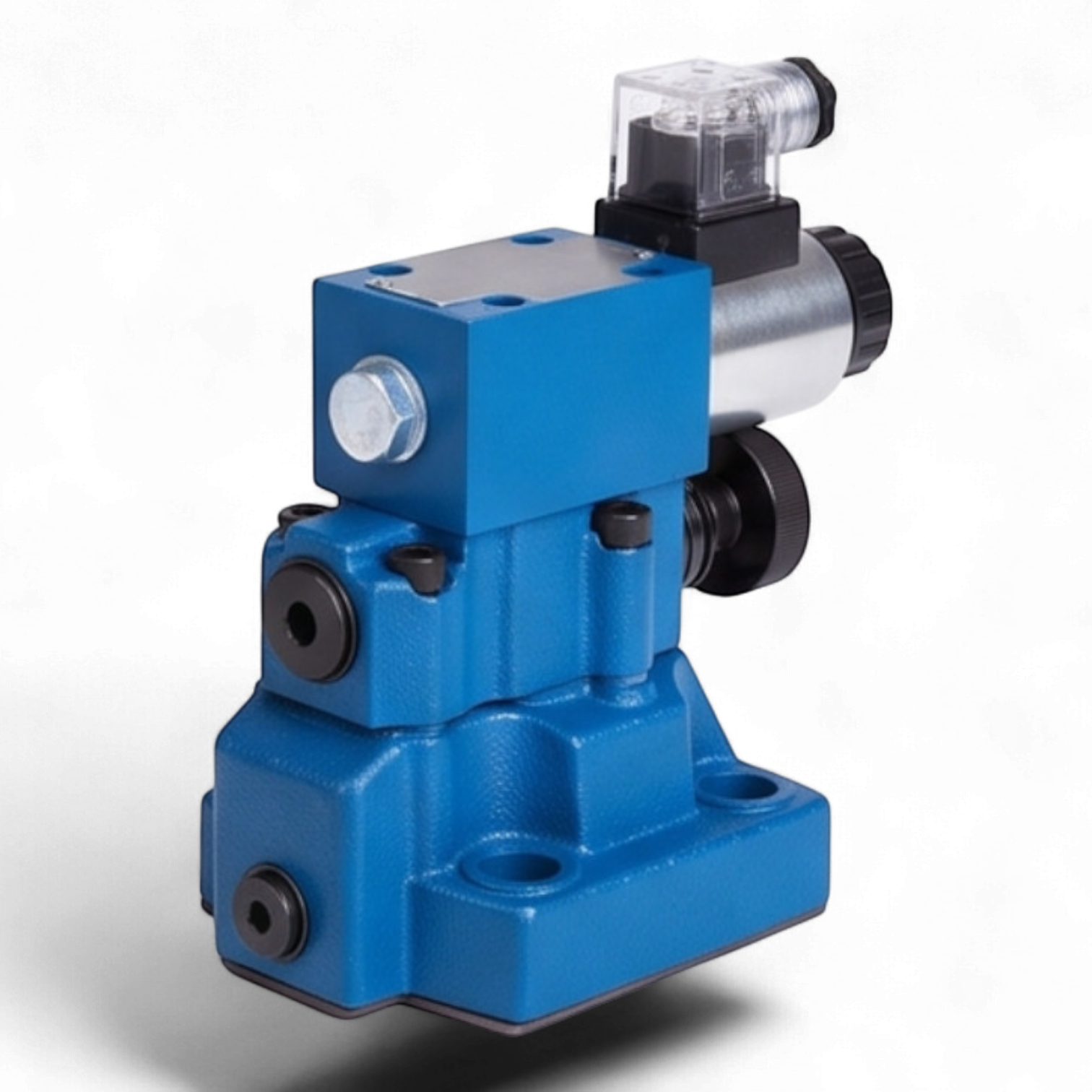

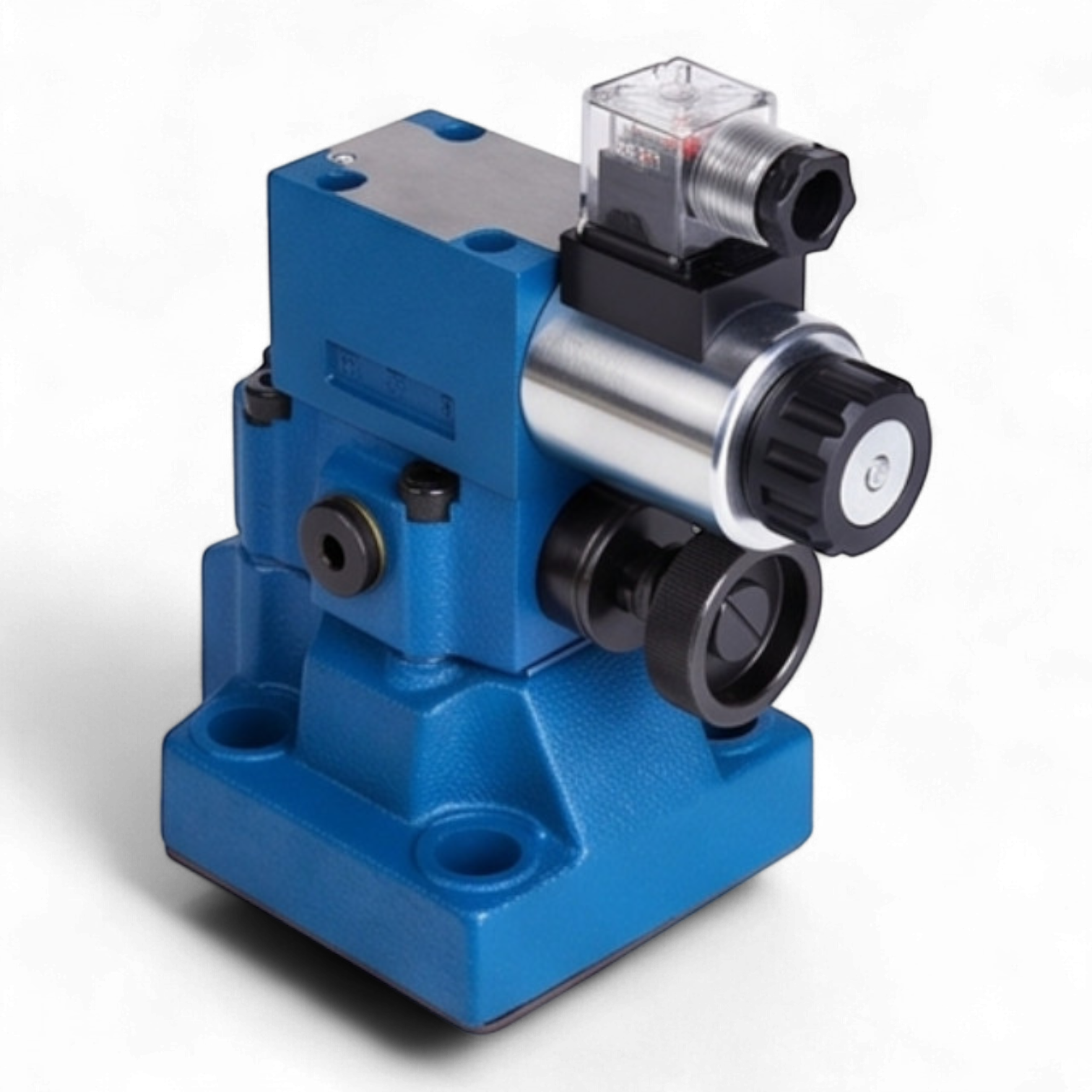

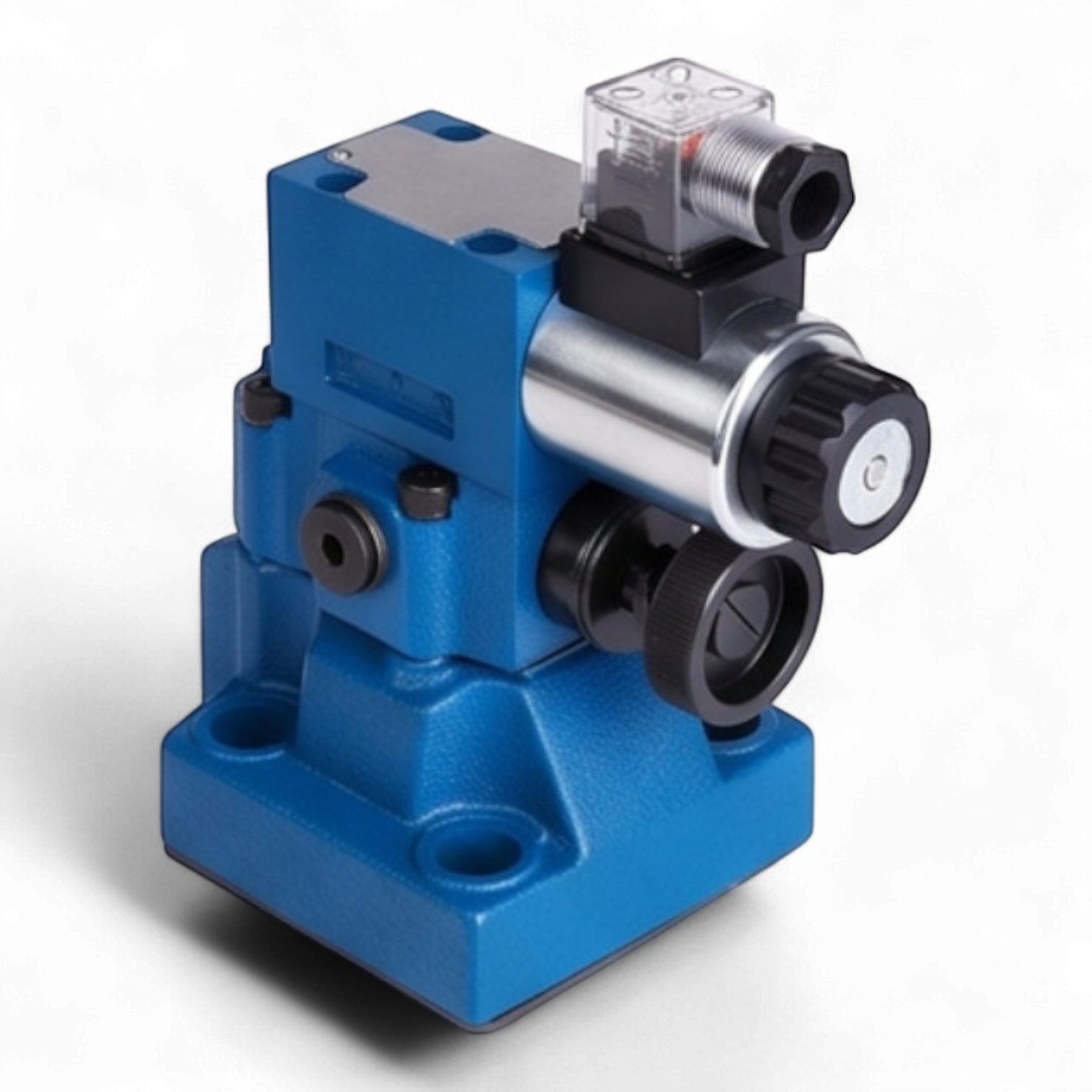

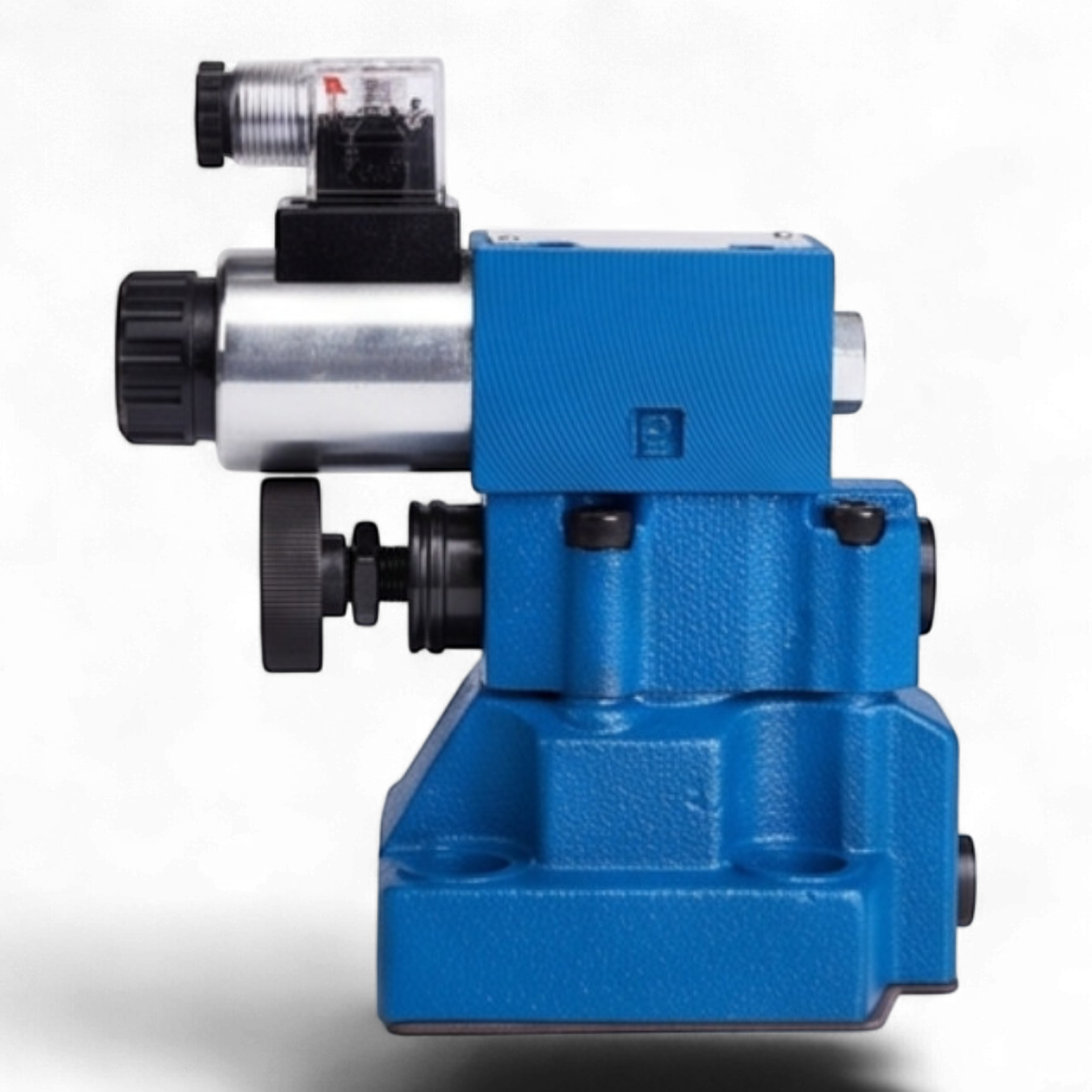

Техническое описание гидроклапана МКПВ-20/3С3Р2.24
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р2.24 предназначен для прецизионного ограничения давления в гидравлических системах станков и мобильной техники, а также для дистанционной разгрузки системы от давления. Конструктивно устройство выполнено для стыкового монтажа (стандарт ISO 6264, CETOP R08).
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальный расход: 160 л/мин
- Диапазон регулирования давления: 2,0...25,0 МПа (20...250 бар)
- Номинальное давление настройки: 20,0 МПа (200 бар)
- Максимальное рабочее давление: 32,0 МПа (320 бар)
- Тип управления разгрузкой: электромагнитное, нормально-разгруженное (при обесточенном электромагните система находится в режиме разгрузки)
- Пилотный клапан: ВЕ6.574А.Г24
- Электропитание: 24 В постоянного тока (DC)
- Класс защиты: IP65
- Вязкость рабочей жидкости: 10...400 сСт
Конструктивные особенности
Клапан оснащен механическим регулировочным устройством в виде рукоятки для ручной настройки давления срабатывания. Электрическое соединение осуществляется через разъем стандарта DIN 43650 A с интегрированной светодиодной индикацией рабочего состояния.
Структура условного обозначения
| Код | Параметр | Значение в данной модели |
|---|---|---|
| МКПВ | Тип аппарата | Гидроклапан предохранительный |
| 20 | Условный проход | 20 мм |
| 3 | Номинальное давление | 32 МПа |
| С | Тип монтажа | Стыковой |
| 3 | Тип разгрузки | Электромагнитная, нормально-разгруженный |
| Р | Регулировка | Рукоятка |
| 2 | Давление настройки | до 20 МПа |
| 24 | Напряжение | 24В DC |
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
24В
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED DC
Модель пилотного клапана
ВЕ6.574А.Г24
