Описание

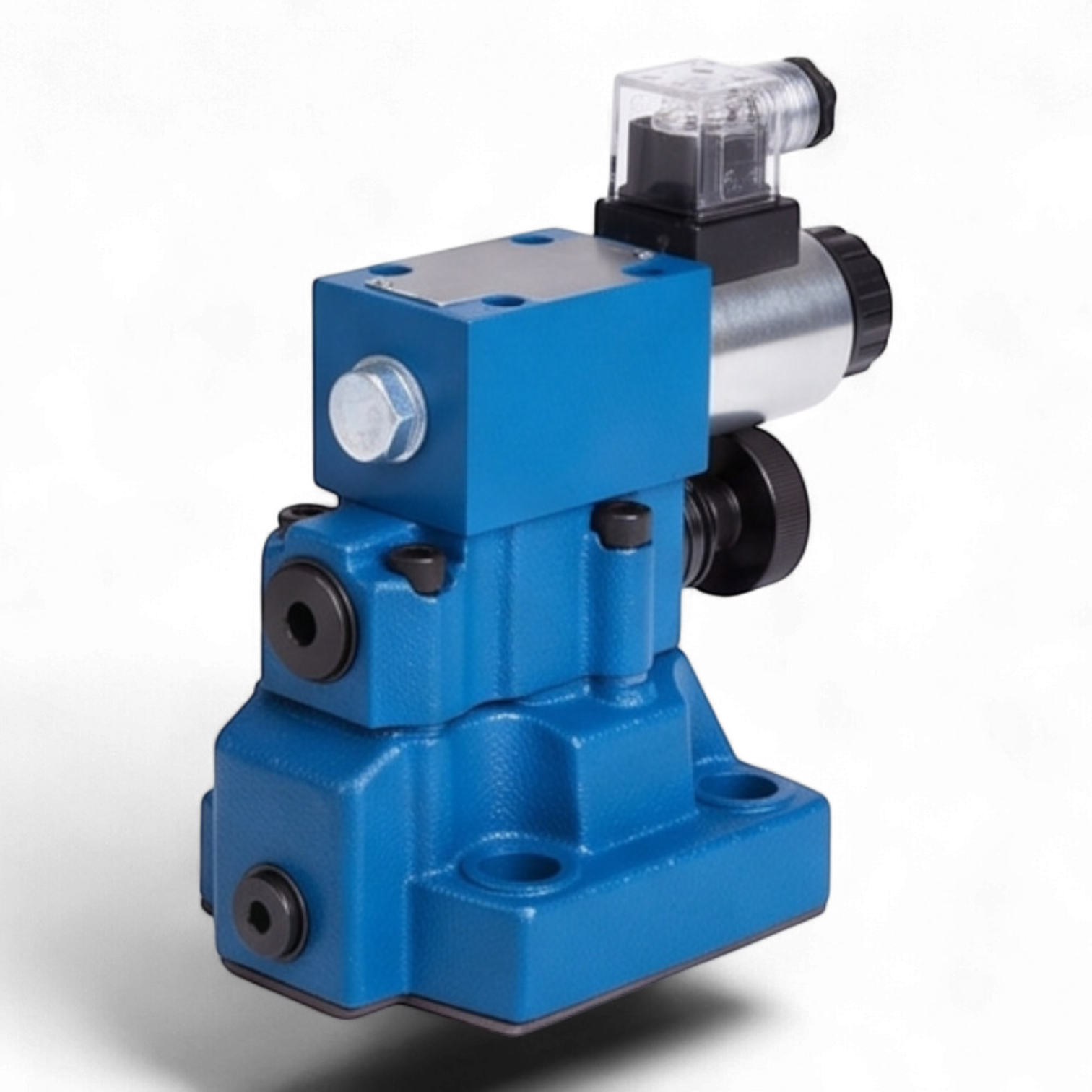

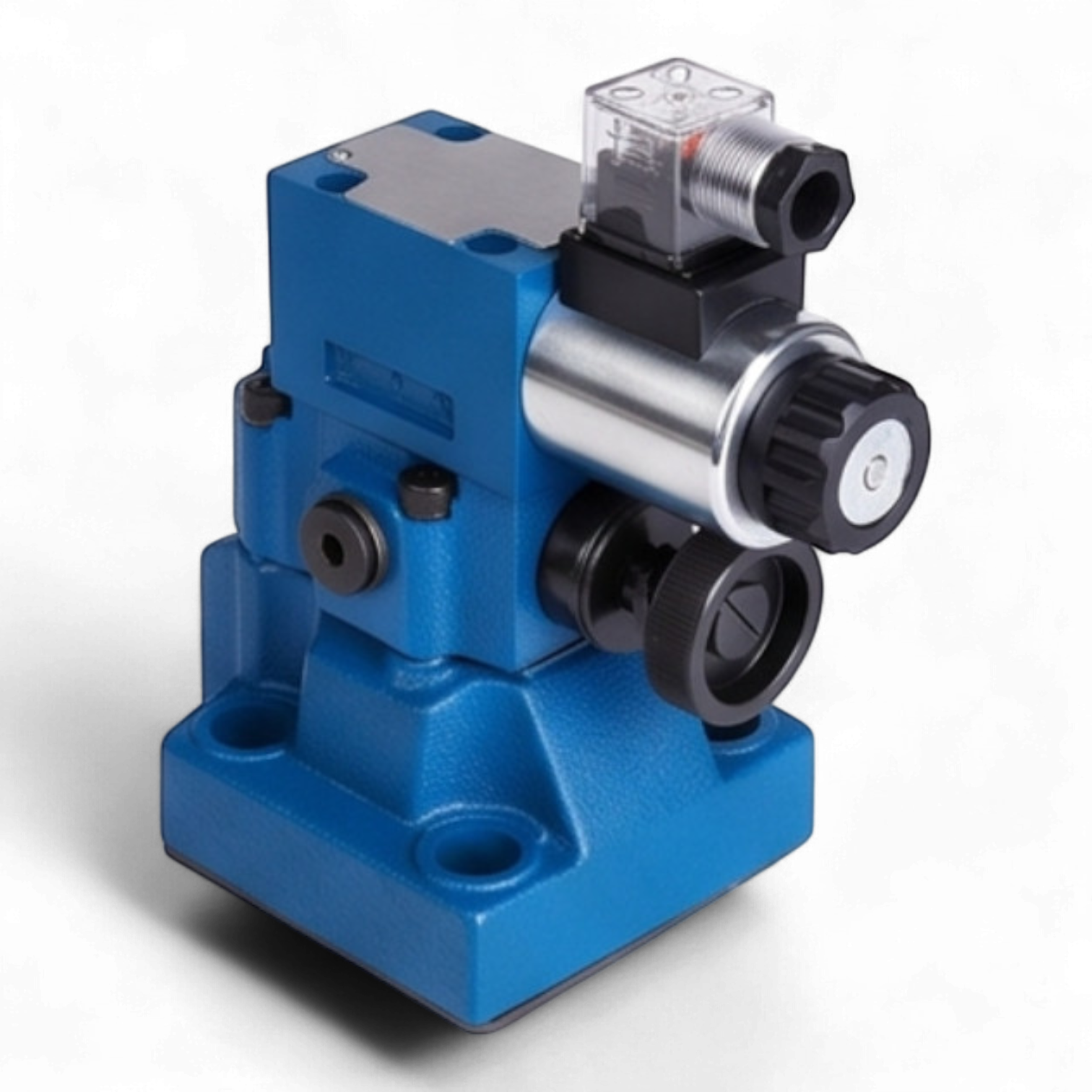

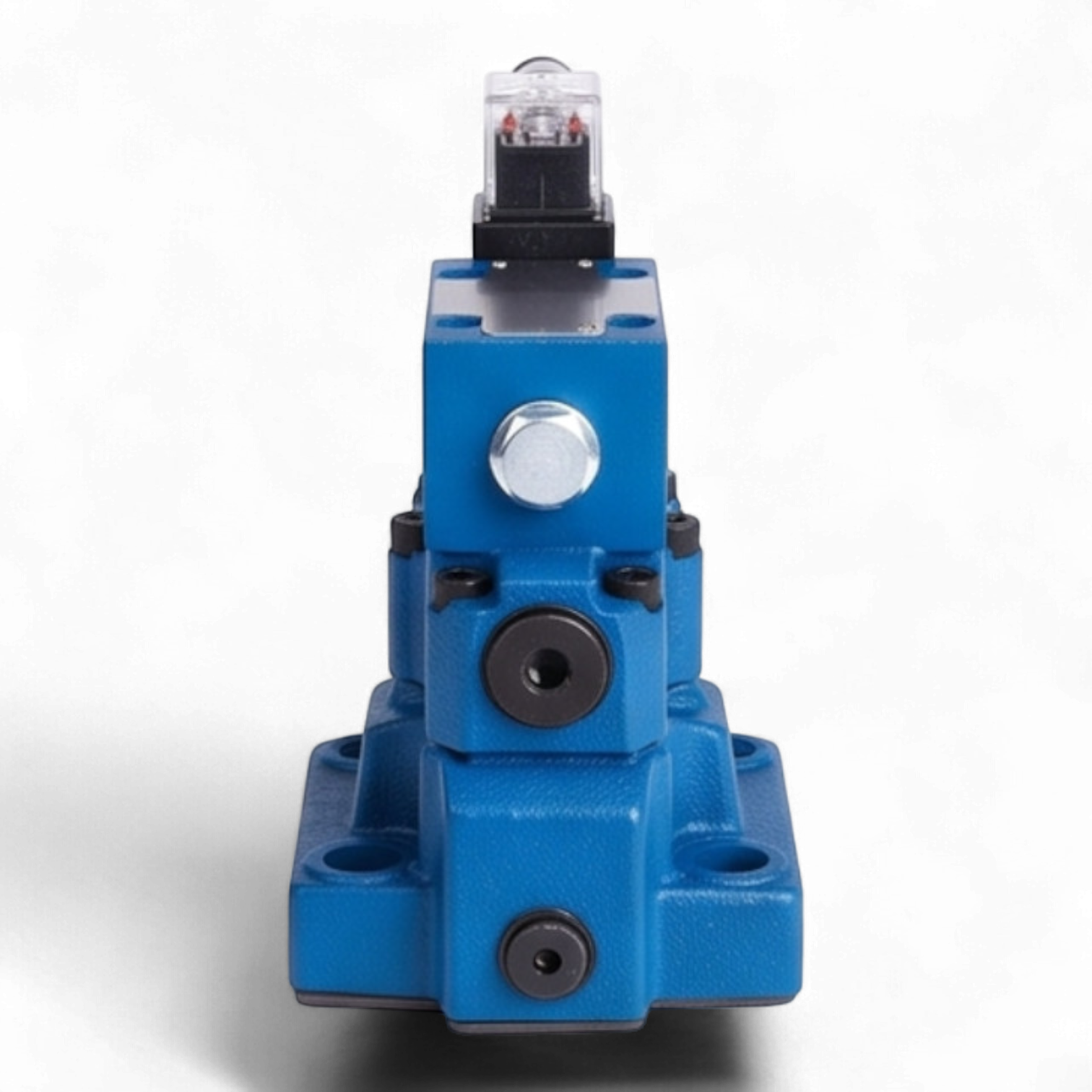

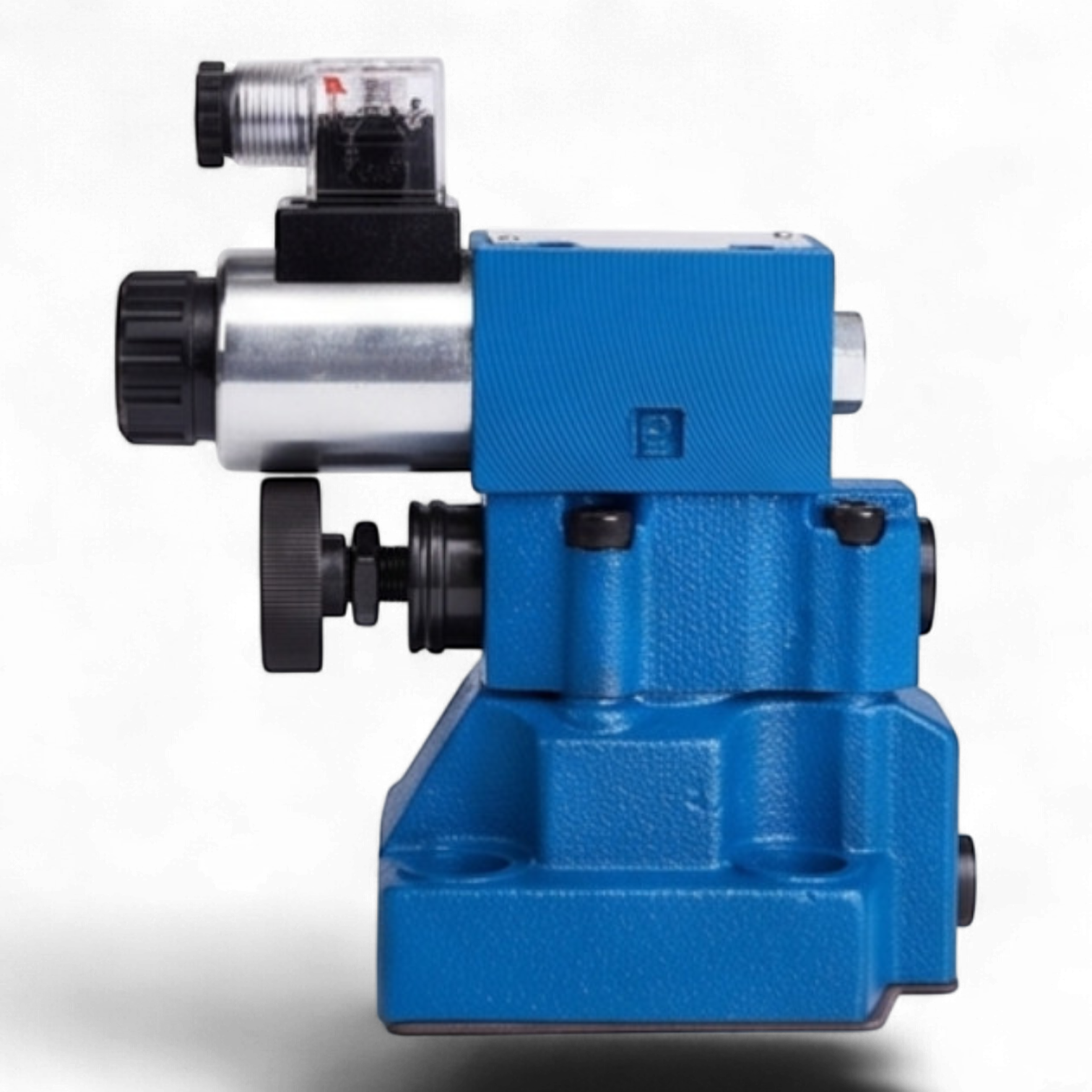

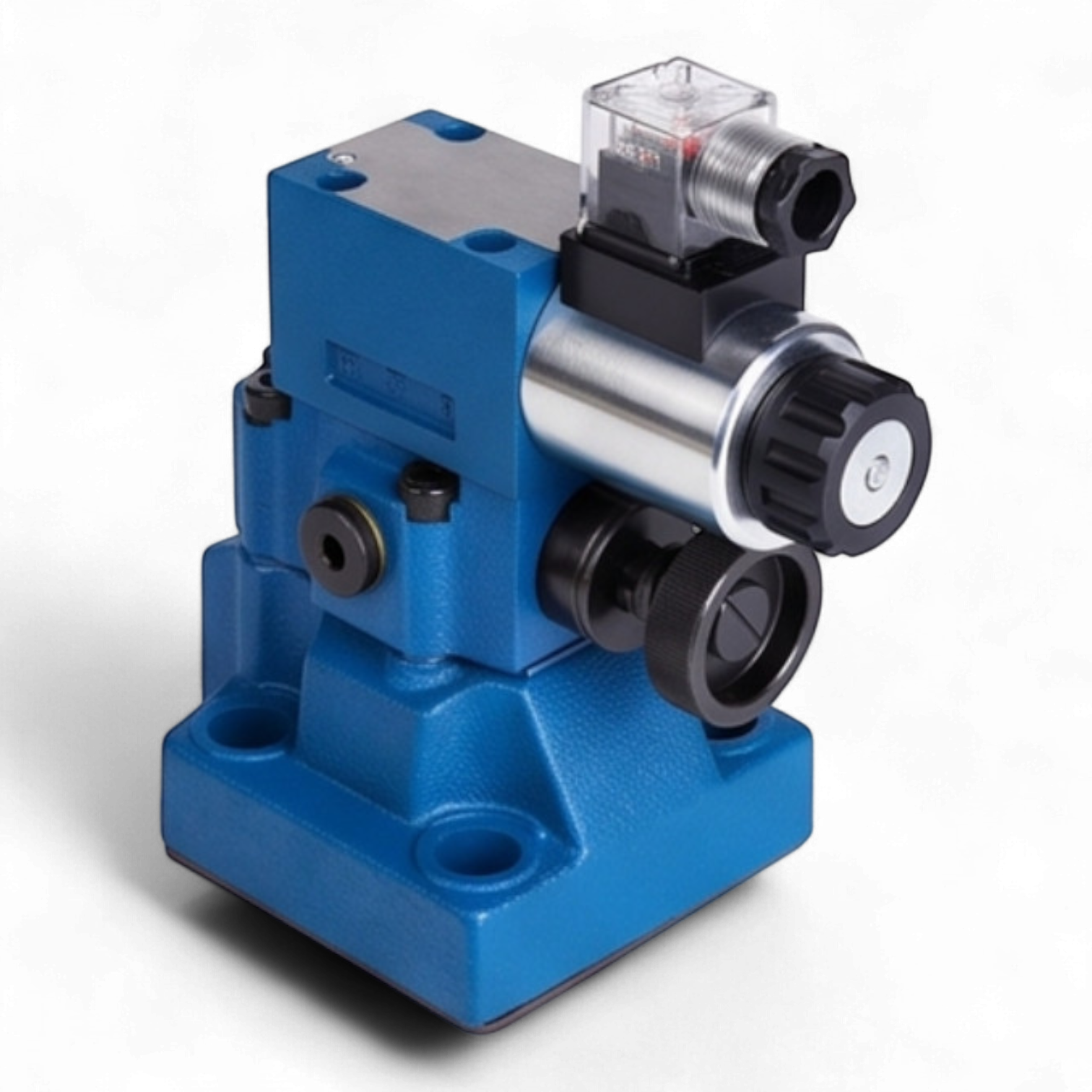

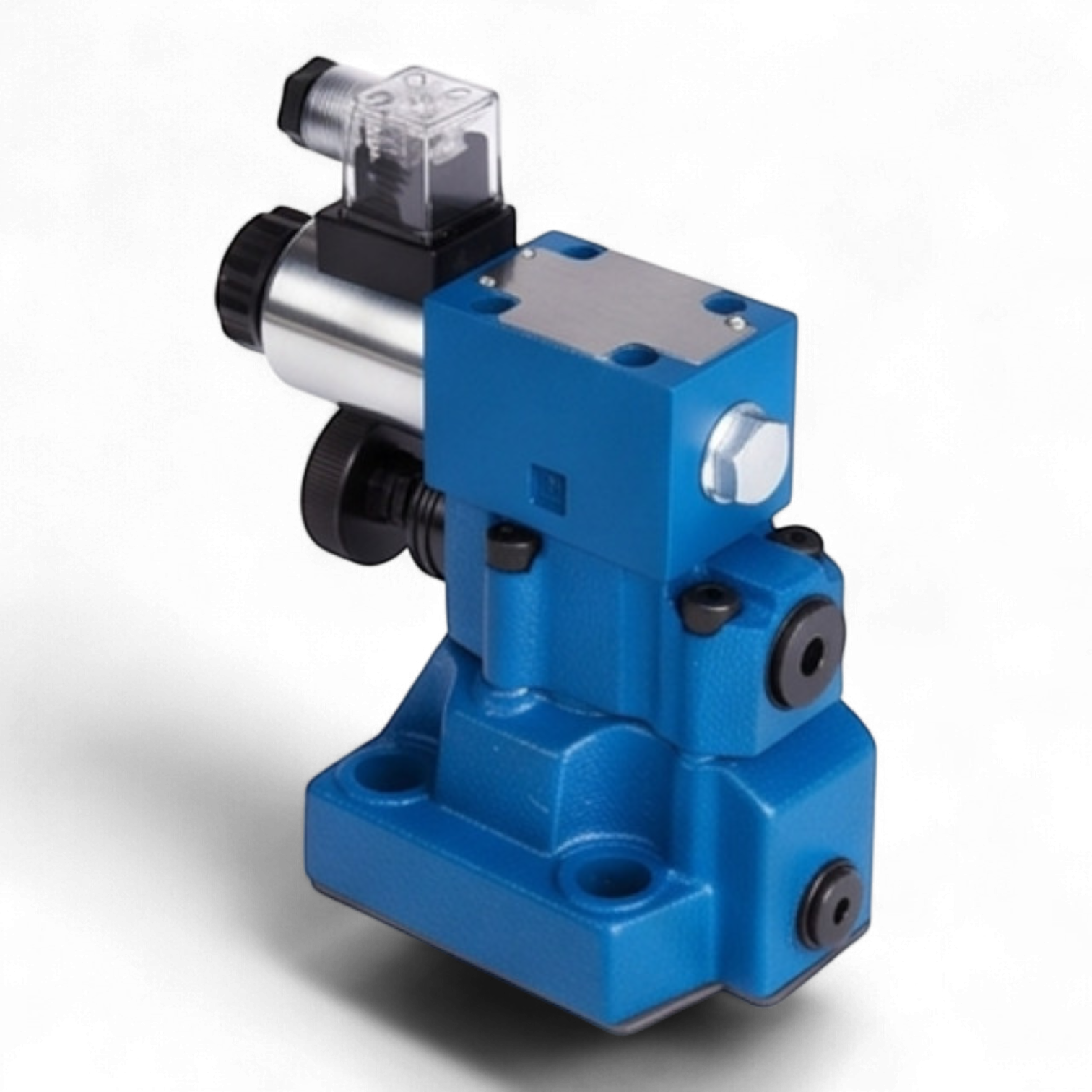

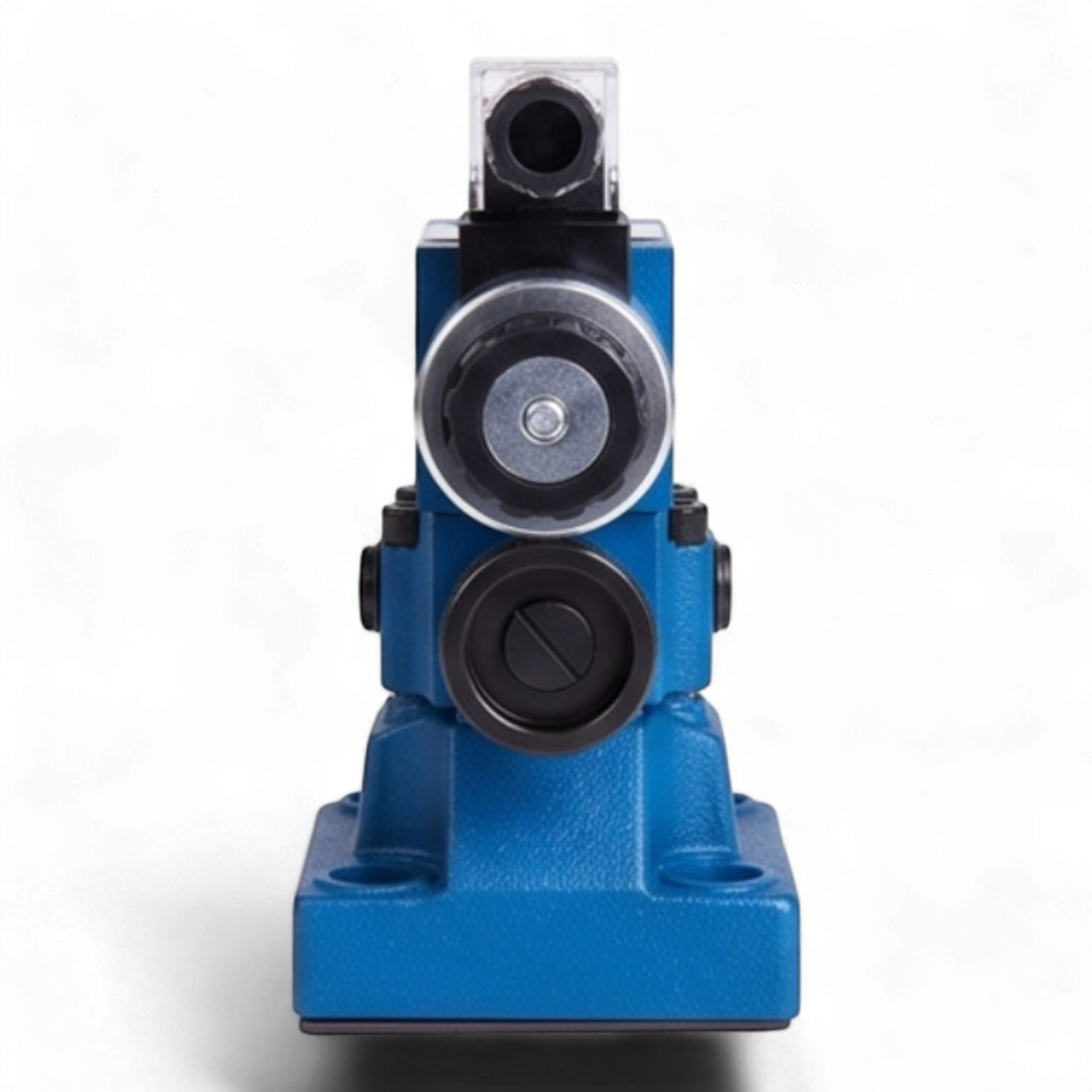

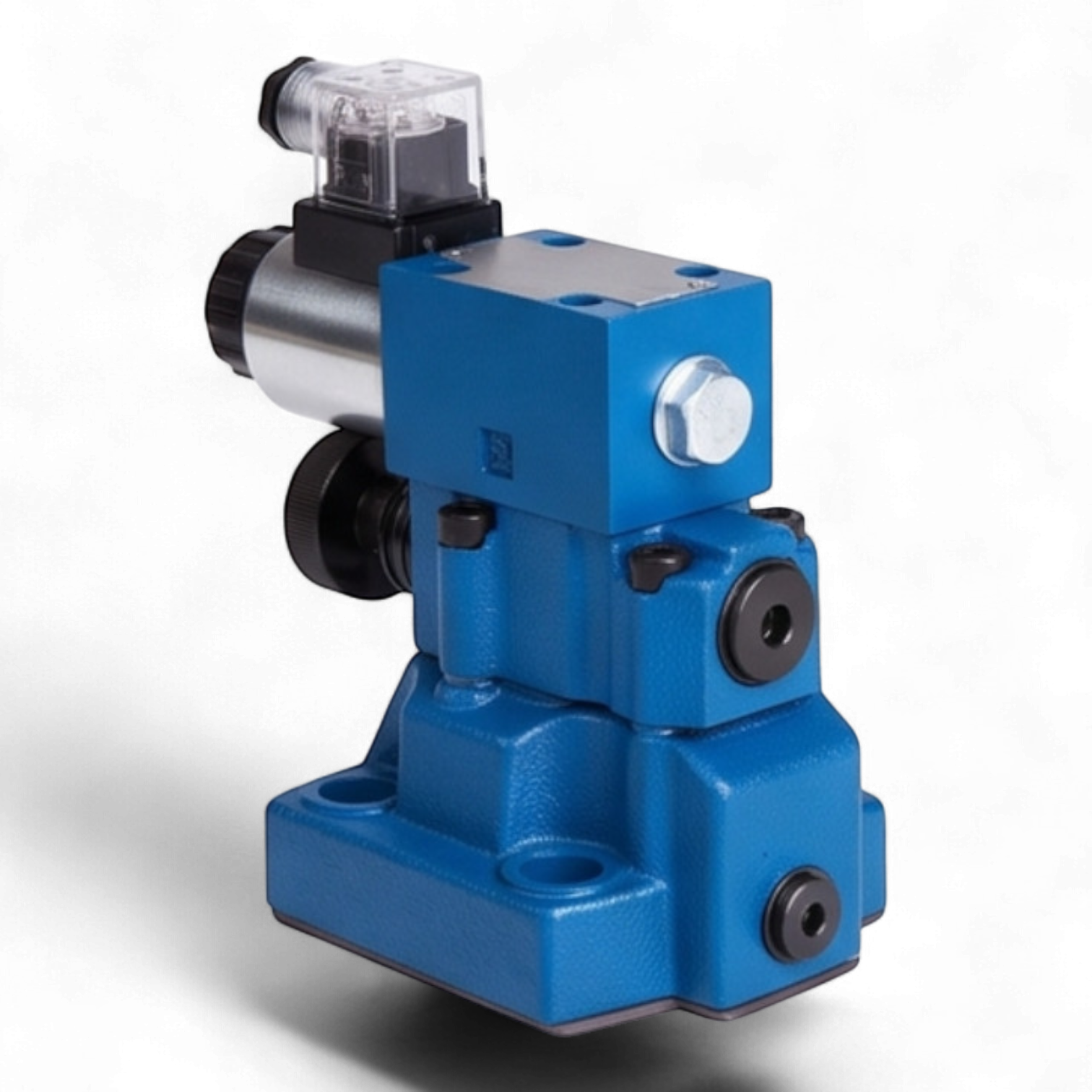

Техническое описание гидроклапана МКПВ-20/3С3Р3.110
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р3.110 предназначен для поддержания установленного давления в гидравлических системах стационарных и мобильных машин, защиты гидропривода от превышения давления сверх допустимого значения, а также для дистанционной разгрузки системы.
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0–35,0 МПа
- Номинальный расход рабочей жидкости: 160 л/мин
- Тип монтажа: Стыковой (присоединительная поверхность согласно ISO 6264 / CETOP R08)
- Управление разгрузкой: Электромагнитное, через пилотный клапан ВЕ6.574А
- Функциональное исполнение: Нормально-разгруженный (при обесточенном электромагните система находится в режиме разгрузки)
- Напряжение питания электромагнита: ~110В / 50Гц
- Регулировочный орган: Рукоятка
- Класс защиты: IP65
Конструктивные особенности и принцип работы
Клапан состоит из основного каскада (дифференциальный золотник) и вспомогательного каскада (пилотный клапан). В модификации 3С3 реализована схема с электромагнитным управлением разгрузкой. При подаче напряжения на соленоид пилотного клапана линия управления перекрывается, обеспечивая настройку системы на рабочее давление. При отсутствии напряжения основной поток направляется в линию слива (T) при минимальном перепаде давления.
Расшифровка маркировки (структура обозначения)
| Код | Параметр | Значение |
|---|---|---|
| МКПВ | Тип устройства | Клапан предохранительный взрывного/непрямого действия |
| 20 | Условный проход | 20 мм |
| 3 | Номинальное давление | 32 МПа |
| С | Способ монтажа | Стыковой монтаж |
| 3 | Тип управления | Электромагнитное, нормально-разгруженный |
| Р | Регулировка | Рукоятка |
| 3 | Давление настройки | Диапазон до 32 МПа |
| 110 | Питание | Переменный ток ~110В |
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
50-350
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
320
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
