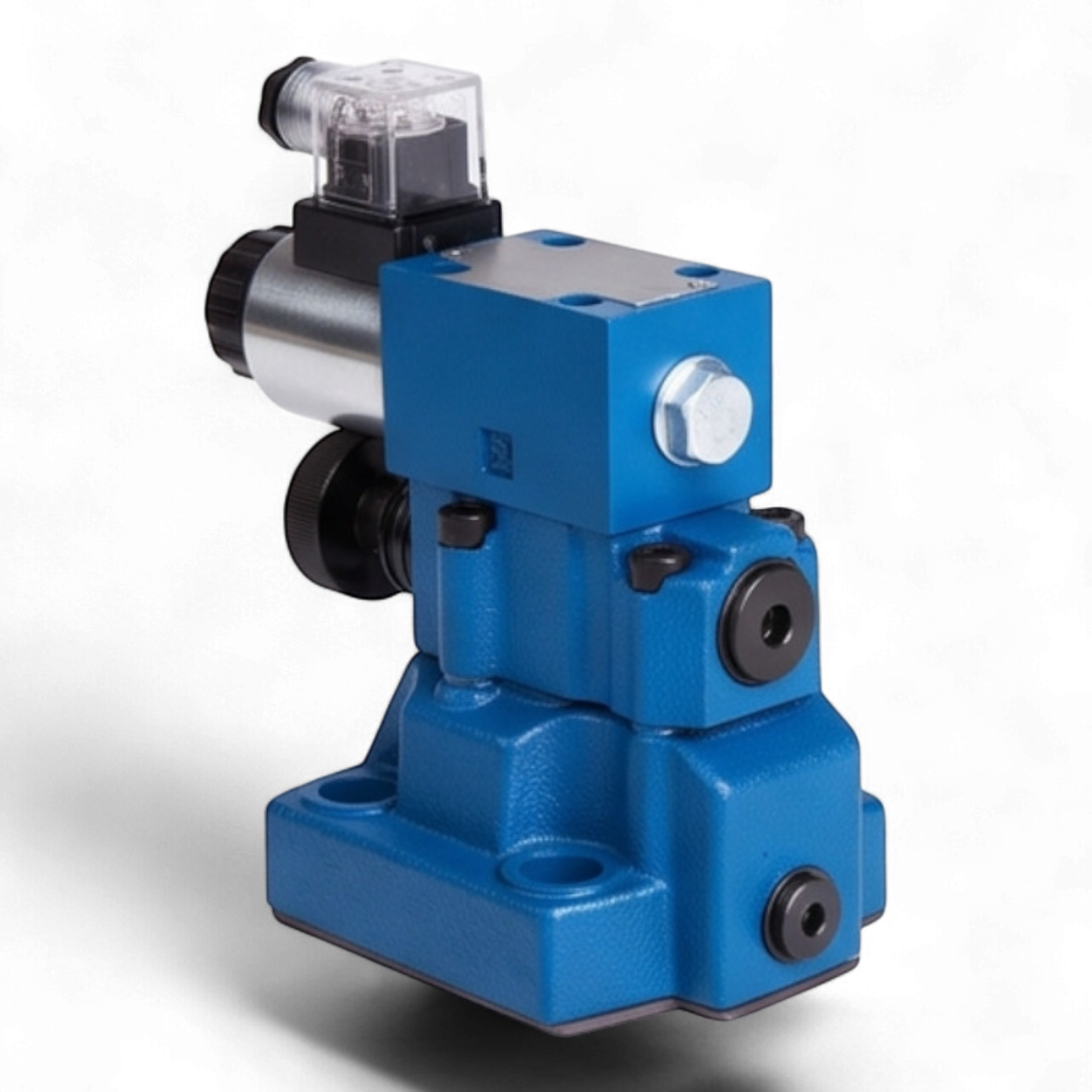

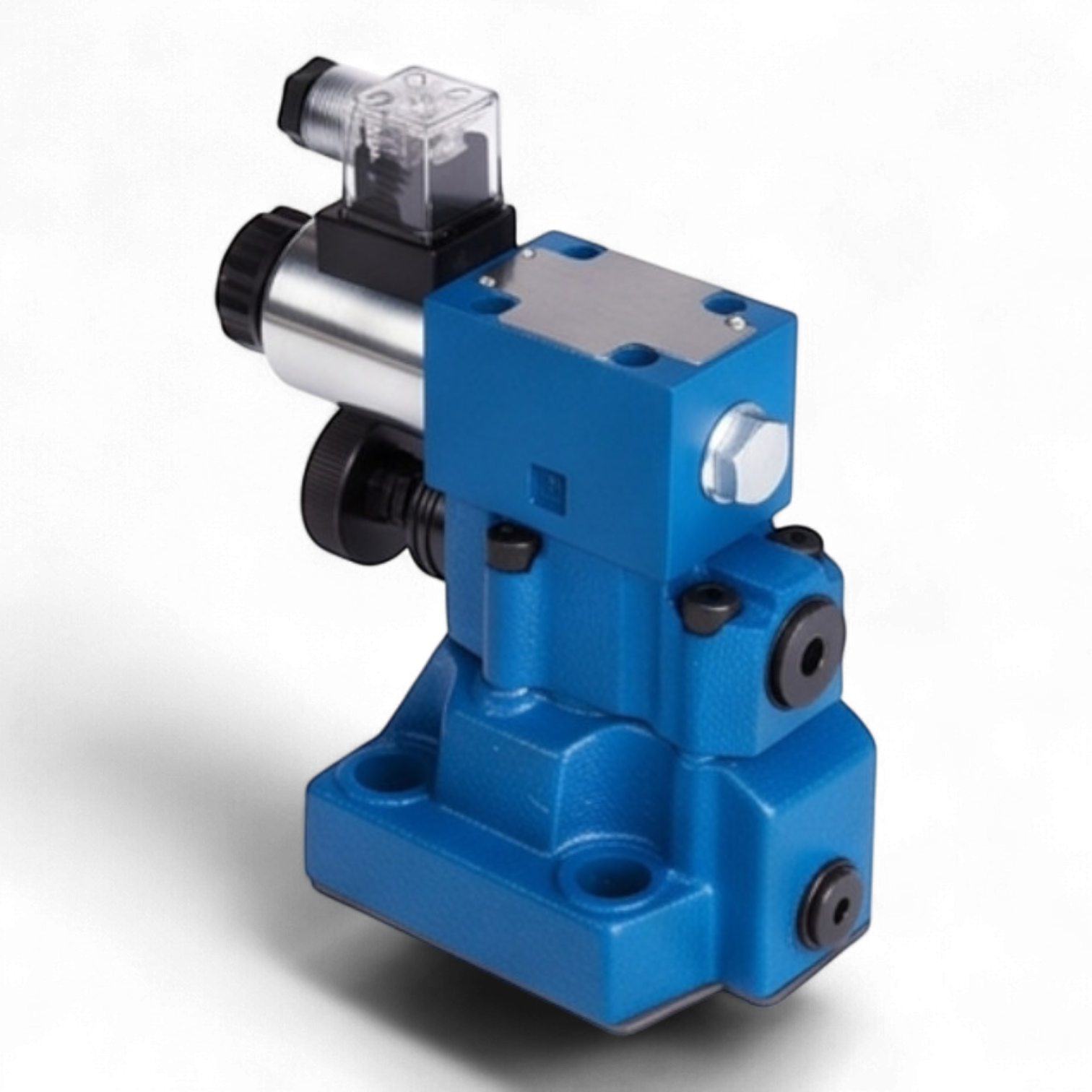

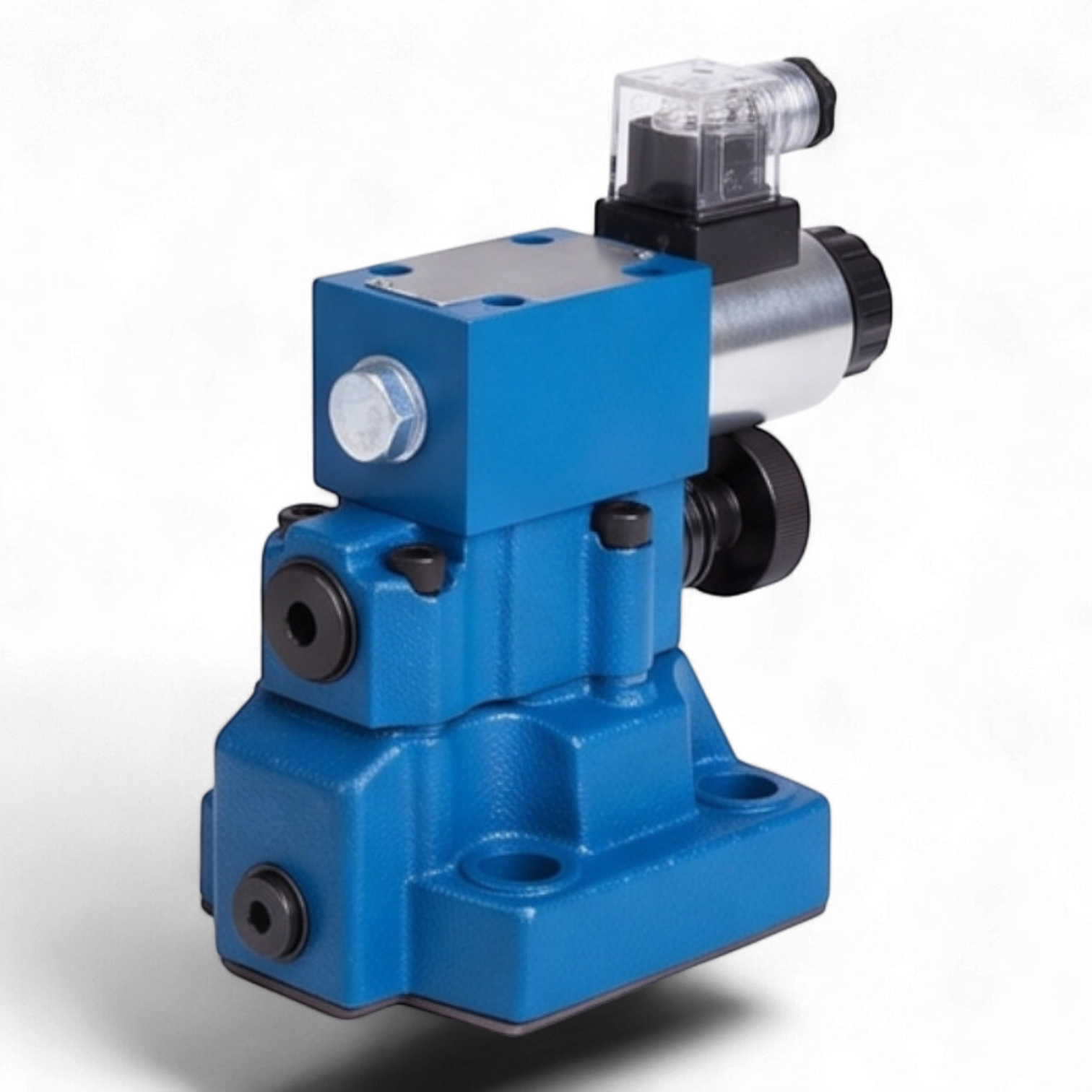

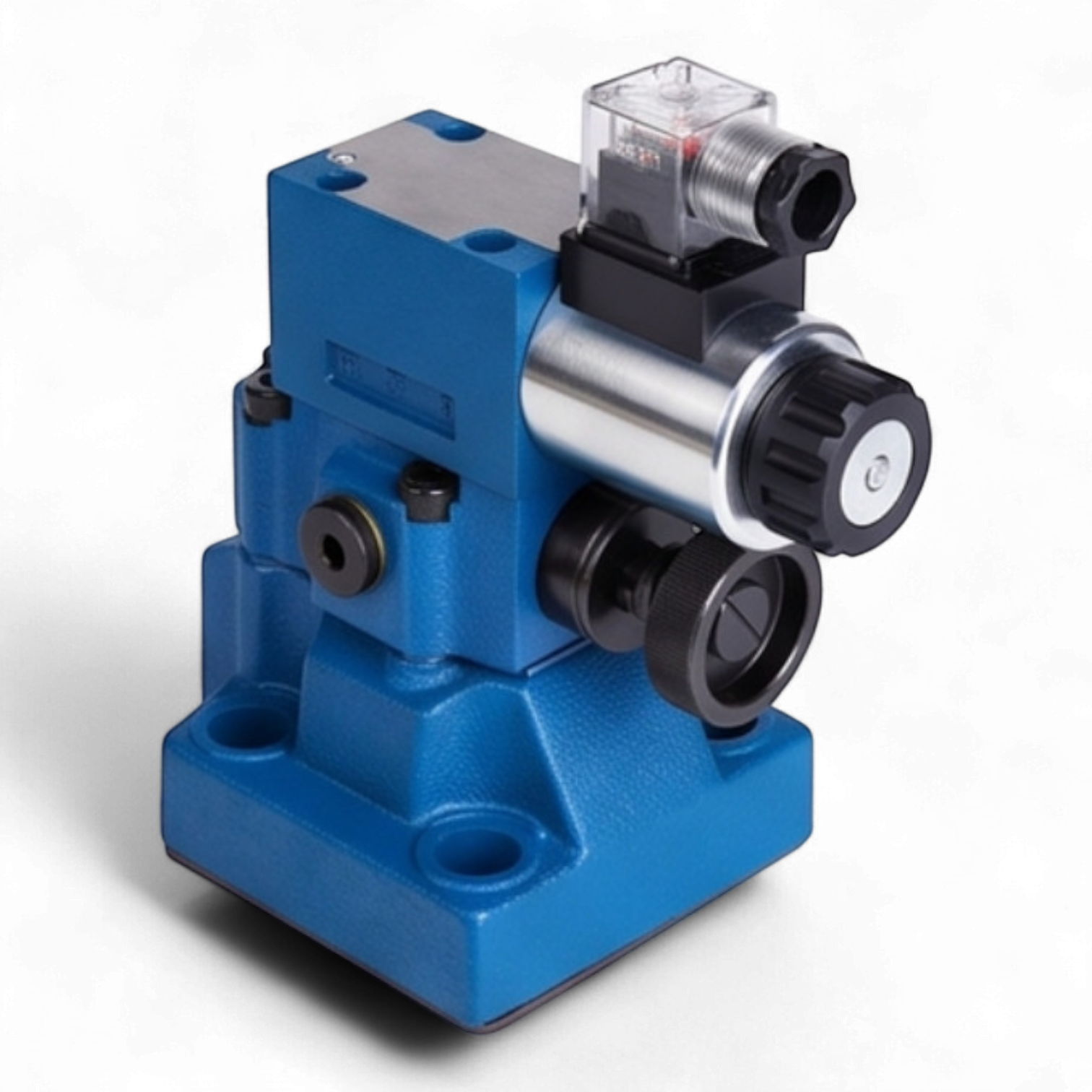

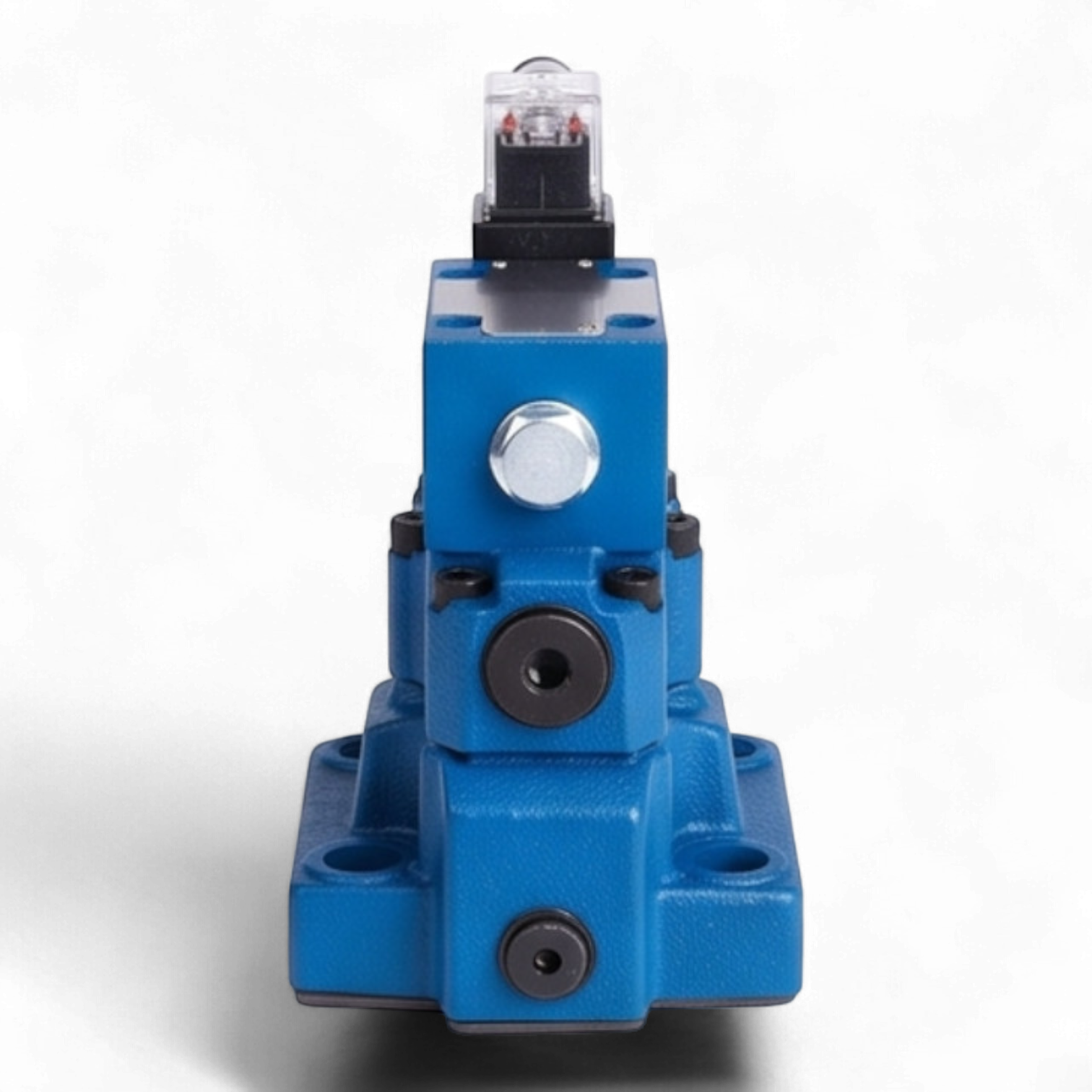

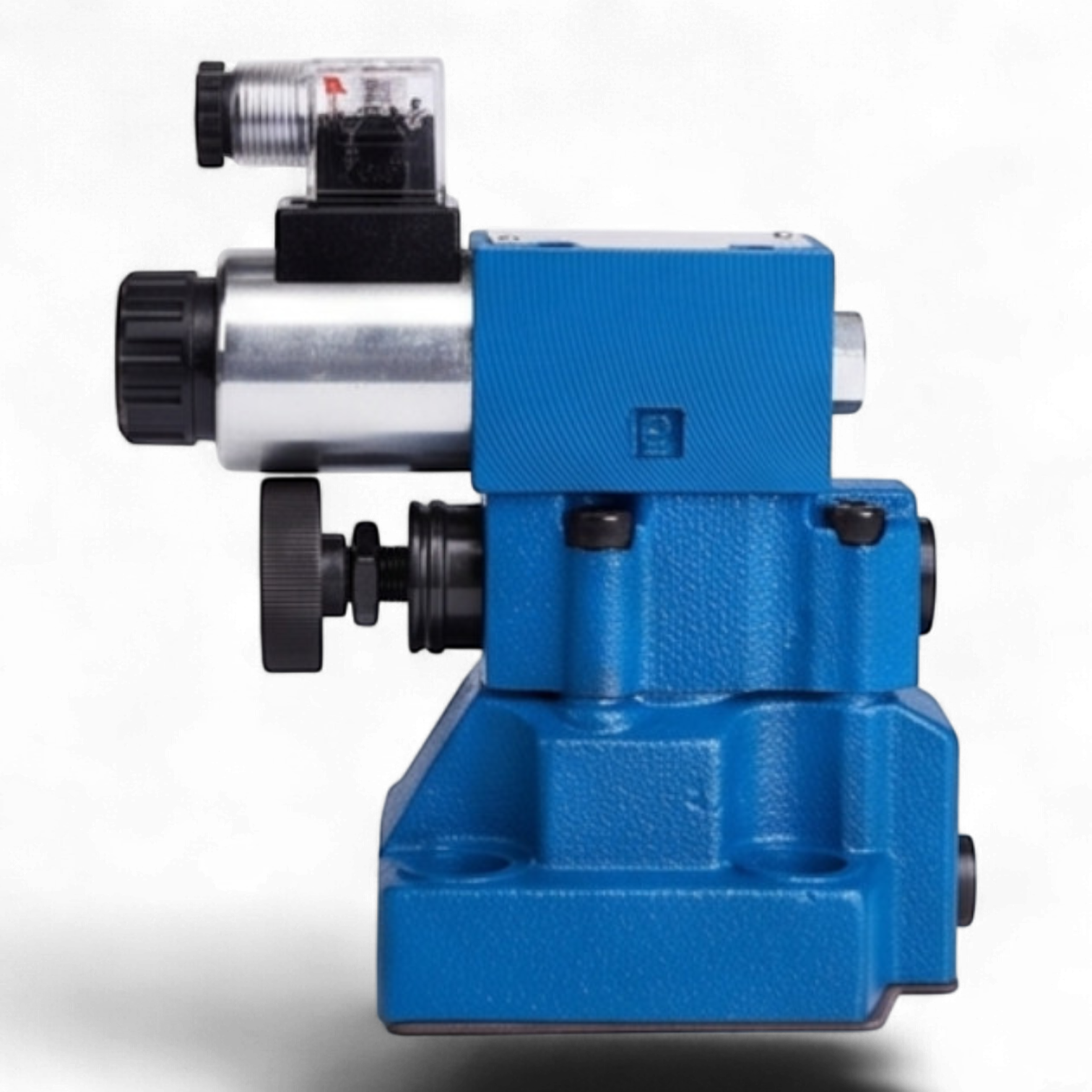

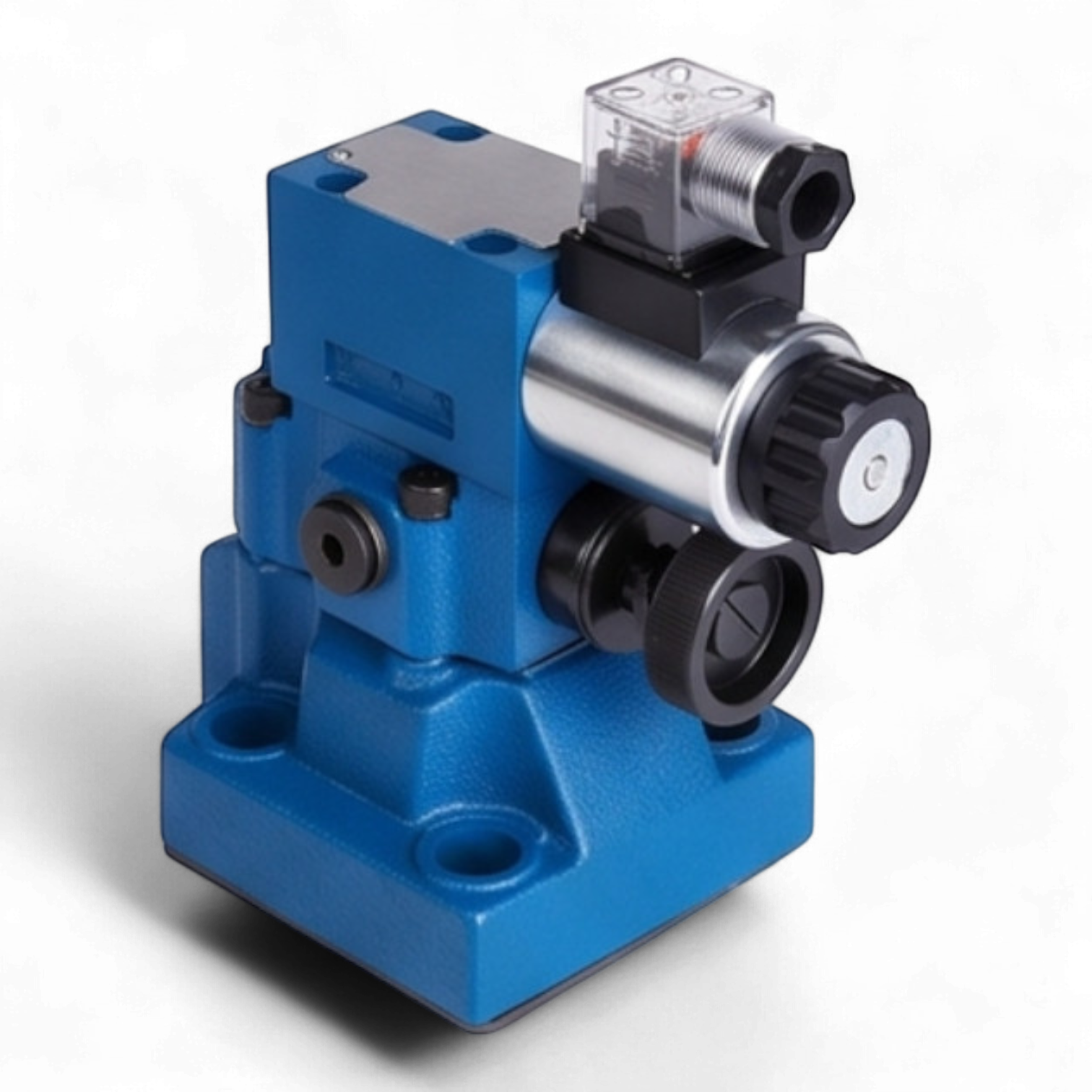

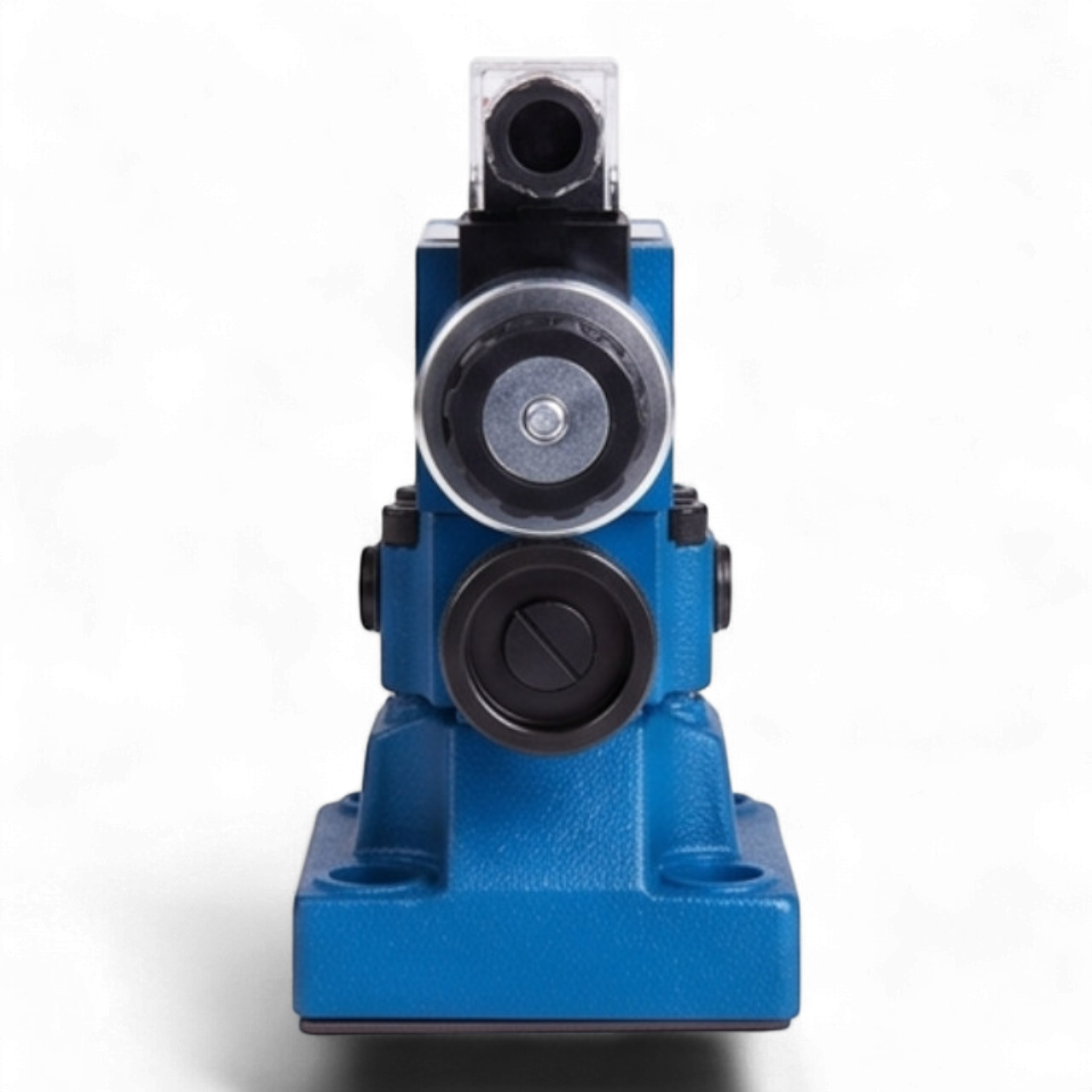

Техническое описание гидроклапана МКПВ-20/3С3Р3.220
Предохранительный гидроклапан непрямого действия МКПВ-20/3С3Р3.220 предназначен для поддержания установленного давления в гидравлических системах станков и мобильной техники, защиты гидропривода от превышения номинального давления, а также для дистанционной разгрузки системы через электромагнитное управление.
Технические характеристики
- Тип монтажа: Стыковой (присоединительная поверхность согласно ISO 6264 / CETOP R08);
- Условный проход (Ду): 20 мм;
- Номинальное давление: 32 МПа (320 бар);
- Диапазон регулирования давления: 5,0–35,0 МПа;
- Максимальный расход рабочей жидкости: 160 л/мин;
- Тип управления разгрузкой: Электромагнитное (пилотный клапан ВЕ6.574А.В220);
- Исполнение по разгрузке: Нормально-разгруженный (при обесточенном электромагните система находится в режиме разгрузки);
- Электропитание: Переменный ток ~220-230В / 50Гц;
- Регулировочный орган: Рукоятка (ручной маховик);
- Класс защиты: IP65 (разъем DIN 43650 A с LED-индикацией).
Функциональные особенности
Конструкция клапана включает в себя основной каскад и пилотный каскад управления. Использование стыкового монтажа обеспечивает высокую герметичность соединения и удобство при проведении регламентных работ без демонтажа трубопроводов. Прибор рассчитан на эксплуатацию с минеральными маслами вязкостью от 10 до 400 сСт при тонкости фильтрации не хуже 25 мкм.
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
50-350
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~220-230В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
320
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В220
