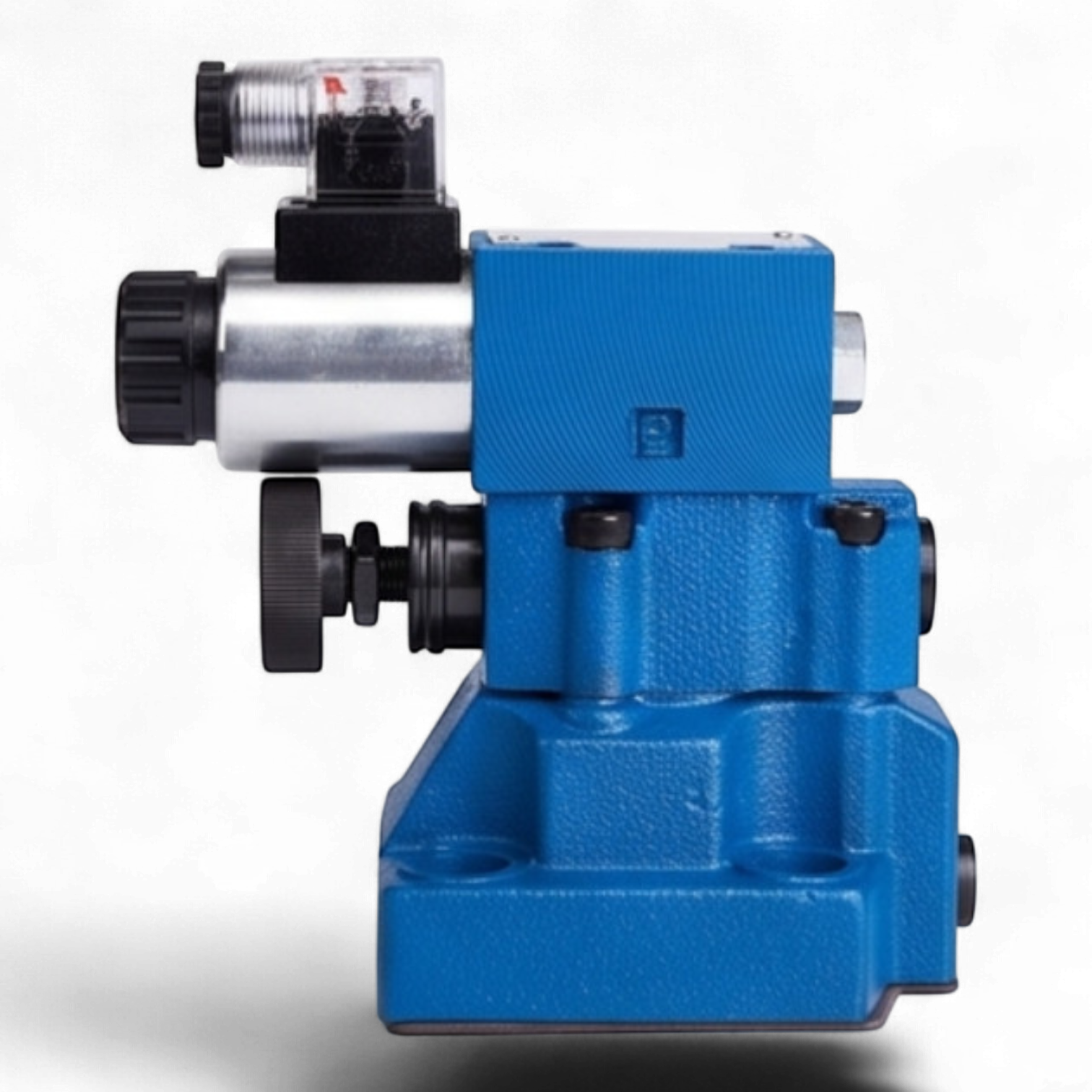

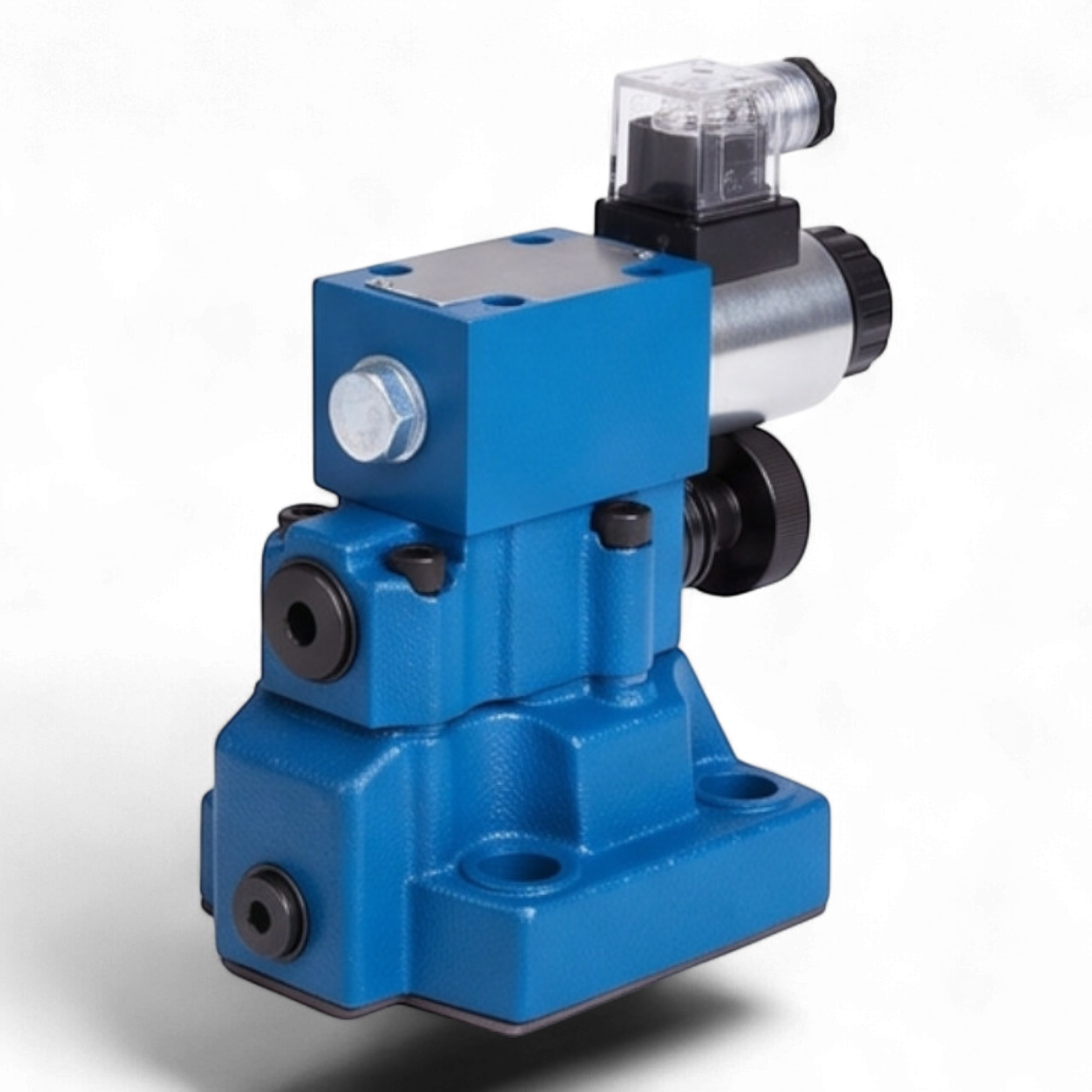

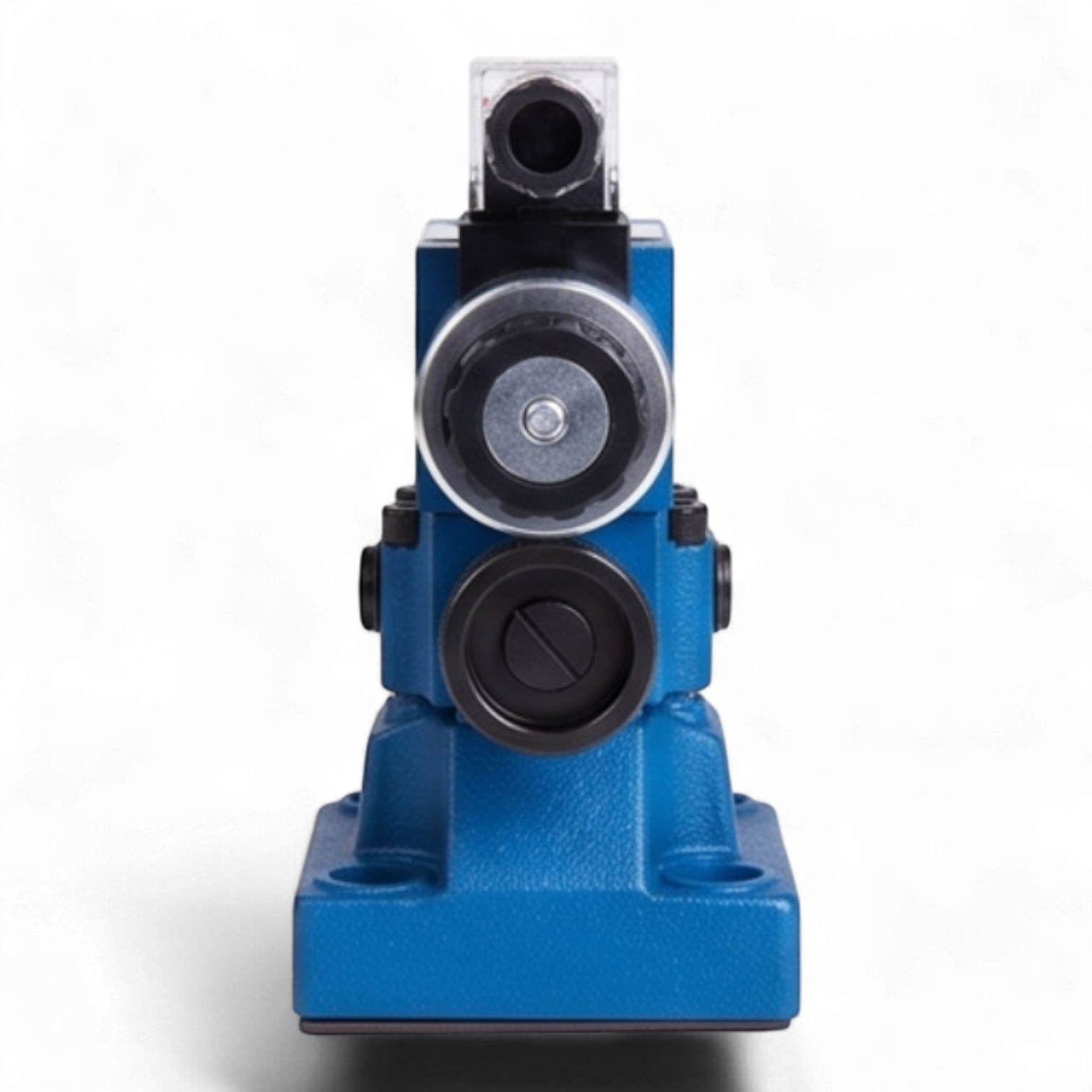

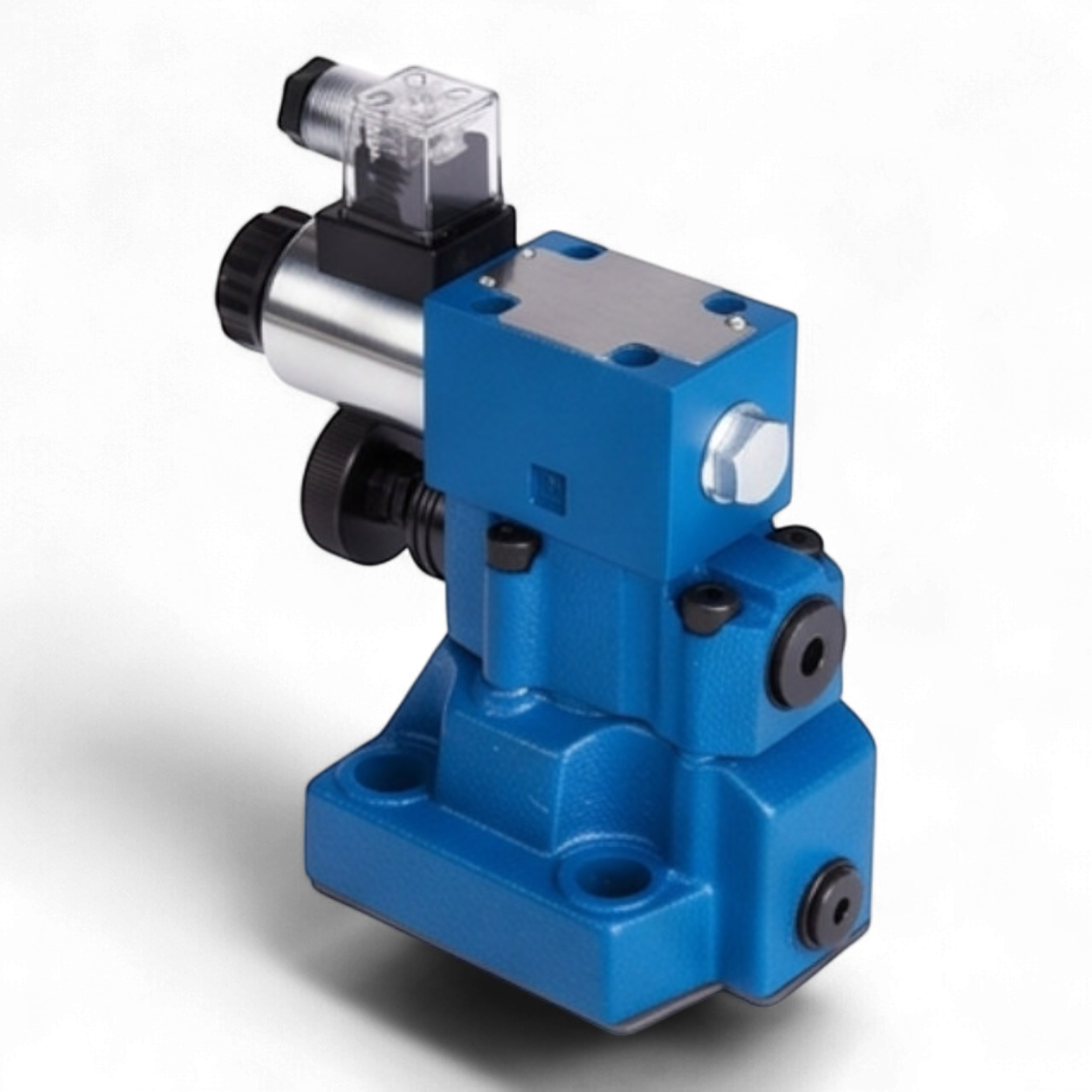

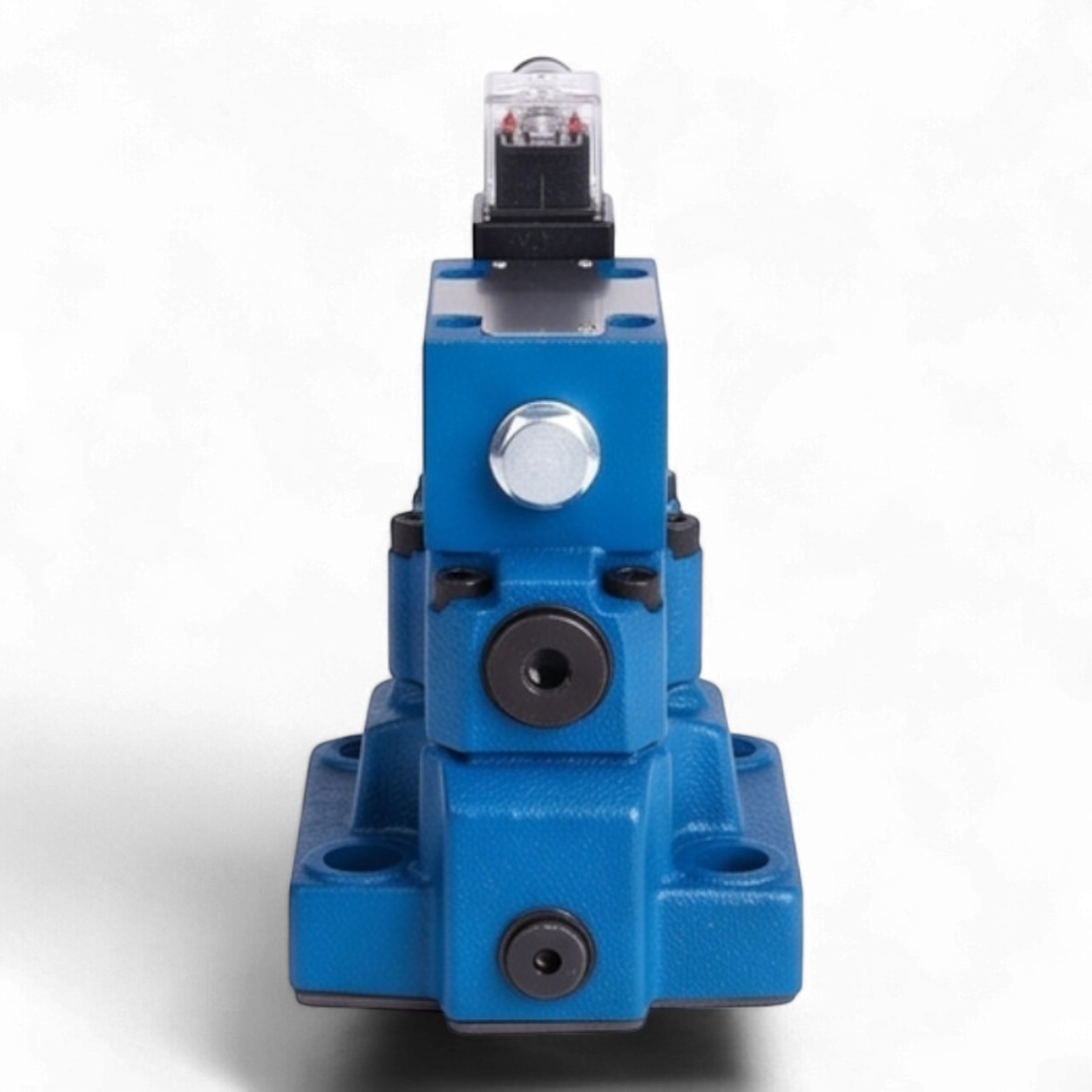

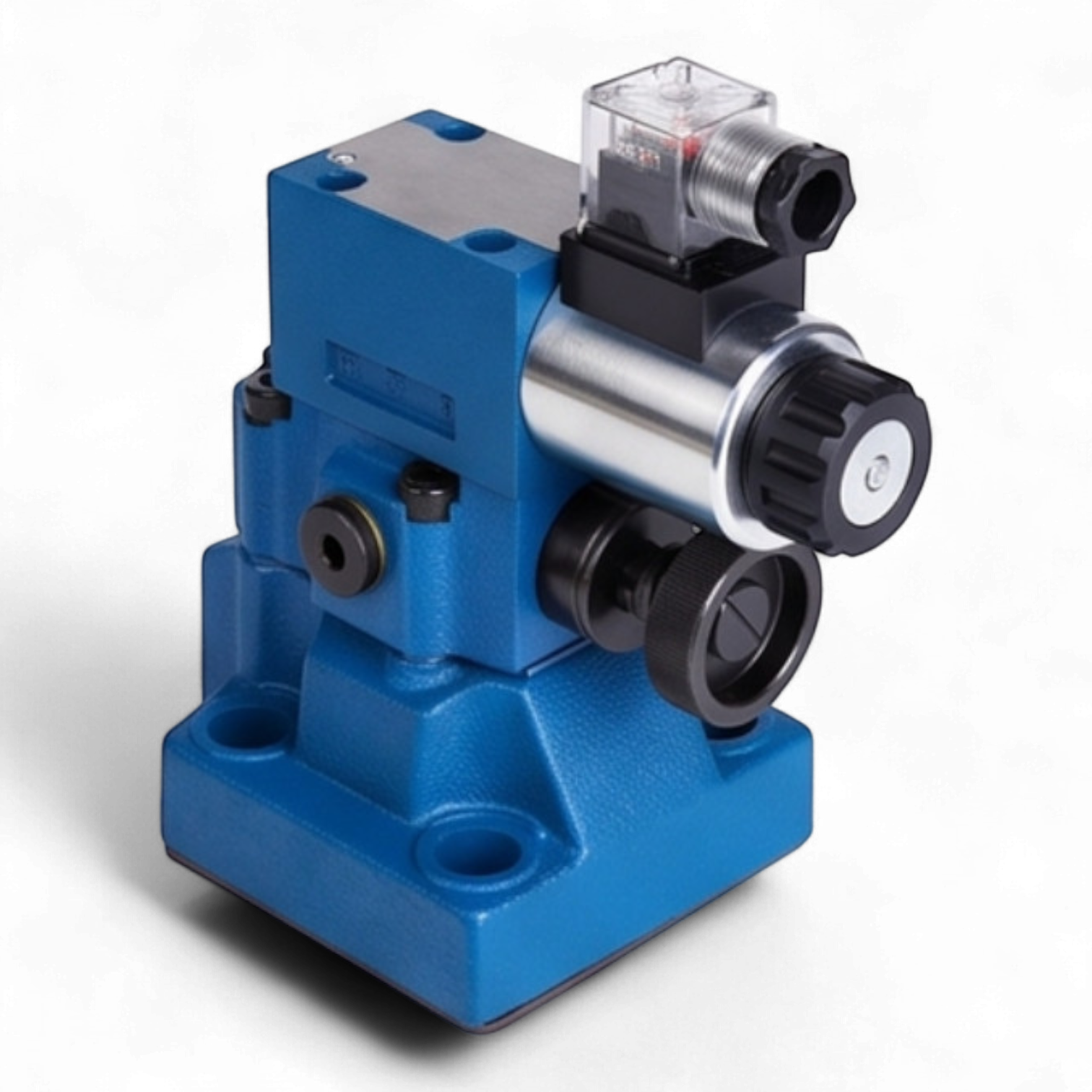

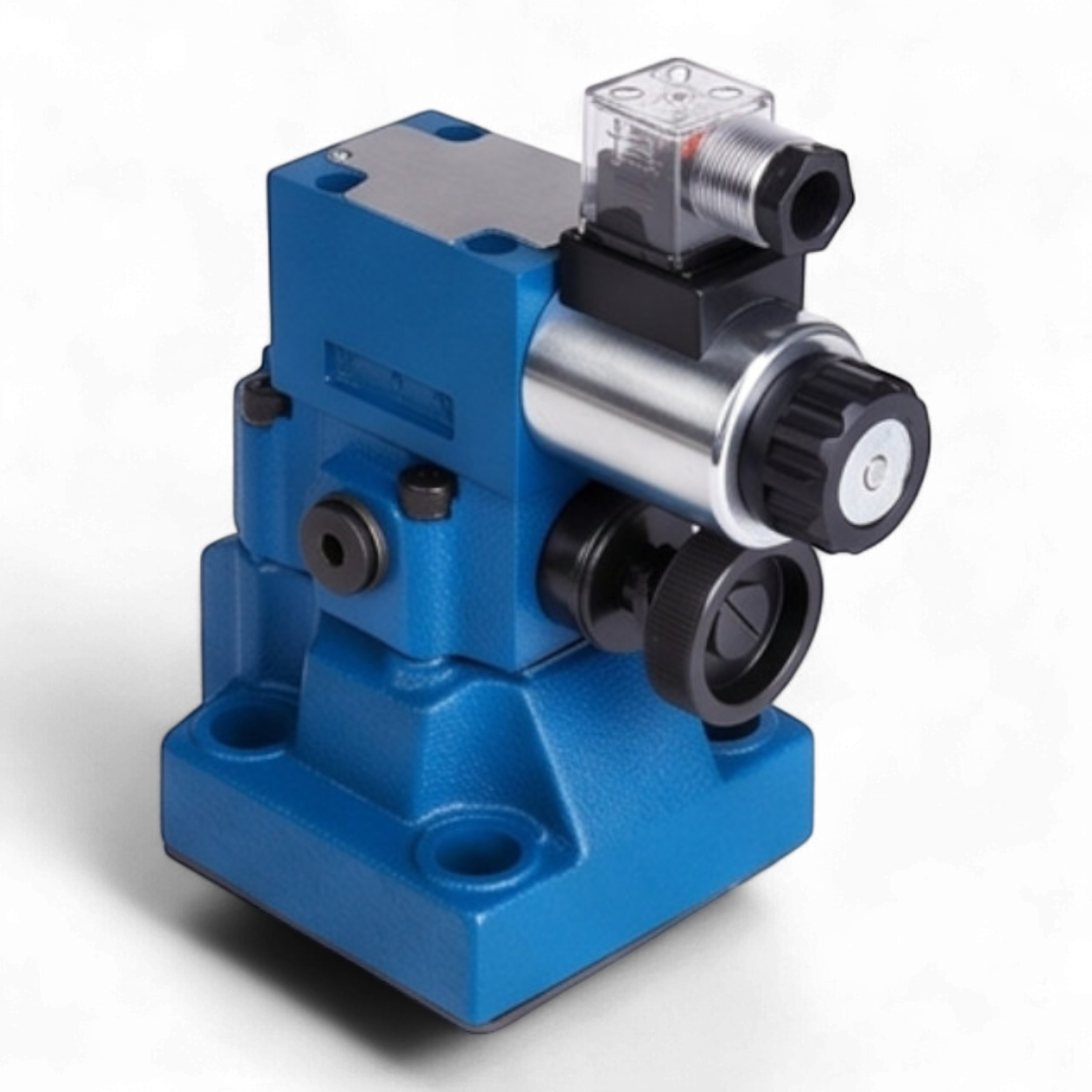

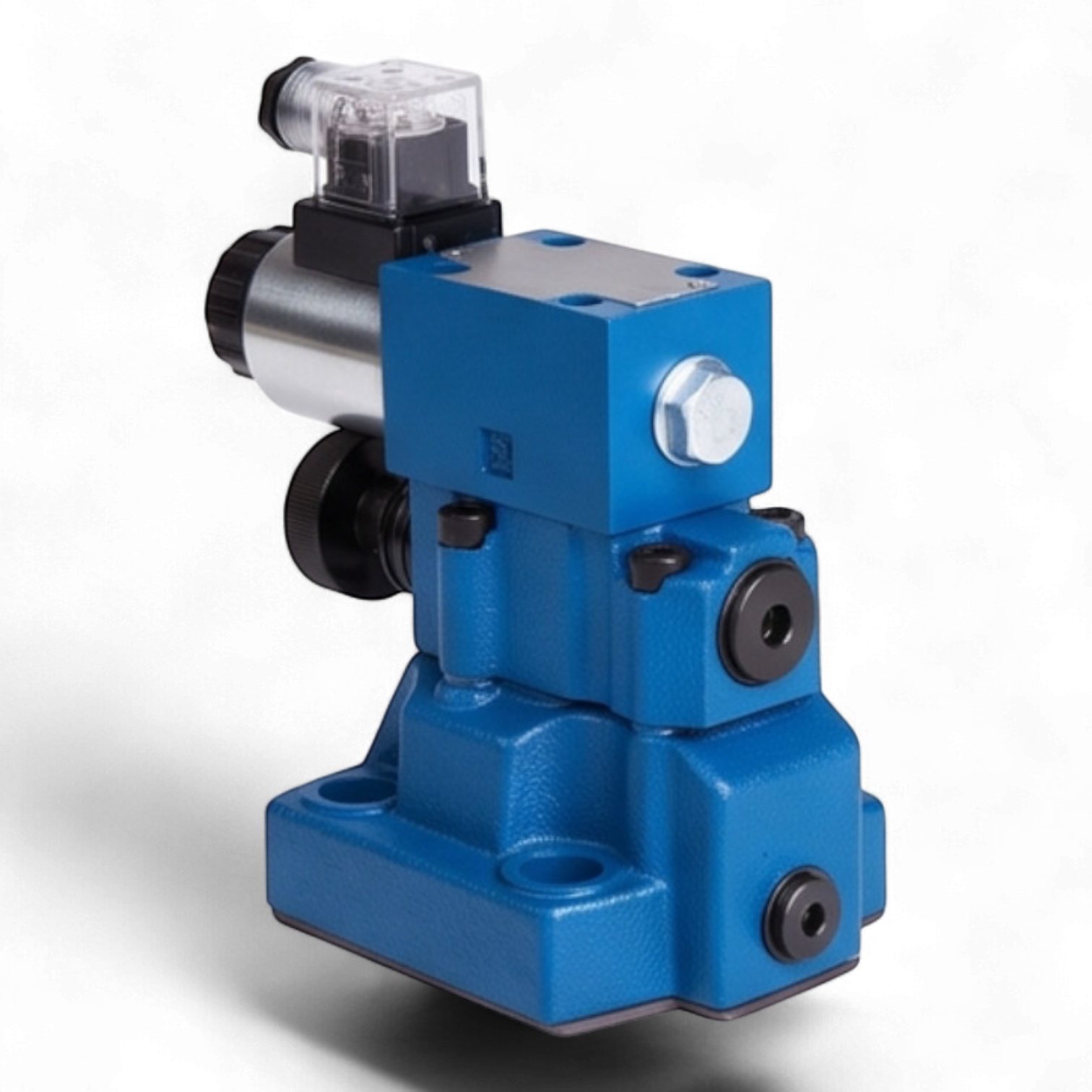

Техническое описание гидроклапана МКПВ-20/3С4Р1.220
Предохранительный гидроклапан МКПВ-20/3С4Р1.220 является аппаратом непрямого действия и предназначен для поддержания установленного давления в гидравлических системах станков и мобильной техники, защиты от превышения номинальных параметров, а также для дистанционной разгрузки системы.
Технические характеристики
- Условный проход (Ду): 20 мм;
- Номинальный расход: 160 л/мин;
- Номинальное давление настройки: 10 МПа (100 бар);
- Диапазон регулирования давления: 0,5–12,5 МПа (5–125 бар);
- Максимальное давление на входе: 32 МПа (320 бар);
- Тип монтажа: Стыковой (соответствие стандарту CETOP R08);
- Регулировочный орган: Рукоятка (Р);
- Управление разгрузкой: Электромагнитное, исполнение «нормально-нагруженный» (тип 4);
- Параметры электромагнита: Переменный ток (AC), номинальное напряжение 220–230В / 50Гц;
- Пилотный распределитель: ВЕ6.574А.В220;
- Класс защиты: IP65.
Конструктивные особенности и принцип работы
Клапан состоит из основного каскада и пилотного управления. Стыковой способ монтажа обеспечивает высокую герметичность соединения и удобство обслуживания без демонтажа трубопроводов. Встроенный электромагнитный пилот позволяет осуществлять разгрузку гидросистемы по внешнему электрическому сигналу. В обесточенном состоянии клапан выполняет функцию ограничения давления (нормально-нагруженное состояние).

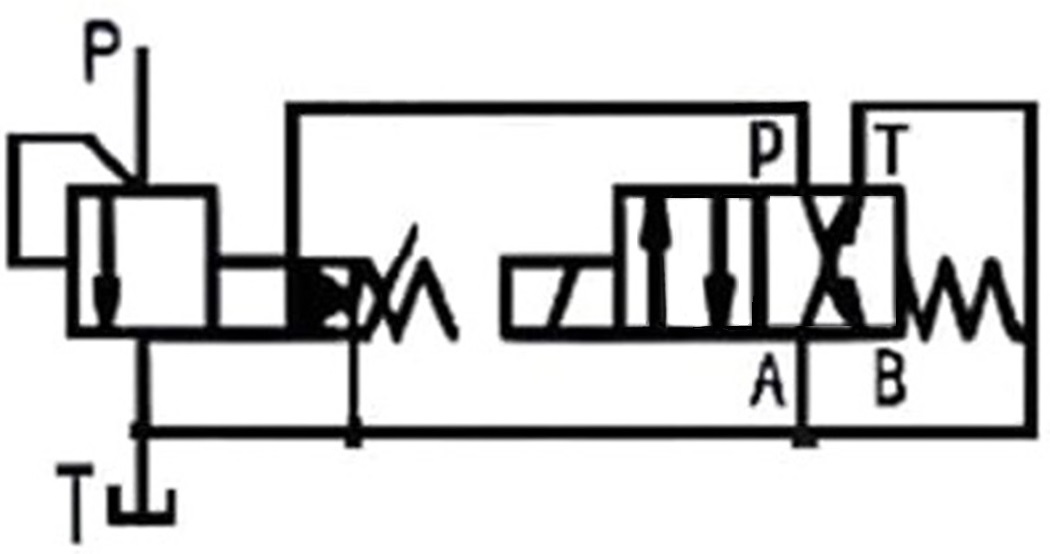

Графические материалы
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
5-125
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~220-230В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
100
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В220
