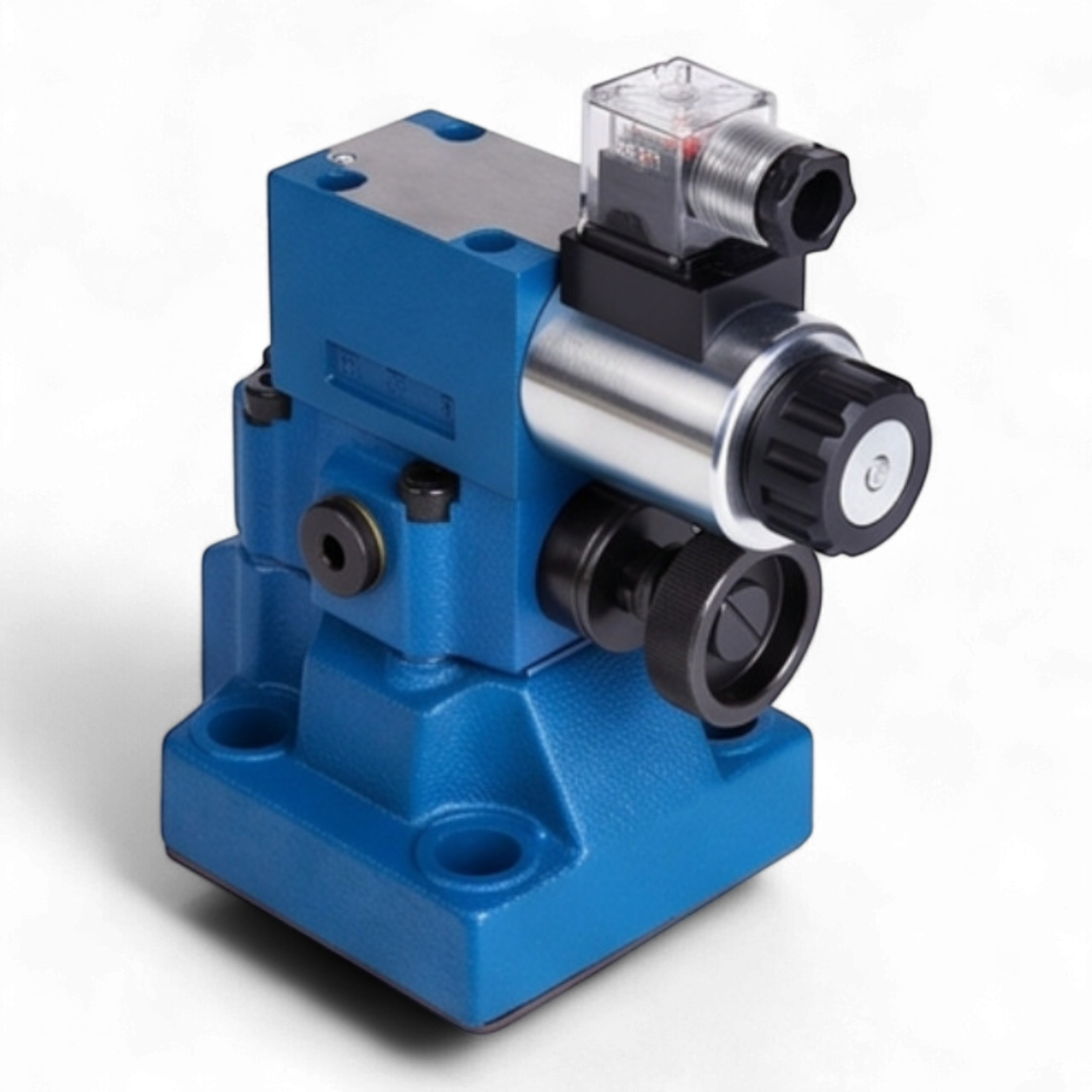

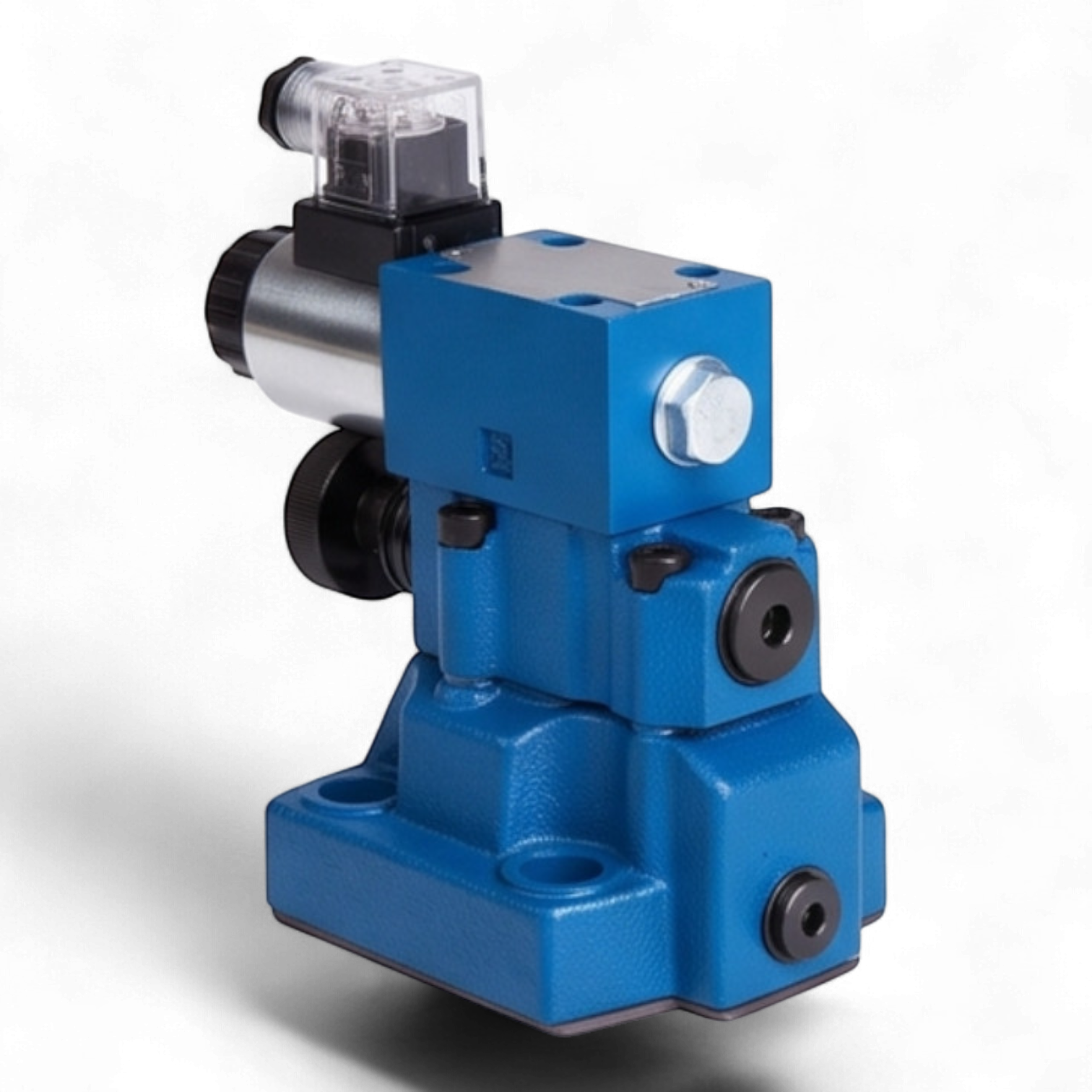

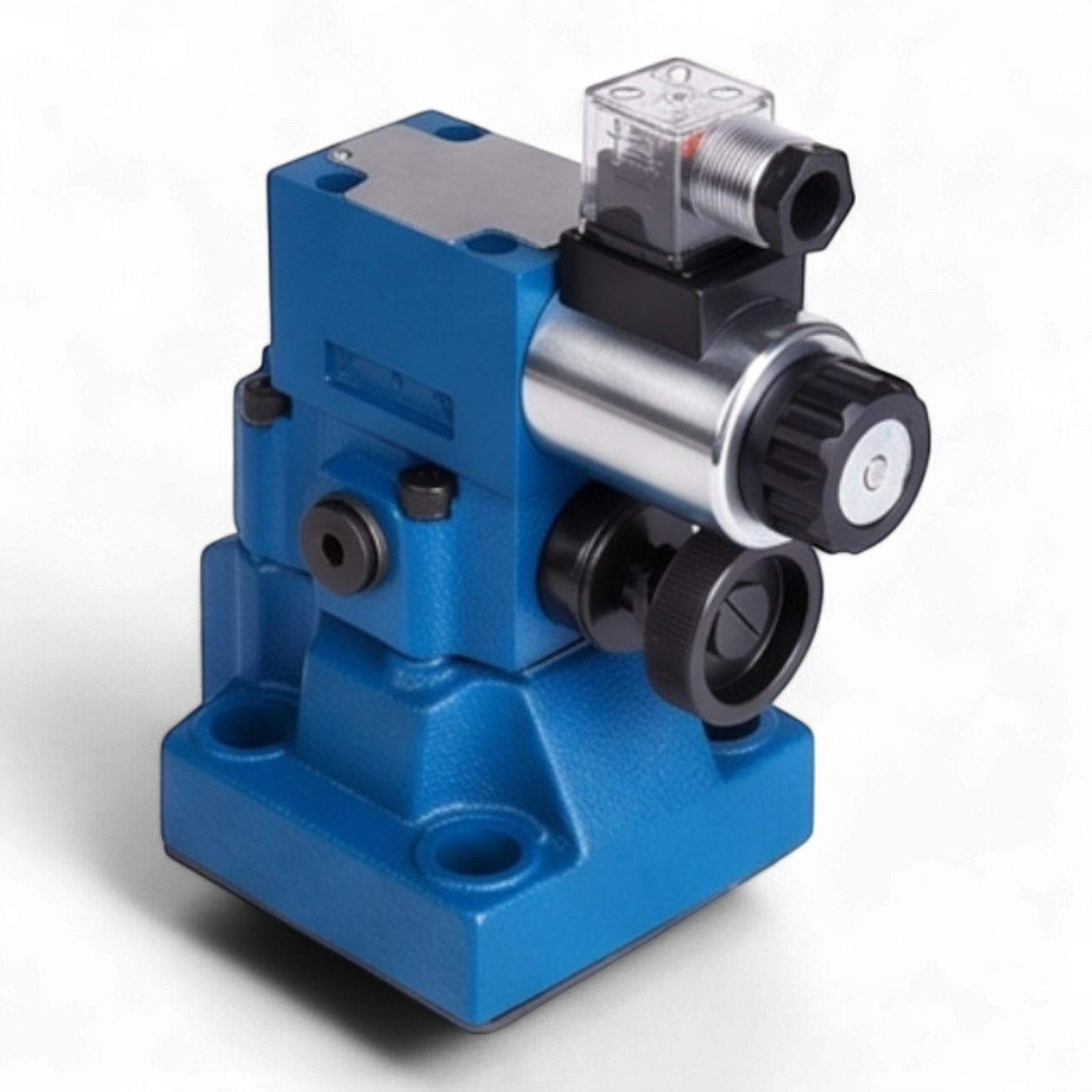

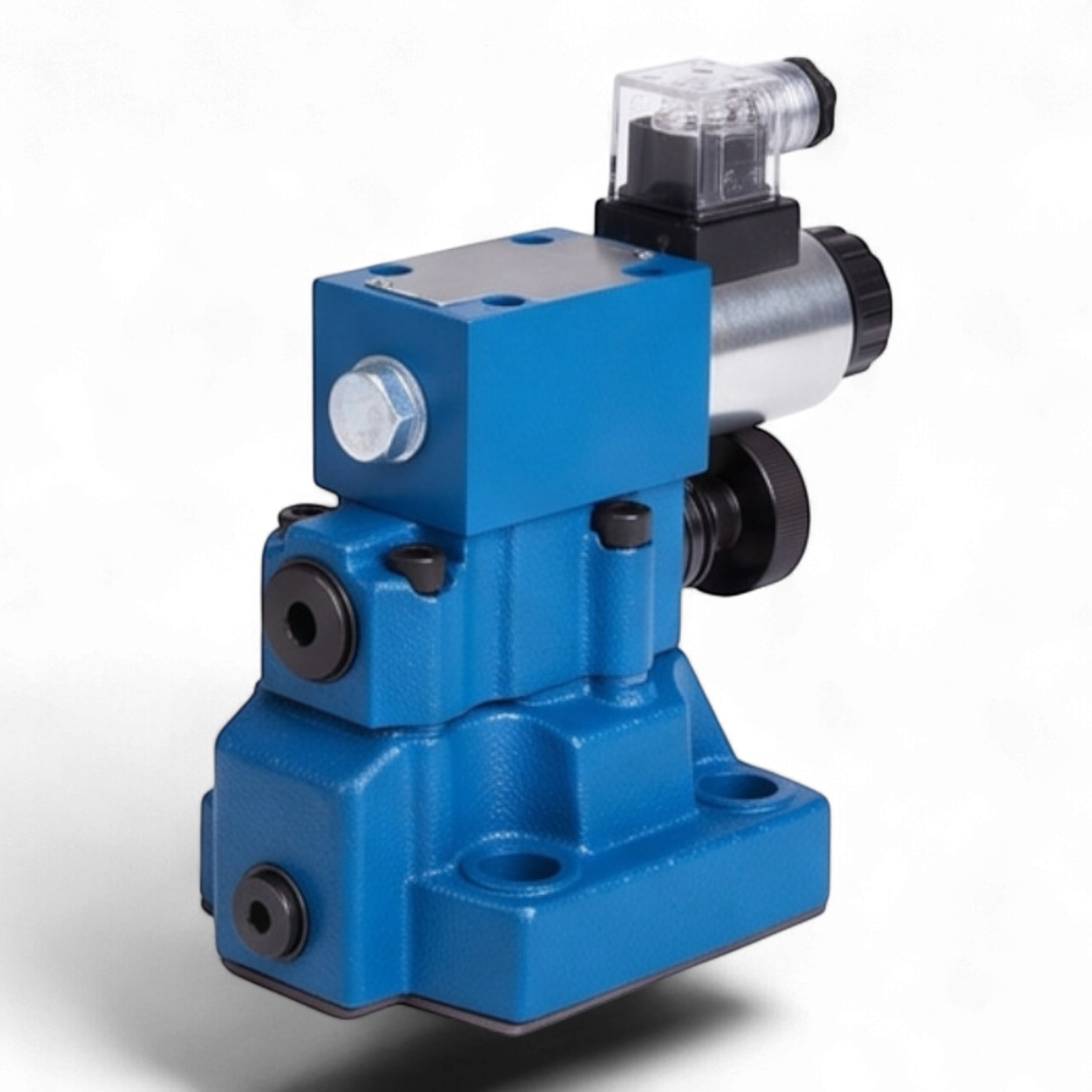

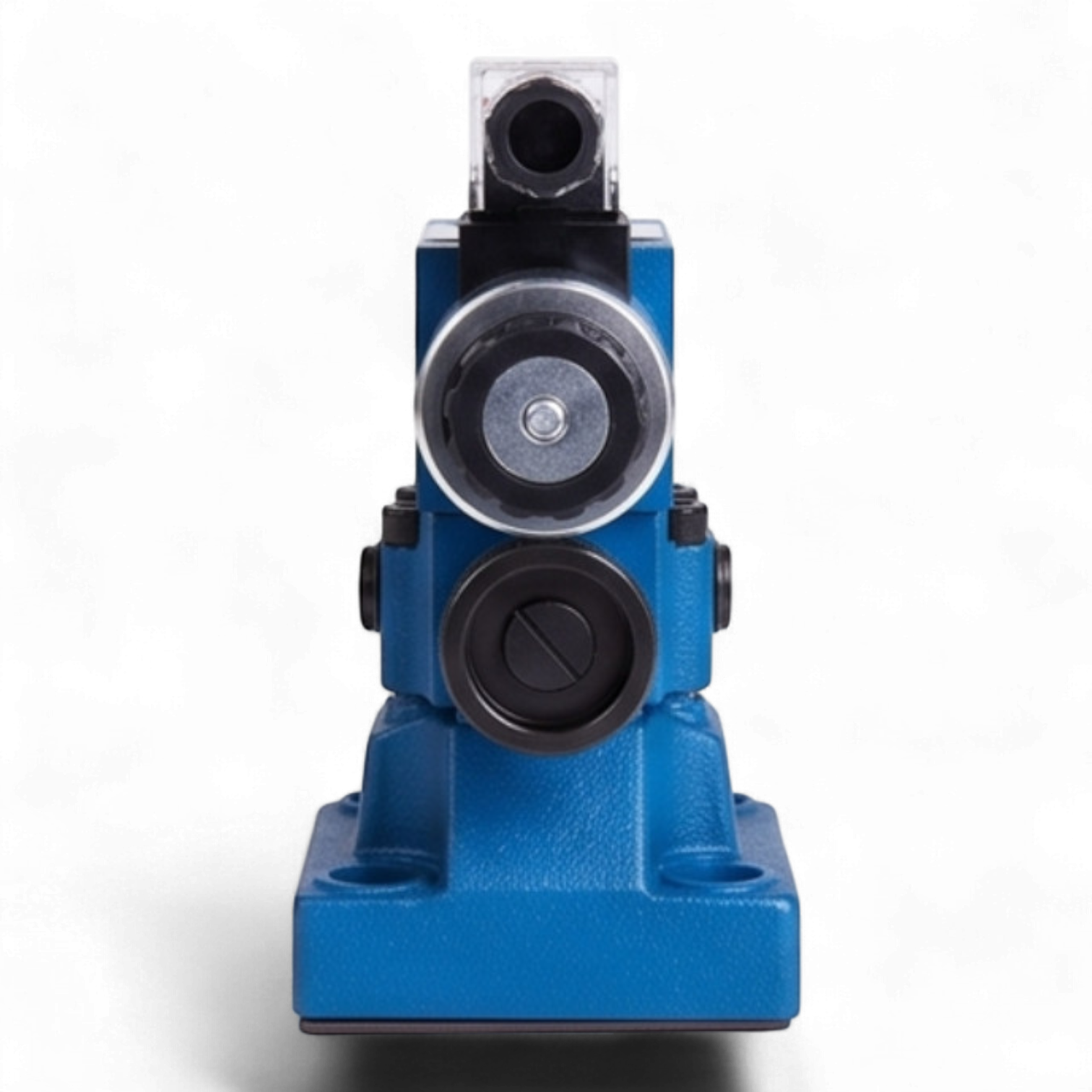

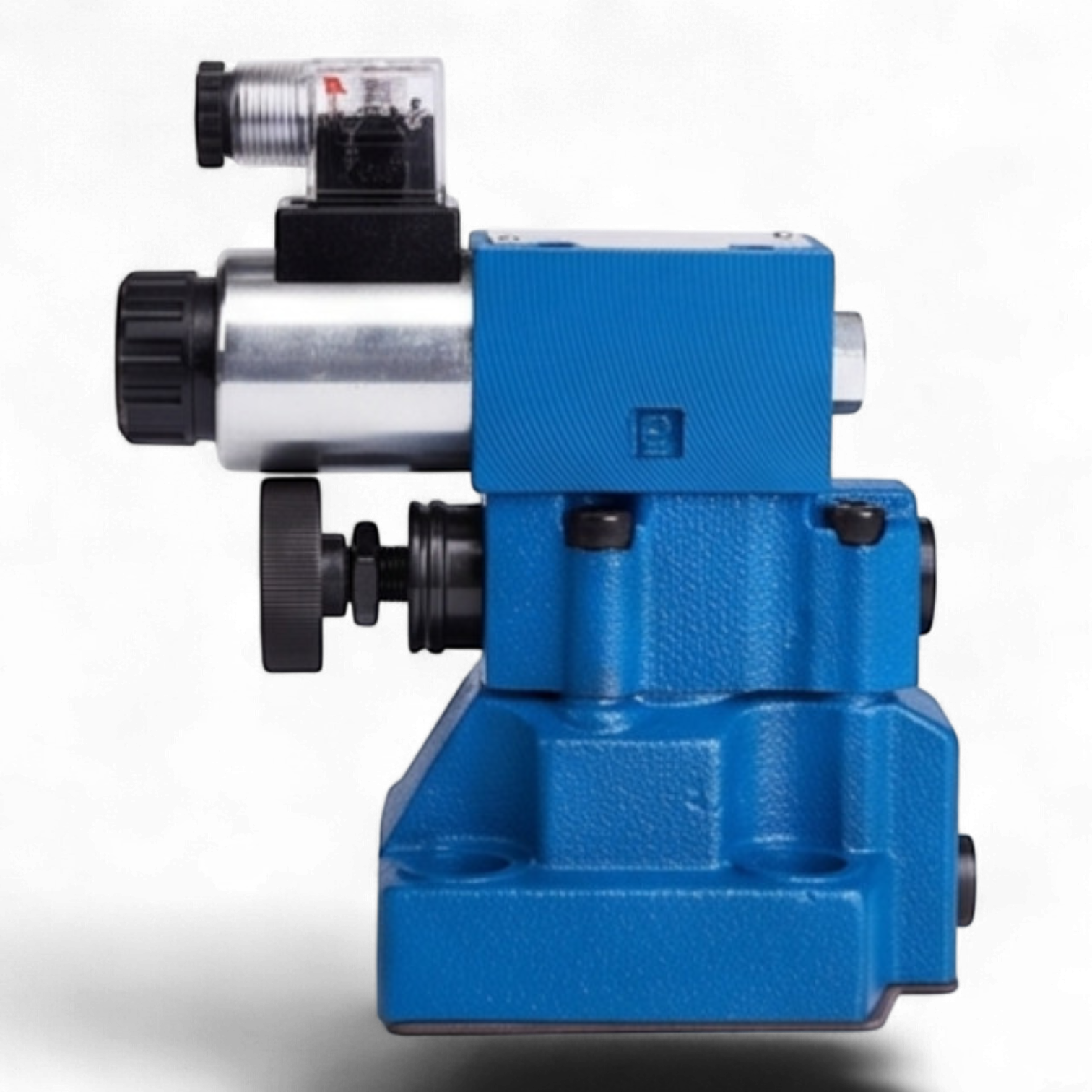

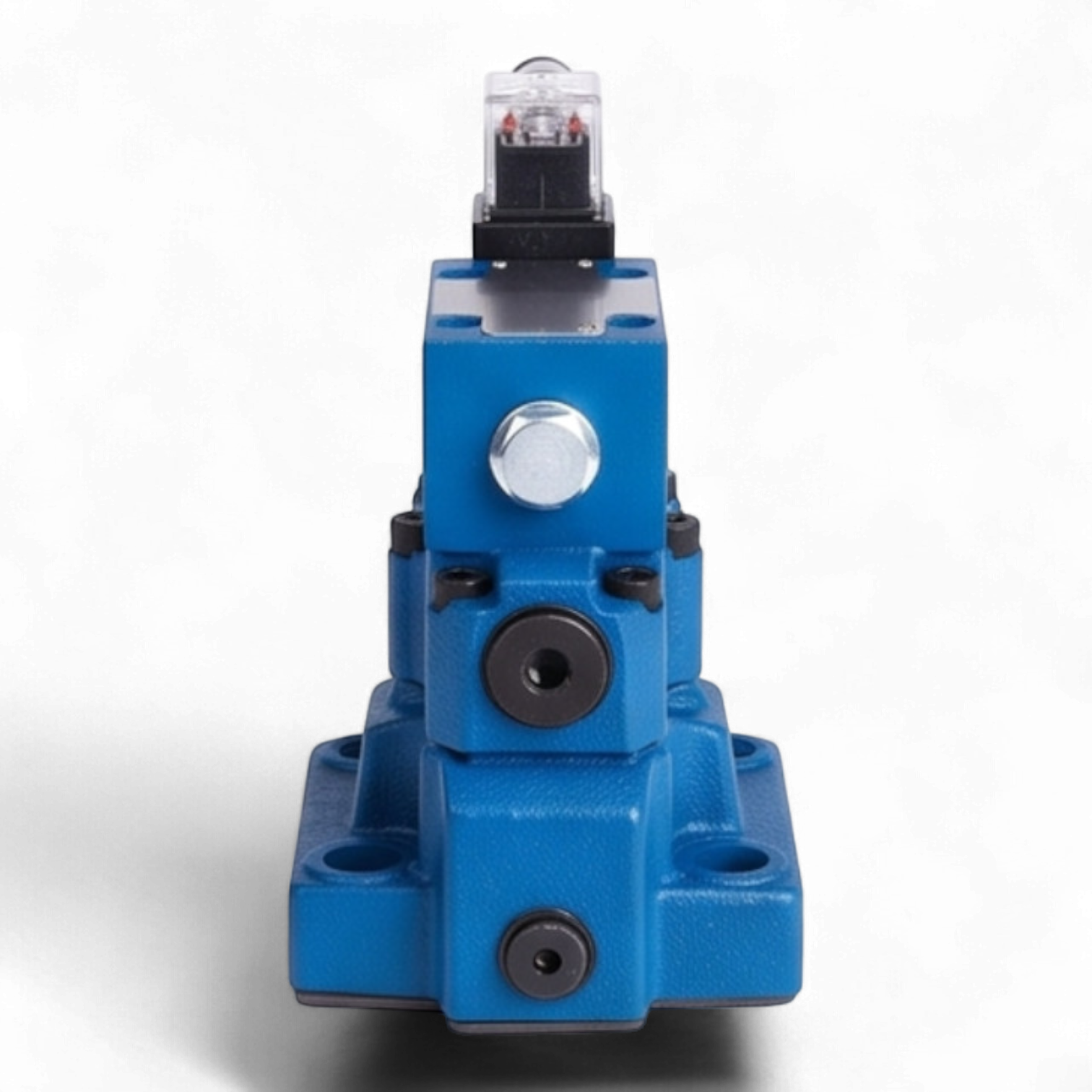

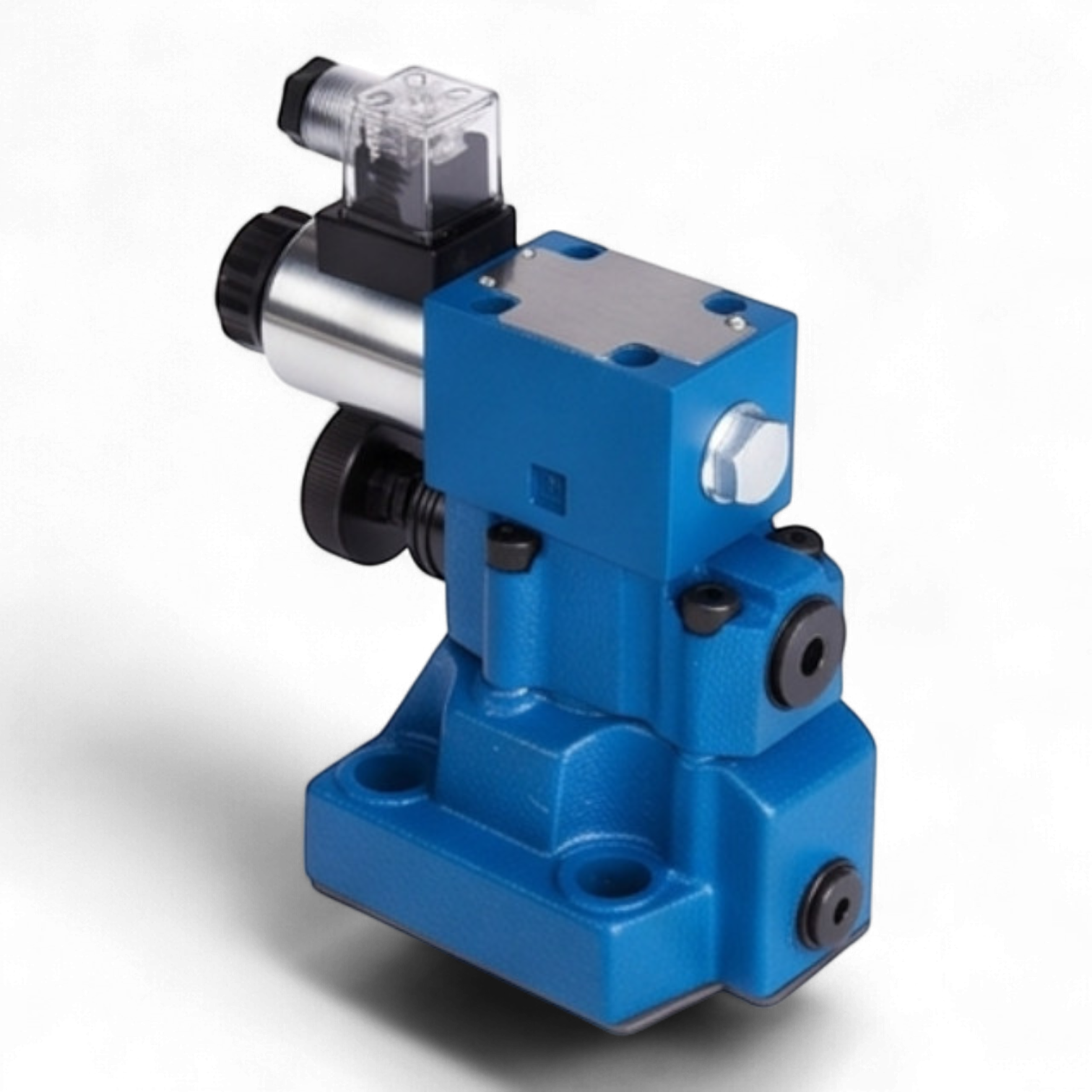

Техническое описание гидроклапана МКПВ-20/3С4Р1.24
Гидроклапан предохранительный МКПВ-20/3С4Р1.24 непрямого действия предназначен для поддержания установленного давления в гидравлических системах, защиты от превышения номинального давления и обеспечения дистанционной разгрузки системы. Конструктивное исполнение предусматривает стыковой монтаж на плиту (стандарт CETOP R08).
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальное рабочее давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 0,5...12,5 МПа (5...125 бар)
- Номинальное давление настройки: 10 МПа (100 бар)
- Номинальный расход рабочей жидкости: 160 л/мин
- Тип управления разгрузкой: электромагнитное, через пилотный клапан ВЕ6.574А
- Режим разгрузки: нормально-нагруженный (разгрузка при подаче питания на электромагнит)
- Напряжение питания электромагнита: 24 В (постоянный ток, DC)
- Регулировочное устройство: рукоятка (ручной маховик)
- Класс защиты: IP65
- Вязкость рабочей жидкости: 10...400 сСт
Конструктивные особенности и монтаж
Клапан состоит из основного каскада и пилотного каскада управления. Стыковой тип монтажа обеспечивает компактность гидроблока и удобство технического обслуживания без демонтажа трубопроводов. Устройство оснащено электрическим разъемом стандарта DIN 43650 A со светодиодной индикацией состояния.
Габаритные и присоединительные параметры
Габаритные размеры корпуса соответствуют типоразмеру МКПВ-20/3С. Основные монтажные координаты: межосевые расстояния и диаметры отверстий выполнены согласно стандартам для Ду 20 мм. Крепежная резьба: M16.
