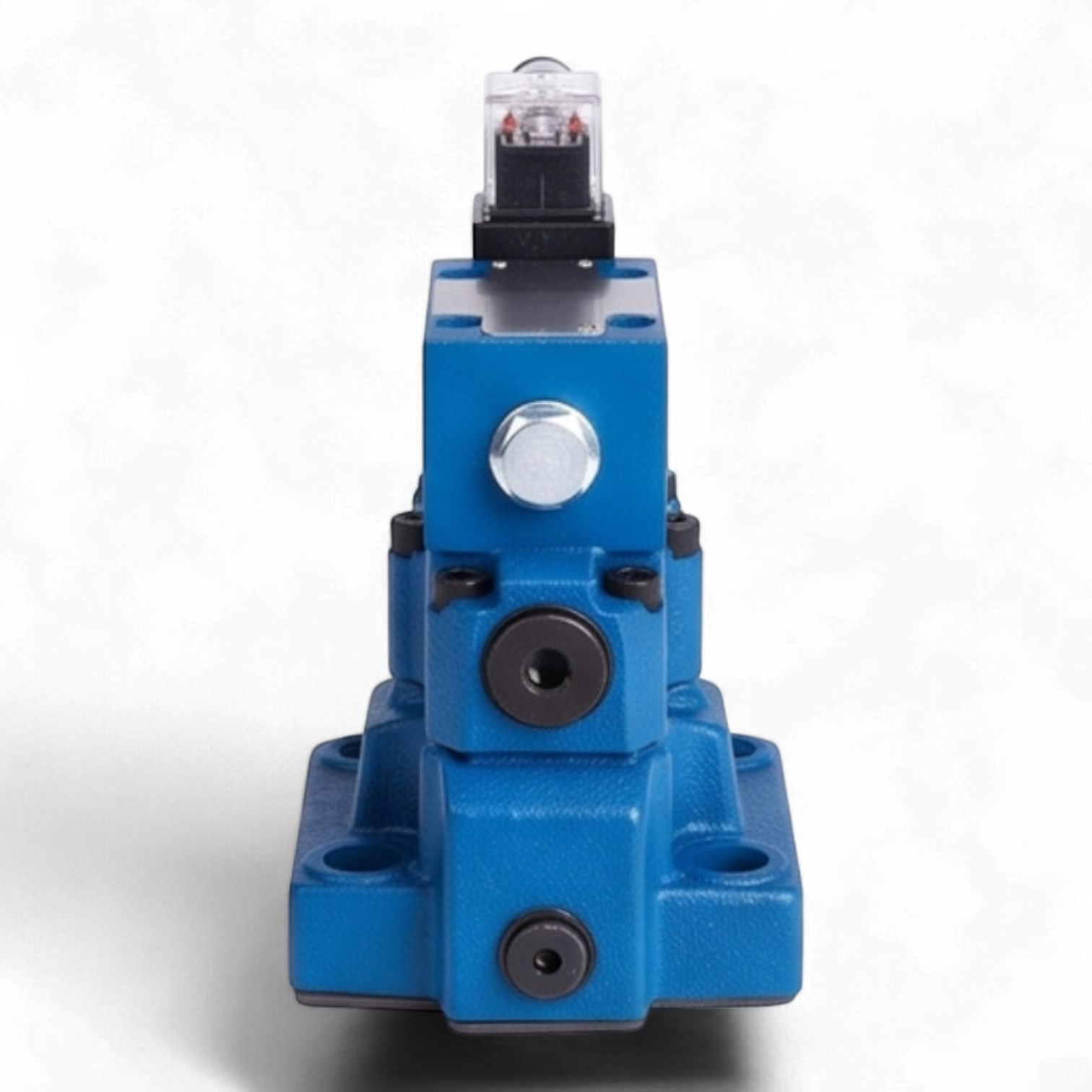

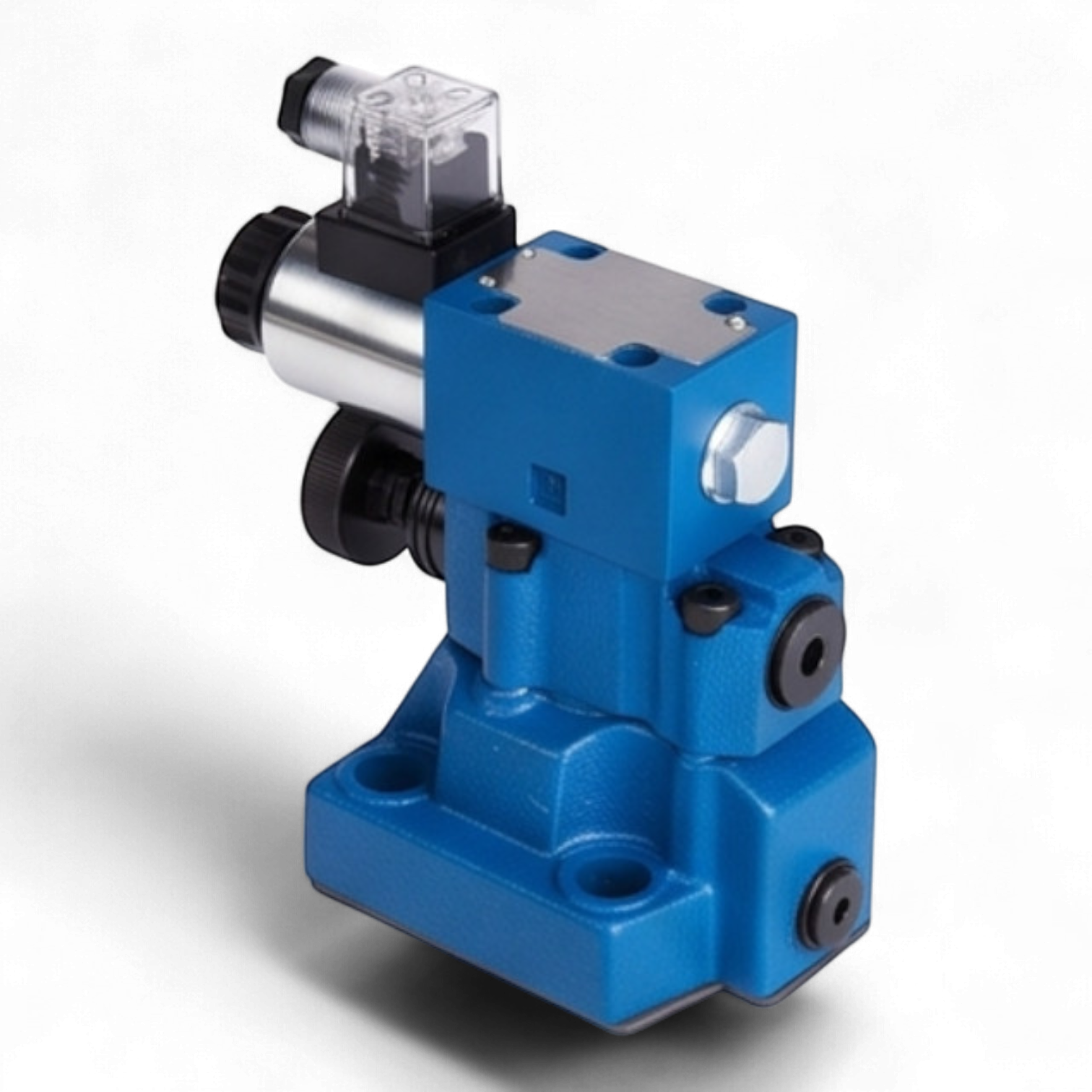

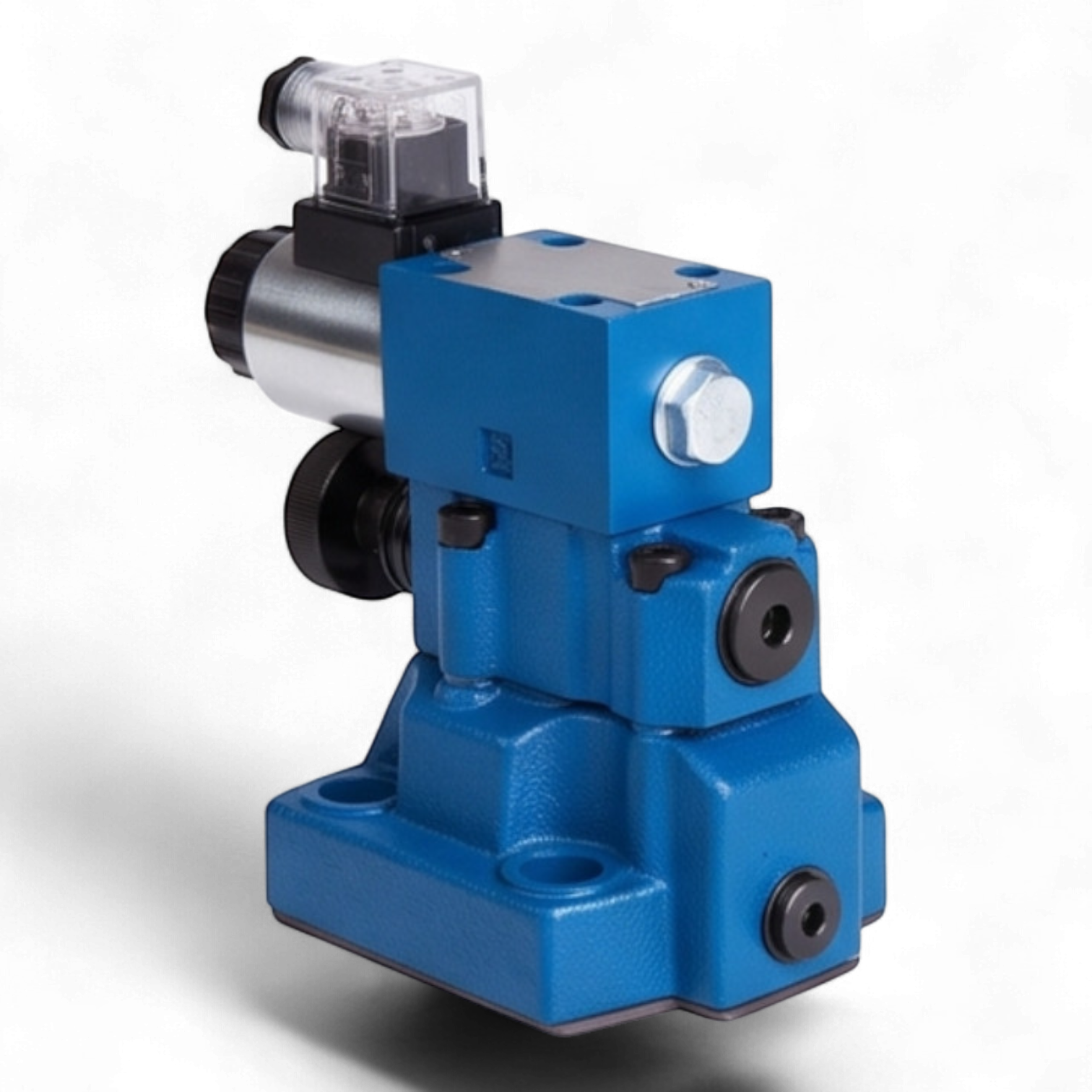

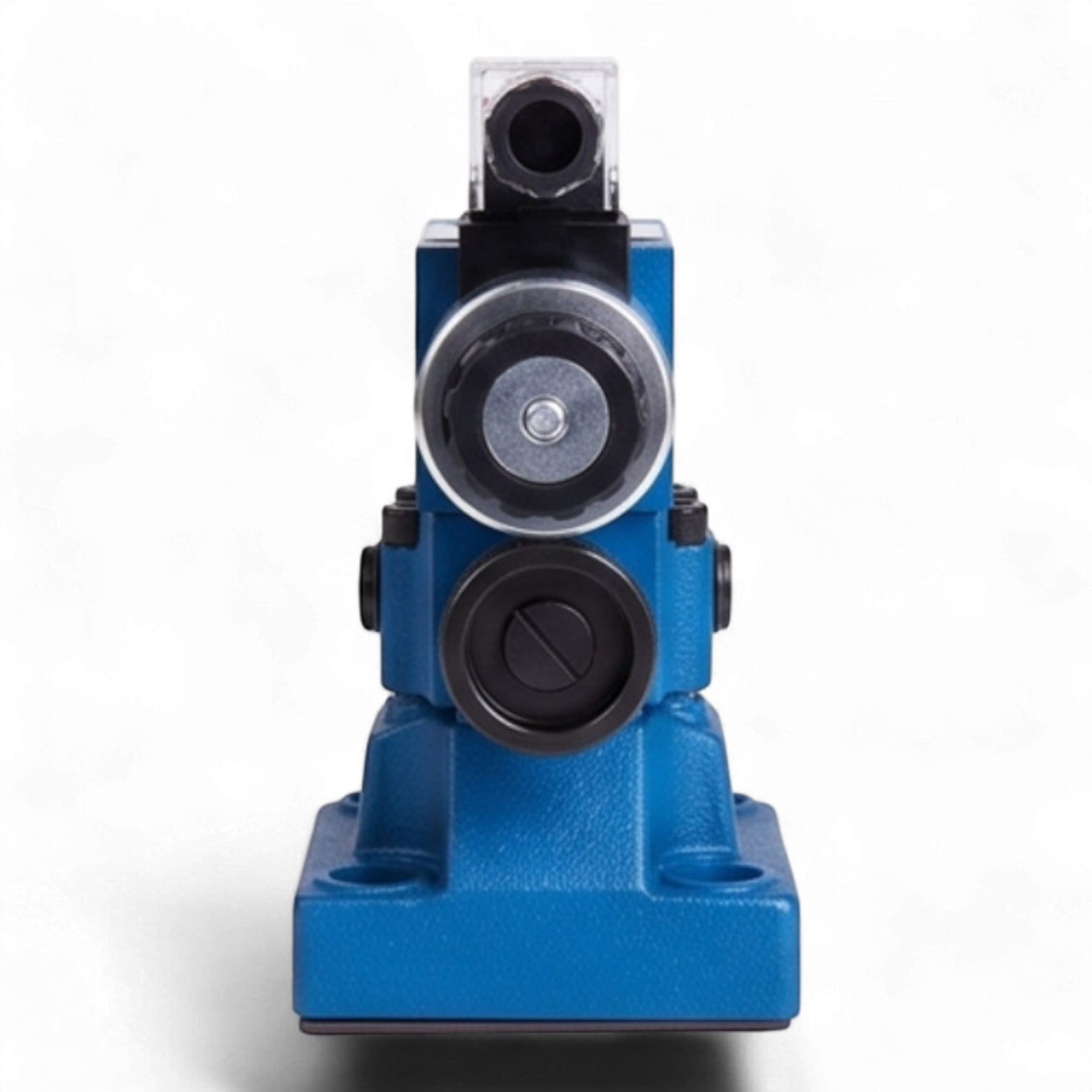

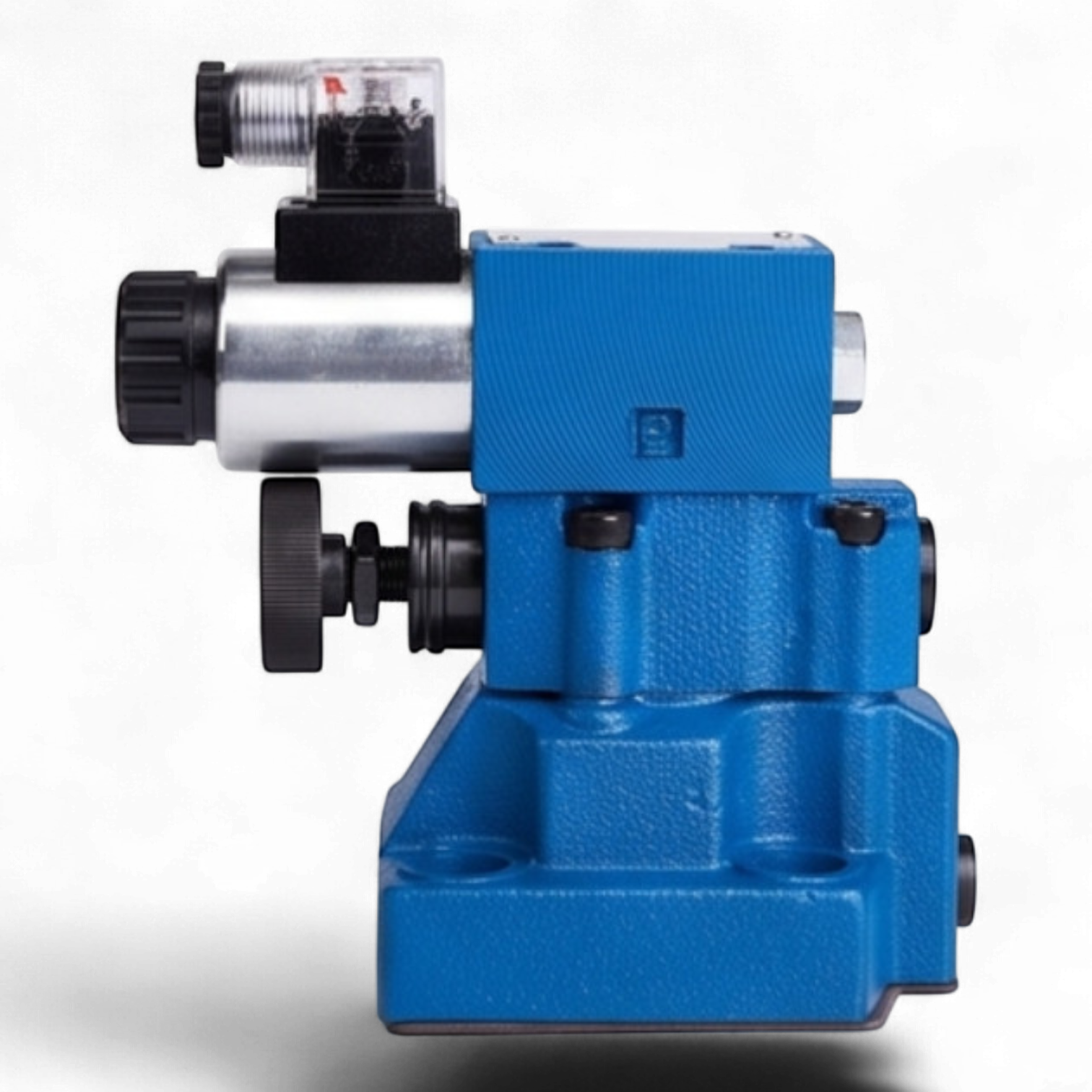

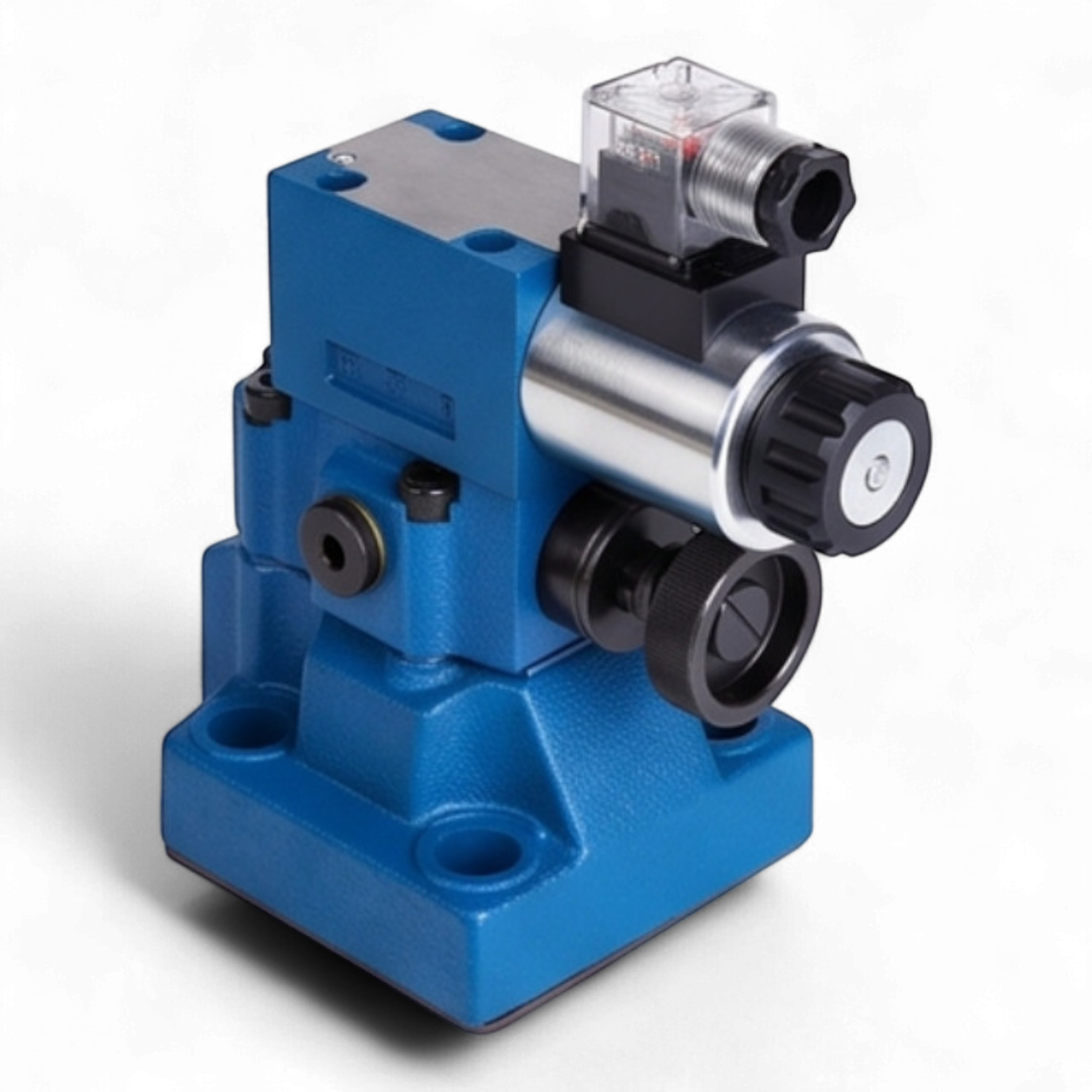

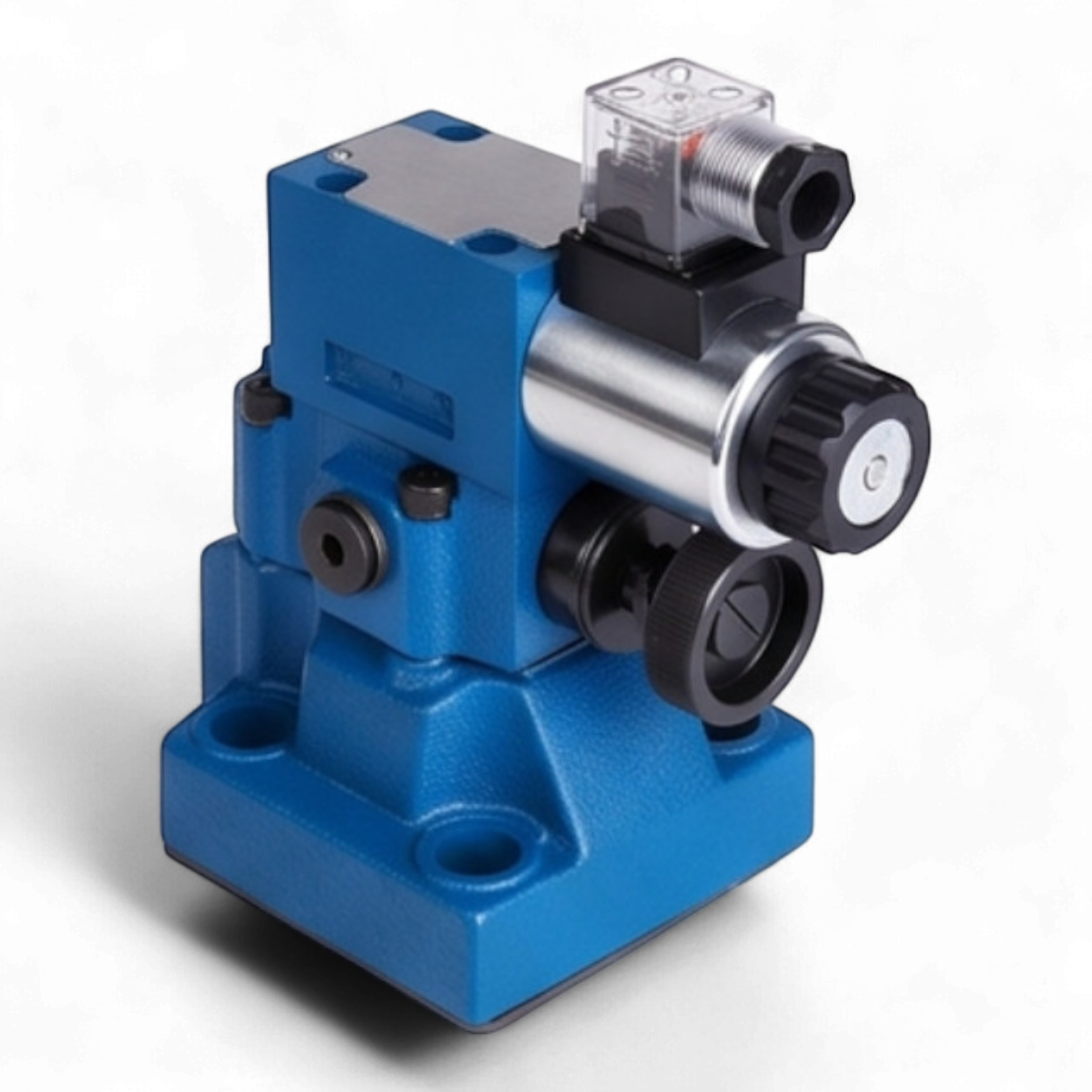

Техническое описание гидроклапана МКПВ-20/3С4Р2.110
Гидроклапан предохранительный типа МКПВ-20/3С4Р2.110 является аппаратом непрямого действия (с пилотным управлением) и предназначен для поддержания установленного давления, защиты гидравлических систем от превышения номинального давления, а также для дистанционной разгрузки системы посредством электромагнитного управления.
Конструктивные и функциональные особенности:
- Тип монтажа: Стыковой (плитный) монтаж, соответствующий типоразмеру CETOP R08 (Ду 20 мм).
- Механизм управления: Оснащен встроенным электромагнитным пилотом (модель ВЕ6.574А) для реализации функции разгрузки. Состояние клапана — нормально-нагруженный.
- Регулировка: Настройка давления срабатывания осуществляется при помощи ручного регулировочного устройства (ручки) в диапазоне от 2,0 до 25,0 МПа.
- Электрические характеристики: Электромагнит рассчитан на переменный ток частотой 50 Гц с номинальным напряжением 110В. Подключение осуществляется через разъем стандарта DIN 43650 A.
Технические характеристики:
| Условный проход (Ду) | 20 мм |
| Номинальный расход рабочей жидкости | 160 л/мин |
| Номинальное давление настройки | 200 бар (20 МПа) |
| Максимальное рабочее давление | 320 бар (32 МПа) |
| Диапазон регулирования давления | 20 – 250 бар |
| Кинематическая вязкость жидкости | 10 – 400 сСт |
| Класс защиты электрооборудования | IP65 |
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-200
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Нет
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
