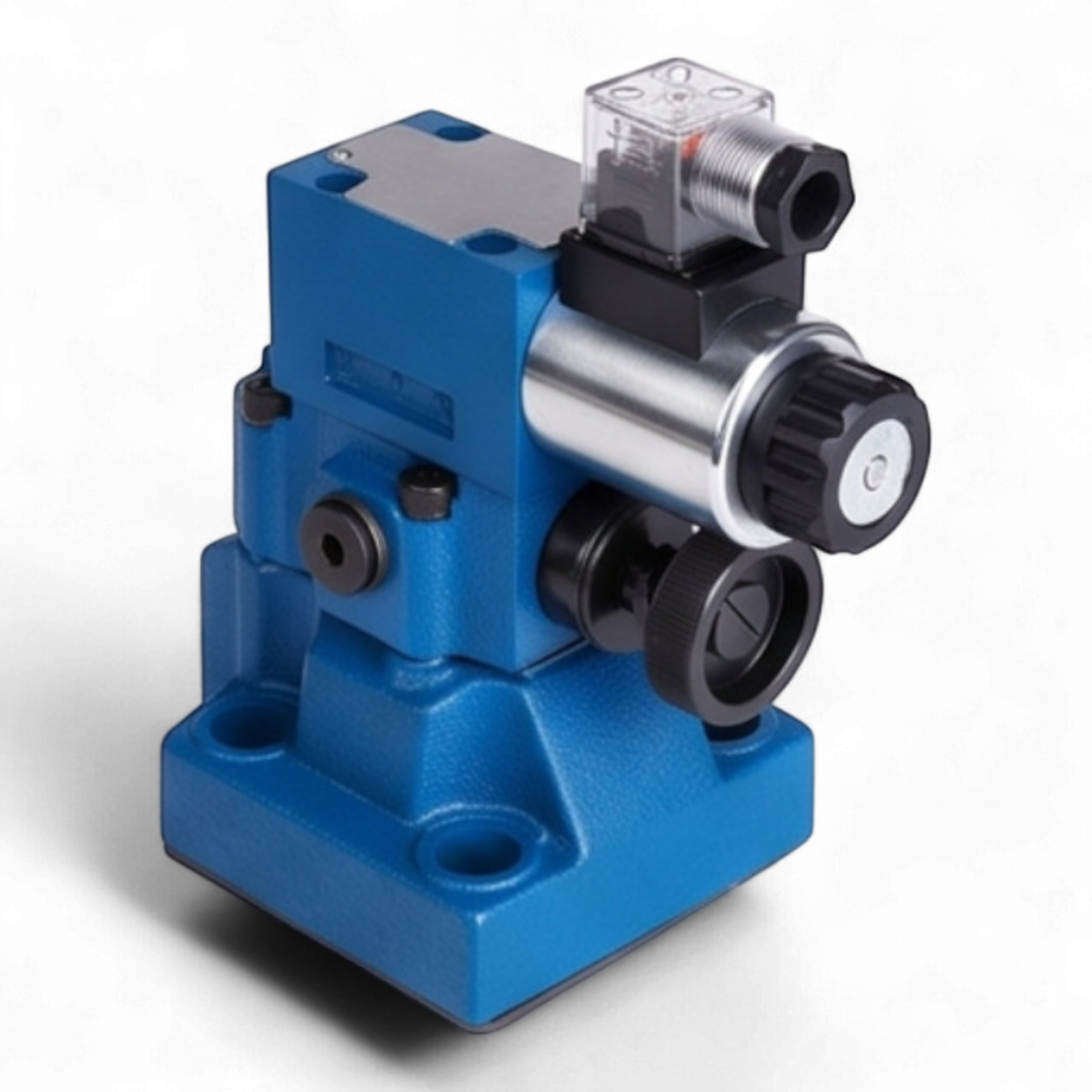

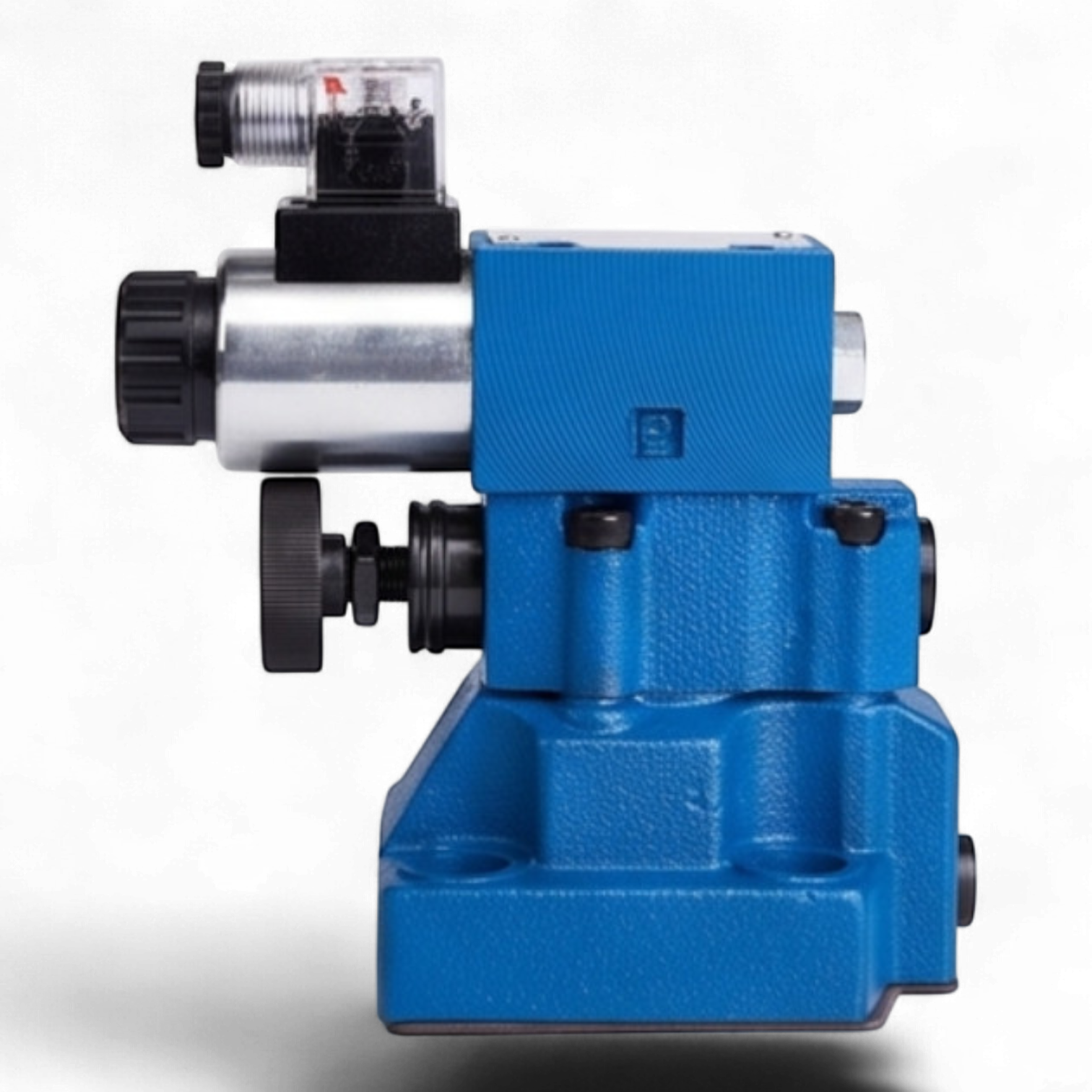

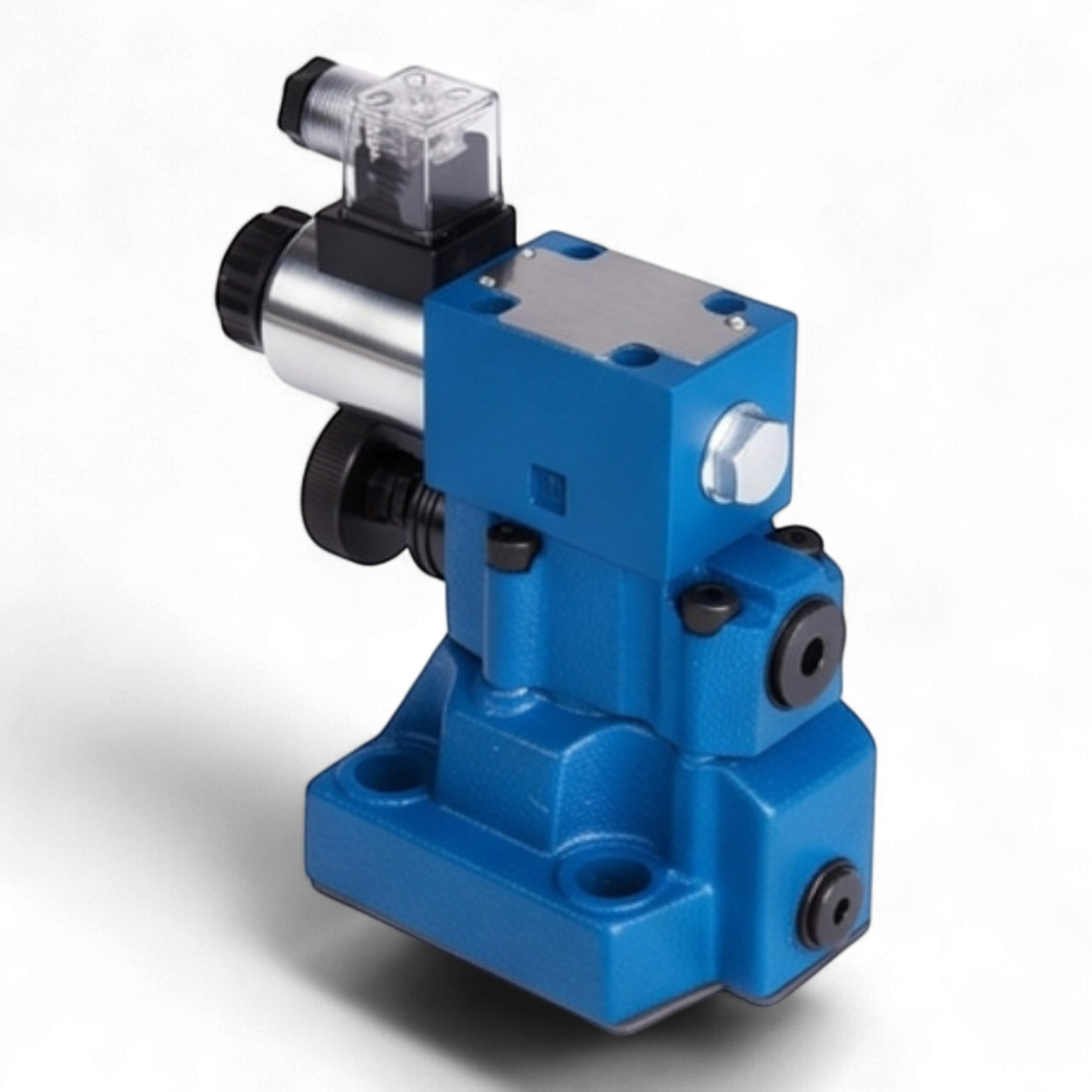

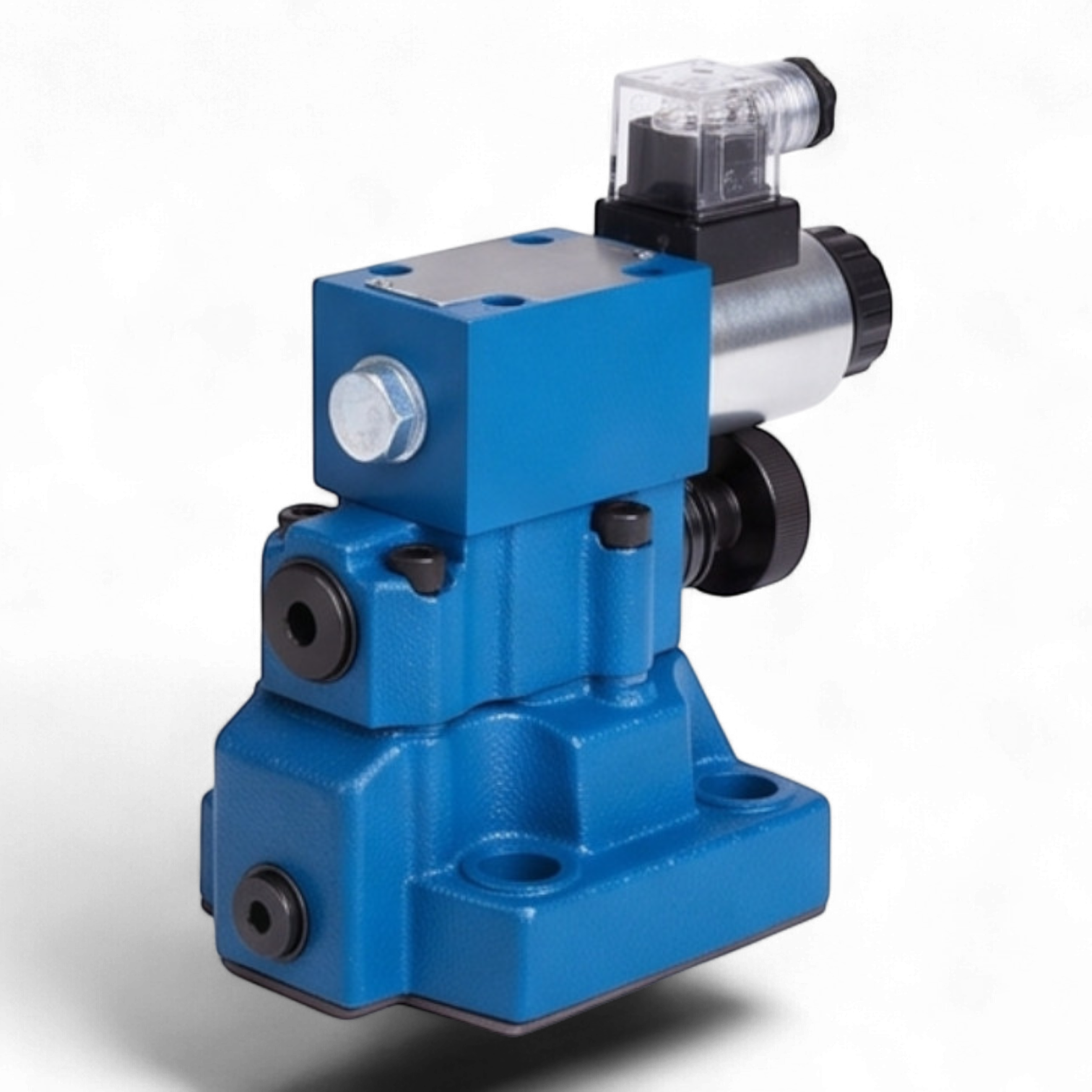

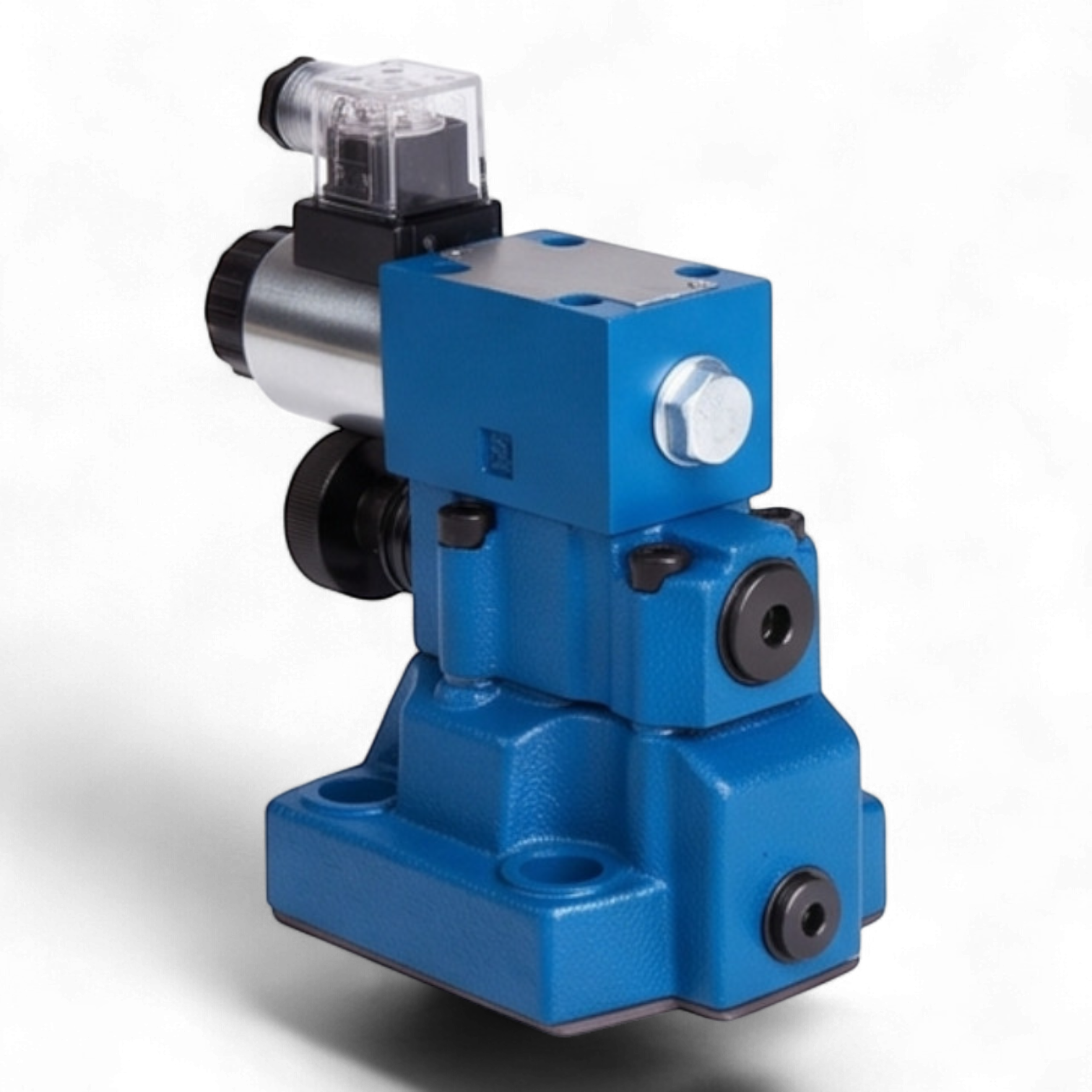

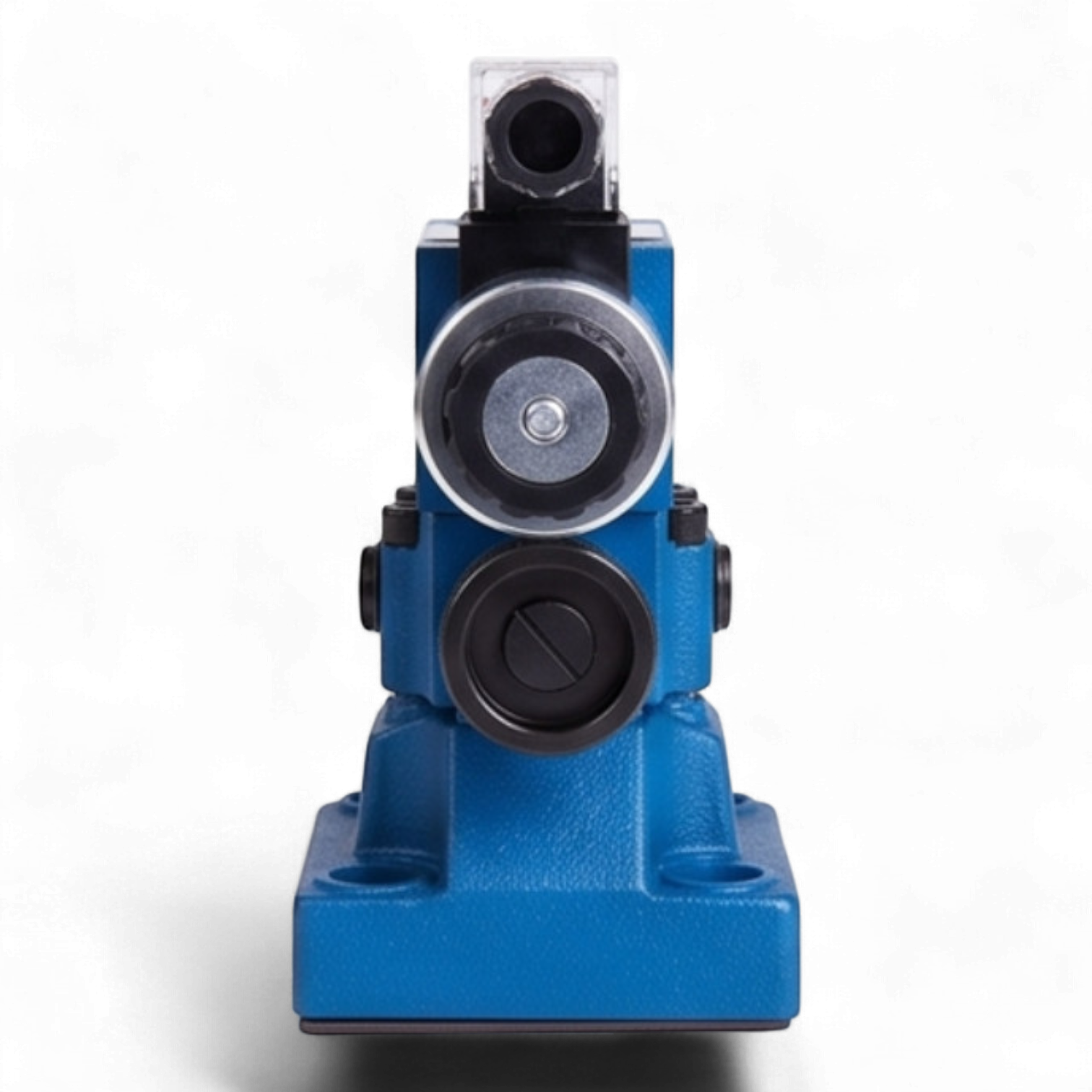

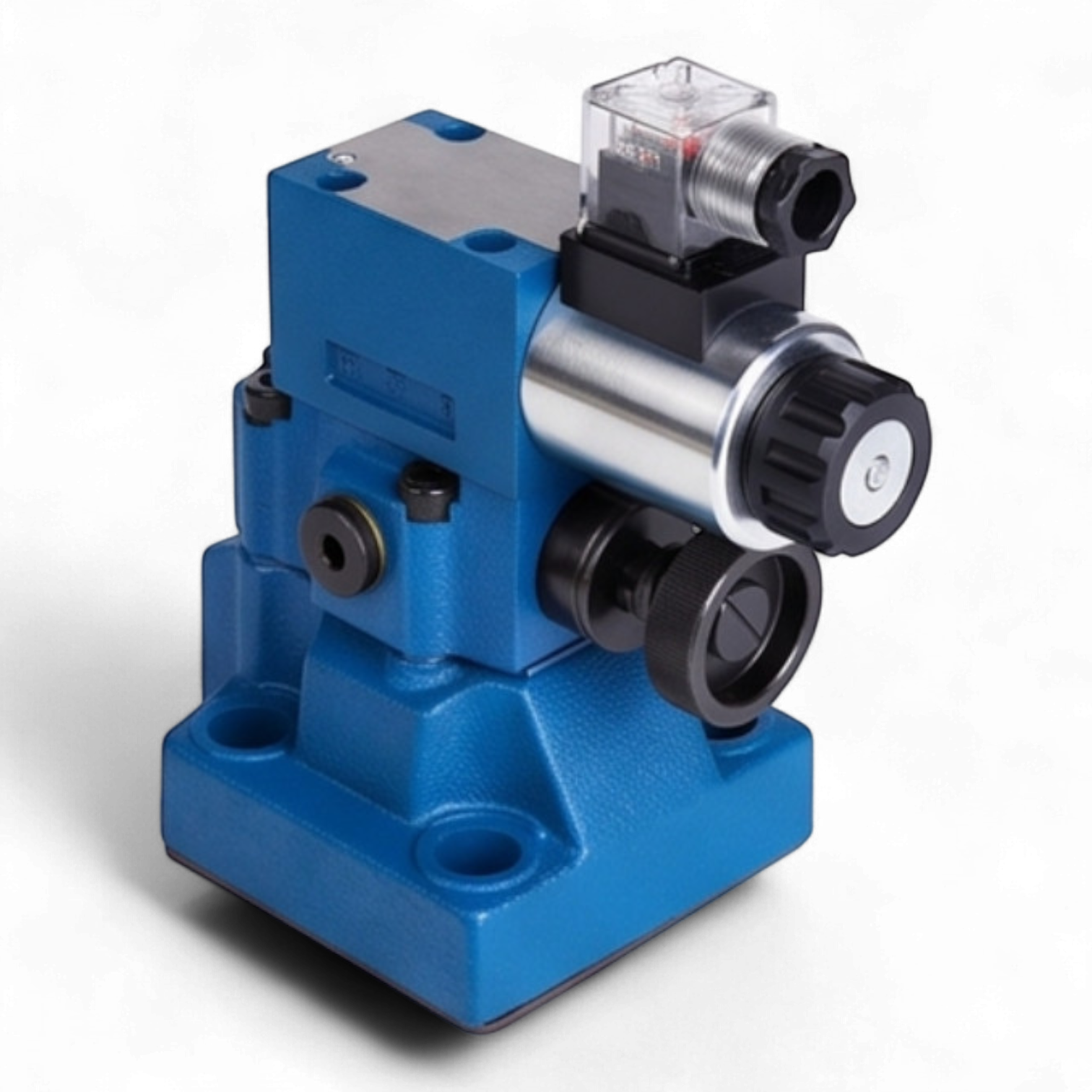

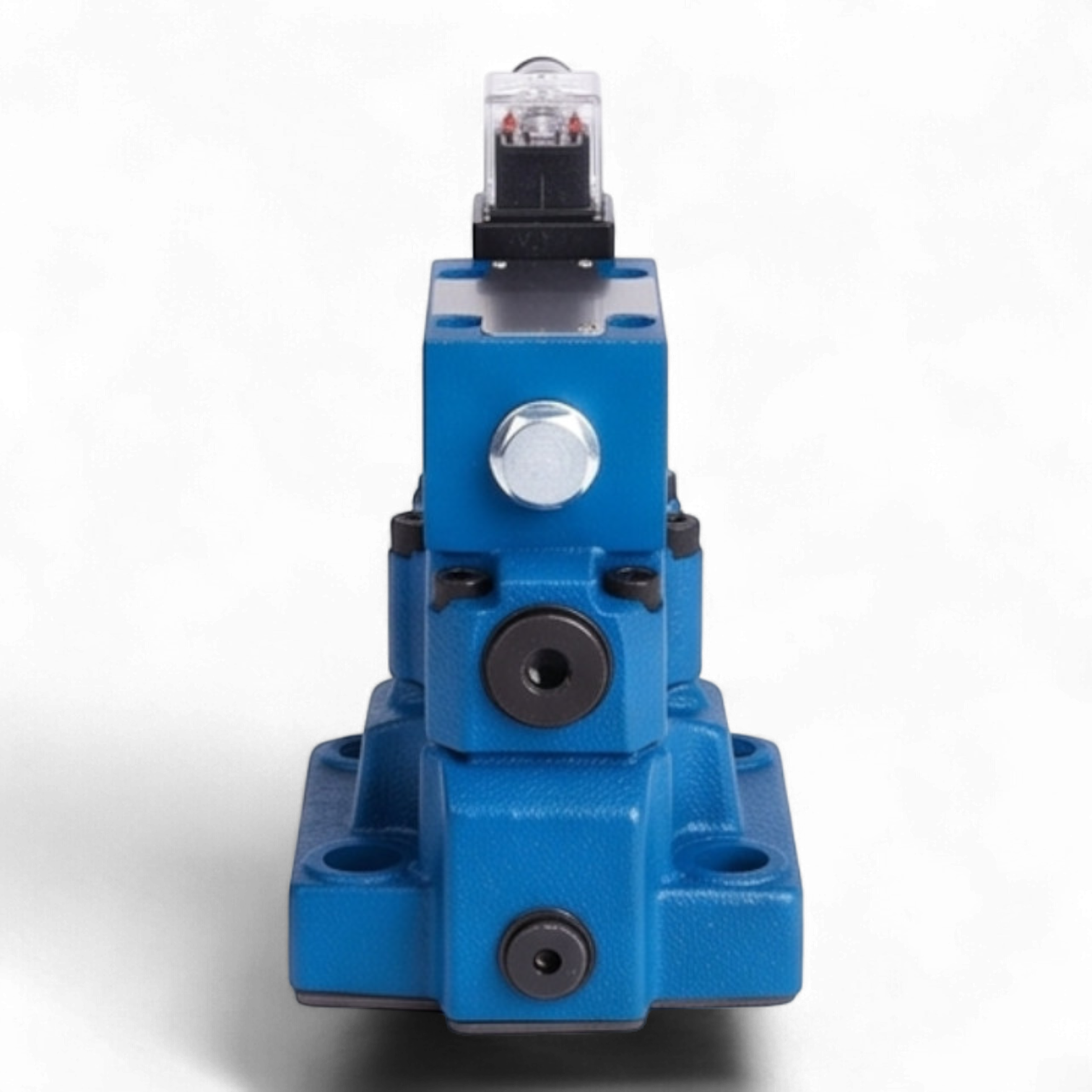

Техническое описание гидроклапана МКПВ-20/3С4Р2.24
Гидроклапан предохранительный МКПВ-20/3С4Р2.24 является аппаратом непрямого действия, предназначенным для поддержания установленного давления в гидравлических системах, защиты их от превышения номинальных параметров и обеспечения функции дистанционной разгрузки. Конструктивное исполнение — стыковой монтаж с условным проходом (Ду) 20 мм, соответствующим стандарту ISO 6264 (CETOP R08).
Технические характеристики
- Тип управления: Электромагнитное управление разгрузкой (пилотный клапан ВЕ6.574А.Г24).
- Режим разгрузки: Нормально-нагруженный (разгрузка происходит при подаче сигнала на электромагнит).
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар).
- Номинальное давление настройки: 20 МПа (200 бар).
- Пропускная способность (расход): Номинальный — 160 л/мин.
- Электрические параметры: Напряжение питания катушки =24В DC, степень защиты IP65.
- Регулировочный орган: Рукоятка (тип Р).
Конструктивные и эксплуатационные особенности
Прибор обеспечивает высокую точность срабатывания и стабильность характеристик в широком диапазоне вязкости рабочей жидкости (10–400 сСт). Стыковое исполнение упрощает монтаж на плиту и техническое обслуживание без демонтажа трубопроводов. Встроенная светодиодная индикация на разъеме DIN43650 позволяет оперативно контролировать наличие управляющего сигнала.
Структура условного обозначения
| Код | Расшифровка параметра |
|---|---|
| МКПВ | Предохранительный гидроклапан непрямого действия |
| 20 | Условный проход (Ду), мм |
| 3 | Номинальное давление (32 МПа) |
| С | Стыковой способ монтажа |
| 4 | Электромагнитное управление разгрузкой, нормально-нагруженный |
| Р | Регулировочное устройство: рукоятка |
| 2 | Давление настройки (до 20 МПа) |
| 24 | Напряжение питания электромагнита (=24В) |
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
24В
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED DC
Модель пилотного клапана
ВЕ6.574А.Г24
