Описание

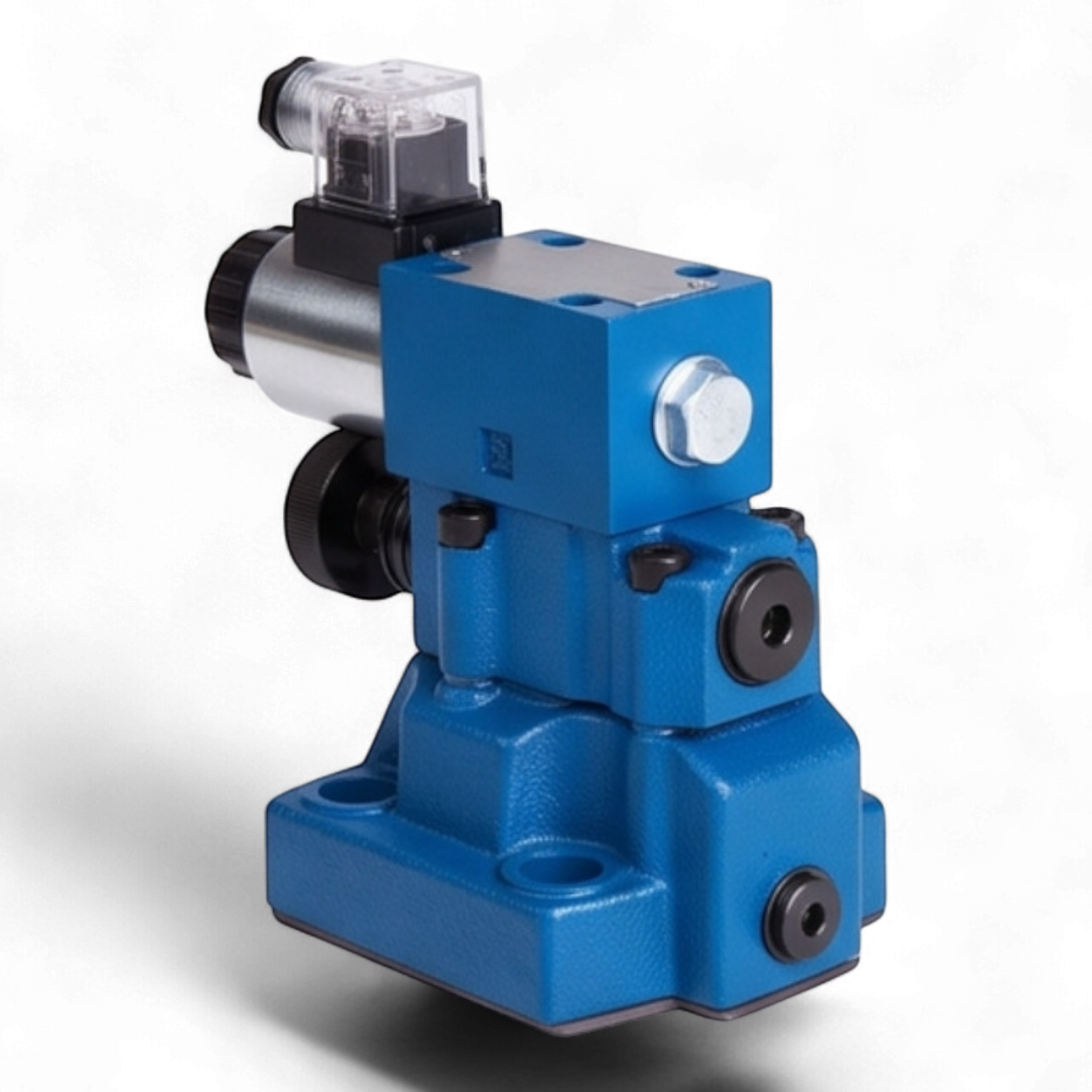

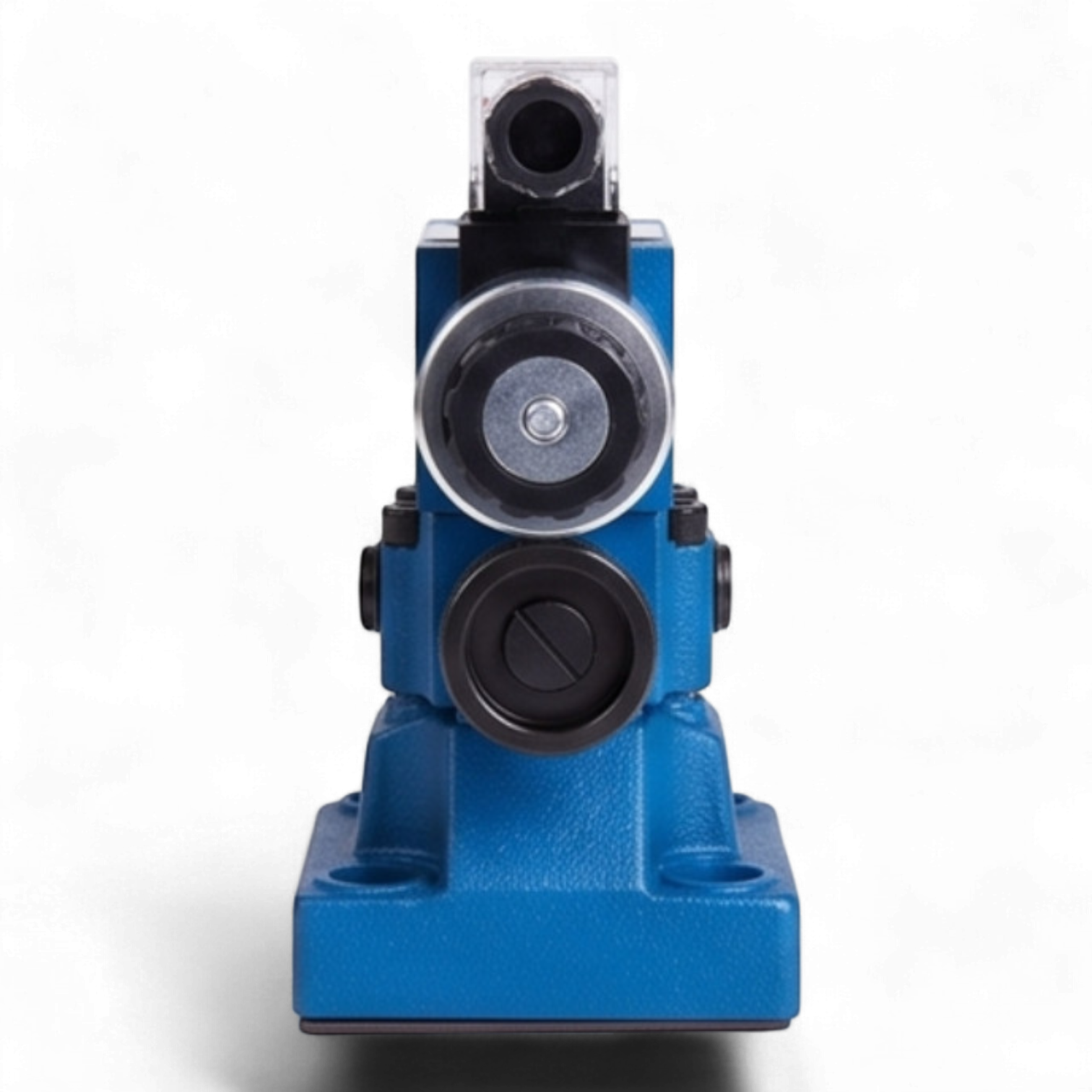

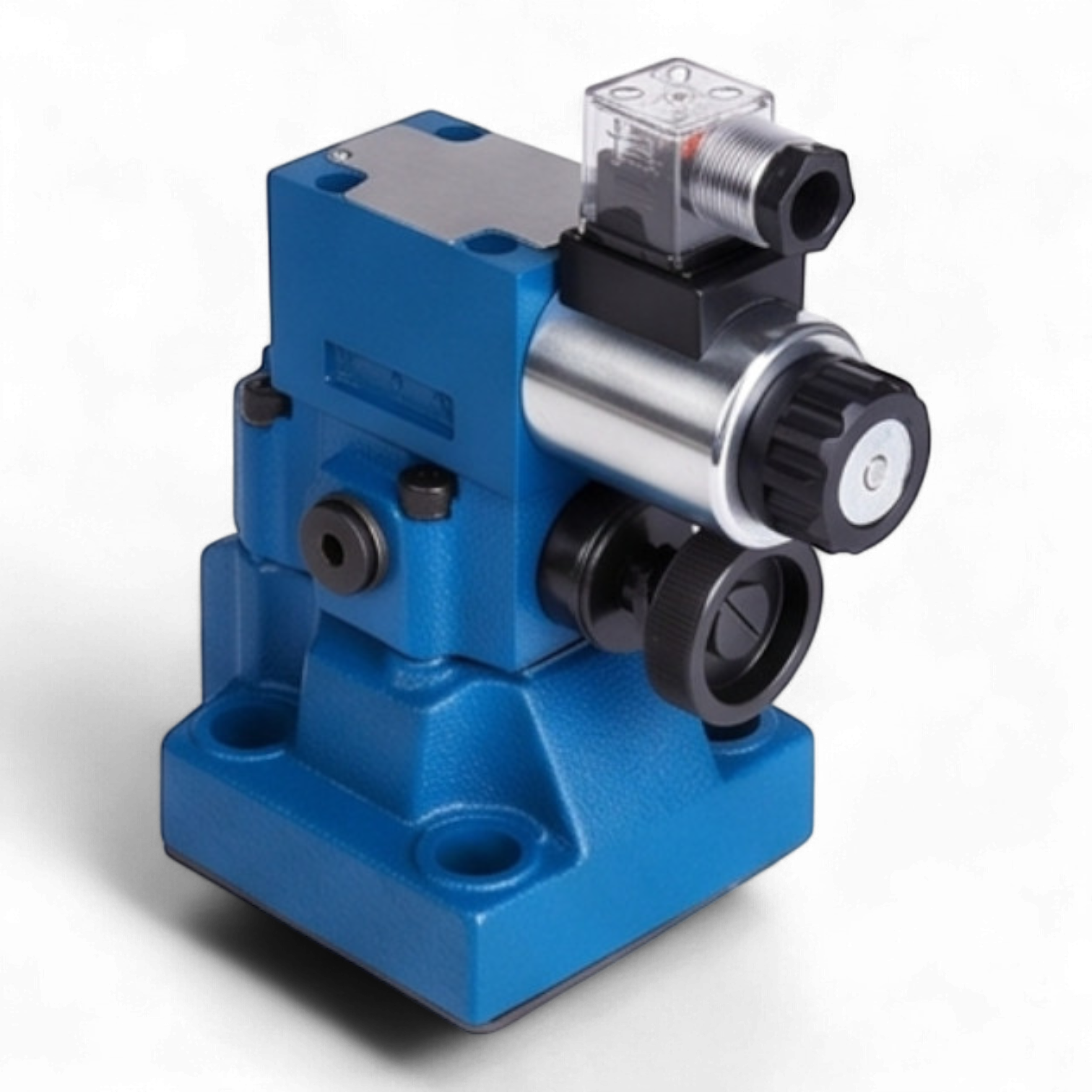

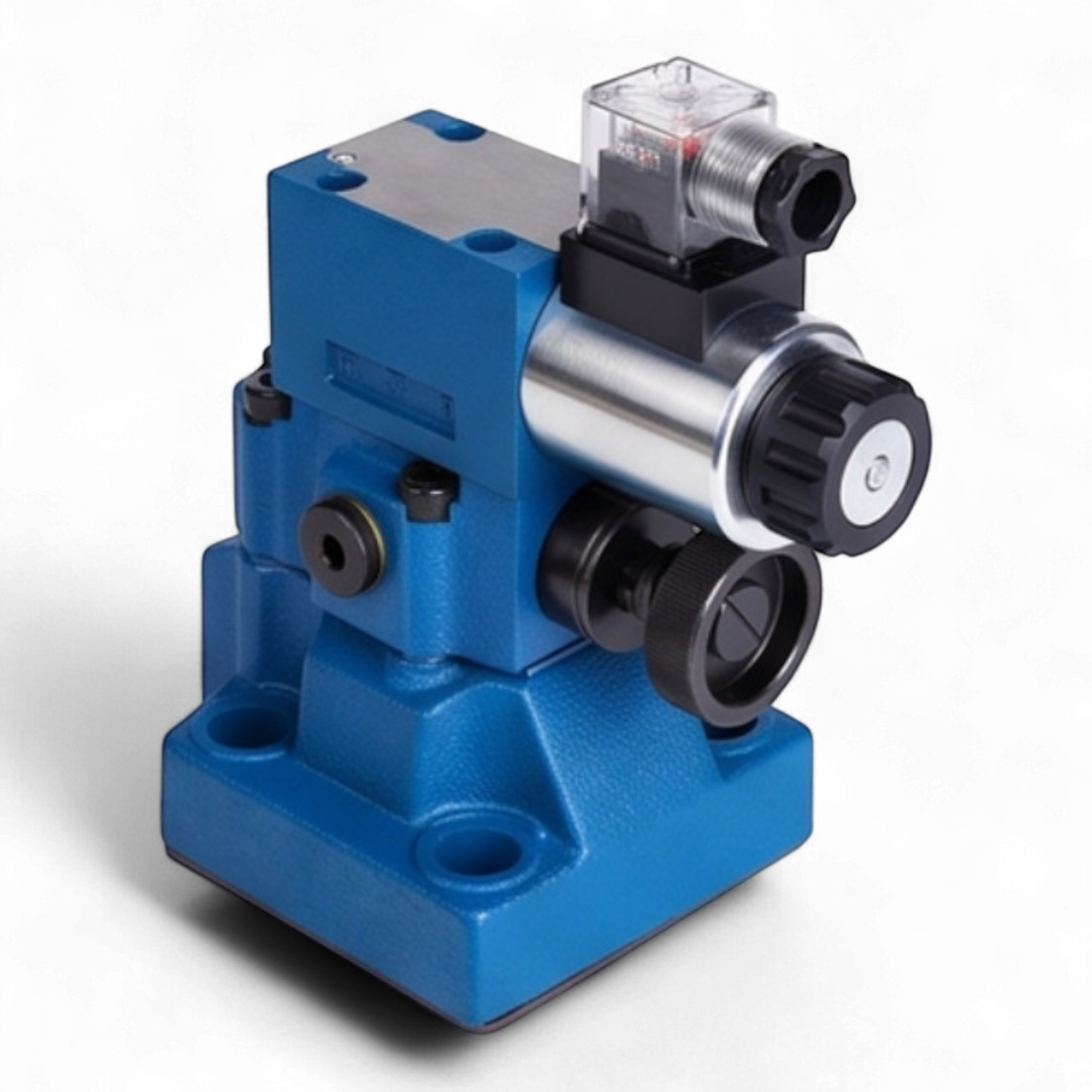

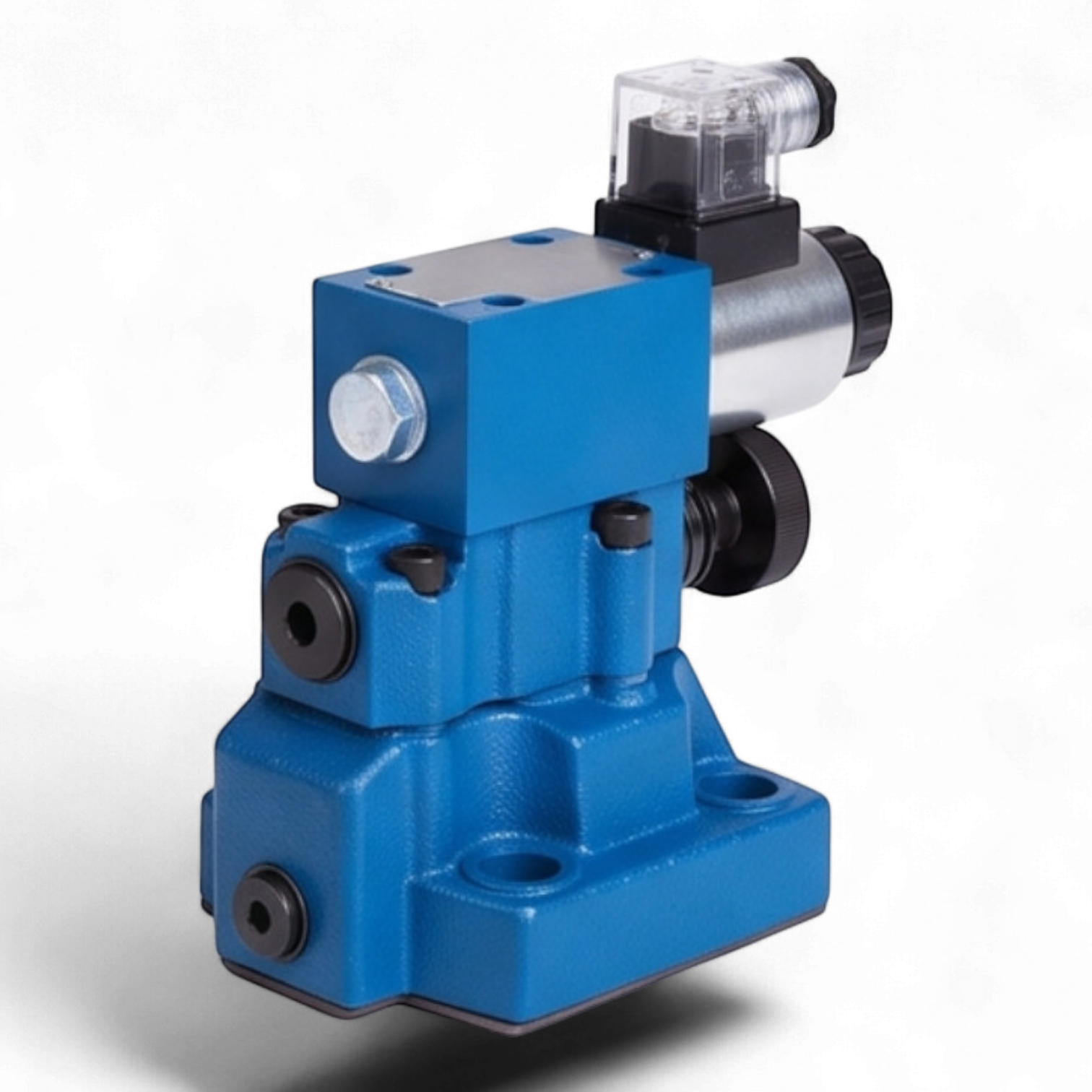

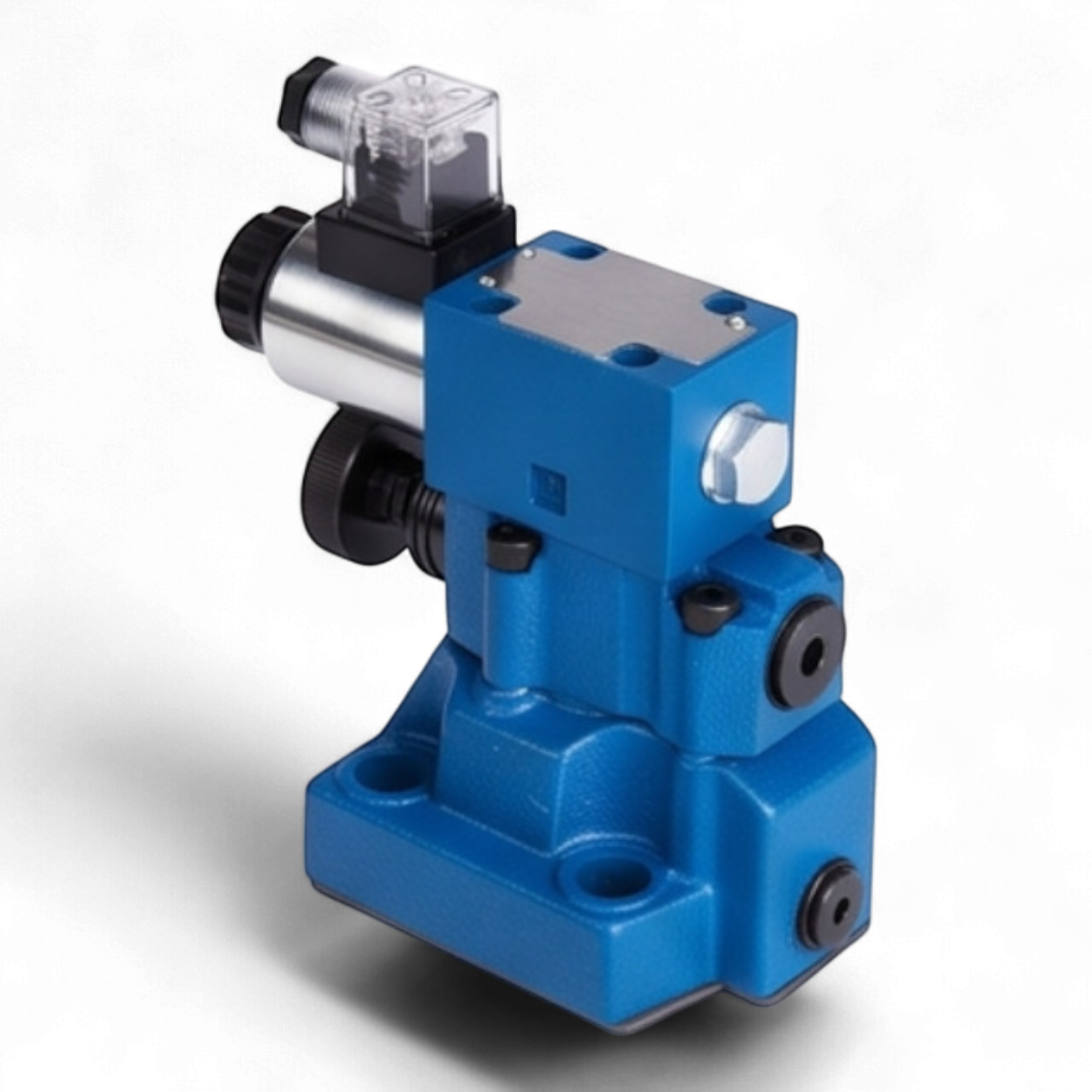

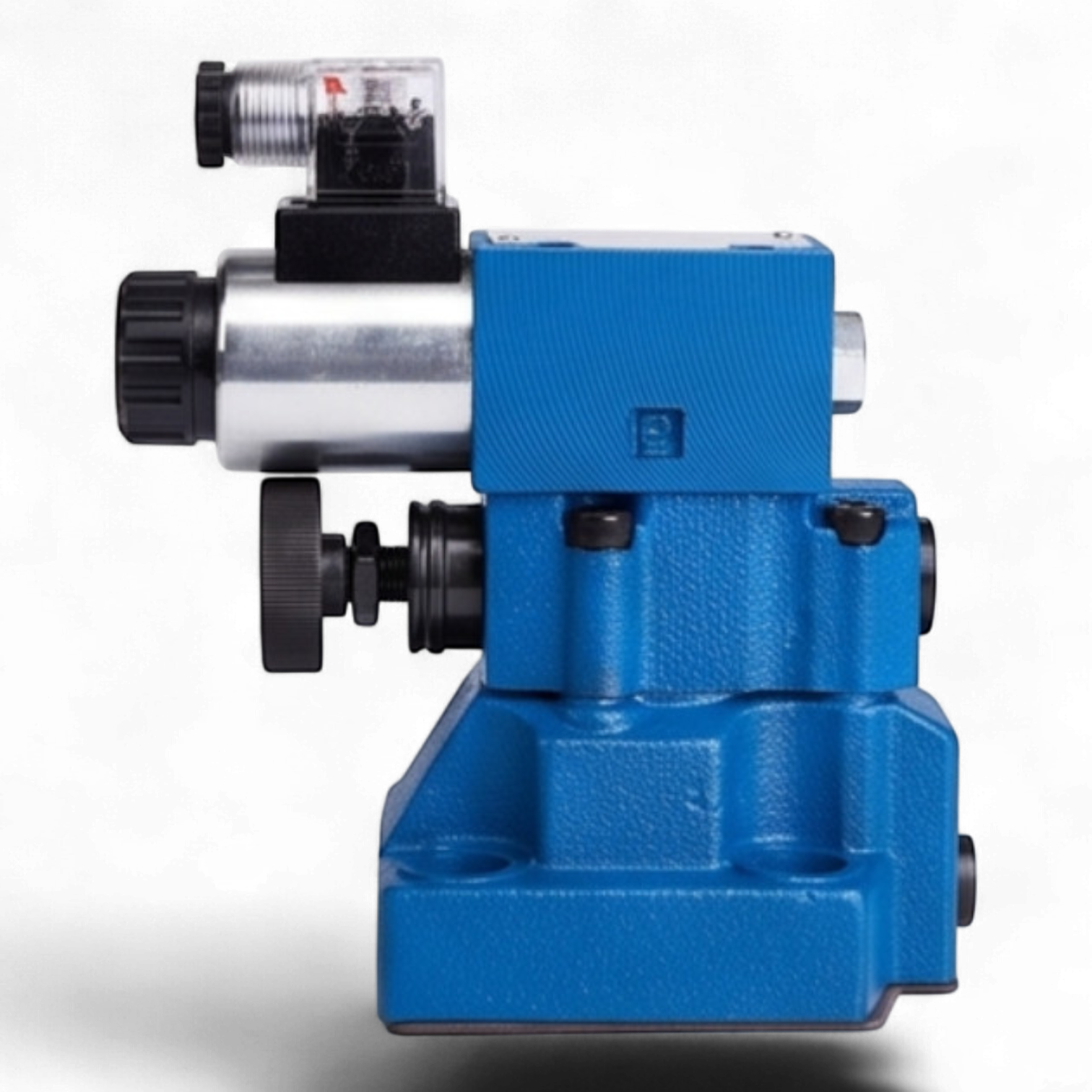

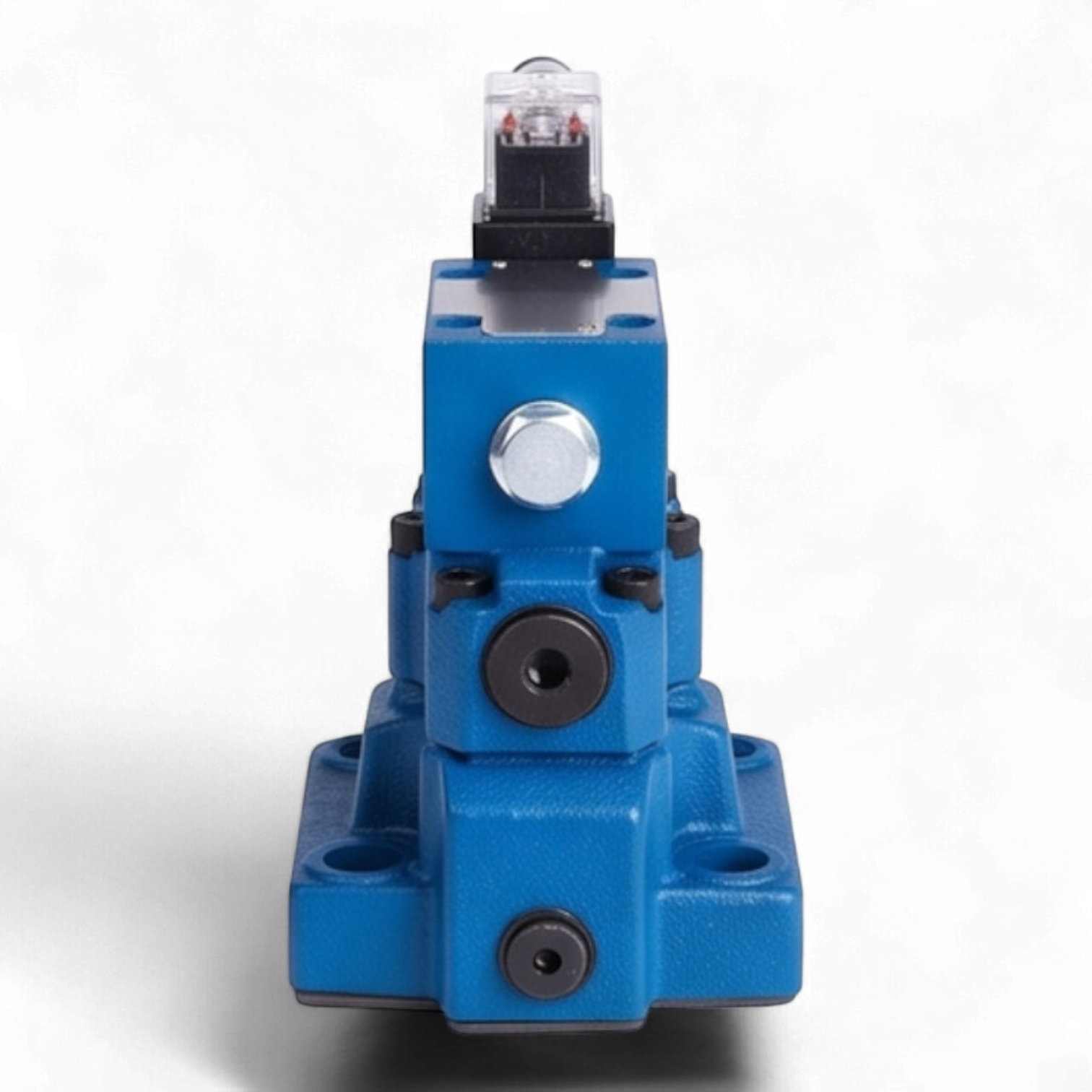

Техническое описание гидроклапана МКПВ-20/3С4Р3.110
Гидроклапан предохранительный МКПВ-20/3С4Р3.110 относится к категории аппаратуры непрямого действия и предназначен для поддержания установленного давления в гидравлических системах станков и мобильной техники, защиты от превышения давления и дистанционной разгрузки системы.
Технические характеристики
- Условный проход (Ду): 20 мм
- Тип монтажа: Стыковой (согласно ISO 6264, CETOP R08)
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0–35,0 МПа (50–350 бар)
- Номинальный расход рабочей жидкости: 160 л/мин
- Тип управления разгрузкой: Электромагнитное, пилотное (внешний пилот ВЕ6.574А.В110)
- Режим разгрузки: Нормально-нагруженный (разгрузка происходит при подаче напряжения на электромагнит)
- Параметры электропитания: Переменный ток (AC) 110В / 50Гц
- Степень защиты: IP65
- Климатическое исполнение: УХЛ4
Конструктивные особенности
Клапан оснащен ручным регулировочным устройством (рукоятка) для настройки порога срабатывания. Конструкция стыкового исполнения обеспечивает высокую герметичность и удобство обслуживания без демонтажа трубопроводов. Электрическое соединение осуществляется через разъем DIN 43650 A со светодиодной индикацией состояния.
Структура условного обозначения
| Код | Расшифровка |
|---|---|
| МКПВ | Микроклапан предохранительный (тип устройства) |
| 20 | Условный проход 20 мм |
| 3 | Номинальное давление 32 МПа |
| С | Стыковой способ монтажа |
| 4 | Электромагнитное управление разгрузкой, нормально-нагруженный |
| Р | Регулировочное устройство — рукоятка |
| 3 | Давление настройки до 32 МПа |
| 110 | Напряжение питания электромагнита ~110В |
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
50-350
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
320
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
