Описание

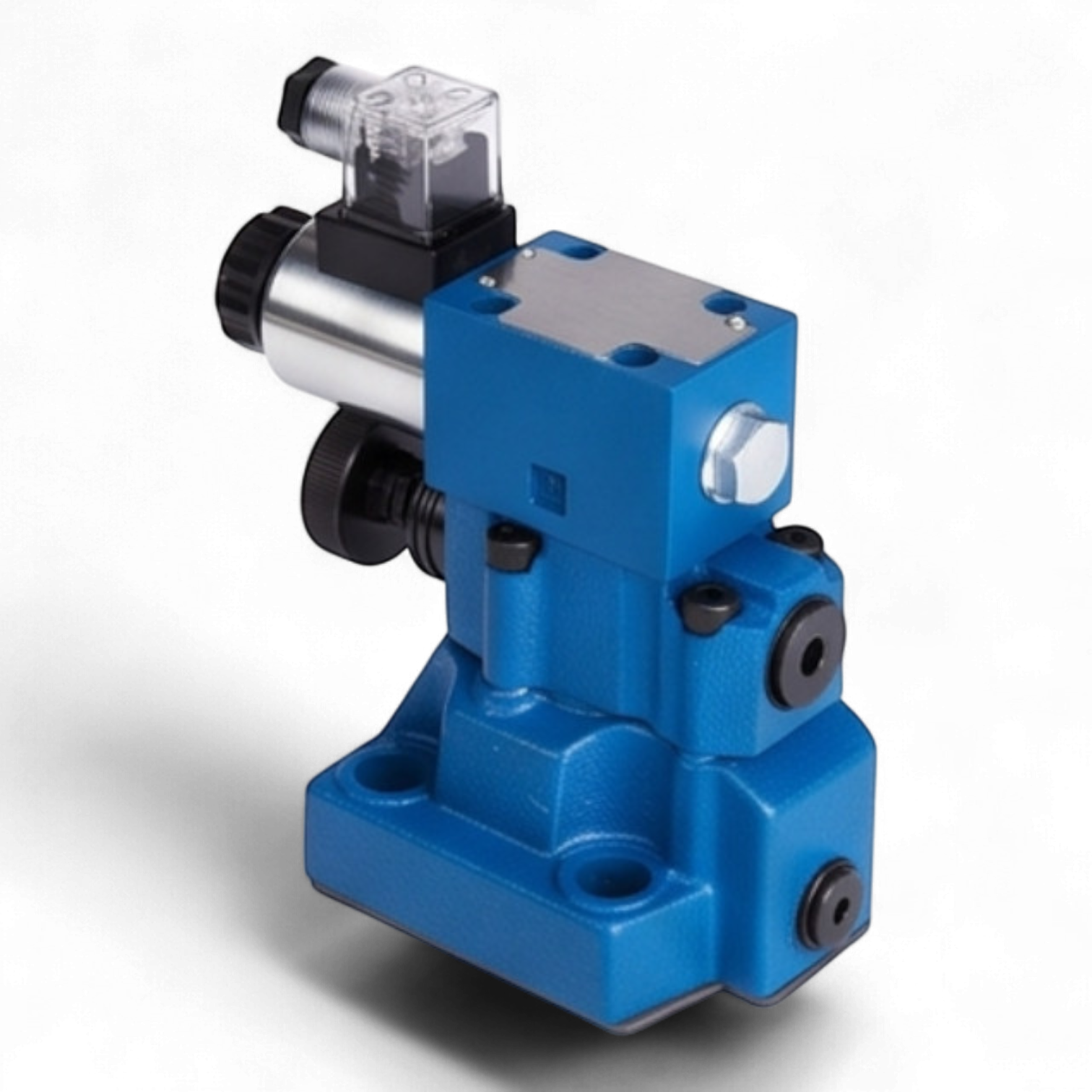

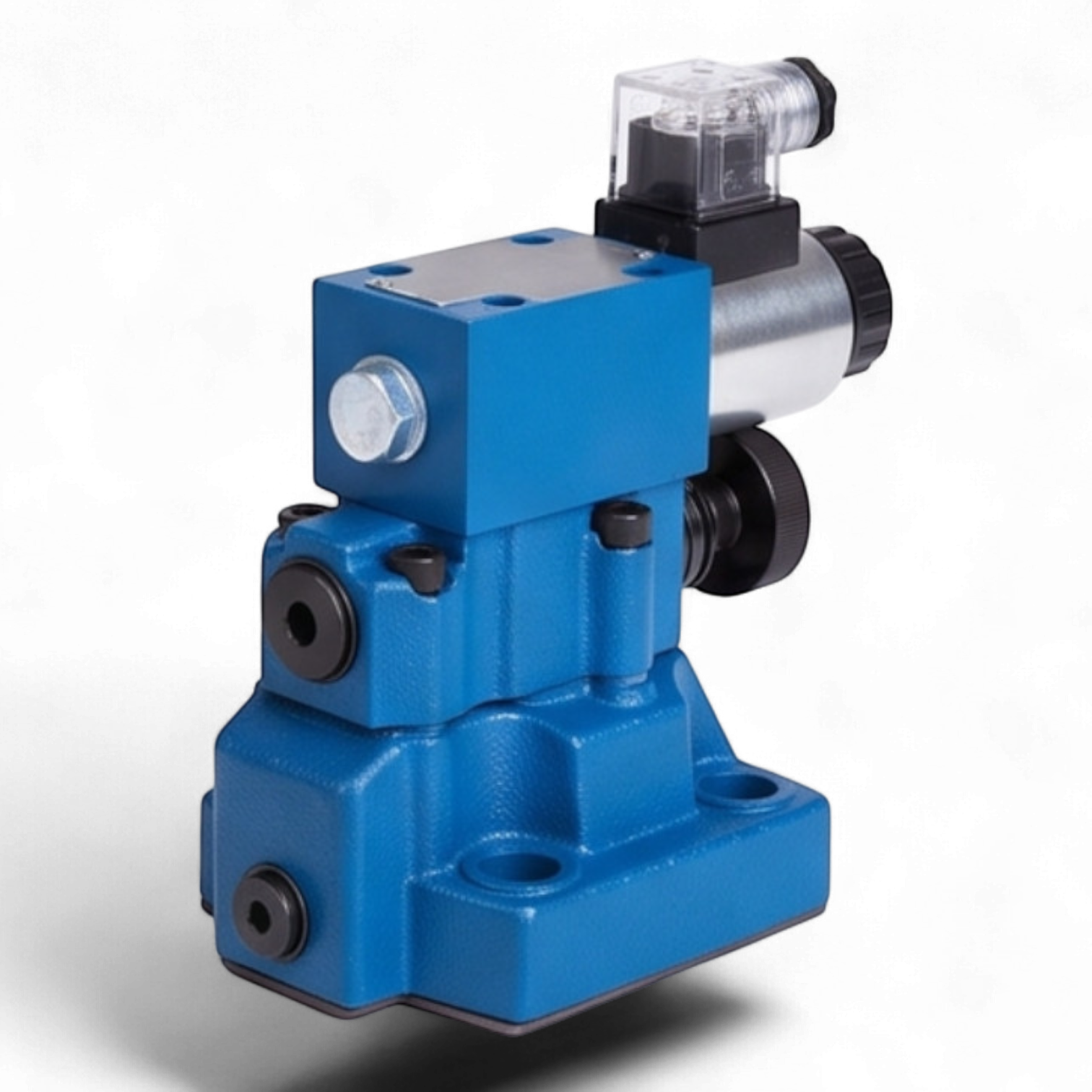

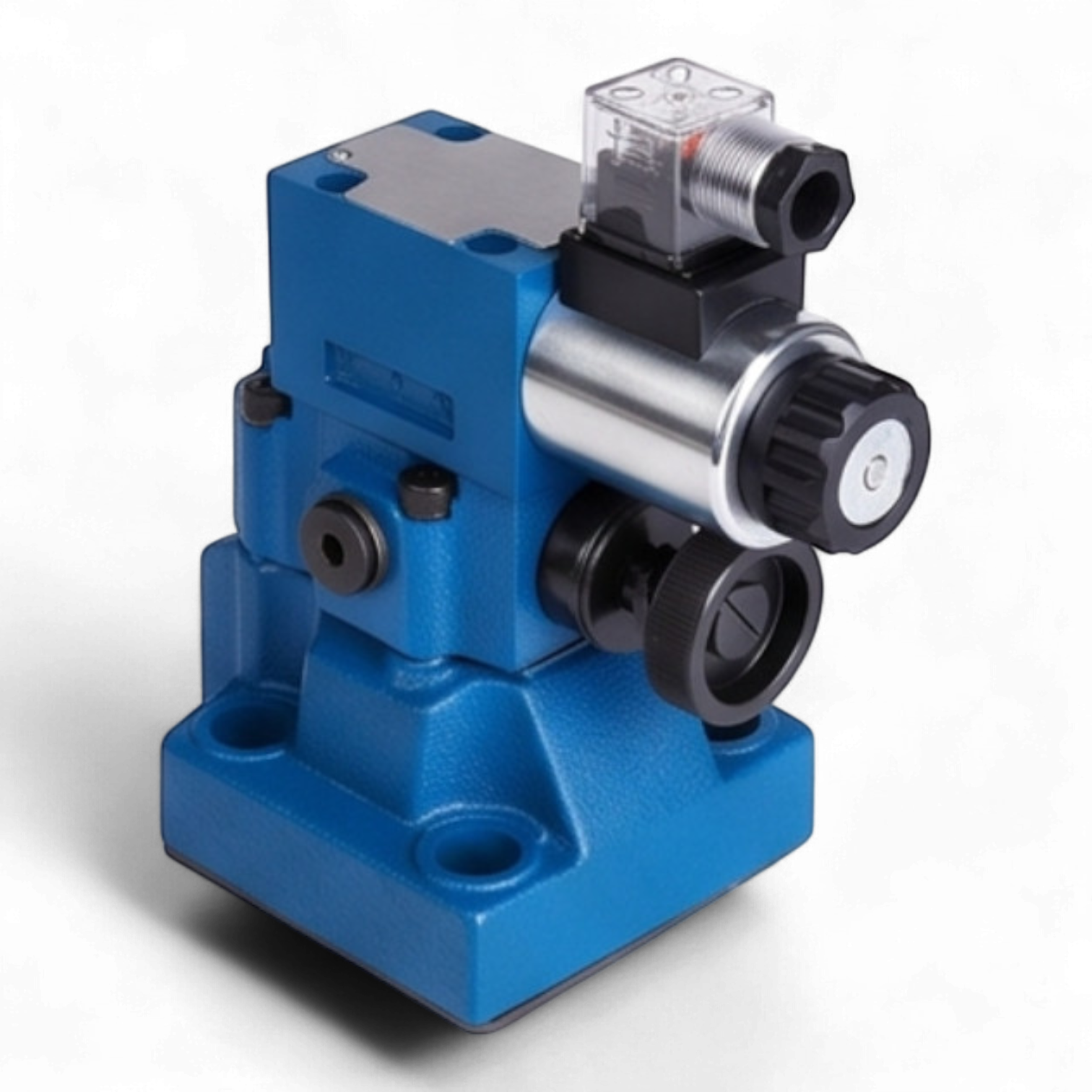

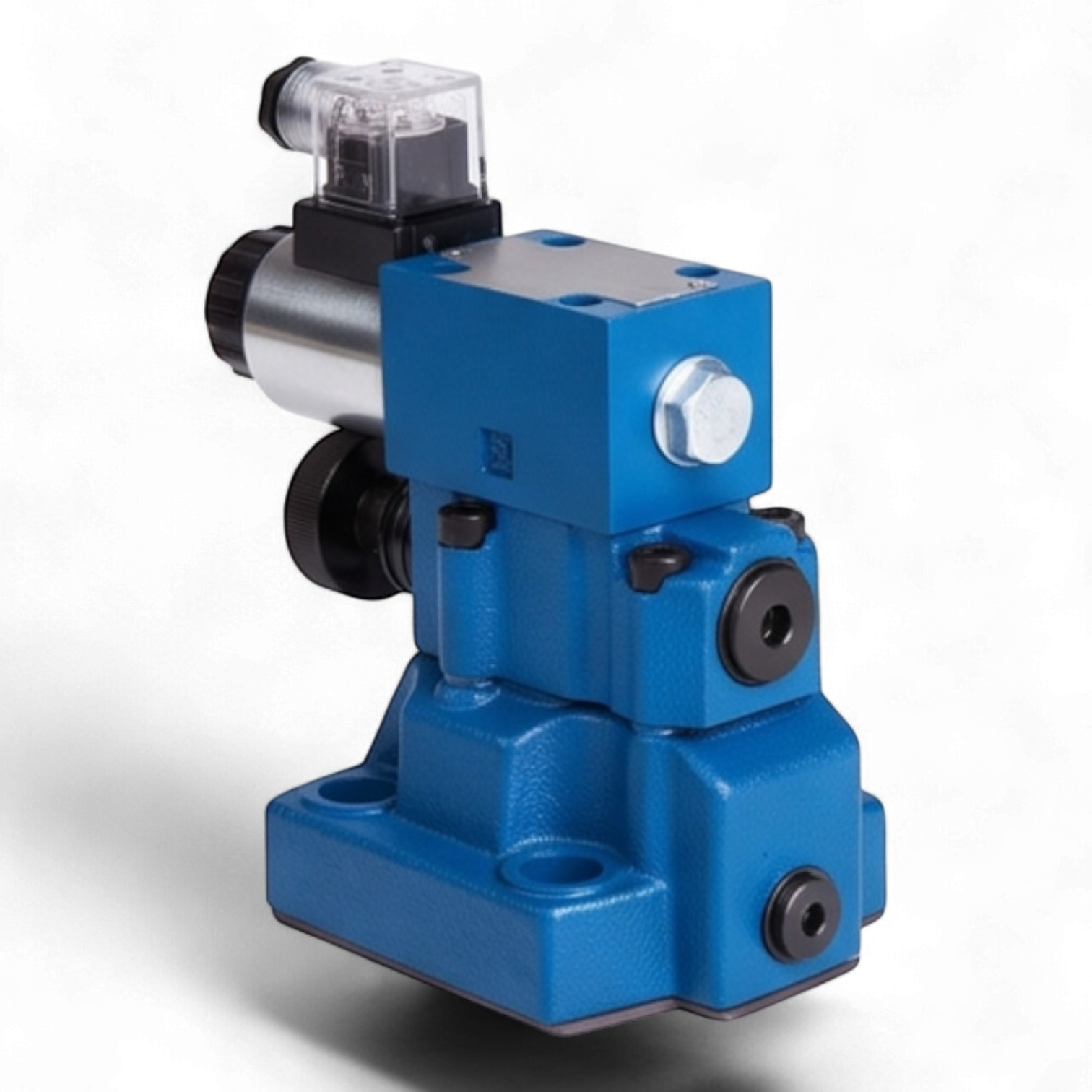

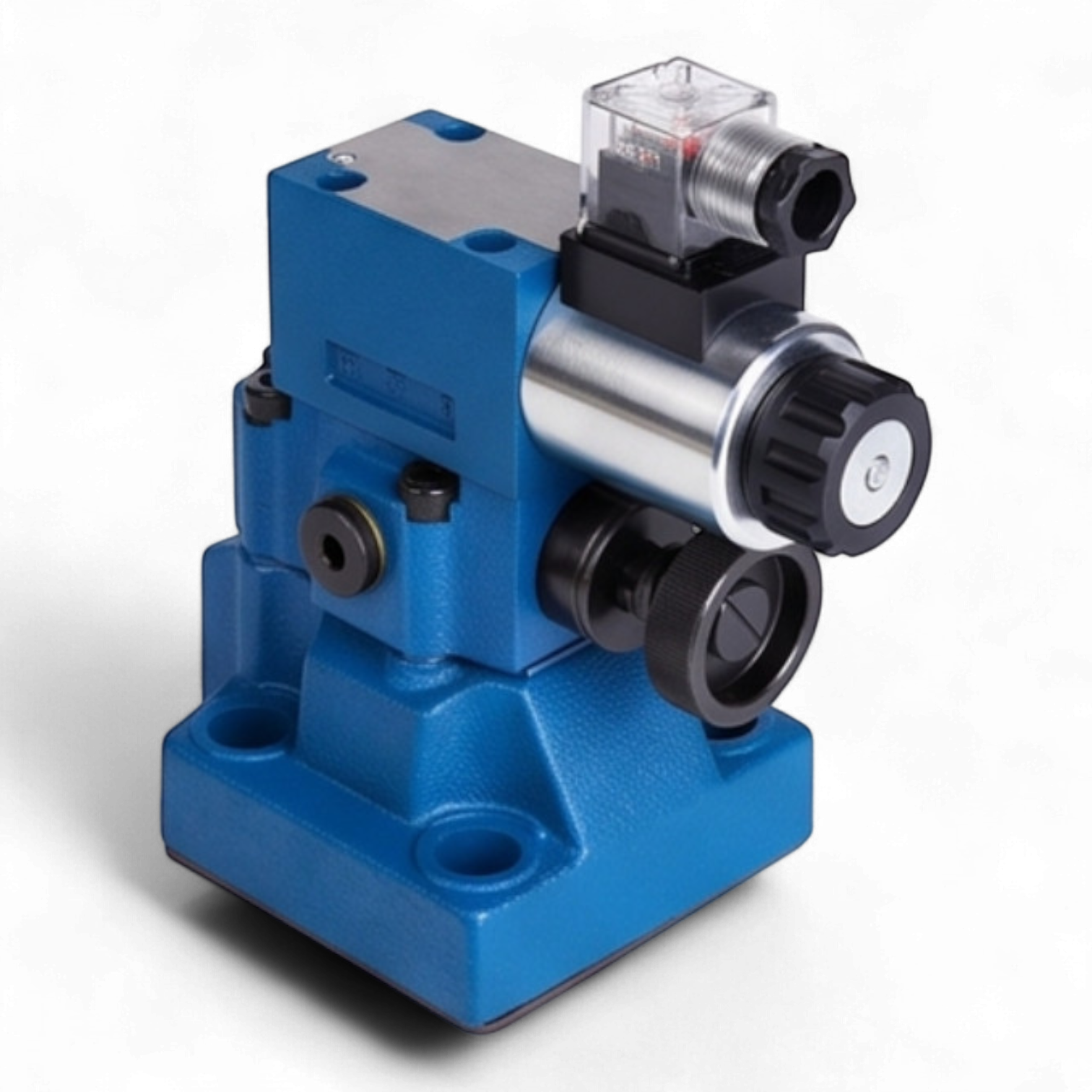

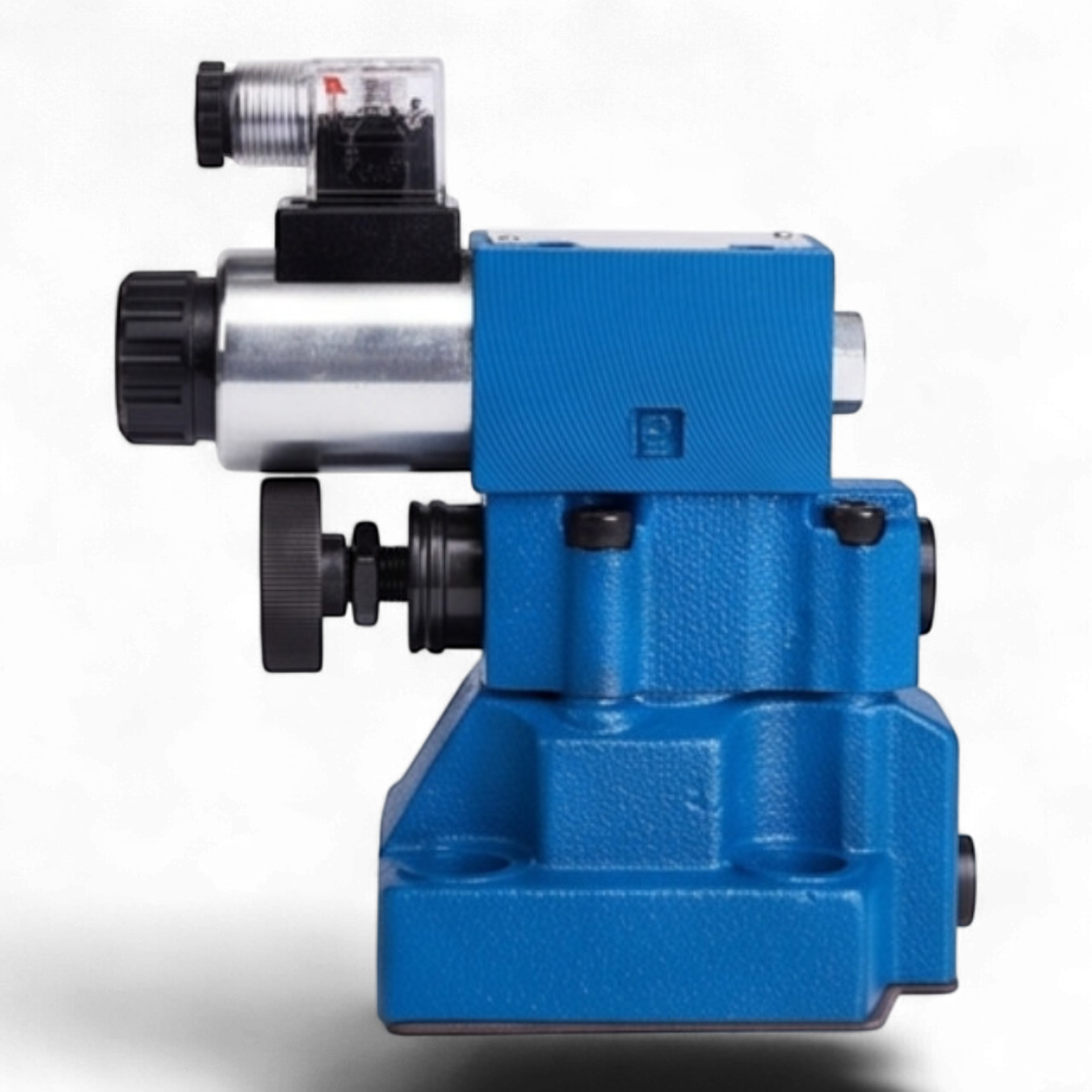

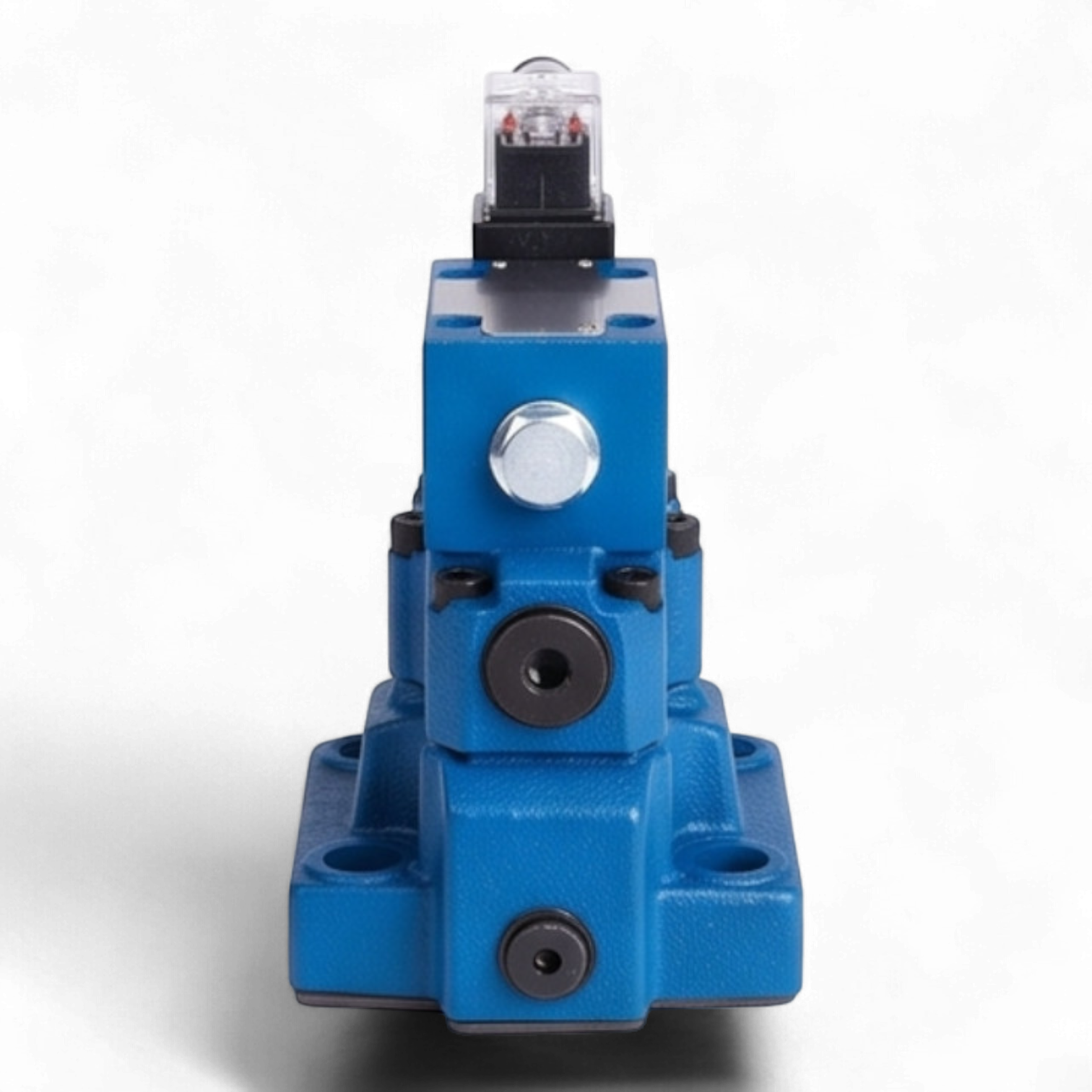

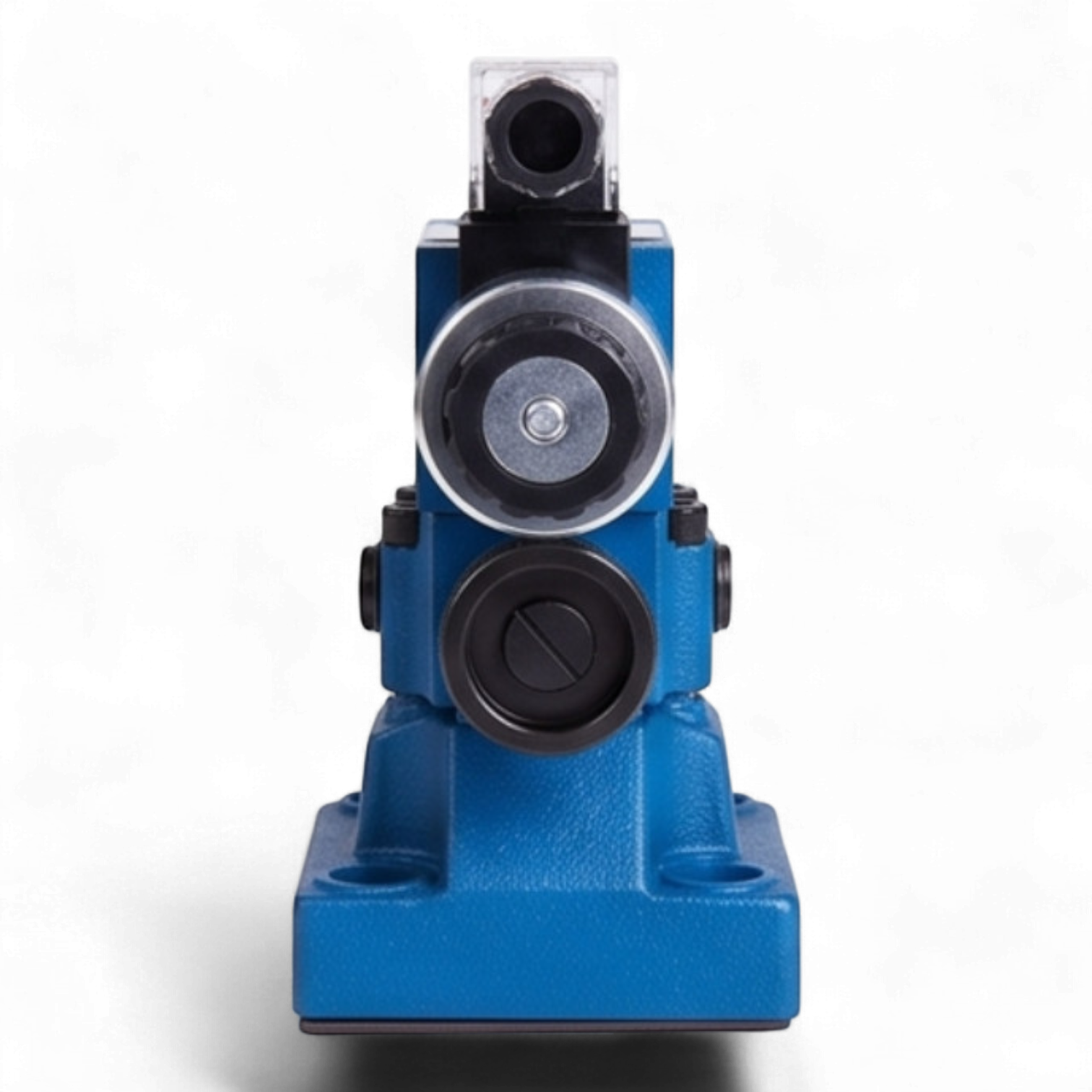

Техническое описание гидроклапана МКПВ-20/3С4Р3.24
Гидроклапан предохранительный МКПВ-20/3С4Р3.24 непрямого действия предназначен для поддержания установленного давления в гидравлических системах станков и мобильной техники, защиты от превышения давления и дистанционной разгрузки системы. Конструкция клапана предусматривает стыковой монтаж на плиту (стандарт присоединения ISO 6264, типоразмер CETOP R08).
Технические характеристики
- Условный проход (Ду): 20 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0–35,0 МПа (50–350 бар)
- Номинальный расход рабочей жидкости: 160 л/мин
- Тип управления разгрузкой: электромагнитное (пилотный клапан ВЕ6.574А.Г24)
- Напряжение питания соленоида: 24 В постоянного тока (DC)
- Исполнение по разгрузке: нормально-нагруженный (разгрузка происходит при подаче сигнала на электромагнит)
- Регулировочный элемент: рукоятка
- Класс защиты: IP65
- Вязкость рабочей жидкости: 10–400 сСт
Конструктивные особенности
Клапан состоит из основного каскада и вспомогательного пилотного клапана. Стыковой тип монтажа обеспечивает высокую герметичность соединения и удобство технического обслуживания без демонтажа трубопроводов. Наличие светодиодной индикации на разъеме DIN43650 A позволяет визуально контролировать подачу управляющего напряжения.
Характеристики
Условный проход, мм
20
Номинальный расход, л/мин
160
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R08
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
50-350
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
24В
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
320
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED DC
Модель пилотного клапана
ВЕ6.574А.Г24
