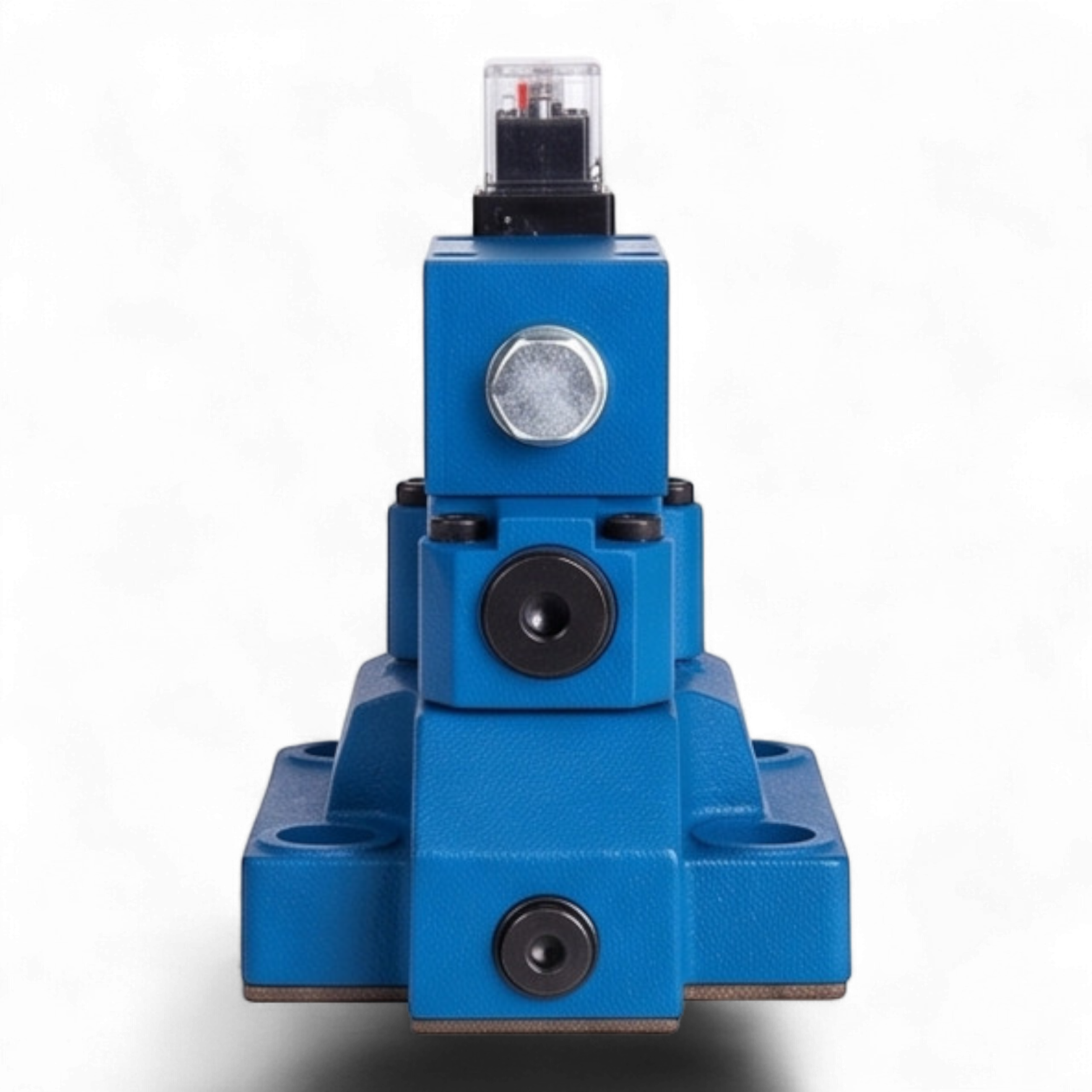

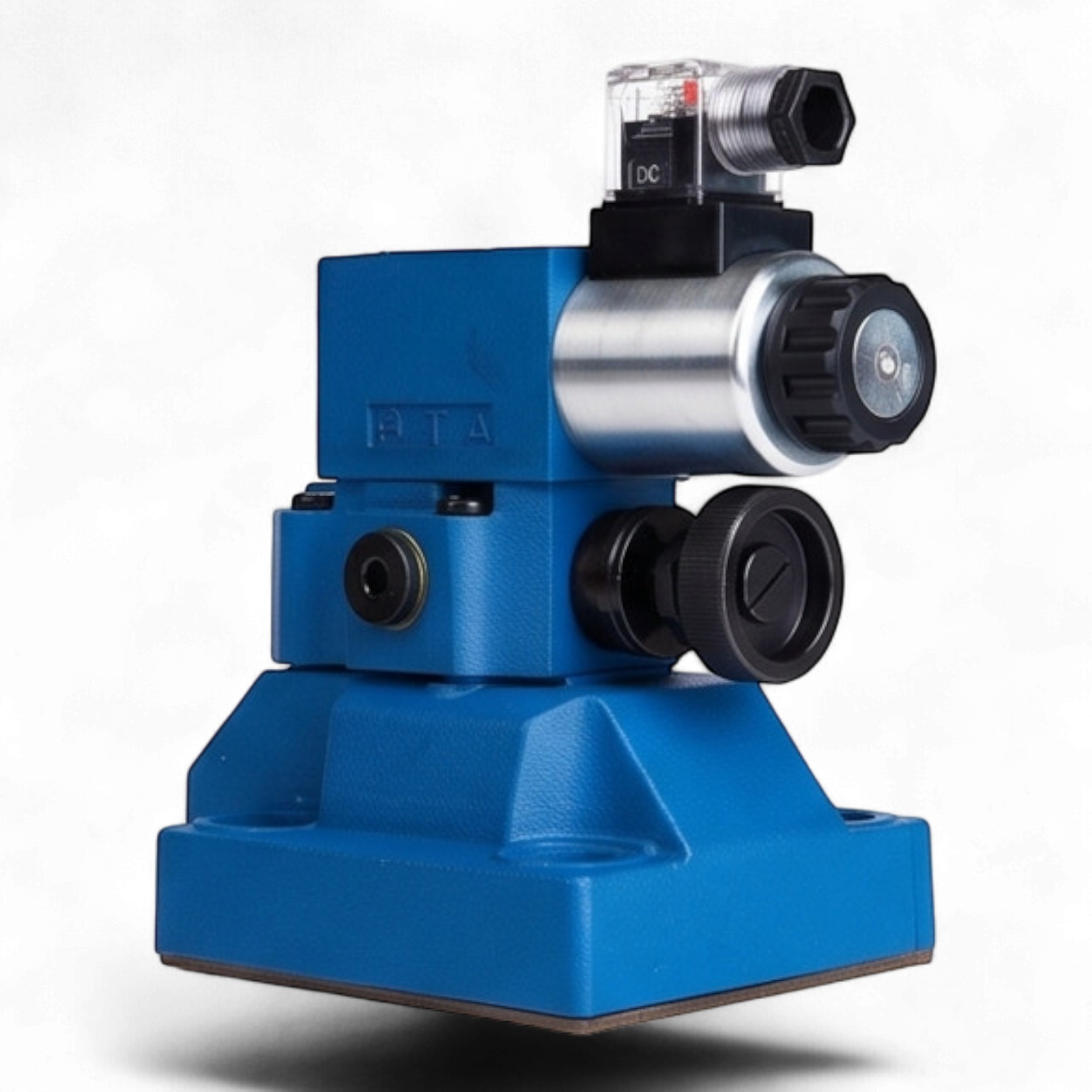

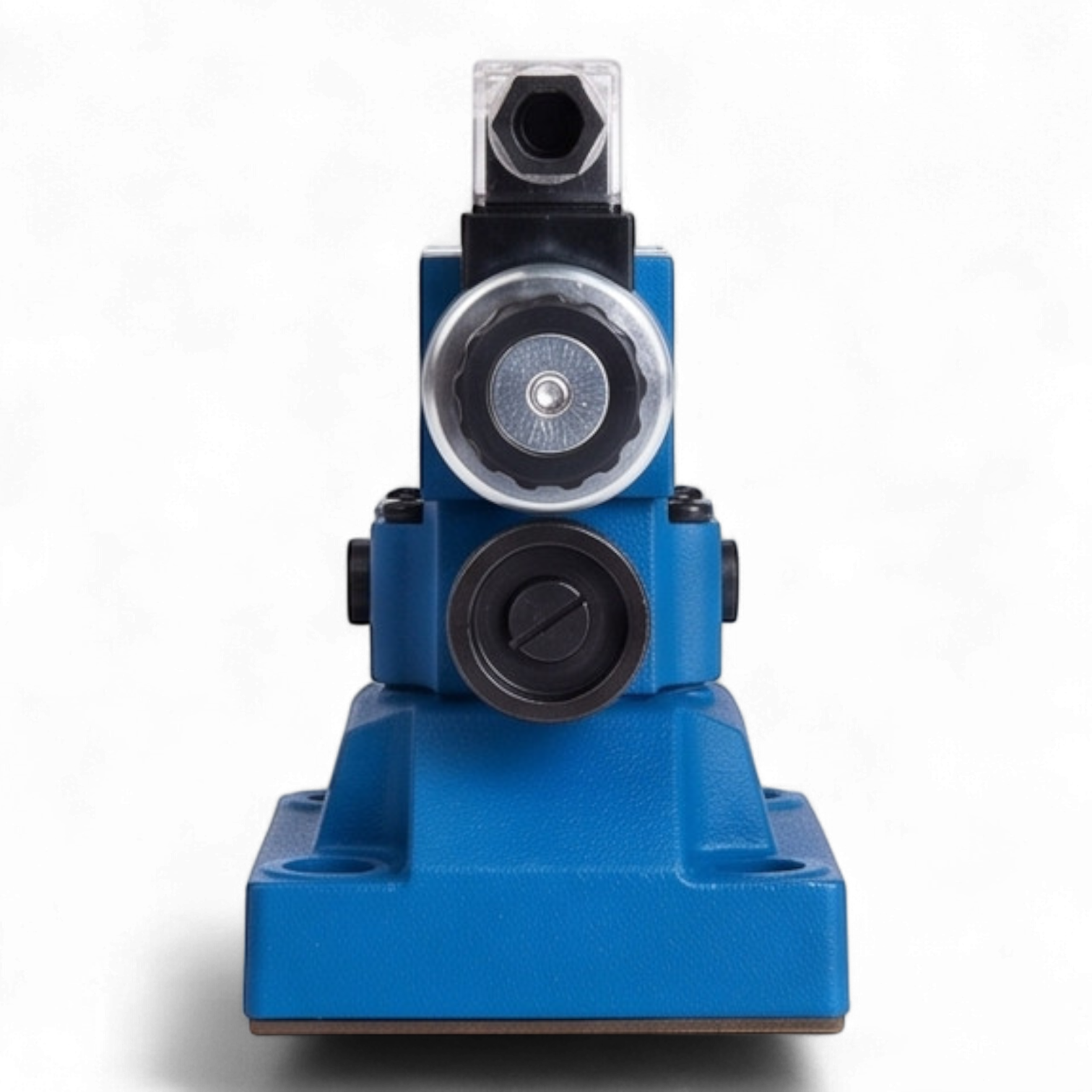

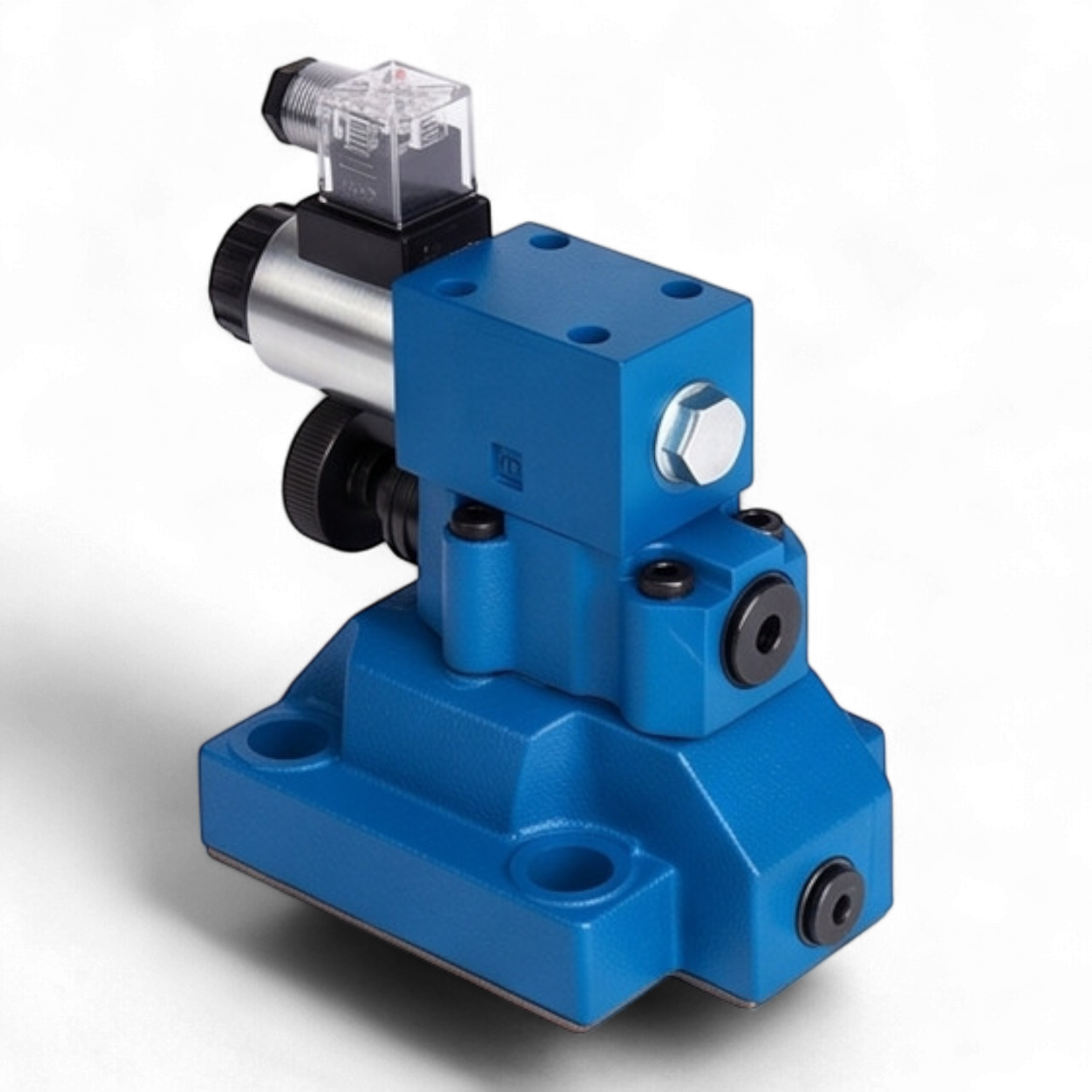

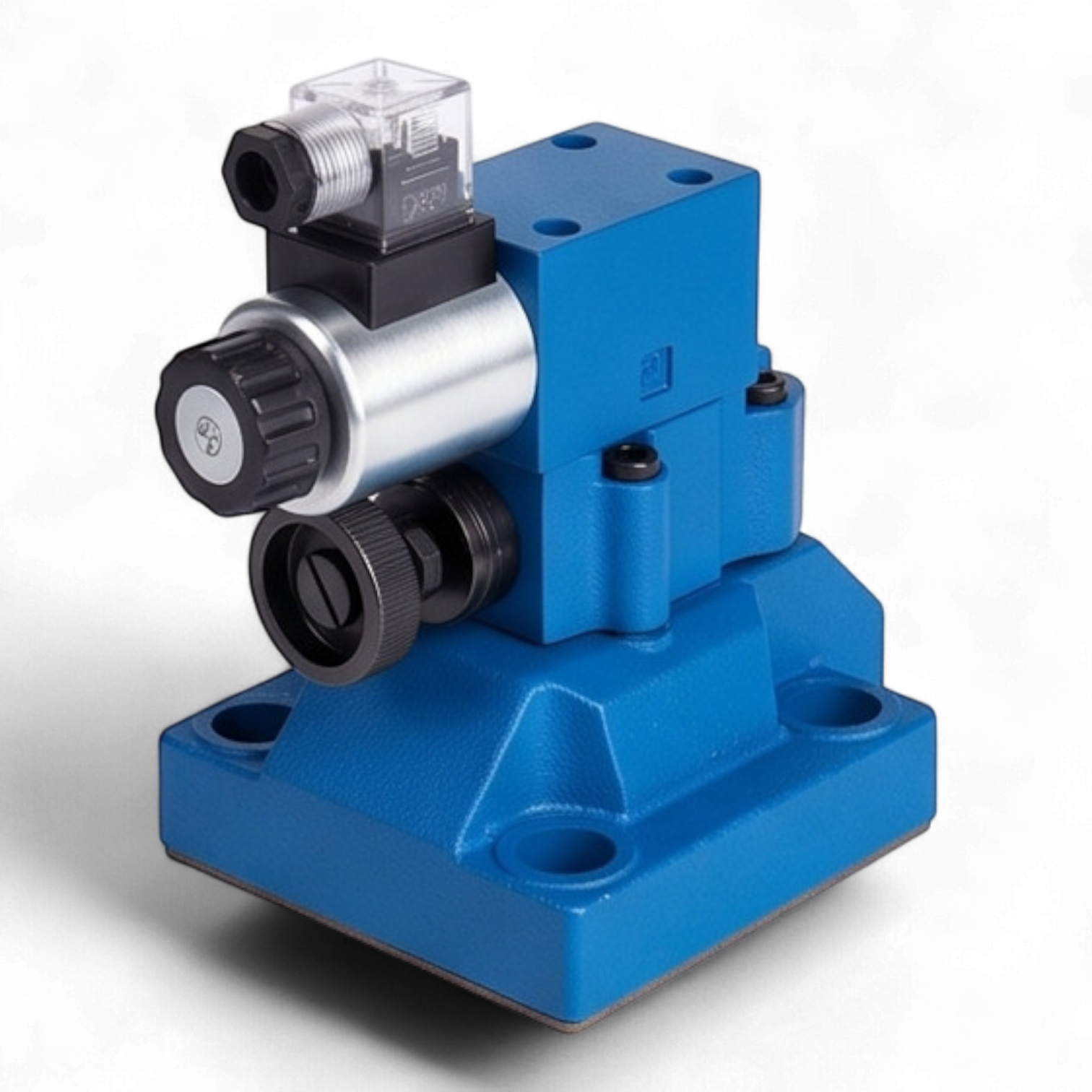

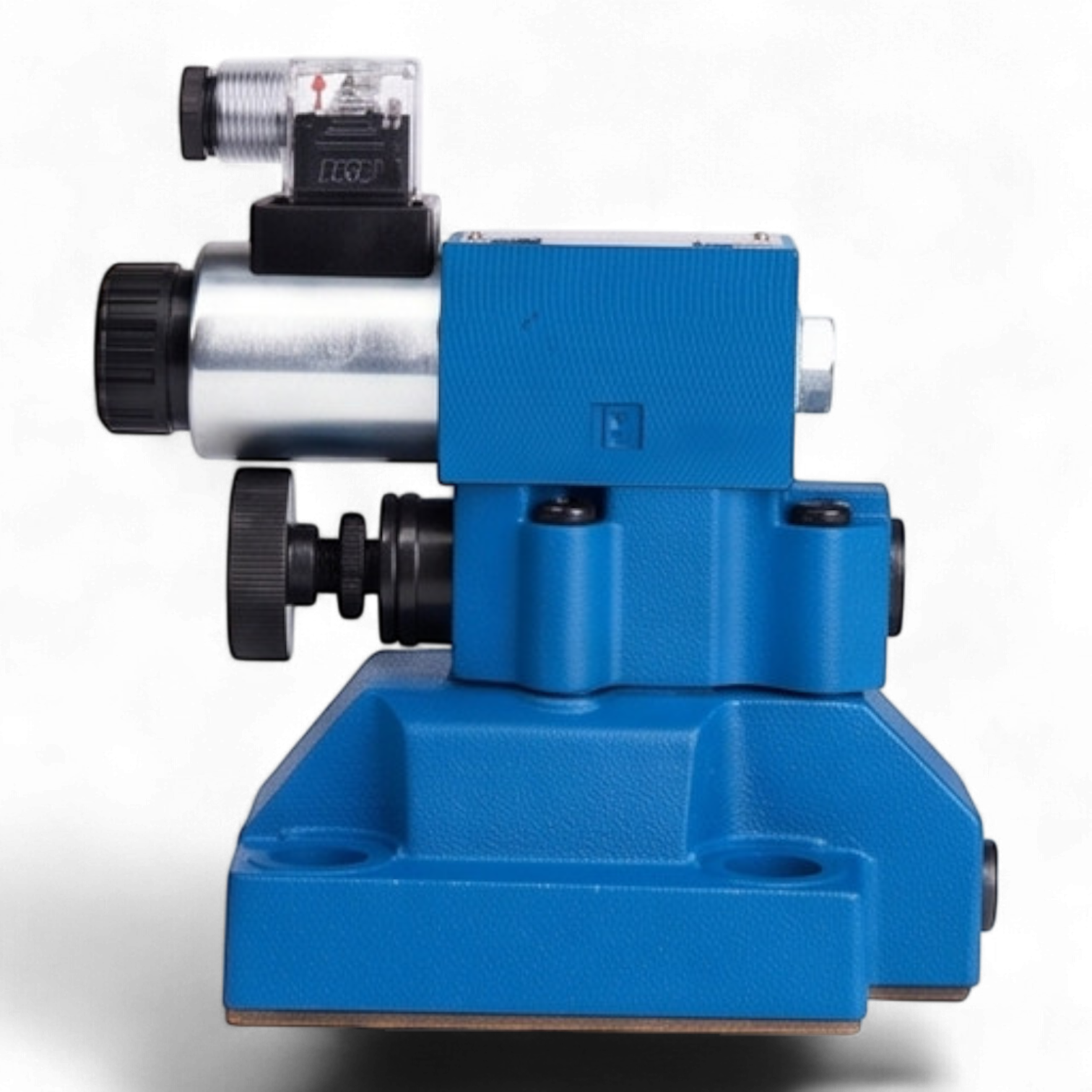

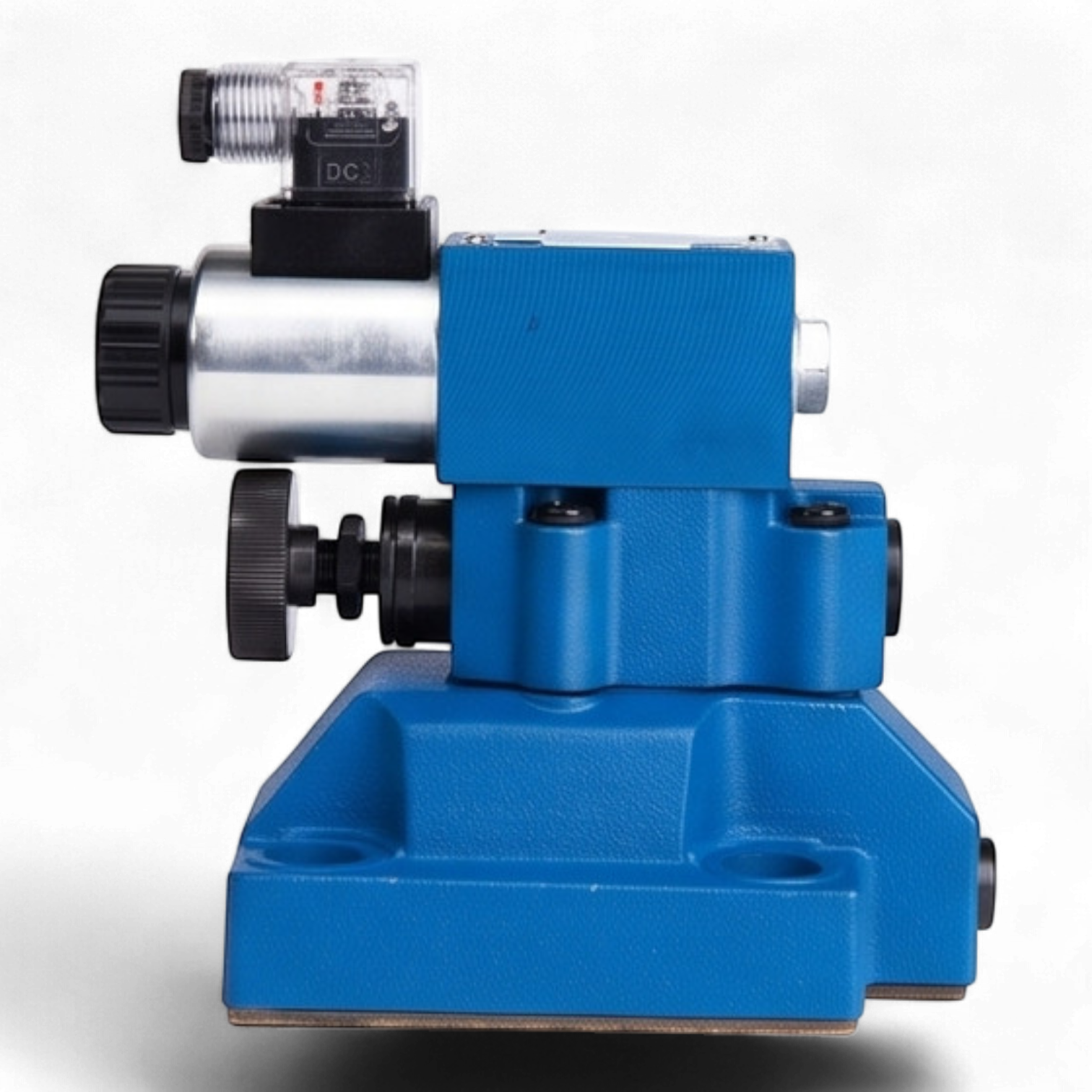

Техническое описание гидроклапана МКПВ-32/3С2Р1
Предохранительный гидроклапан непрямого действия МКПВ-32/3С2Р1 предназначен для поддержания установленного давления в гидравлических системах, защиты от превышения номинального давления и обеспечения дистанционной разгрузки системы. Устройство относится к категории нормально-разгруженных клапанов со стыковым типом монтажа (согласно ISO 6264).
Технические характеристики
- Условный проход (Ду): 32 мм
- Номинальный расход: 320 л/мин
- Диапазон регулирования давления: 0,5 – 12,5 МПа (5 – 125 бар)
- Номинальное давление настройки: 10 МПа (100 бар)
- Тип управления разгрузкой: Гидравлическое, дистанционное
- Регулировочный орган: Рукоятка
- Класс защиты: IP65
- Вязкость рабочей жидкости: 10 – 400 сСт
Конструктивные особенности и монтаж
Клапан монтируется на плиту (стыковой монтаж), что обеспечивает высокую герметичность и удобство обслуживания. Конструкция включает в себя основной каскад и вспомогательный клапан управления. Гидравлическая схема предусматривает разгрузку насоса при подаче управляющего сигнала.
Маркировка МКПВ-32/3С2Р1
| Код | Значение |
|---|---|
| МКПВ | Тип: Клапан предохранительный взрывной (гидравлический) |
| 32 | Условный проход: 32 мм |
| 3 | Номинальное давление: 32 МПа |
| С | Монтаж: Стыковой |
| 2 | Управление: Дистанционное гидравлическое |
| Р | Регулировка: Рукоятка |
| 1 | Давление настройки: до 10 МПа |
Изделие соответствует промышленным стандартам надежности и предназначено для эксплуатации в составе стационарных и мобильных гидроприводов.
