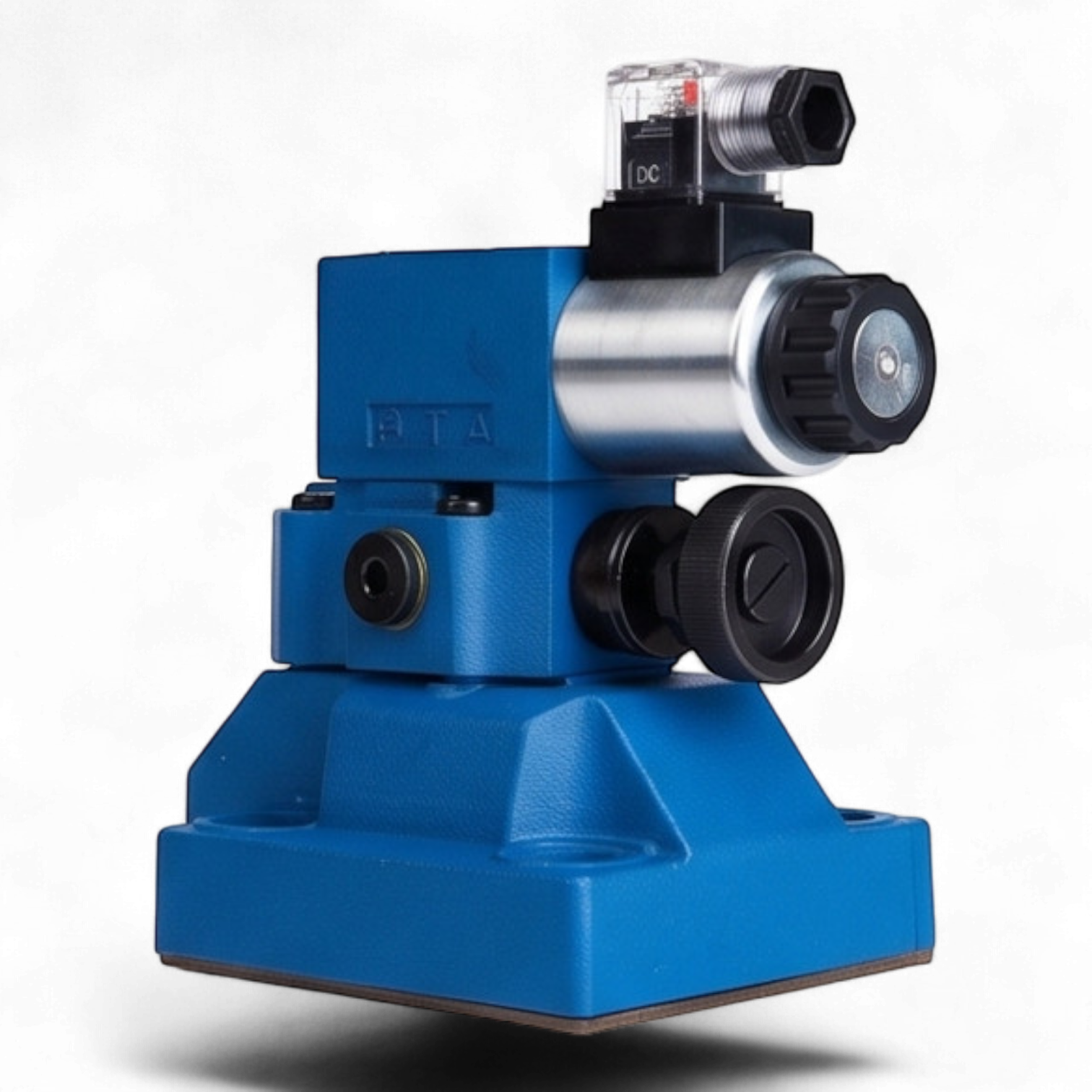

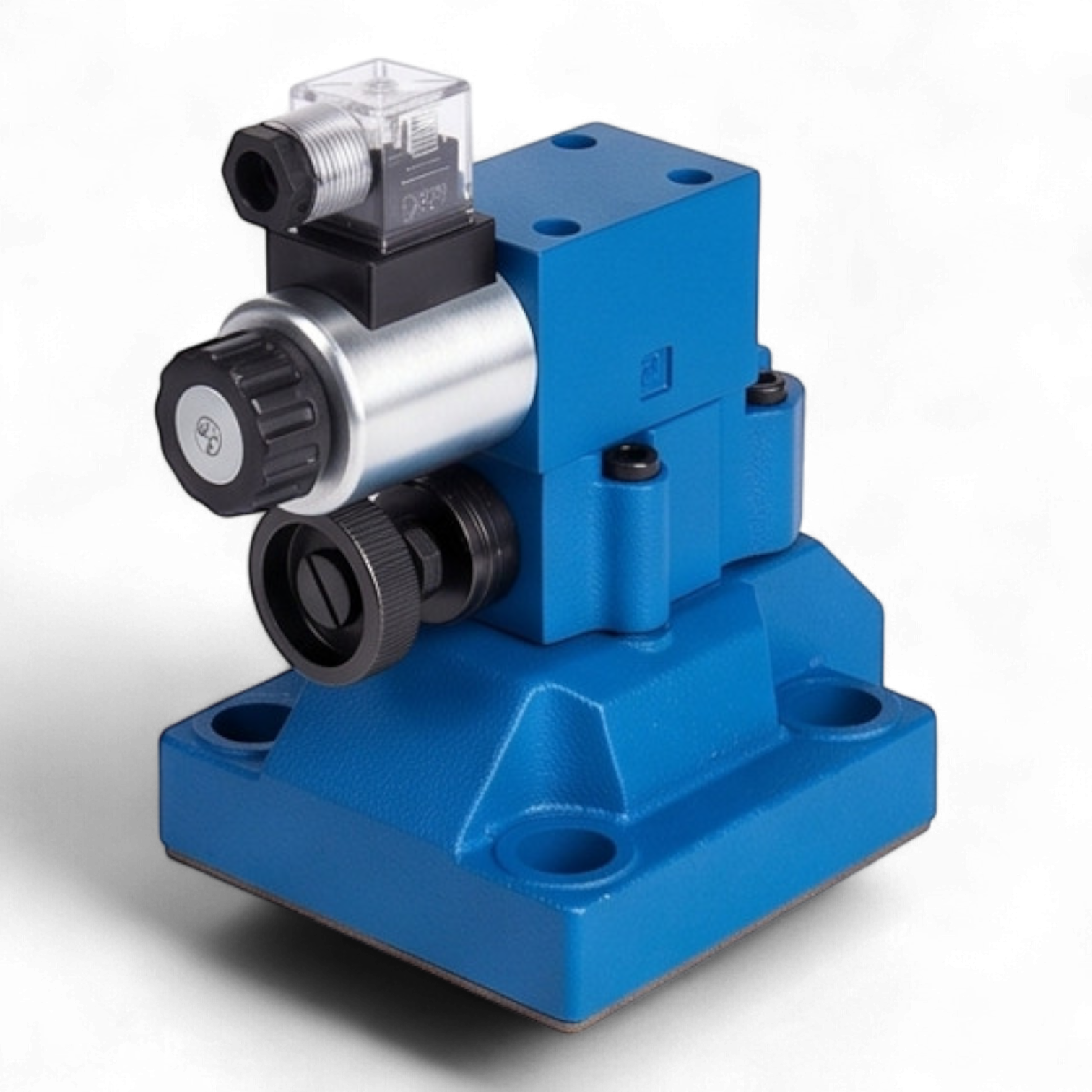

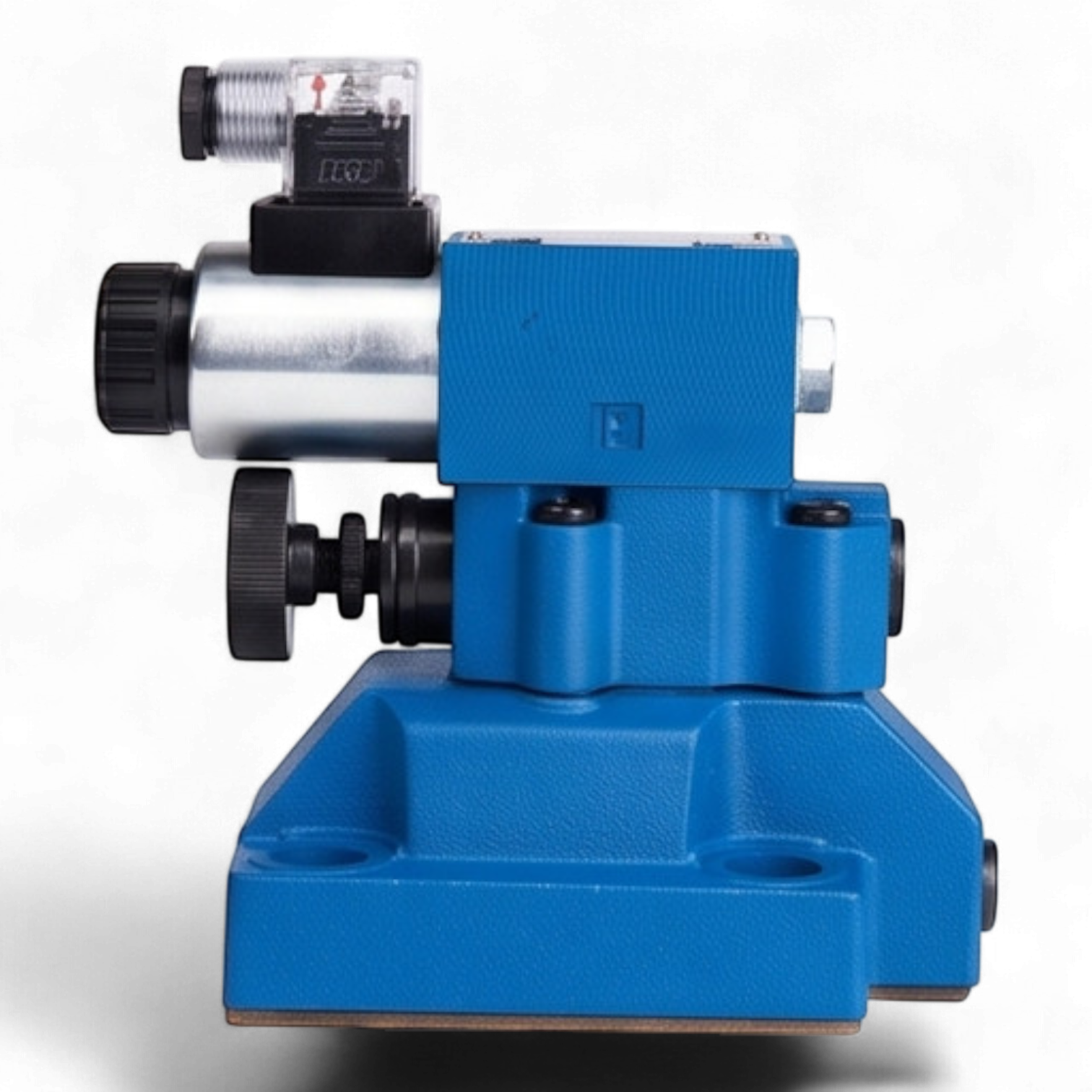

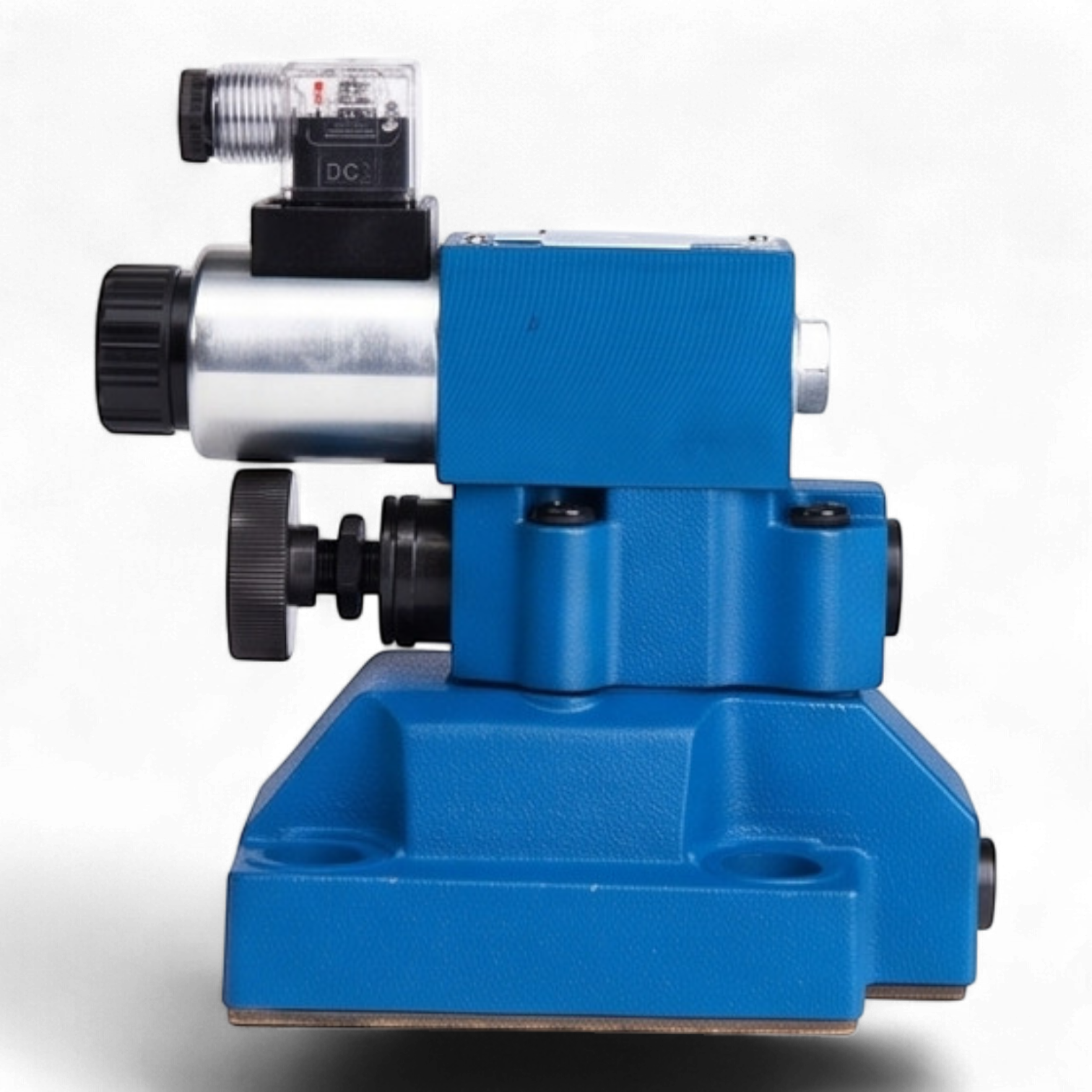

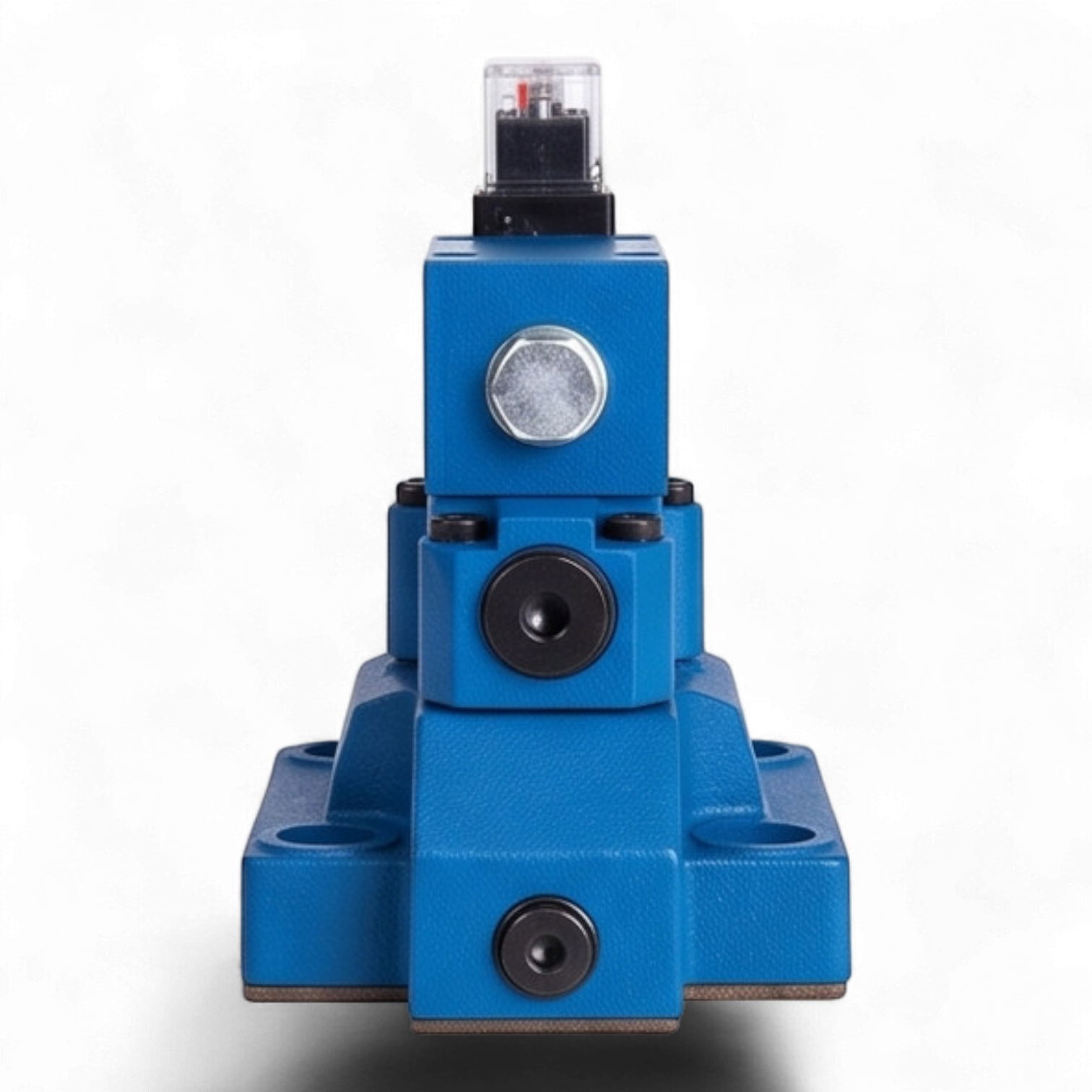

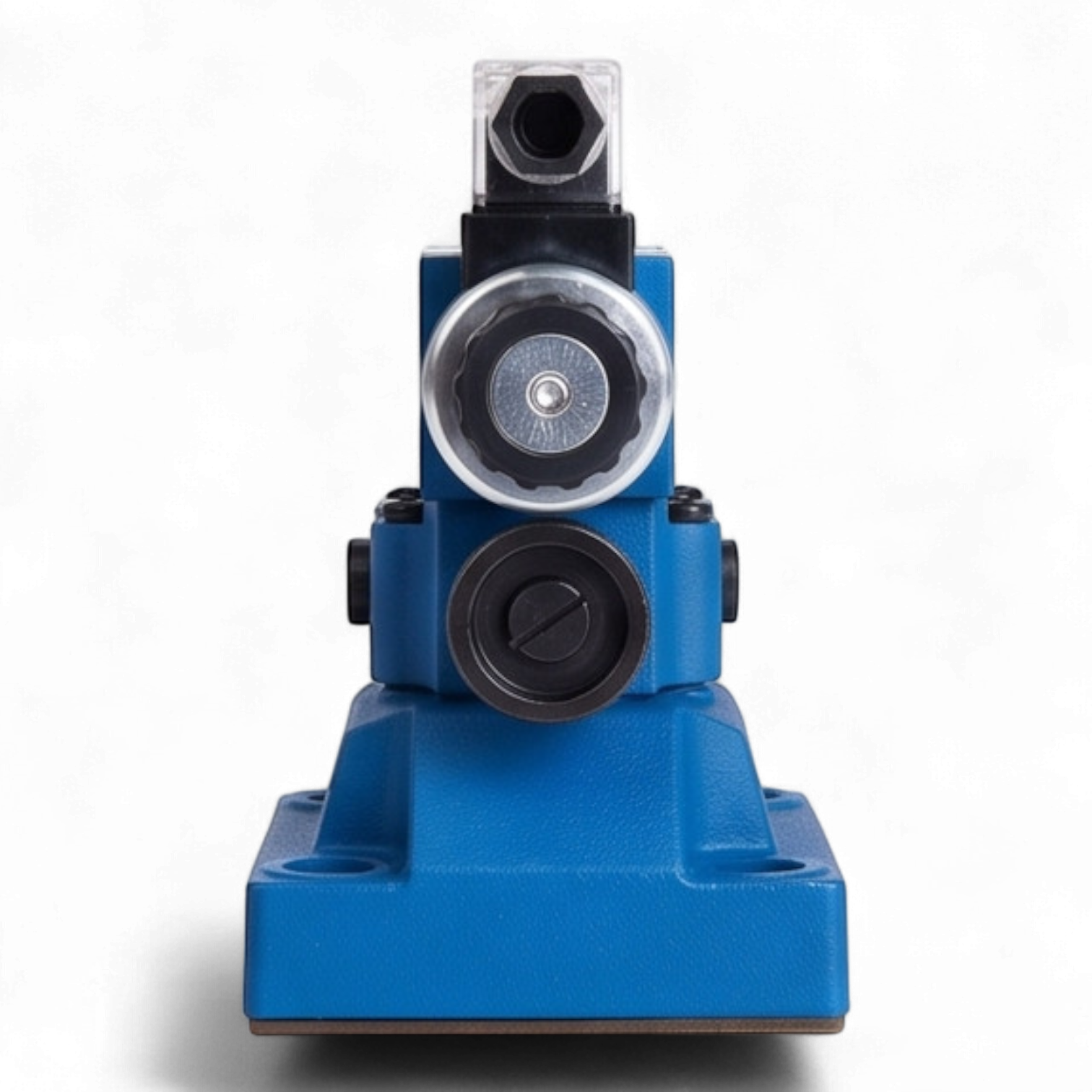

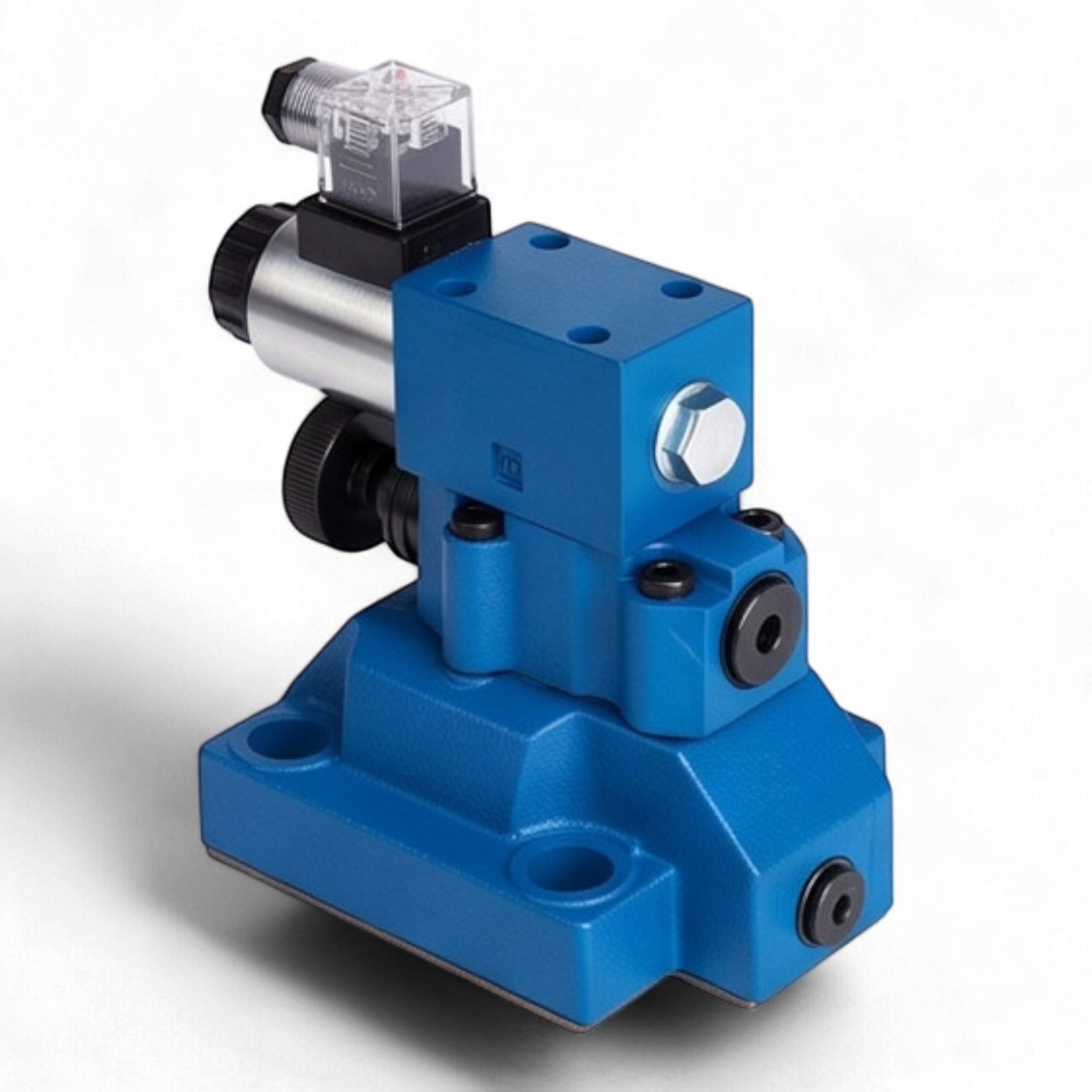

Техническое описание гидроклапана МКПВ-32/3С3Р1.110
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р1.110 предназначен для поддержания установленного давления в гидравлических системах, защиты оборудования от превышения допустимого рабочего давления и обеспечения дистанционной разгрузки системы.
Основные технические характеристики
- Тип монтажа: Стыковой (согласно стандарту ISO 6264 / CETOP R10).
- Условный проход (Ду): 32 мм.
- Номинальный расход: 320 л/мин.
- Диапазон регулирования давления: 0,5–12,5 МПа (5–125 бар).
- Номинальное давление настройки: 10 МПа (100 бар).
- Максимальное рабочее давление: 32 МПа (320 бар).
- Тип управления разгрузкой: Электромагнитное (нормально-разгруженное исполнение).
- Параметры управления: Пилотный клапан ВЕ6.574А, напряжение питания ~110В/50Гц.
- Регулировочный орган: Вращающаяся рукоятка (тип Р).
Конструктивные особенности и эксплуатация
Клапан состоит из основного каскада и пилотного устройства управления. Стыковой способ монтажа обеспечивает высокую герметичность соединения и удобство технического обслуживания без демонтажа трубопроводов. В данной модификации реализована схема «нормально-разгруженного» состояния: при отсутствии напряжения на электромагните основной поток жидкости направляется в линию слива под минимальным давлением.
Изделие соответствует классу защиты IP65 и оснащено электрическим соединителем стандарта DIN43650 A со светодиодной индикацией состояния соленоида. Допустимая кинематическая вязкость рабочей жидкости находится в пределах 10–400 сСт.
Расшифровка маркировки (МКПВ-32/3С3Р1.110)
| Параметр | Значение |
|---|---|
| МКПВ | Гидроклапан предохранительный непрямого действия |
| 32 | Условный проход 32 мм |
| 3 | Номинальное давление 32 МПа |
| С | Стыковой монтаж |
| 3 | Электромагнитная разгрузка (нормально-разгруженный) |
| Р | Регулировка рукояткой |
| 1 | Давление настройки до 10 МПа |
| 110 | Напряжение питания соленоида ~110В AC |
