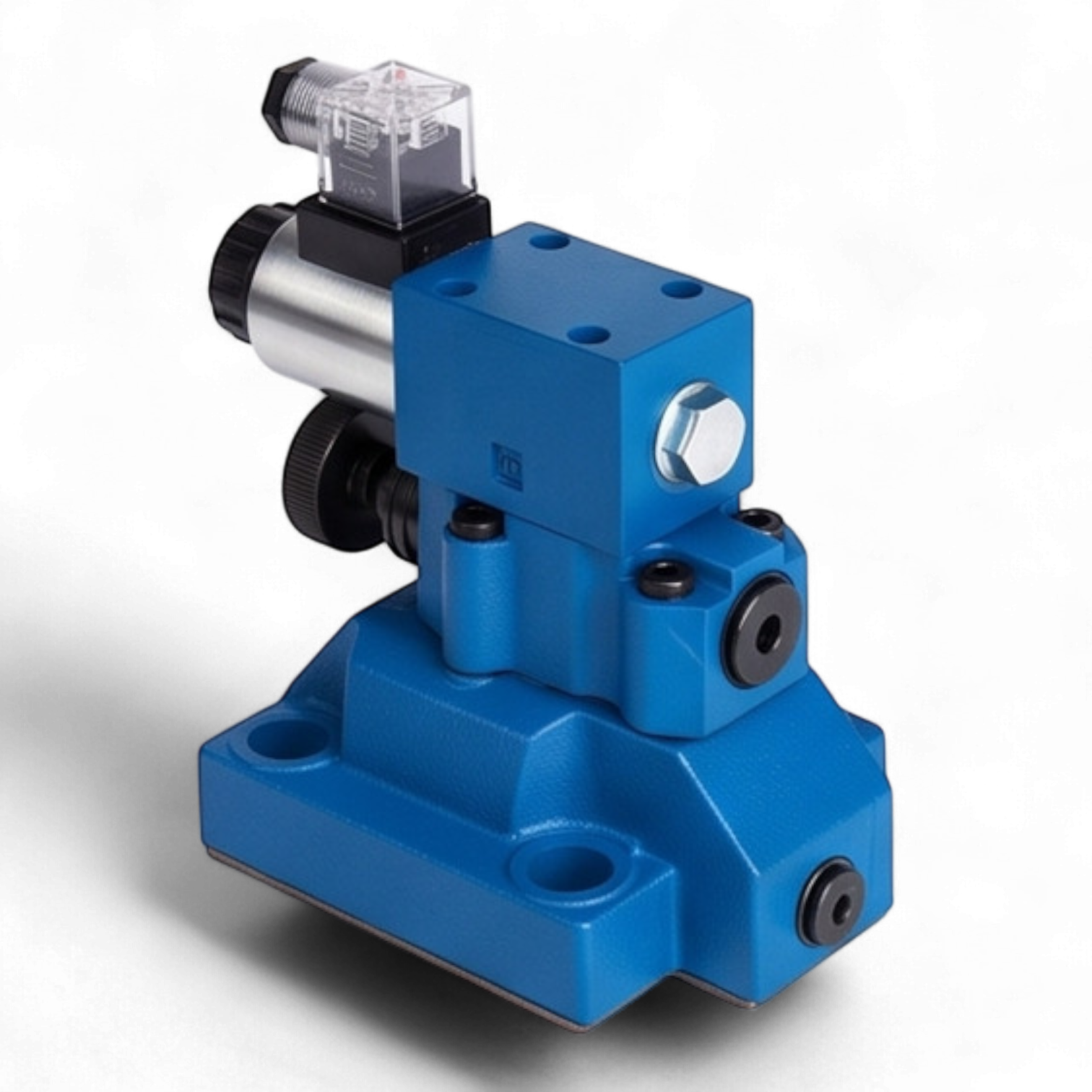

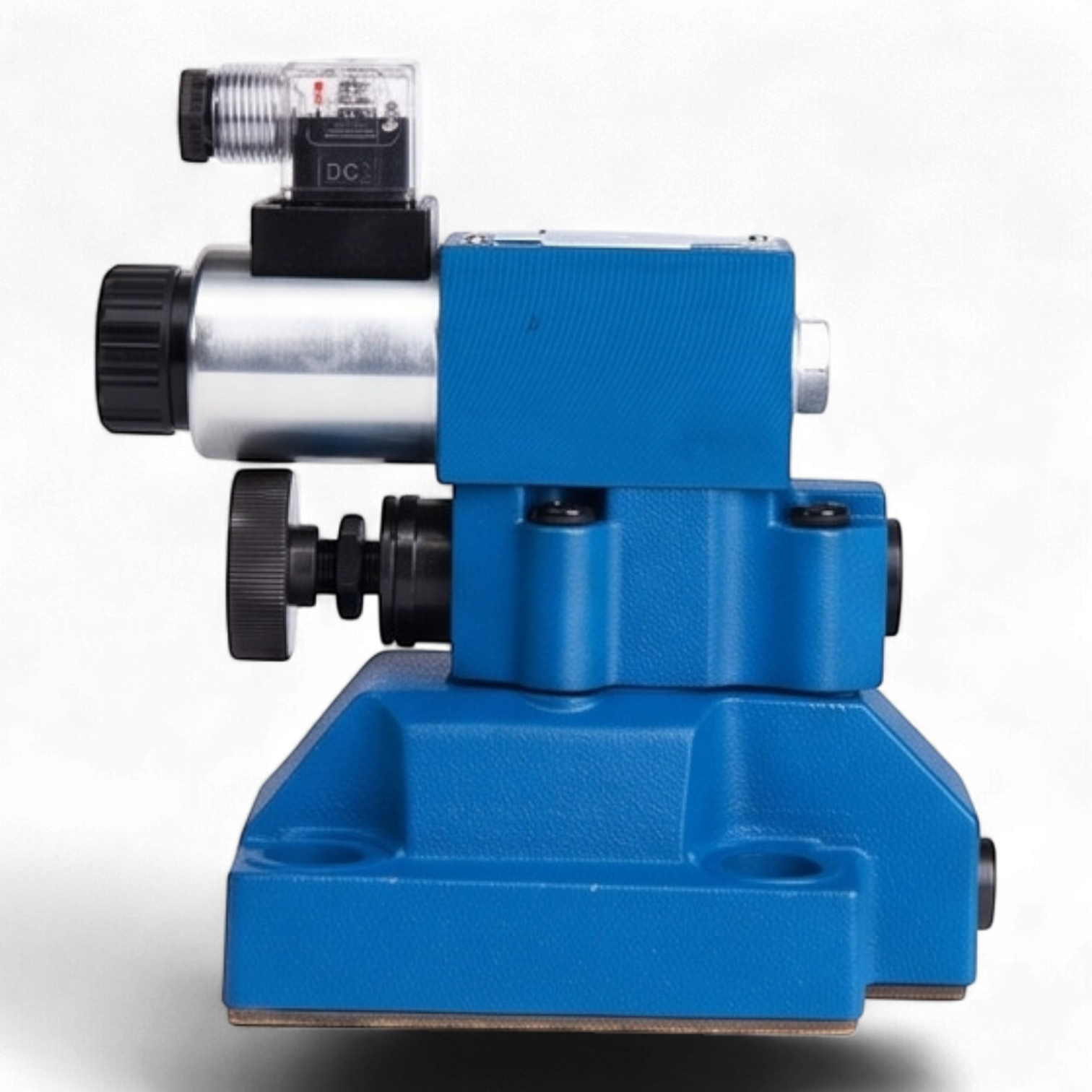

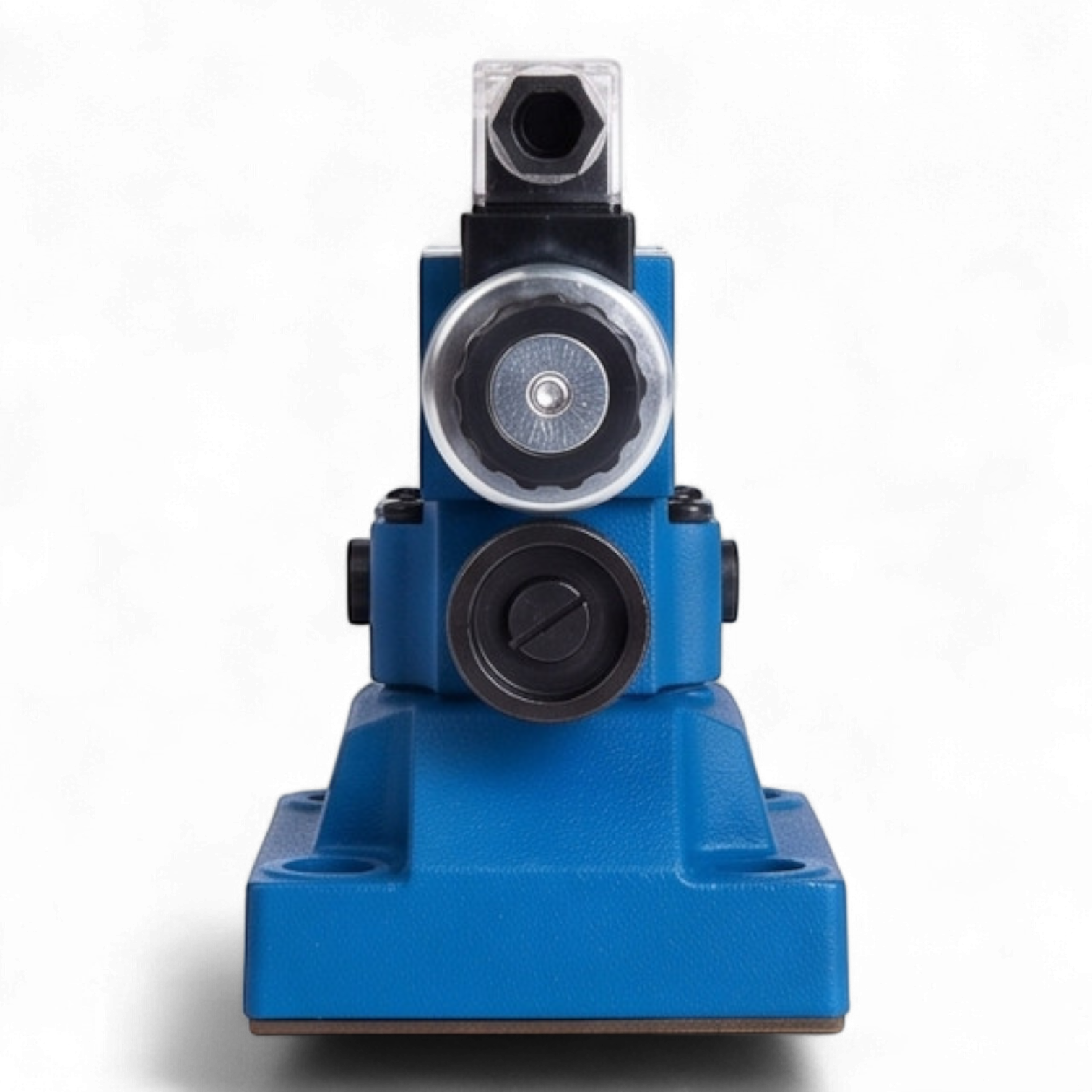

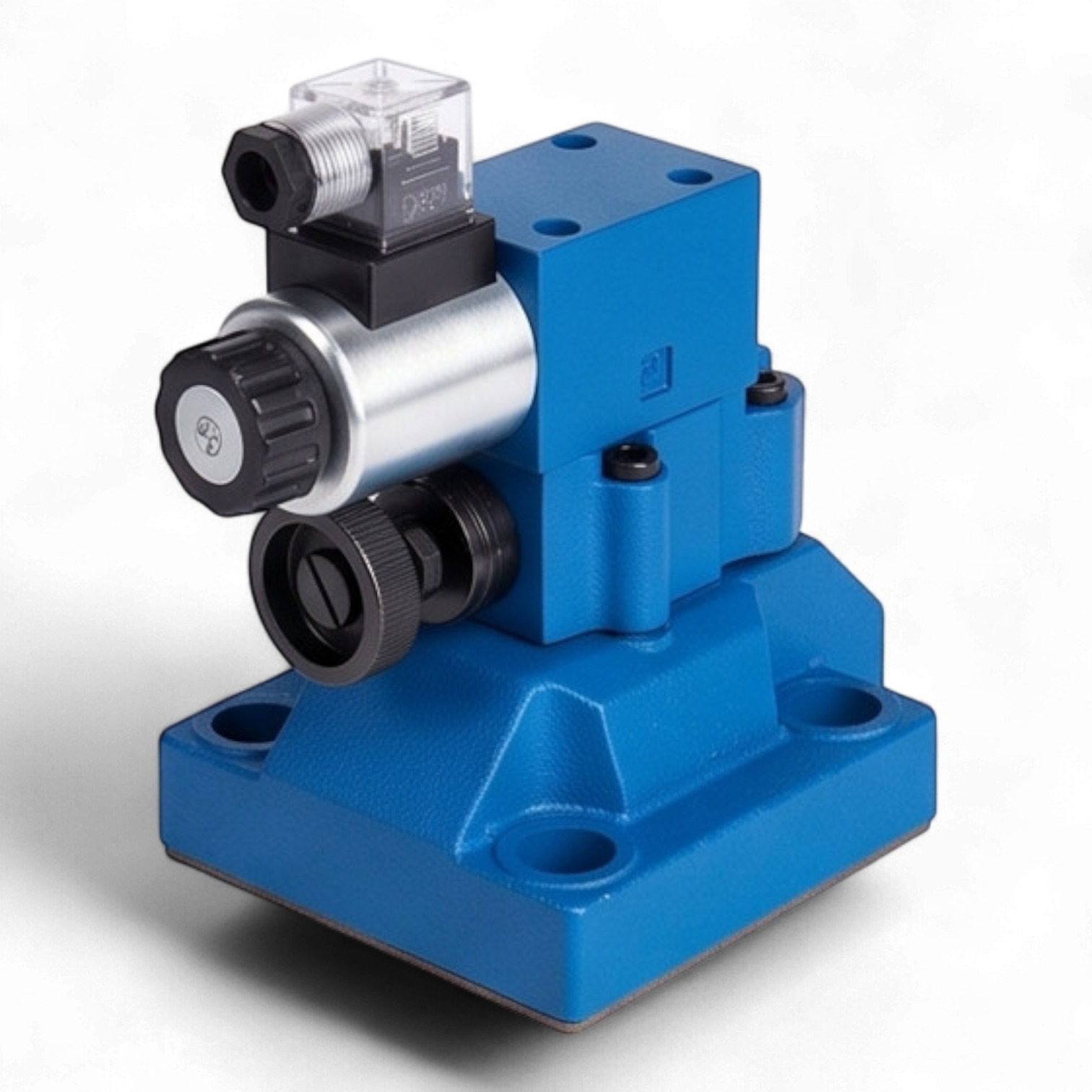

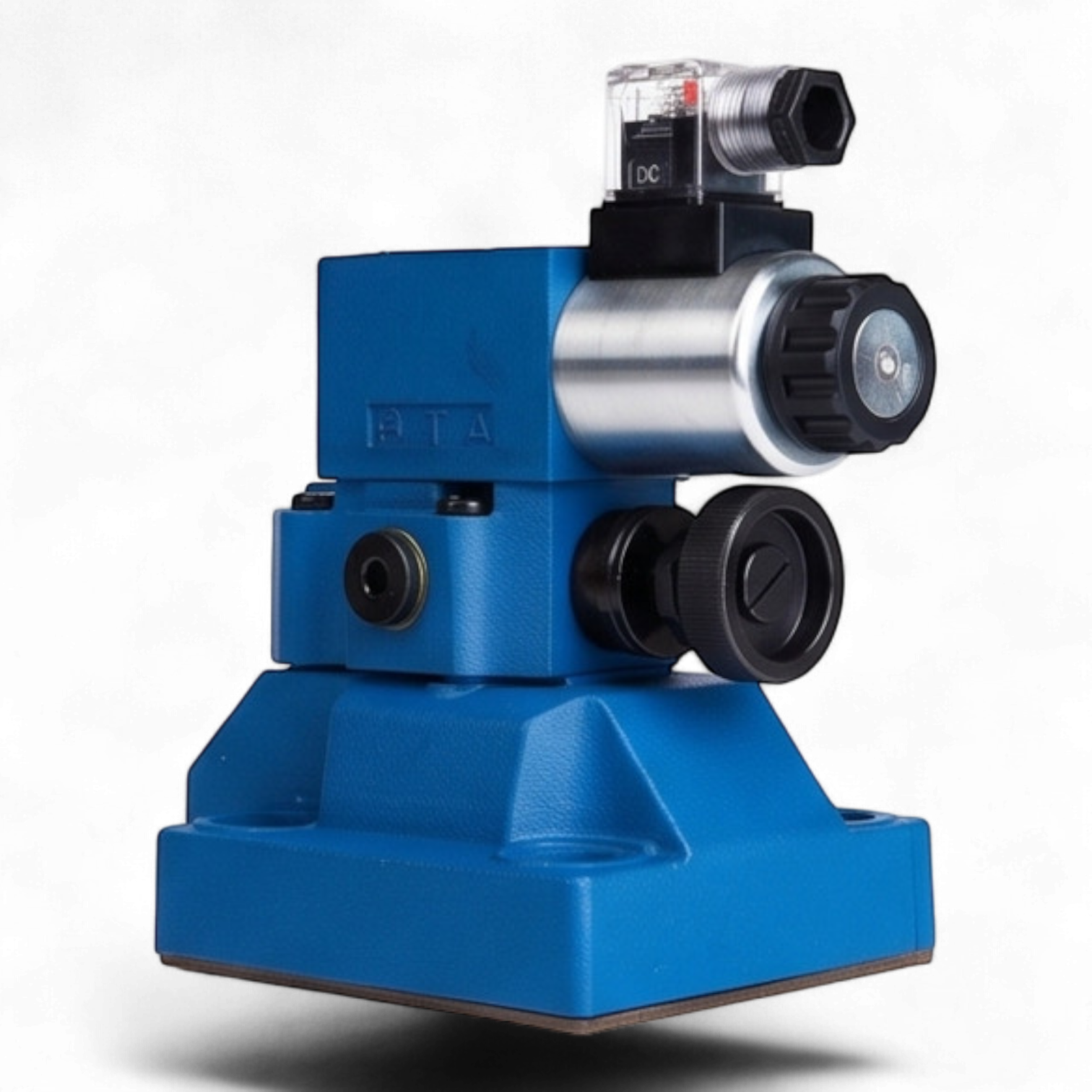

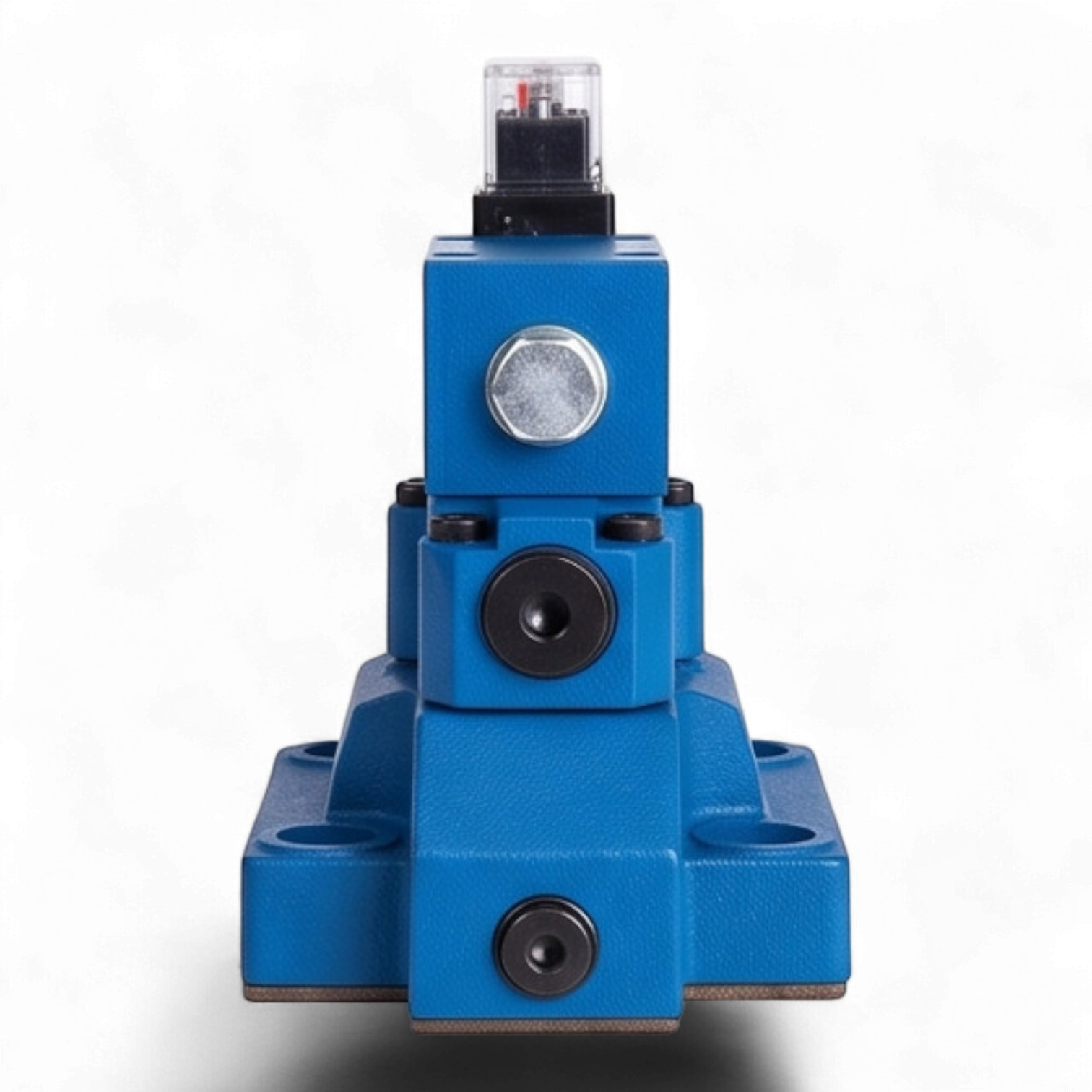

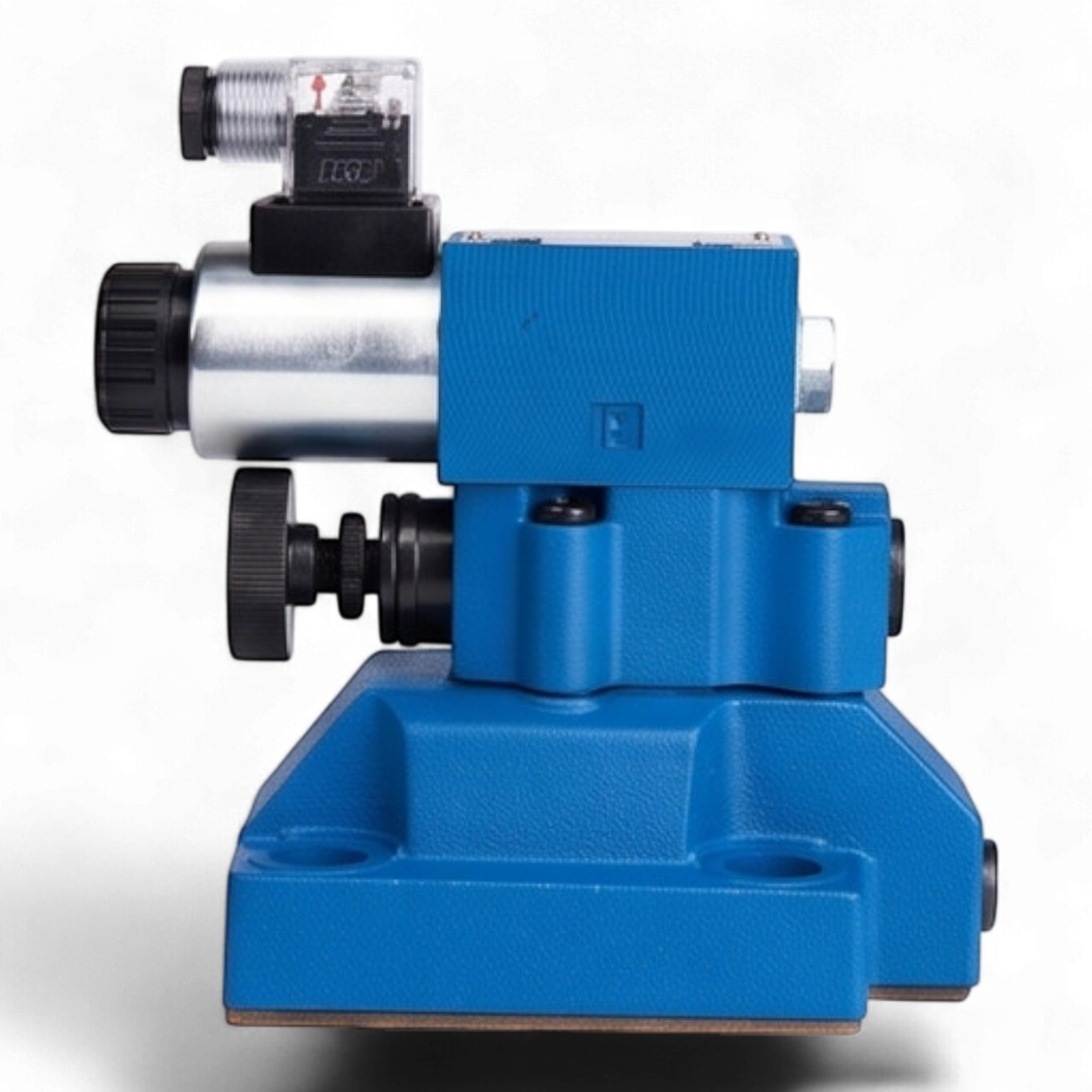

Техническое описание гидроклапана МКПВ-32/3С3Р1.220
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р1.220 предназначен для поддержания установленного давления в гидравлических системах, защиты оборудования от превышения допустимого рабочего давления и обеспечения дистанционной разгрузки системы через встроенный электромагнитный пилот.
Основные технические характеристики
- Тип монтажа: Стыковой (плитный), стандарт ISO 6264 (CETOP R10).
- Условный проход (DN): 32 мм.
- Номинальный расход: 320 л/мин.
- Максимальное рабочее давление: 32 МПа (320 бар).
- Диапазон регулирования давления: 0,5 – 12,5 МПа (5 – 125 бар).
- Номинальное давление настройки: 10 МПа (100 бар).
- Функция разгрузки: Электромагнитное управление, исполнение «нормально-разгруженный» (при обесточенном электромагните система находится в режиме разгрузки).
- Управляющий клапан: Гидрораспределитель ВЕ6.574А.В220.
- Параметры электропитания: Переменный ток ~220-230В / 50Гц.
- Регулировочный орган: Рукоятка (ручной маховик).
Конструктивные особенности и эксплуатация
Клапан состоит из основного каскада (корпус с основным золотником) и пилотного каскада. Стыковое исполнение обеспечивает высокую герметичность соединения и удобство обслуживания без демонтажа трубопроводов. Степень защиты электрооборудования соответствует классу IP65. Допустимая кинематическая вязкость рабочей жидкости составляет 10–400 сСт.
Расшифровка маркировки (МКПВ-32/3С3Р1.220)
| Параметр | Значение |
|---|---|
| Тип устройства | МКПВ — клапан предохранительный взрывного/стыкового типа |
| Условный проход | 32 мм |
| Номинальное давление | 32 МПа |
| Способ монтажа | С — стыковой |
| Тип управления | 3 — электромагнитное, нормально-разгруженное |
| Регулировка | Р — рукоятка |
| Давление настройки | 1 — до 10 МПа |
| Напряжение | 220В переменного тока |
Характеристики
Условный проход, мм
32
Номинальный расход, л/мин
320
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R10
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
5-125
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~220-230В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
100
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В220
