Техническое описание гидроклапана МКПВ-32/3С3Р1.24
Предохранительный гидроклапан МКПВ-32/3С3Р1.24 представляет собой устройство непрямого действия со стыковым способом монтажа (стандарт ISO 6264, типоразмер CETOP R10). Клапан предназначен для поддержания установленного давления в гидравлических системах, защиты от превышения давления сверх допустимого лимита и обеспечения дистанционной разгрузки системы.
Технические характеристики
- Условный проход (Ду): 32 мм
- Номинальный расход: 320 л/мин
- Номинальное давление настройки: 10 МПа (100 бар)
- Диапазон регулирования давления: 0,5–12,5 МПа (5–125 бар)
- Тип управления разгрузкой: Электромагнитное (пилотный клапан ВЕ6.574А.Г24)
- Режим разгрузки: Нормально-разгруженный (Р-Т при обесточенном магните)
- Напряжение управления: 24 В постоянного тока (DC)
- Класс защиты: IP65 (разъем DIN43650 A с LED индикацией)
- Вязкость рабочей жидкости: 10–400 сСт
Конструктивные особенности

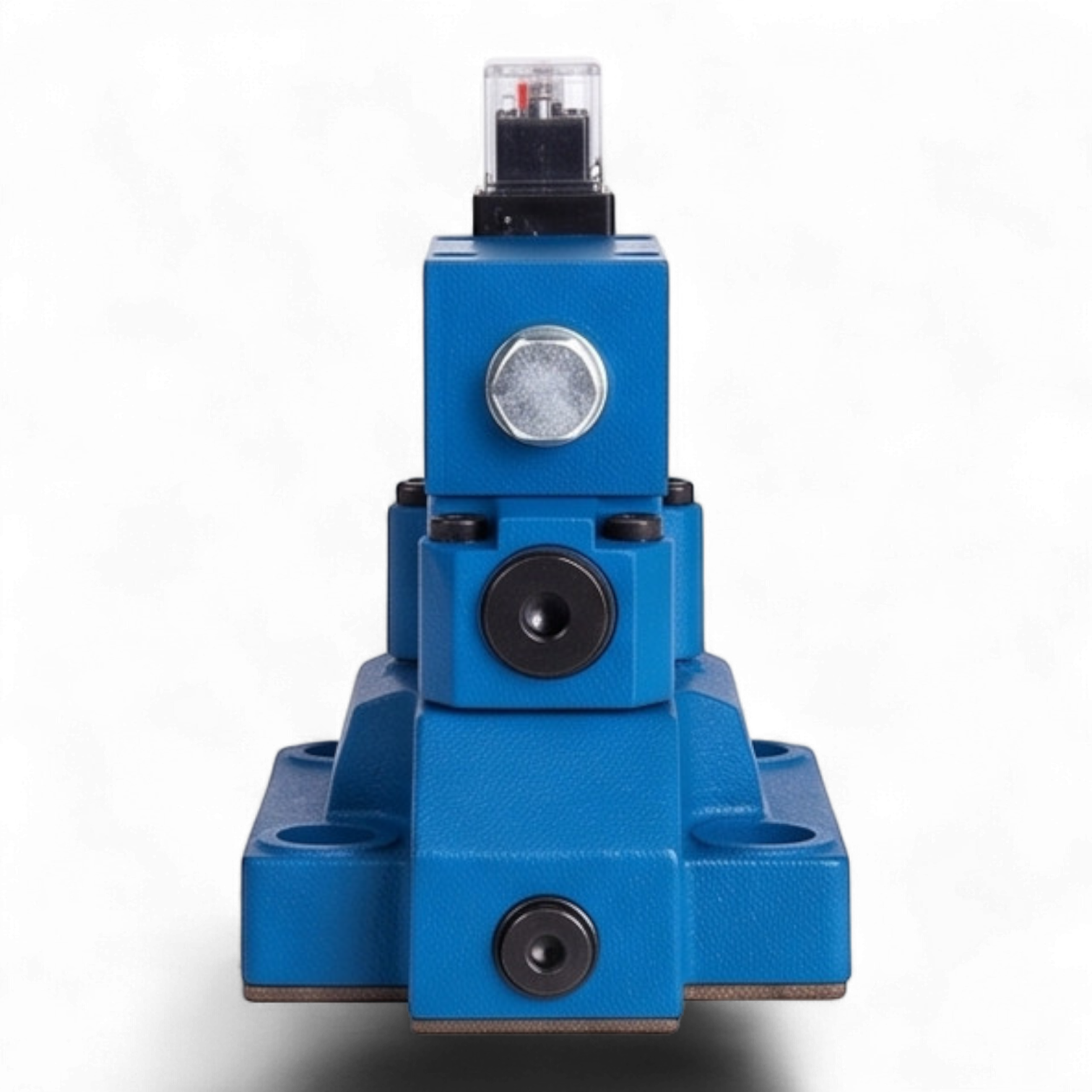

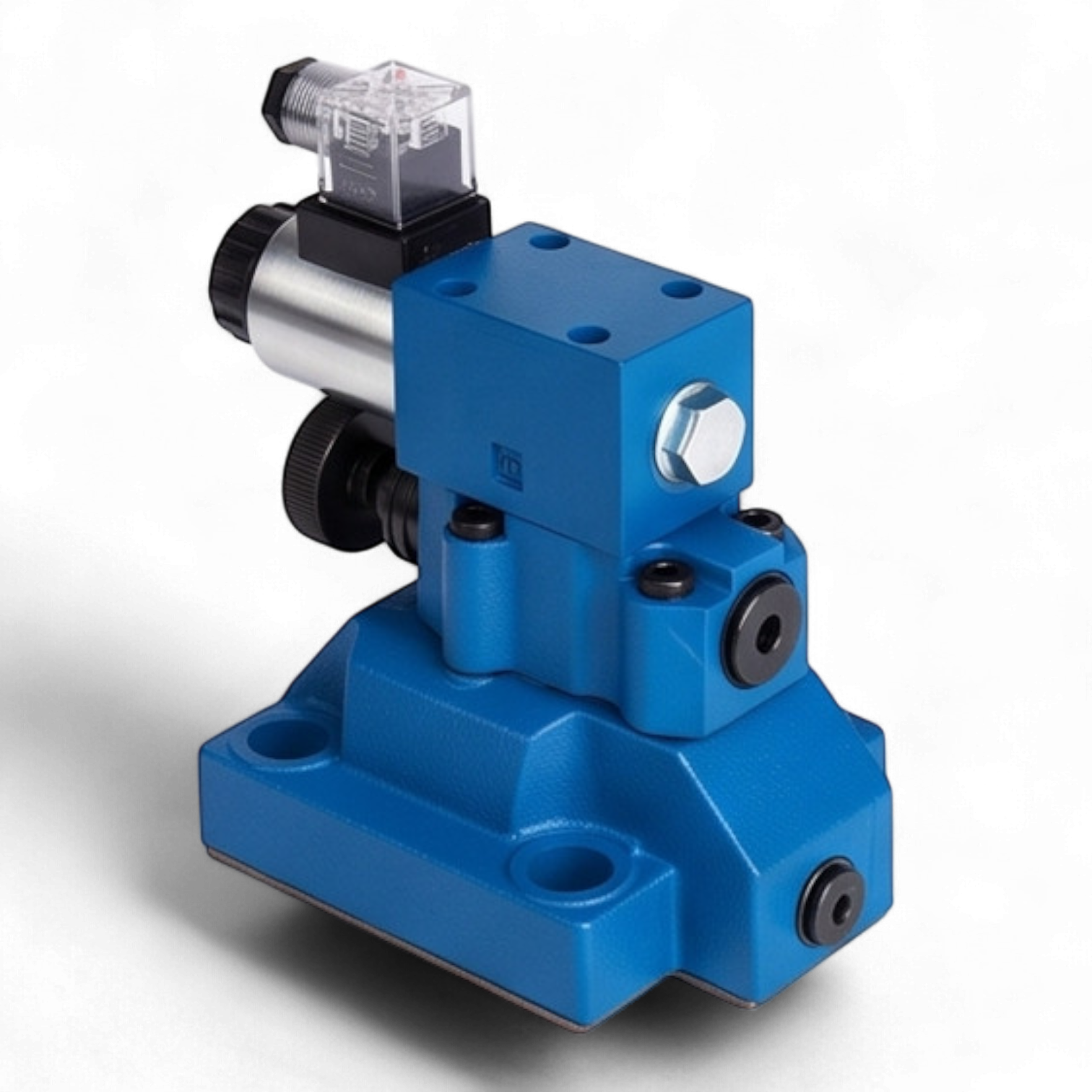

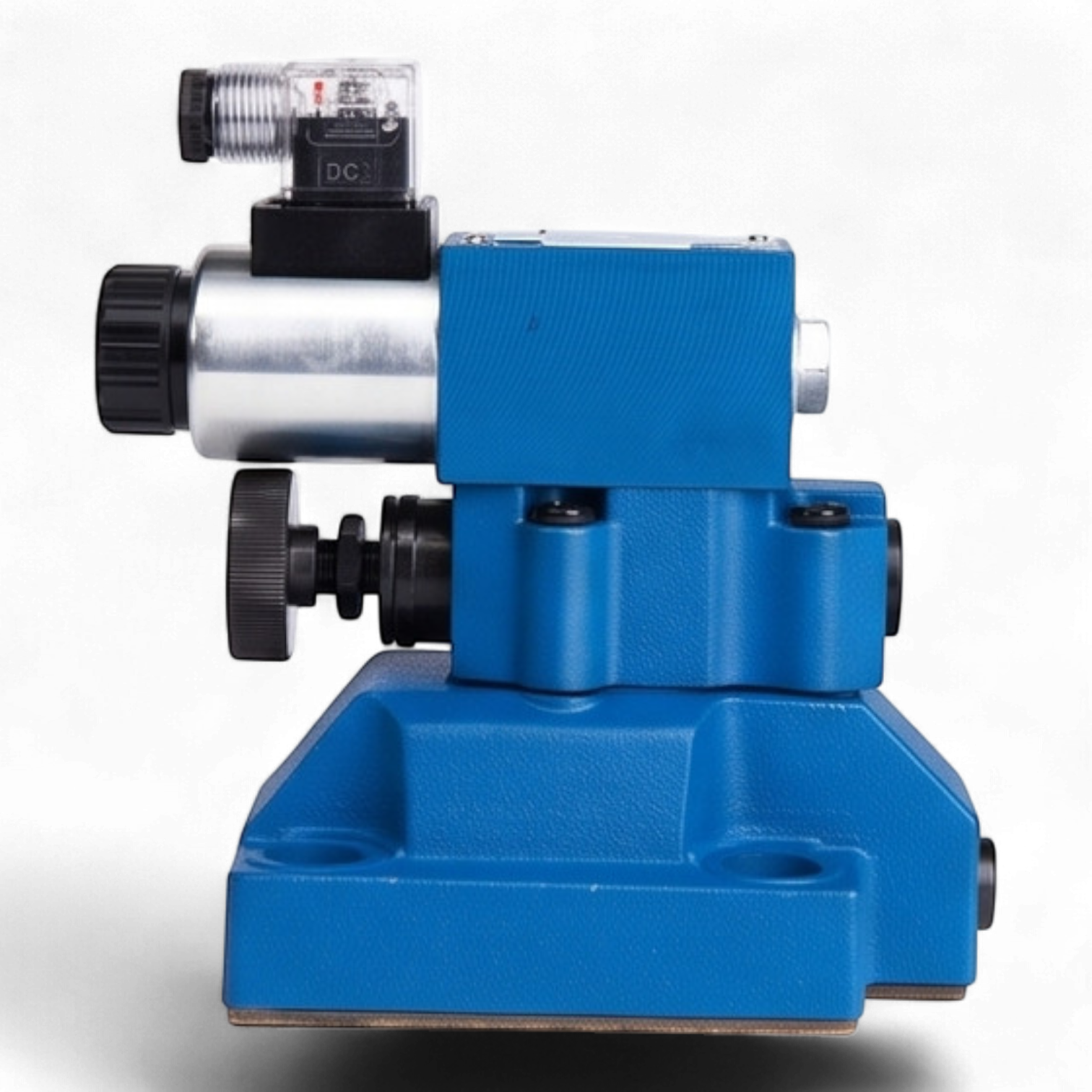

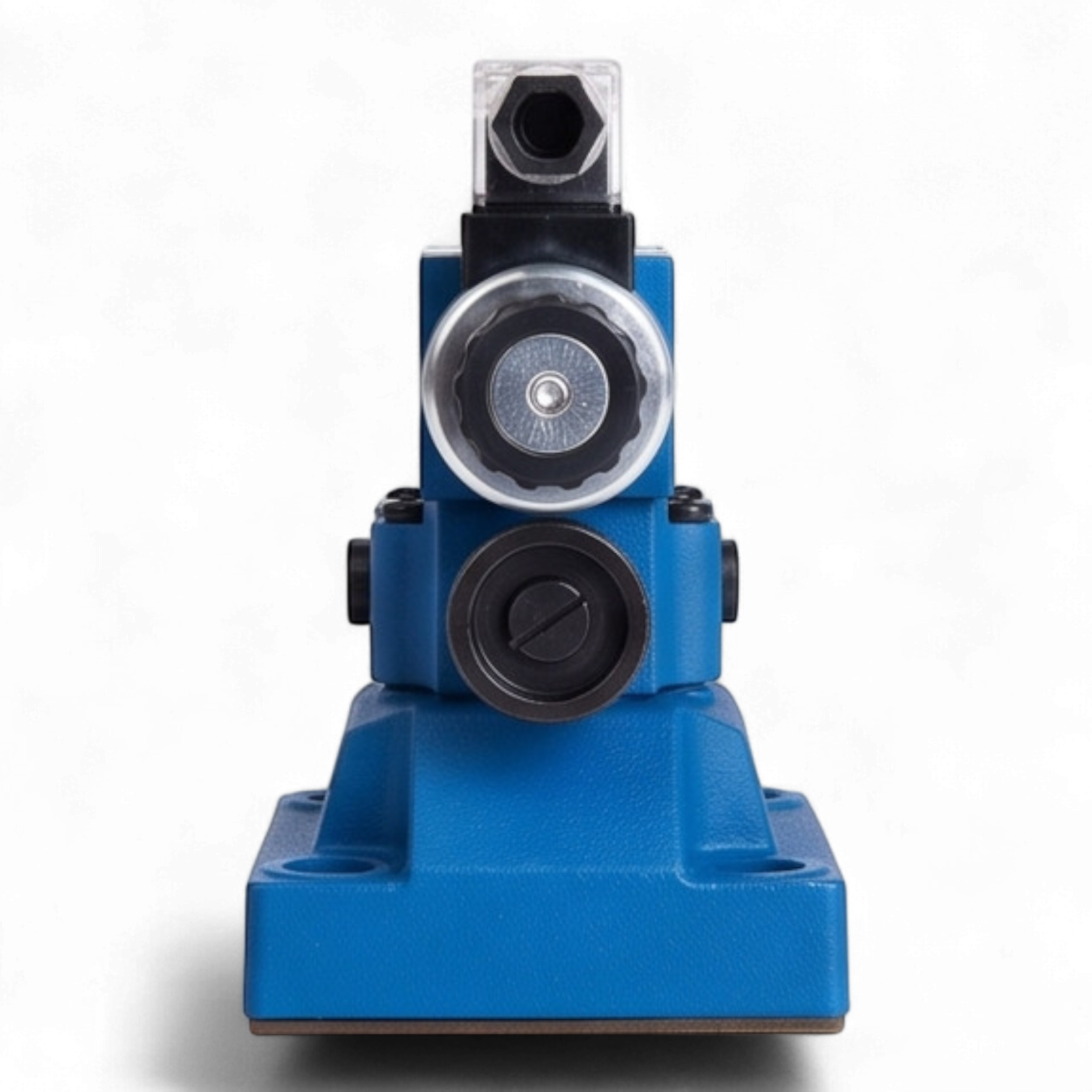

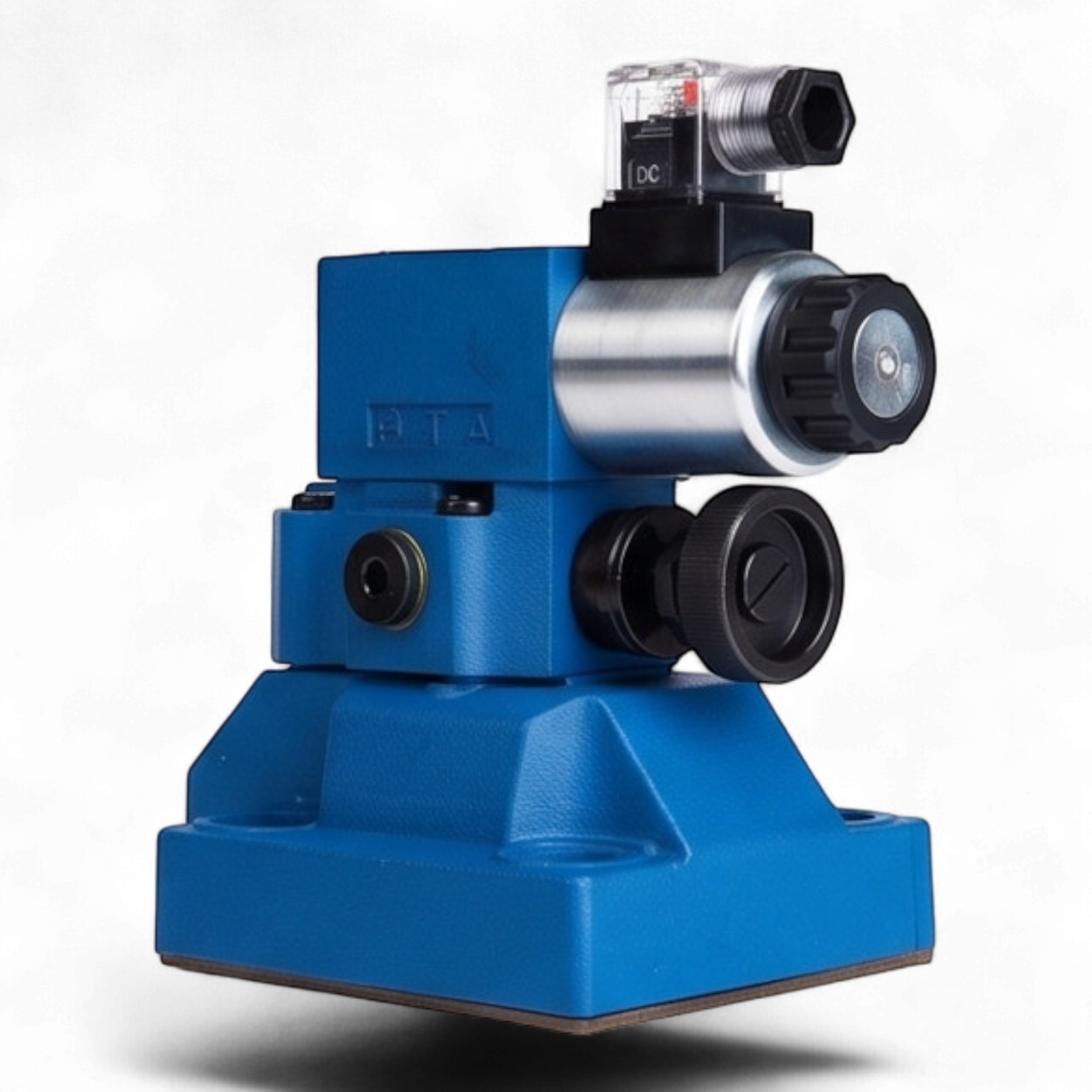

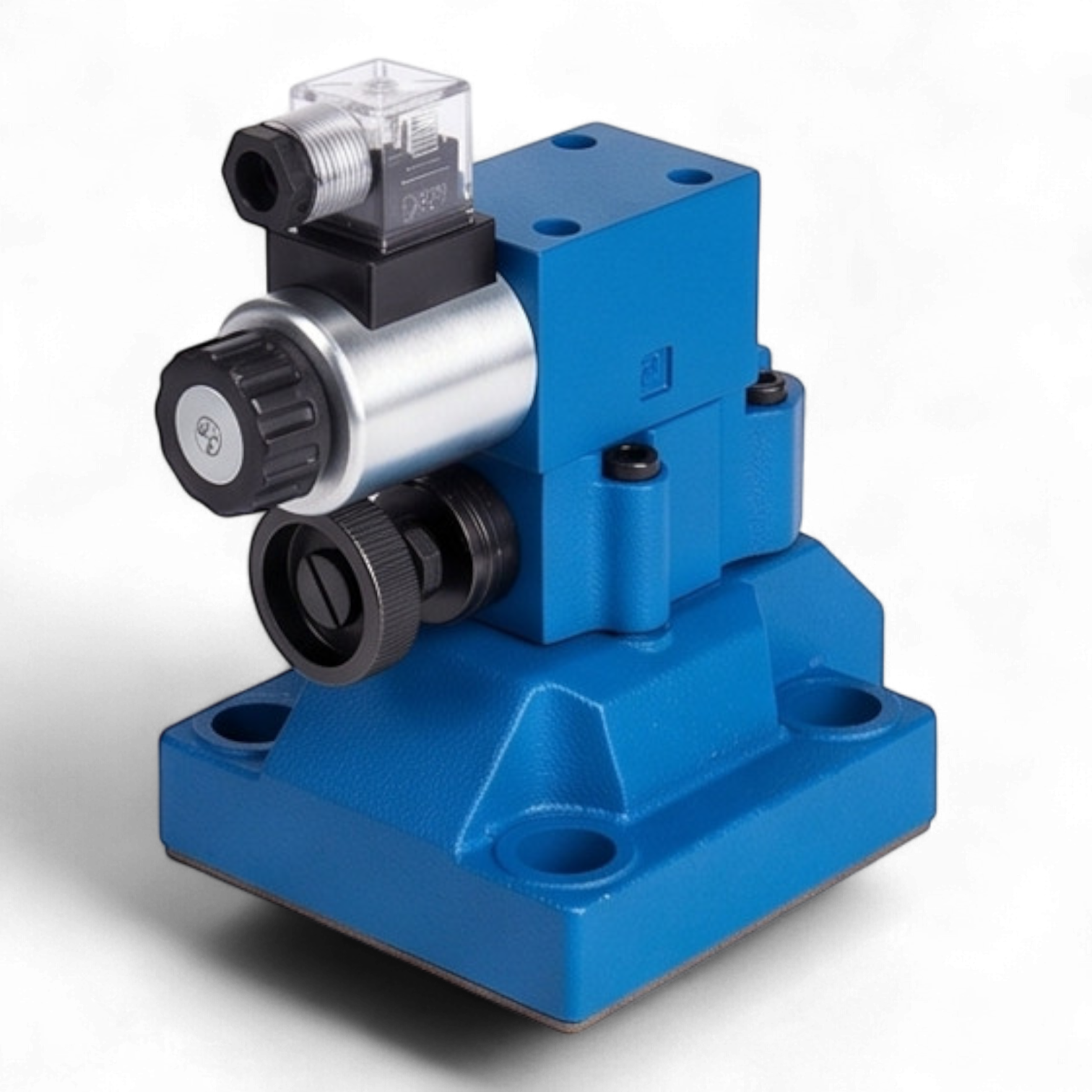

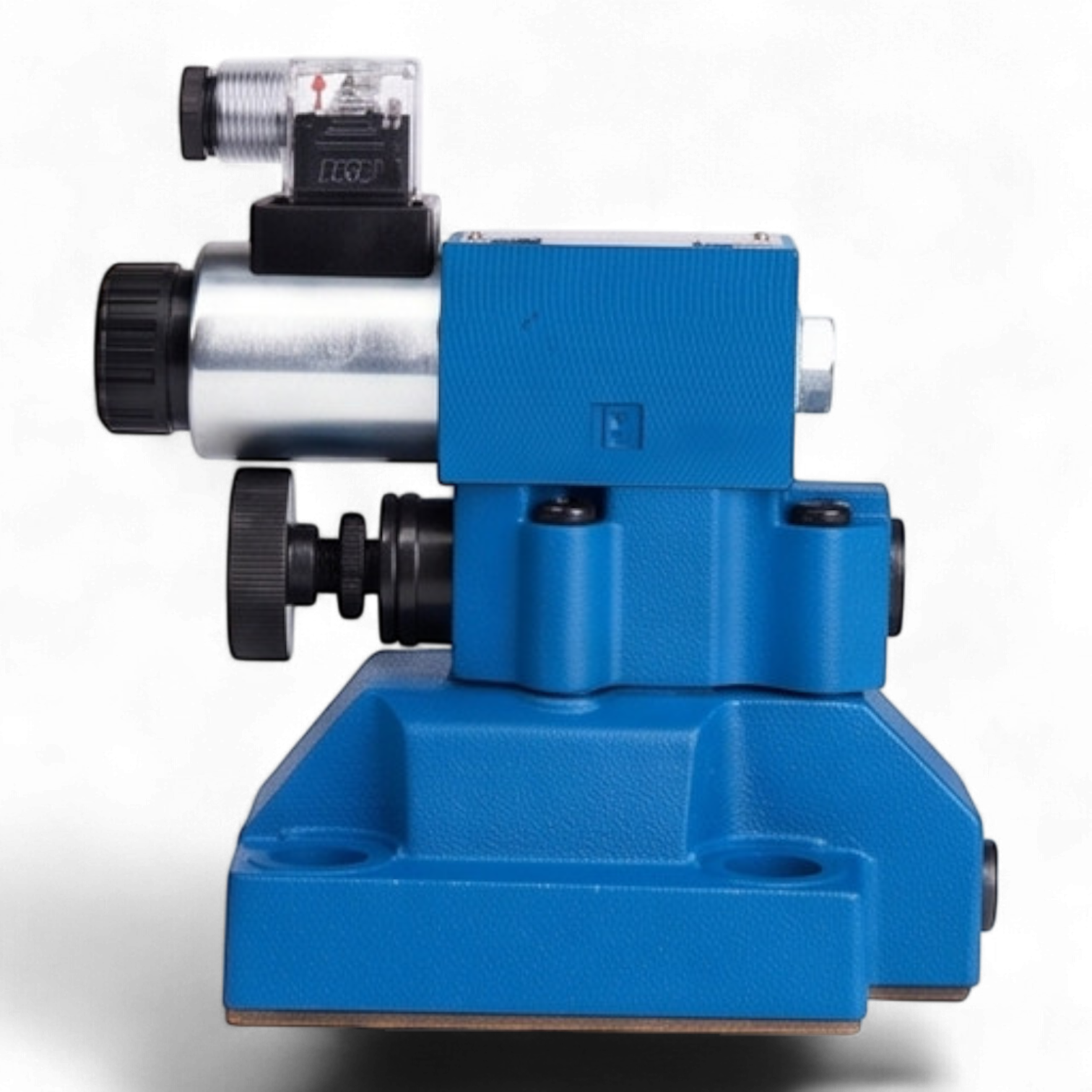

Устройство оснащено ручным регулировочным элементом (рукоятка) для настройки давления срабатывания. Конструкция предусматривает стыковой монтаж на плиту, что упрощает интеграцию в гидросистемы промышленного оборудования. Пилотный каскад управления обеспечивает высокую точность срабатывания и стабильность характеристик при изменении расхода.
Структура условного обозначения
| Код | Параметр | Значение |
|---|---|---|
| МКПВ | Тип устройства | Клапан предохранительный взрывной (непрямого действия) |
| 32 | Условный проход | 32 мм |
| 3 | Ном. давление | 32 МПа |
| С | Монтаж | Стыковой |
| 3 | Управление | Электромагнитная разгрузка, нормально-разгруженный |
| Р | Регулировка | Рукоятка |
| 1 | Давление настройки | 10 МПа (100 бар) |
| 24 | Напряжение | 24В DC |
Габаритные и присоединительные параметры
Габаритные размеры соответствуют серии МКПВ-32/3С. Присоединительная поверхность выполнена согласно международным стандартам для обеспечения взаимозаменяемости с аналогами. Основные порты: P (напорная линия), T (сливная линия).
