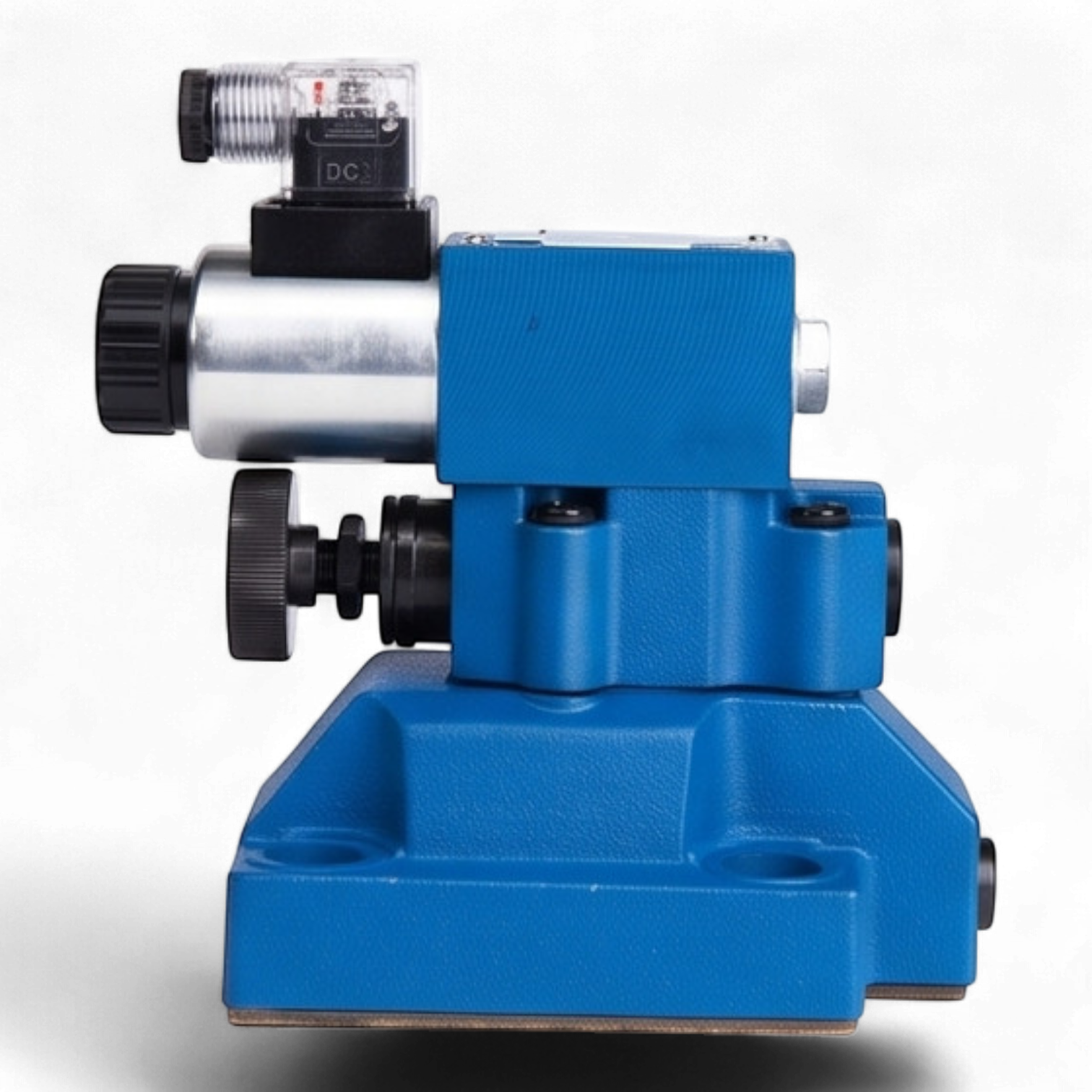

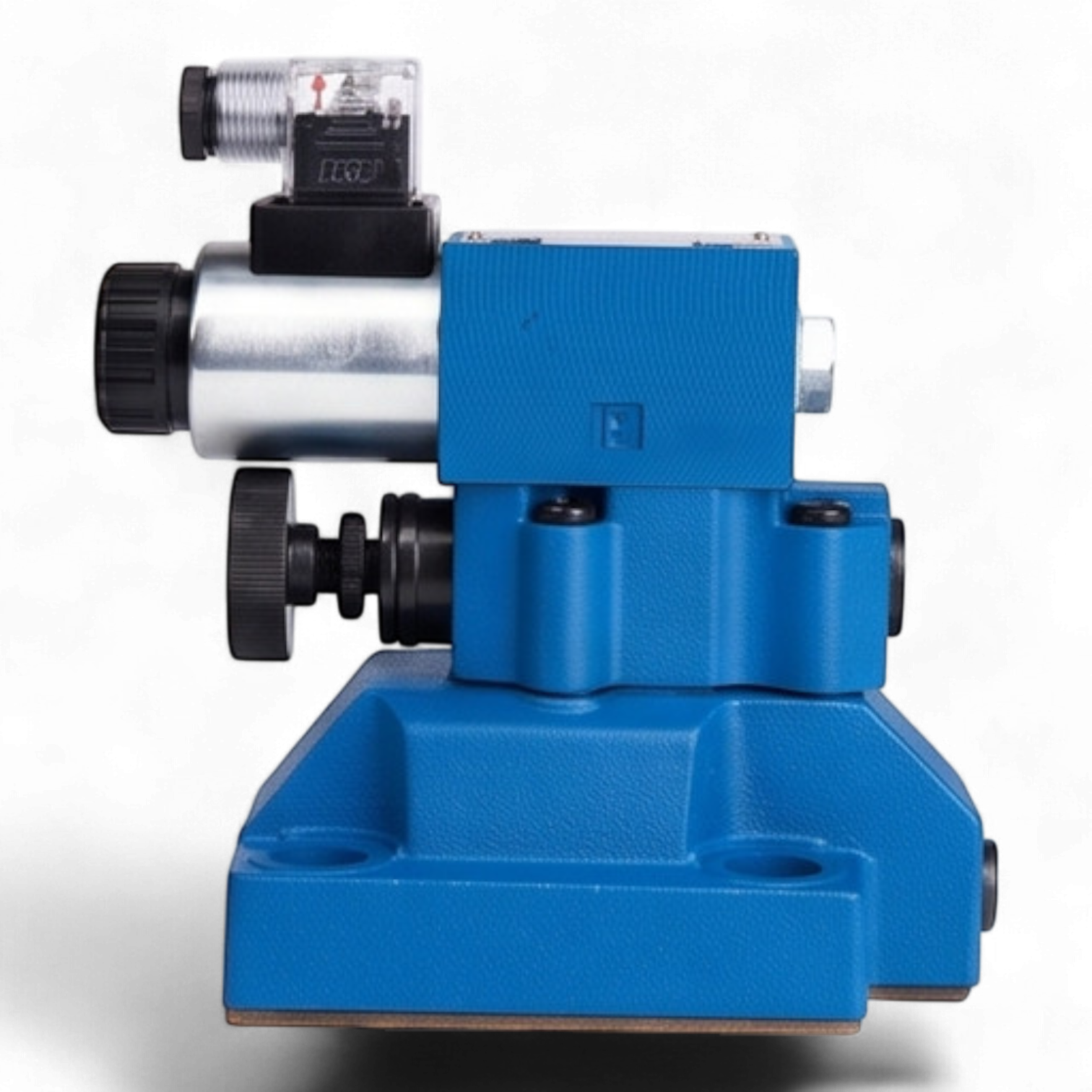

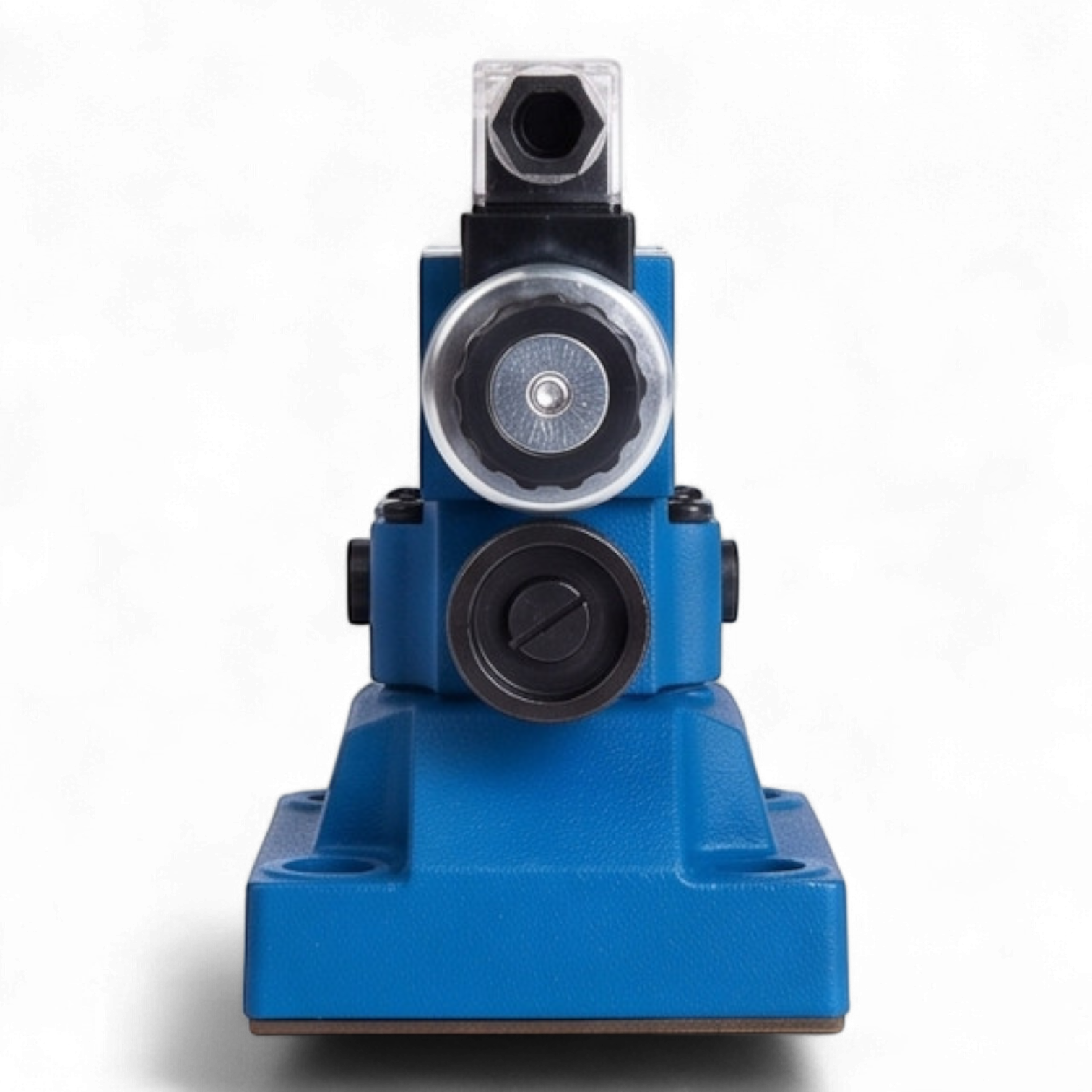

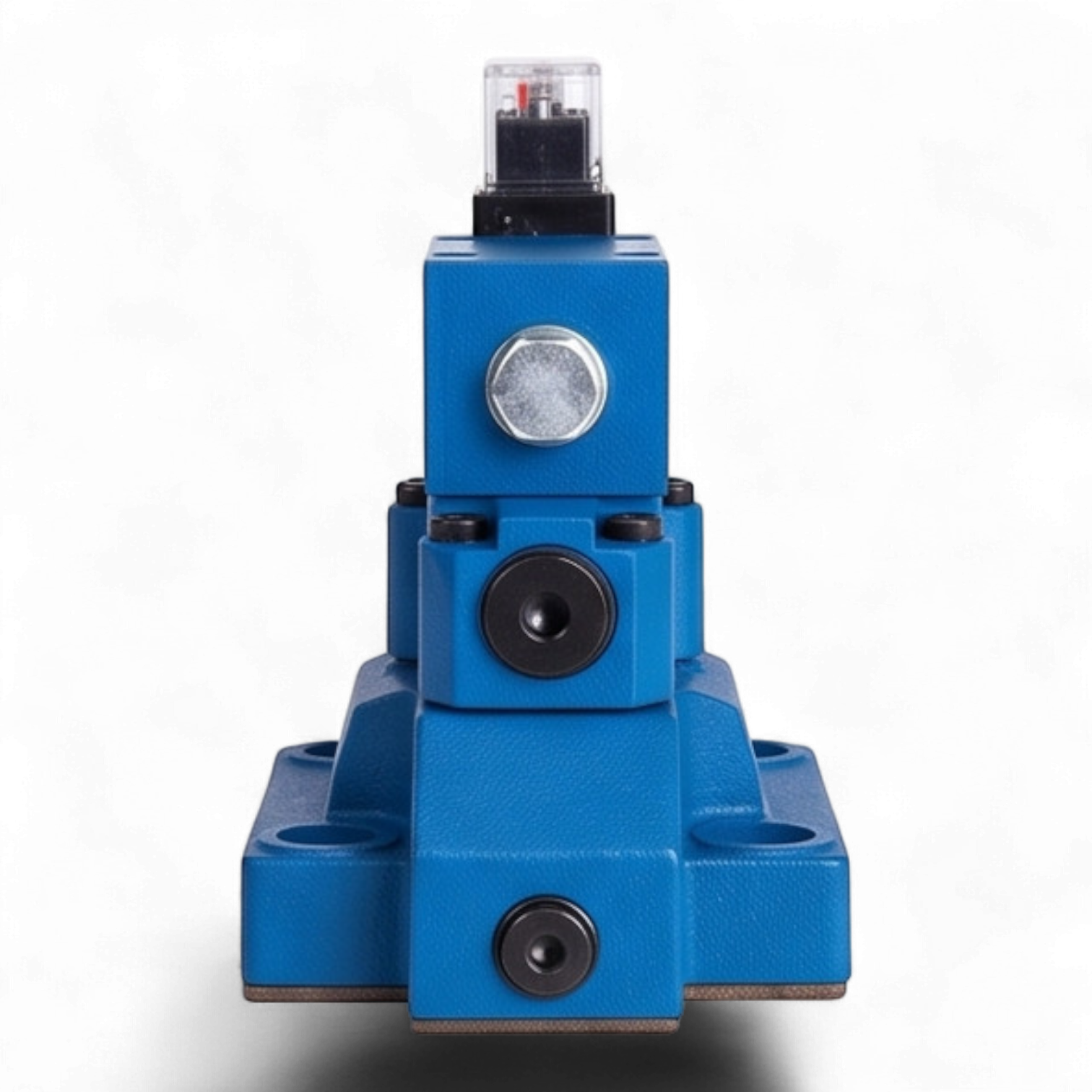

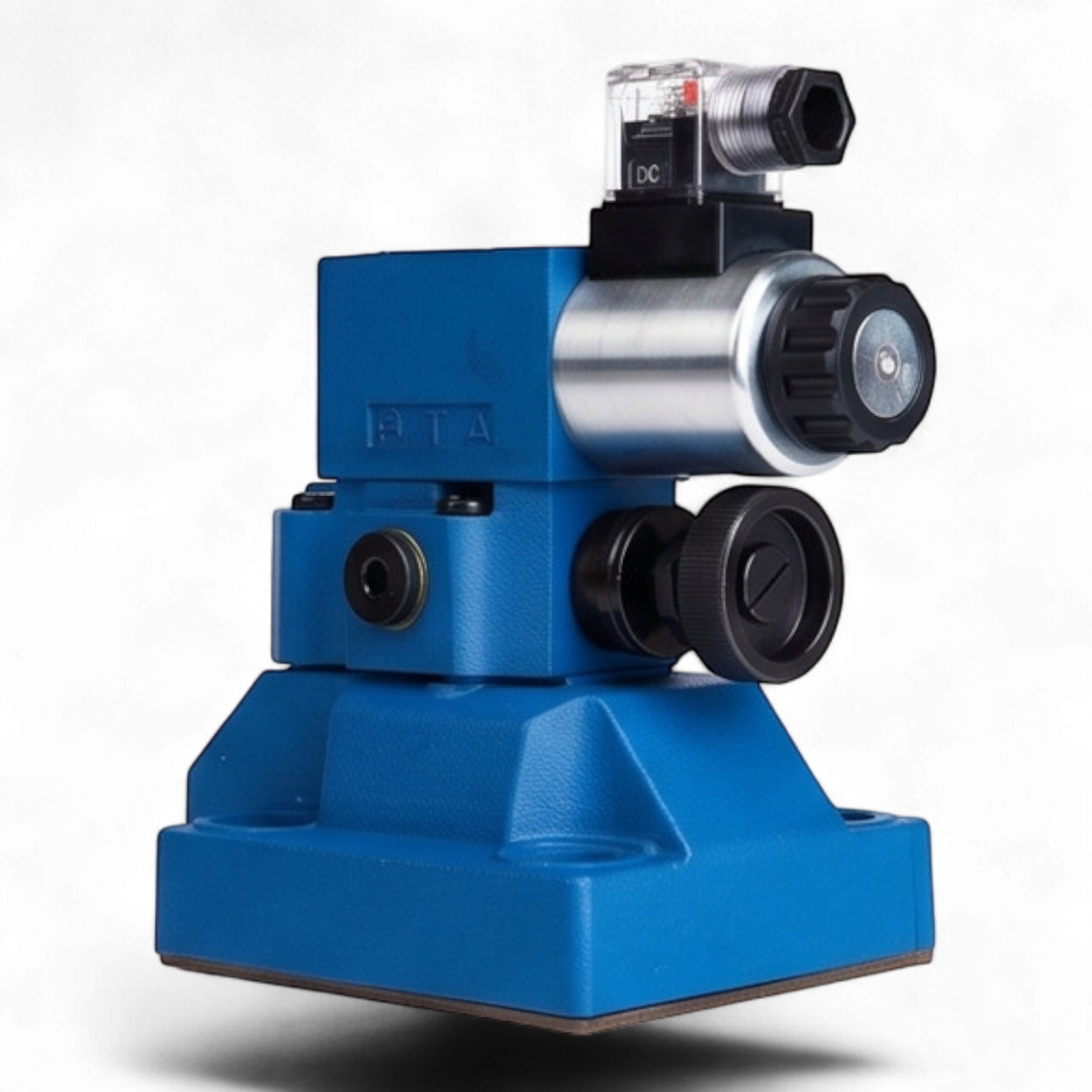

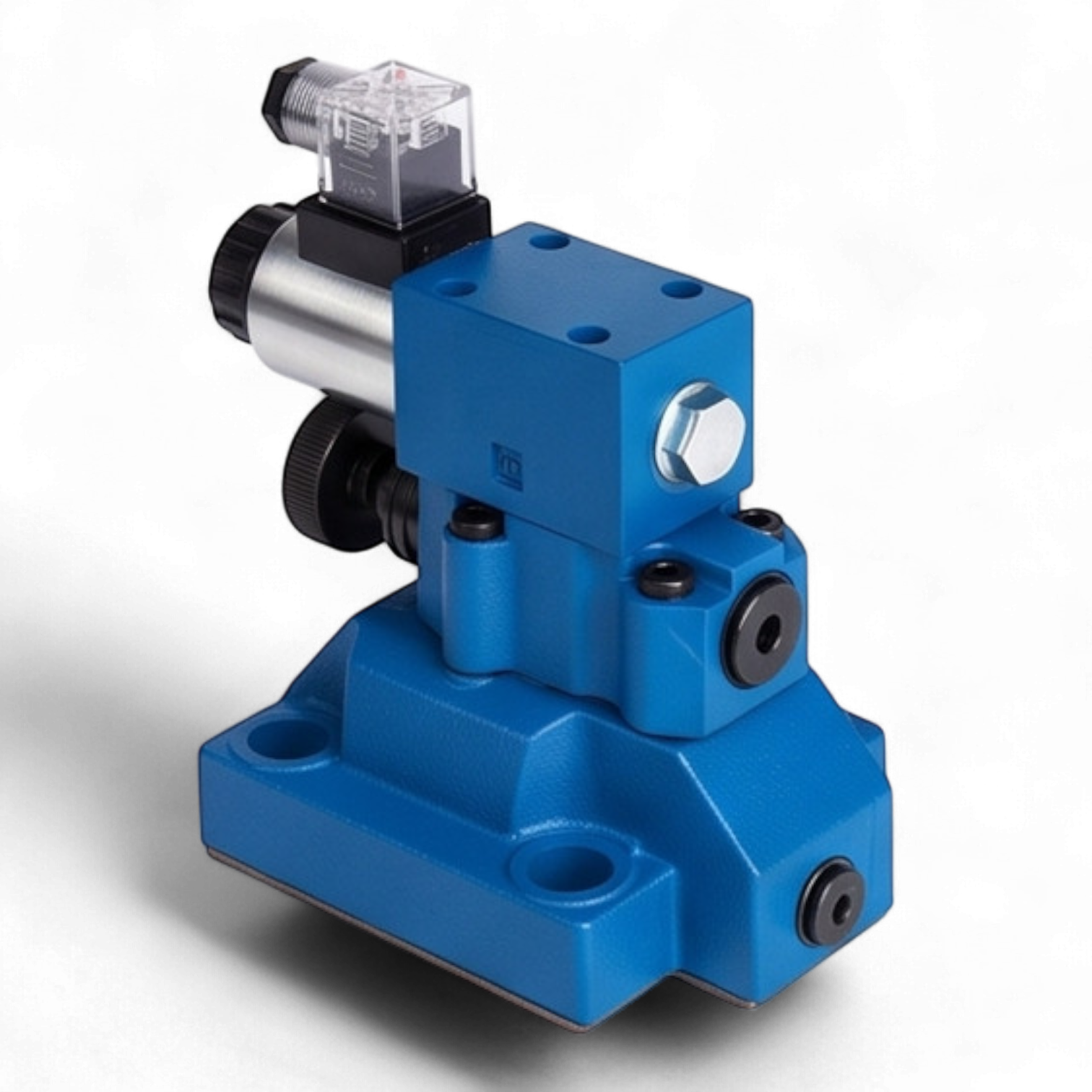

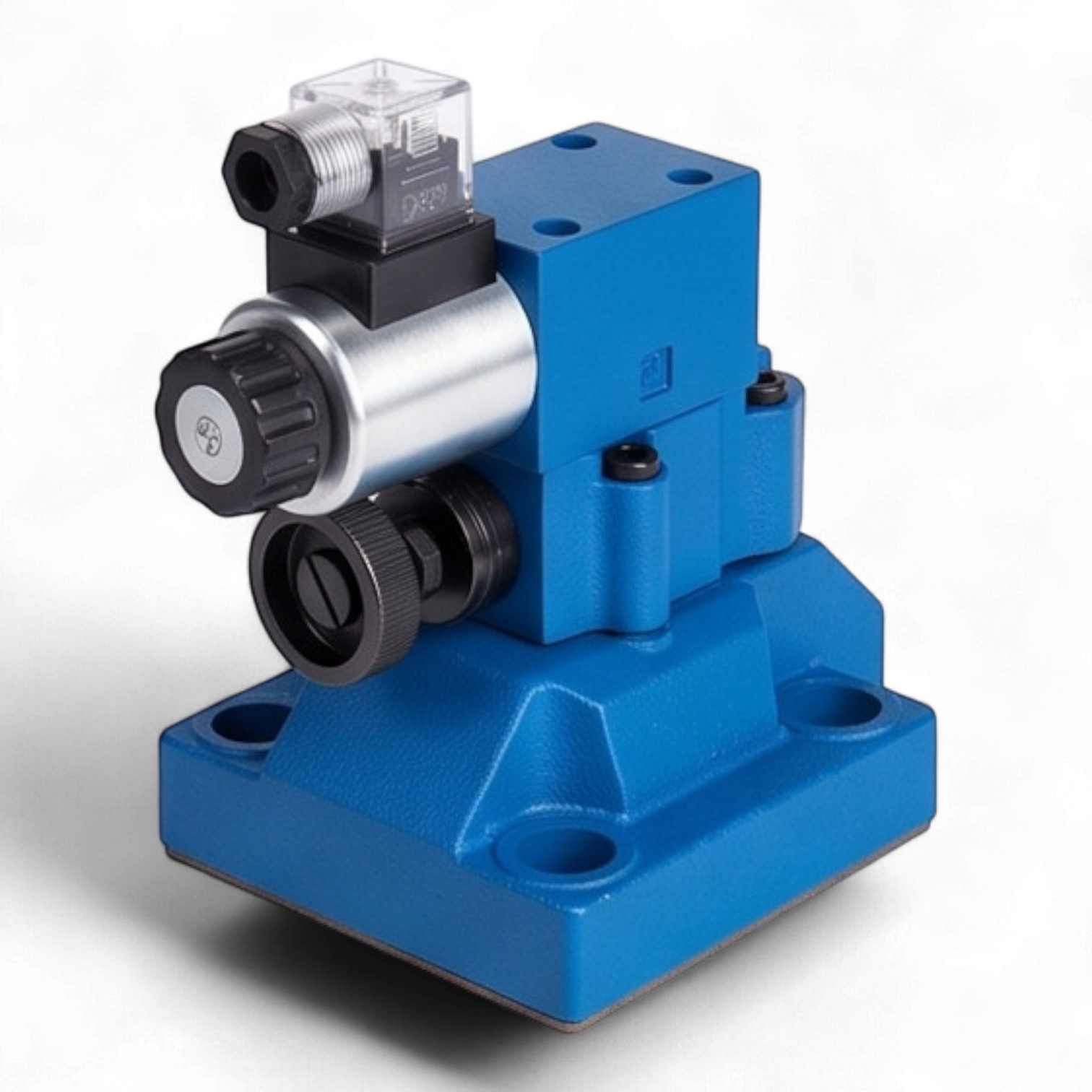

Техническое описание гидроклапана МКПВ-32/3С3Р2.110
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р2.110 предназначен для поддержания установленного давления в гидравлических системах станков и мобильной техники, защиты от превышения давления сверх допустимого значения и обеспечения дистанционной разгрузки системы.
Технические характеристики
- Условный проход (Ду): 32 мм
- Тип монтажа: Стыковой (плитный), стандарт ISO 6264 (CETOP R10)
- Номинальный расход: 320 л/мин
- Давление номинальное: 32 МПа (320 бар)
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
- Номинальное давление настройки: 20 МПа (200 бар)
- Тип управления разгрузкой: Электромагнитное, пилотный клапан ВЕ6.574А
- Функциональное исполнение: Нормально-разгруженный (при обесточенном электромагните система находится в режиме разгрузки)
- Параметры электромагнита: Переменный ток (AC), напряжение 110В / 50Гц
- Регулировочный орган: Рукоятка (винтовой зажим с пластиковой ручкой)
- Класс защиты: IP65
- Вязкость рабочей жидкости: 10...400 сСт
Конструктивные особенности
Клапан состоит из основного каскада (корпус с основным золотником) и управляющего каскада (пилотный клапан). Стыковое исполнение обеспечивает высокую герметичность соединения и удобство обслуживания без демонтажа трубопроводов. Наличие светодиодной индикации на разъеме DIN43650 позволяет визуально контролировать подачу питания на катушку управления.
Габаритные и присоединительные параметры
Основные размеры корпуса МКПВ-32/3С соответствуют стандартам для типоразмера 32. Межосевые расстояния крепежных отверстий и конфигурация портов P (напор) и T (слив) выполнены согласно монтажной схеме CETOP R10.
