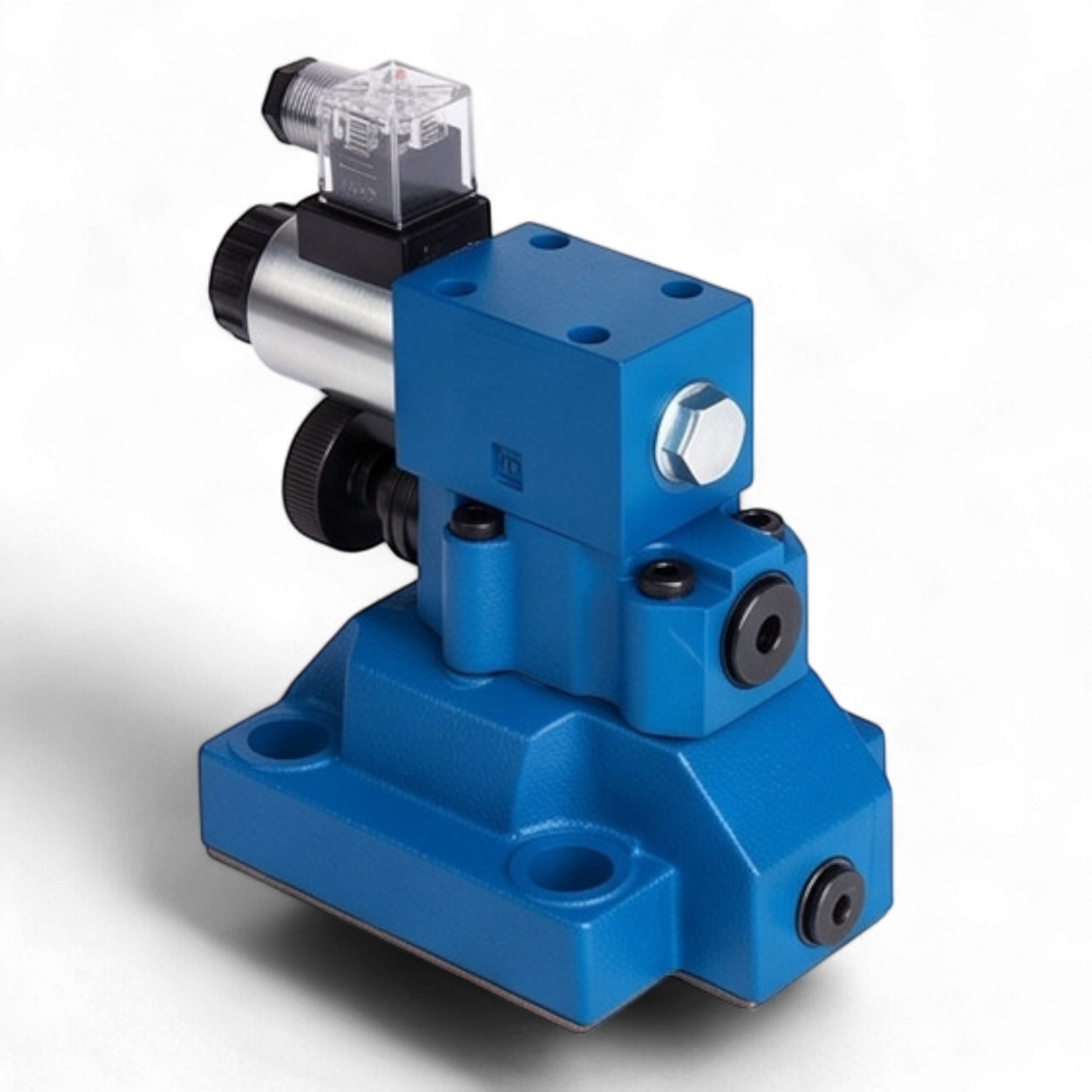

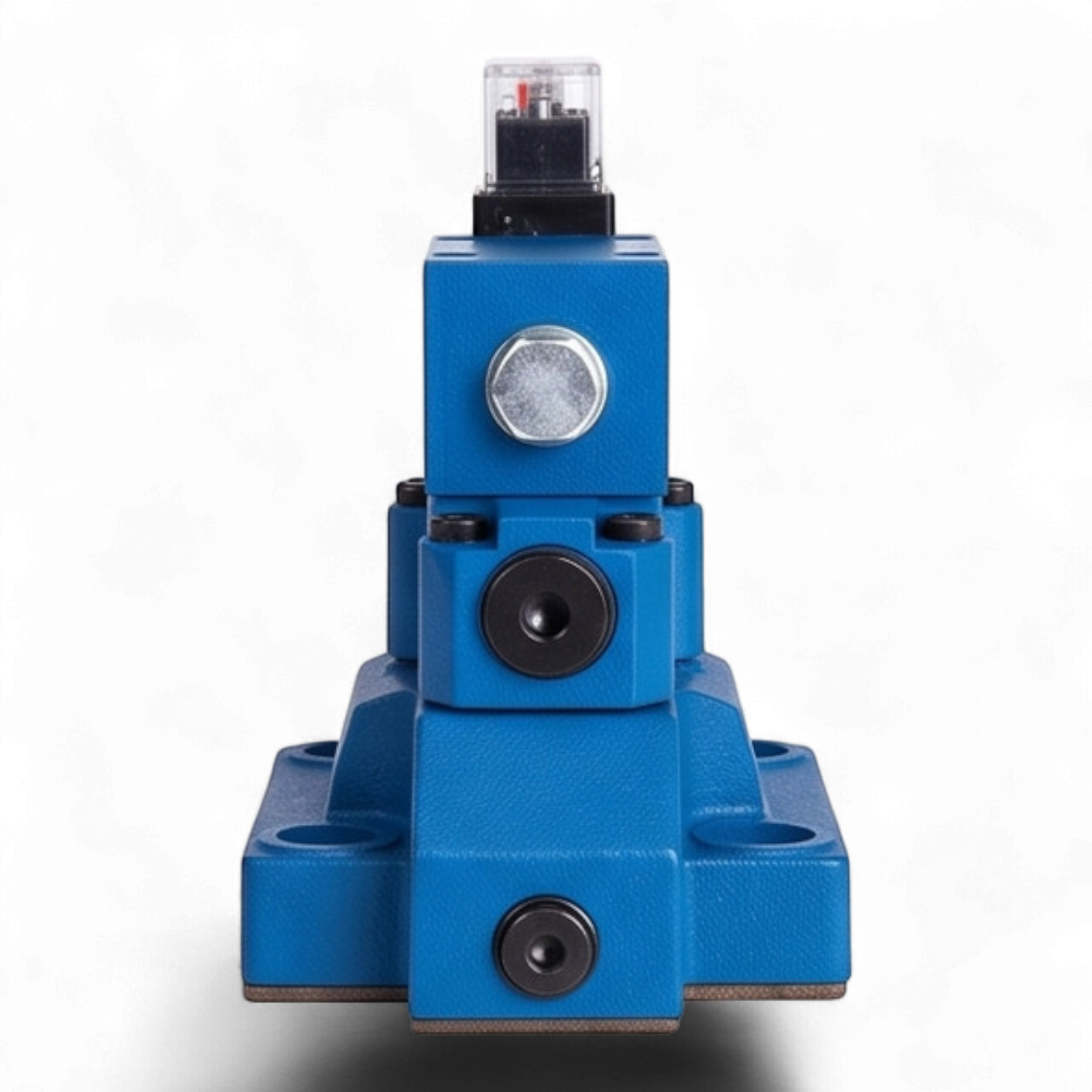

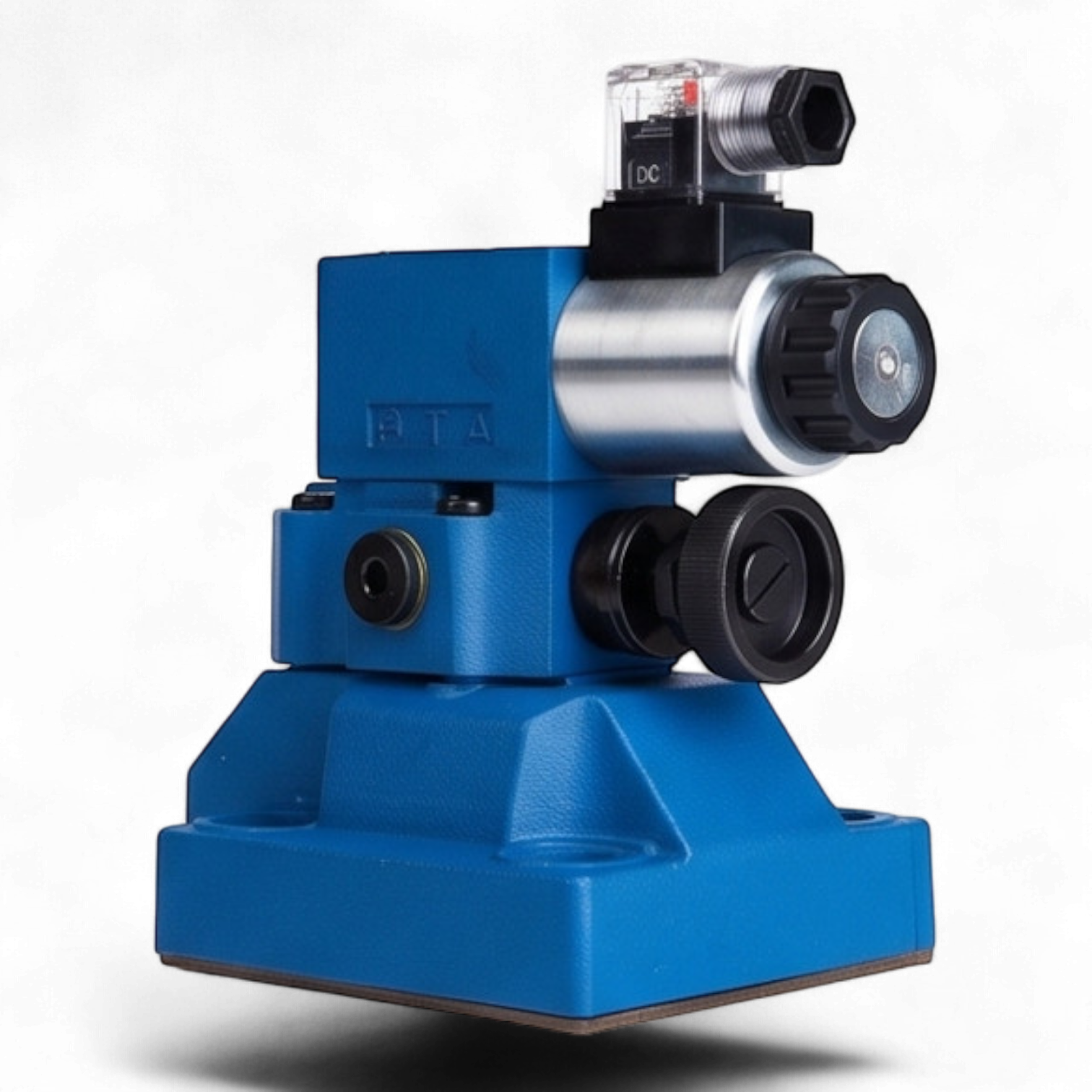

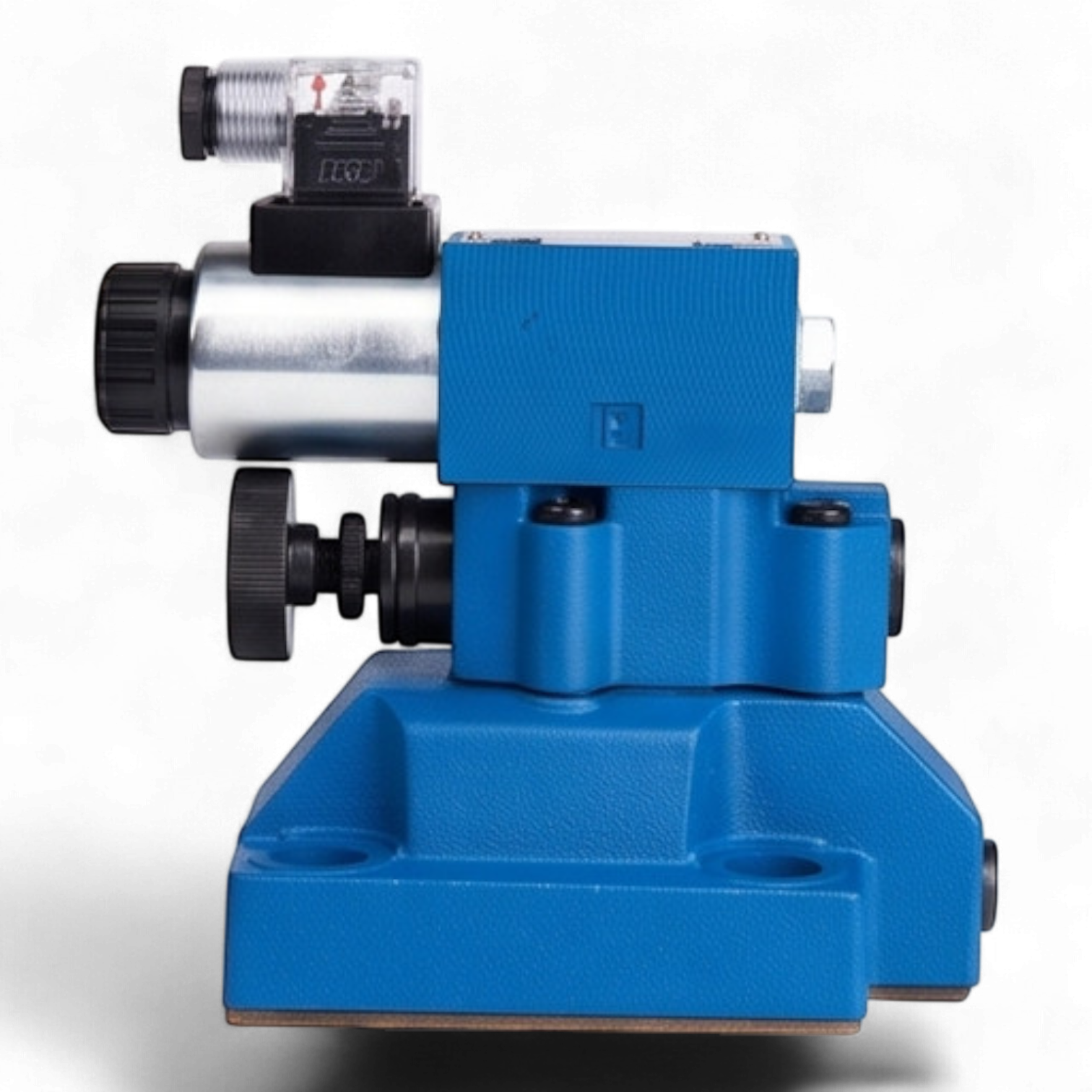

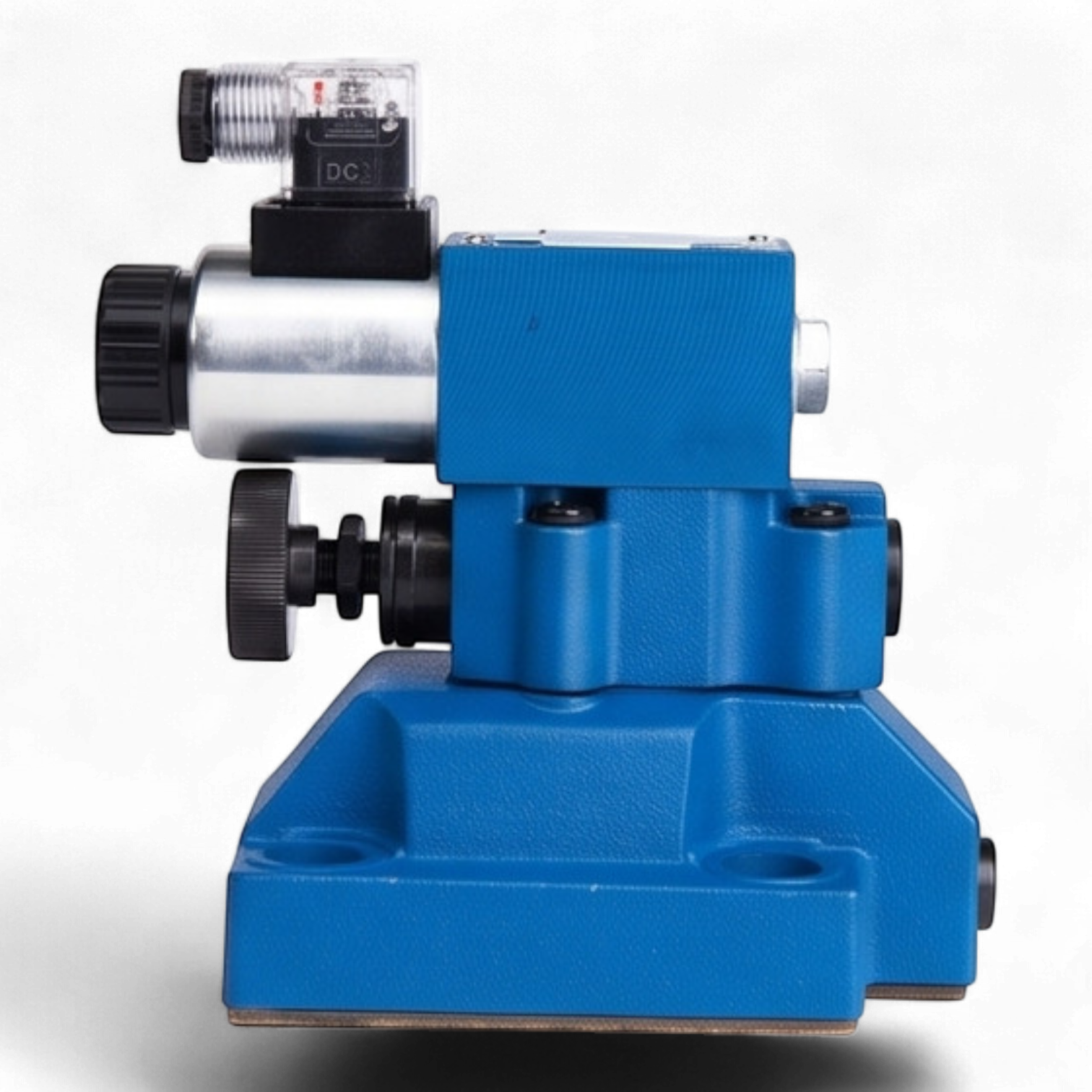

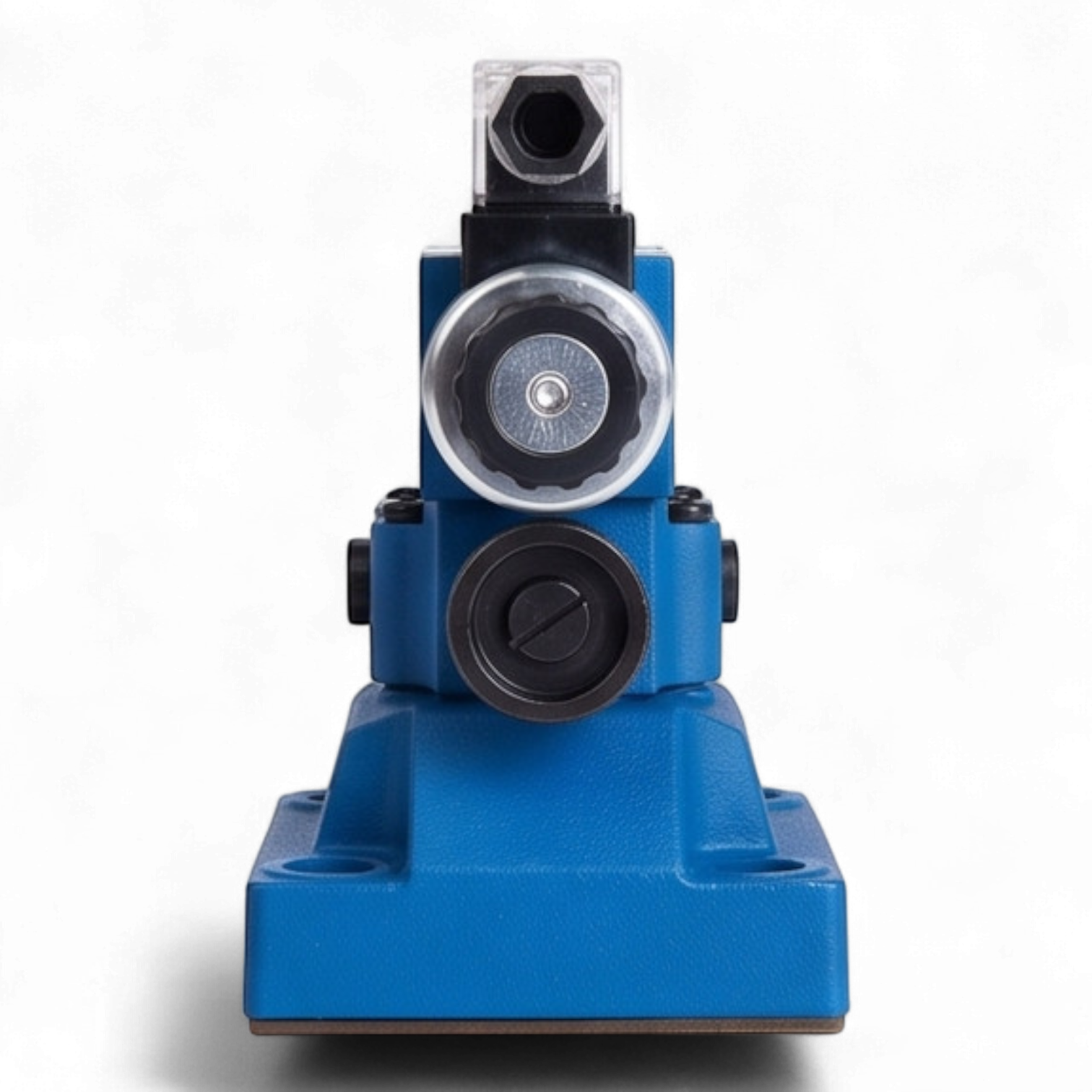

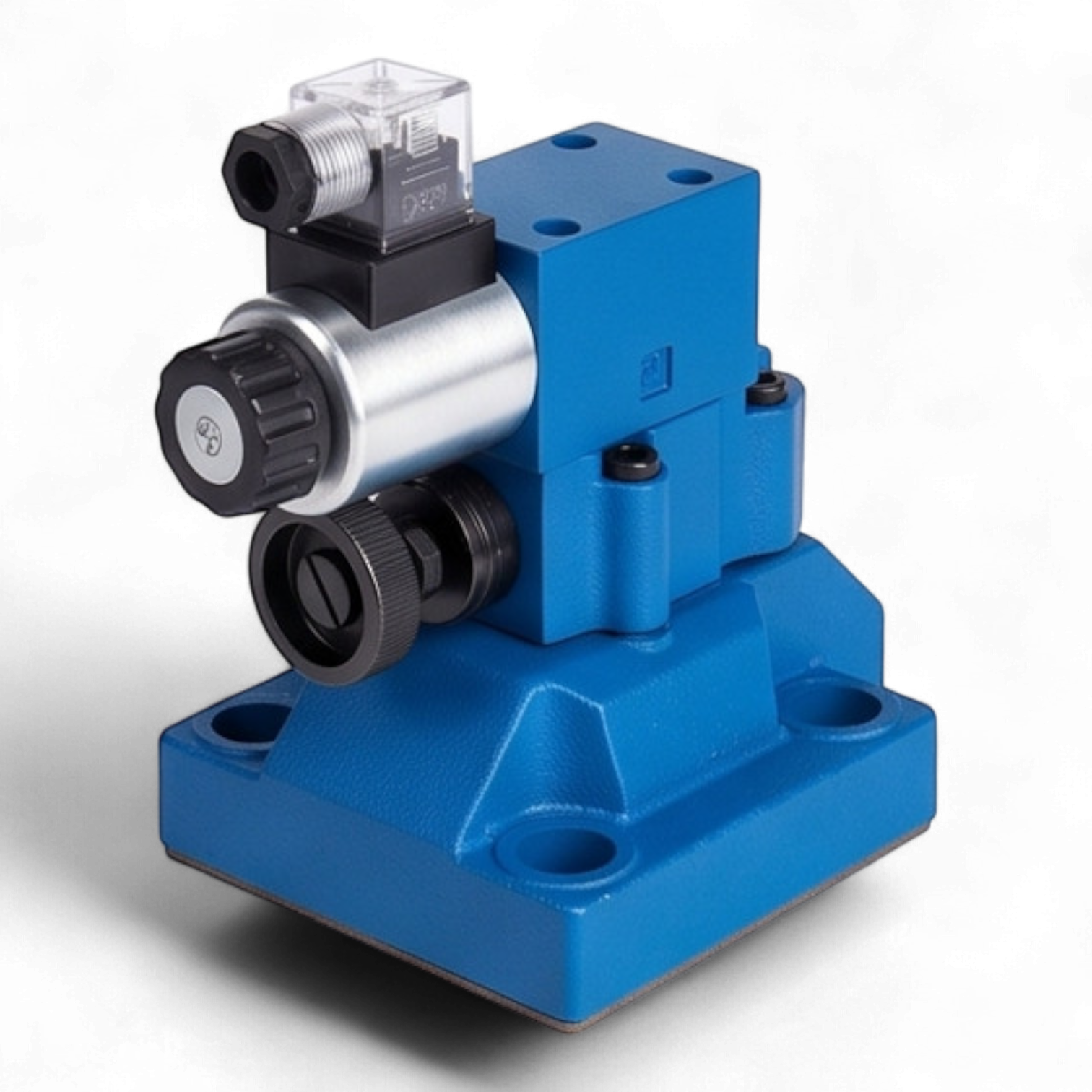

Техническое описание гидроклапана МКПВ-32/3С3Р2.220
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р2.220 предназначен для поддержания установленного давления в гидравлических системах, защиты оборудования от избыточных нагрузок и обеспечения дистанционной разгрузки системы. Конструктивное исполнение предусматривает стыковой монтаж на плиту в соответствии со стандартом ISO 6264 (типоразмер CETOP R10).
Основные технические характеристики
- Условный проход (Ду): 32 мм
- Номинальный расход: 320 л/мин
- Максимальное рабочее давление: 320 бар (32 МПа)
- Диапазон регулирования давления: 20–250 бар (2,0–25,0 МПа)
- Номинальное давление настройки: 200 бар (20 МПа)
- Тип управления разгрузкой: электромагнитное (пилотный клапан ВЕ6.574А)
- Напряжение управления: ~220-230В / 50Гц
- Состояние при обесточенном электромагните: нормально-разгруженный (Р-Т)
- Регулировочный орган: вращающаяся рукоятка
Конструктивные особенности и эксплуатация
Клапан состоит из основного каскада и вспомогательного пилота. Электромагнитное управление реализовано на базе распределителя с разъемом DIN43650 A, оснащенным светодиодной индикацией (LED). Степень защиты электрооборудования соответствует классу IP65. Устройство рассчитано на работу с минеральными маслами вязкостью от 10 до 400 сСт при тонкости фильтрации не хуже 25 мкм.
Расшифровка маркировки МКПВ-32/3С3Р2.220
| Параметр | Значение | Описание |
|---|---|---|
| Тип | МКПВ | Клапан предохранительный взрывного/непрямого действия |
| Ду | 32 | Условный проход 32 мм |
| Давление | 3 | Номинальное давление 32 МПа |
| Монтаж | С | Стыковое присоединение |
| Разгрузка | 3 | С электромагнитным управлением, нормально-разгруженный |
| Регулировка | Р | Рукоятка (ручка) |
| Настройка | 2 | Диапазон настройки до 20 МПа |
| Питание | 220 | Переменный ток 220В |
Характеристики
Условный проход, мм
32
Номинальный расход, л/мин
320
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R10
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~220-230В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В220
