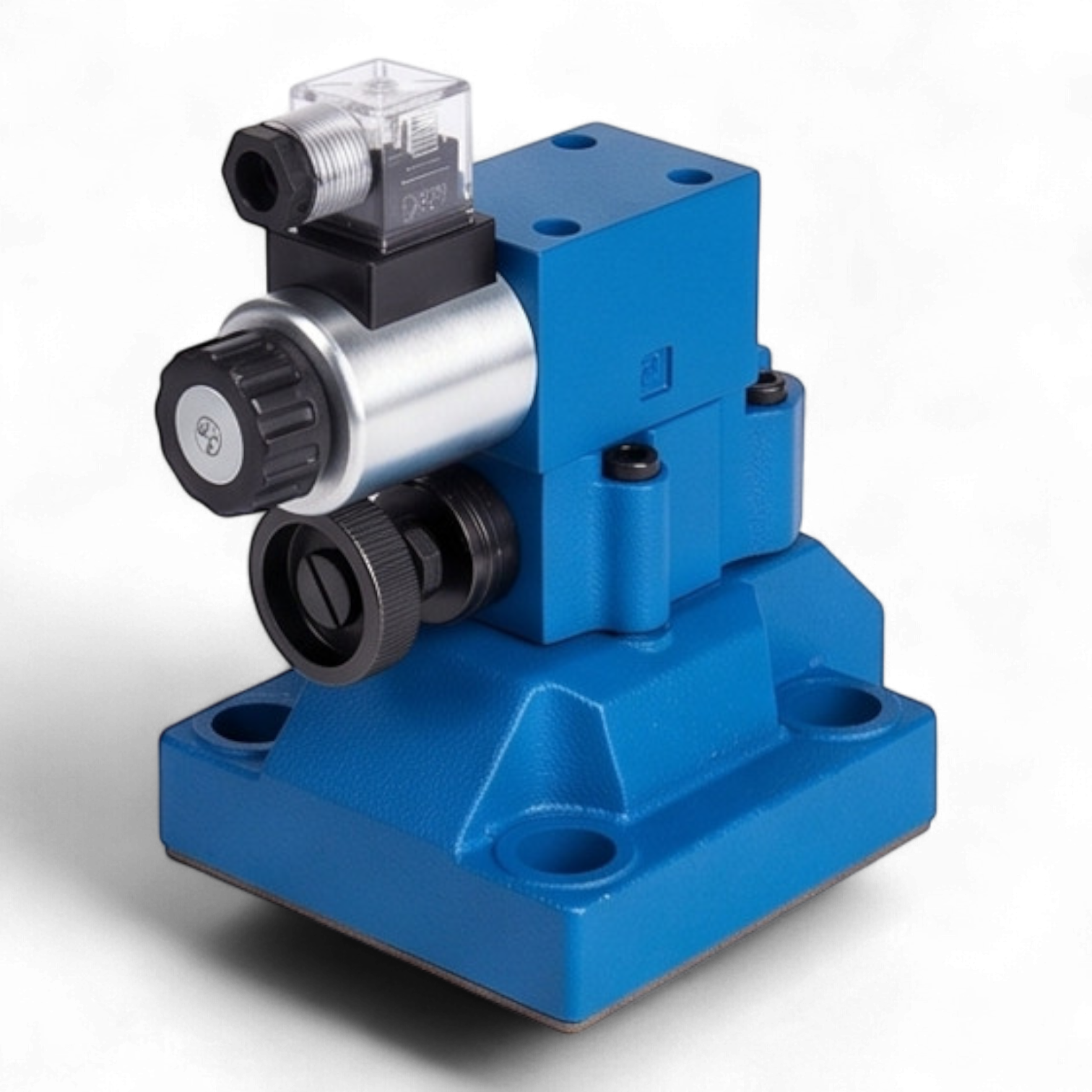

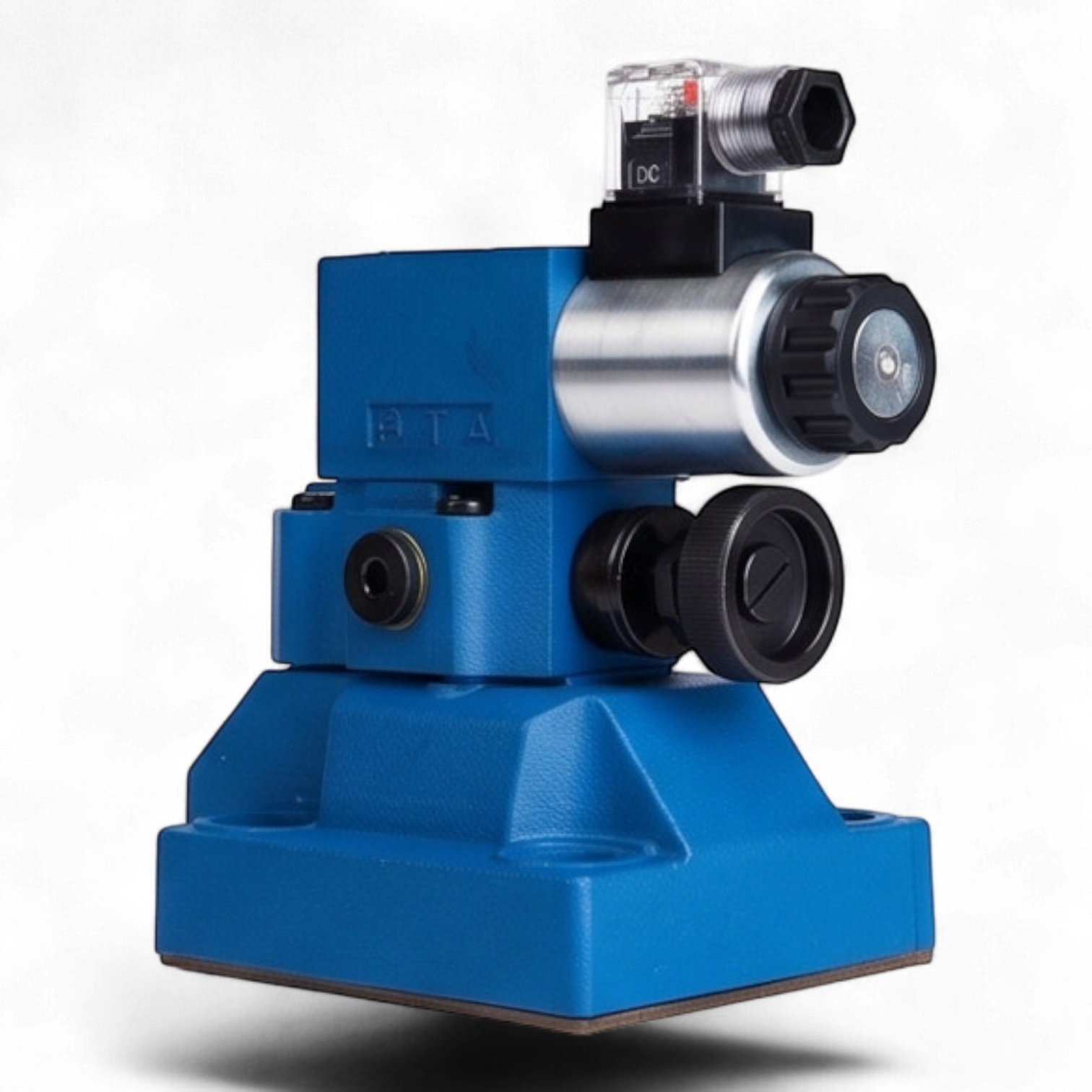

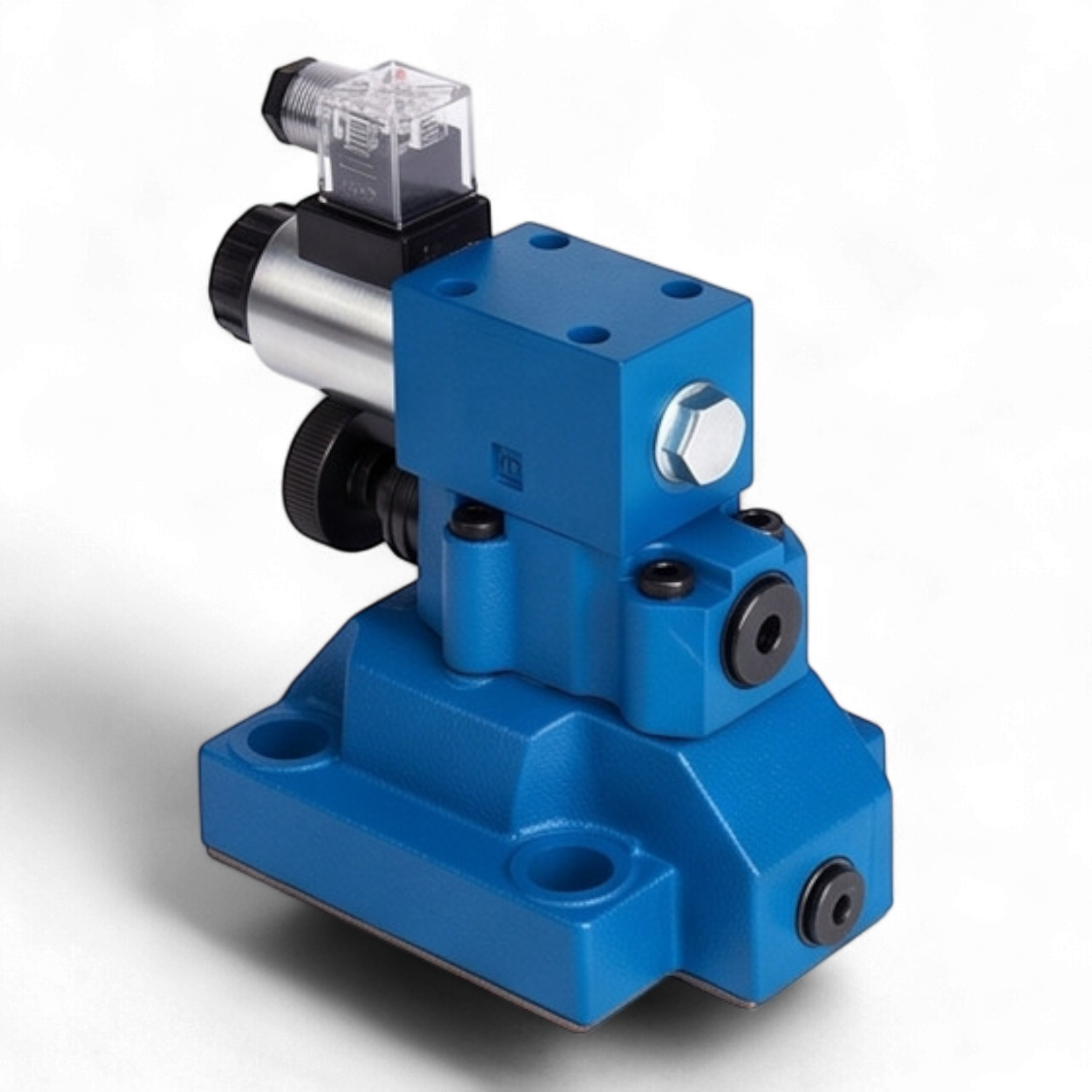

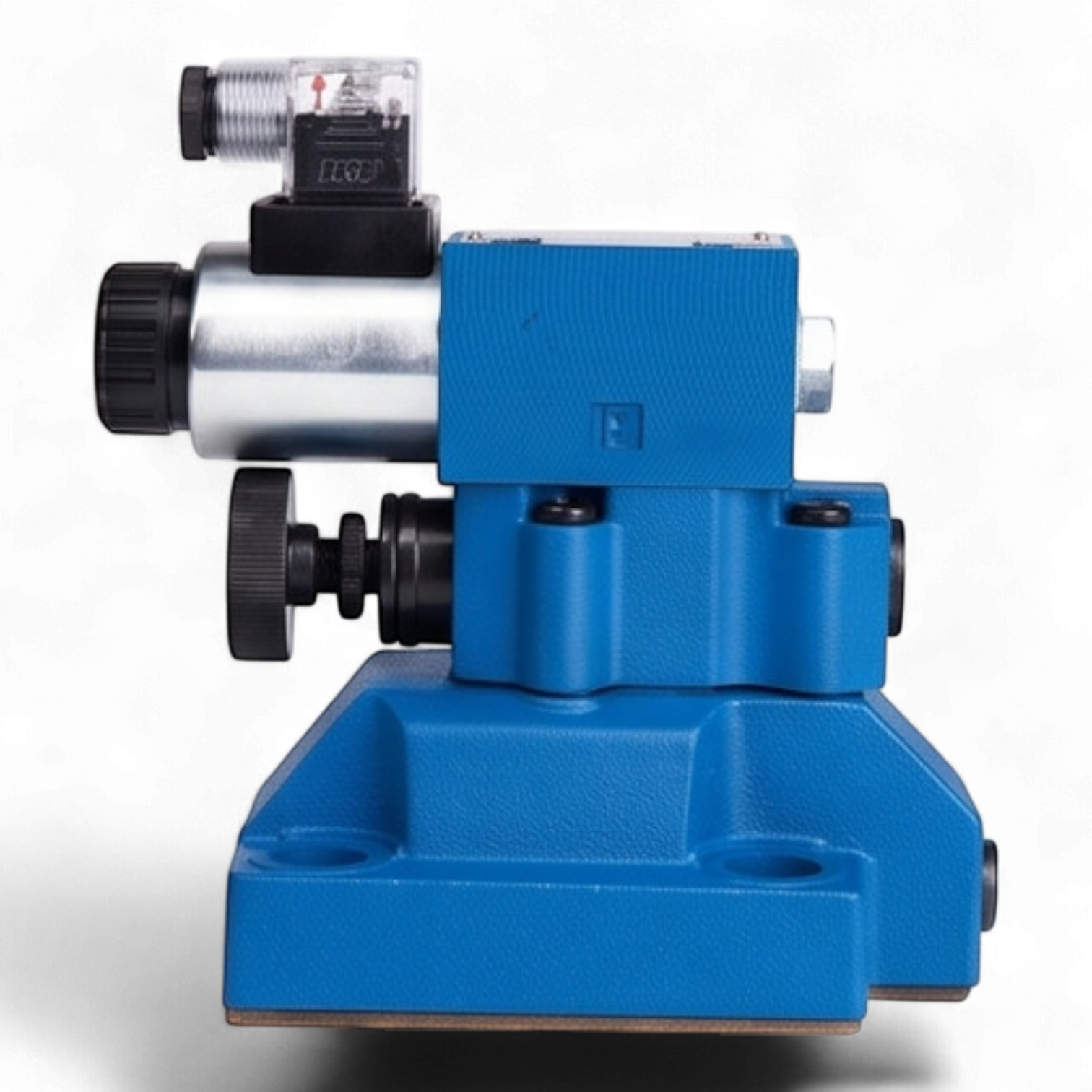

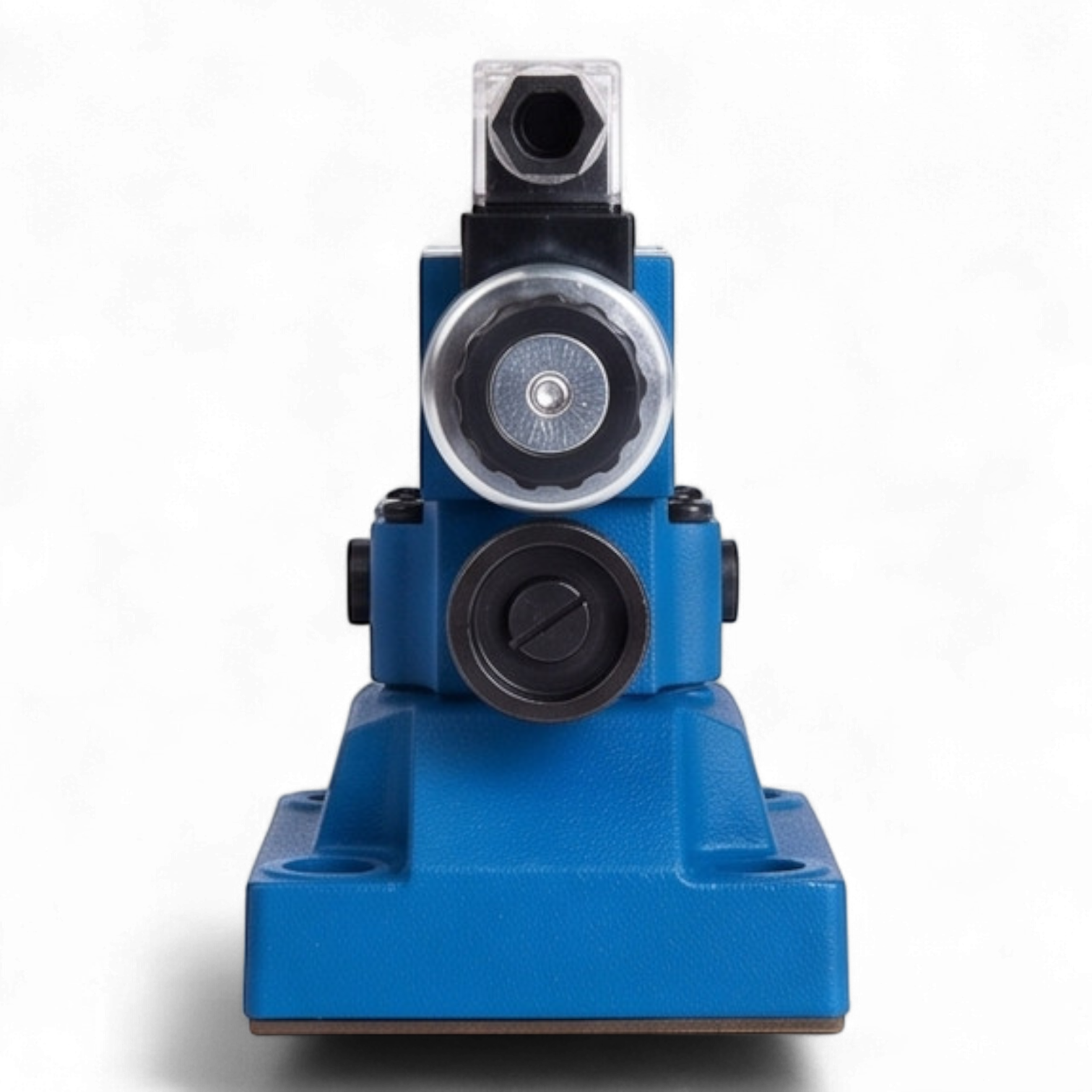

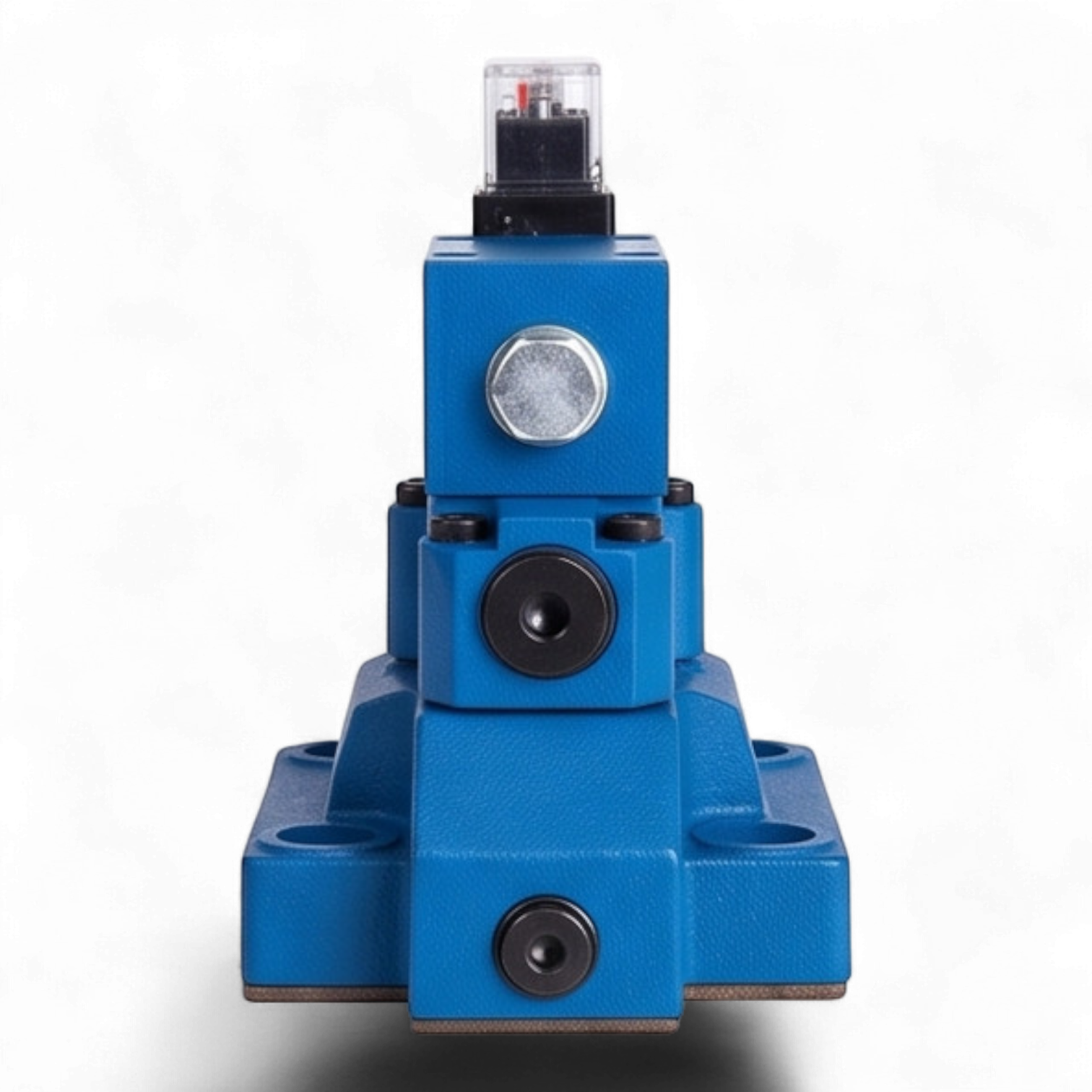

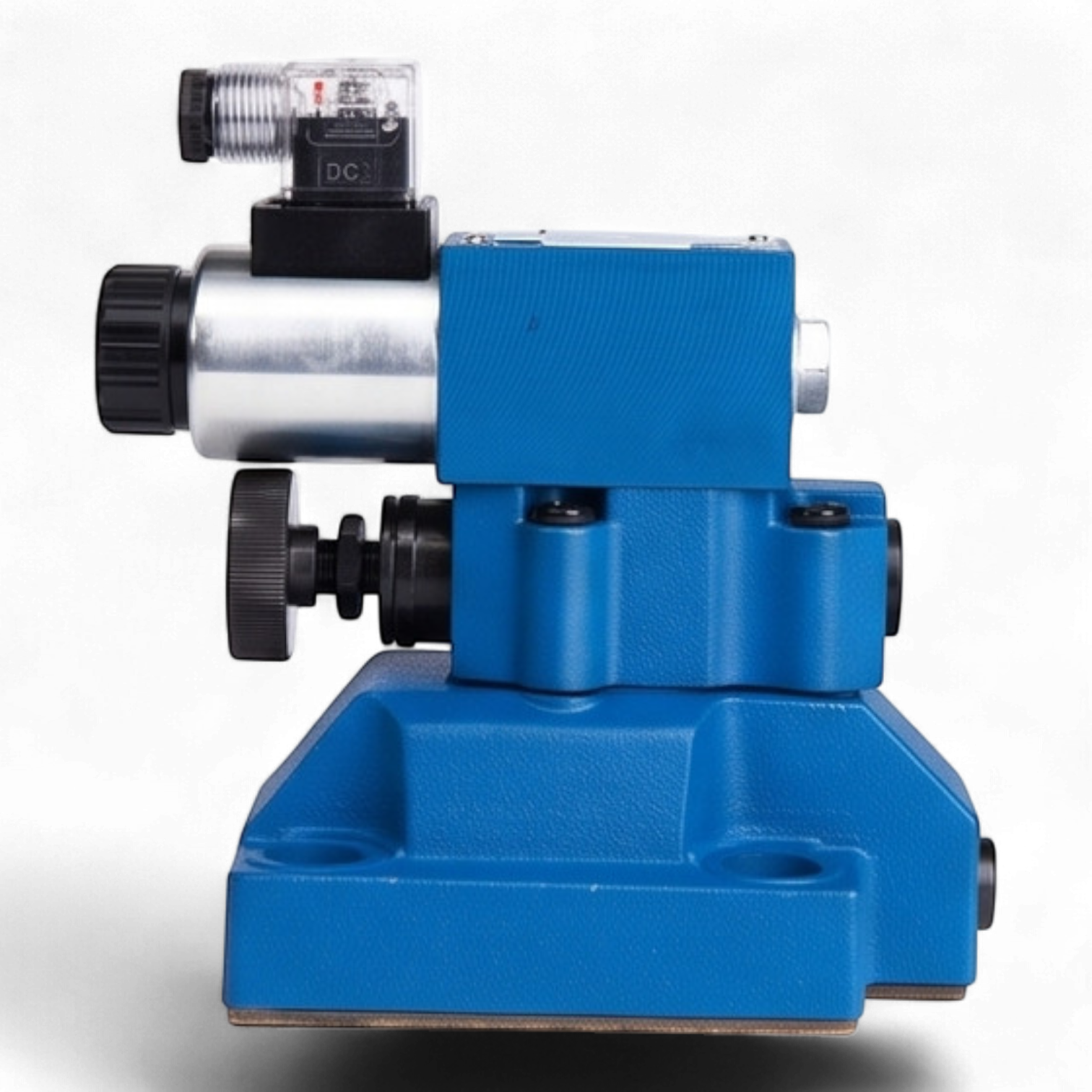

Техническое описание гидроклапана МКПВ-32/3С3Р2.24
Предохранительный гидроклапан МКПВ-32/3С3Р2.24 предназначен для поддержания установленного давления в гидравлических системах, защиты их от превышения номинальных параметров и обеспечения функции дистанционной разгрузки. Устройство относится к клапанам непрямого действия со стыковым типом монтажа (ISO 6264).
Технические характеристики
| Условный проход (Ду) | 32 мм |
| Номинальный расход жидкости | 320 л/мин |
| Диапазон регулирования давления | 2,0 – 25,0 МПа (20 – 250 бар) |
| Номинальное давление настройки | 20,0 МПа (200 бар) |
| Максимальное рабочее давление | 32,0 МПа (320 бар) |
| Тип управления разгрузкой | Электромагнитное, нормально-разгруженное |
| Напряжение питания соленоида | 24 В (постоянный ток, DC) |
| Модель пилотного распределителя | ВЕ6.574А.Г24 |
| Кинематическая вязкость масла | 10 – 400 сСт |
| Класс защиты электроразъема | IP65 (DIN 43650 A) |
Конструктивные особенности
- Способ монтажа: Стыковой, на плиту (CETOP R10).
- Регулировочный орган: Механическая рукоятка для ручной настройки давления.
- Функционал: В обесточенном состоянии электромагнита клапан обеспечивает разгрузку системы (слив рабочей жидкости в бак при минимальном давлении).
Габаритные и присоединительные параметры
Габаритные размеры корпуса соответствуют стандарту для типоразмера Ду32. Основные параметры корпуса МКПВ-32/3С: B1=115мм, B2=82,5мм, L1=154,5мм. Присоединительная поверхность выполнена согласно ISO 6264 с использованием уплотнительных колец в портах P и T.
Характеристики
Условный проход, мм
32
Номинальный расход, л/мин
320
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R10
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
24В
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED DC
Модель пилотного клапана
ВЕ6.574А.Г24
