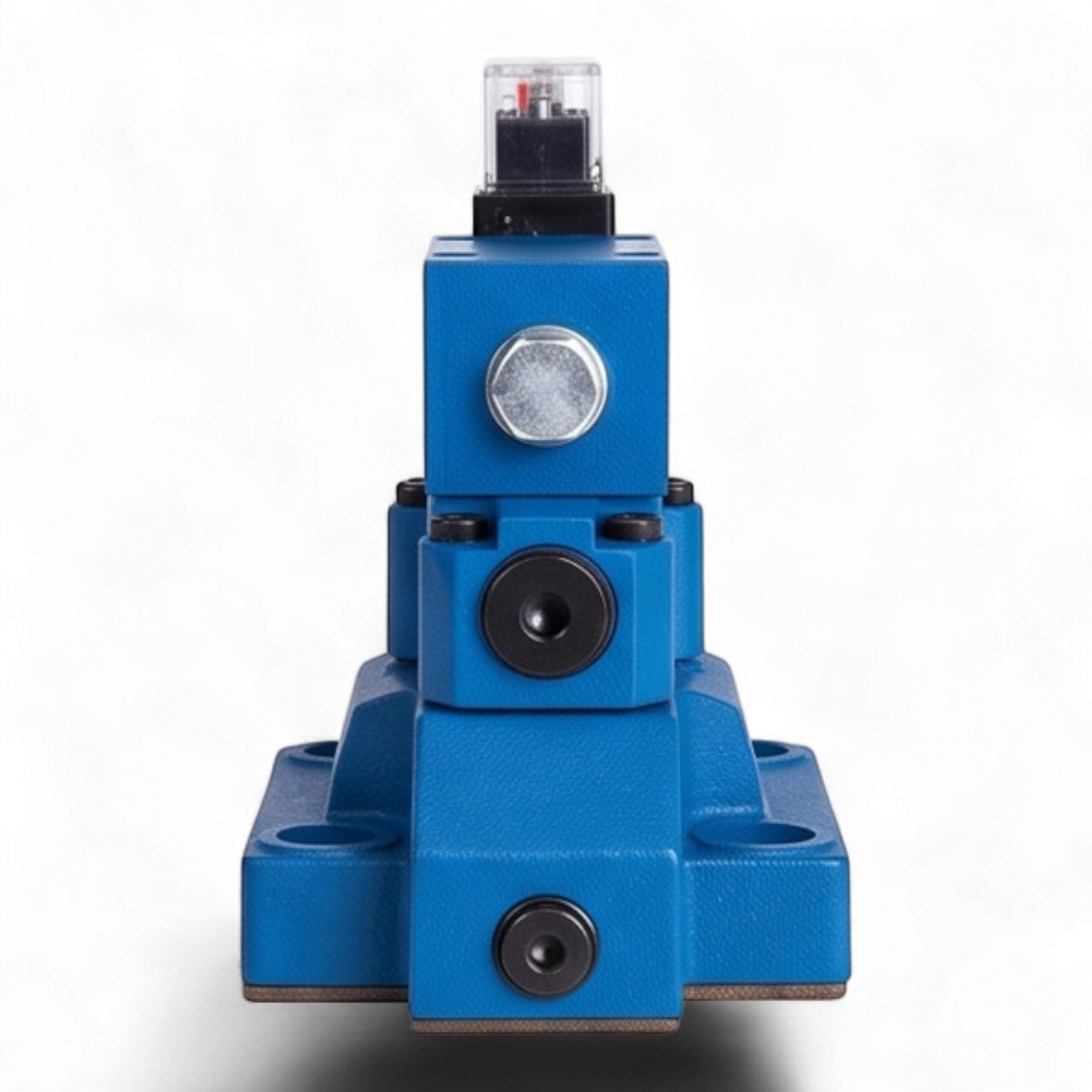

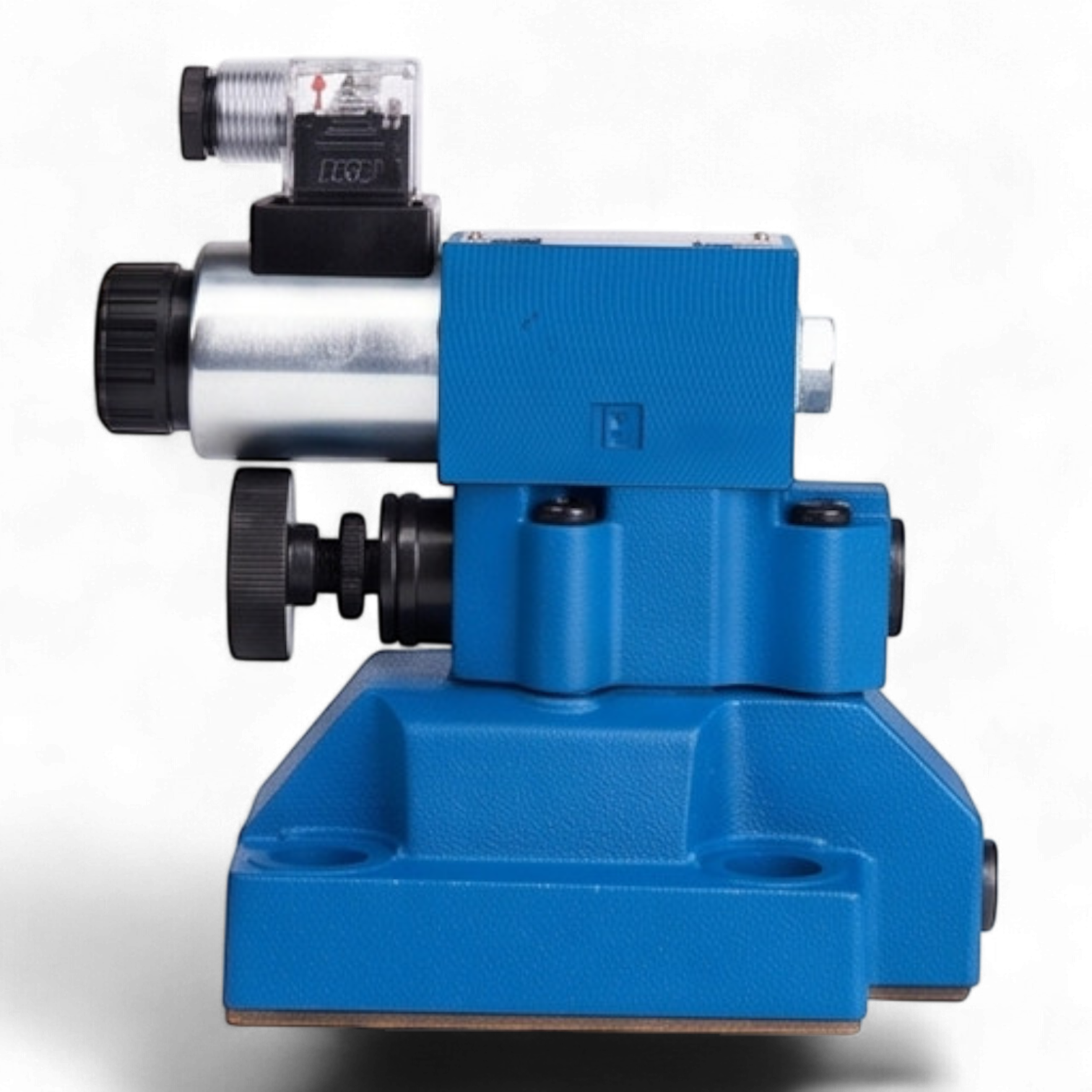

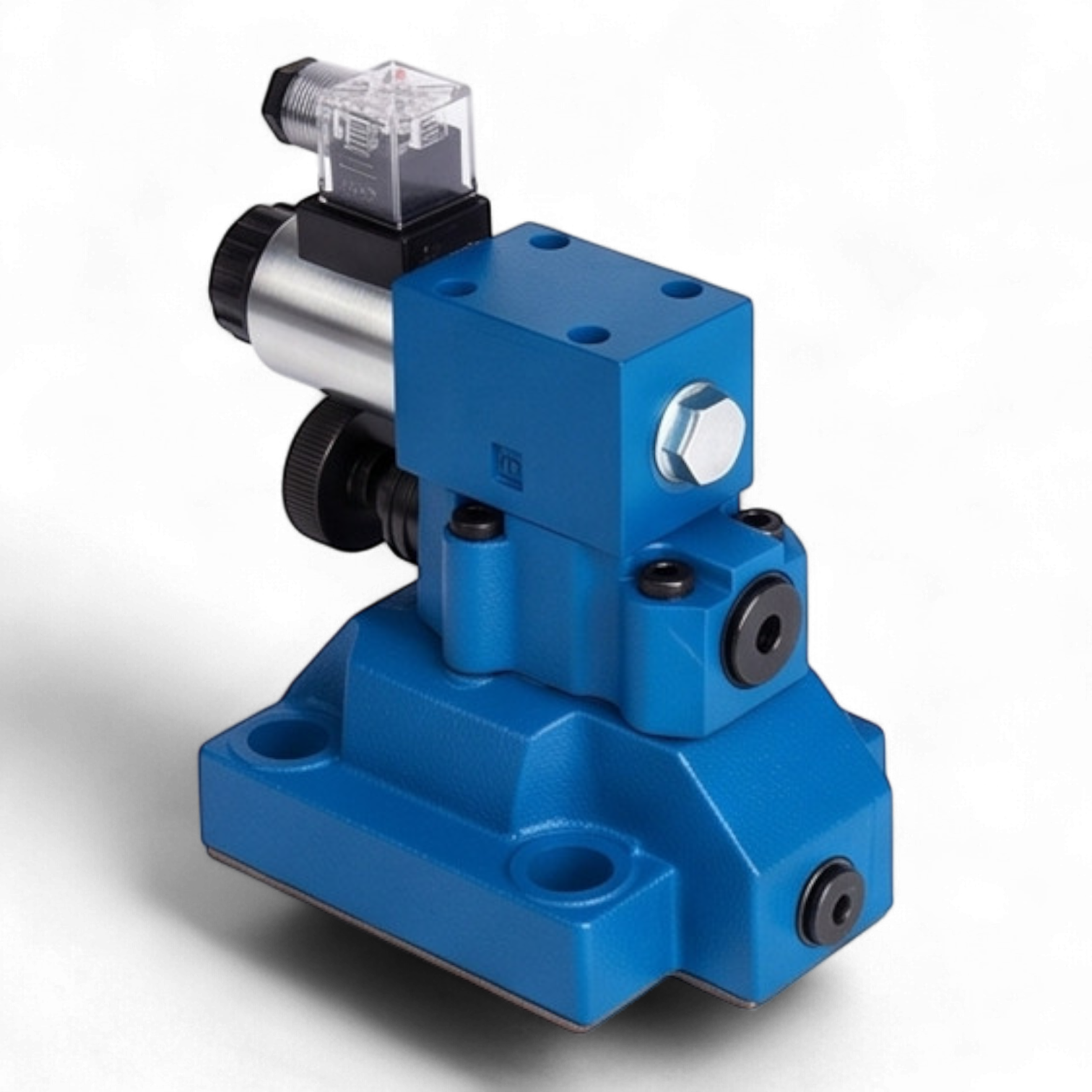

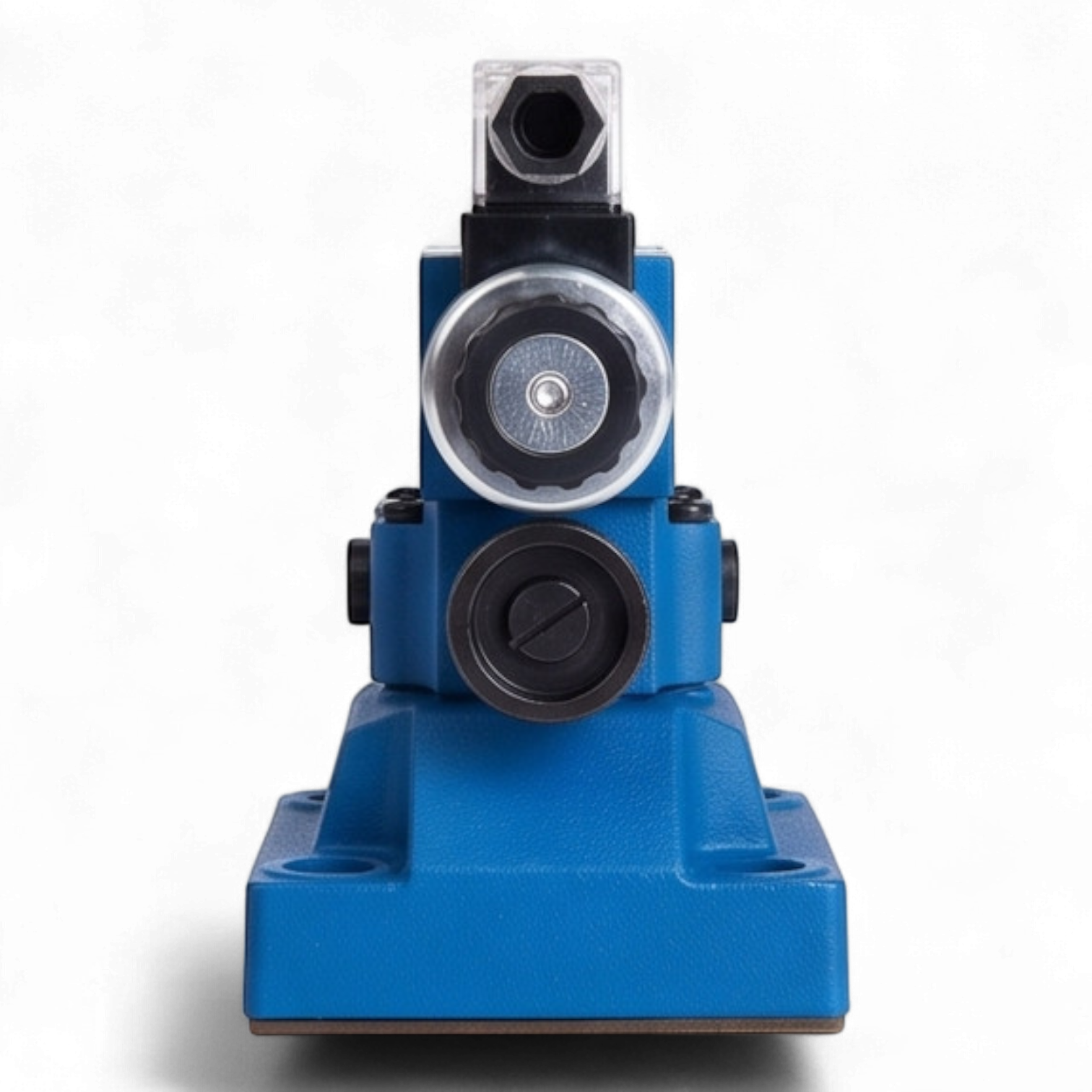

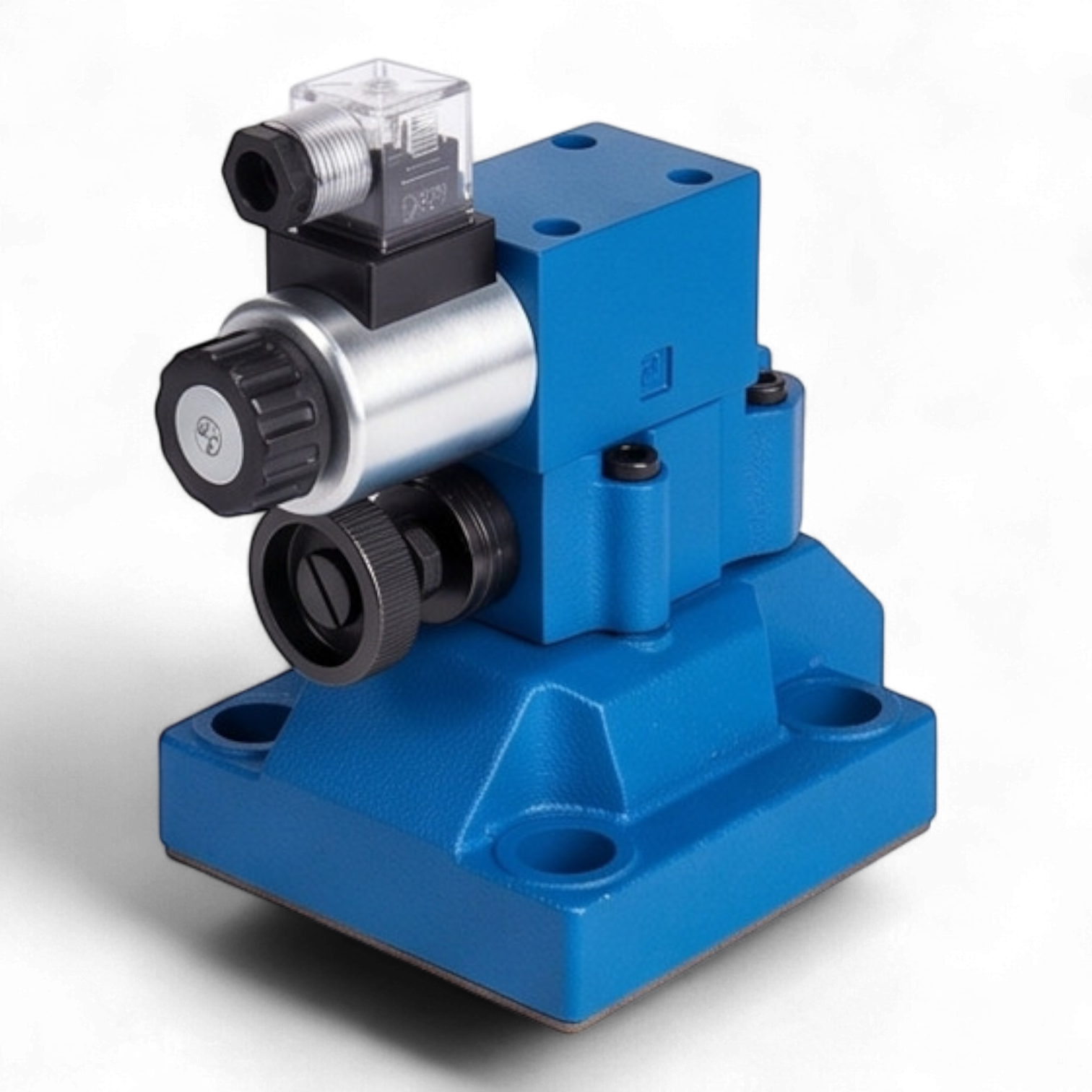

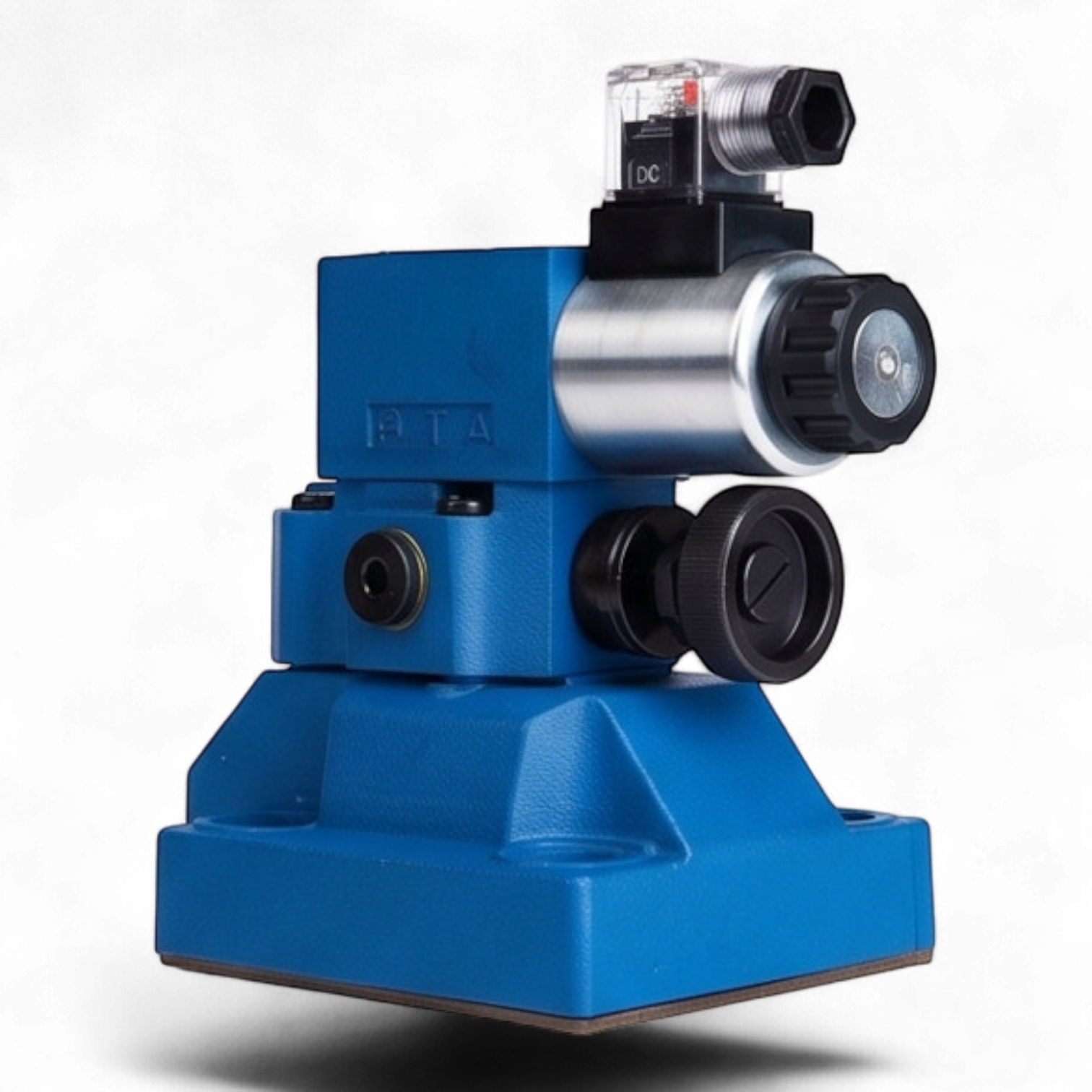

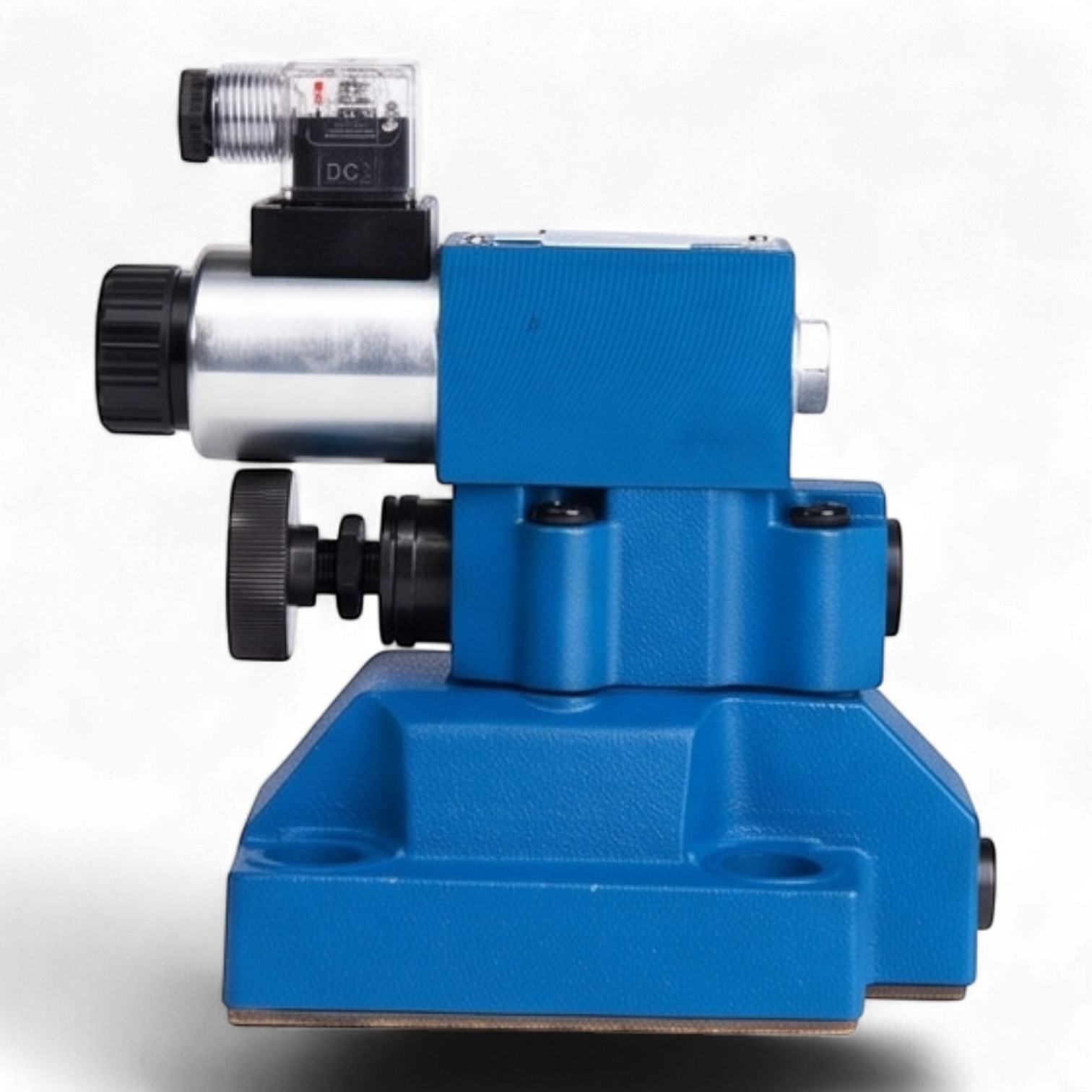

Техническое описание гидроклапана МКПВ-32/3С3Р3.110
Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р3.110 предназначен для поддержания установленного давления в гидравлических системах станков и мобильной техники, защиты от превышения номинального давления и дистанционной разгрузки системы.
Технические характеристики
- Условный проход (Ду): 32 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0–35,0 МПа
- Номинальный расход рабочей жидкости: 320 л/мин
- Тип монтажа: Стыковой (присоединительная поверхность согласно ISO 6264, CETOP R10)
- Управление разгрузкой: Электромагнитное, пилотный клапан ВЕ6.574А.В110
- Напряжение управления: ~110В / 50Гц (переменный ток)
- Состояние при обесточенном магните: Нормально-разгруженный (Р-Т)
- Регулировочный орган: Рукоятка
- Класс защиты: IP65
Функциональные особенности
Конструкция клапана включает основной каскад и пилотный каскад управления. Электромагнитное управление позволяет осуществлять перевод гидросистемы в режим разгрузки (слив рабочей жидкости в бак при минимальном давлении) по электрическому сигналу. Стыковой монтаж обеспечивает высокую герметичность соединений и удобство обслуживания без демонтажа трубопроводов.
Структура обозначения
| Код | Параметр | Значение |
|---|---|---|
| МКПВ | Тип устройства | Модульный клапан предохранительный (в данном исполнении стыковой) |
| 32 | Условный проход | 32 мм |
| 3 | Номинальное давление | 32 МПа |
| С | Способ монтажа | Стыковой монтаж |
| 3 | Тип управления | Электромагнитное, нормально-разгруженный |
| Р | Регулировка | Рукоятка |
| 3 | Давление настройки | До 32 МПа |
| 110 | Напряжение | ~110В переменного тока |
Характеристики
Условный проход, мм
32
Номинальный расход, л/мин
320
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R10
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
50-350
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
320
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-разгруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
