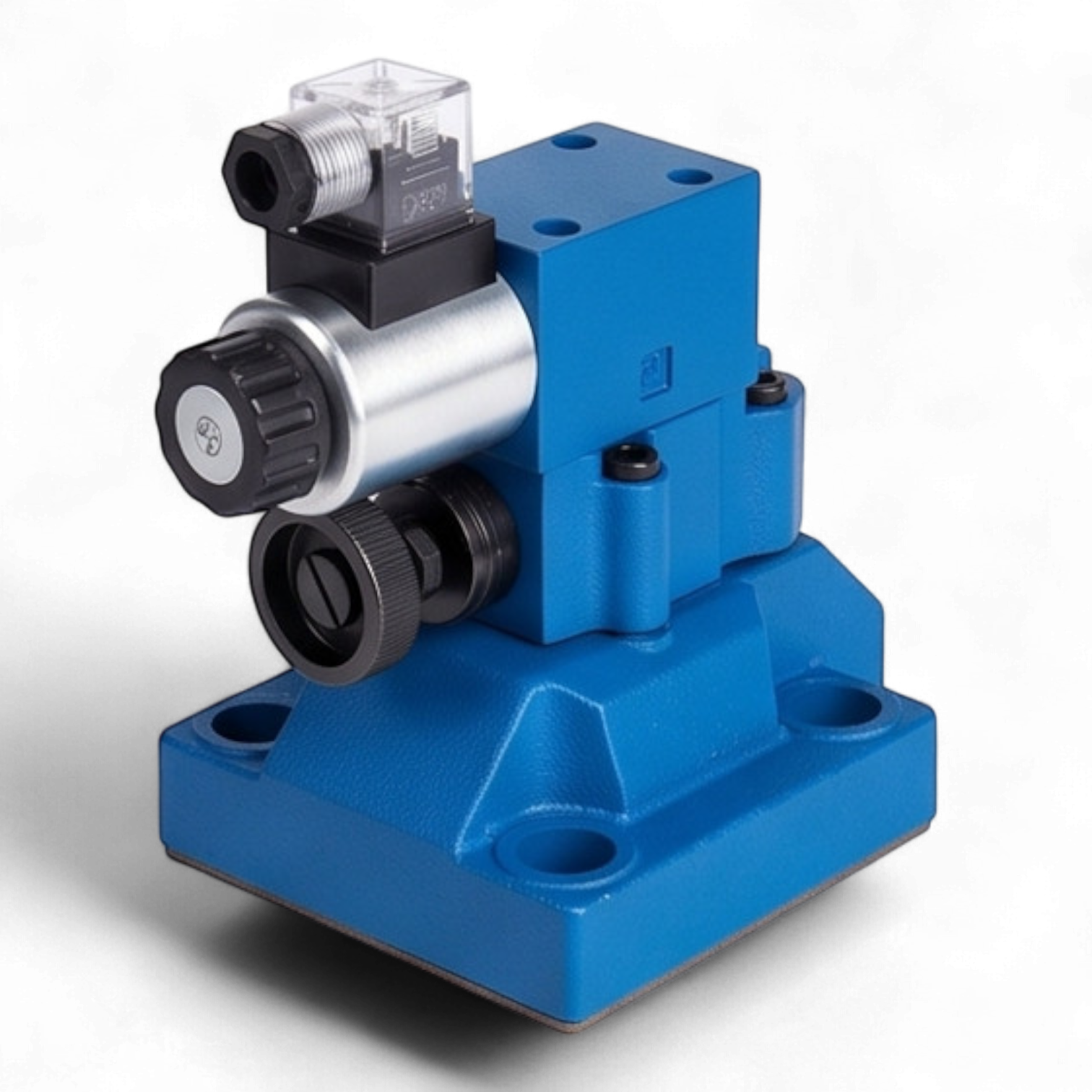

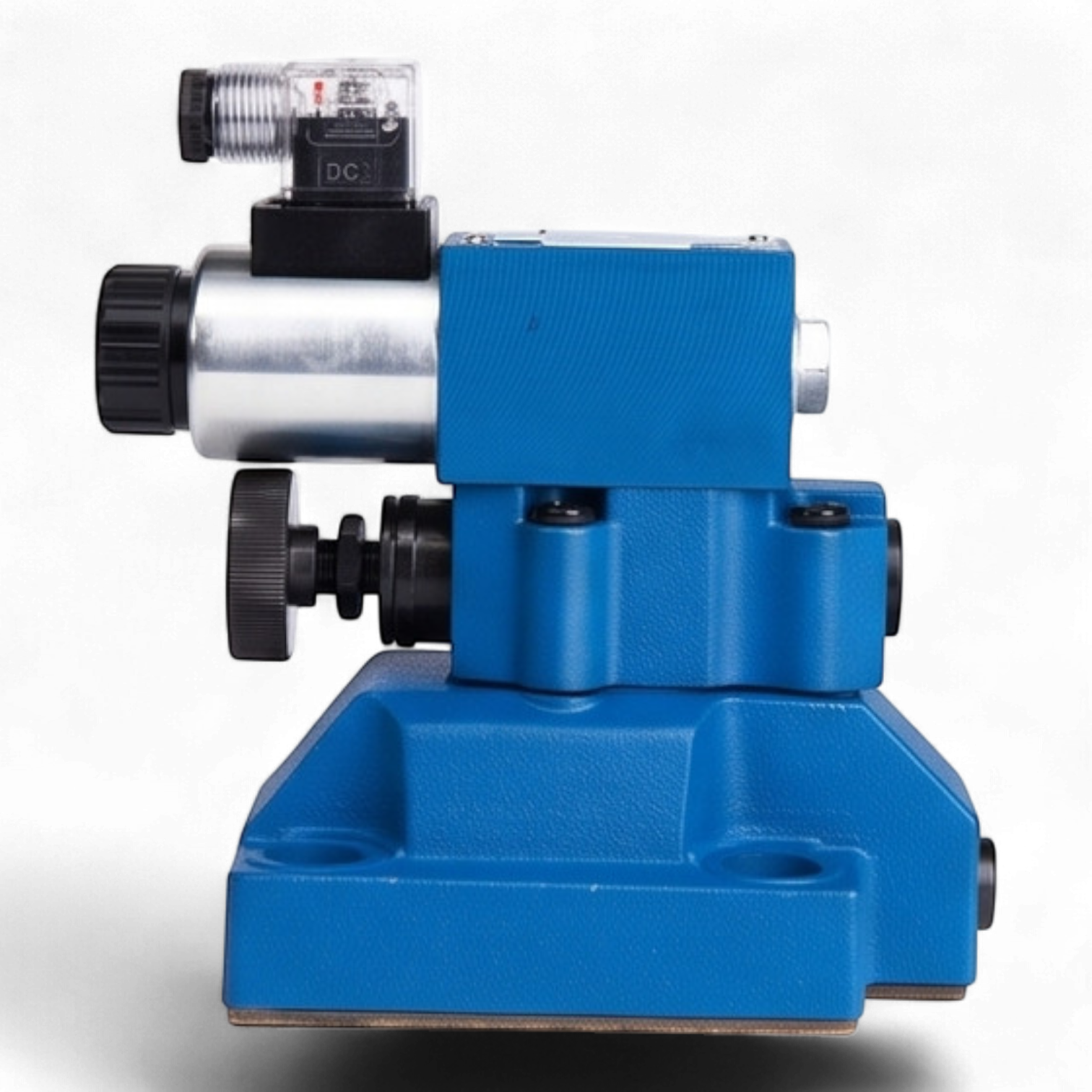

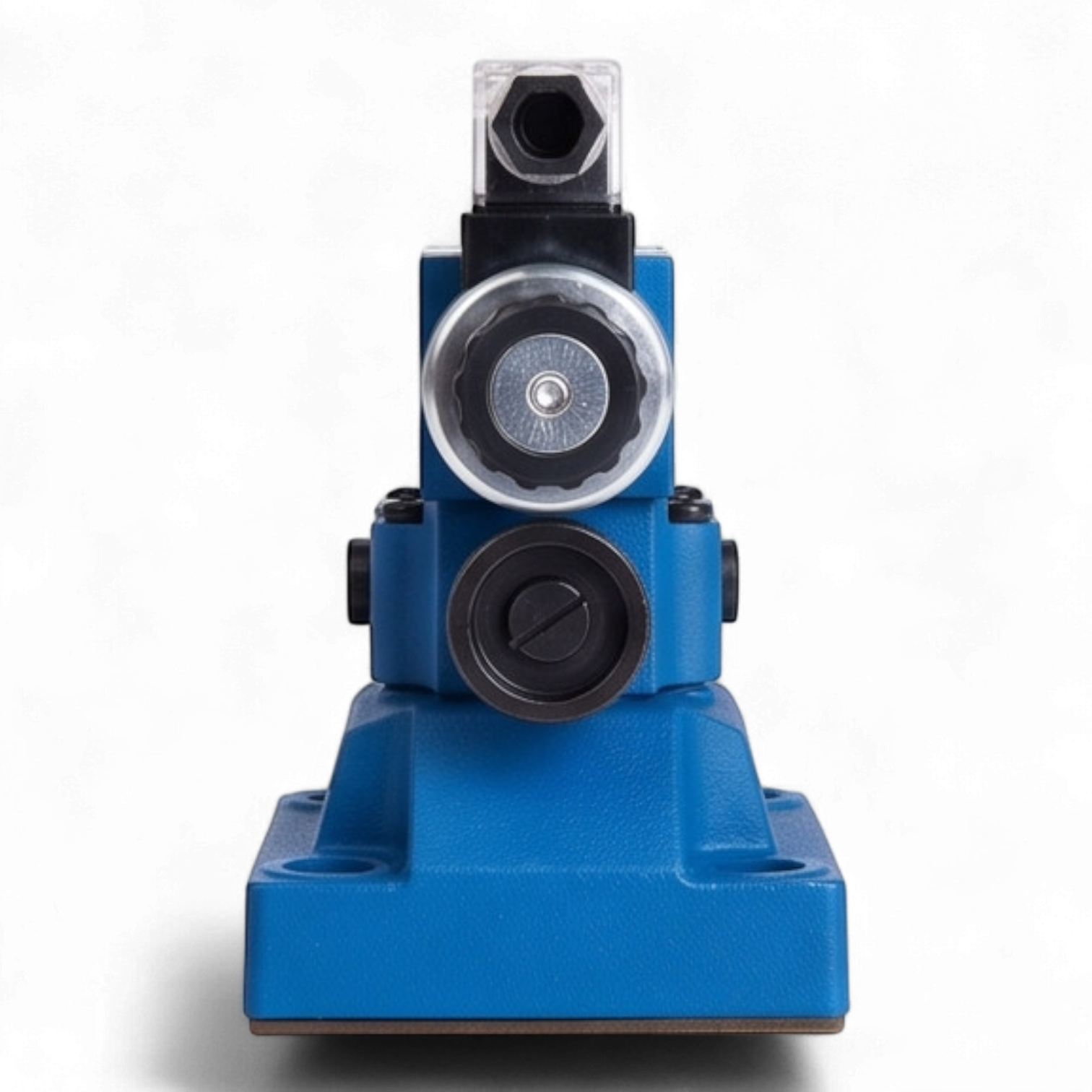

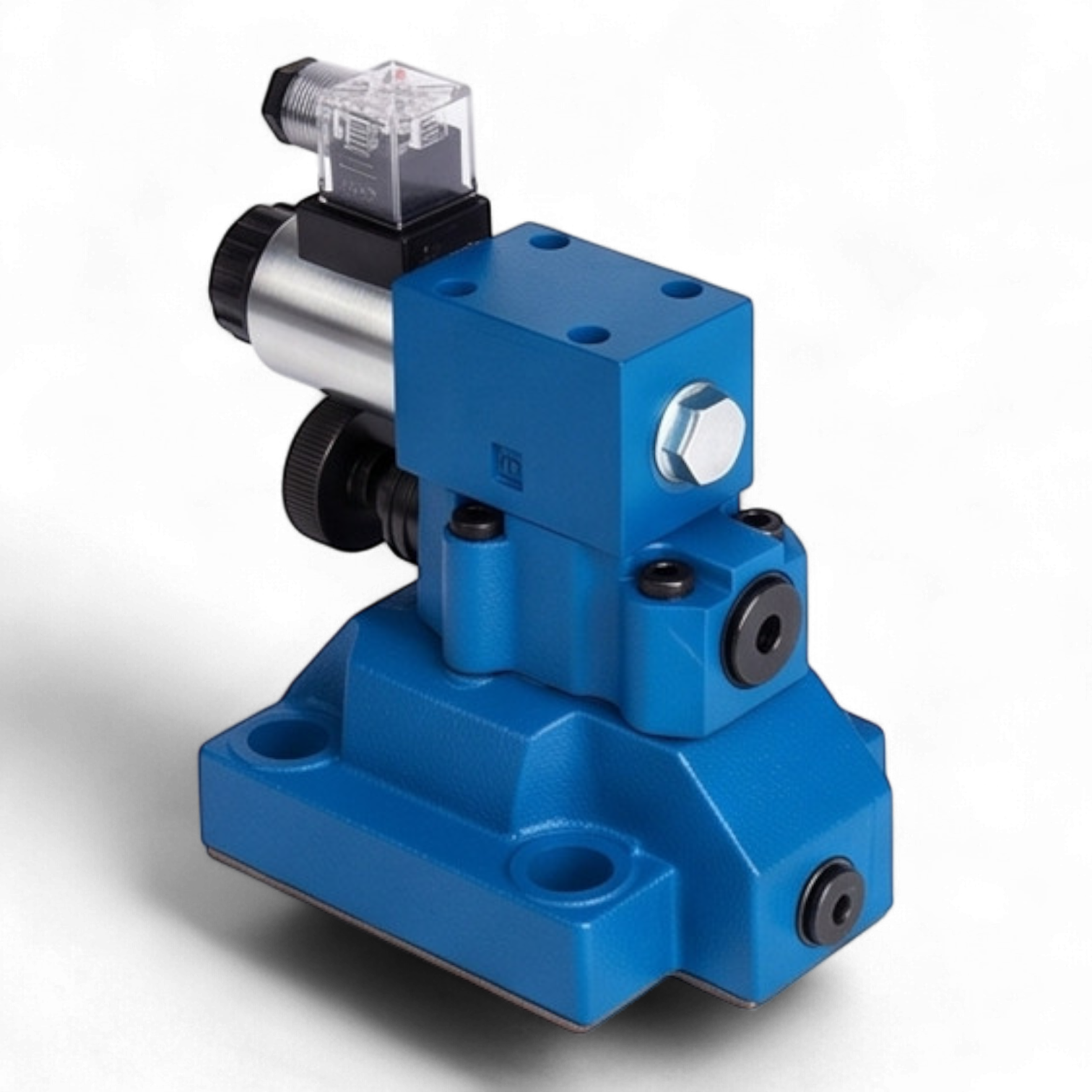

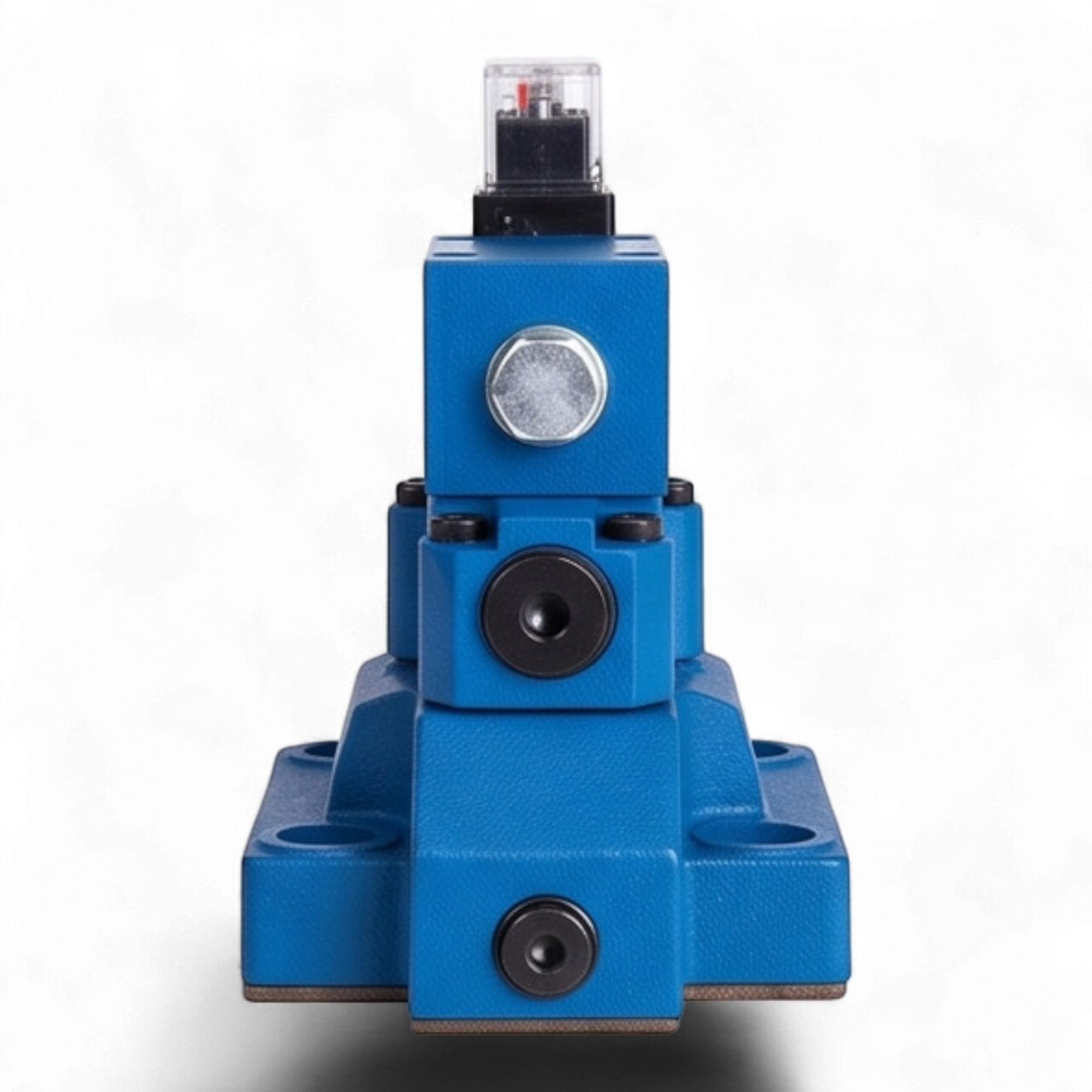

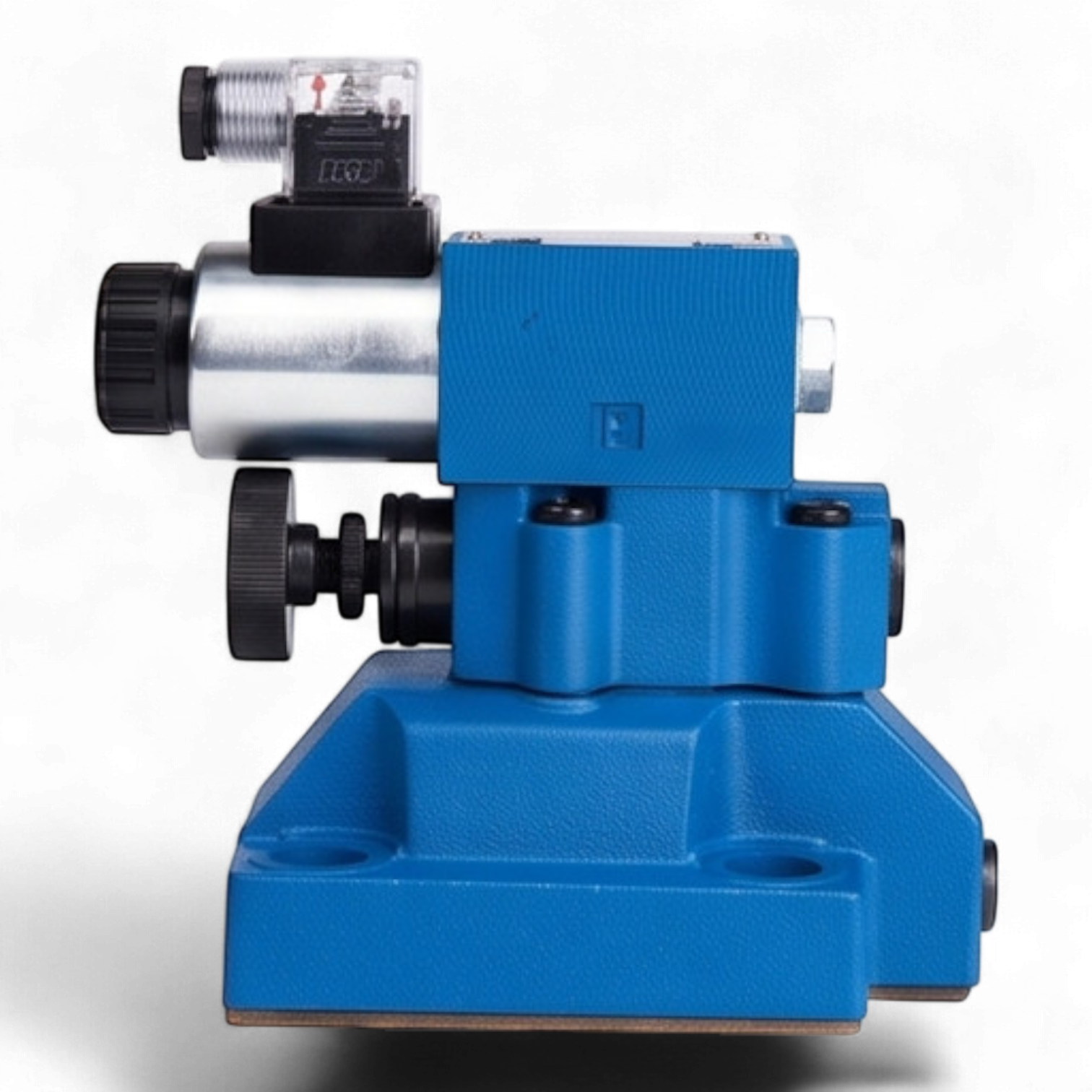

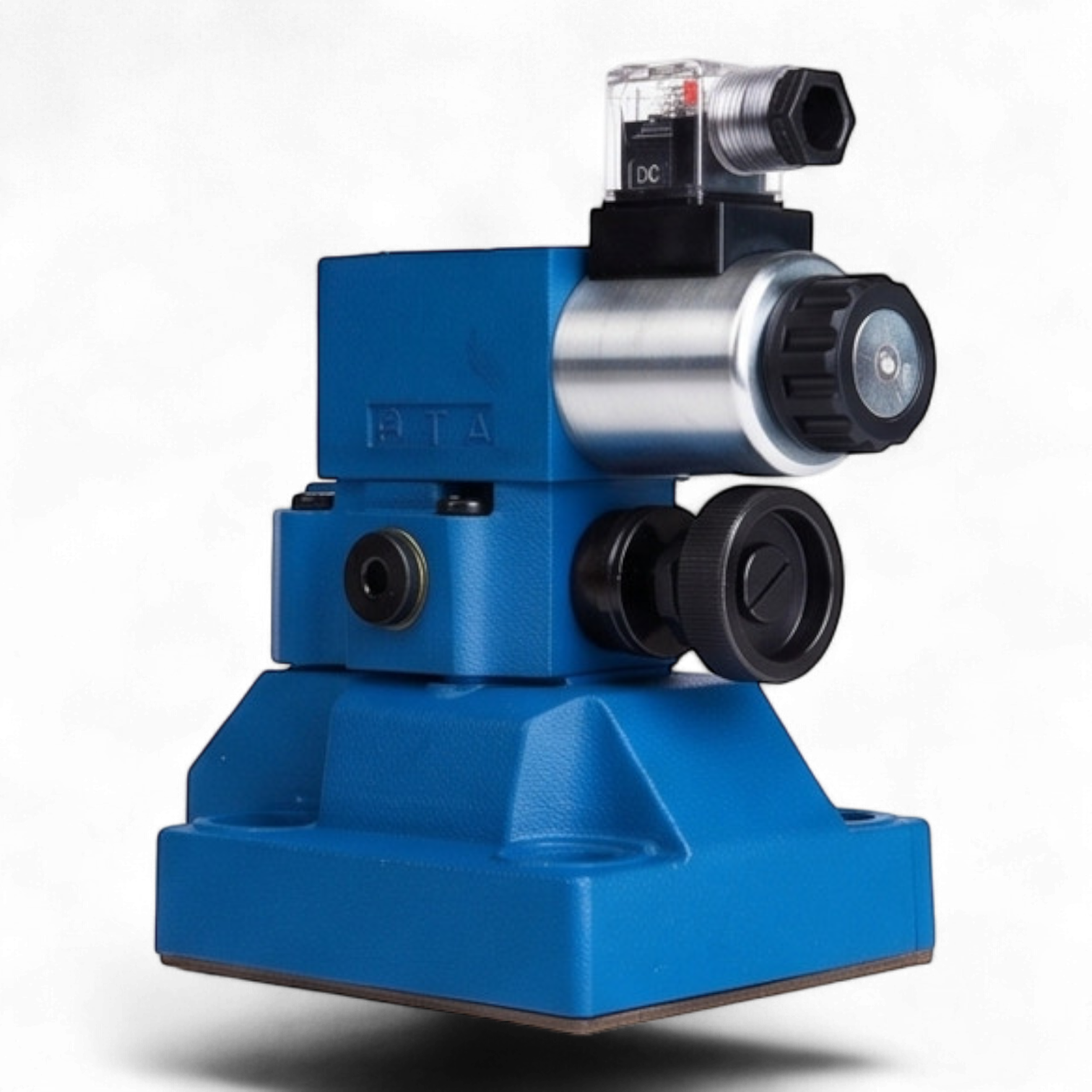

МКПВ-32/3С3Р3.220 - Гидроклапан предохранительный

Техническое описание гидроклапана МКПВ-32/3С3Р3.220

Предохранительный гидроклапан непрямого действия МКПВ-32/3С3Р3.220 предназначен для поддержания установленного давления в гидравлических системах станков и мобильной техники, защиты оборудования от превышения допустимого рабочего давления, а также для дистанционной разгрузки системы от давления.

Технические характеристики

• Тип монтажа: Стыковой (плитный), стандарт ISO 6264 (CETOP R10).
• Условный проход (Ду): 32 мм.
• Номинальное давление: 32 МПа (320 бар).
• Диапазон регулирования давления: 5,0–35,0 МПа (50–350 бар).
• Номинальный расход рабочей жидкости: 320 л/мин.
• Тип управления: Электромагнитное управление разгрузкой.
• Конструктивное исполнение: Нормально-разгруженный (при обесточенном электромагните система находится в режиме разгрузки).
• Напряжение питания пилота: ~220-230В / 50Гц переменного тока.
• Регулировочный орган: Рукоятка (ручка).

Конструкция и принцип работы

Клапан состоит из основного каскада (клапана давления) и пилотного каскада (распределителя ВЕ6.574А). В базовом состоянии (без подачи напряжения на катушку) основной клапан открыт, обеспечивая свободный слив рабочей жидкости в бак (режим разгрузки). При подаче напряжения на электромагнит пилотный каскад перекрывает линию управления, и клапан начинает выполнять функцию ограничения давления в соответствии с настройкой пружины.

Эксплуатационные параметры

• Рабочая среда: Минеральные масла кинематической вязкостью от 10 до 400 сСт.
• Класс чистоты жидкости: Не ниже 12 по ГОСТ 17216-2001.
• Степень защиты электромагнита: IP65.
• Электрическое соединение: Разъем DIN 43650 A со светодиодной индикацией.
