Описание

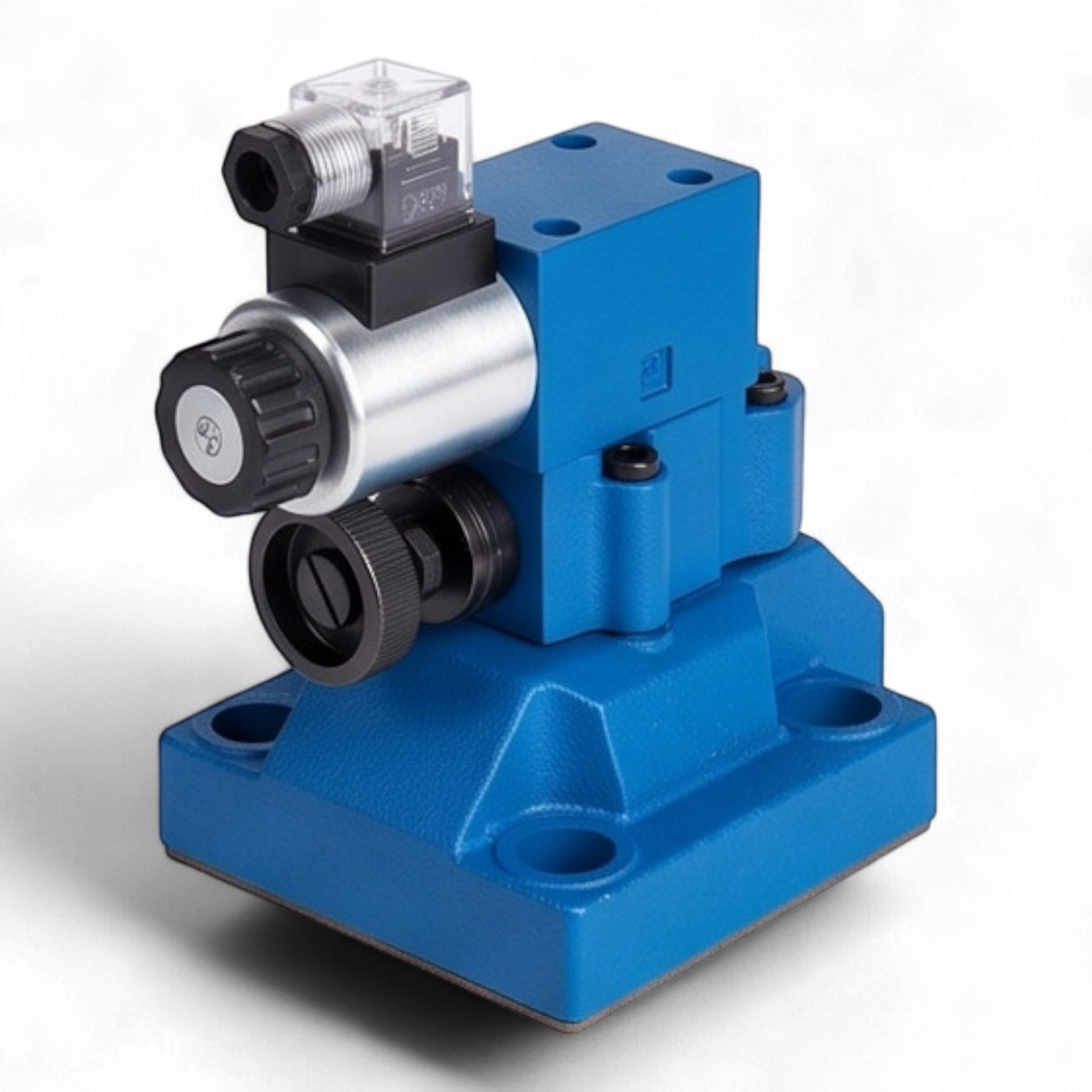

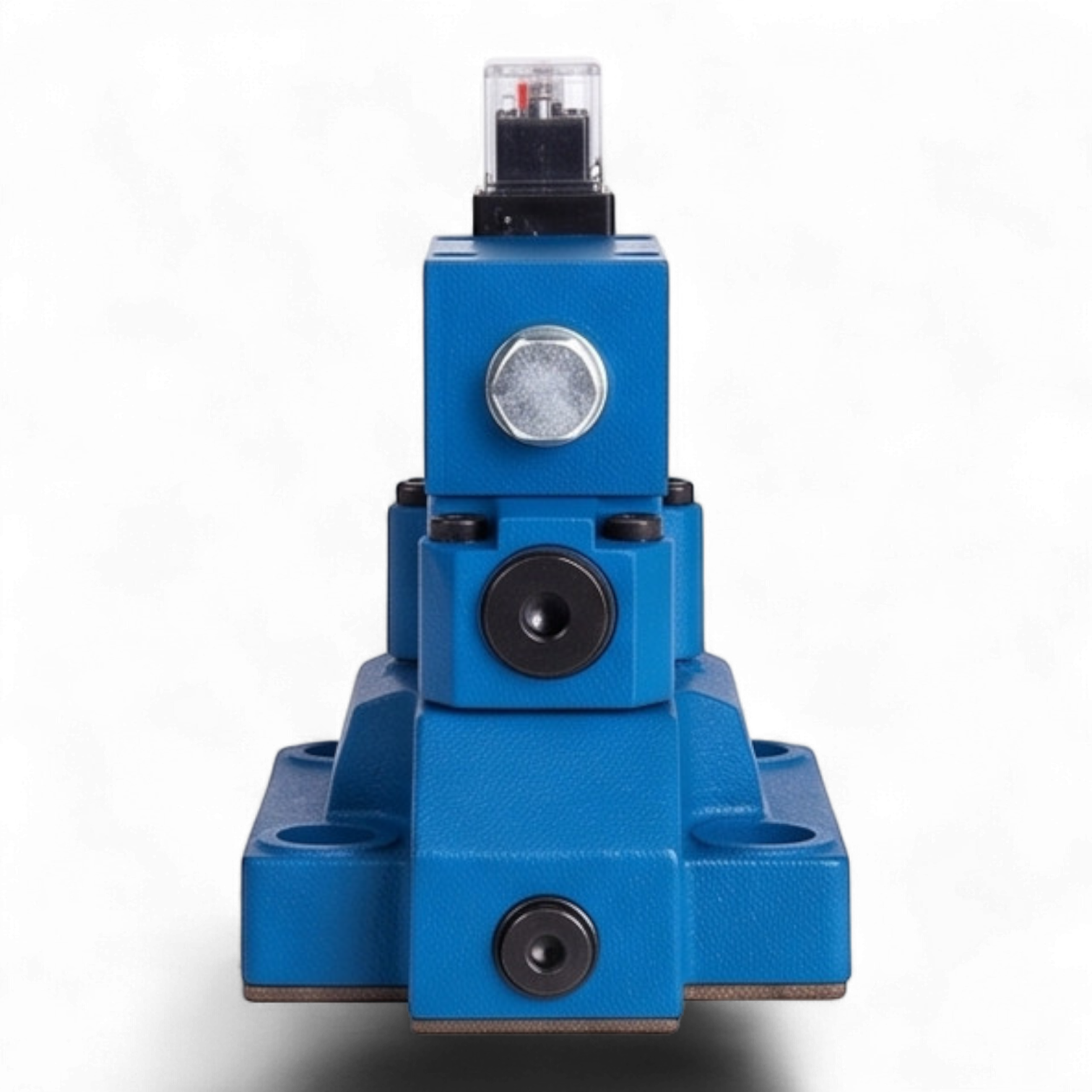

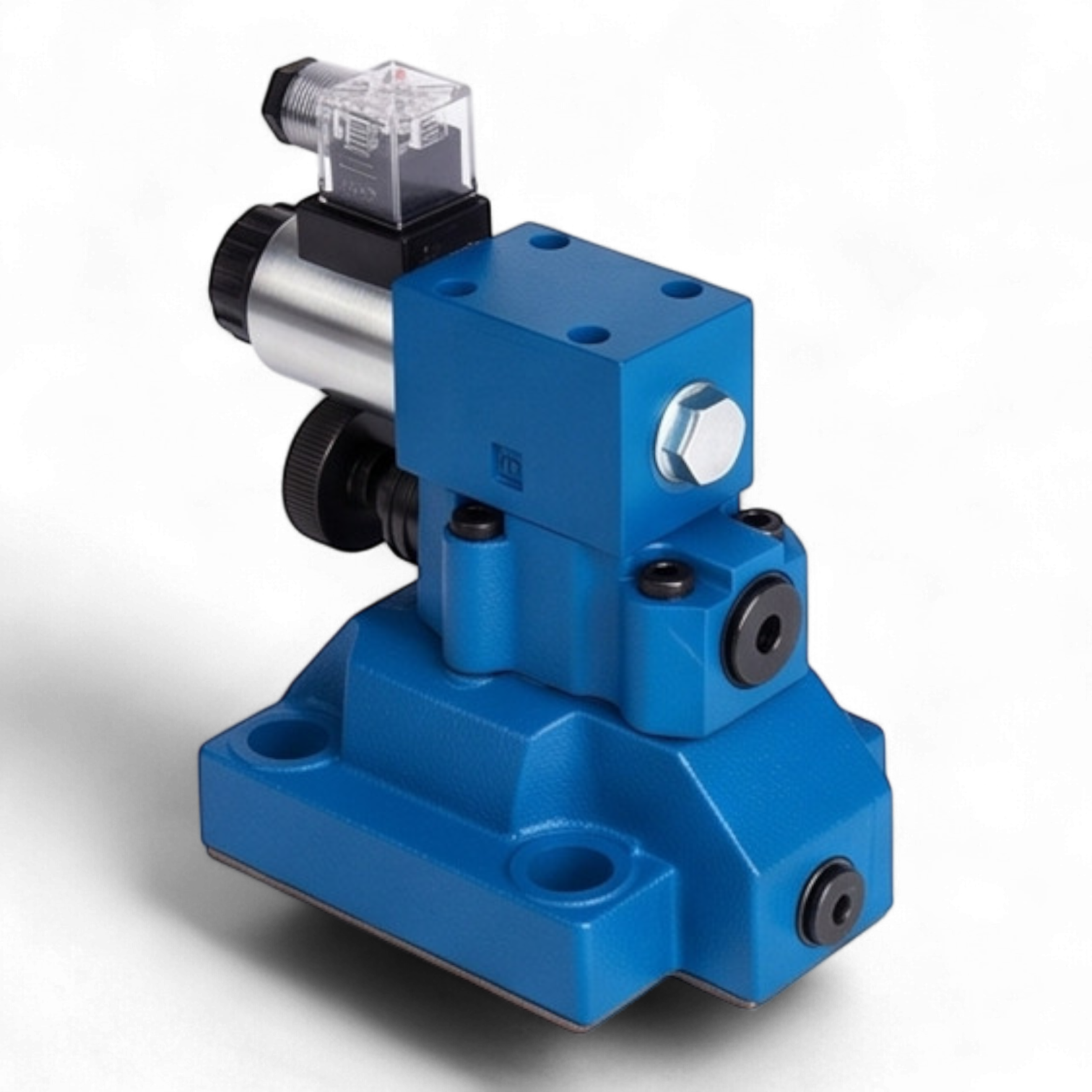

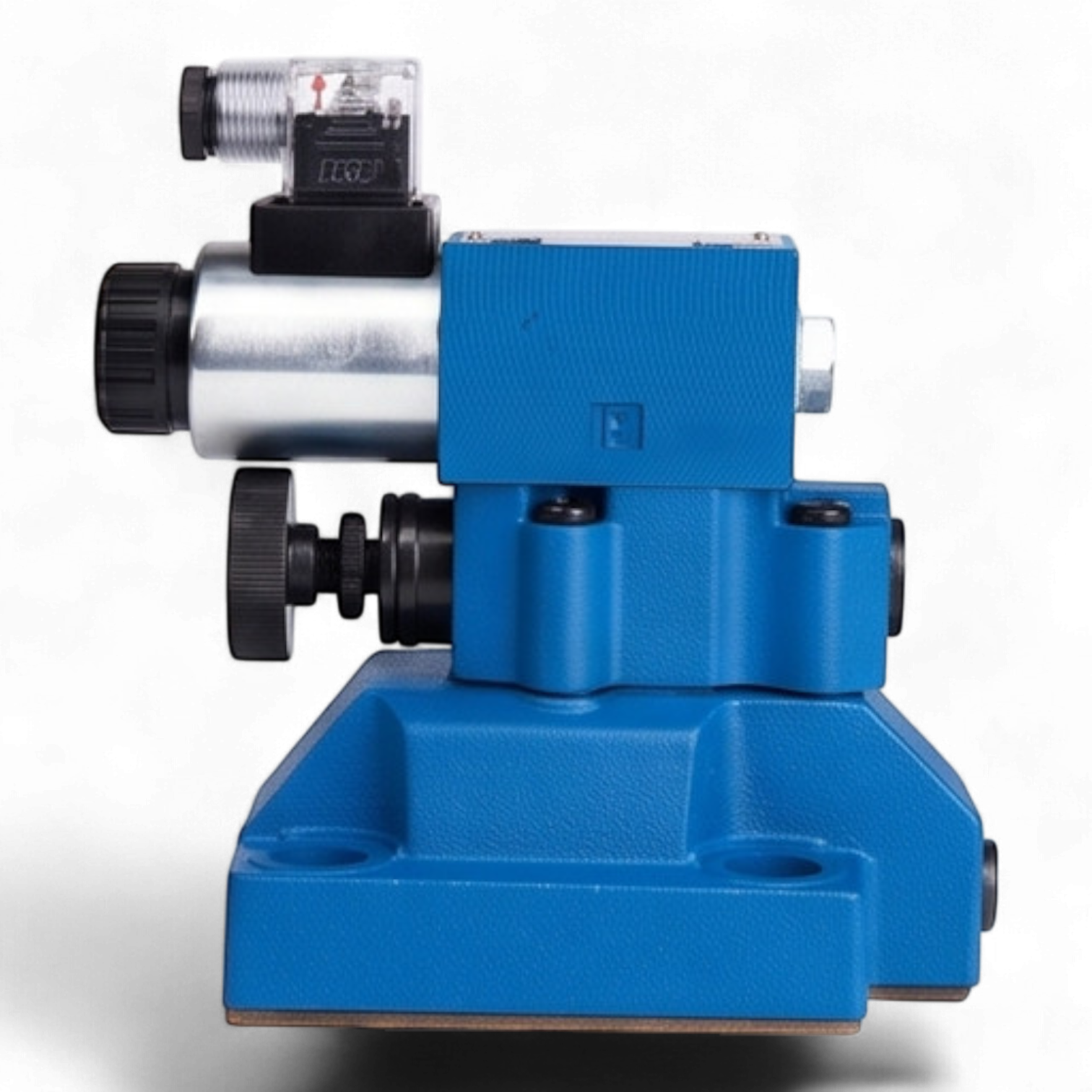

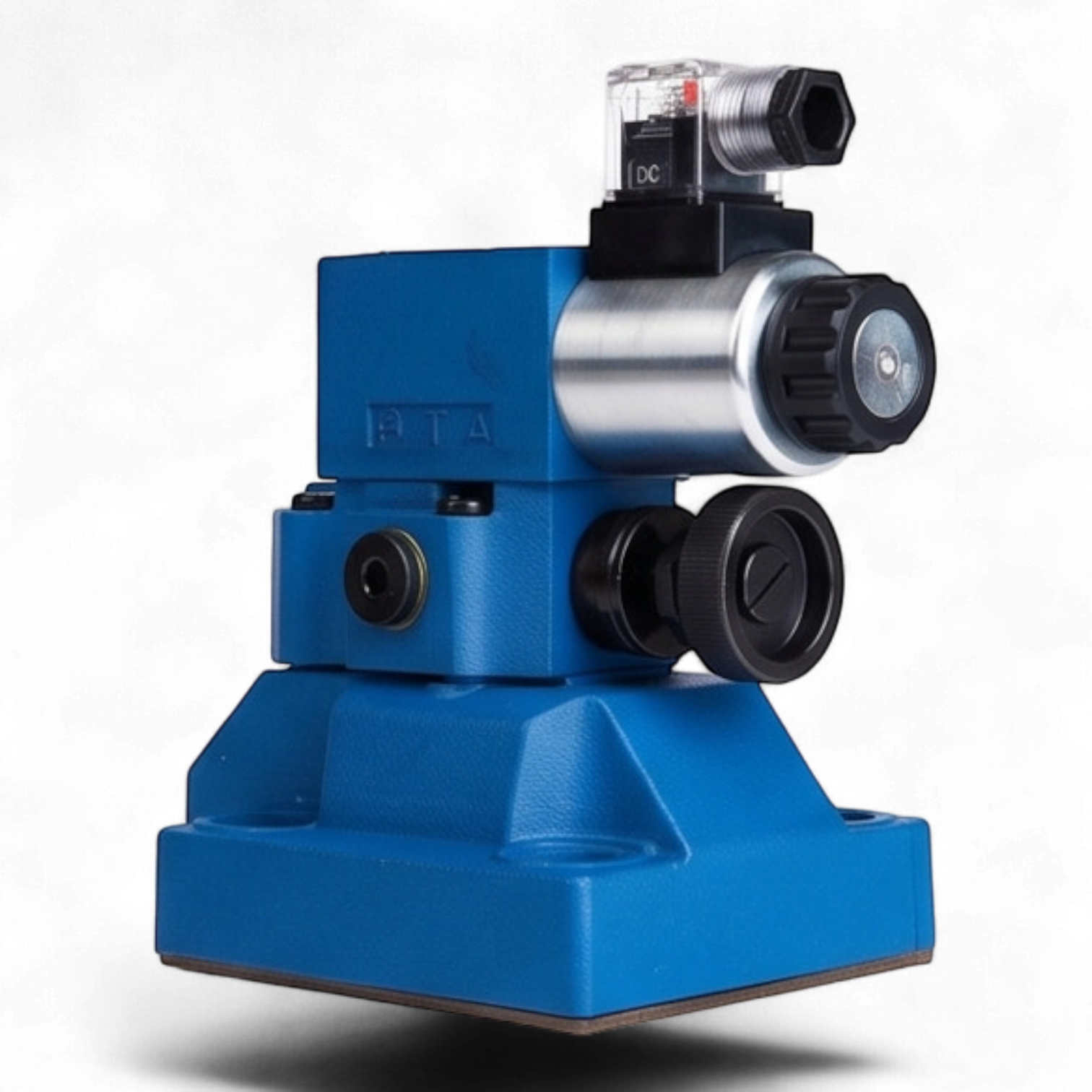

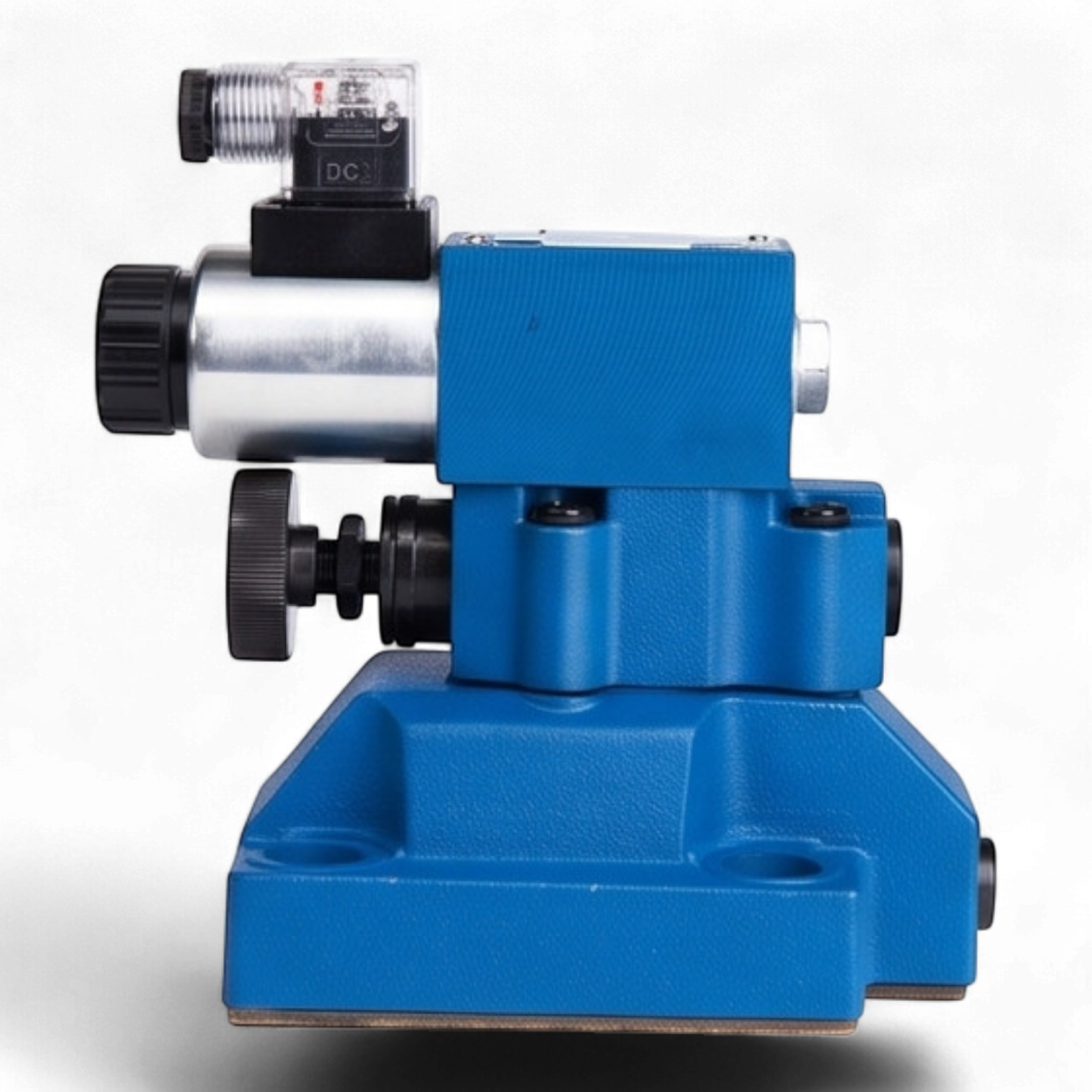

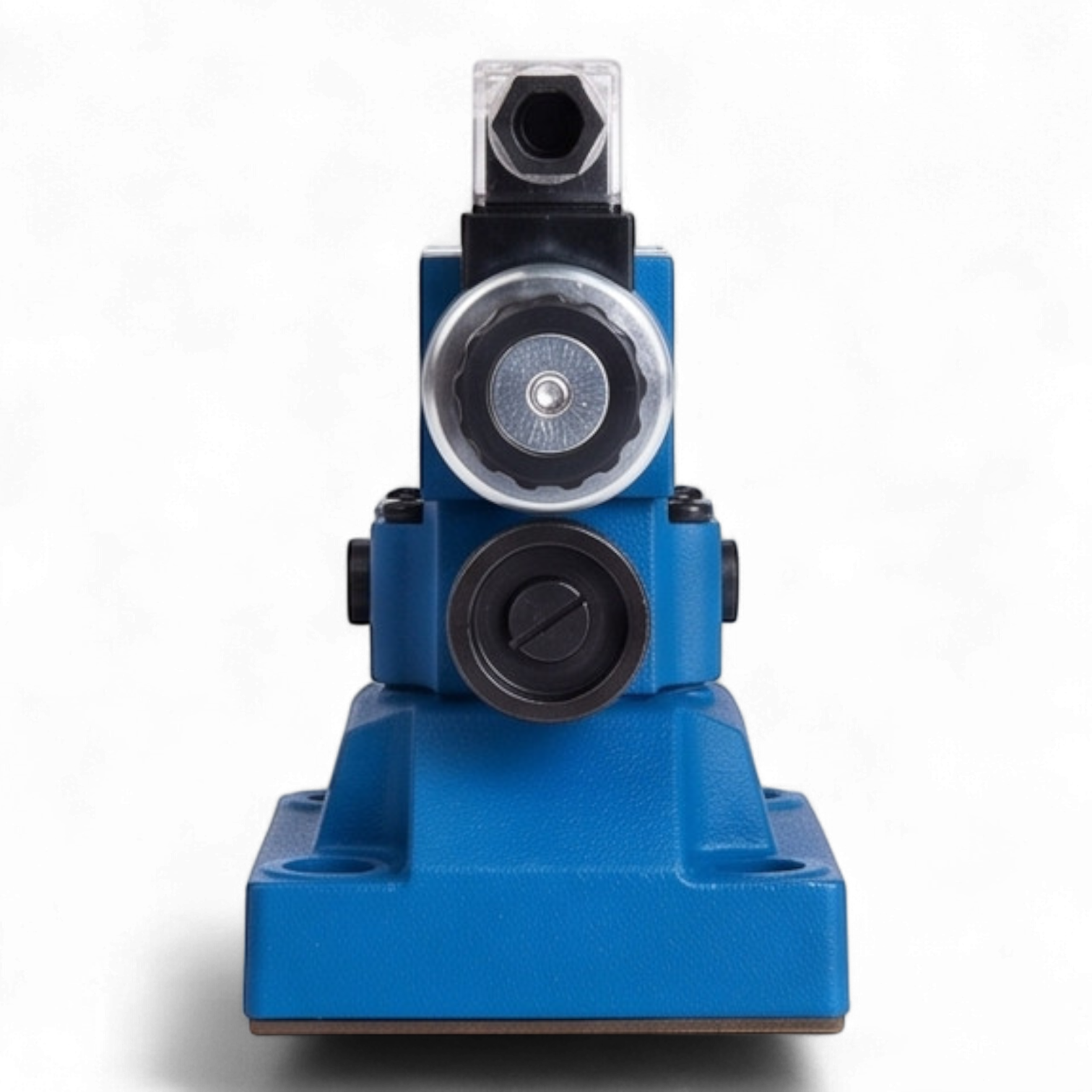

Техническое описание гидроклапана МКПВ-32/3С4Р2.110
Гидроклапан предохранительный МКПВ-32/3С4Р2.110 является устройством непрямого действия стыкового монтажа, предназначенным для поддержания установленного давления, защиты гидравлической системы от превышения номинальных параметров и дистанционной разгрузки системы через электромагнитное управление.
Конструктивные особенности и функционал:
- Тип монтажа: Стыковой (плитный), соответствующий типоразмеру CETOP R10, что обеспечивает высокую герметичность и удобство обслуживания без демонтажа трубопроводов.
- Управление: Оснащен встроенным пилотным клапаном модели ВЕ6.574А.В110 с электромагнитным приводом (~110В/50Гц). Тип разгрузки — нормально-нагруженный.
- Регулировка: Настройка давления срабатывания осуществляется вручную с помощью регулировочной ручки в диапазоне от 2,0 до 25,0 МПа.
- Электротехническая часть: Соединение выполнено через разъем DIN43650 A с интегрированной светодиодной индикацией (LED), класс защиты корпуса соответствует IP65.
Технические характеристики:
| Условный проход (Ду) | 32 мм |
| Номинальный расход | 320 л/мин |
| Номинальное давление настройки | 200 бар (20 МПа) |
| Максимальное рабочее давление | 320 бар (32 МПа) |
| Рабочая среда | Минеральные масла вязкостью 10–400 сСт |
| Контролируемая линия | P (напорная магистраль) |
| Линия сброса | T (слив в бак) |
Характеристики
Условный проход, мм
32
Номинальный расход, л/мин
320
Типоразмер
CETOP R10
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
20-250
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
~110В/50Гц
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
200
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED AC
Модель пилотного клапана
ВЕ6.574А.В110
