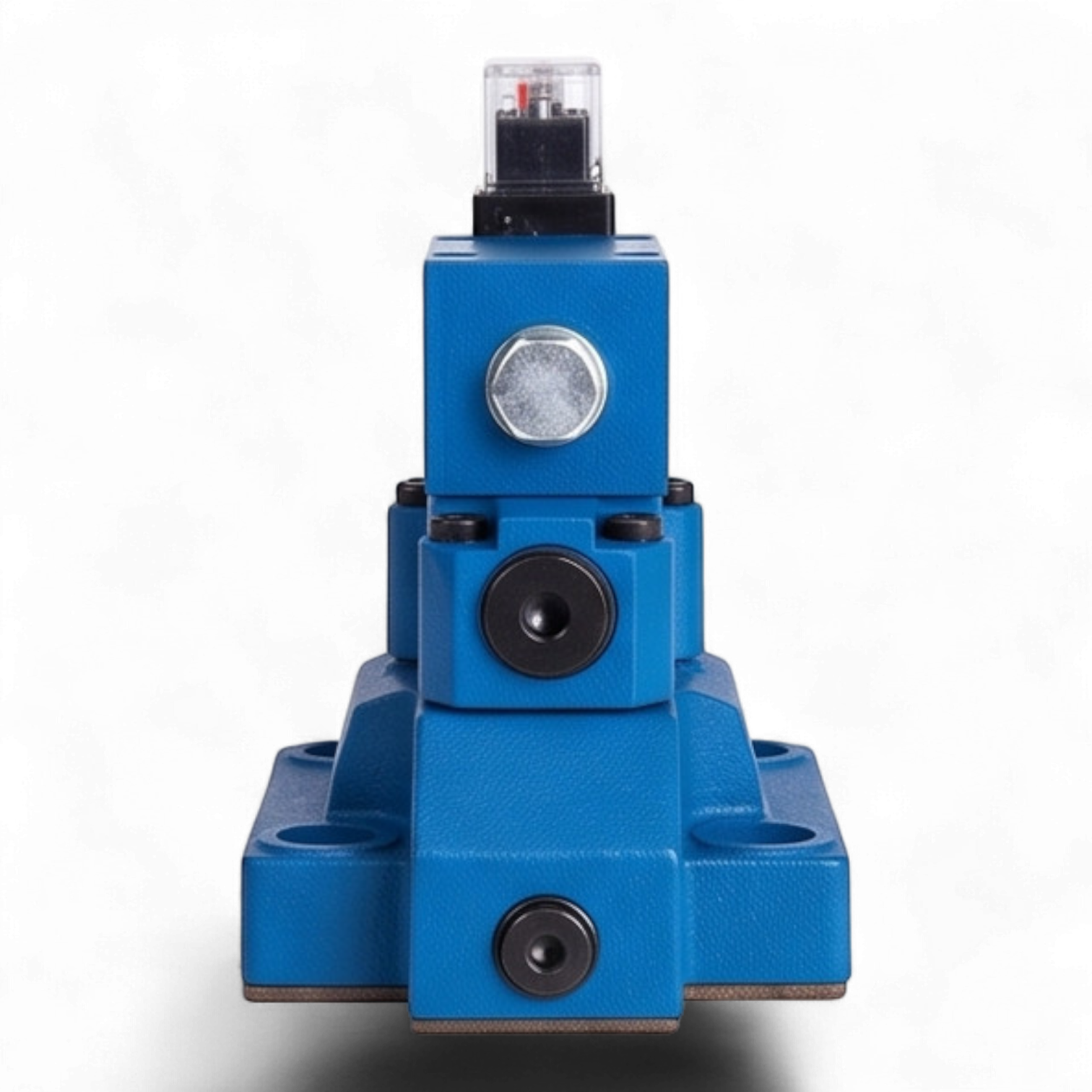

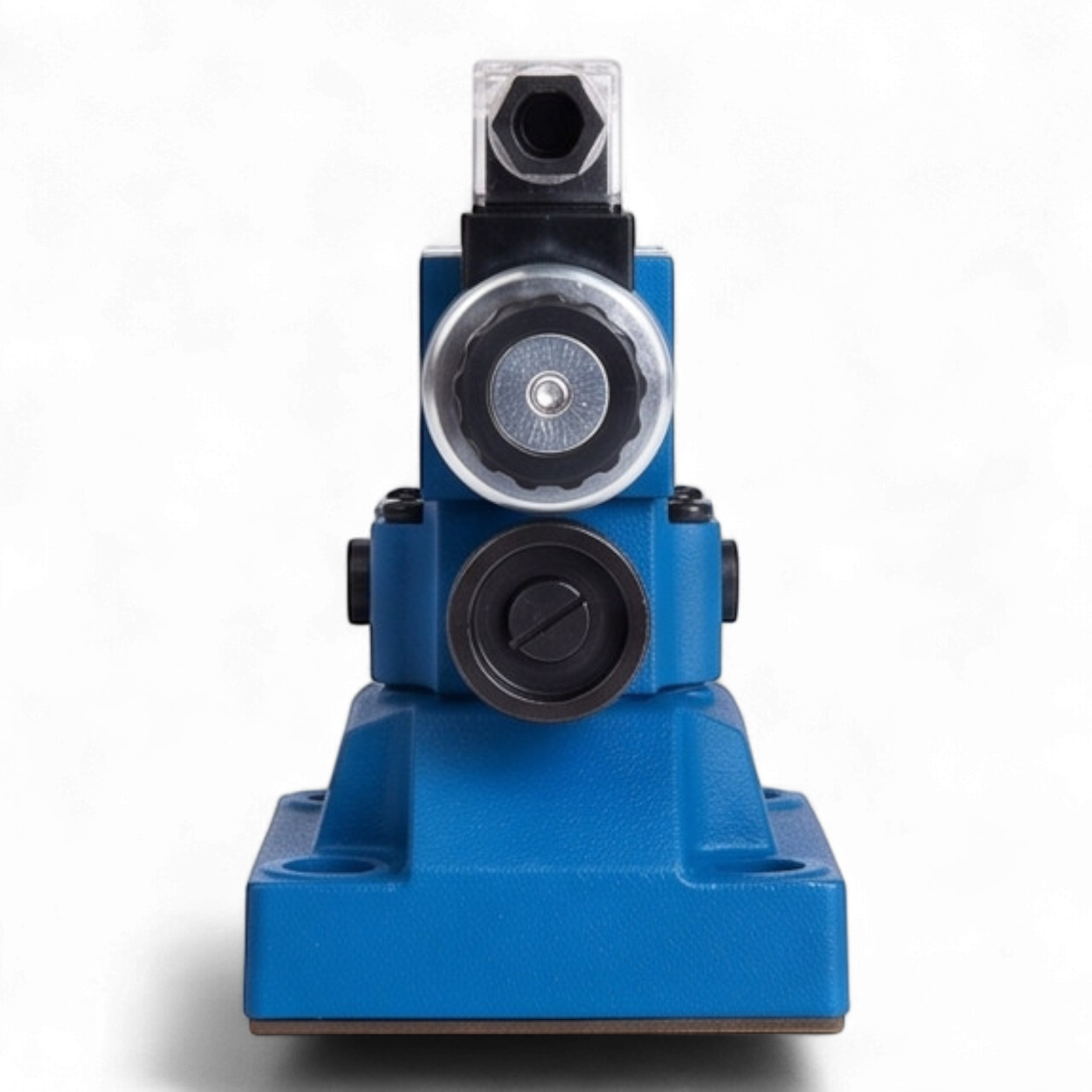

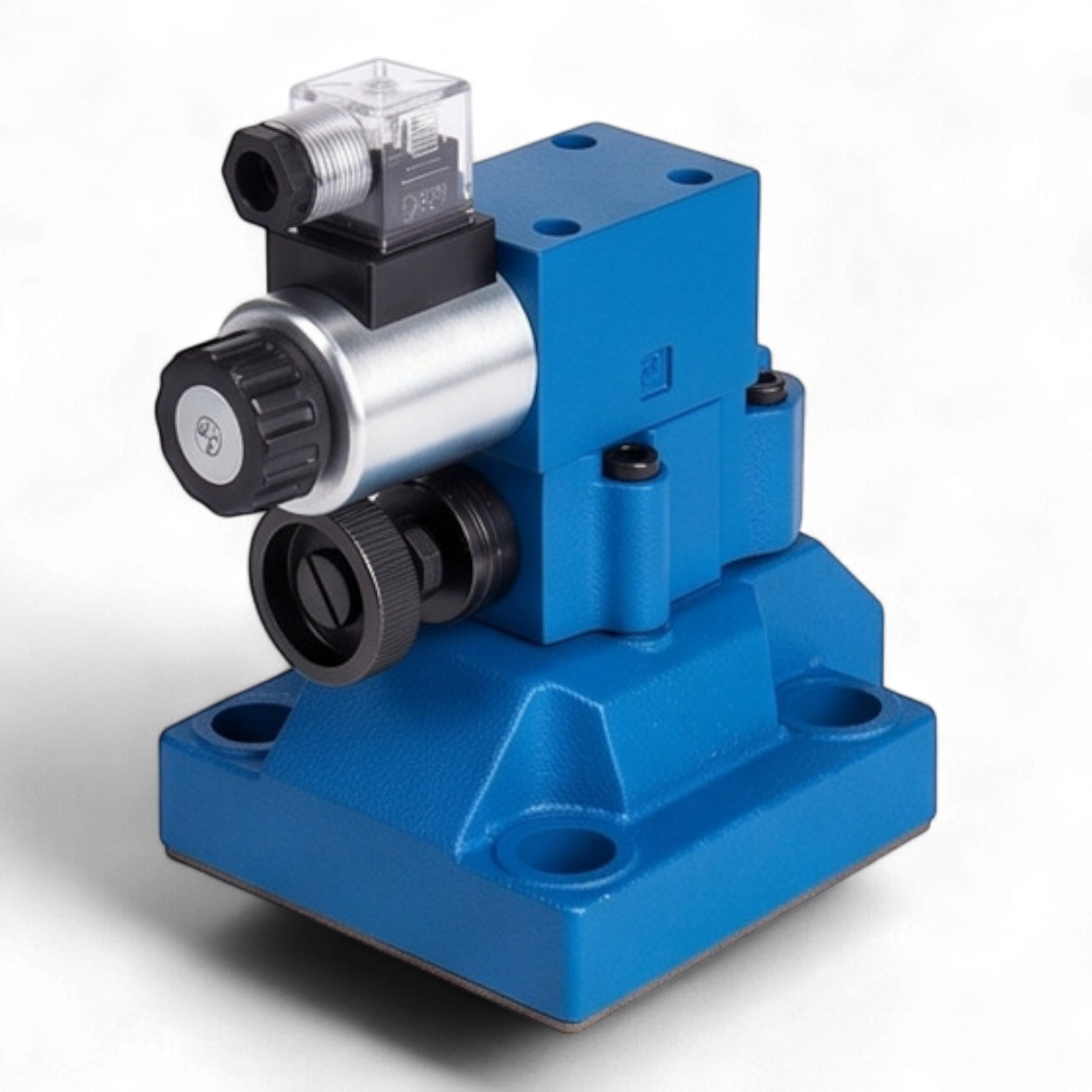

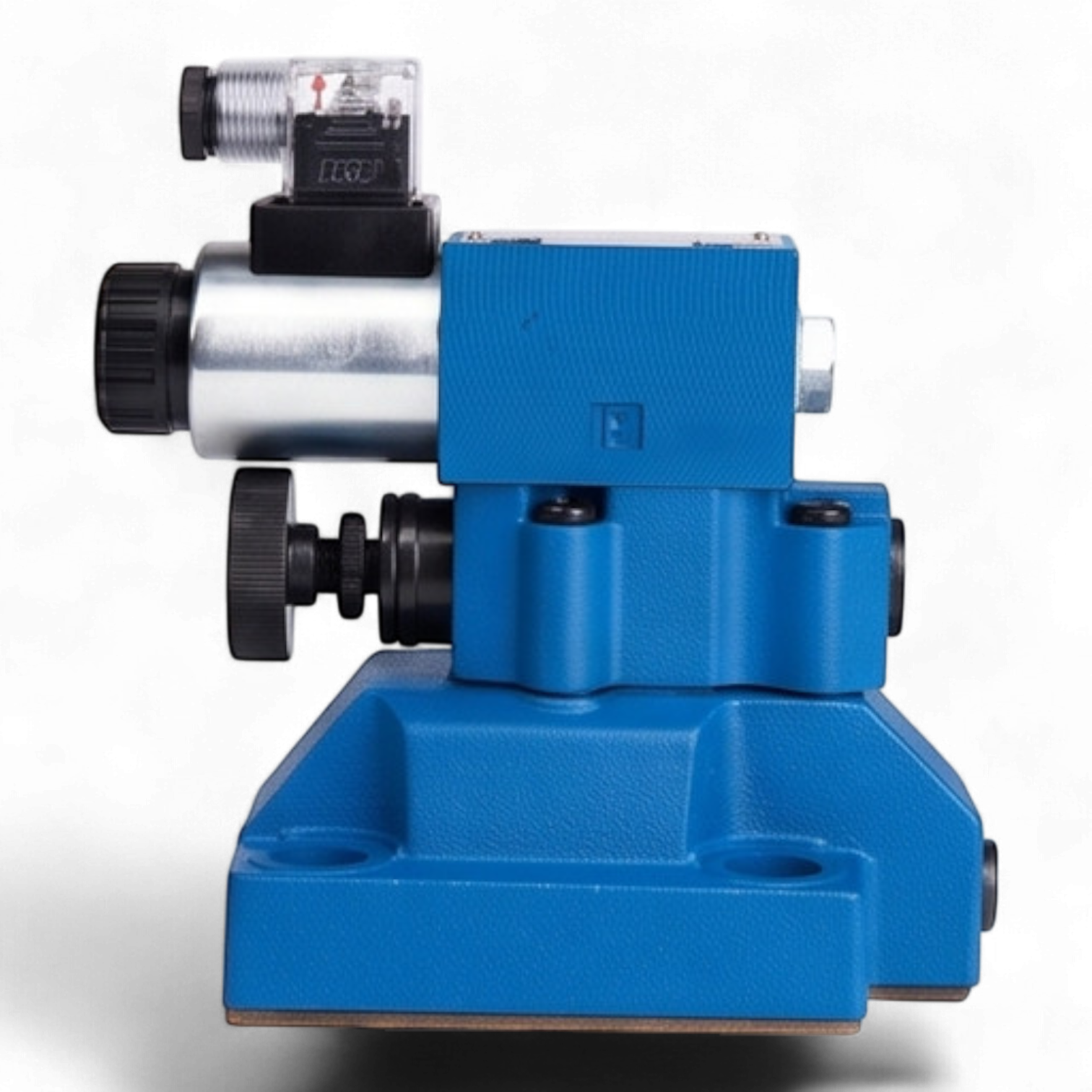

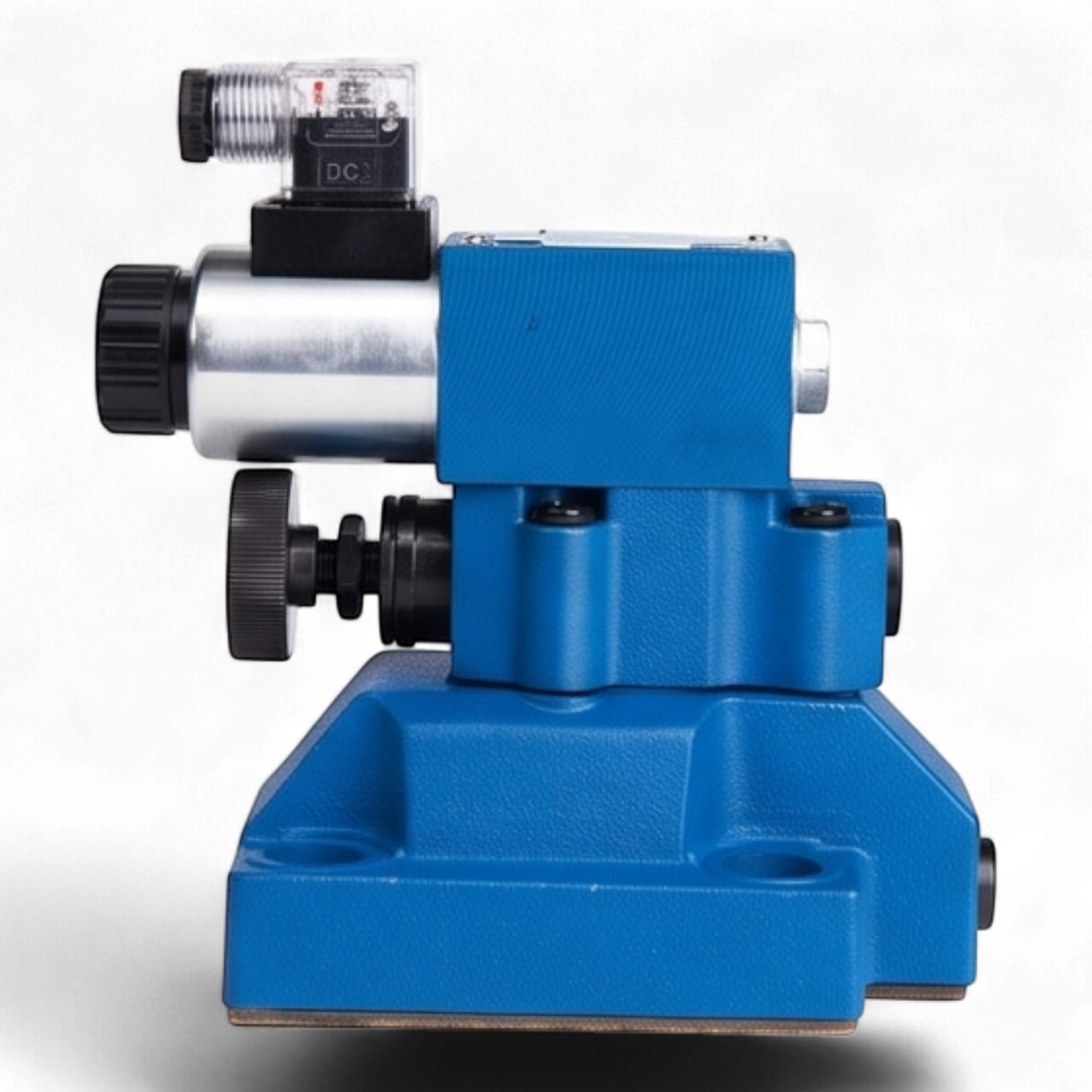

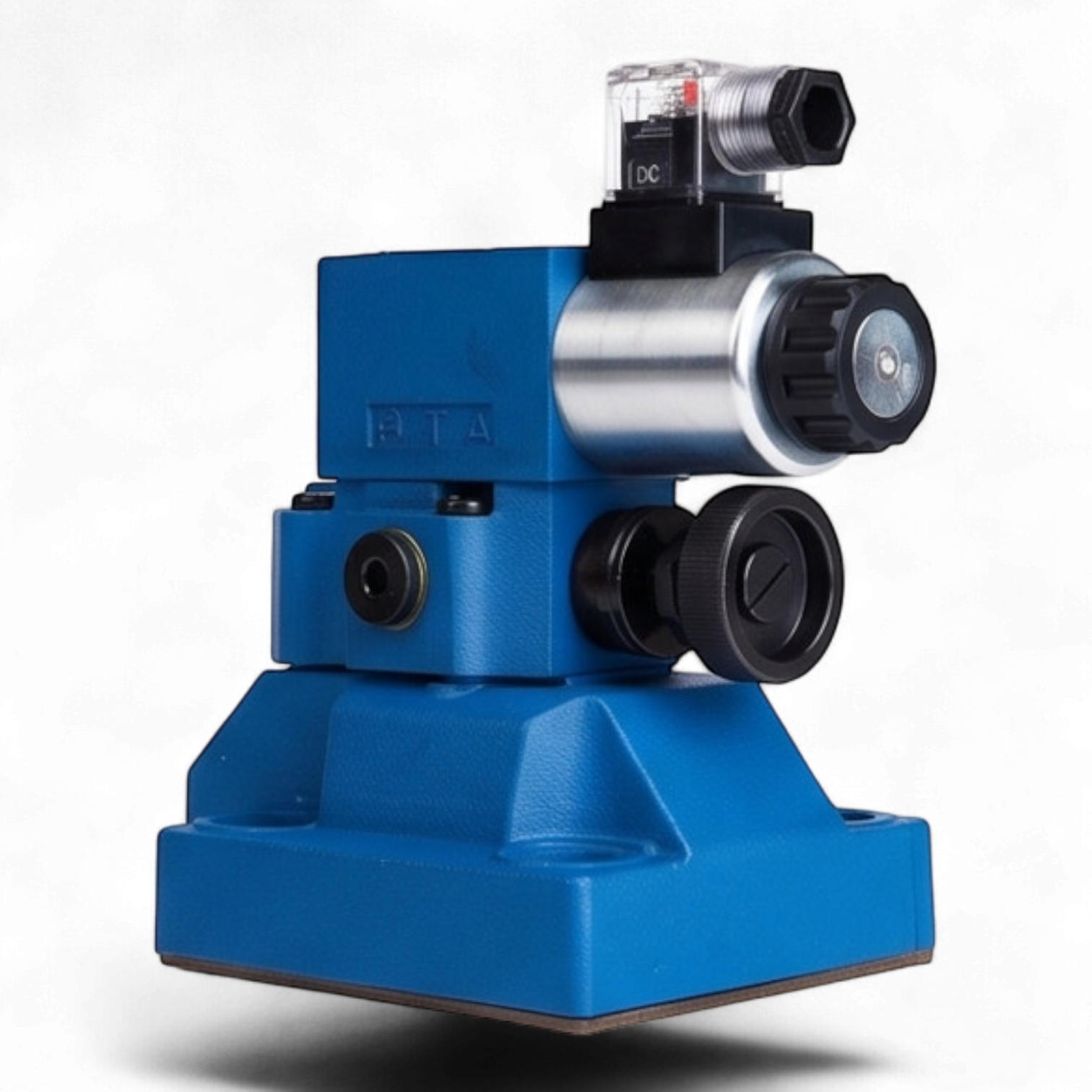

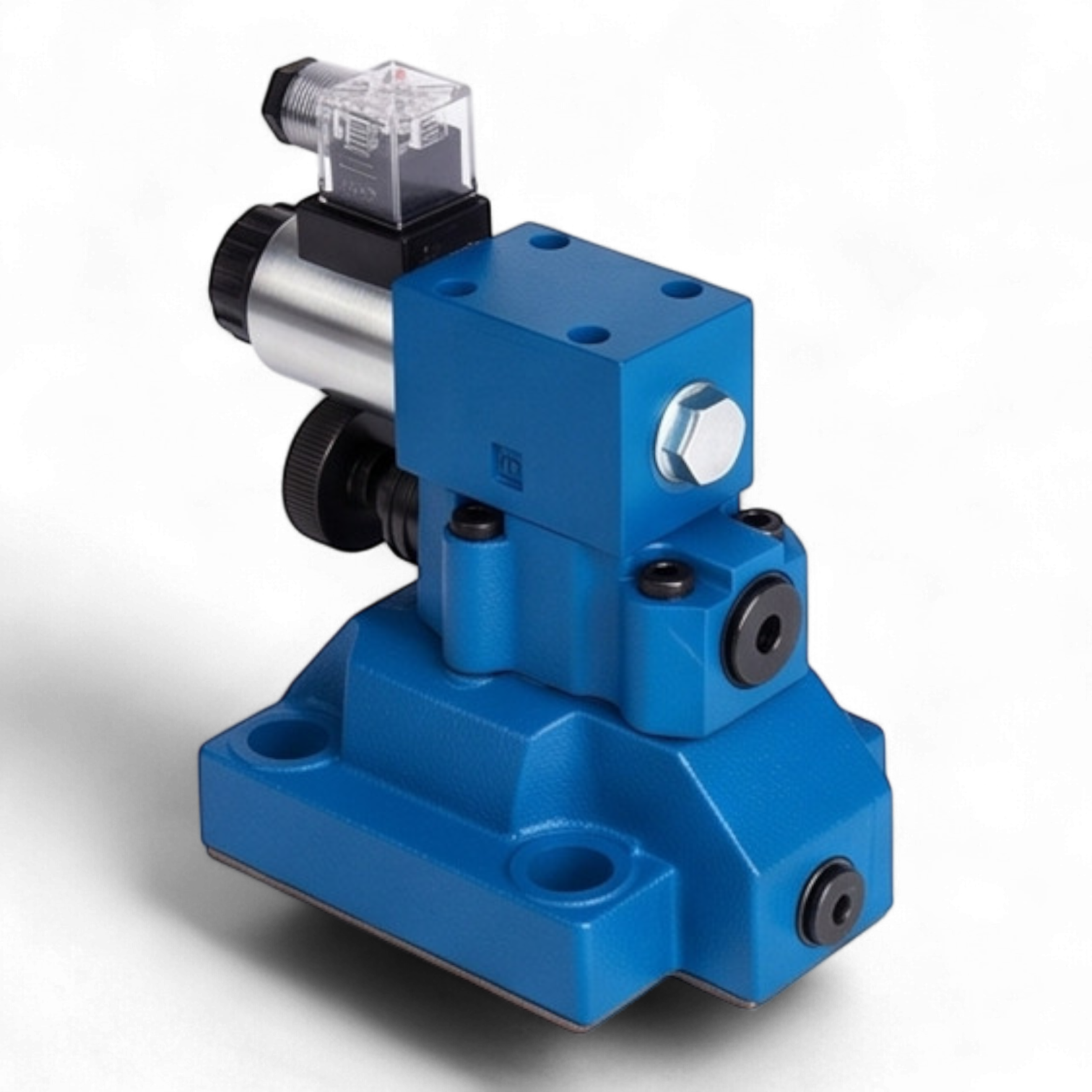

Техническое описание гидроклапана МКПВ-32/3С4Р2.24
Предохранительный гидроклапан непрямого действия МКПВ-32/3С4Р2.24 предназначен для поддержания установленного давления в гидравлических системах станков и мобильной техники, защиты от превышения номинального давления и дистанционной разгрузки системы. Конструктивное исполнение — стыковой монтаж (стандарт ISO 6264, типоразмер CETOP R10).
Технические характеристики
- Условный проход (Ду): 32 мм
- Номинальный расход: 320 л/мин
- Диапазон регулирования давления: 2,0 – 25,0 МПа (20 – 250 бар)
- Давление настройки (номинальное): 20,0 МПа (200 бар)
- Максимальное рабочее давление: 32,0 МПа (320 бар)
- Тип управления разгрузкой: электромагнитное, нормально-нагруженное (разгрузка при подаче сигнала на электромагнит)
- Параметры электромагнита: постоянный ток (DC), напряжение 24В
- Пилотный клапан: ВЕ6.574А.Г24
- Регулировочный орган: рукоятка
- Вязкость рабочей жидкости: 10 – 400 сСт
- Класс защиты: IP65
Конструкция и принцип работы
Клапан состоит из основного каскада и пилотного клапана с электромагнитным управлением. В исходном состоянии (электромагнит обесточен) клапан работает в режиме ограничения давления. При подаче напряжения на катушку пилота происходит соединение полости управления с линией слива, что обеспечивает разгрузку гидросистемы. Стыковой монтаж обеспечивает высокую герметичность и удобство обслуживания без демонтажа трубопроводов.
Габаритные и присоединительные размеры
Устройство соответствует международным стандартам присоединительных поверхностей. Основные размеры корпуса (B1 x B2): 115 x 82,5 мм. Крепежные отверстия рассчитаны под болты M18.
