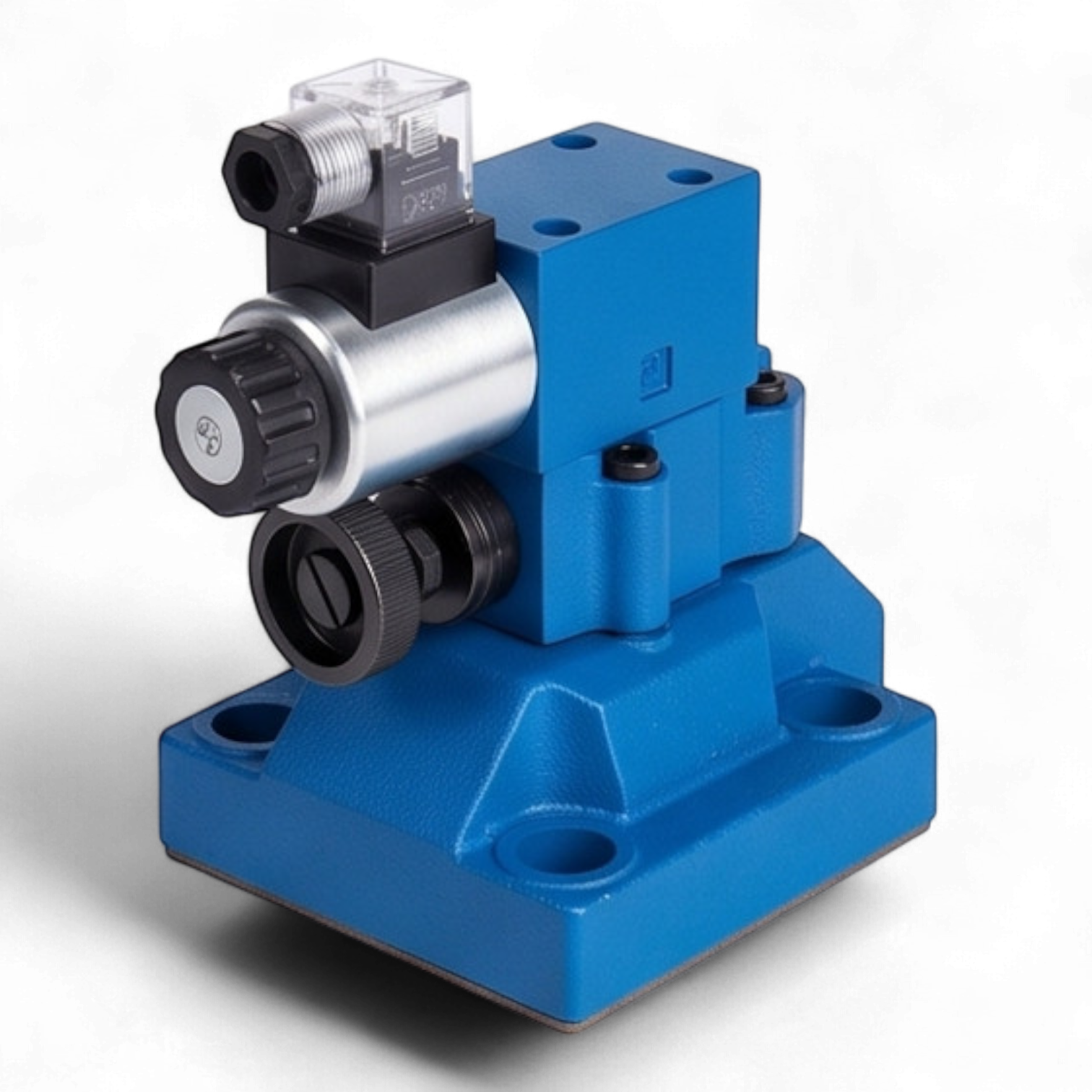

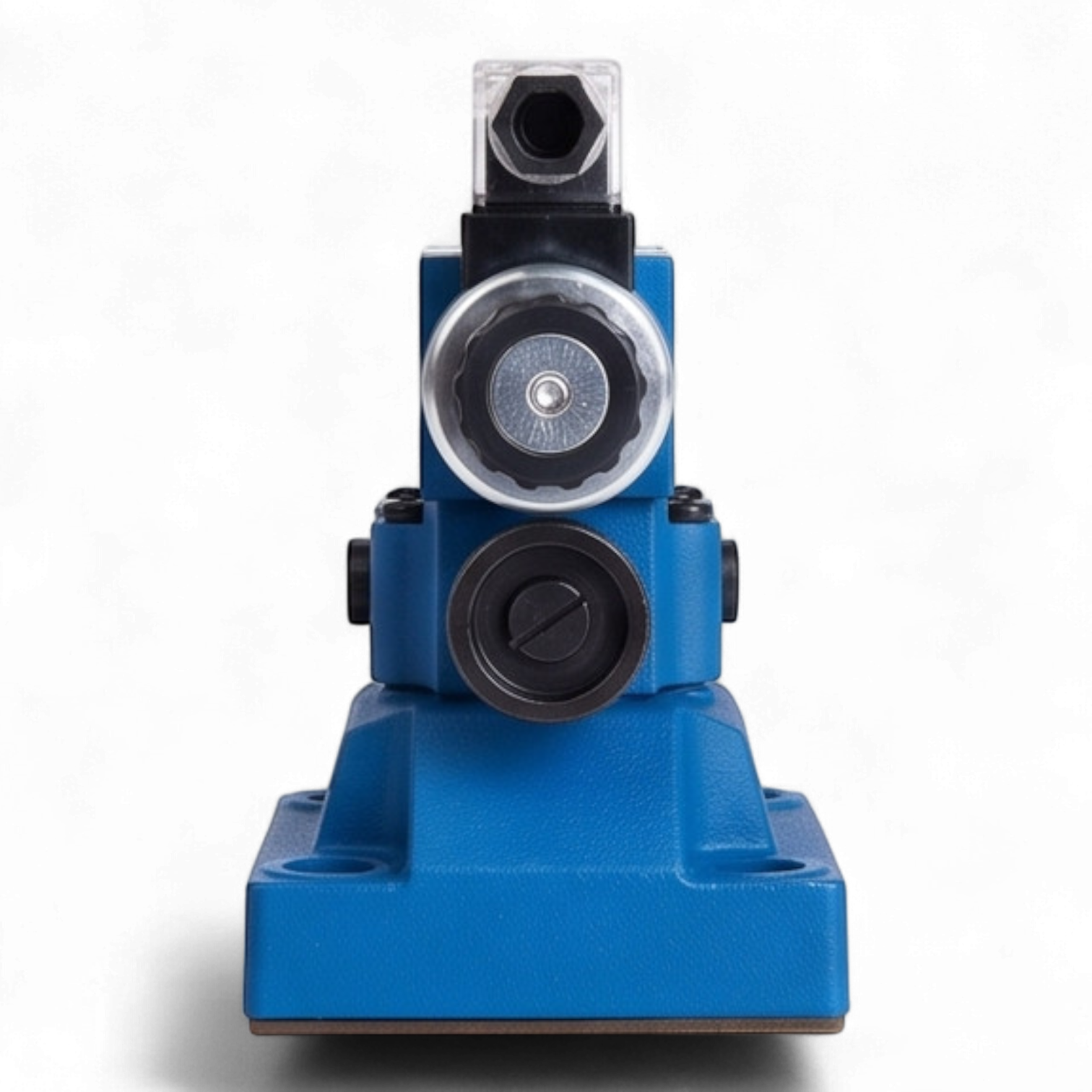

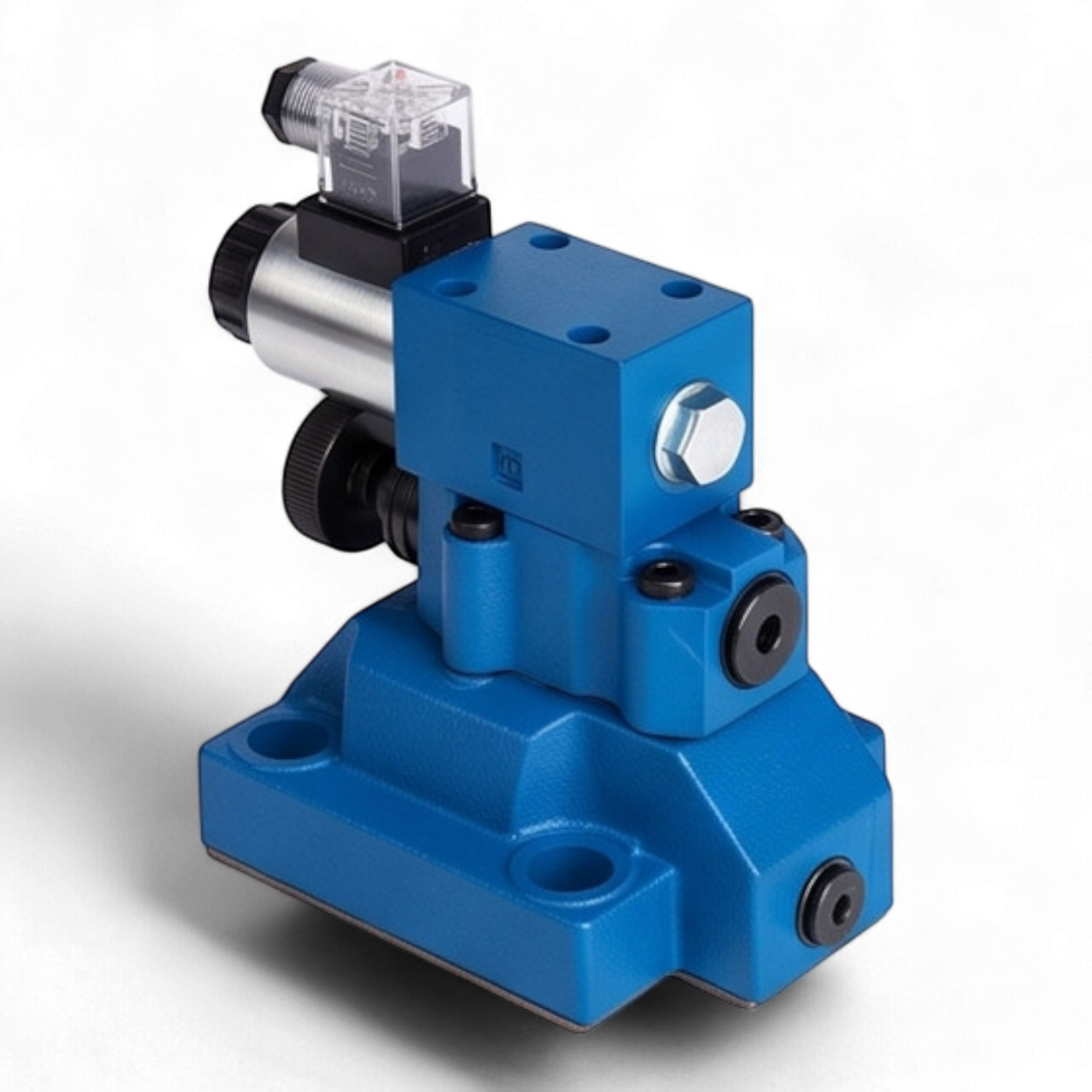

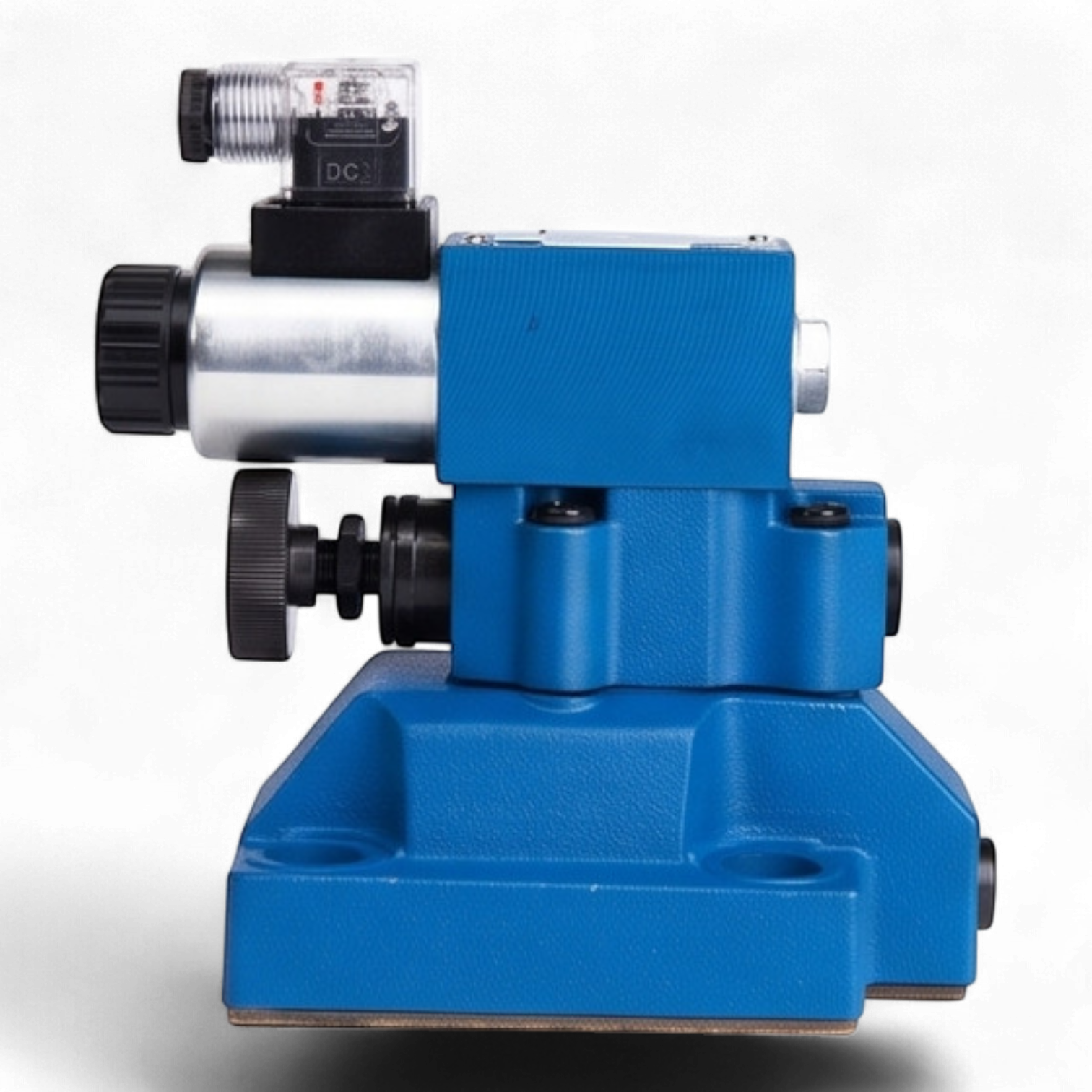

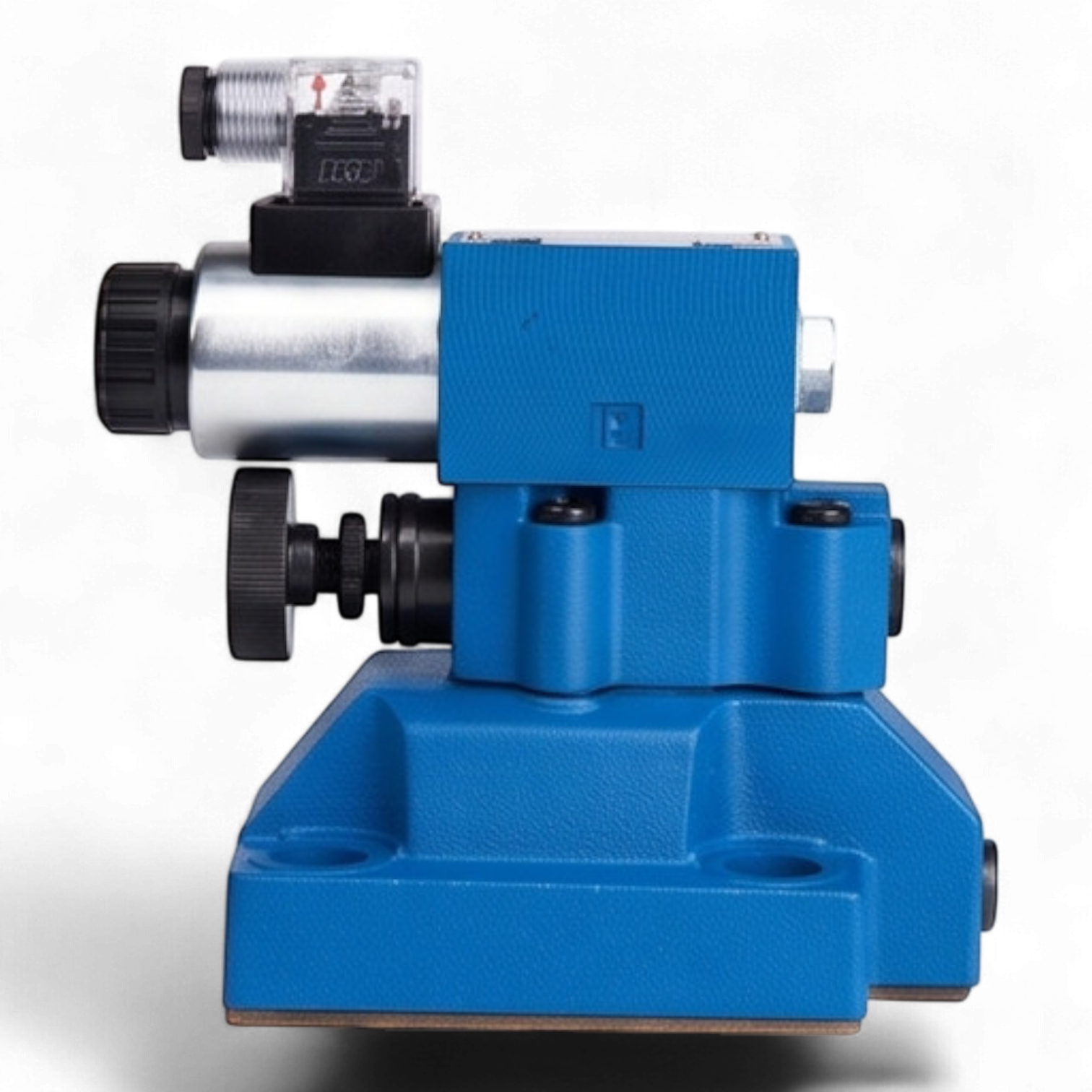

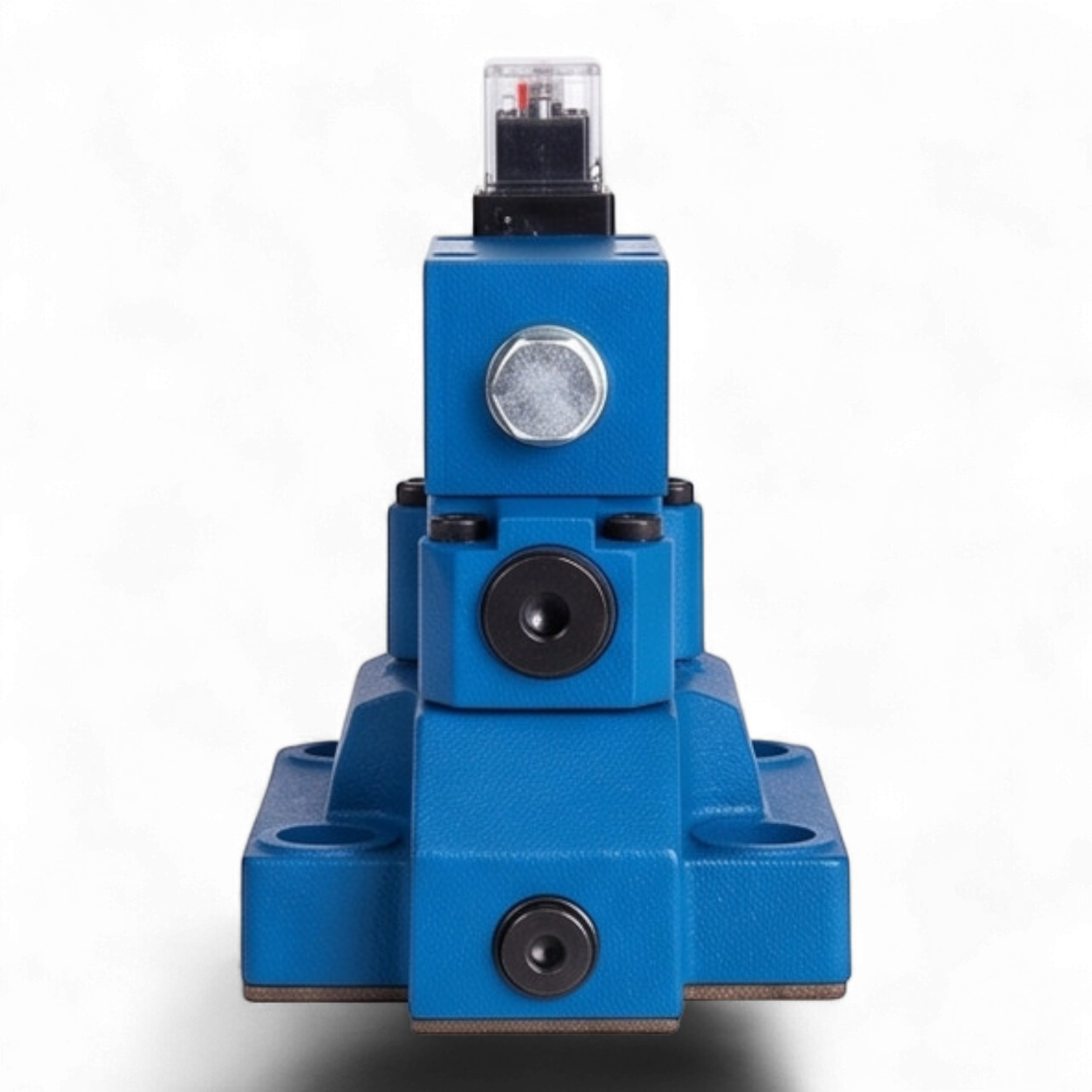

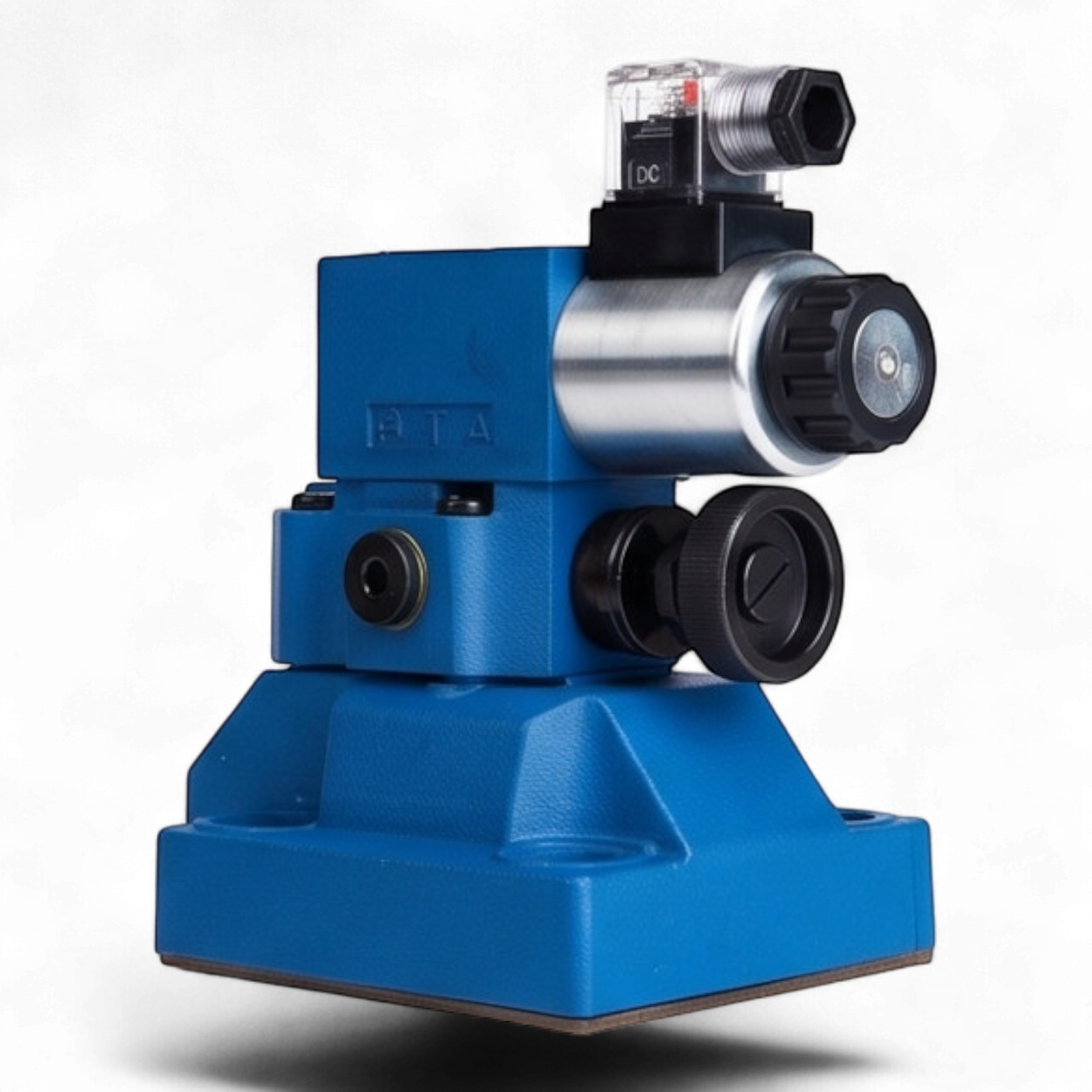

Техническое описание: Гидроклапан предохранительный МКПВ-32/3С4Р3.110
Предохранительный гидроклапан непрямого действия МКПВ-32/3С4Р3.110 предназначен для поддержания установленного давления в гидравлических системах стационарных машин, защиты от превышения расчетного давления и обеспечения дистанционной разгрузки системы.
Технические характеристики
- Условный проход (Ду): 32 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0 – 35,0 МПа
- Номинальный расход рабочей жидкости: 320 л/мин
- Тип монтажа: Стыковой (согласно ISO 6264, CETOP R10)
- Способ управления разгрузкой: Электромагнитный (пилотный клапан ВЕ6.574А)
- Режим разгрузки: Нормально-нагруженный (разгрузка при подаче напряжения)
- Параметры электропитания: Переменный ток (AC) 110В / 50Гц
- Регулировочный орган: Рукоятка (Р)
- Класс защиты: IP65
- Вязкость рабочей жидкости: 10 – 400 сСт
Конструктивные особенности и функционал
Клапан состоит из основного каскада и пилотного управления. Стыковое исполнение обеспечивает высокую герметичность и удобство установки на плиту. Электромагнитное управление позволяет интегрировать устройство в автоматизированные системы управления циклом работы оборудования. Встроенная светодиодная индикация на разъеме DIN43650 упрощает диагностику состояния электромагнита.
Габаритные и присоединительные параметры
Устройство соответствует международным стандартам присоединения. Основные габариты корпуса МКПВ-32/3С составляют 115x154.5 мм. Присоединительные отверстия выполнены под резьбу M18.
