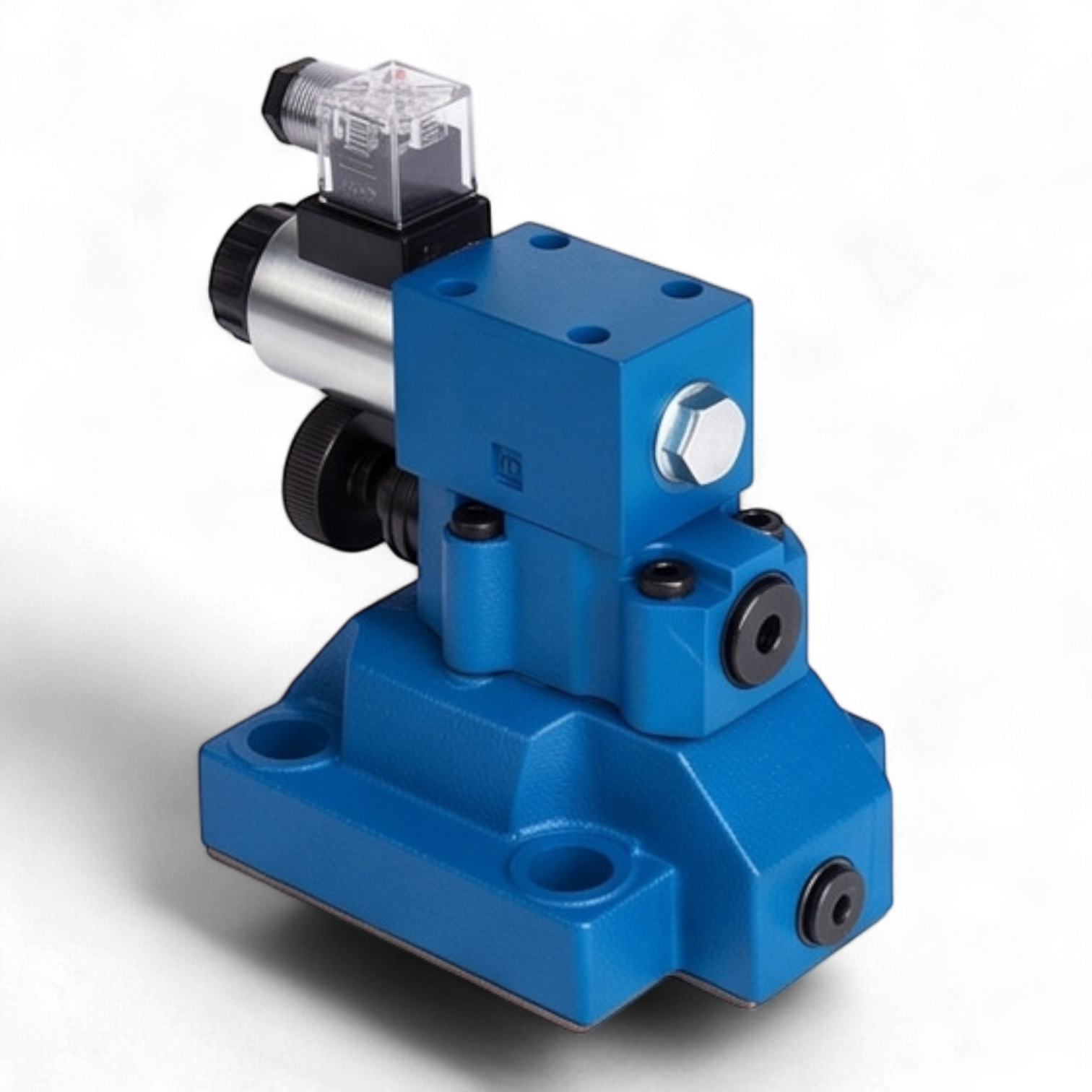

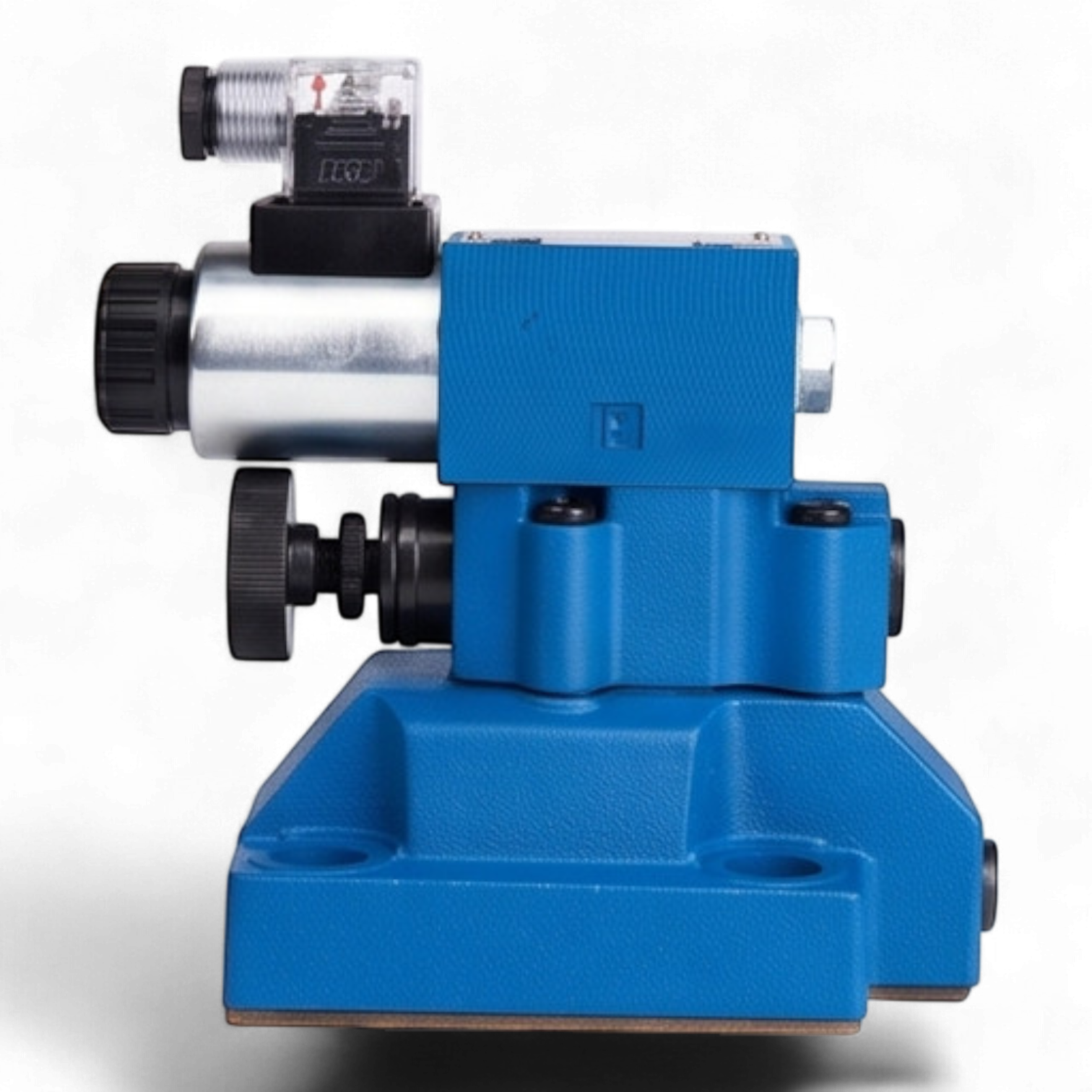

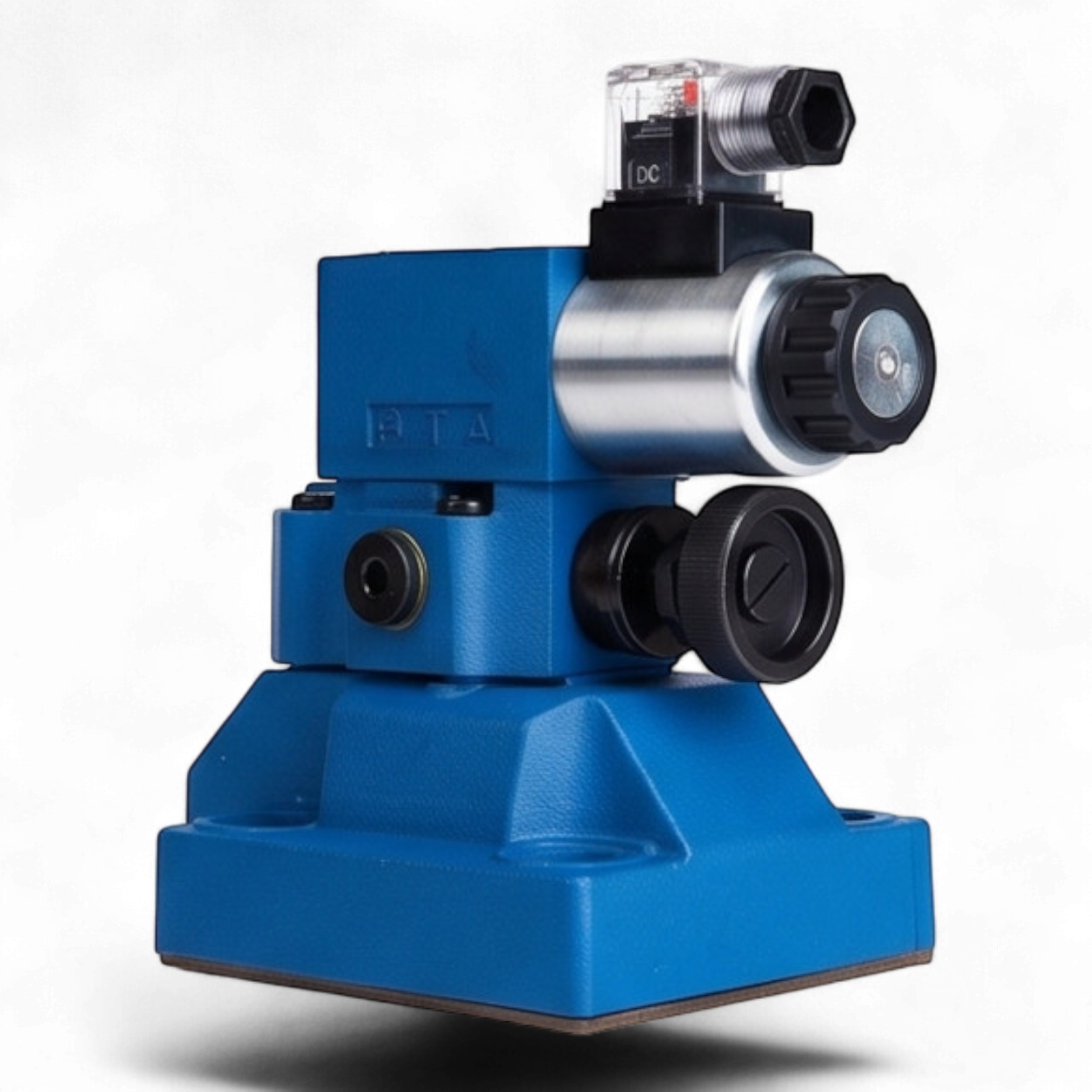

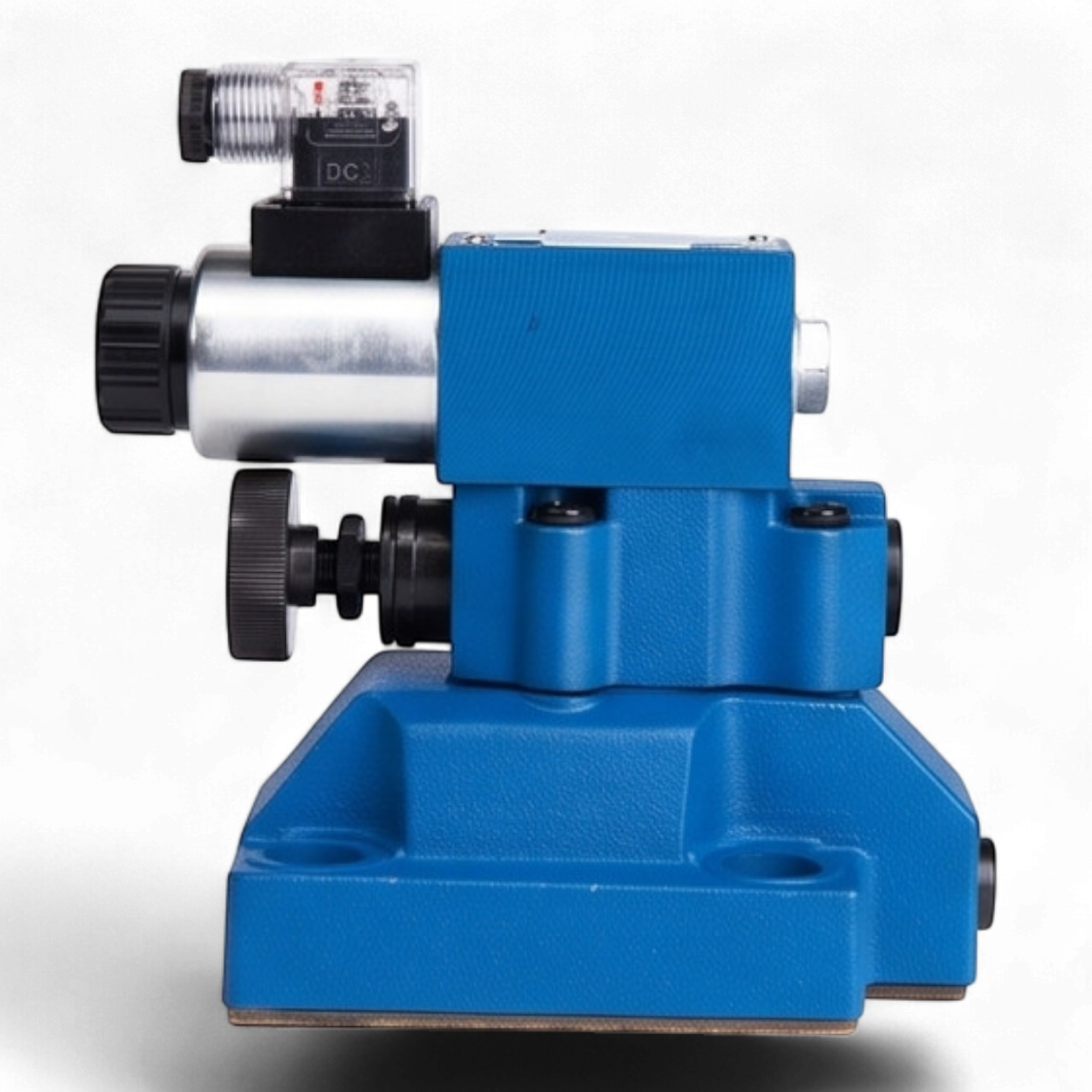

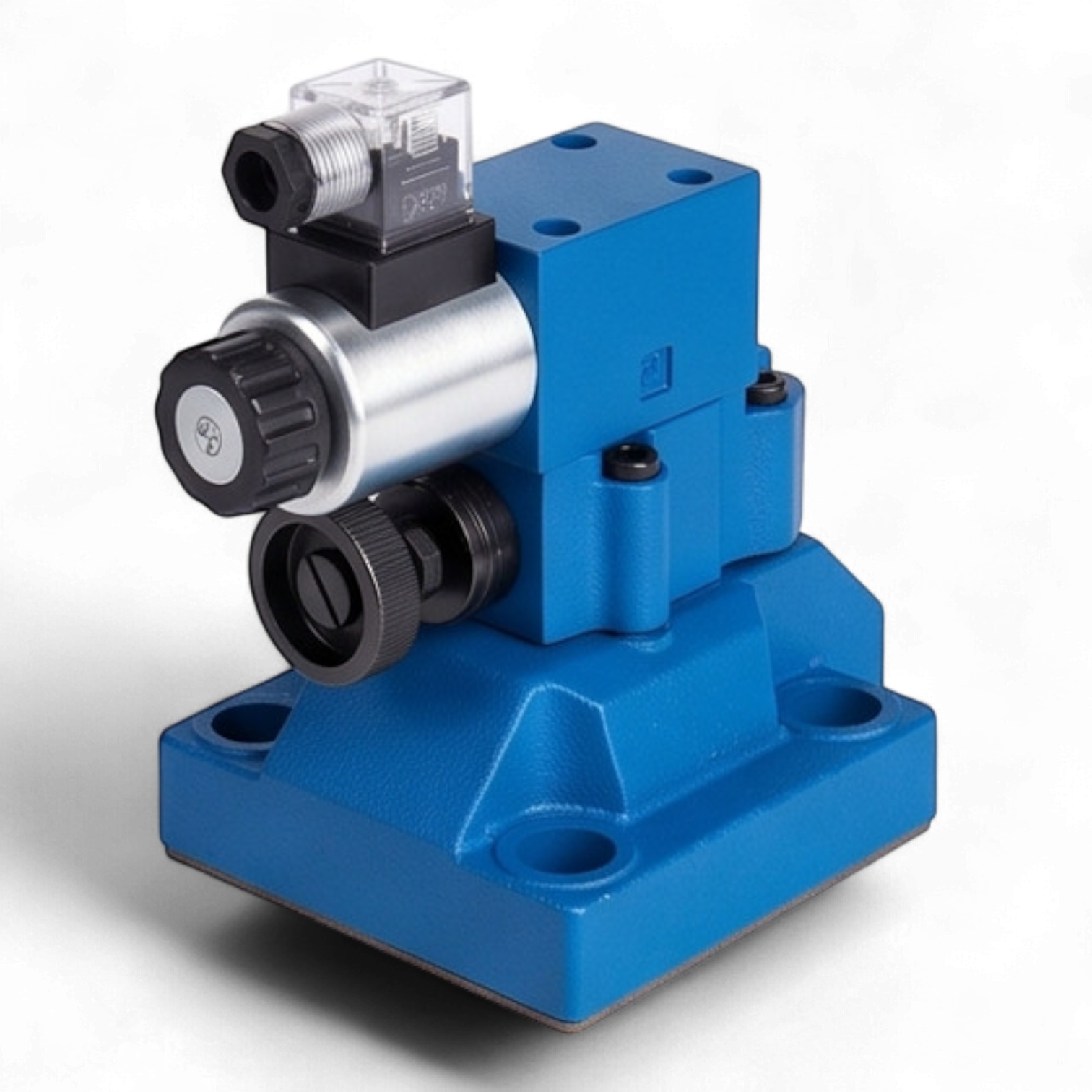

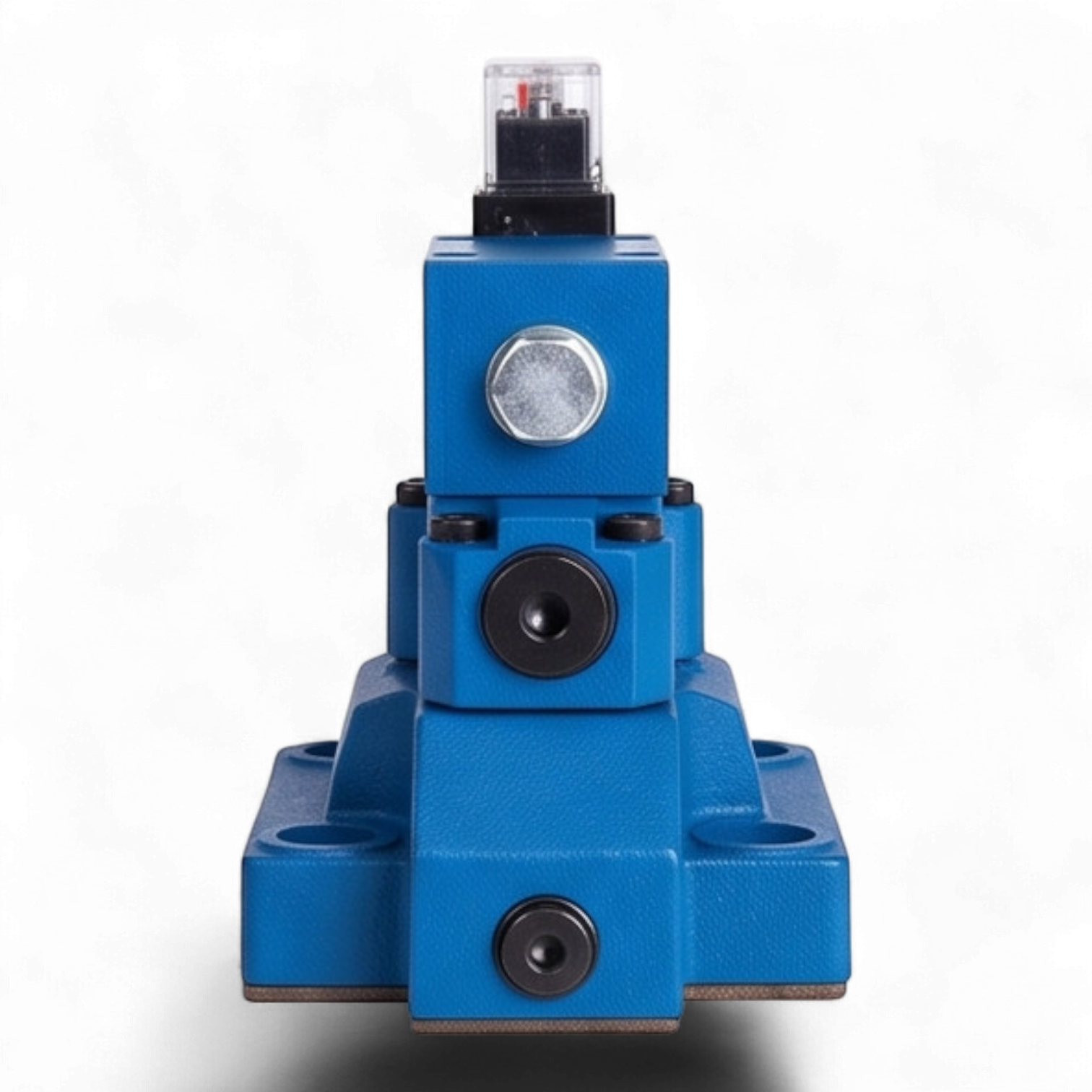

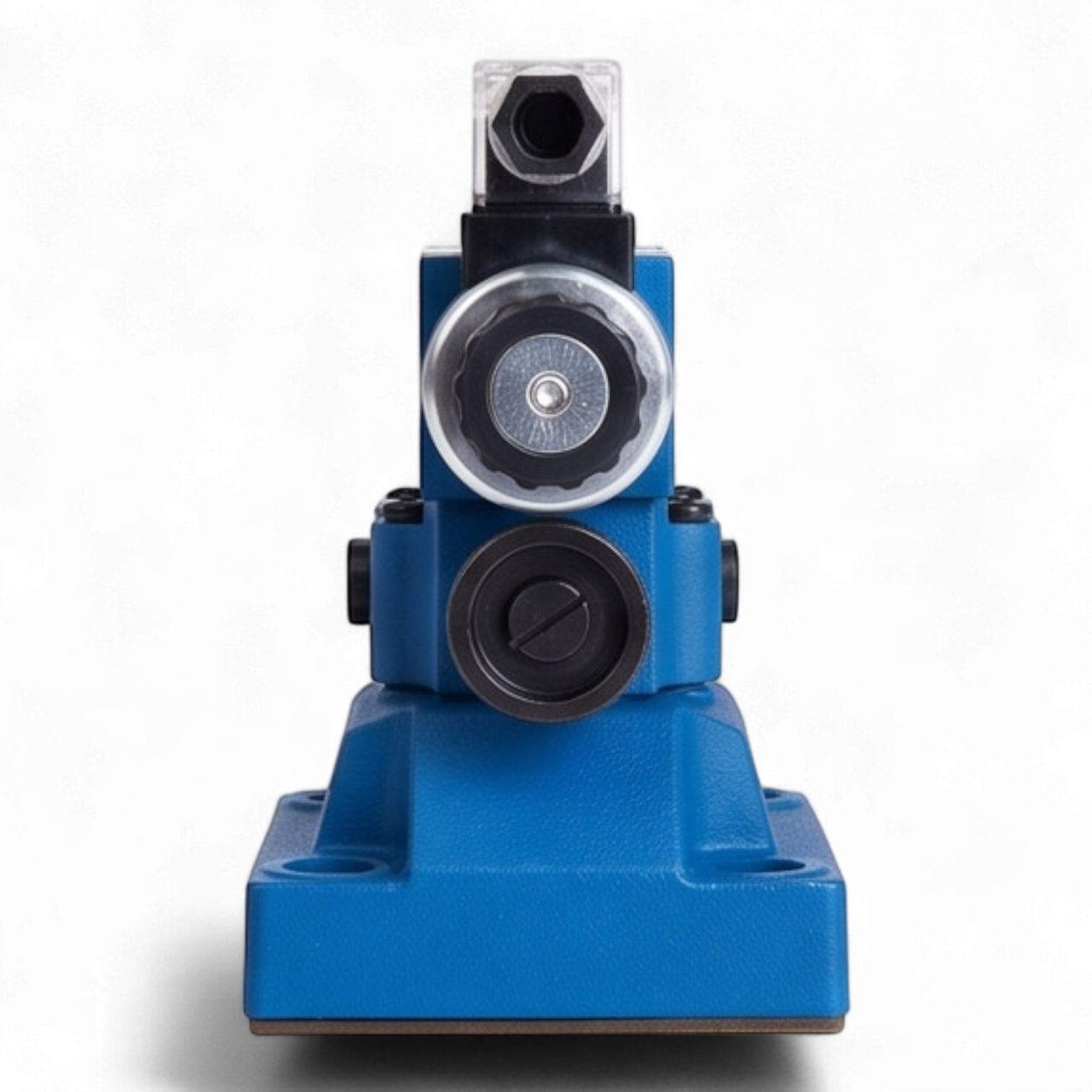

Техническое описание гидроклапана МКПВ-32/3С4Р3.220
Гидроклапан предохранительный МКПВ-32/3С4Р3.220 непрямого действия предназначен для поддержания установленного давления в гидравлических системах, защиты от превышения номинального давления и обеспечения дистанционной разгрузки гидросистемы от давления. Аппарат выполнен в стыковом исполнении для монтажа на промежуточную плиту (стандарт ISO 6264, типоразмер CETOP R10).
Технические характеристики
- Условный проход (DN): 32 мм
- Номинальное давление: 32 МПа (320 бар)
- Диапазон регулирования давления: 5,0–35,0 МПа (50–350 бар)
- Номинальный расход: 320 л/мин
- Тип управления разгрузкой: электромагнитное (пилот ВЕ6.574А)
- Напряжение питания электромагнита: ~220-230В / 50Гц (AC)
- Тип разгрузки: нормально-нагруженный (разгрузка при подаче питания)
- Регулировочный элемент: рукоятка
- Класс защиты: IP65
- Вязкость рабочей жидкости: 10–400 сСт
Конструктивные особенности
Клапан состоит из основного каскада и пилотного управления. Стыковой монтаж обеспечивает высокую герметичность и удобство обслуживания без демонтажа трубопроводов. Электромагнитное управление разгрузкой позволяет интегрировать клапан в автоматизированные системы управления оборудованием. Электрическое соединение осуществляется через разъем DIN43650 A со светодиодной индикацией состояния.
