Описание

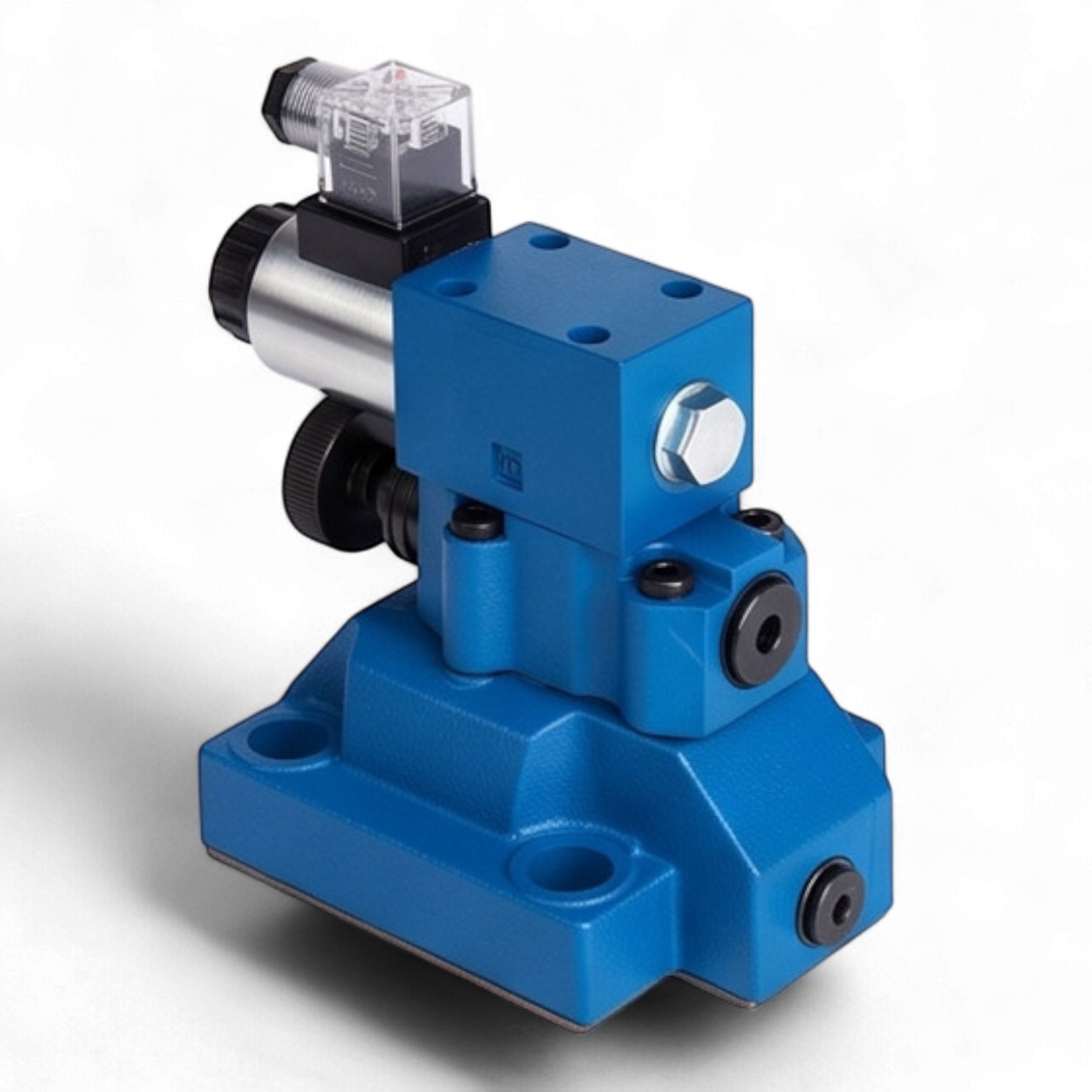

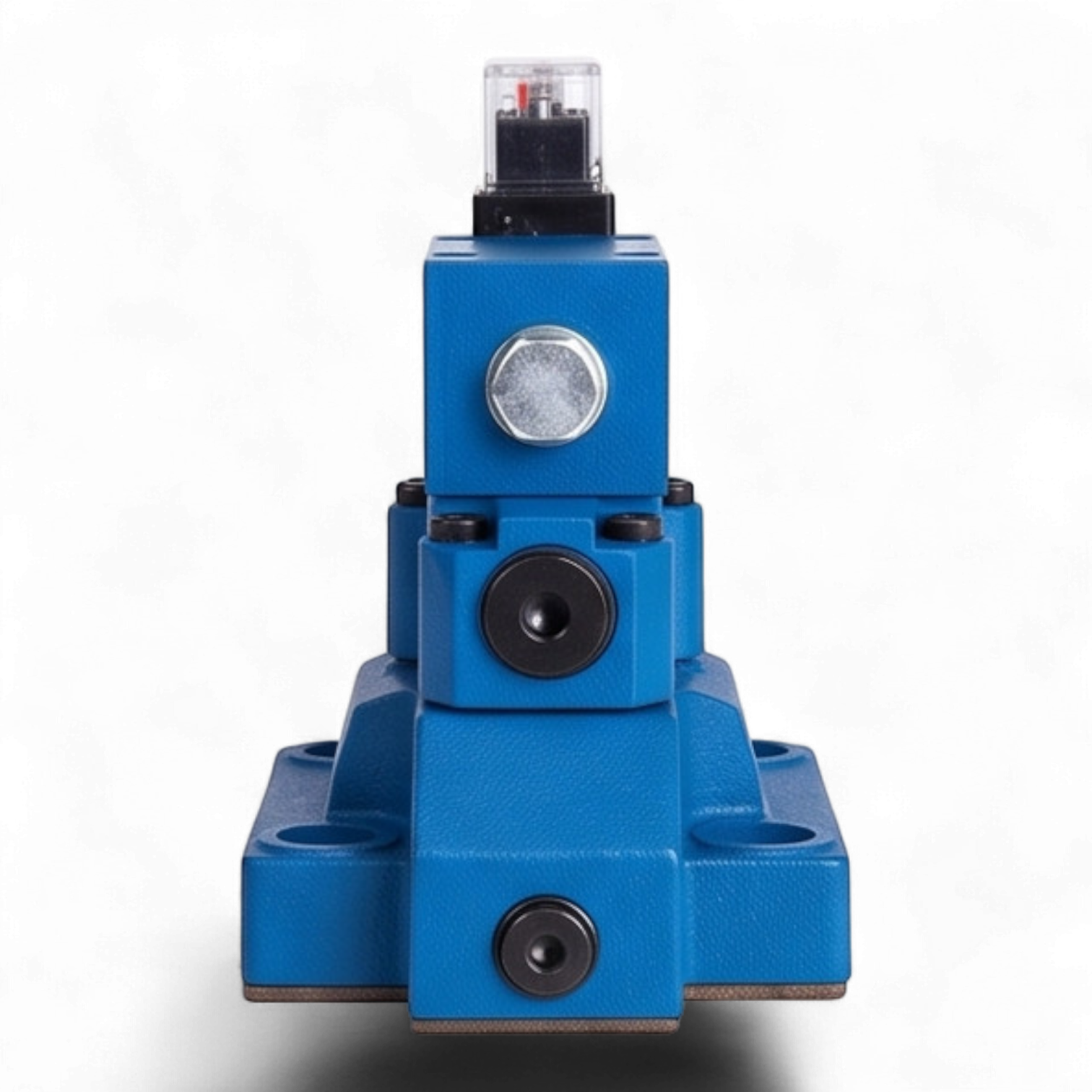

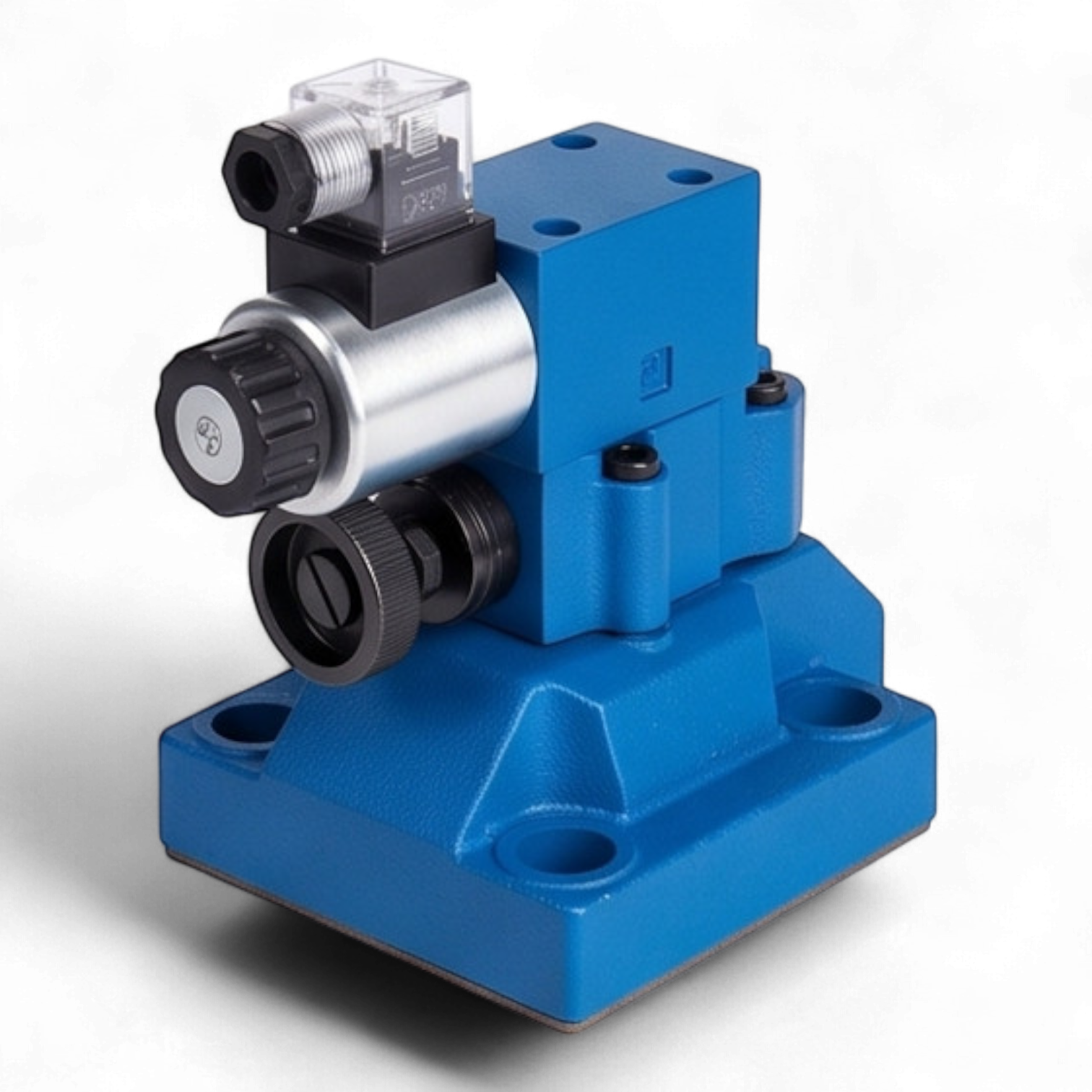

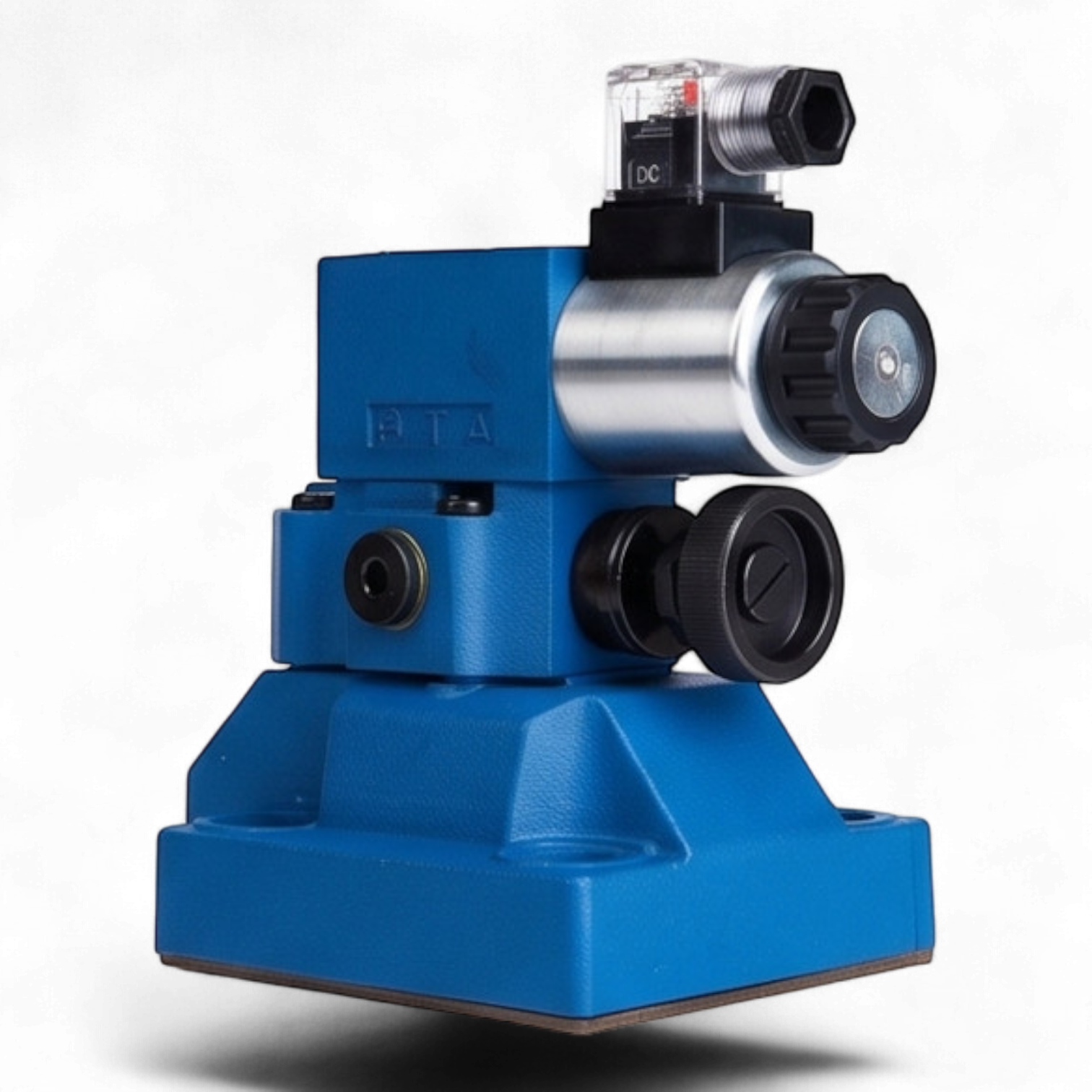

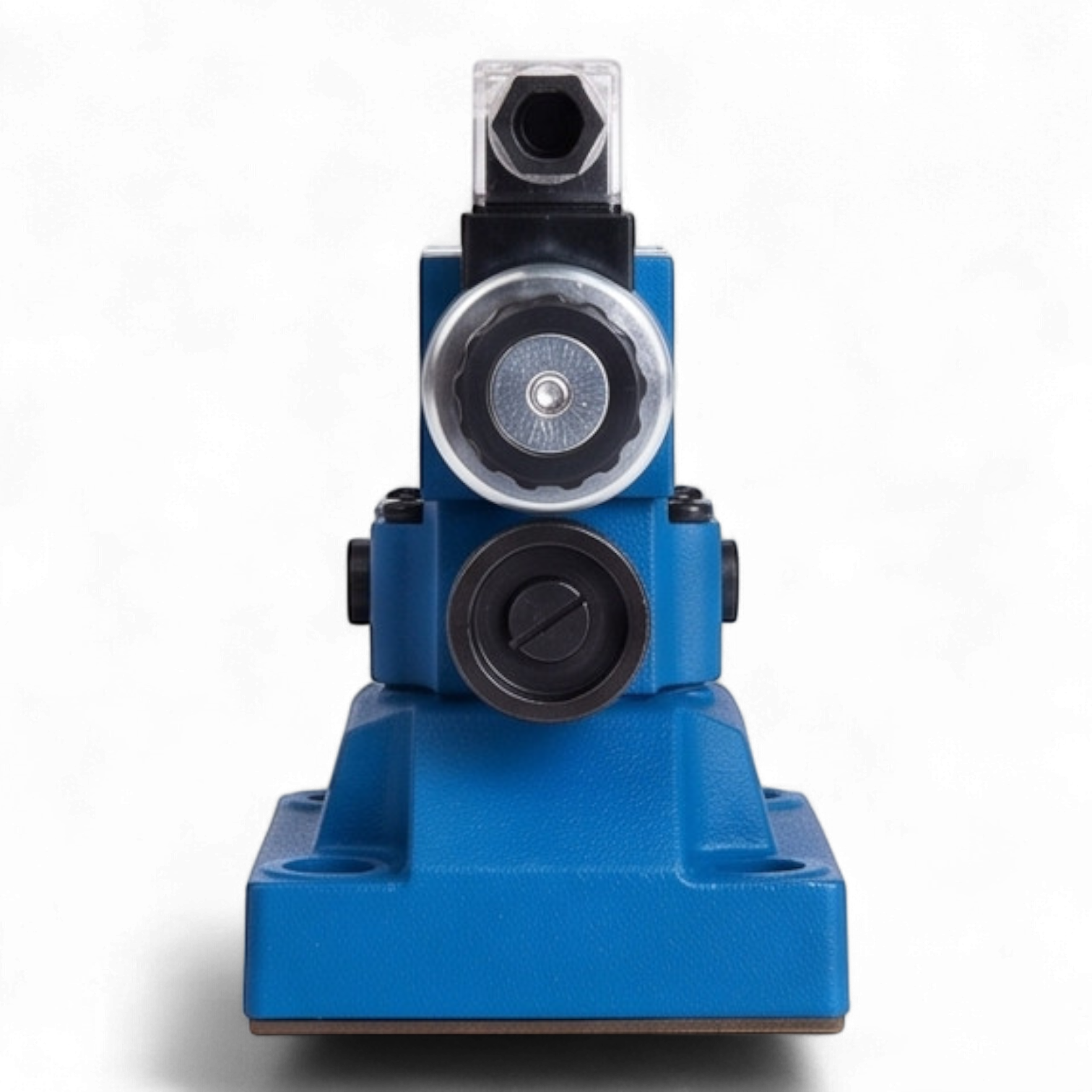

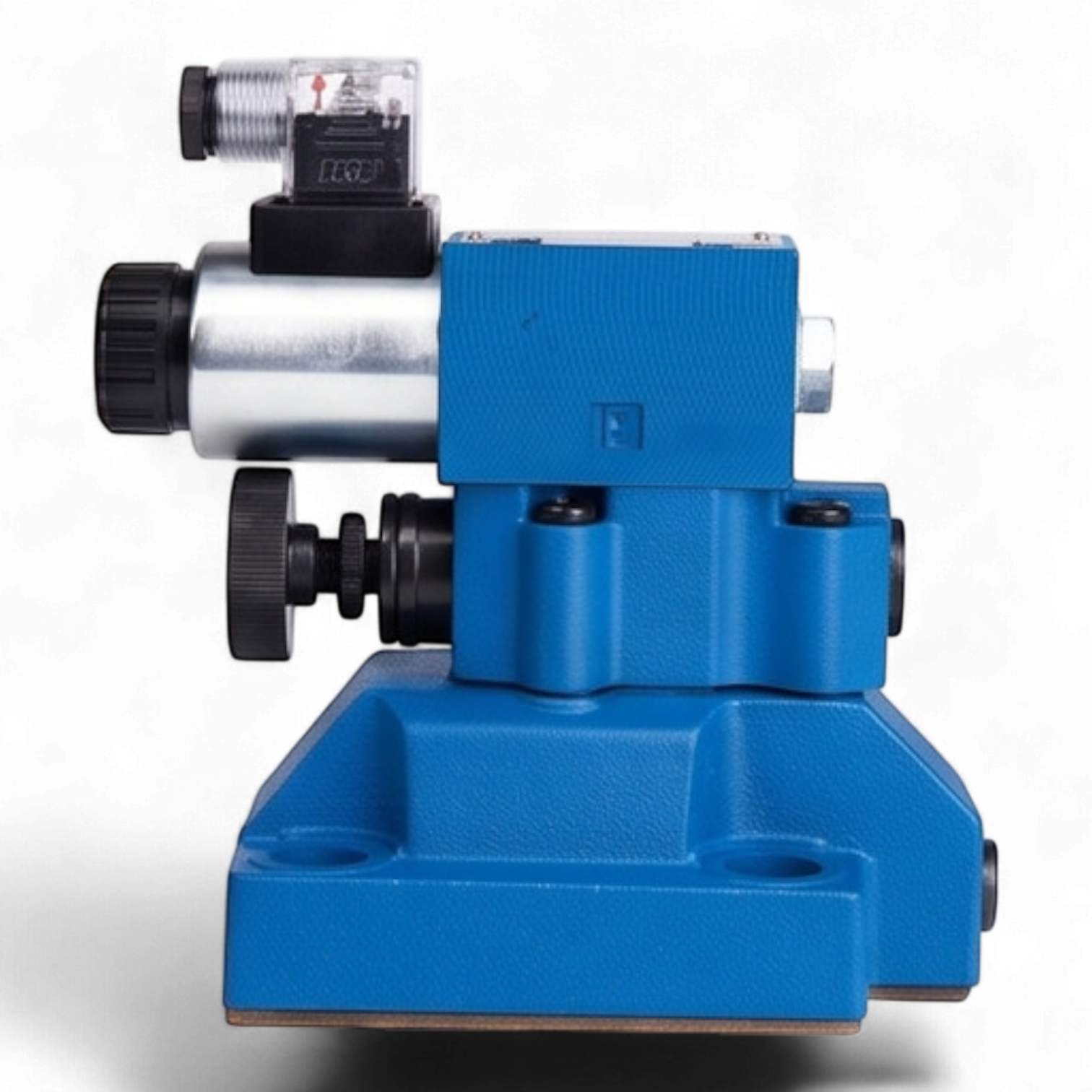

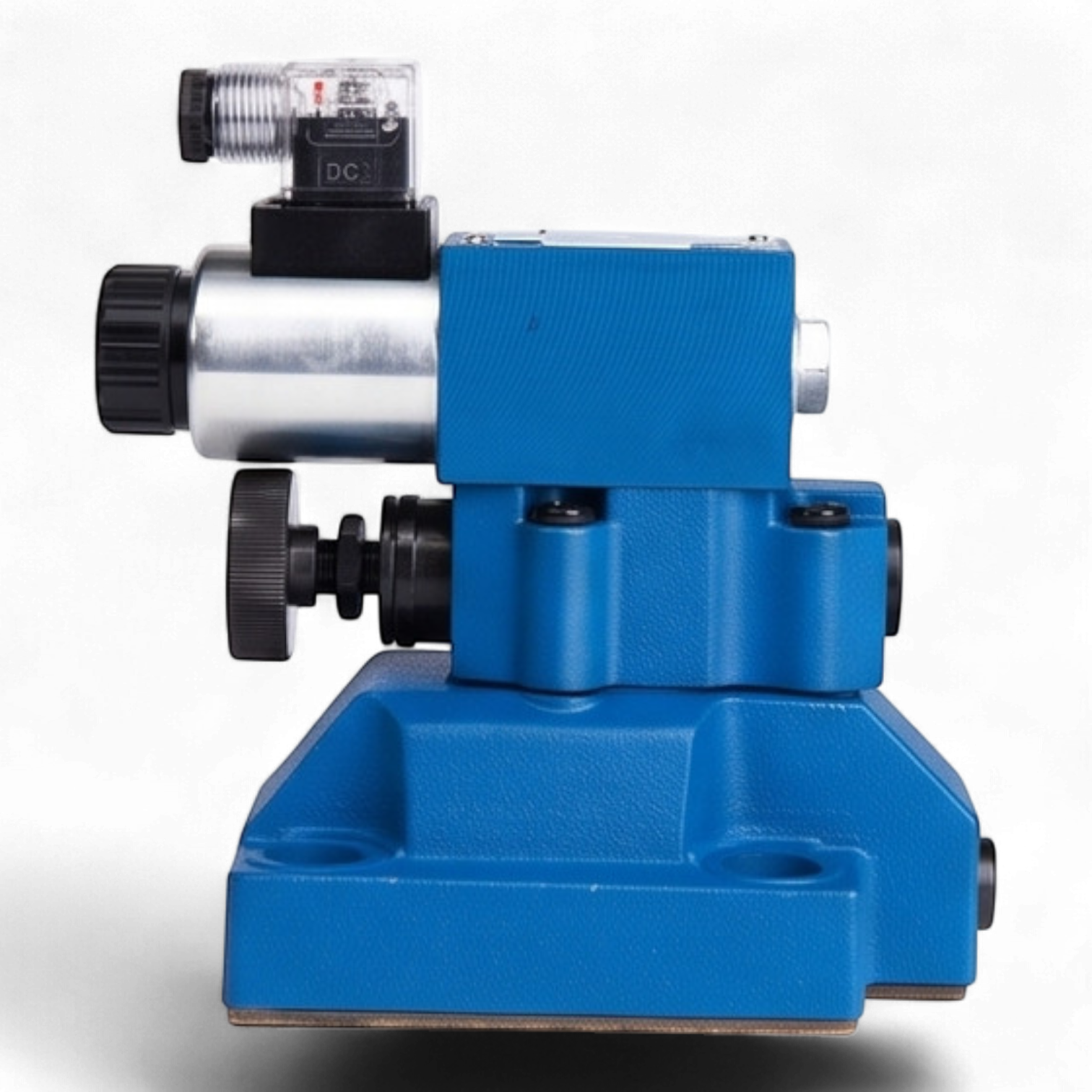

Техническое описание гидроклапана МКПВ-32/3С4Р3.24
Предохранительный гидроклапан непрямого действия МКПВ-32/3С4Р3.24 предназначен для поддержания установленного давления в гидравлических системах станков и мобильной техники, защиты от превышения номинальных параметров давления и обеспечения функции дистанционной разгрузки гидросистемы.
Технические характеристики
- Тип монтажа: Стыковой (плитный), стандарт ISO 6264 (CETOP R10).
- Условный проход (Ду): 32 мм.
- Номинальное давление: 32 МПа (320 бар).
- Диапазон регулирования давления: от 5,0 до 35,0 МПа.
- Номинальный расход рабочей жидкости: 320 л/мин.
- Тип управления разгрузкой: Электромагнитное (пилотный клапан ВЕ6.574А).
- Напряжение питания соленоида: 24 В постоянного тока (DC).
- Функциональное исполнение: Нормально-нагруженный (разгрузка происходит при подаче сигнала на электромагнит).
- Регулировочный орган: Рукоятка (винтовой механизм с ручным приводом).
Конструктивные особенности
Клапан состоит из основного каскада (корпус с основным золотником) и управляющего пилота. Стыковое исполнение обеспечивает высокую герметичность соединения и удобство обслуживания без демонтажа трубопроводов. Электромагнитный разгрузочный клапан позволяет переводить систему в режим холостого хода (сброс потока в бак при минимальном давлении) по электрическому сигналу.
Эксплуатационные параметры
- Рабочая среда: Минеральные масла с кинематической вязкостью 10–400 сСт.
- Класс чистоты рабочей жидкости: Не ниже 12-го по ГОСТ 17216-71.
- Степень защиты электромагнита: IP65.
- Электрическое подключение: Разъем стандарта DIN 43650 A со светодиодной индикацией.
Характеристики
Условный проход, мм
32
Номинальный расход, л/мин
320
Стандарт присоединения
ISO 6264
Типоразмер
CETOP R10
Тип монтажа
Стыковой
Единица измерения
шт
Диапазон вязкости рабочей жидкости, сСт
10…400
Номинальное рабочее давление, бар
320
Тип клапана давления
Предохранительный
Диапазон настройки давления, бар
50-350
Количество контролируемых линий
Одна
Количество настроек давления
1
Номинальное напряжение
24В
Контролируемые линии
P
Линии сброса
T
Номинальное давление настройки, бар
320
Регулировочное устройство
Ручка
Тип разгрузки клапана
Нормально-нагруженный
Управление разгрузкой клапана
Электромагнитное
Светодиодная индикация электроразъема
Есть
Степень защиты
IP65
Тип электрического соединителя
Разъем DIN43650 A LED DC
Модель пилотного клапана
ВЕ6.574А.Г24
