Описание и назначение насоса Г12-23М

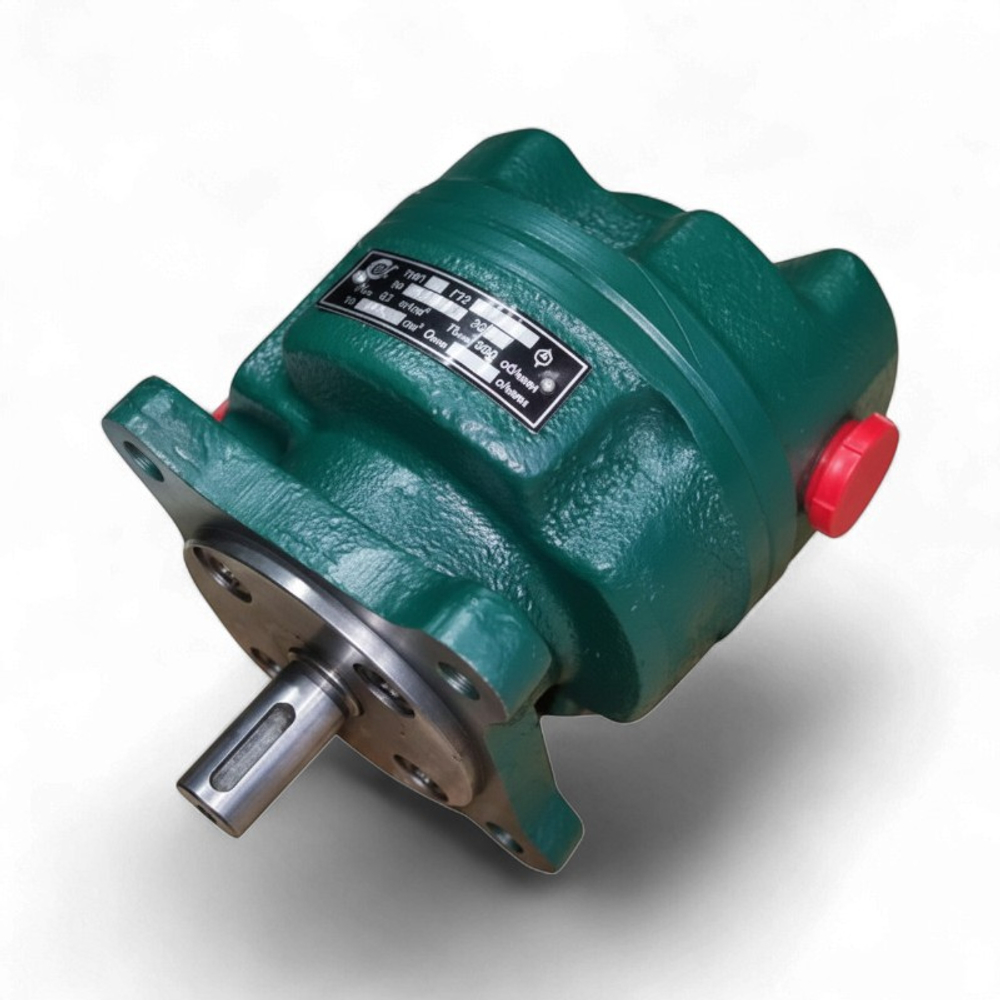

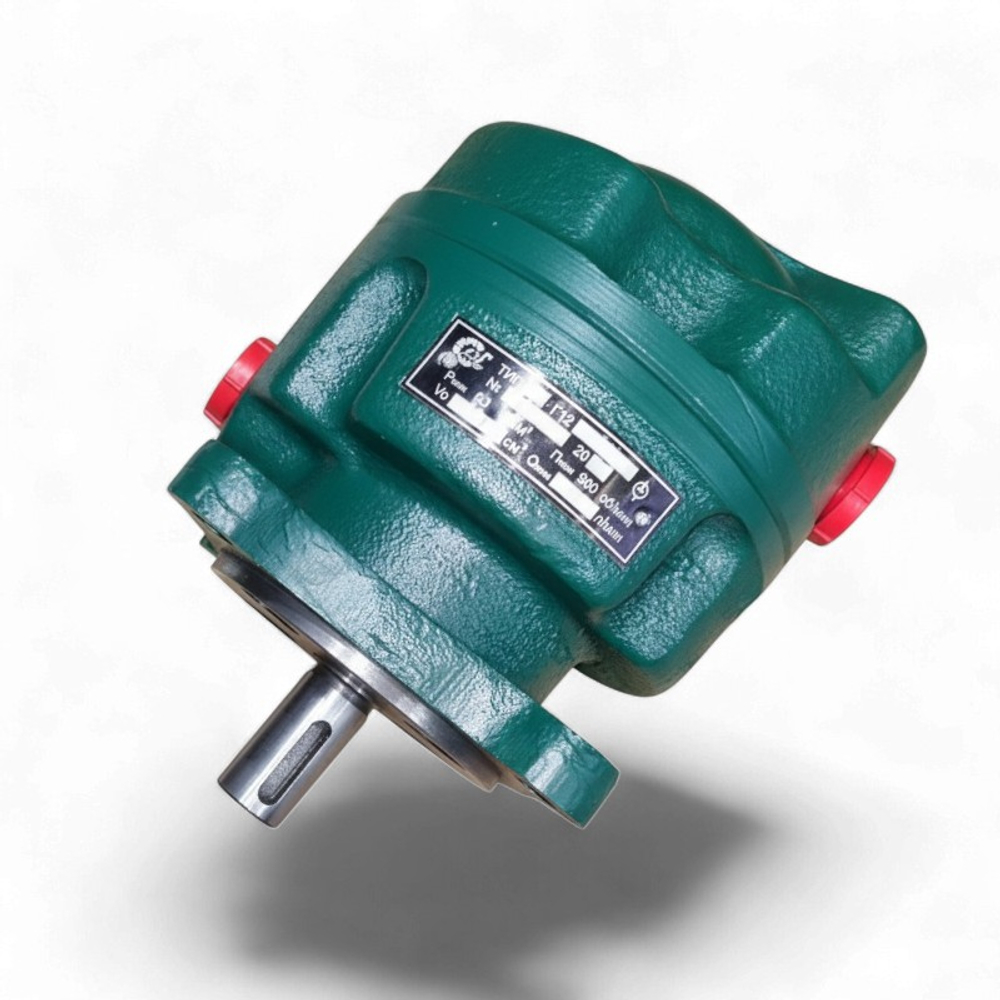

Пластинчатый насос Г12-23М представляет собой однопоточный нерегулируемый гидроагрегат лопастного типа. Он предназначен для нагнетания минерального масла в гидравлические системы промышленного оборудования, металлорежущих станков и других машин. Модель отличается модернизированным исполнением (индекс «М»), что обеспечивает повышенную надежность и стабильность рабочих параметров.
Основные характеристики и условия эксплуатации
- Рабочий объем: 40 см³;
- Номинальная подача: 35,7 л/мин;
- Номинальное давление: 63 бар (6,3 МПа);
- Мощность: 4,3 кВт;
- Рабочая среда: чистое минеральное масло вязкостью от 17 до 400 сСт;
- Температурный режим: масло от +10 до +50 °С, окружающая среда от 0 до +40 °С;
- Фильтрация: обязательная очистка масла от частиц крупнее 0,025 мм.
Конструктивные особенности

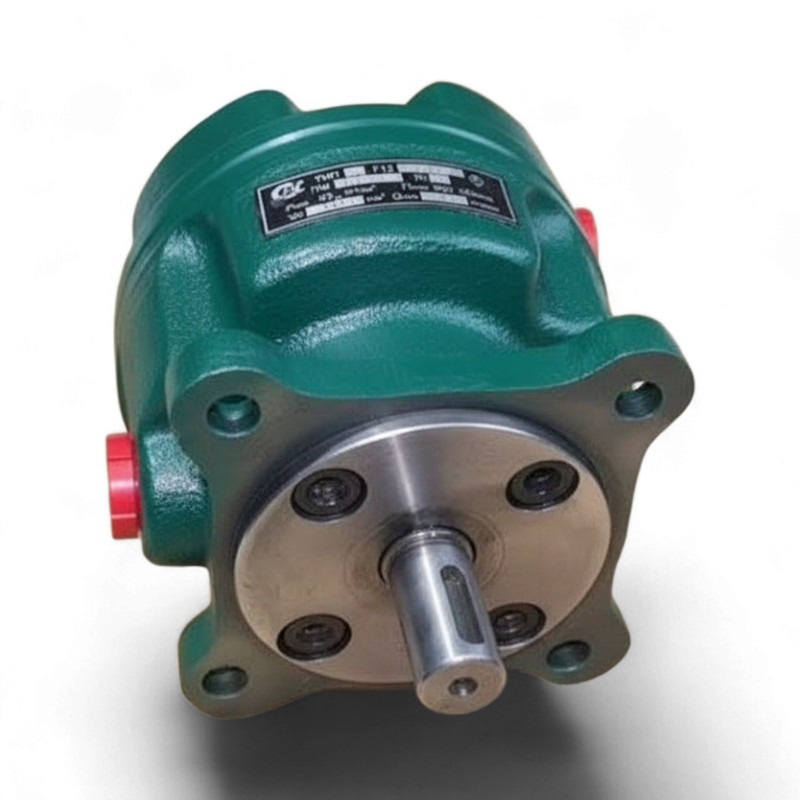

Насос имеет фланцевое крепление и шпоночный вал. Стандартное направление вращения — правое (по часовой стрелке со стороны вала). По индивидуальному заказу возможно изготовление модели с левым направлением вращения. Привод осуществляется через электродвигатель.
Технические параметры Г12-23М
| Характеристика | Значение |
|---|---|
| Тип насоса | Пластинчатый (лопастной), нерегулируемый |
| Рабочий объем, см³ | 40 |
| Номинальная подача, л/мин | 35,7 |
| Давление на выходе (ном. / макс.), бар | 63 / 70 |
| Частота вращения (ном. / макс. / мин.), об/мин | 960 / 1500 / 600 |
| Присоединение на входе / выходе | K 1/2" / K 3/4" |
| Масса, кг | 9,5 |
Структура условного обозначения
Пример маркировки: Г12-23М УХЛ4
- Г12-2 — Серия однопоточных пластинчатых насосов;
- 3 — Типоразмер, определяющий рабочий объем и подачу;
- М — Модернизированное исполнение;
- УХЛ4 — Климатическое исполнение и категория размещения.
Характеристики
Способ крепления
Фланцевое крепление
Серия
Г12-21(А)М; Г12-22(А)М; Г12-23(А)М
Направление вращения
Правое
Мощность, кВт
4,3
Номинальная подача, л/мин
35,7
Рабочий объем, см³
40
Вид конструкции насоса
Пластинчатый
Исполнение вала
Шпоночный
Единица измерения
шт
Возможность регулирования подачи
Нерегулируемый
Номинальная частота вращения, об/мин
960
Наличие электродвигателя
Нет
Номинальное давление на выходе, бар
63
Применяемый привод
Электродвигатель
Диапазон вязкости рабочей жидкости, сСт
17…400
Количество отводов
1
Исполнение по возможности погружения
Непогружное исполнение
Присоединение на входе
K 1/2"
Присоединение на выходе
K 3/4"
