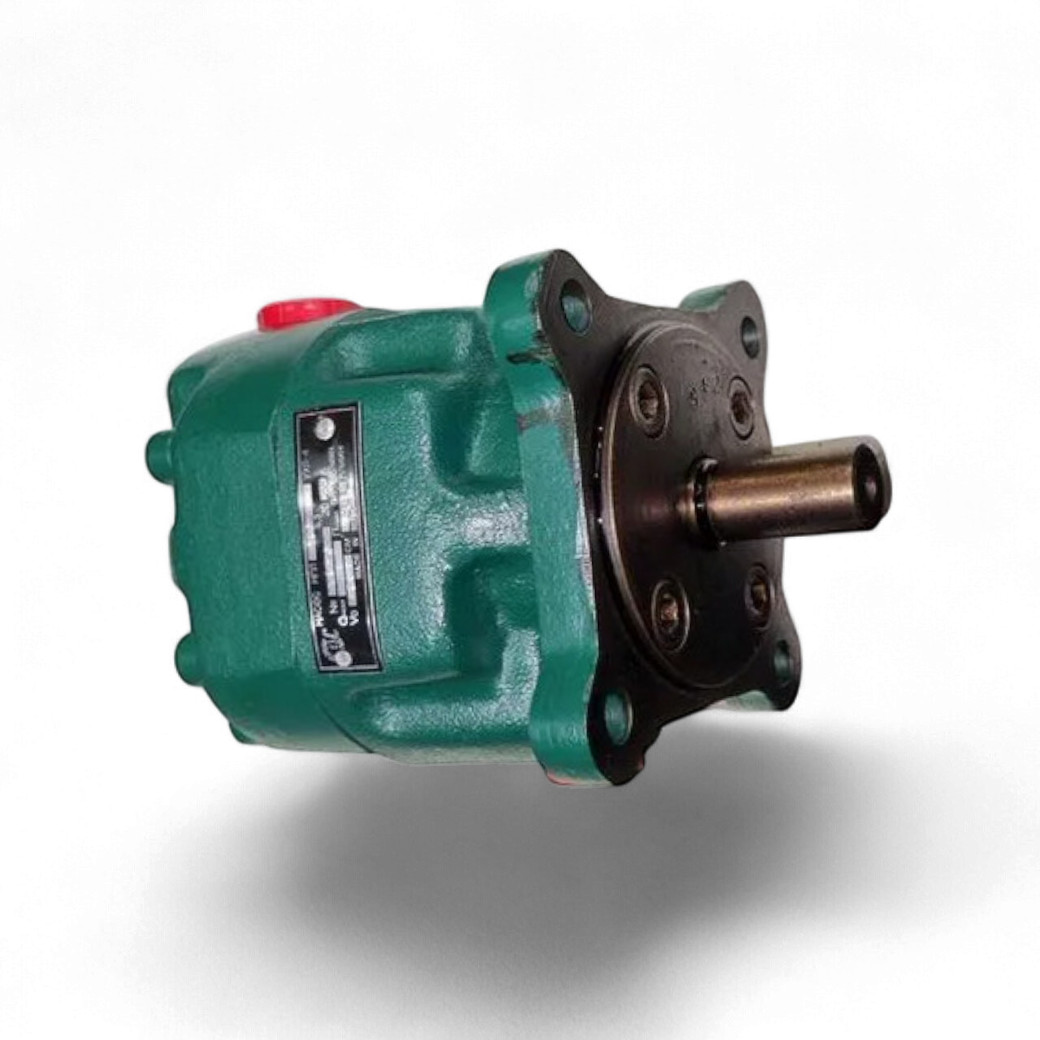

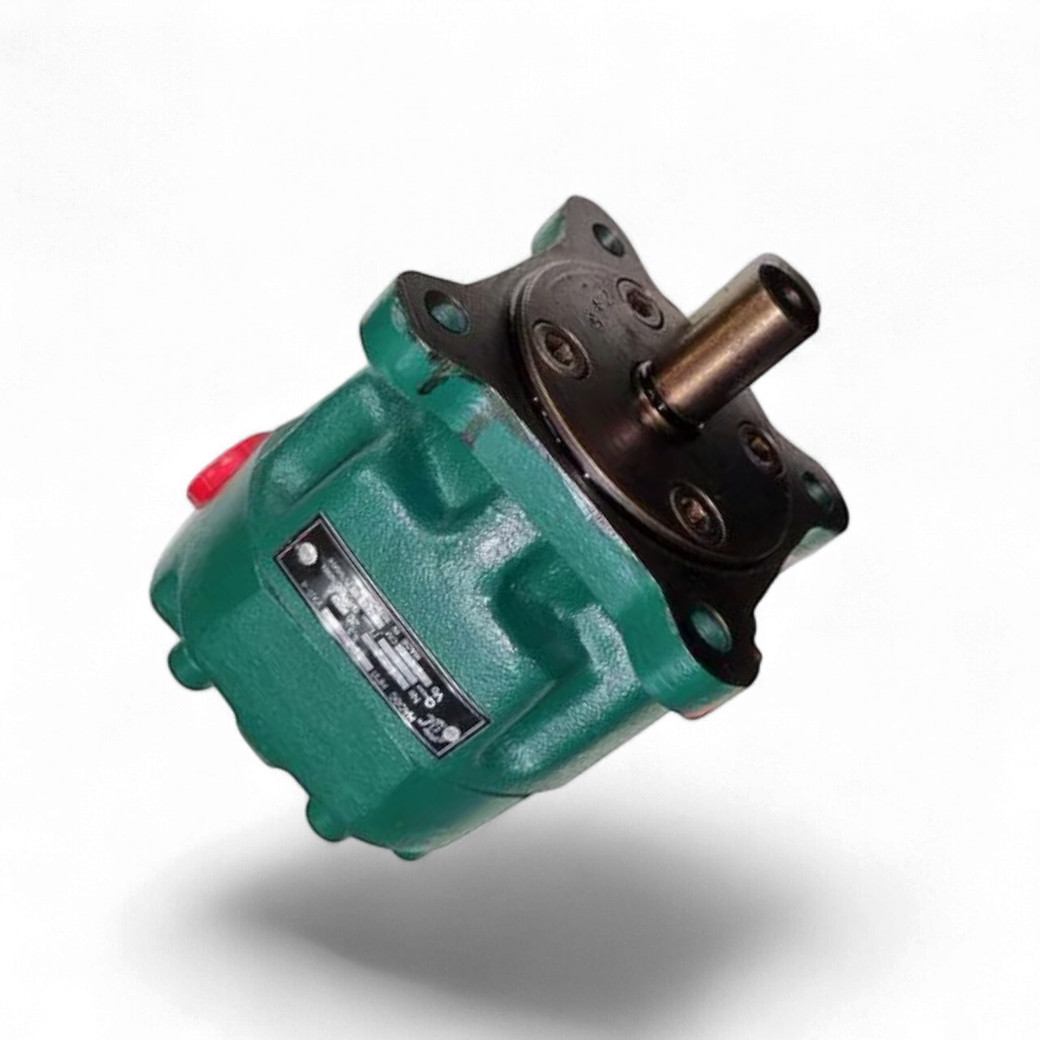

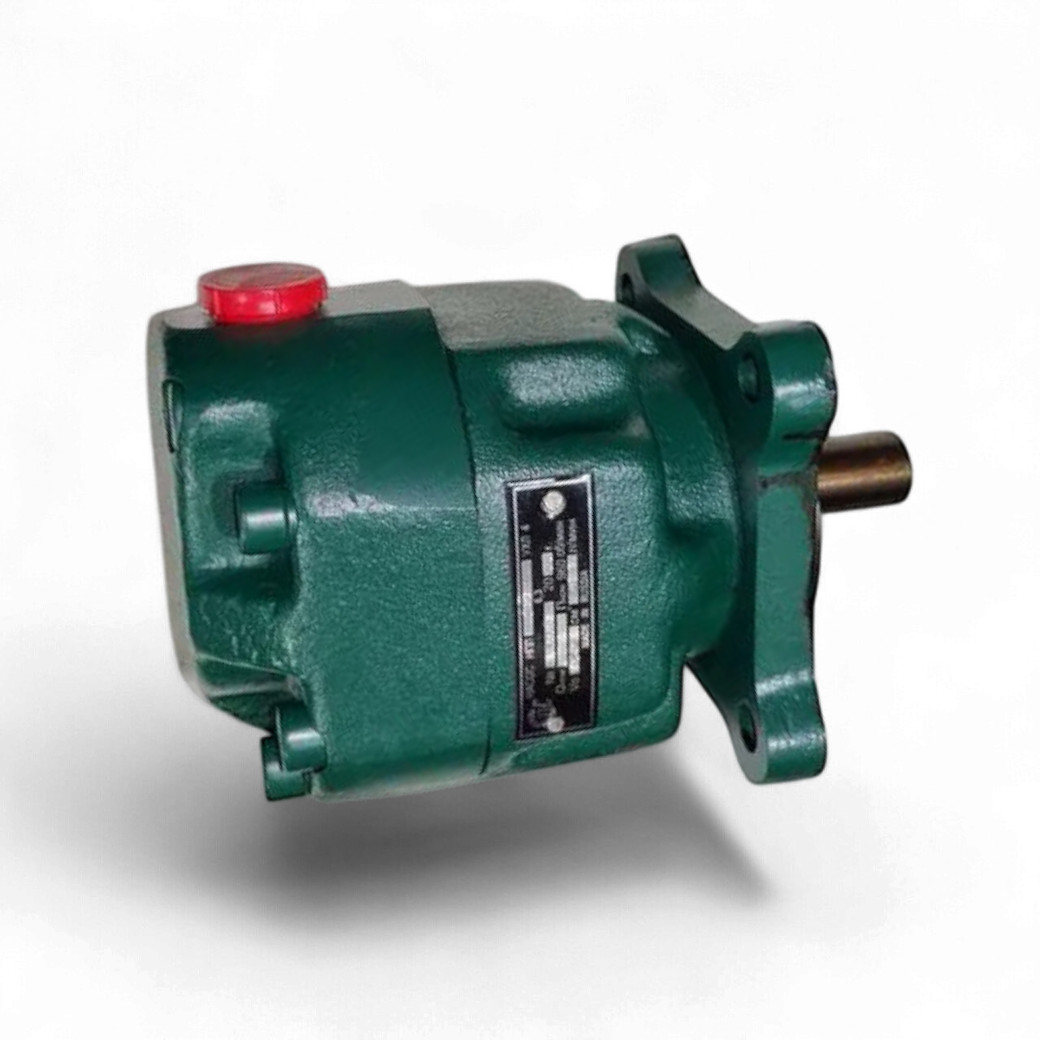

Описание пластинчатого насоса НПл 16/6,3Л
НПл 16/6,3Л — это нерегулируемый пластинчатый (лопастной) насос левого вращения, предназначенный для подачи рабочей жидкости в гидравлические системы промышленного оборудования. Устройство отличается надежностью, низким уровнем шума и стабильностью потока. Насос выполнен в соответствии с ТУ2.053.1899-88 и оснащен валом со шпоночным исполнением для надежной передачи крутящего момента.
Основные характеристики:
- Рабочий объем: 16 см³
- Номинальное давление: 63 бар (6,3 МПа)
- Номинальная подача: 12,1 л/мин
- Частота вращения: 960 об/мин (номинальная)
- Мощность: 1,9 кВт
- Направление вращения: Левое (против часовой стрелки со стороны вала)
- Тип крепления: Фланцевое
Применение:
Насосы серии НПл широко применяются в станочном оборудовании (металлорежущие, деревообрабатывающие станки), прессах, литейных машинах и других гидрофицированных установках, где требуется постоянное давление и равномерная подача минерального масла. В качестве привода используется электродвигатель, соединяемый с насосом через эластичную муфту.
Требования к рабочей жидкости:
Для корректной работы насоса рекомендуется использовать чистое минеральное масло с кинематической вязкостью в диапазоне от 25 до 213 сСт. Тонкость фильтрации масла должна составлять не менее 25 мкм, что предотвращает преждевременный износ лопастей и статора.
Безопасность и эксплуатация:
- Перед запуском необходимо убедиться, что направление вращения приводного двигателя совпадает с направлением вращения насоса (указано стрелкой на корпусе).
- Запрещается эксплуатация насоса без рабочей жидкости (сухой запуск), так как это приведет к моментальному выходу из строя внутренних узлов.
- Необходимо строго соблюдать герметичность всасывающей линии, чтобы исключить подсос воздуха, вызывающий кавитацию и повышенный шум.
- Регулярно проверяйте чистоту фильтров и состояние масла для продления срока службы оборудования.
